Typ produktu	LCD monitor
Značka	Acer
Model	Predator Z321QU
Velikost panelu	31,5 palců (80 cm)
Maximální rozlišení	2560 x 1440 pixelů (DP: 165 Hz, HDMI: 60 Hz)
Technologie panelu	VA (Vertical Alignment)
Typický jas	300 cd/m²
Nativní kontrast	3000:1
Doba odezvy	4 ms (GTG)
Pozorovací úhel (horizontální/vertikální)	178° / 178°
Integrované reproduktory	Ano, 2 x 7 W
Vstupní konektory	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Rozměry (Š x V x H)	712,7 x 484~604 x 298,3 mm
Hmotnost (čistá)	10,1 kg
Napájení	100-240 V ~ 50/60 Hz
Elektrická spotřeba (zapnuto)	45 W (typicky)
Elektrická spotřeba (pohotovostní režim)	0,5 W (typicky)
Ergonomické nastavení	Náklon -5° až +25°, otočení +/-25°, výška 120 mm
Funkce OSD (menu na obrazovce)	Jas, kontrast, modré světlo, Dark Boost, adaptivní kontrast, gama, teplota barev, saturace, 6osé barevné ladění, hlasitost, Overdrive, přetaktování, zaměřovač
Kompatibilita G-SYNC	Ano (přes DisplayPort, vyžaduje kompatibilní GPU NVIDIA)
Doporučené čištění	Odpojte, použijte měkký hadřík nepouštějící vlákna s roztokem bez rozpouštědel
Bezpečnost	Nevystavujte vodě ani dešti, neotvírejte kryt, skladování mezi -20°C a 60°C
Opravitelnost	Opravy musí provádět autorizovaný technik

Často kladené otázky - Predator Z321QU ACER

Jak vyčistit obrazovku Predator Z321QU?

Vypněte obrazovku a odpojte napájecí kabel. Nastříkejte čisticí roztok bez rozpouštědel na měkký hadřík nepouštějící vlákna a poté jemně otřete obrazovku. Nikdy nepoužívejte abrazivní prostředky ani kapaliny přímo na panel.

Jaké jsou dostupné režimy připojení?

Monitor má vstupy HDMI a DisplayPort a také USB 3.0 hub se 4 porty. Pro videosignál použijte kabel HDMI nebo DisplayPort a pro periferie nebo rychlé nabíjení kabel USB.

Jak nastavit výšku obrazovky?

Stojan umožňuje nastavení výšky o 120 mm. Pro změnu vyvíjejte rovnoměrný tlak na rám, abyste jej posunuli nahoru nebo dolů. Náklon (od -5° do +25°) a otočení (+/-25°) se nastavují ručně.

Co dělat, když obrazovka zůstane černá nebo nerozpozná signál?

Zkontrolujte, zda je videokabel (HDMI nebo DP) správně zapojen na obou stranách. Ujistěte se, že je monitor zapnutý (modrá kontrolka). Vyzkoušejte jiný zdroj nebo jiný kabel. Pokud problém přetrvává, nahlédněte do části o odstraňování problémů v manuálu.

Jak aktivovat technologii G-SYNC?

G-SYNC funguje pouze přes DisplayPort. Musíte mít grafickou kartu NVIDIA GeForce GTX 650 Ti BOOST nebo vyšší (pro 60 Hz) nebo GTX 960 nebo vyšší (pro 144 Hz). Po připojení monitoru přes DP aktivujte G-SYNC v ovládacím panelu NVIDIA.

Jaká jsou podporovaná rozlišení a frekvence?

Maximální rozlišení: 2560 x 1440 pixelů. Frekvence: až 165 Hz přes DisplayPort a 60 Hz přes HDMI. Jsou podporována i další standardní rozlišení (1080p atd.).

Jaká je elektrická spotřeba monitoru?

V režimu zapnuto je spotřeba 45 W (typicky). V pohotovostním režimu klesá na 0,5 W a v režimu vypnuto na 0,45 W. Odhadovaná roční spotřeba je 73 kWh (při používání 4 hodiny denně).

Jaké jsou rozměry a hmotnost monitoru?

Se stojanem jsou rozměry 712,7 mm na šířku, 484 až 604 mm na výšku (podle nastavení) a 298,3 mm na hloubku. Čistá hmotnost je přibližně 10,1 kg.

Je monitor kompatibilní s držákem VESA?

Ano, stojan je odnímatelný. Monitor je kompatibilní s držáky VESA (standard 100 x 100 mm, zkontrolujte v manuálu). K upevnění ramene nebo nástěnného držáku použijte přiložené šrouby.

Jak se dostat k nastavení OSD (obrazovkové menu)?

Použijte joystick umístěný na zadní straně rámu. Stisknutím otevřete hlavní menu. Pohybem joysticku ve čtyřech směrech navigujte. Funkční tlačítka umožňují rychlý přístup k nastavením jako jas, kontrast nebo herní režim.

NÁVOD K OBSLUZE Predator Z321QU ACER

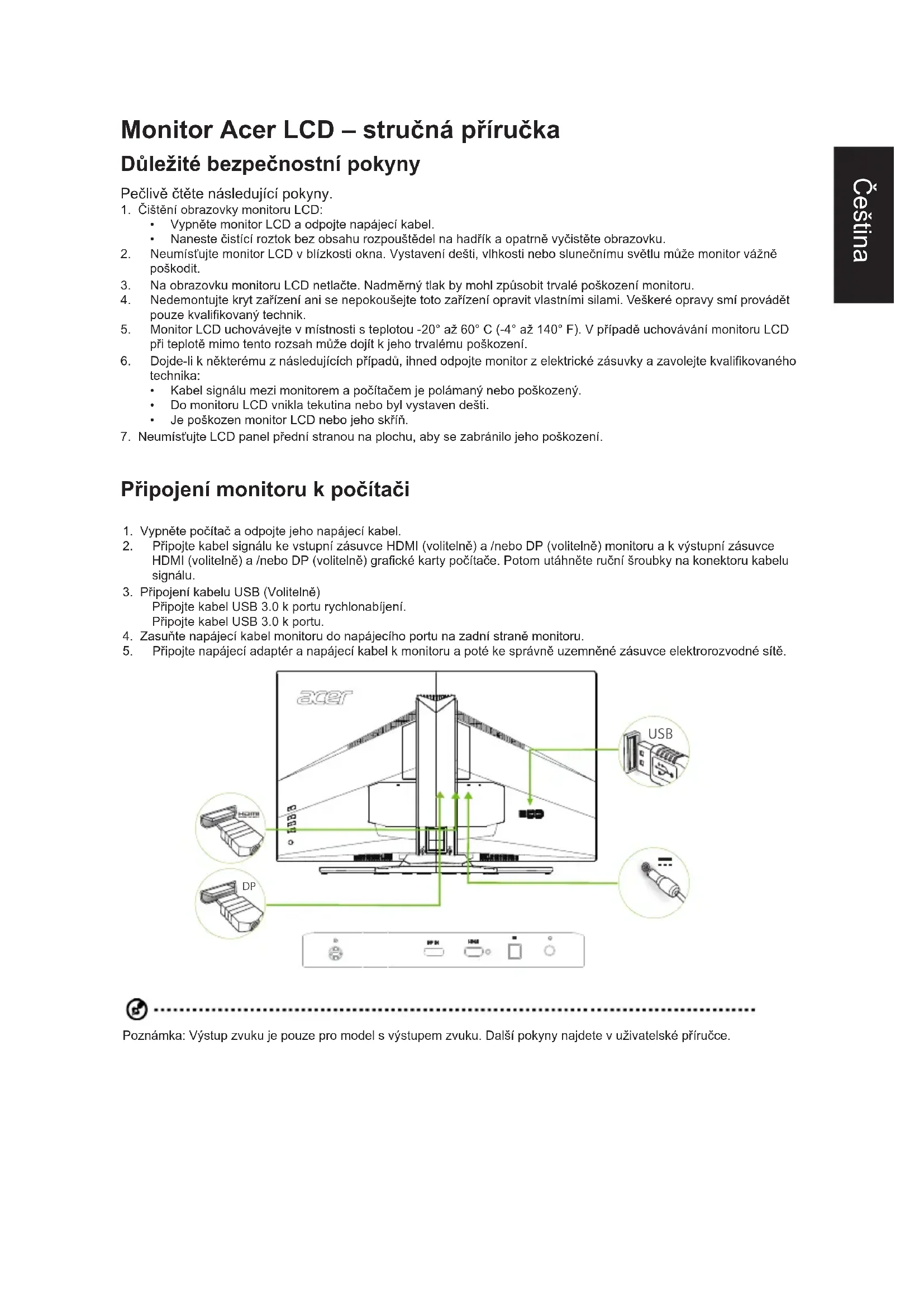

Monitor Acer LCD - stručná příručka Důležité bezpečnostní pokyny

Pečlivě čtěte následující pokyny.

1. Čištění obrazovky monitoru LCD:

Vypněte monitor LCD a odpojte napájecí kabel. Naneste čisticí roztok bez obsahu rozpouštědel na hadřík a opatrně vyčistěte obrazovku.

1. Neumisťujte monitor LCD v blízkosti okna. Vystavení dešti, vlhkosti nebo slunečnímu světlu může monitor vážně poškodit.
2. Na obrazovku monitoru LCD netlačte. Nadměrný tlak by mohl způsobit trvalé poškození monitoru.
3. Nedemontujte kryt zařízení ani se nepokoušejte toto zařízení opravit vlastními silami. Veškeré opravy smí provádět pouze kvalifikovaný technik.
4. Monitor LCD uchovávejte v místnosti s teplotou -20° až 60°C (-4° až 140°F). V případě uchovávání monitoru LCD při teplotě mimo tento rozsah může dojít k jeho trvalému poškození.
5. Dojde-li k některému z následujících případů, ihned odpojte monitor z elektrické zásuvky a zavolejte kvalifikovaného technika:

Kabel signálu mezi monitorem a počítačem je polámaný nebo poškozený. - Do monitoru LCD vnikla tekutina nebo byl vystaven dešti. - Je poškozen monitor LCD nebo jeho skříň.

1. Neumisťujte LCD panel přední stranou na plochu, aby se zabránilo jeho poškození.

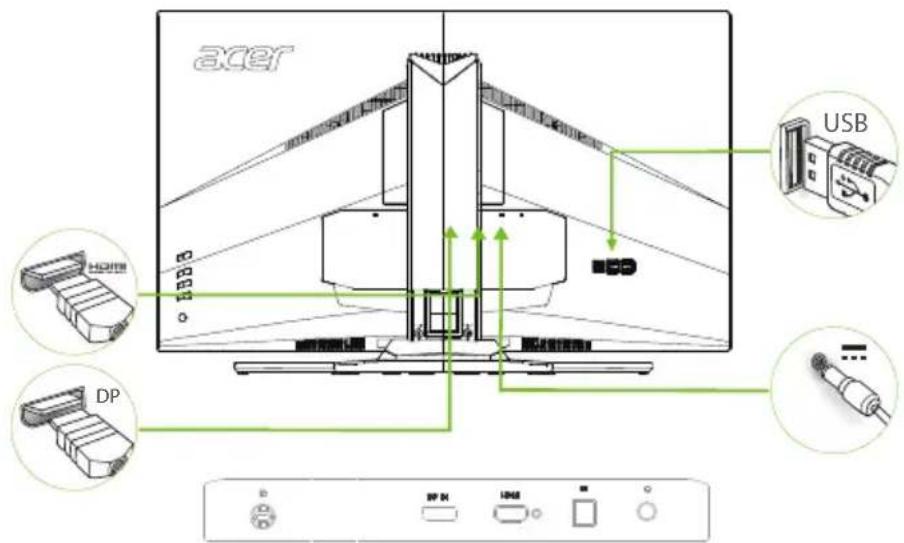

1. Vypněte počítač a odpojte jeho napájecí kabel.
2. Připojte kabel signálu ke vstupní zásuvce HDMI (volitelná) a/nebo DP (volitelná) monitoru a k výstupní zásuvce HDMI (volitelná) a/nebo DP (volitelná) grafické karty počítače. Potom utáhněte ručně šroubky na konektoru kabelu signálu.
3. Připojení kabelu USB (volitelné)

Připojte kabel USB 3.0 k portu rychlého nabíjení.

Připojte kabel USB 3.0 k portu.

1. Zasuňte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
2. Připojte napájecí adaptér a napájecí kabel k monitoru a poté ke správně uzemněné zásuvce elektrorozvodné sítě.

Poznámka: Výstup zvuku je pouze pro model s výstupem zvuku. Další pokyny najdete v uživatelské příručce.

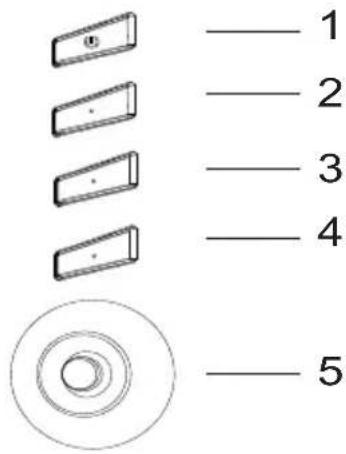

Externí ovládací prvky

1 Vypínač Slouží k zapnutí nebo vypnutí monitoru. Modrá signalizuje, ze je monitor zapnutý. Oranžová signalizuje, ze se monitor nachází v pohotovostním / USporném režimu.
2 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalám stisknutím prějdete na funkci rychlé tlacítko1.
	b. Když je aktivné nabídka funkci, stisknutím tohoto tlacítka zobrazíte základné informace o vašem monitoru a aktuálné vystupu nebo nahradéte vlastné nestavení barev výchozím továrním nestavením.
3 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalám stisknutím prějdete na funkci rychlé tlacítko2.
	b. Když je aktivné nabídka funkci, stisknutím tohoto tlacítka provedete výběr motivového nebo herního režimu.
4 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalám stisknutím prějdete na funkci výběru vystupu.
	b. Když je aktivné nabídka funkci, stisknutím tohoto tlacítka ukoncîte nabídku OSD.
5 Tlačítko funkce	a. Stisknutím zobrazíte hlavní stránku. Dalám stisknutím prějdete na dalám funkci v nabídce funkci.
	b. Samostatné prěpínací tlacítko na zadné straně rámečku displeje funguje jako pákový ovladač. Chcete-li pohybovat kurzorem, stačí prěpínat tlacítko Čtyřmi směry. Stisknutím tlacítka vyberte požadovanou volbu. Červěná označuje použitelné. Šedá označujene nepoužitelné.

G-SYNC (pouze DP):

1920x1080 při 60 Hz:

G-SYNC vyžaduje grafický procesor NVIDIA GeForce GTX650Ti BOOST nebo výkonnější.

Další informace najdete na webu nVidia®: http://www.nvidia.com/page/home.html

Poznámky o předpisech a bezpečnosti

Poznámka ke směrnicím FCC

Toto zařízení bylo testováno a vyhovuje omezením pro digitální zařízení třídy B na základě části 15 směrnic FCC. Tato omezení jsou navržena tak, aby zajišťovala přiměřenou ochranu proti nežádoucímu rušení při normální instalaci. Zařízení vytváří, používá a může vyzařovat energii na rádiových frekvencích, a pokud není nainstalováno a používáno podle pokynů, může způsobovat nevhodné rušení rádiové komunikace. V žádném případě však není možné zaručit, že v určité konkrétní situaci k rušení nedojde. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, což lze zkontrolovat vypnutím a zapnutím zařízení, uživateli se doporučuje odstranit rušení jedním z následujících kroků:

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete vzdálenost mezi zařízením a přijímačem.
• Připojte zařízení do zásuvky v jiném obvodu, než je připojen přijímač.
• Požádejte o pomoc prodejce nebo zkušeného rozhlasového/televizního technika.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD splňuje základní požadavky a další příslušná ustanovení směrnice 2014/30/EU o elektromagnetickém rušení, směrnice 2014/35/EU o nízkonapěťových zařízeních a směrnice 2011/65/EU RoHS a směrnice 2009/125/ES s ohledem na vytvoření rámce pro stanovení požadavků ekodesignu pro výrobky spojené se spotřebou energie.

Poznámka: stíněné kabely

Všechna připojení k jiným počítačovým zařízením musí být provedena stíněnými kabely, aby byla dodržena shoda s předpisy EMC.

Poznámka: periferní zařízení

K tomuto zařízení lze připojit pouze periferní zařízení (vstupní a výstupní zařízení, terminály, tiskárny, atd.), která jsou certifikována a která vyhovují omezením pro zařízení třídy B. Při používání necertifikovaných periferních zařízení bude s velkou pravděpodobností docházet k rušení příjmu rozhlasového a televizního vysílání.

Upozornění

Změny nebo úpravy bez výslovného souhlasu výrobce mohou způsobit ztrátu uživatelské ochrany, zaručené Federálním úřadem pro komunikace (FCC), při provozu tohoto produktu. V zájmu předejití poškození monitoru jej nezvedejte za podstavec.

Provozní podmínky

Toto zařízení vyhovuje části 15 předpisů FCC. Provoz zařízení podléhá následujícím dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí snést jakékoli vnější rušení, včetně rušení způsobujícího nesprávnou funkci.

Poznámka: uživatelé v Kanadě

CAN ICES-3(B)/NMB-3(B)

Tento symbol na výrobku nebo na jeho balení označuje, že je zakázáno výrobek likvidovat společně s komunálním odpadem. Použitý elektrický nebo elektronický výrobek jste povinni odevzdat na vyhrazeném sběrném místě k další recyklaci. Separovaný sběr a recyklace použitých elektrických a elektronických výrobků pomáhá zachovávat přírodní zdroje a zajišťuje, že bude recyklace provedena takovým způsobem, který nepoškozuje lidské zdraví a životní prostředí. Další informace o nejbližším sběrném místě, na kterém můžete odevzdat použitý elektrický nebo elektronický výrobek, vám poskytne orgán místní samosprávy, nejbližší sběrná služba nebo prodejce, u kterého jste výrobek zakoupili.

SPECIFIKACE

Panel LCD	Zobrazovaci systém Barevný TFT LCD
	Velikost 31.5" širokoúhlý (€0cm)
	Rozteč pixelu 0,36375mm (V) x 0,36375mm (S)
	Jas 300 cd/m	2 (typicky)
	Krontrast 3,000:1(native)
	Pozorovací ühel (typicky)	78° (H) 178° (V) (CR≥10)
	Doba odezvy 4ms (GTG, typicky)
	Typ panelu VA
	Video Digitální rozhraní
	H-frekvence	HDMI: 30~140KHz, DP: 88~240KHz
	V-frekvence	HDMI: 24~60Hz, DP: 30~165Hz
Zobrazované barvy 16,7M barev
Frekvence obrazovych bodú		241.5MHz(HDMI)/635.5MHz(DP)
Maximálni Rozlügen		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Technologie Plug & Play VESA DDCCI/DDC2B
Trída energetické úspornosti B
*Ročné spotřeba energia (typicky) 73 (kWh) (u modelu se vystupem HDMI)
Příkon Při 200 cd/m²	Režim ZAPNUTO 45W (typ.)
	Režim spánku	0,5 W (typ.)
	Vypnuto/pohotovostni režim	0,45 W (typ.)
Vstrupné konektor		DP (Pouze model DP) HDMI (pouze model HDMI) USB Rozbočovač / USB3.0 x 4 (pouze model s USB Rozbočovačem)
Vstrup videosignálu		Signál DP (pouze model se vystupem DP) Signál HDMI (pouze model se vystupem HDMI)
Reprodurtory (typicky)		7 W x 2
Zvuk		Vystup zvuku (pouze model s vystupem zvuku)
Maximálni velikost obrazovky		Horizontálni: 697,344 mm Vertiakálni: 392,256 mm
Zdroj napajeni		100 - 240 V~, 50/60 Hz
Parametry prostřédí		Provozní teplo: 5° až 35°C Skladovací teplo: -20° až 60°C Provozní vlhkest: 10% až 85%
Rozměry		712,7 (€) x 484~604 (V) x 298,3 (H) mm
Hmotnost (čistá)		10,1kg přistroj (čistá)
Mechanismus		Náklon: -5° až +25° Otáčeni: +/- 25° Nastaveni výšky: 120mm Otočeni na výšku: Ne Odnímatelná deska podstavce: Ano
Externi ovládací prvyk:	Functions (Funkce)	Jas Kontrast Modré světlo Posileni tmavé Adaptivní kontrast Gamma Teplata barev Sytost 6 osá barva Hlasitost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlasitost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlasitost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlasitost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odezvy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odeZy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odeZy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odeZy Zaměřovaci terč 6 osá barva Hlas itost Kompenzace doby odeZy Zaměřovaci terč

Příručky a další dokumentaci k produktu Acer vyhledáte na oficiálním webu podpory společnosti Acer. *Roční spotřeba energie je vypočtena na základě typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Stručné pokyny k obsluze LCD monitoru Acer (SNO) Důležité bezpečnostní pokyny

Následující pokyny si důkladně přečtěte.

1. Čištění obrazovky LCD monitoru:

Vypněte LCD monitor a odpojte síťový kabel. - Čisticí roztok bez rozpouštěcích vlastností nastříkejte na utěrku a obrazovku opatrně vyčistěte.

1. LCD monitor neumísťujte do blízkosti okna. Vystavení monitoru účinkům deště, vlhkosti nebo slunečního záření může způsobit vážné poškození.
2. Na LCD obrazovku nevyvíjejte tlak. Nadměrný tlak může způsobit trvalé poškození displeje.
3. Kryt neodstraňujte a ani se tuto jednotku nepokoušejte svépomocí opravovat. Provádění servisu jakéhokoli druhu musí provádět autorizovaný technik.
4. LCD monitor uskladňujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Uskladnění LCD monitoru mimo tento teplotní rozsah může mít za následek trvalé poškození.
5. V případě, že nastane některá z následujících okolností, okamžitě odpojte monitor od přívodu elektrické energie a zavolejte autorizovaného technika:

1 Hlavný vypínač Zapina/vypína monitor. Modrá signalizuje zapnutie. Žtá indikuje pohotovostný režim/režim urspory energia.
2 Tlačidlo funkcie	a. Stlačením tohto tlačidla zobrazíte hlavnú stránku. Ak chcete vstúpiť do funkcie Klávesová skratka 1, znova stlačte toto tlačidlo. b. Ked' je ponuka Funkcie aktírna, stlačením tohto tlačidla zobrazíte základné informácie o monitore a aktuálny vystup, alebo nastavenia vastněch farieb možěte vynulovat na pôvodné nastavenie od výrobuču.
3 Tlačidlo funkcie	a. Stlačením tohto tlačidla zobrazíte hlavnú stránku. Ak chcete vstúpiť do funkcie Klávesová skratka 2, znova stlačte toto tlačidlo. b. Ked' je ponuka Funkcie aktírna, stlačením tohto tlačidla vyberte bud režim Scenár, alebo herný režim.
4 Tlačidlo funkcie	a. Stlačením sa zobrazí Hlavná stránka. Opátovnám stlačením prejdete na funkciu Volba vystupu. b. Ked' je ponuka Funkcie aktírna, stlačením tohto tlačidla ukončite ponuku OSD.
5 Tlačidlo funkcie	a. Stlačením sa zobrazí Hlavná stránka. Opátovnám stlačením prejdete na d'alšiu funkciu v rámci ponuky Ponuka funkcii. b. Jedno prepínacie tlačidlo na boku rámika displeje slúži akо pákový ovládač. Ak chcete posúvat kurzorom, jaknoducho prepínajte toto tlačidlo do štyroch smerov. Stlačením tohto tlačidla vyberte požadovanú možnost'. Červeny indicator znaméná, ze je funkćný. Zelený indicator znaméná, ze je nefunkćný.

G-SYNC (jen DP):
