PANDUAN PENGGUNA Predator Z321QU ACER

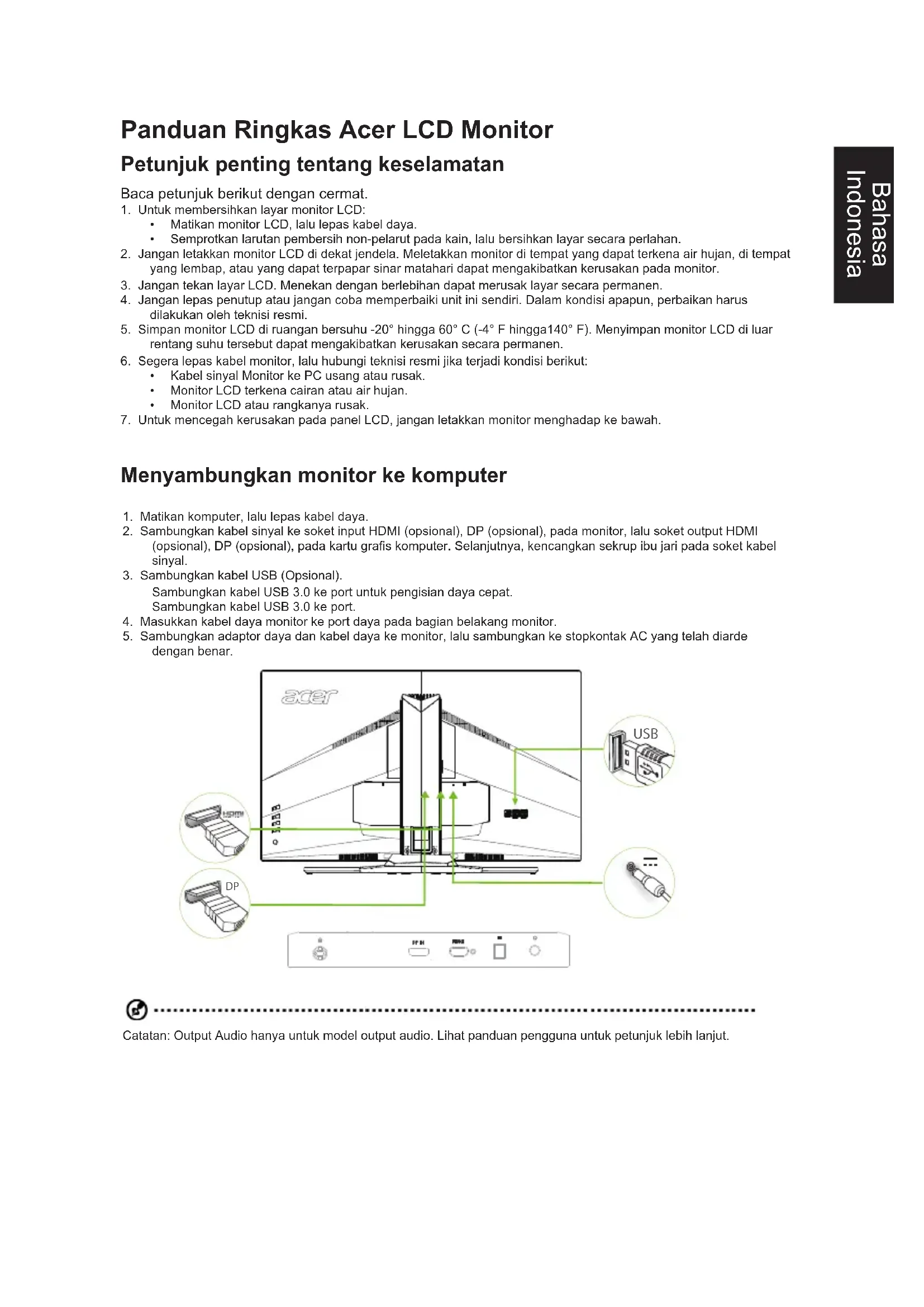

Petunjuk penting tentang keselamatan

Baca petunjuk berikut dengan cermat.

1. Untuk membersihkan layar monitor LCD:

Matikan monitor LCD, lalu lepas kabel daya. Semprotkan larutan pembersih non-pelarut pada kain, lalu bersihkan layar secara perlahan.

1. Jangan letakkan monitor LCD di dekat jendela. Meletakkan monitor di tempat yang dapat terkena air hujan, di tempat yang lembap, atau yang dapat terpapar sinar matahari dapat mengakibatkan kerusakan pada monitor.
2. Jangan tekan layar LCD. Menekan dengan berlebihan dapat merusak layar secara permanen.
3. Jangan lepas penutup atas; jangan coba memperbaiki unit ini sendiri. Dalam kondisi apa pun, perbaikan harus dilakukan oleh teknisi resmi.
4. Simpan monitor LCD di ruangan bersuhu -20°C hingga 60°C (-4°F hingga 140°F). Menyimpan monitor LCD di luar rentang suhu tersebut dapat menyebabkan kerusakan permanen.
5. Segera lepas kabel monitor, lalu hubungi teknisi resmi jika terjadi kondisi berikut:

Kabel sinyal monitor ke PC aus atau rusak. Monitor LCD terkena cairan atau air hujan.

Monitor LCD atau rangkanya rusak.

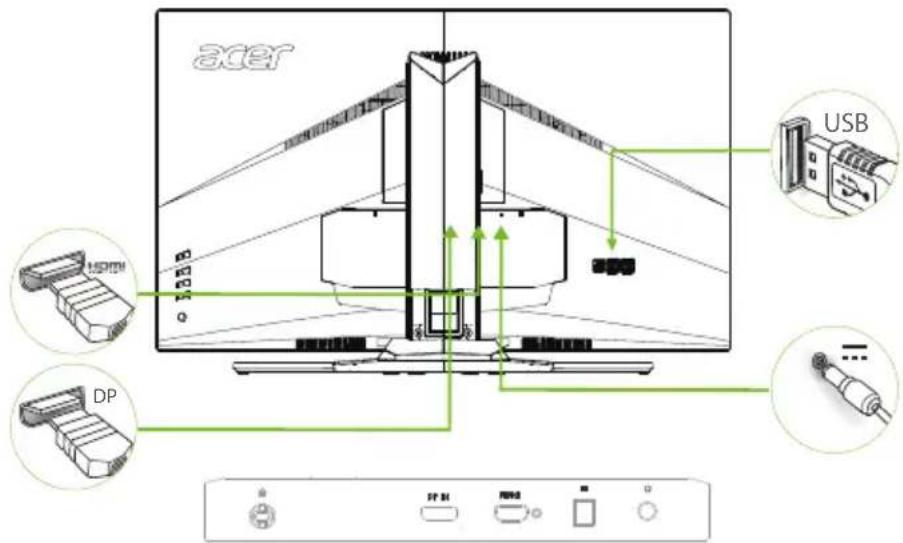

Menyambungkan monitor ke komputer

1. Matikan komputer, lalu lepas kabel daya.
2. Sambungkan kabel sinyal ke soket input HDMI (opsional), DP (opsional), pada monitor, lalu soket output HDMI (opsional), DP (opsional), pada kartu grafis komputer. Selanjutnya, kencangkan sekrup ibu jari pada soket kabel sinyal.
3. Sambungkan kabel USB (opsional).

Sambungkan kabel USB 3.0 ke port untuk pengisian daya cepat.

Sambungkan kabel USB 3.0 ke port.

1. Masukkan kabel daya monitor ke port daya pada bagian belakang monitor.
2. Sambungkan adaptor daya dan kabel daya ke monitor, lalu sambungkan ke stopkontak AC yang telah diarde dengan benar.

Catatan: Output audio tergantung pada model output audio. Lihat panduan pengguna untuk petunjuk lebih lanjut.

5

Kontrol eksternal

1 Tombol daya Menghidupkan/mematikan monitor. Biru memunjukkan daya hidup. Kuning menunjukkan monitor sedang membuat fikan mode siaga/hemat daya.
2 Tombol fungsi #/# -	a. Tekan untuk melihat Halaman Utama. Tekanlsi untuk mamasukkan fungsi tambol pintas1. b. Bila Menu Fungsi telah aktif, tekan tambol ini untuk melihat informasi dasar monitor dan input sudah ini, atas utar ulang pengaturan warna kustom sesuai default pabrik.
3 Tombol fungsi -	a. Tekan untuk melihat Halaman Utama. Tekanlsi untuk mamasukkan fungsi tambol pintas2. b. Bila Menu Fungsi telah aktif, tekan tambol ini untuk memilih mode skenario oleh mode game.
4 Tombol fungsi #/# -	a. Tekan untuk melihat Halaman utama. Tekanlsi untuk membuka fungsi Pilihan input. b. Bila Menu Fungsi telah aktif, tambol ini akan menuup OSD.
5 Tombol fungsi #	a. Tekan untuk melihat Halaman utama. Tekanlsi untuk membuka fungsi berikutnya dalam menu Fungsi. b. T Tombol gulir tunggal pada sisi belakang Bezel Layar beroperasi seperti joystick. Untuk memindahkan kursor, gulir tambol ke empat arah. Tekan tambol untuk memilih pihihan yang diinginkan. Warna merah menunjukkan tambol dapat dioperasikan. Warna abu-abu berarti tambol tidak dapat dioperasikan.

G-SYNC (Hanya DP):

1920x1080@60Hz:

G-SYNC memerlukan NVIDIA GeForce GTX650Ti BOOST GPU atau yang lebih baru. Untuk informasi selengkapnya, kunjungi situs web nVidia®: http://www.nvidia.com/page/home.html 2560x1440@144Hz:

G-SYNC memerlukan NVIDIA GeForce GTX960 BOOST GPU atau yang lebih baru. Untuk informasi selengkapnya, kunjungi situs web nVidia®: http://www.nvidia.com/page/home.html

Peraturan dan Informasi Keselamatan

Informasi FCC

Perangkat ini telah diuji dan memenuhi ketentuan untuk perangkat digital Kelas B yang sesuai dengan aturan FCC Bab 15. Batasan ini dirancang untuk memberikan perlindungan memadai terhadap interferensi berbahaya pada pemasangan di rumah. Perangkat ini menghasilkan, menggunakan, dan dapat memancarkan radiasi energi frekuensi radio. Jika tidak dipasang dan digunakan berdasarkan petunjuk ini, dapat menimbulkan interferensi berbahaya pada komunikasi radio. Namun demikian, tidak ada jaminan bahwa interferensi tersebut tidak akan terjadi pada pemasangan tertentu. Jika perangkat ini menimbulkan interferensi berbahaya pada penerimaan radio dan televisi (dapat diketahui dengan menghidupkan dan mematikan perangkat), pengguna dianjurkan untuk mengatasi interferensi tersebut dengan menggunakan salah satu cara berikut:

• Ubah arah atau posisi antena penerima. Jauhkan jarak antara perangkat dengan antena penerima. Pasang konektor perangkat ke stopkontak pada sirkuit yang berbeda dengan yang digunakan antena penerima. Tanyakan kepada agen atau teknisi ahli radio/televisi untuk memperoleh bantuan.

Pernyataan Kesesuaian CE

Bersama ini, Acer Inc. menyatakan bahwa produk ini memenuhi ketentuan relevan lainnya dalam Petunjuk EMC 2014/30/EU, Petunjuk Tegangan Rendah 2014/35/EU, Petunjuk RoHS 2011/65/EU, dan Petunjuk 2009/125/EC tentang kerangka kerja penetapan persyaratan eco-desain pada produk terkait energi.

Catatan: Kabel berpelindung

Semua sambungan ke perangkat komputer lain harus dibuat menggunakan kabel berpelindung agar memenuhi peraturan EMC.

Catatan: Perangkat periferal

Hanya periferal (perangkat input/output, terminal, printer, dll.) bersertifikasi yang memenuhi batasan Kelas B yang boleh digunakan pada peralatan ini. Pengoperasian dengan periferal tanpa sertifikasi dapat menimbulkan interferensi pada penerimaan gelombang radio dan TV.

Perhatian

Perubahan atau modifikasi tanpa izin resmi dari produsen dapat membatalkan hak pengguna untuk mengoperasikan produk ini, sebagaimana ditetapkan dalam Federal Communications Commission. Untuk menghindari kerusakan pada monitor, jangan angkat monitor dari dudukannya.

Ketentuan pengoperasian

Perangkat ini sesuai dengan Pasal 15 Peraturan FCC. Pengoperasian harus sesuai dengan dua ketentuan berikut: (1) perangkat ini tidak akan menimbulkan interferensi berbahaya, dan (2) perangkat ini harus menerima interferensi apa pun yang ditangkap, termasuk interferensi yang dapat mengakibatkan kesalahan pengoperasian.

Catatan: Pengguna di Kanada

CAN ICES-3(B)/NMB-3(B)

Pembuangan peralatan limbah oleh pengguna rumah tangga di Uni Eropa.

Simbol yang tertera pada produk atau kemasannya menunjukkan bahwa produk ini tidak boleh dibuang bersama limbah rumah tangga lainnya. Anda bertanggung jawab untuk membuang limbah peralatan dengan menyerahkannya ke pusat pengumpulan yang ada untuk mendaur ulang sampah peralatan listrik dan elektronik. Pemisahan peralatan limbah untuk pengumpulan dan daur ulang akan membantu menjaga sumber daya alam dan memastikan peralatan limbah tersebut didaur ulang dengan cara yang melindungi kesehatan manusia dan lingkungan. Untuk informasi lebih lanjut tentang lokasi penyerahan peralatan limbah untuk didaur ulang, hubungi dinas kebersihan setempat, layanan pembuangan sampah rumah tangga, atau toko tempat Anda membeli produk tersebut.

SPESIFIKASI

Panel LCD	Sistem berkendara LCD	FT Berwarna
	Ukuran 31.5"W (80cm)
	Pitch piksel 0,36375mm	H) x 0,36375mm (V)
	Kecerahan 300cd/m	2 (Normal)
	Kontras 3,000:1(native)
	Sudut tampilan (normal)	178° (H) 178° (V) (CR≥10)
	Waku respons 4ms (GT S, Normal)
	Jenis Panel VA
	Video Antarmuka Digital
	Frekuensi Horizontal	HDMI: 30~140KHz, DP: 88~240KHz
	Frekuensi Vertikal	HDMI: 24~60Hz, DP: 30~165Hz
Warna Layar Warna 16,7M
Dot Clock		241.5MHz(HDMI)/635.5MHz(DP)
Resolusi Maksimum		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Kelas Efisiensi Energi B
*Pemakaian Energi Tahunan (normal) 73 (kWh) (untuk)		Model input HDMI
Pemakaian daya @200cd/m²	Mode Aktif 45W (normal)
	Mode Tidur 0,5W (norma)
	Tidak Aktif/Mode Siaga	0,45W (normal)
Konektor Input		DP (Hanya Model DP) HDMI (Hanya model HDMI) USB Hub/USB3.0 x 4 (Hanya Model USB Hub)
Sinyal Input Video		Sinyal DP (Hanya Model Input DP) Sinyal HDMI (Hanya Model Input HDMI)
Speaker (normal)		7W x 2
Audio		Output Audio (Hanya Model Output Audio)
Ukuran Layar Maksimum		Horizontal: 697,344mm Vertical: 392,256mm
Catu Daya		100 - 240V~ 50/60Hz
Pertimbangan Lingkungan		Suhu Pengoperasian: 5° hingga 35°C Suhu Penyimpanan: -20° hingga 60°C Kelembapan Pengoperasian: 10% hingga 85%
Dimensi		712,7 (P) x 484~604 (L) x 298,3 (T) mm
Berat (N. W.)		10,1kg Unit (bersih)
Spesifikasi mekanisme		Kemiringan: -5° hingga +25° Putaran: +/- 25° Penyesuan ketinggian: 120mm Pivot: Tidak Dudukan kaki yang dapat dilepas: Ya
Kontrol Eksternal:	Functions (Fungsi)	Kecerahan Kontras Cahaya Biru Peningkatan gelap Kontras adaptif Gamma Suhu Warna Saturasi Warna 6 sumbu Volume Over Drive Arahkan tujuan	Bahasa Batas Waktu OSD Transparansi Jumiah kecepatan refresh Input Cahaya Sekitar Penetapan Tombol Pintas Mode Lebar Mode Tidur Mode Pengaktifan Cepat Pengisian USB Nonaktif Mode game
* Semua speşifikasi dapat berubah tanpa pemberitahuan sebelumnya.

Temukan buku panduan dan dokumen lain untuk produk Acer di situs web dukungan resmi Acer. * Pemakaian energi tahunan dihitung berdasarkan pemakaian daya umum, yakni 4 jam setiap hari, 365 hari per tahun.
