PANDUAN PENGGUNA AL2021 ACER

Isi dalam kardus....122

Petunjuk Pemasangan....122

Merakit Monitor....122

Mengepak kembali monitor 123

Menyesuaikan Sudut Penglihatan 123

Menghubungkan alat-alat 123

Menyalakan Listrik 124

Menyesuaikan pengaturan tampilan 125

Kontrol Luar 125

Pilihan OSD....126

Menu OSD 126

Penyelesaian....129

Spesifikasi Umum....130

Pencegahan

• Monitor akan rusak bila diletakkan terlalu dekat dengan sumber panas. Perhatikan lokasi yang berhubungan dengan radiasi, pemanas, dan sebagainya.
• Jangan menutupi celah dan berikan celah terbuka untuk bagian belakang dan atas dari monitor sebab monitor memerlukan ventilasi untuk pertukaran udara. Letakan monitor pada ruangan dengan ventilasi udara yang baik untuk menghindari kemungkinan monitor terlalu panas.
• Jangan membiarkan benda-benda tajam seperti pisau, pena atau pensil berada dekat dengan layar monitor. Jika ini terjadi maka panel LCD akan tergores secara permanen.
• Waktu membersihkan monitor, putuskan dahulu alur listriknya, ini untuk menghindari bahaya kematian yang disebabkan oleh arus listrik. Untuk membersihkan bagian luar dari monitor, gunakanlah kain yang lembut dan tidak berbulu. Untuk membersihkan noda yang susah hilang, gunakanlah kain yang telah diberi sedikit sabun pencuci lembut. Hindari barang-barang cair dari layar monitor termasuk semprotan. Jangan menyemprotkan cairan langsung ke layar monitor;sebaiknya disemprotkan dahulu pada sehelai kain baru dilap pada bagian yang kotor. Jika ada cairan yang masuk kedalam monitor akan menyebabkan kerusakan pada monitor atau mengalami arus listrik pendek.
• Jika anda mengalami masalah, silakan mengecek dulu pada pagian "Penyelesaian" Jika anda tidak menemukan cara penyelesaiannya, jangan memboba untuk memperbaikinya sendiri, sebab ini akan mengakibatkan kerusakan fatal atau kematian yang disebabkan oleh arus listrik. Cobalah untuk mengubungi teknisi untuk membantu anda.

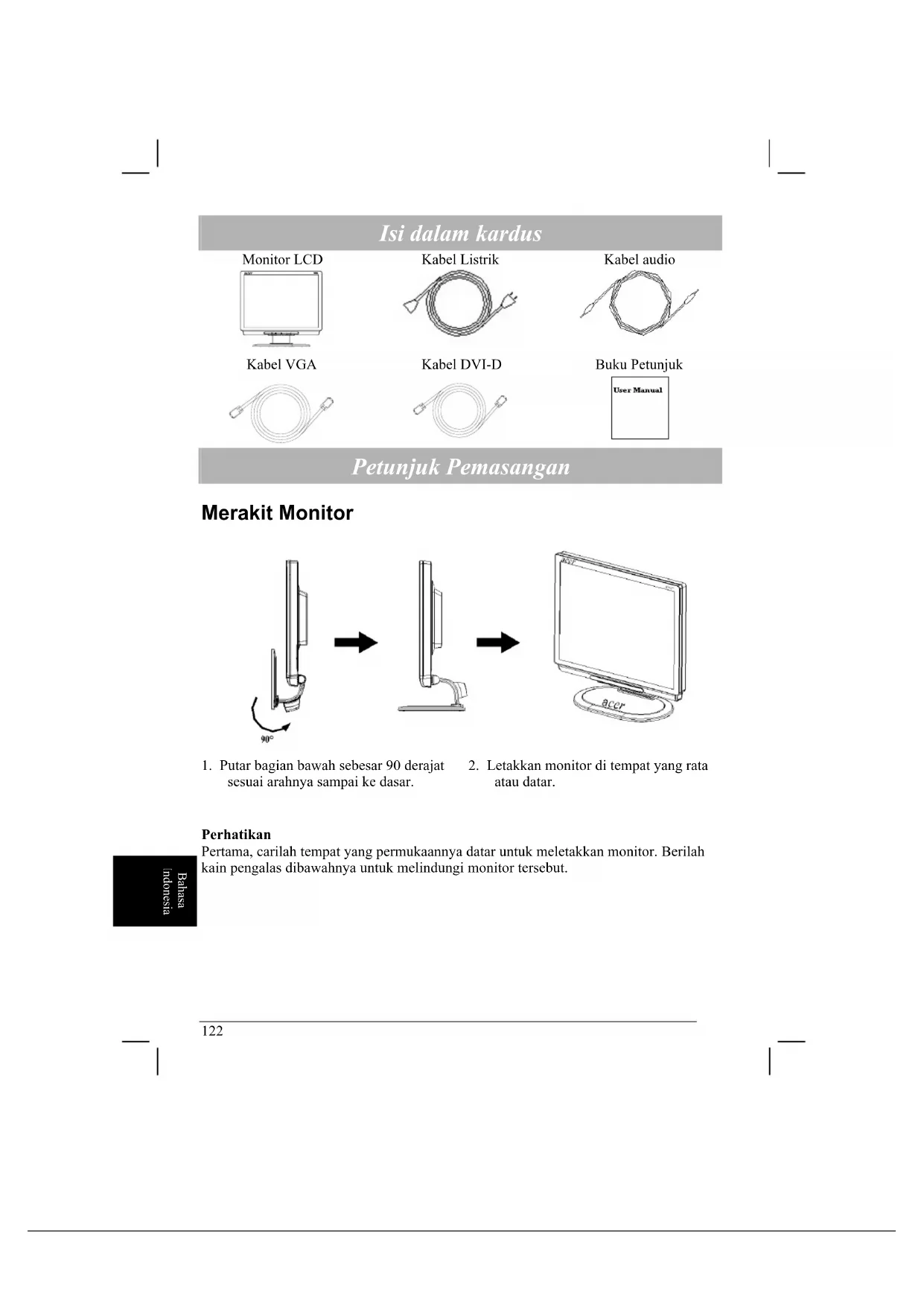

Isi dalam kardus

1. Putar bagian bawah sebesar 90 derajat sesuai arahnya sampai ke dasar.
2. Letakkan monitor di tempat yang rata atau datar.

Perhatikan

Pertama, carilah tempat yang permukaannya datar untuk meletakkan monitor. Berilah kain pengalas dibawahnya untuk melindungi monitor tersebut.

Bahasa Indiana

Mengepak Kembali Monitor

Simpanlah dos asli serta benda-benda yang digunakan saat membungkus monitor tersebut. Ini untuk menjaga kemungkinan suatu saat anda harus mengirim atau memindahkan monitor tersebut ke tempat lain.

Membungkus kembali monitor:

1. Putuskan arus listrik dengan mencabut kabel dari colokan listriknya. Pastikan benar bahwa tidak ada arus listrik lagi.
2. Putar bagian bawah monitor untuk menutup kembali, seperti pada gambar disamping kiri.

Menyesuaikan Sudut Penglihatan

Sudut penglihatan monitor berkisar antara 5 sampai 20 derajat.

Menghubungkan alat-alat.

Perhatian: Pastikan bahwa monitor dan komputer tidak dalam keadaan terhubung dengan arus listrik

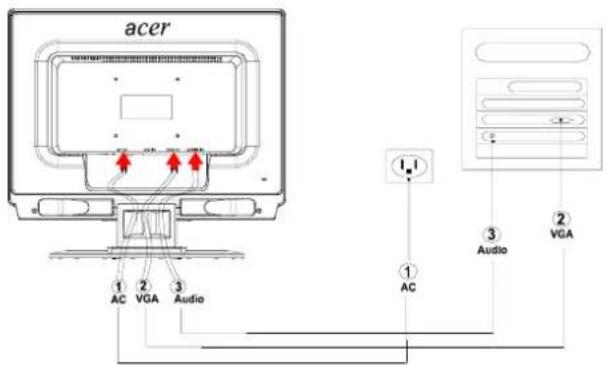

Sambungan A: Monitor ke kabel PC VGA

acer 1 AC 2 VGA 3 Audio 1 AC 3 Audio 2 VGA

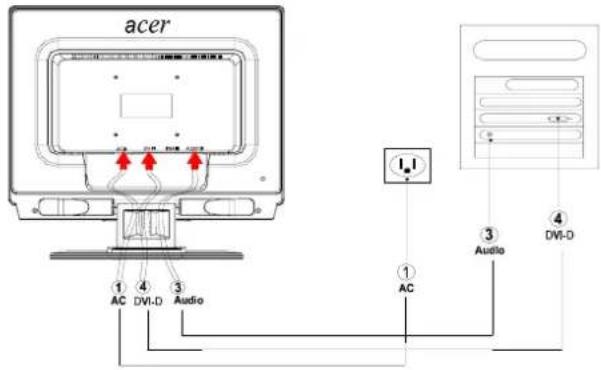

Sambungan B: Monitor ke kabel PC DVI-D

acer 1 4 3 AC DVLD Audio ① AC ③ Audio ④ DVLD

Bahasa

HAPPEDAY

1	Kabel Listrik Hubungkan monitor dengan kabel listrik yang kemudian disambungkan ke colokan listrik.
2	Kabel VGA Sambungkan kabel signal ke bagian output dari VGA pada kartu graphis di komputer. Kemudian kencangkan sekrupnya.
3	Kabel audio Sambungkana bagian input audio dengan monitor LCD dengan menggunakan kabel audio.
4	Kabel DVI-D Sambungkan kabel signal ke bagian output DVI-D pada kartu graphis di komputer. Kemudian kencangkan sekrupnya.

! PERINGATAN:

1. Pastikan bahwa kartu VGA pada komputer anda terhubung pada kabel yang benar.
2. Pastikan bentuk steker yang disambungkan sesuai dengan bentuk soket. Dan pastikan tidak ada bagian yang tertekuk atau rusak.

VGA

DVI-D

Menyalakan Listrik

1 Pertama, sambungkan kabel listrik yang ada dibelakang soket AC power ke colokan listrik untuk menyalakannya.
2. Tekan tombol power pada layar monitor.
3. Tekan tombol power pada komputer.
4. Ketika anda melihat lampu LED power berwarna biru dan lampu lainnya berwarna hijau, ini menandakan bahwa komputer siap untuk digunakan. Tunggu sekitar 10 detik sampai lampu menyala. Jika anda tidak melihat lampu biru pada tombol power atau signal video, periksalah sambungan listriknya.

Bahasa Indonesia

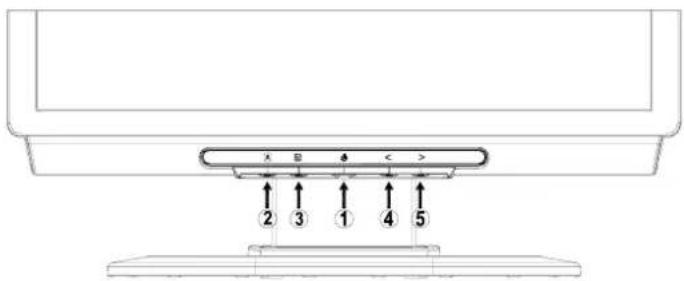

Menyesuaikan pengaturan tampilan

× □ ◆ < > ② ③ ① ④ ⑤

Kontrol Luar

1		POWER	Power hidup/matiBiru: power hidupOranye: keadaan istirahat.
2		AUTO	Jika OSD sementara aktif, tekan untuk keluar dari pilihan OSD. Jika OSD tidak aktif, tekan dan monitor secara otomatis berada dalam posisi optimal, untuk fokus dan jam pada tampilan monitor anda.
3		Fungsi OSD	Tekan kembali untuk masuk ke mode OSD.
4	<	KURANG	Jika OSD aktif, tekan untuk memilih atau menyesuaikan pilihan OSD. Jika OSD tidak aktif, tekan sekali lalu tekan tombol bertanda < atau > untuk menyesuaikan volumenya.
5	>	TAMBAH	Jika OSD aktif, tekan untuk memilih atau menyesuaikan pilihan OSD. Jika OSD tidak aktif, tekan sekali lalu tekan tombol bertanda < atau > untuk menyesuaikan volumenya.

Bahasa

ndonesia

Pilihan OSD

Silakan mengacu pada "Kontrol Luar" di halaman 5.

Menyesuaikan pengaturan OSD:

1. Tekan tombol MENU untuk masuk ke dalam menu OSD. Tekan sekali lagi untuk memilih ke 10 fungsi yang ada dalam OSD.
2. Gunakan tombol bertanda < atau >, untuk mempertebal kontrol, kemudian sesuaikan kontrol pada level yang diinginkan.
3. Ketika anda selesai menyeleksinya, tekan tombol AUTO untuk keluar dari menu OSD.

MENU OSD

AUTO:Exit MENU:Enter Contrast 50 Brightness 100

Kontras:

Ini untuk menyusuaikan bayangan menjadi gelap atau terang; relatif satu sama lainnya, untuk mendapatkan kontras yang diinginkan.

Ketajaman:

Ini untuk menyesuaikan ketajaman gambar pada layar monitor.

AUTO:Exit MENU:Enter Focus 15 Clock 50

Fokus:

Ini untuk menghilangkan distorsi horizontal and membuat gambar menjadi tajam dan jernih.

Jam:

Jika terlihat ada garis-garis vertikal pada latar belakang layar monitor, ini bisa dihilangkan tampaknya dengan cara meminimalkan ukurannya. Ini juga mengubah ukuran horisontal dari layar.

Bahasa Indonesia

AUTO:Exit MENU:Enter H.Position 50 V.Position 18

Posisi-H:

Ini untuk menyesuaikan posisi horizontal.

Posisi-V:

Ini untuk menyesuaikan posisi verticaltical.

AUTO:Exit MENU:Enter Warm Cool User

WARNA:

Ada tiga cara untuk menyesuaikan warna pada layar:

Hangat (Putih kemerah-merahan)

Sejuk (Putih kebiru-biruan)

Keinginan pengguna:

Anda dapat menyesuaikan warna merah, hijau dan biru pada intensitas yang anda inginkan.

AUTO:Exit MENU:Enter English Deutsch Español English Française Itaitano 日本

BAHASA:

Pilih mcnu BAHASA pada OSD dari bahasa:

Inggris-Inggris, Jerman-Jerman,

Spanyol-Spanyol, 简体中文- Mandarin

Perancis-Pcrancis, Italia -Italia, dan 日本語-Jepang.

AUTO:Exit MENU:Enter H.Position 50 V.Position 50 OSD Timeout 120

Pengaturan-OSD:

Posisi-H:

Posisi-V:

OSD-Memilih waktu:

Ini mengubah posisi OSD pada layar monitor dan tetap bertahan untuk beberapa waktu.

Bahasa

ndonesia

AUTO:Exit MENU:Enter Auto. Config

Konfigurasi otomatis:

Sistem berada pada sistem konfigurasi otomatis.

AUTO:Exit MENU:Enter 1024 X 768 H: 60KHz V: 76Hz Analog Input

INFORMASI:

Ini menampilkan informasi ringkas pada layar monitor.

AUTO:Exit MENU:Enter Reset

Mengatur lagi:

Kembali kepengaturan yang telah disediakan dari awal.

AUTO:Exit MENU:Enter Exit

Keluar:

Keluar dari menu OSD.

Bahasa Indiana

Penyelesaian

Masalah Kemungkinan Pemecahan
Power LED tidak ON	Periksa untuk melihat apakah tombol power berada pada posisi ON.Pastikan lagi bahwa Kabel Listrik terkoneksi ke colokan dengan baik.
Tidak ada gambar	Periksa untuk melihat apakah tombol power berada pada posisi ON.Pastikan lagi bahwa Kabel Listrik terkoneksi ke colokan dengan baik.Pastikan kabel video terkoneksi dengan baik di belakang layar monitor dan komputer.Gerakkan mouse atau tekan sembarang tombol pada papan ketik untuk membuat monitor keluar dari mode “aktif mati”.
Gambar menampilkan warna yang tidak sesuai	Lihat “Pengaturan Warna”untuk mengatur warna MHB atau pilih temperatur warna.
Gambar tidak sempurna atau menampilkan pola seperti gclombang.	Pindahkan atau matikan alat-alat elektronik yang dapat mengakibatkan pengaruh elektris..Periksalah kabel video pada monitor dan pastikan bahwa tidak ada bagian yang tertekuk.
Gambar tidak terbentuk atau terletak dengan baik.	Tekan tombol select/auto dan monitor akan secara otomatis mengoptimalkan posisi pada gambar anda.Lihat “Pengaturan Posisi”.

Perhatian: Anda jangan berusaha untuk memperbaiki atau membuka komputer sendiri. Silakan menghubungi teknisi yang ahli untuk membantu Anda jika masalah yang dihadapi tidak bias diselesaikan sesuai petunjuk pada bagian “Penyelesaian”.

Bahasa

ndonesia

Spesifikasi Umum

Barang Spesifikasi

Panel LCD

Tampilan 20-inci Panel datar matriks aktif TFT LCD

Resolusi Maks UXGA 1600×1200 pixels

Pixel Pitch 0.255 mm

Warna 16.7M

Ketajaman 250 cd/m² (Typical)

Rasio Kontrast 600:1 (Typical)

Pemakaian listrik selama penggunaan <60W

normal

Pemakaian listrik selama penggunaan <3W

aktif off.

Ukuran dan Berat

Ukuran (berat×tinggi×diameter) 449X439X197 mm (dengan penyanggah)

449X426X134 mm (tanpa penyanggah)

Berat(Bersih/ Kotor) 7.0 Kg/ 9.2 Kg
