Producttype	20-inch LCD-monitor
Schermgrootte	20 inch (diagonaal)
Maximale resolutie	1600 x 1200 pixels (UXGA)
Helderheid	250 cd/m² (typisch)
Contrast	600:1 (typisch)
Responstijd	15 ms + 10 ms / 25 ms (Tr+Tf typisch)
Horizontale kijkhoek	85° / 85° (min.)
Verticale kijkhoek	85° / 85° (min.)
Weergeefbare kleuren	16,7 miljoen
Afmetingen (met standaard)	449 x 439 x 197 mm
Afmetingen (zonder standaard)	449 x 426 x 134 mm
Netto gewicht	7,0 kg
Brutogewicht	9,2 kg
Voeding	100-240 V AC, 50/60 Hz
Normaal verbruik	< 60 W
Verbruik in standby	< 3 W
Video-interfaces	VGA, DVI-D
Audio	2 x 2 W (ingebouwde luidsprekers)
OSD-functies	Contrast, helderheid, scherpte, frequentie, positie, kleur, taal, auto-config, herstel
Kantelhoek	-5° tot 20°
Plug & Play	DDC2B
Onderhoud en reiniging	Voor reiniging loskoppelen; gebruik een zachte doek, licht bevochtigd met een mild schoonmaakmiddel; spuit nooit vloeistof rechtstreeks
Veiligheid	Uit de buurt houden van warmtebronnen, ventilatieopeningen niet blokkeren, de behuizing niet openen, bij problemen een gekwalificeerde technicus inschakelen
Reserveonderdelen en repareerbaarheid	Bewaar de originele verpakking voor transport. Probeer niet zelf te repareren – neem contact op met een erkende professional.

Veelgestelde vragen - AL2021 ACER

Hoe monteer ik de Acer AL2021 monitor?

Plaats het scherm op een vlak en schoon oppervlak. Draai de voet 90° langs de gemarkeerde lijn om deze te monteren. Gebruik een doek onder het scherm om het te beschermen.

Hoe sluit ik de monitor aan op een computer?

Zorg ervoor dat de computer en het scherm zijn uitgeschakeld. Sluit de VGA- of DVI-D-kabel aan op de overeenkomstige uitgang van de grafische kaart en draai de schroeven vast. Sluit indien nodig ook de audiokabel aan. Sluit ten slotte de stroomkabel aan.

Wat is de kantelhoek van de monitor?

De kijkhoek kan worden aangepast van -5° tot 20° voor optimaal kijkcomfort.

Hoe reinig ik het scherm veilig?

Koppel het scherm los voor reiniging. Gebruik een zachte, pluisvrije doek, licht bevochtigd met een mild schoonmaakmiddel. Spuit nooit vloeistof rechtstreeks op het scherm en vermijd contact met vloeistoffen.

Wat te doen als de LED-indicator niet gaat branden?

Controleer of de aan/uit-schakelaar in de ON-stand staat en of de stroomkabel goed is aangesloten.

Waarom is er geen beeld op het scherm?

Zorg ervoor dat de schakelaar in de ON-stand staat, dat de stroomkabel en de videokabel goed zijn aangesloten. Beweeg de muis of druk op een toets op het toetsenbord om de slaapmodus te verlaten.

Hoe pas ik de weergave-instellingen aan via het OSD?

Druk op de MENU-knop om het OSD te openen. Gebruik de < en >-knoppen om te navigeren en druk op MENU om te bevestigen. Opties zijn onder andere helderheid, contrast, positie, enz. Druk op AUTO om af te sluiten.

Wat te doen als het beeld stuitert of golven vertoont?

Verwijder of schakel elektrische apparaten in de buurt uit die interferentie kunnen veroorzaken. Controleer ook of de pinnen van de videokabel niet beschadigd zijn.

Wat zijn de technische specificaties van de AL2021 monitor?

Resolutie: 1600x1200 pixels (UXGA), helderheid: 250 cd/m², contrast: 600:1, responstijd: 25 ms, kijkhoeken: 85° in alle richtingen, kleuren: 16,7 miljoen.

Kan ik de monitor zelf repareren bij een storing?

Nee. Probeer nooit de behuizing te openen. Dit kan leiden tot elektrocutie of andere gevaren. Raadpleeg eerst het Problemen oplossen-gedeelte van de handleiding en neem contact op met een gekwalificeerde technicus als het probleem aanhoudt.

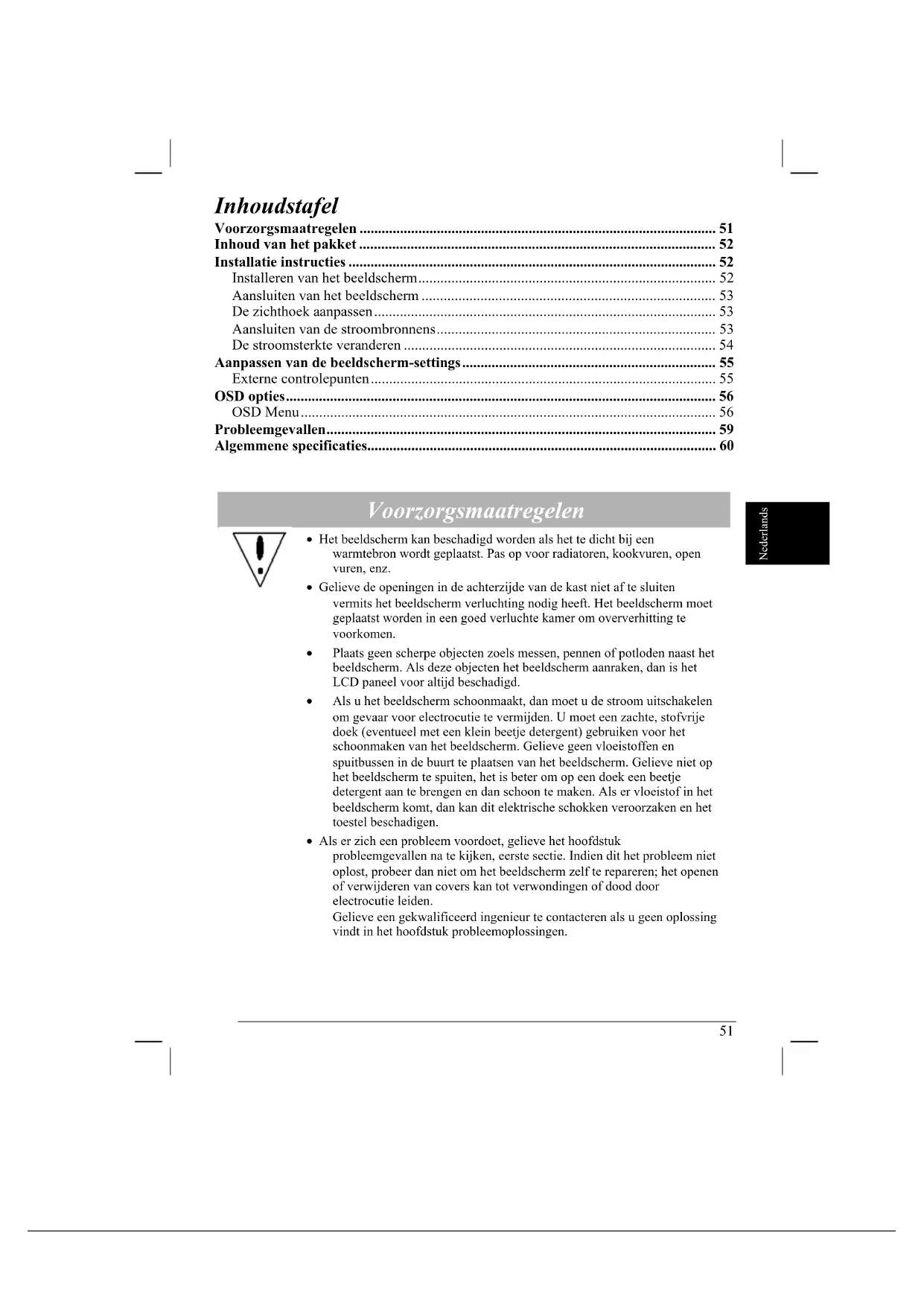

GEBRUIKSAANWIJZING AL2021 ACER

Voorzorgsmaatregelen 51

Inhoud van het pakket 52

Installatie instructies .... 52

Installeren van het beeldscherm.... 52

Aansluiten van het beeldscherm 53

De zichthoek aanpassen....53

Aansluiten van de stroombronnens.... 53

De stroomsterkte veranderen 54

Aanpassen van de beeldscherm-settings.... 55

Externe controlepunten 55

OSD optics....56

OSD Menu....56

Probleemgevallen....59

Algemmene specificaties.... 60

Voorzorgsmaatregelen

• Het beeldscherm kan beschadigd worden als het te dicht bij een warmtebron wordt geplaatst. Pas op voor radiatoren, kookvuren, open vuren, enz.
• Gelieve de openingen in de achterzijde van de kast niet af te sluiten vermits het beeldscherm verluchting nodig heeft. Het beeldscherm moet geplaatst worden in een goed verluchte kamer om oververhitting te voorkomen.
• Plaats geen scherpe objecten zoels messen, pennen of potloden naast het beeldscherm. Als deze objecten het beeldscherm aanraken, dan is het LCD paneel voor altijd beschadigd.
• Als u het beeldscherm schoonmaakt, dan moet u de stroom uitschakelen om gevaar voor electrocutie te vermijden. U moet een zachte, stofvrije dock (eventueel met een klein beetje detergent) gebruiken voor het schoonmaken van het beeldscherm. Gelieve geen vloeistoffen en spuitbussen in de buurt te plaatsen van het beeldscherm. Gelieve niet op het beeldscherm te spuiten, het is beter om op een doek een beetje detergent aan te brengen en dan schoon te maken. Als er vloeistof in het beeldscherm komt, dan kan dit elektrische schokken veroorzaken en het toestel beschadigen.
• Als er zich een probleem voordoet, gelieve het hoofdstuk probleemgevallen na te kijken, eerste sectie. Indien dit het probleem niet oplost, probeer dan niet om het beeldscherm zelf te repareren; het openen of verwijderen van covers kan tot verwondingen of dood door electrocutic leiden.

Gelieve een gekwalificeerd ingenieur te contacteren als u geen oplossing vindt in het hoofdstuk probleemoplossingen.

Inhoud van het pakket

LCD Beeldscherm

VGA Kabel

Stroomkabel

DVI-D Kabel

Audiokabel

Gebruiksaanwijzing

Installatie Instructies

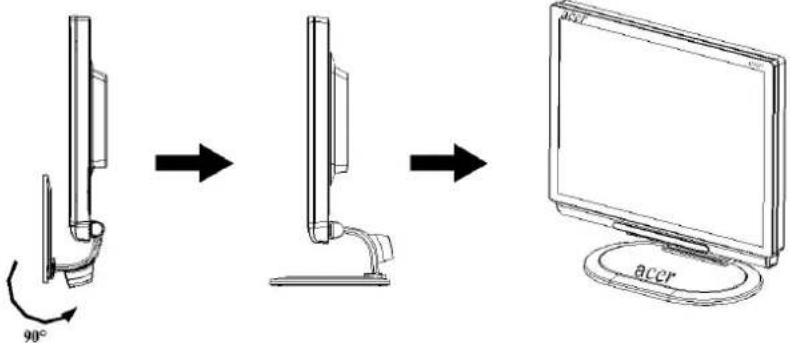

Aansluiten van het beeldscherm

1. Draai het beeldscherm 90° rond zijn as.
2. Plaats het beeldscherm op een vlakke tafel of plaat.

Belangrijk

Maak eerst dat u een schoon, vlak oppervlak heeft om het beeldscherm op te plaatsen nadat u het van zijn standaard heeft verwijderd. Plaats een schone en droge dock onder het beeldscherm om het verder te beschermen tegen beschadiging.

Herverpakking van het beeldscherm

Bewaar de originele verpakking voor het eventueel transporteren van het beeldscherm.

Herverpakking van het beeldscherm:

1. Trek de AC stekker uit om er zeker van te zijn dat de power uit is.

2. Draai de as van het beeldscherm zoals op de foto. Plaats het beeldscherm in de doos.

De zichthoek aanpassen

De zichthoek van het beeldscherm ligt tussen -5°\~20°

Aansluiten van de stroombronnen

Opgelet: Zorg ervoor dat de computer en het beeldscherm beiden afgesloten zijn van de stroom.

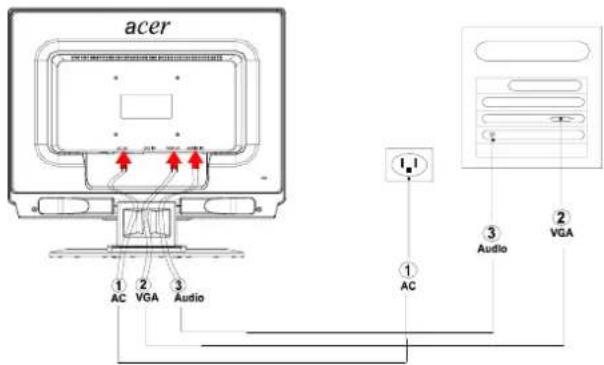

Aansluiting A: Beeldscherm naar PC VGA Kabel

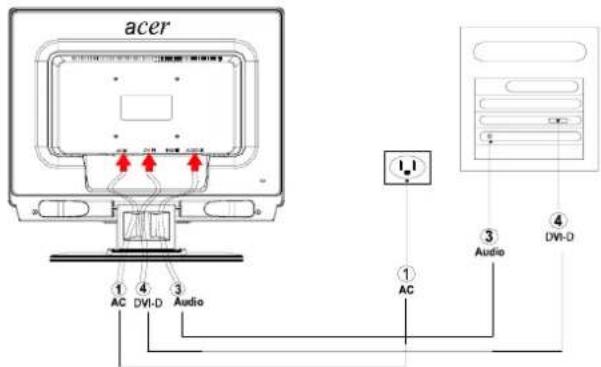

Aansluiting B: Beeldscherm naar PC DVI-D Kabel

1	Stroom Code Verbind	het beeldscherm met de stroomkabel, dat dan op zijn beurt moet worden aangesloten in een stroompunt.
2	VGA kabel Verbind	de signaal kabel met de VGA output socket van de grafische kaart van de computer. Bevestig dan de schroeven aan de connectie.
3	Audio kabel	Verbind de audio input socket van het beeldscherm en de computer door middel van de audio kabel.
4	DVI-D Cable Sluit	de signaal kabel aan met de DVI-D output socket met de grafische kaart van de computer. Bevestig dan de schroeven aan de connector.

! OPGELET:

1. Zorg dat de VGA kaart van de computer de juiste kabel aansluit.
2. Zorg ervoor dat de vorm van de plugs gelijk is aan de vorm van de socket waarin ze worden aangesloten en dat geen van de pins gebogen of beschadigd is.

VGA

DVI-D

Veranderen van de stroomsterkte

1. Eerst drukt u op de hard power knop aan die u vindt naast de AC power socket van het beeldscherm.
2. Zet de stroom van het beeldscherm aan.
3. Zet de stroom van de computer aan.
4. Als de LED op de stroomtoets blauw wordt en de andere toetsen groen, dan betekent dat dat de computer klaar is voor gebruik. Wacht 10 seconden vooralceer het signaal van de video verschijnt. Als er geen blauw licht verschijnt op de powertoets of indien er geen videosignaal komt, dan moet u de connecties nakijken.

Aanpassen van de beeldscherm-settings

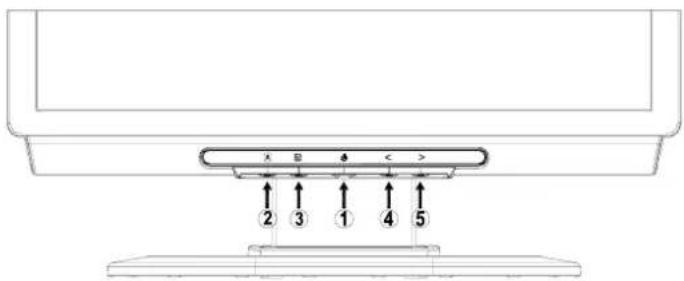

Externe Controlepunten

1		STROOM	Stroom aan/uitBlauw: stroom aanOranje: stilstand
2		AUTO	Als OSD actief is, dan drukt u exit om een sectie OSD te beeindigen. Als OSD niet-actief is, dan drukt u en het beeldscherm zal automatisch zijn positie optimaliseren, focussen en de tijd aanduiden.
3		OSD Functie	Druk om OSD te zien.Druk opnicuw om een selectie aan te duiden in OSD.
4	<	MIN	Als OSD actief is, druk om een OSD-optie te selecteren of veranderen. Als OSD niet-actief is, druk 1-maal, dan druk de toetsen < of> om het volume aan te passen.
5	>	PLUS	Als OSD actief is, druk om een OSD-optie te selecteren of veranderen. Als OSD niet-actief is, druk 1-maal, dan druk de toetsen < of> om het volume aan te passen.

Nederlands

OSD opties

Zie "Externe Controlepunten" op Pagina 5.

Om de OSD-settings aan te passen:

1. Druk op de MENU toets om het OSD menu te openen. Druk nogmaals om een selectie te maken uit de 10 OSD-functies.
2. Gebruik de toetsen < of >, om de controle op te lichten, en pas dan de controle aan dat het gewenste niveau.
3. Als u klaar bent met alle selecties, druk dan op de AUTO-toets om het OSD te beeindigen.

OSD Menu

KONTRAST:

Hier worden de lichte en donkere schaduwen van kleurschakeringen aangepast om een goed kontrast te krijgen.

HELDERHEID:

Hier wordt de helderheid van de foto op het scherm aangepast.

FoKus:

Hier wordt alle horizontale vaagheid verwijderd en wordt de foto klaar en scherp gemaakt.

Clock:

Als er vertikale strepen op de achtergrond van het scherm zijn dan wordt dit hier minder zichtbaar gemaakt door hun grootte te minimaliseren. Het verandert ook de grootte van het horizontale scherm.

H-Position:

Dit past horizontaal aan.

V-Position:

Dit past vertikaal aan.

KLEUR:

Er zijn 3 manieren om de kleuren aan te passen:

Warme (rood-wit)

Koude (blauw-wit)

Zoals de gebruiker het wenst:

U kan de kleuren aanpassen naar de intensiteit die uzelf verlangt.

TAAL:

Verander de OSD menu taal naar

English-Engels, Dutsch-Nederlands,

Español-Spaans, 简体中文-Vereenvoudigd

Chinees, 繁陽山 -Traditionell Chinees,

Français -Frans, Italiano -Italiaans,

cn 日本語-Japans.

OSD SETTING:

H-Position

V-Position

OSD Timeout

Hier wordt de positie van he OSD-venster op het scherm en de overgebleven tijd weergegeven.

AUTO CONFIG:

Het systeem is automatisch geconfigureerd.

INFORMATIE:

Hier wordt kort informatie gegeven op het scherm.

RESET:

Ga terug naar vorige settings.

EXIT:

Exit van OSD.

Probleemgevallen

Problemen Oplossingen
Power knop staat niet AAN	Kijk of de stroomswitch aan staat.Verzeker u ervan dat de stroomkabel aangesloten is.
Geen beeld	Kijk of de stroomswitch aan staat.Verzeker u ervan dat de stroomkabel aangesloten is.Verzeker u ervan dat de videokabel goed is aangesloten in de achterzijde van de monitor en de computer.Verplaats de muis of druk een willekeurige toets in om het beeldscherm uit “active off” toestand te brengen.
De afbeelding toont slechte kleuren	Zie "Kleur aanpassing" om RGB kleur aan te passen of selecteer kleurtemperatuur.
De afbeelding beweegt of er is een golfpatroon in de foto	Verplaats of doe alle stroombronnen uit die deze tegenwerking kunnen veroorzaken.Controleer de vidaokabel van het beeldscherm en verzeker u ervan dat geen enkele van de pins gebogen is.
De afbeeldingen is niet op schaal of mooi uitgelijnd.	Druk op auto toets en het beeldscherm zal automatisch de positie van de afbeelding optimaliseren.Zic "Positie aanpassing".

Nederlands

Let op:

Probeer niet om het beeldscherm zelf te repareren of de computer te openen.

Gelieve een gekwalificeerd ingenieur te contacteren als u geen oplossing vindt in het hoofdstuk probleemoplossingen.

Algemene specificaties

Item Specificatie

LCD Paneel

Display 20-inch vlak paneel actieve matrix TFT LCD
Max resolutie UXGA 1600×1200 pixels
Pixel Pitch 0.255 mm
Kleur	16.7M
Heiligkrit 250 cd/m2 (Typical)
Kontrast Ratio 600:1 (Typical)
Antwoord tijd 15ms +10ms /25ms (Tr+Tf/ typical)
Zichthoek Horizontaal 85° / 85° (Min.)
Zichthoek Verticaal 85° / 85° (min.)
Externe Controlepunten
Stroom toets ON/ OFF
Controle toetsen AUTO, MENU, < , >
OSD Functie
Kontrast / Heiligkrit Kontrast / Heiligkrit
Fokus / Clock Fokus / Clock
Positie	Positie
Kleur	Kleur
Taal	Taal
OSD setting OSD setting
Auto config	Auto config
Informatie	Informatie
Reset	Reset
Exit	Exit
Video Interface
Video	Analog 0.7V / Digital TMDS
Sync	TTL (+/-)
Audio	2W x 2
Plug & Speel	DDC2B
Stroom
Stroombron	100~240V AC, 50/60 Hz
Stroomverbruik gedurende normaal gebruik	< 60W
Stroomverbruik gedurende actief-uit operatie	< 3W
Afmetingen en Gewicht
Afmetingen (HXBXL)	449X439X197 mm (met standaard)
	449X426X134 mm (zonder standaard)
Gewicht (Netto/ Bruto)	7.0 Kg/ 9.2 Kg
