AL2021 - Monitor ACER - Manual de utilização gratuito

Tipo de produto	Monitor LCD 20 polegadas
Tamanho da tela	20 polegadas (diagonal)
Resolução máxima	1600 x 1200 pixels (UXGA)
Luminosidade	250 cd/m² (típica)
Contraste	600:1 (típico)
Tempo de resposta	15 ms + 10 ms / 25 ms (Tr+Tf típico)
Ângulo de visão horizontal	85° / 85° (mín.)
Ângulo de visão vertical	85° / 85° (mín.)
Cores exibíveis	16,7 milhões
Dimensões (com suporte)	449 x 439 x 197 mm
Dimensões (sem suporte)	449 x 426 x 134 mm
Peso líquido	7,0 kg
Peso bruto	9,2 kg
Alimentação	100-240 V CA, 50/60 Hz
Consumo normal	< 60 W
Consumo em espera	< 3 W
Interfaces de vídeo	VGA, DVI-D
Áudio	2 x 2 W (alto-falantes integrados)
Funções OSD	Contraste, luminosidade, nitidez, frequência, posição, cor, idioma, auto-config, restauração
Ângulo de inclinação	-5° a 20°
Plug & Play	DDC2B
Manutenção e limpeza	Desligar antes de limpar; usar um pano macio levemente umedecido com detergente suave; não pulverizar líquido diretamente
Segurança	Manter afastado de fontes de calor, não obstruir as aberturas de ventilação, não abrir o gabinete, chamar um técnico qualificado em caso de problema
Peças de reposição e reparabilidade	Conservar a embalagem original para transporte. Não tentar reparar sozinho – contactar um profissional autorizado.

Perguntas frequentes - AL2021 ACER

Como montar o monitor Acer AL2021?

Coloque a tela em uma superfície plana e limpa. Gire a base em 90° ao longo da linha traçada para montá-la. Use um pano sob a tela para protegê-la.

Como conectar o monitor a um computador?

Certifique-se de que o computador e o monitor estão desligados. Conecte o cabo VGA ou DVI-D à saída correspondente da placa gráfica e aperte os parafusos. Conecte também o cabo de áudio, se necessário. Por fim, conecte o cabo de alimentação.

Qual é o ângulo de inclinação do monitor?

O ângulo de visão pode ser ajustado de -5° a 20° para um conforto visual ideal.

Como limpar a tela com segurança?

Desconecte o monitor antes de limpar. Use um pano macio e sem fiapos, levemente umedecido com uma solução detergente suave. Nunca pulverize líquido diretamente na tela e evite qualquer contato com líquidos.

O que fazer se o LED não acender?

Verifique se o interruptor de alimentação está na posição ON e se o cabo de alimentação está corretamente conectado.

Por que não há imagem na tela?

Certifique-se de que o interruptor está na posição ON, que o cabo de alimentação e o cabo de vídeo estão bem conectados. Mova o mouse ou pressione uma tecla do teclado para sair do modo de espera.

Como ajustar as configurações de exibição via OSD?

Pressione o botão MENU para abrir o OSD. Use os botões < e > para navegar, depois MENU para confirmar. As opções incluem luminosidade, contraste, posição, etc. Pressione AUTO para sair.

O que fazer se a imagem tremer ou tiver ondas?

Afasta ou desligue os aparelhos elétricos próximos que possam causar interferências. Verifique também se os pinos do cabo de vídeo não estão danificados.

Quais são as especificações técnicas do monitor AL2021?

Resolução: 1600x1200 pixels (UXGA), luminosidade: 250 cd/m², contraste: 600:1, tempo de resposta: 25 ms, ângulos de visão: 85° em todas as direções, cores: 16,7 milhões.

Posso reparar o monitor sozinho em caso de falha?

Não. Nunca tente abrir o gabinete. Isso pode causar choque elétrico ou outros perigos. Consulte primeiro a seção Solução de problemas do manual e, em seguida, contacte um técnico qualificado se o problema persistir.

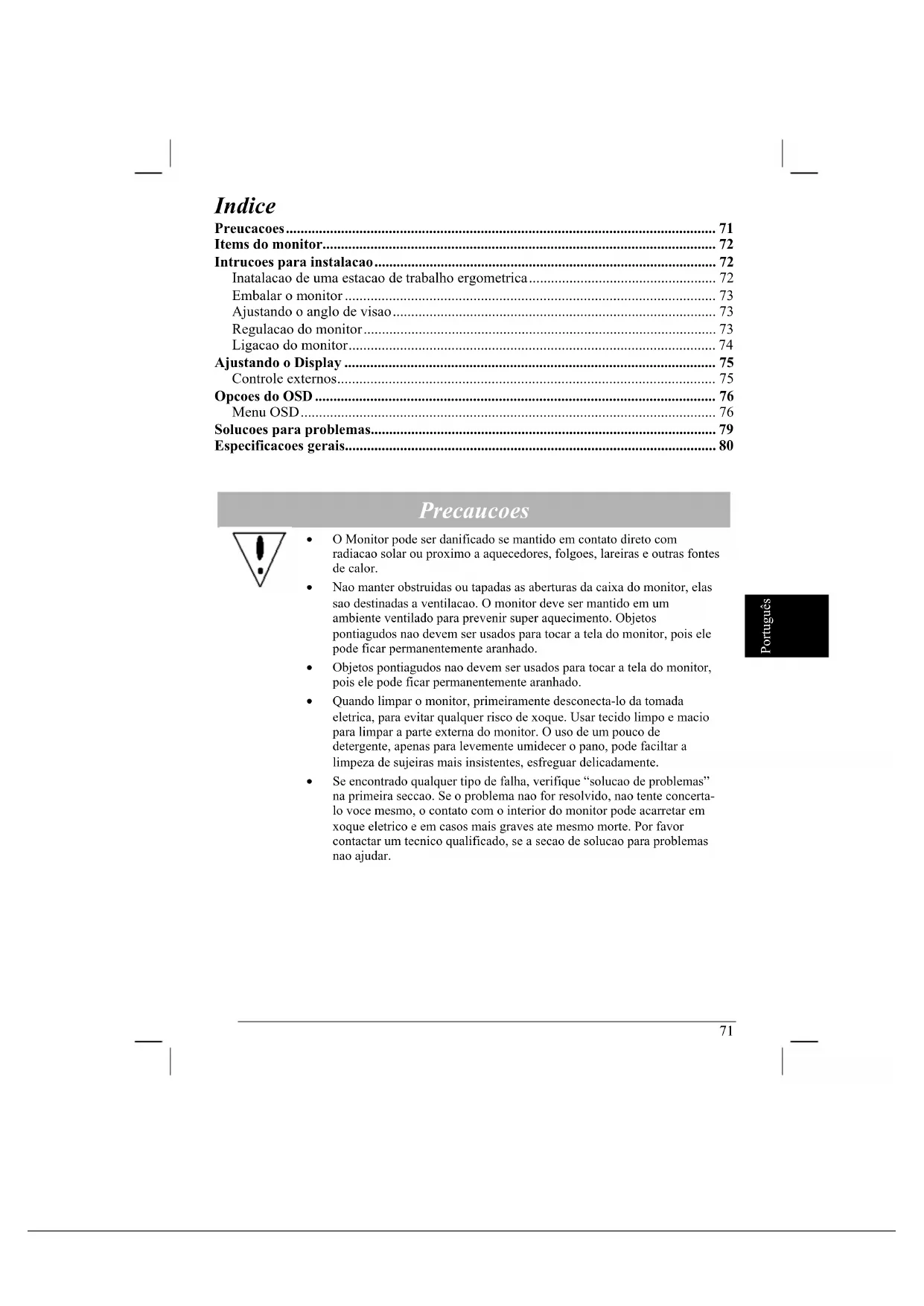

MANUAL DE UTILIZADOR AL2021 ACER

Intrucoes para instalacao....72

Inatalacao de uma estacao de trabalho ergometrica.... 72

Embalar o monitor....73

Ajustando o anglo de visao....73

Regulacao do monitor....73

Ligacao do monitor....74

Ajustando o Display 75

Controle externos....75

Opcoes do OSD 76

Menu OSD 76

Solucoes para problemas.... 79

Especificacoes gerais....80

Precaucoes

• O Monitor pode ser danificado se mantido em contato direto com radiacao solar ou proximo a aquecedores, folgoes, lareiras e outras fontes de calor.
• Nao manter obstruidas ou tapadas as aberturas da caixa do monitor, elas sao destinadas a ventilacao. O monitor deve ser mantido em um ambiente ventilado para prevenir super aquecimento. Objetos pontiagudos nao devem ser usados para tocar a tela do monitor, pois ele pode ficar permanentemente aranhado.
• Objetos pontiagudos nao devem ser usados para tocar a tela do monitor, pois ele pode ficar permanentemente aranhado.
• Quando limpar o monitor, primeiramente desconecta-lo da tomada eletrica, para evitar qualquer risco de xoque. Usar tecido limpo e macio para limpar a parte externa do monitor. O uso de um pouco de detergente, apenas para levemente umidecer o pano, pode facilitar a limpeza de sujeiras mais insistentes, esfreguar delicadamente.
• Se encontrado qualquer tipo de falha, verifique “solucao de problemas” na primeira seccao. Se o problema nao for resolvido, nao tente concerta-lo voce mesmo, o contato com o interior do monitor pode acarretar em xoque eletrico e em casos mais graves ate mesmo morte. Por favor contactar um tecnico qualificado, se a secao de solucao para problemas nao ajudar.

Componentes

Cabo de audio/Audio Cable

Manual do usuário/User Manual

Instrucoes para intalacao

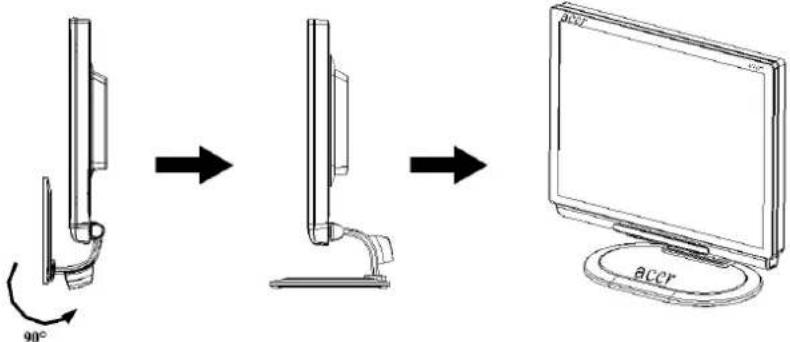

Fixacao do monitor

Português

1. Ajuste a base em um anglo de 90 graus.
2. Coloque o monitor em uma superficie plana e estavel.

Importante

Primeiramente ache uma superfície plana e limpa, então coloque o monitor em cima de um tecido limpo e seco para proteger o monitor.

Embalando o monitor

Guarde a caixa original do monitor, em caso de transporta-lo

Embalando o monitor:

1. Desconecte o cabo de força AC para ter certeza de que a força esta desliguada.
2. Gire a base do monitor para desliga-lo como mostra a figura a esquerda.

Ajustando o anglo de visao

O anglo de visao do monitor varia de 5 a 20 graus.

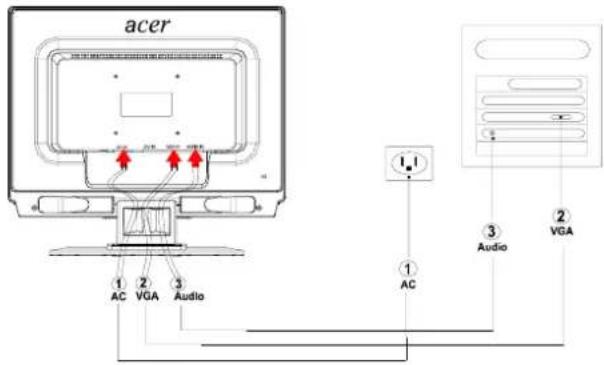

Regulacao do monitor

Cuidado: Certifique-se de que o computador e o monitor estão desliguados do plugue da tomada..

Conexao A: Monitor com cabo PC VGA

1	Power Code Ligue o	monitor ao cabo power, que devera ser ligao a uma tomada com potencial eletroco adequado.
2	VGA Cabo Conecte	o cabo do sinal ao VGH output soquete do cartao de graficos do computador. Entao aperte o encaixe
3	Audio cabo	Conecte o soquete input audio do monitor LCD, e o cabo de audio do computador.
4	DVI-D Cabo Conecte	o cabo do sinal ao soquete output DVD-D do cartao de grafico do computador. Entao aperte o encaixe

ATENCAO:

1. Certifique-se de que o cartao VGA do seu computador esta conectado ao seu correspondente cabo
2. Certifique-se de que o formato dos plugues e soquetes se encaixao, e que nehum dos pinos estejao tortos ou danificados.

VGA

DVI-D

Português

Liguando o monitor

1. Primeiro ligue o botao de força que esta atras da porta de corrente AC power do monitor.
2. Ligue o moniotor.
3. Ligar o computador.
4. Quando você ver o LED do butao power tornar-se azul, e o outro butao verde, isso indica que o computador esta pronto pra ser usado. Permita que o sinal do video apareca por dez segundos. Se nao ascender uma luz azul no butao power, ou sinal de video, verifique as conexoes.

Ajustando o Display

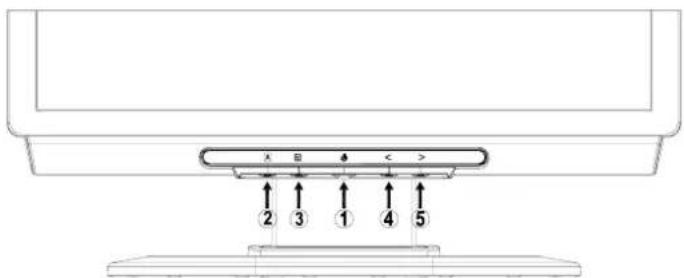

Controle externo

1		Ligar	Ligar/desligarAzul: LigadoLaranja: modo sleep
2		AUTO	Se o OSD estiver ativo, Pressione EXIT na selecao OSD. SE OSD estiver inativo, pressione e o monitor ira automaticamente optimizar a posicao,facus e rclogio no seu display.
3		Funcao OSD	Pressione para visualizar OSDPressione novamente para selecionar OSD.
4	<	MENOS	Se Osd estiver ativo, pressione para para seleccionar ou ajustar as opcoes do OSD. Se o OSD estiver inativo, pressione uma vez, entao pressionc < ou> para ajustar o volume.
5	>	MAIS	SE o OSD estiver ativo, pressione para seleccionar as opcoes do OSD. Se o OSD estiver inativo, pressione uma vez, entao pressione os butoes < ou> para ajustar o volume.

Opcoes do OSD

Verificar em controles externos na pagina 5.

Para ajustar o OSD:

1. Pressione em Menu para abrir o OSD. Pressione novamente para selecionar as dez funcoes do OSD.
2. Use os butoes < ou >, para ajustar o nivel desejavel.
3. Apos selcionar todas as opcoes, pressione o butao AUTO para sair do OSD.

CONTRASTE:

Para atingir um contraste adequado entre as cores, promovendo uma melhor qualidade de imagem.

BRILHO/BRIGHTNESS:

Ajuste do brilho das imagens na tela.

Focus/Focus:

Para remocao de qualquer distorcao horizontal, promovendo uma imagen mais nitida.

Relogio:

Em caso de qualquer tipo de falha vertical no fundo da tela, esta função ira torna-lo menos perceptivel, diminuindo o seu tamanho.tambem muda o tamanho horizontal da tela.

H-Position:

Para o ajuste horizontal

V-Position:

Para ajuste vertical

CORES:

Quente (branco avermelhado)

Frio (branco azulado)

Voce pode ajustar as cores vermelho, verde e azul na intensidade desejavel.

LINGUAS:

Seleccione no OSD menu línguas

English-Ingles, Deutsch -Alemao,

Espanhol-espanhol, 简体中文-chines

simplificado, 繁陽|↓ -chines tradicional,

Français -frances, Italiano -Italian,

and「本語-japones.

Configurando OSD:

H-posicao

V-posicao

OSD Timeout

Essa funacao muda a posicao da janela OSD na tela e a hora da tela.

AUTO CONFIG:

Ativa o sistema de auto configuracao

INFORMATION:

Essa janela mostra as frequencias horizontais e verticais, a polaridade da sincronizacao e a resolucao das imagens recebidas do computador ou da placa de vídeo.

RESET:

Para resetar todos os ajustes

EXIT:

Para sair do OSD

Solucao para problemas/Troubleshooting

Problemas Possíveis	solucoes
O LED power nao esta ligado	Verifique se o botao power esta na posicao ONCertifique-se de que o fio esta devidamente conectado.
Sem imagem	Verificar se o botao POWER esta na posicao ONGaranta que o fio esta conectado.Certifique-se de que o cabo de video esta seguramente conectado a parte traseira do computador.Mova o mouse ou pressione qualquer tecla, para fazer com que o moniotr sai do modo “active off”
Imagem mostrando cores improprias	Ver " Color Adjustment " para ajustar cores RGB ou para selecionar a temperatura da cor
Prescenca de ondas nas imagens	Mover objetos eletronicos que estao nas proximades, e que estejao causando interferencia.Verifique o cabo de video do monitor e assegure de que nehum dos pinos estao frouxos.
A imagem nao esta centrada ou no tamanho adequado.	Pressione select/auto e o moniotr ira automaticamente regular a posicao do seu displayVer ” ajuste de posicao”.

Cuidado: nao tente abrir o computador. Procurar um profissional qualificado, se os problemas nao puderem ser solucionados.

Especificacoes gerais

Item Especificacao
LCD Panel

Display 20-inch Flat panel active-matrix TFT LCD
Resolucao maxima UXGA 1600×1200 pixels
Pixel Pitch 0.255 mm
cores	16.7M
brilho 250 cd/m2 (Typical)
Contrast	600:1	(Typical)
tempo 15ms +10ms /25ms (Tr+Tf / typical)
Anglo de visao horizontal 85° / 85° (Min.)
Anglo de visao vertical 85° / 85° (min.)
Controle externos
Butao Power ON/ OFF
Butoes deControle AUTO, MENU, < >
Funcao OSD
Contraste / Brilho Contraste / brilho
Focus / Relogio Focus / Relogio
Posicao	Posicao
Colres	Cores
Linguas	Linguas
OSD ajustes OSD ajustes
Config. Auto.	Config. Automatica
Informacoes	Informacoes
Reset	Reset
Exit	Exit
Video Interface
Video	Analog 0.7V / Digital TMDS
Sync	TTL (+/-)
Audio	2W x 2
Plug & Play	DDC2B
Power
potencia	100~240V AC, 50/60 Hz
Consumo de energia durante operacao normal	< 60W
Consume de energia durante a operacao do modo active off.	< 3W
Dimension and Weight
Dimensao (W×H×D)	449X439X197 mm (with stand)
	449X426X134 mm (without stand)
peso (Net/ Gross)	7.0 Kg/ 9.2 Kg
