• 不似顯示器放在靠近熱泡的均力，如閘援器或陽光射射的均力。顯示器和放在不穩、通貨的均力。
• 顯示器外設上的開口或小步起通貿列的，約勿將之書信或們任何物种。
• 液晶顯示著者防傷，應避免引指引戒害求砸餾。
• 清潔前，請先入醬劑。請使用下插個間的軟質材料擦拭，而非一般的紙屑。以同時而且使用的玻璃填充劑，但起一兩面摺隔濾在管狀上。
• 論勿自行修理本產品！不斷的拆卸可能會自商險性！若自無法藉印【問題變型】拆除的故障，請洽副業的維修服務人計。

系统配置及附件

液晶顯示器

証號線(VGA)

南洞線

証號線(DVI-D)

节洞線

使刊=刊
User Manual

少柴説明

榮機

繁體中文

90° accr

1. 將顯示器登載與座沿著座坐上的軌道拦轉90°.

2. 使顯示器不穩於真面上。

真剧

在5.開始前，先將乾淨的正用或而判刻在一正理的表面上门便取下的顯示器登載能被放置在乾淨正理的符号，不受到排言。輕輕的反出顯示器，引將座席調整至適斯能解。

装箱步骤

如果需用裝箱，請保留原始紙箱和印装材料。

引基箱切聚如下：

1. 投押青源線(請確認所有制邊設備的青源都關閉)。
2. 論將即示器突坐拦轉成如「關」，再放「紙箱。

調整則的

您中調整顯示器管件的兩的從 -5°\~+20°

連線

注意: 在開始連線前,請確認關閉顯示器及控制器的停滯。

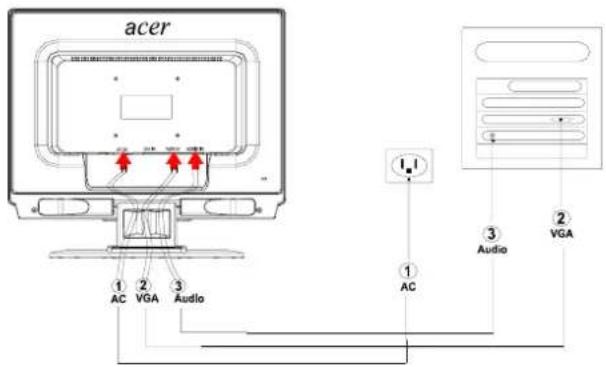

迪線 A: 計號線(VGA)

acer 1 AC 2 VGA 3 Audio ① ① ③ Audio ② VGA

繁體中文

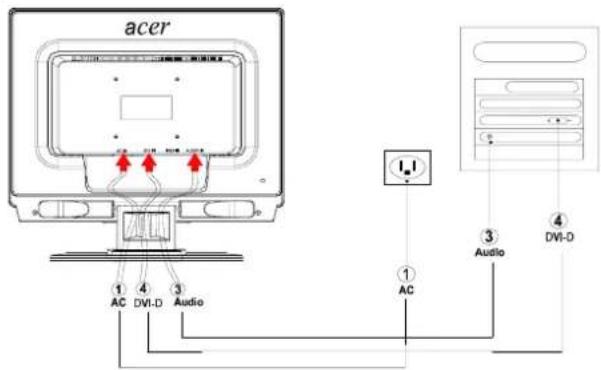

連線 B: 許號線(DVI-D)

1	音源線 將音源線下	形插指1顯示器以後的(AC IN)插框上,音源線出形插插頭指2 AC 音源插座
2	訊號線(VGA) 訳號線	是一端連接顯示器(VGA IN)插框上,請將另一端接上PC的顯示卡輸出端,並將關絲鎖上
3	音源線	將音源線上的一端插3顯示器上的音源輪4 (AUDIO IN),另一端接上PC的音源輸出端
4	訊號線(DVI-D) 訳號線	是一端連接顯示器(DVI-D IN)插框上,請將另一端接上PC的顯示卡輸出端,並將關絲鎖上

! 蔡花:

1. 落箱記你的顯示卡，連接合適的訊號線。
   2.請注意 PIN 劉動和連接方向，不因壓迫轉向指針

VGA

DVI-D

開啓書源

1. 先將顯示器上音源插座的開關打開。
2. 將將控制面板上的音頻開關打開。
3. 扩開青貓的青源。
4. 按制面板上看源架上的LED燈會跟視鏡的，其他接號LED燈會跟視線的，營動影像會在千秒後出現。如果LED燈不起顯的或是沒有任何影像出現，請檢查連線是否正常。

營彩線上操作

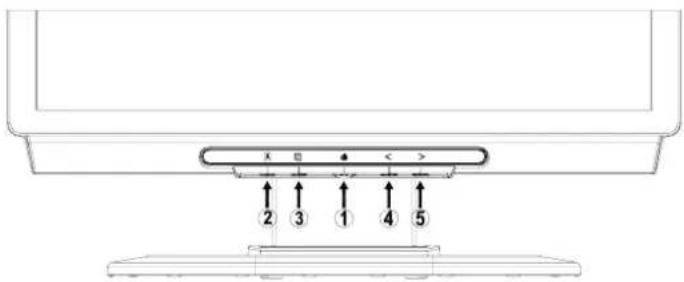

2 3 1 4 5

功能控制説明

1		活源制制 警式	一活源制制 橘的一活模式
2		自动调整型	未造 ^7 OSD:執行自動調整功能可造 ^7 OSD:退出OSD選用
3		OSD Function	未造 ^7 OSD:顯示OSD選用可造 ^7 OSD:隱署OSD選項
4	<	利用/減少變	未造 ^7 OSD:直接按此變作作爲調整/減少“削量”的快速變。可造 ^7 OSD:按此變選擇/減少該調整功能
5	>	利用/增加變	未造 ^7 OSD:直接按此變作作爲調整/增加“削量”的快速變。可造 ^7 OSD:按此變選擇/增加該調整功能

繁體中文

OSD MENU 操作

當您按下 MENU 錦可用出 OSD 功能表，繼續按 MENU 錦可選擇功能表中一種功能中的某一個項目。在 OSD 功能術上還走您想向調整的功能，接著按自動調整到 AUTO 錦將出口體中臨轉紅後便下進行調整。請判可<，>錦將書向調合您想向的狀態到下。

OSD Menu

AUTO:Exit MENU:Enter Contrast 50 Brightness 100

Contrast (對戶):

可來調整營業影像的對度

Brightness (孤叟):

可來調整營計影像的难度

AUTO:Exit MENU:Enter Focus 15 Clock 50

Focus (相径)

調整圖像的焦距(相位)

Clock (時脈)

調整像素的頻率。

AUTO:Exit MENU:Enter H.Position 50 V.Position 18

H-Position (水圧圧圧):

列來將聲幕影像往全段徑向移。可數數字 傳為0至100。

V-Position (彐彐)

列來將營幕影像往上或往下移。自數說也伸為0至100。

AUTO:Exit MENU:Enter Warm Cool User

COLOR(韵)

您可口選擇系統所提供的三種的調少：

Warm 暖句詞:

Cool 淳的調

User 使叫者自走

自行主義 RED (紅)，GREEN (綠)，BLUE (藍) 的伸。

AUTO:Exit MENU:Enter English Deutsch GopeAot 墨砂丸 墨砂丸 墨砂丸 墨砂丸

LANGUAGE (譯言):

共有广種語言中供氣換，分別是

English-英↓、Deutsch-德↓、

Español-単字、简体中文-簡韻単、繁韻単、Français-法文、

OSD Timeout (OSD 顯示時間設定)

可來設定OSD功能表在登載目的位置及書面傳留的時間。

AUTO:Exit MENU:Enter Auto Config

Auto Config (自动调整)

系統自動調整圖面。

AUTO:Exit MENU:Enter 1024 X 768 H: 60KHz V: 76Hz Analog Input

INFORMATION (模式背景):

顯示証號種類、解析變異頻率。

AUTO:Exit MENU:Enter Reset

Reset (恢复出藏模式)

會將 OSD 功能表上所有的設定値重新設定它用系統的預設値。

AUTO:Exit MENU:Enter Exit

Exit (結內調整)

問題處筆

問題可能奏效的解決方法
音源 LED 未移	• 檢布音源開關是否處於 ON• 電迪接音源線
禁圖像	• 檢布音源開關是否處於 ON• 電迪接音源線• 種走訊號線可準確地插了框中• 在使列的過程中,顯示器可能會因爲省雷設計而自動關閉,請隨或按一個筆看影像是否恢復。
圖像有的影缺陷	• 請參考【的影設定】來調節 RGB 的影或選擇的詞。
圖像說明或出現波紋狀	• 移除制道可能會造成時工擾的時工設則。• 檢布顯示器的信號線並控制括外不發生變出。
營計圖像未另用成大小不對	• 口門按自動調整變來將登載自動到最佳狀態。• 參考並限制設立。

繁體中文

注意：新對不移自「折機器或自行維修；如果問題無法與上列的方式解決，請抄您的經鋪商處理！

庫胎價格

項目規格

LCD 營軒

解析要（最小值） UXGA 1600×1200 pixels

最小顯示開位 0.255 mm

的彩 16.7M

250 cd/m² (Typical)

對戶率 600:1 (Typical)

[回應時間 15ms +10ms /25ms (Tr+Tf / typical)

Foucs / Clock 相位 / 時張設電

Position 位置設定

Color 的彩影

Language 声言設志

OSD setting

OSD

Auto Config

自動調整

Information

模式省計

Reset

恢复出路模式

Exit

結內詞聲

輸：訊號

Video

Analog(剂) 0.7V / Digital(鼓)TMDS

Sync

TTL (+/-)

Audio

2W x 2

随插则叫 DDC2B

西演

门建的通门性音源 100\~240V AC, 50/60 Hz

工能狀態下的最大耗青量 <60W

省常状态下的最大耗青限 <3W

[Unreadable]

W×H×D

• 不要把显示器放在靠近热源的地方，如电暖器或阳光直射的地方。显示器要放在平稳、通风的地方。
• 显示器外壳上的开口或小孔是通风用的，切勿将之盖住或置入任何物品。
• 液品显示屏容易刮伤，应避免以指甲或笔尖碰触。
• 清洁前，请先切断电源。请使用不掉棉屑的软质布料擦拭，而非一般的纸巾。必要时可以使用玻璃亮光剂，但是切勿直接喷洒在屏幕上。
• 请勿自行修理本产品! 不当的拆卸可能会有危险性! 若有无法藉由【问题处理】排除的故障，请洽专业的维修服务人员。

系统配备及附件

液晶显示器

讯号线(VGA)

电源线

讯号线(DVI-D)

音源线

使用手册
User Manual

安装说明

装机

90° accr

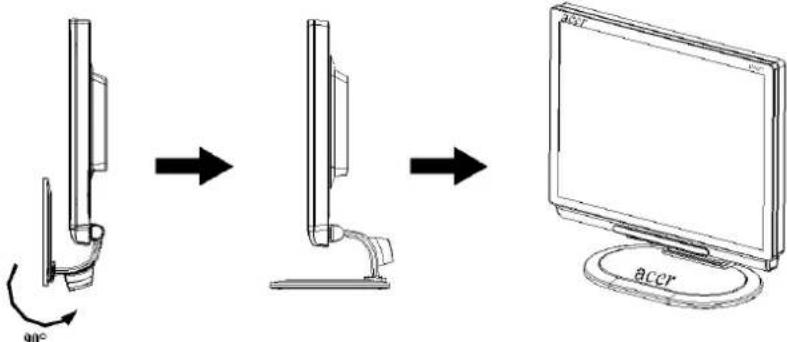

1. 将显示器屏幕与底座沿着底座上的轨道扭转 90^ .
2. 使显示器平稳置于桌面上。

重要

在你开始前，先将干净的毛巾或布料铺在一平坦的表面上以便取下的显示器屏幕能被放置在干净平坦的地方，不受到损害。轻轻的取出显示器，再将底座调整至适当位置。

装箱步骤

如果需要再装箱，请保留原始纸箱和包装材料。

再装箱步骤如下:

1. 拔掉电源线(请确认所有接口设备的电源都已关闭)。
2. 请将顯示器与底座扭轉成如右图，再放入纸箱。

调整视角

您可调整此显示器屏幕的视角从 -5^ +20^

联机

注意: 在开始联机前，请确定关闭显示器及计算机的电源。

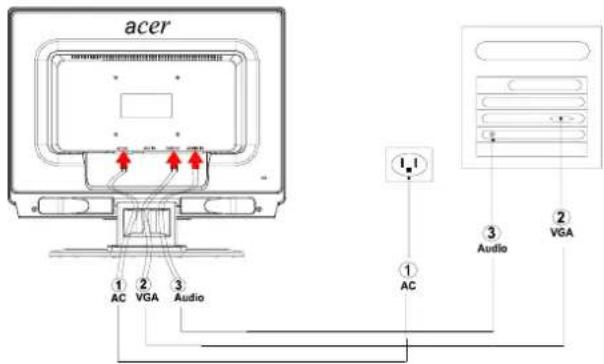

联机 A: 讯号线(VGA)

acer 1 AC 2 VGA 3 Audio 1 AC 3 Audio 2 VGA

联机 B: 讯号线(DVI-D)

1	电源线 将电源线凹	形端插入显示器背后的(AC IN)插槽上,电源线凸形端插头插入 AC 电源插座
2	讯号线(VGA) 讯号线的一端连接显示器(VGA IN) 插槽上,请将另一端接上 PC 的显示卡输出端,并将螺丝锁上
3	音源线	将音源线上的一端插入显示器上的音源输入孔(AUDIO IN),另一端接上 PC 的音源输出端
4	讯号线(DVI-D) 讯号线的一端连接显示器(DVI-D IN) 插槽上,请将另一端接上 PC 的显示卡输出端,并将螺丝锁上

! 警告:

1. 请确认你的显示卡，连接合适的讯号线。

2. 请注意 PIN 脚数和连接方向，不要压迫弯曲指针

VGA

DVI-D

开启电源

1. 先将显示器上电源插座旁的开关打开。

2. 再将控制面板上的电源开关打开。

3. 打开计算机的电源。

4. 控制面板上电源钮上的 LED 灯会呈现蓝色，其它按钮 LED 灯会呈现绿色，屏幕影像会在十秒后出现。如果 LED 灯不是蓝色或是没有任何影像出现，请检查联机是否正常。

简体中文

屏幕线上操作

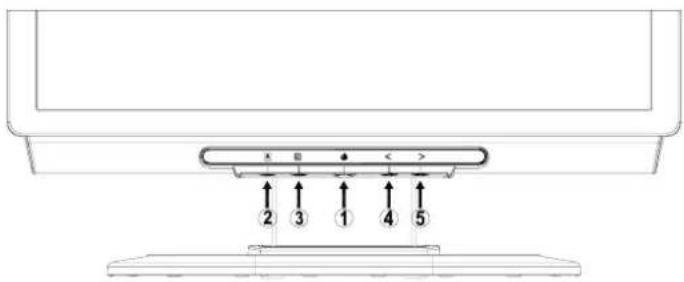

2 3 1 4 5

功能控制说明

1		电源开关 蓝色—电源开启 橘色—省电模式
2		自动调整钮	未进入 OSD:执行自动调整功能已进入 OSD:退出 OSD 选单
3		OSD Function	未进入 OSD:显示 OSD 选单已进入 OSD:确认 OSD 选项
4	<	向左/减少键	未进入 OSD:直接按此钮可作为调整/减少“音量”的快速键。已进入 OSD:按此钮选择/减少该调整功能
5	>	向右/增加键	未进入 OSD:直接按此钮可作为调整/增加“音量”的快速键。已进入 OSD:按此钮选择/增加该调整功能

简体中文

OSD MENU 操作:

当您按下 MENU 键可以叫出 OSD 菜单，继续按 MENU 键可选择菜单中十种功能中的某一个项目。在 OSD 功能窗口上选定您想要调整的功能，接着按自动调整钮 AUTO 键将画面字体由蓝转红后便可进行调整。请利用 <，> 键将画面调至您想要的状态即可。

OSD Menu

AUTO:Exit MENU:Enter Contrast 50 Brightness 100

Contrast (对比度):

用来调整屏幕影像的对比度

Brightness (亮度):

用来调整屏幕影像的亮度

AUTO:Exit MENU:Enter Focus 15 Clock 50

Focus (相位)

调整图像的焦距(相位)

Clock (时序)

调整像素的频率。

简体中文

AUTO:Exit MENU:Enter H.Position 50 V.Position 18

H-Position (水平位置):

用来将屏幕影像往左或往右移。有效设定值为 0 至 100。

V-Position (垂直位置):

用来将屏幕影像往上或往下移。有效设定值为 0 至 100。

AUTO:Exit MENU:Enter Warm Cool User

COLOR(色彩)

您可以选择系统所提供的三种色调之一:

Warm 暖色温

Cool 冷色温

User 使用者设定

自行定义 RED (红), GREEN (绿), BLUE (蓝) 的值。

AUTO:Exit MENU:Enter English Deutsch EspeNet Italy Basilian

LANGUAGE (语言):

共有八种语言可供切换，分别是

English-英文、Deutsch-德文、

Español- 西班牙文、简体中文-简体中文、繁体中文、Français-法文、

Italiano-意大利文、日本语-日文。

AUTO:Exit MENU:Enter H.Position 50 V.Position 50 OSD Timeout 120

OSD Timeout (OSD 顯示时间設定)

用来设定 OSD 菜单在屏幕中的位置及画面停留的时间。

AUTO:Exit MENU:Enter Auto Config

Auto Config (自动调整)

系统自动调整画面。

AUTO:Exit MENU:Enter 1024 X 768 H: 60KHz V: 76Hz Analog Input

INFORMATION (模式信息):

显示讯号种类、分辨率与频率。

AUTO:Exit MENU:Enter Reset

Reset (恢复出厂模式)

会将 OSD 菜单上所有的设定值重新设定回系统的默认值。

AUTO:Exit MENU:Enter Exit

Exit (退出菜单)

问题处理

问题 可能奏效的	解决方法
电源 LED 未亮	· 检查电源开关是否处于 ON· 应连接电源线
无图像 · 检查电源开关是否处于	ON· 应连接电源线· 确定讯号线有准确地插入槽中· 在使用的过程中,显示器可能会因为省电设计而自动关闭,请随意按一个键看影像是否恢复。
图像有色彩缺陷	· 请参考【色彩设定】来调节 RGB 色彩或选择色调。
图像跳跃或出现波纹状 · 移除周遭	可能会造成电子干扰的电子设备。· 检查显示器的信号线并确保插针不发生弯曲。
屏幕图像末居中或大小不对 · 可以	按自动调整钮来将屏幕自动调到最佳状态。· 参考位置设定。

注意： 绝对不要自己拆机器或自行维修；如果问题无法以上列的方式解决，请找您的经销商处理

简体中文

产品规格

项目 规格

LCD屏幕
屏幕				20-inch Flat panel active-matrix TFT LCD
分辨率(最大值)				UXGA 1600×1200 pixels
最小显示单位				0.255 mm
色彩				16.7M
亮度				250 cd/m2 (Typical)
对比率				600:1 (Typical)
响应时间				15ms +10ms /25ms (Tr+Tf / typical)
水平目视角度				85°/85° (Min.)
垂直目视角度				85°/85° (Min.)
使用者控制钮
	电源钮			ON/OFF
	O	S	D	AUTO, MENU, 钝, >
O	S	D		控件口
Contrast / Brightness				对比/明亮设定
Focus / Clock				相位/时序设定
Position				位置设定
Color				色彩设定
Language				语言设定
	O	S	D	OSD 设定	s	e	t	t	i	n	g
Auto Config				自动调整
Information				模式信息
Reset				恢复出厂模式
	E	x	i	退出菜单
输入讯号
	V	i	d	Analog(模拟) 0.9V / Digital(数字) TMDS
Sync TTL (+/-)
	Audio 2W x 2
随插即用				DDC2B
电源
内建的通用性电源				100~240V AC, 50/60 Hz
正常状态下的最大耗电量				<60W
省电状态下的最大耗电量				<3W
尺寸与重量
尺寸(W×H×D)				449X439X197 mm (with stand)
449X426X134 mm (without stand)
重量(净重/毛重)				7.0 Kg/9.2 Kg
