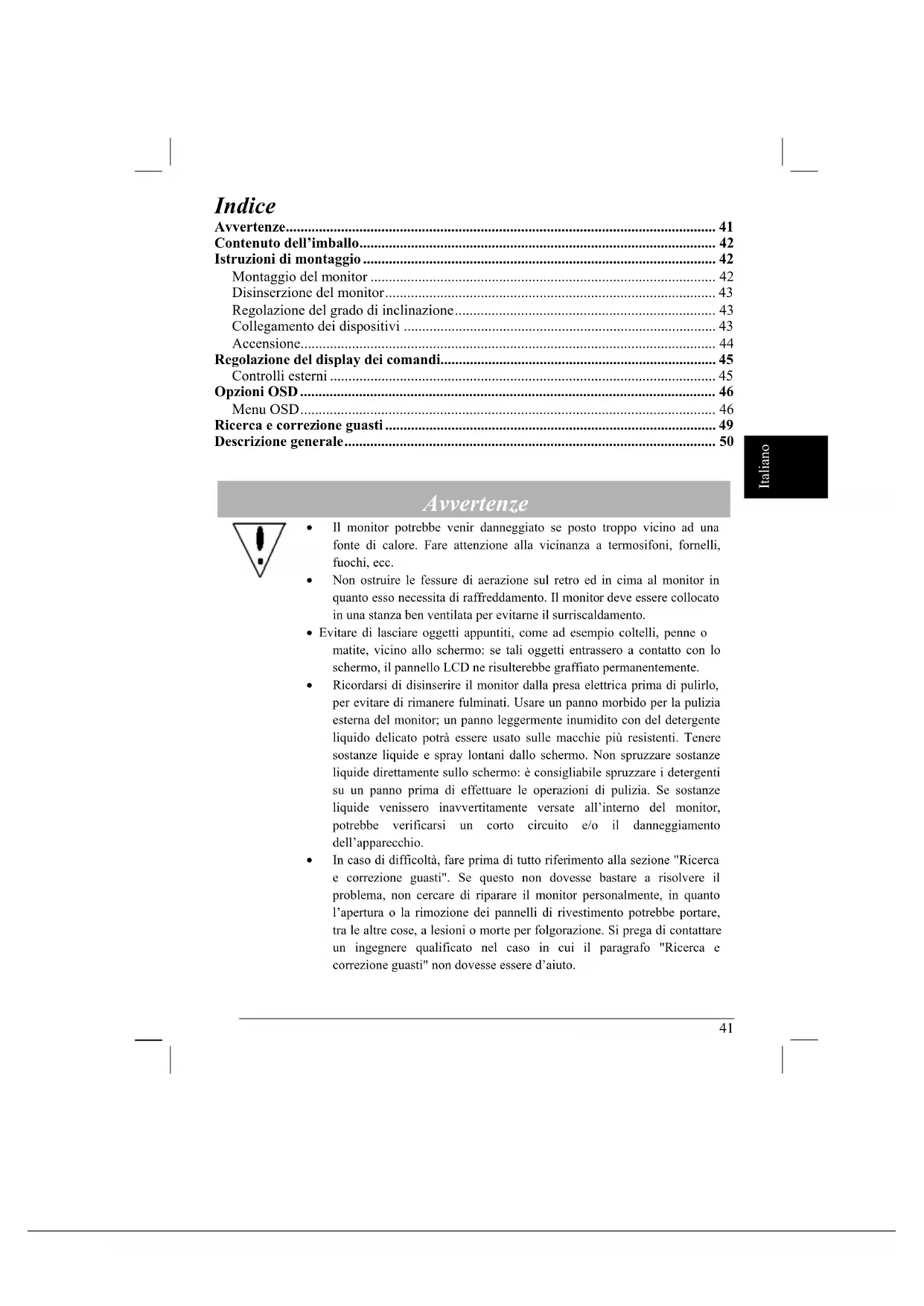

Contenuto dell'imballo....42

Istruzioni di montaggio 42

Montaggio del monitor 42

Disinserzione del monitor....43

Regolazione del grado di inclinazione.... 43

Collegamento dei dispositivi 43

Accensione....44

Regolazione del display dei comandi.... 45

Controlli esterni 45

Opzioni OSD 46

Menu OSD....46

Ricerca e correzione guasti 49

Descrizione generale.... 50

Avvertenze

• Il monitor potrebbe venir danneggiato se posto troppo vicino ad una fonte di calore. Fare attenzione alla vicinanza a termosifoni, fornelli, fuochi, ecc.
• Non ostruire le fessure di aerazione sul retro ed in cima al monitor in quanto esso necessita di raffreddamento. Il monitor deve essere collocato in una stanza ben ventilata per evitarne il surriscaldamento.
• Evitare di lasciare oggetti appuntiti, come ad esempio coltelli, penne o matite, vicino allo schermo: se tali oggetti entrassero a contatto con lo schermo, il pannello LCD ne risulterebbe graffiato permanentemente.
• Ricordarsi di disinserire il monitor dalla presa elettrica prima di pulirlo, per evitare di rimanere fulminati. Usare un panno morbido per la pulizia esterna del monitor; un panno leggermente inumidito con del detergente liquido delicato potrà essere usato sulle macchie più resistenti. Tenere sostanze liquide e spray lontani dallo schermo. Non spruzzare sostanze liquide direttamente sullo schermo: è consigliabile spruzzare i detergenti su un panno prima di effettuare le operazioni di pulizia. Se sostanze liquide venissero inavvertitamente versate all'interno del monitor, potrebbe verificarsi un corto circuito e/o il danneggiamento dell'apparecchio.
• In caso di difficoltà, fare prima di tutto riferimento alla sezione "Ricerca e correzione guasti". Se questo non dovesse bastare a risolvere il problema, non cercare di riparare il monitor personalmente, in quanto l'apertura o la rimozione dei pannelli di rivestimento potrebbe portare, tra le altre cose, a lesioni o morte per folgorazione. Si prega di contattare un ingegnere qualificato nel caso in cui il paragrafo "Ricerca e correzione guasti" non dovesse essere d'aiuto.

Contenuto dell'imballo

Monitor LCD

Cavo VGA

Cavetto elettrico

Cavo DVI-D

Cavetto audio

Manuale d'impiego

Istruzioni di montaggio

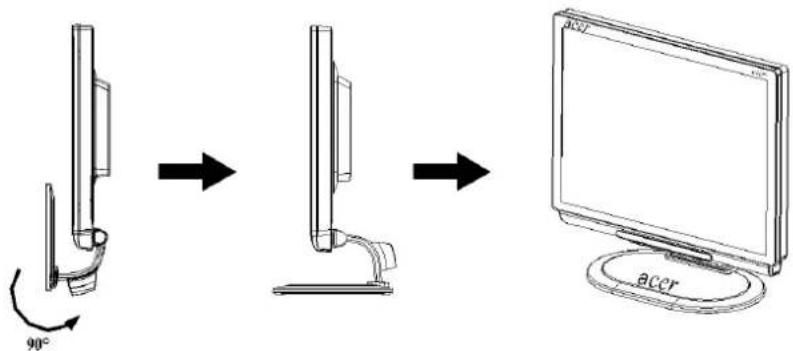

Montaggio del monitor

1. Curvare di 90°il piedistallo seguendo la scalanatura.
2. Collocare il monitor su un tavolo o una superfice piana.

Importante

Per prima cosa, assicurarsi che la superficie ove verrà collocato il monitor, dopo averlo rimosso dal supporto, sia pulita e piana; quindi, porre un panno asciutto e pulito sotto al monitor per proteggerlo ulteriormente.

Come rimballare il monitor

Conservate lo scatolone originale e i materiali d'imballaggio nnen nell'eventualità che dobbiate spedire o trasportare il monitor.

Come rimballare il monitor:

1. Disinserire il cavetto elettrico AC per accertarsi che il monitor sia s pento.
2. Piegare il piedistallo come nella figura accanto per chiudere il monitor.Mettere il monitor nello scatolone.

Regolazione del grado di inclinazione

Il grado di inclinazione del monitor varia da -5^20^ .

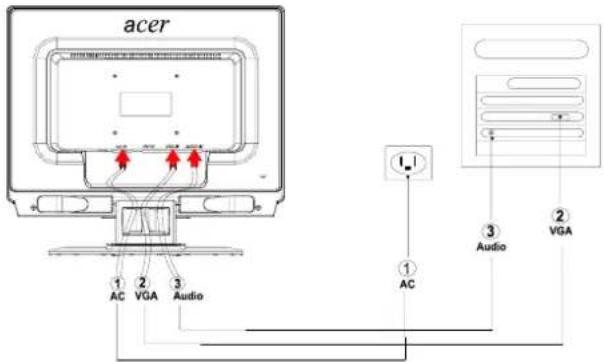

Collegamento dei dispositivi

Attenzione: Assicurarsi che il computer e il monitor siano entrambi disinseriti dalla rete elettrica.

Collegamento A: Monitor-a-Cavo PC VGA

Italiano

acer 1 AC 2 VGA 3 Audio 1 AC 3 Audio 2 VGA

1	Cavetto elettrico	Collegare il monitor al cavetto elettrico e successivamente inserirlo ad una presa elettrica adeguata.
2	Cavo VGA	Collegare il cavo del segnale alla presa di uscita VGA della scheda grafica del computer, quindi avvitate le viti di sicurezza del raccordo.
3	Cavo audio	Collegare il monitor LCD al computer con il cavo audio, inserendo le presa di entrata del cavo.
4	Cavo DVI-D	Collegare il cavo del segnale alla presa di uscita DVI-D della scheda grafica del computer, quindi avvitate le viti di sicurezza del raccordo.

Italiano

! AVVERTENZA:

1. Assicurarsi che la scheda VGA del vostro computer sia collegata al cavo corretto.

2. Assicurarsi che la forma della spina combaci esattamente con la forma della presa in cui va inserita; e che nessuno degli aghi nella spina sia piegato o in alcun modo danneggiato.

VGA

DVI-D

Accensione

1. Per prima cosa, accendete l'interruttore posto accanto alla presa di corrente del monitor.
2. Accendete il monitor.
3. Accendete il computer.
4. Quando il LED sul tasto di accensione diventa blu, e l'altro tasto verde, il computer è pronto per l'uso. Aspettate 10 secondi fino alla comparsa del segnale video. Se non vedete la luce blu sul tasto di accensione o un segnale video, controllate i collegamenti.

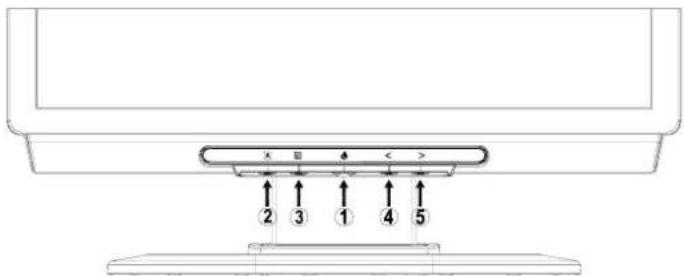

Regolazione del display dei comandi

x 2 3 1 4 5

Controlli esterni

1		POWER	on/off (acccso/spcento)Blu: accesoArancione: in attesa
2		AUTO	Se lo OSD è attivato, premere per una selezione OSD. Se lo OSD non è attivato, premere e il monitor ottimerà automaticamente la posizione, la nitidezza e l'orologio del vostro display.
3		Funzioni OSD	Premere per visualizzare il menu OSD.Premere di nuovo per una selezione OSD.
4	<	MENO	Se lo OSD è attivato, premere per scegliere o modificare le opzioni OSD. Se lo OSD non è attivato, premere una volta, e poi premere il tasto < oppure > per regolare il volume.
5	>	PIU'	Se lo OSD è attivato, premere per scegliere o modificare lc opzioni OSD. Se lo OSD non è attivato, premere una volta, e poi premere il tasto < oppure > per regolare il volume.

Italiano

Opzioni OSD

Fate per favore riferimento ai "Controlli esterni" a pagina 5.

Per regolare le funzioni OSD:

1. Premere il tasto MENU per aprire il menu OSD. Premere di nuovo per scegliere tra le 10 funzioni OSD.
2. Usare I tasti per evidenziare un comando, quindi regolare il comando al livello desiderato.
3. Al termine della selezione, premere il tasto AUTO per uscire dal menu OSD.

Menu OSD

AUTO:Exit MENU:Enter Contrast 50 Brightness 100

Contrasto:

Regolazione del tono di colore chiaro/scuro per ottenere un contrasto gradevole.

Luminosità:

Regolazione della luminosità dell'immagine sullo schermo.

AUTO:Exit MENU:Enter Focus 15 Clock 50

Nitidezza (Messa a fuoco):

Per eliminare l'effetto di distorsione orizzontale e rendere l'immagine chiara e nitida.

Orologio:

In presenza di righe verticali sul fondo dello schermo, questo comando serve a renderle meno evidenti minimizzandone le dimensioni. Serve inoltre a modificare le dimensioni dello schermo orizzontale.

AUTO:Exit MENU:Enter H.Position 50 V.Position 18

O.Posizion:

Regolazione della posizione orizzontale.

V. Posizion:

Regolazione della posizione verticale.

AUTO:Exit MENU:Enter Warm Cool User

COLORE:

Ci sono tre modi di regolare il colore:

Caldo (bianco rossastro)

Freddo (bianco bluastro)

Utente:

Potete regolare i colori rossa, verde e blu all'intensità che preferite.

AUTO:Exit MENU:Enter English Deutsch Español English Français Italiano 日本語

LINGUA:

Selezionate il menu OSD per la lingua:

English-Inglese, Deutsch-Tedesco,

Español-Spagnolo, 简体中文-Cinese

semplificato, 繁帽] -Chinese tradizionale,

Français -Francese, Italiano -Italiano,

e 十本語-Giapponese.

AUTO:Exit MENU:Enter H.Position 50 V.Position 80 OSD Timeout 120

Impostazione OSD:

O. Posizion

V. Posizion

Intervallo OSD

Per modificare la posizione della finestra di dialogo OSD sullo schermo e il suo tempo di visualizzazione.

AUTO:Exit MENU:Enter Auto. Config

Autoregolazione:

Il sistema procede all'autoregolazione.

AUTO:Exit MENU:Enter 1024 X 768 H: 60KHz V: 78Hz Analog Input

INFORMAZIONI:

Questo comando mostra delle brevi informazioni sullo schermo.

AUTO:Exit MENU:Enter Reset

Restore:

Per ritornare all'impostazione in default.

AUTO:Exit MENU:Enter Exit

Uscita:

Per chiudere il menu OSD.

Ricerca e correzione guasti

Problema Possibile	Soluzione
Il LED d'accensione non è acceso	Controllare se l'interruttore d'accensione è su ON.Assicurarsi che il cavo elettrico sia collegato.
Non c'è immagine	Controllare se l'interruttore d'accensione è su ON.Assicurarsi che il cavo elettrico sia collegato.Assicurarsi che il cavo video sia ben collegato al retro del monitor e al computer.Muovere il mouse o premere un tasto qualsiasi per riattivare il monitor dopo lo spegnimento automatico.
L'immagine presenta colori distorti	Andare a "Regolazione del colore" per regolare il colore RGB o per selezionare la temperatura del colore.
L'immagine balla oppure è attraversata da un'onda	Muovere o spegnere i dispositivi elettrici che potrebbero essere causa di interferenza.Ispezionare il cavo video del monitor e assicurarsi che nessuno degli agli nella presa sia piegato.
L'immagine non è squadrata oppure non è ben centrata	Premere il tasto select/auto e il monitor ottimerà automaticamente la posizione del vostro display.Andare a "Regolazione della posizione".

Italiano

Attenzione: Non cercate di revisionare il monitor o di aprire il computer personalmente. Lasciate le operazioni di revisione al personale qualificato se il vostro problema non può essere risolto consultando il paragrafo "Ricerca e correzione guasti".

Descrizione generale

Pezzo Descrizione
Panello LCD

Display	Pannello piatto di 20 pollici a matrice attiva TFT LCD
Massima risoluzione UXGA 1600×1200 pixels
Pixel Pitch 0.255 mm
Colore	16.7M
Luminosità 250 cd/m2 (standard)
Proporzione Contrasto 600:1 (standard)
Tempo di reazione 15ms +10ms /25ms (Tr+Tf / standard)
Angolazione orizzontale 85° / 85° (Min.)
Angolazione verticale 85° / 85° (Min.)
Controlli esterni
Tasto accensione ON/ OFF
Tasti controllo AUTO, MENU, < , >
Funzioni OSD
Contrasto / Luminosità	Contrasto / Luminosità
Nitidezza/Orologio	Nitidezza/Orologio
Posizion	Posizion
Colore	Colore
Lingua	Lingua
Impostazione OSD	Impostazione OSD
Autoregolaz.	Autoregolaz.
Informationi	Informationi
Restare	Restare
Uscita	Uscita
Interfaccia video
Video	Analogico 0.7V / Digitale TMDS
Sync	TTL (+/-)
Audio	2W x 2
Plug & Play	DDC2B
Consumo
Fonte elettrica	100~240V AC, 50/60 Hz
Consumo d'energia durante l'uso	< 60W
Consumo d'energia durante la fase di riposo	< 3W
Dimensioni e peso
Dimensioni (W×H×D)	449X439X197 mm (con piedistallo)
	449X426X134 mm (senza piedistallo)
Peso (Netto/Lordo)	7.0 Kg/ 9.2 Kg
