Tipo de producto	Monitor LCD 20 pulgadas
Tamaño de la pantalla	20 pulgadas (diagonal)
Resolución máxima	1600 x 1200 píxeles (UXGA)
Luminosidad	250 cd/m² (típica)
Contraste	600:1 (típico)
Tiempo de respuesta	15 ms + 10 ms / 25 ms (Tr+Tf típico)
Ángulo de visión horizontal	85° / 85° (mín.)
Ángulo de visión vertical	85° / 85° (mín.)
Colores mostrables	16,7 millones
Dimensiones (con soporte)	449 x 439 x 197 mm
Dimensiones (sin soporte)	449 x 426 x 134 mm
Peso neto	7,0 kg
Peso bruto	9,2 kg
Alimentación	100-240 V CA, 50/60 Hz
Consumo normal	< 60 W
Consumo en espera	< 3 W
Interfaces de vídeo	VGA, DVI-D
Audio	2 x 2 W (altavoces integrados)
Funciones OSD	Contraste, luminosidad, nitidez, frecuencia, posición, color, idioma, auto-config, restauración
Ángulo de inclinación	-5° a 20°
Plug & Play	DDC2B
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño suave ligeramente humedecido con un detergente suave; no rociar líquido directamente
Seguridad	Alejar de fuentes de calor, no obstruir las aberturas de ventilación, no abrir la carcasa, llamar a un técnico calificado en caso de problema
Piezas de repuesto y reparabilidad	Conservar el embalaje original para el transporte. No intentar reparar uno mismo – contactar a un profesional autorizado.

Preguntas frecuentes - AL2021 ACER

¿Cómo ensamblar el monitor Acer AL2021?

Coloque la pantalla sobre una superficie plana y limpia. Gire la base 90° a lo largo de la línea marcada para ensamblarla. Use un paño debajo de la pantalla para protegerla.

¿Cómo conectar el monitor a una computadora?

Asegúrese de que la computadora y la pantalla estén apagadas. Conecte el cable VGA o DVI-D a la salida correspondiente de la tarjeta gráfica, luego apriete los tornillos. Conecte también el cable de audio si es necesario. Finalmente, enchufe el cable de alimentación.

¿Cuál es el ángulo de inclinación del monitor?

El ángulo de visión se puede ajustar de -5° a 20° para un confort visual óptimo.

¿Cómo limpiar la pantalla de forma segura?

Desconecte la pantalla antes de la limpieza. Use un paño suave y que no suelte pelusa, ligeramente humedecido con una solución detergente suave. Nunca rocíe líquido directamente sobre la pantalla y evite todo contacto con líquidos.

¿Qué hacer si el LED indicador no se enciende?

Verifique que el interruptor de alimentación esté en la posición ON y que el cable de alimentación esté correctamente enchufado.

¿Por qué no hay imagen en la pantalla?

Asegúrese de que el interruptor esté en posición ON, que el cable de alimentación y el cable de video estén bien conectados. Mueva el ratón o presione una tecla del teclado para salir del modo de espera.

¿Cómo ajustar los parámetros de visualización mediante el OSD?

Presione el botón MENU para abrir el OSD. Use los botones < y > para navegar, luego MENU para confirmar. Las opciones incluyen luminosidad, contraste, posición, etc. Presione AUTO para salir.

¿Qué hacer si la imagen rebota o tiene ondas?

Aleje o apague los dispositivos eléctricos cercanos que puedan causar interferencias. Verifique también que los pines del cable de video no estén dañados.

¿Cuáles son las especificaciones técnicas del monitor AL2021?

Resolución: 1600x1200 píxeles (UXGA), luminosidad: 250 cd/m², contraste: 600:1, tiempo de respuesta: 25 ms, ángulos de visión: 85° en todas direcciones, colores: 16,7 millones.

¿Puedo reparar el monitor yo mismo en caso de avería?

No. Nunca intente abrir la carcasa. Esto puede causar una descarga eléctrica u otros peligros. Consulte primero la sección Solución de problemas del manual, luego contacte a un técnico calificado si el problema persiste.

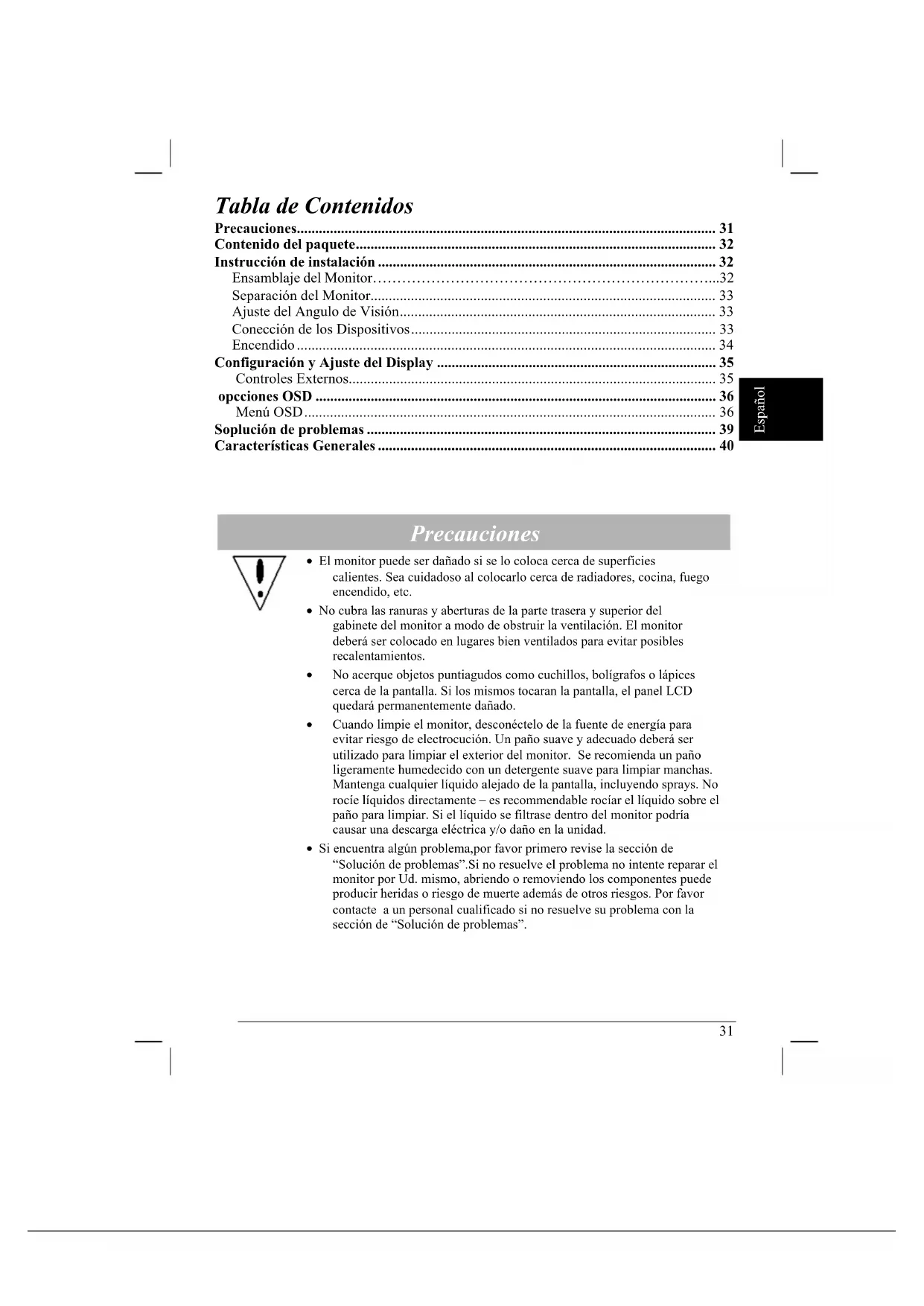

MANUAL DE USUARIO AL2021 ACER

Contenido del paquete.... 32

Instrucción de instalación 32

Ensamblaje del Monitor....32

Separación del Monitor.... 33

Ajuste del Angulo de Visión.... 33

Conección de los Dispositivos.... 33

Encendido 34

Configuración y Ajuste del Display 35

Controles Externos.... 35

opcciones OSD 36

Menú OSD....36

Soplución de problemas 39

Características Generales 40

Precauciones

• El monitor puede ser dañado si se lo coloca cerca de superficies calientes. Sea cuidadoso al colocarlo cerca de radiadores, cocina, fuego encendido, etc.
• No cubra las ranuras y aberturas de la parte trasera y superior del gabinete del monitor a modo de obstruir la ventilación. El monitor deberá ser colocado en lugares bien ventilados para evitar posibles recalentamientos.
• No acerque objetos puntiagudos como cuchillos, bolígrafos o lápices cerca de la pantalla. Si los mismos tocaran la pantalla, el panel LCD quedará permanentemente dañado.
• Cuando limpie el monitor, desconéctelo de la fuente de energía para evitar riesgo de electrocución. Un paño suave y adecuado deberá ser utilizado para limpiar el exterior del monitor. Se recomienda un paño ligeramente humedecido con un detergente suave para limpiar manchas. Mantenga cualquier líquido alejado de la pantalla, incluyendo sprays. No rocíe líquidos directamente – es recommendable rociar el líquido sobre el paño para limpiar. Si el líquido se filtrase dentro del monitor podría causar una descarga eléctrica y/o daño en la unidad.
• Si encuentra algún problema, por favor primero revise la sección de “Solución de problemas”. Si no resuelve el problema no intente reparar el monitor por Ud. mismo, abriendo o removiendo los componentes puede producir heridas o riesgo de muerte además de otros riesgos. Por favor contacte a un personal cualificado si no resuelve su problema con la sección de “Solución de problemas”.

Contenido del Paquete

Cable de fuente

Cable DVI-D

Audio Cable

Manual del Usuario

Instrucciones de Instalación

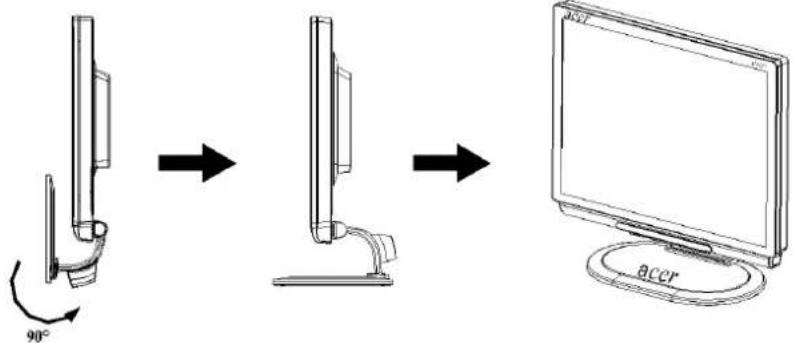

Ensamblaje del Monitor

1. A lo largo de la línea, gire la base 90°.
2. Coloque el monitor sobre superficie plana.

Importante

Primero, encuentre una superficie limpia y plana para colocar el monitor después de retirarlo del stand. Coloque un paño seco debajo del monitor para una mejor protección.

Empaque del Monitor

Guarde la caja original y los materiales de empaque en caso que

Ud. deba transportar el monitor.

Empaque del monitor:

1. Desconecte el cable del adaptador para asegurar que está apagado.

2. Gire la base hacia el monitor como se muestra en el dibujo.Colóquelo dentro de la caja

Ajuste del Angulo de Visión

El rango de ángulo de visión del monitor es de -5°\~20°

Español

Conección de los Dispositivos

Precaución: Asegúrese que la computadora y el monitor están desconectados de la fuente de energía.

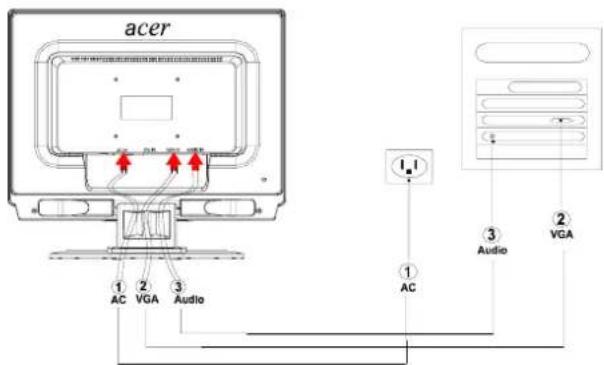

Conección A: Monitor-a-PC Cable VGA

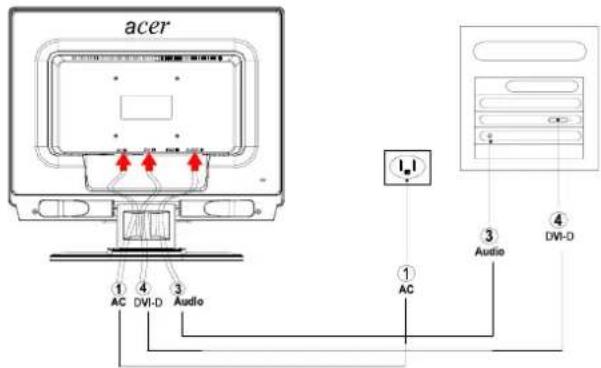

Conección B: Monitor-a-PC Cable DVI-D

1	Código de poder Conecte el monitor al cable de poder que deberá ser insertado en la toma de tierra adecuado.
2	Cable VGA Conecte la señal de cable a la toma de salida VGA de la tarjeta gráfica de la computadora. Luego ajuste los tornillos en el conector.
3	Audio cable Conecte la entrada de audio del monitor LCD y la computadora por medio del audio cable.
4	Cable DVI-D Conecte el cable de la señal a la toma de salida DVI-D de la tarjeta gráfica en la computadora. Luego ajuste los tornillos en el conector.

! Advertencia:

1. Asegúrese de la tarjeta VGA de su computadora para conectar el cable correcto.
2. Asegúrese que la forma del enchufe encaje con la forma del enchufe a ser insertado. Y que los alfileres no estén doblados o dañados.

VGA

DVI-D

Encendiendo la Energía

1. Primero, encienda el botón de encendido que se encuentra al costado del poder AC del monitor.
2. Encienda la energía en el monitor.
3. Luego encienda el poder en la computadora.
4. Cuando visualize que el botón de encendido LED esté en azul, y el otro botón esté en verde, esto indica que la computadora está lista para usar. Espere 10 segundos para que la señal de video aparezca. Si no visualiza la señal azul en el botón de encendido o en la señal de video, chequee las conecciones.

Configuración y ajuste del display

Español

Controles Externos

1	[6cc7]	ENCENDIDO	Encendido on/offAzul: encendido onNaranja: en modo sleep
2		AUTO	Si el OSD está activado, presione para salir de la selección OSD. Si el OSD está inactivo,presione y el monitor automáticamente optimizará la posición, enfocando y sincronizando el reloj de su display.
3		Función OSD	Presione para ver el OSD.Presione una vez más para entrar en sección OSD.
4		MINUS	Si el OSD está activado, presione para seleccionar el ajuste OSD. Si el OSD está inactivo, presione una vez, luego presione los botones marcados< o >para ajustar el volúmen.
5		PLUS	Si el OSD está activado, presione para seleccionar el ajuste OSD. Si el OSD está inactivo, presione una vez, luego presione los botones marcados< o >para ajustar el volúmen

Opciones OSD

Por favor refiérase a "Controles externos" en la pág 5.

Para ajustar las opciones OSD:

1. Presione el botón MENU para desplegar el menu OSD. Presione una vez más para ingresar a la sección de 10 funciones en OSD.
2. Utilice los botones marcados , para seleccionar un control, luego ajuste el control al nivel descado.
3. Una vez finalizado la selección de opciones, presione el botón de AUTO para salir del OSD.

Menú OSD

Contraste:

Esta opción ajusta las sombras de oscuridad y luz relativas a otras para lograr el contraste adecuado.

Brillo:

Ajusta el brillo de la imagen de la pantalla.

Nitidez:

Remueve cualquier distorción horizontal y hace la imagen clara y nítida.

Reloj:

Si hubiera alguna raya vertical en el fondo de pantalla, esta opción minimiza 1 tamaño de las rayas horizontales de la pantalla.

H. Posicion:

Esto ajusta la horizontal

V. Posicion:

Esto ajusta la vertical.

COLOR:

Hay tres formas de ajustar el color:

Cálido (blanco rojizo)

Frío (blanco azulado)

Definido por el usuario:

Ud. puede ajustar los colores rojo, verde y azul a la intensidad deseada.

IDIOMA:

Seleccione el menú de idioma del OSD a English-Ingles, Deutsch-Alemán, Español-Español, 简体中文-Chino simplificado,

Chino Tradicional, Français-Francés, Italiano-Italiano, y 日本語-Japonés.

AJUSTE OSD

H. Posicion

V. Posicion

T. de espera OSD

Esto cambia la posición de la ventana OSD de la pantalla y se mantiene el tiempo.

Autoajuste:

El sistema corre en autoajuste.

INFORMACION:

Esto muestra una breve información en la pantalla.

Reiniciar:

Restaura los ajustes por defecto.

Salida:

Salida del OSD

Solución de Problemas

Problemas Posibles	Soluciones
El poder LED no está en Encendido	Chequee para ver si el interruptor de encendido se encuentra en la posición ON.Asegúrese que el cable de Poder esté conectado.
No hay Imágen	Chequee para ver si el interruptor de encendido se encuentra en la posición ON.Asegúrese que el cable de Poder esté conectado.Asegúrese que el cable de video esté seguramente conectado a la parte trasera del monitor de la compuatdora.Mueva el mouse o presione cualquier tecla del teclado para activar el monitor del “modo desactivo”
La imágenes muestra colores inapropiados	Refiérase a “Ajuste de Colores” para ajustar el color RGB o seleccione la temperature del color.
La imágenes muestra saltos o modelo de ondas	Mueva o apague los artefactos eléctricos que puedan causar interferencia.Inspeccione el cable de video del monitor para asegurarse que ninguno de los alfileres esté doblado.
La imágenes no está proporcionada o centrada correctamente	Presione la opción selección/auto y el monitor automáticamente optimizará la posición de su display.Vea “Ajuste de Posición”.

Español

Precaución: No intente hacer un service al monitor o abrir la computadora por su cuenta. Por favor refiérase a los servicios del personal cualificado si el problema no pudieran resolverse con la sección de “Solución a Problemas”

Características Generales

Artículo Característica

Panel LCD

Display Panel plano activo-matrix TFT LCD 50.8 cm.

Brillo 250 cd/m² (Típico)

Radio de Contraste 600:1 (Typical)

Tiempo de Respuesta 15ms +10ms /25ms (Tr+Tf / Típico)

Angulo de Visión Horizontal 85° / 85° (Min.)

Angulo de Visión Vertical 85° / 85° (Min.)

Controles Externos

Botón de Encendido ON/OFF

Botones de Control AUTO, MENU, < ,>

Función OSD

Contraste/ Brillo Contraste/ Brillo

Información Información

Reiniciar Reiniciar

Salida Salida

Video Interface

Video Analog 0.7V / Digital TMDS

Sync TTL (+/-)

Audio 2W x 2

Plug & Play DDC2B

Encendido

Fuente de Poder 100\~240V AC, 50/60 Hz

Consumo de Energía durante <60W

operación normal

Consumo de Energía durante <3W

operación inactiva

Dimensión y Peso

Dimensión (W×H×D) 449X439X197 mm (con stand)
