AL2021 - Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor 20 Zoll
Bildschirmgröße	20 Zoll (Diagonale)
Maximale Auflösung	1600 x 1200 Pixel (UXGA)
Helligkeit	250 cd/m² (typisch)
Kontrast	600:1 (typisch)
Reaktionszeit	15 ms + 10 ms / 25 ms (Tr+Tf typisch)
Horizontaler Blickwinkel	85° / 85° (min.)
Vertikaler Blickwinkel	85° / 85° (min.)
Anzeigbare Farben	16,7 Millionen
Abmessungen (mit Standfuß)	449 x 439 x 197 mm
Abmessungen (ohne Standfuß)	449 x 426 x 134 mm
Nettogewicht	7,0 kg
Bruttogewicht	9,2 kg
Stromversorgung	100-240 V AC, 50/60 Hz
Normale Leistungsaufnahme	< 60 W
Leistungsaufnahme im Standby	< 3 W
Videoanschlüsse	VGA, DVI-D
Audio	2 x 2 W (integrierte Lautsprecher)
OSD-Funktionen	Kontrast, Helligkeit, Schärfe, Frequenz, Position, Farbe, Sprache, Auto-Konfiguration, Wiederherstellung
Neigungswinkel	-5° bis 20°
Plug & Play	DDC2B
Pflege und Reinigung	Vor Reinigung Netzstecker ziehen; ein weiches, leicht mit mildem Reinigungsmittel angefeuchtetes Tuch verwenden; keine Flüssigkeit direkt aufsprühen
Sicherheit	Von Wärmequellen fernhalten, Lüftungsöffnungen nicht blockieren, Gehäuse nicht öffnen, bei Problemen qualifizierten Techniker hinzuziehen
Ersatzteile und Reparierbarkeit	Originalverpackung für Transport aufbewahren. Nicht selbst reparieren – wenden Sie sich an einen autorisierten Fachmann.

Häufig gestellte Fragen - AL2021 ACER

Wie montiere ich den Acer AL2021 Monitor?

Stellen Sie den Monitor auf eine ebene, saubere Fläche. Drehen Sie die Basis um 90° entlang der markierten Linie, um sie zu montieren. Legen Sie ein Tuch unter den Monitor, um ihn zu schützen.

Wie schließe ich den Monitor an einen Computer an?

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie das VGA- oder DVI-D-Kabel an den entsprechenden Ausgang der Grafikkarte an und ziehen Sie die Schrauben fest. Schließen Sie ggf. auch das Audiokabel an. Schließen Sie schließlich das Netzkabel an.

Was ist der Neigungswinkel des Monitors?

Der Blickwinkel kann von -5° bis 20° für optimalen Sehkomfort eingestellt werden.

Wie reinige ich den Bildschirm sicher?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit einer milden Reinigungslösung angefeuchtet ist. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm und vermeiden Sie Kontakt mit Flüssigkeiten.

Was tun, wenn die LED-Anzeige nicht leuchtet?

Überprüfen Sie, ob der Netzschalter auf EIN steht und das Netzkabel richtig eingesteckt ist.

Warum wird kein Bild auf dem Bildschirm angezeigt?

Stellen Sie sicher, dass der Schalter auf EIN steht, das Netzkabel und das Videokabel richtig angeschlossen sind. Bewegen Sie die Maus oder drücken Sie eine Taste auf der Tastatur, um den Bildschirm aus dem Standby-Modus zu wecken.

Wie passe ich die Anzeigeeinstellungen über das OSD an?

Drücken Sie die MENU-Taste, um das OSD zu öffnen. Navigieren Sie mit den Tasten < und >, und bestätigen Sie mit MENU. Zu den Optionen gehören Helligkeit, Kontrast, Position usw. Drücken Sie AUTO, um zu verlassen.

Was tun, wenn das Bild zittert oder Wellen hat?

Entfernen oder schalten Sie nahe gelegene elektrische Geräte aus, die Störungen verursachen könnten. Überprüfen Sie auch, ob die Pins des Videokabels beschädigt sind.

Was sind die technischen Daten des Monitors AL2021?

Auflösung: 1600x1200 Pixel (UXGA), Helligkeit: 250 cd/m², Kontrast: 600:1, Reaktionszeit: 25 ms, Blickwinkel: 85° in alle Richtungen, Farben: 16,7 Millionen.

Kann ich den Monitor bei einer Störung selbst reparieren?

Nein. Versuchen Sie niemals, das Gehäuse zu öffnen. Dies kann zu Stromschlag oder anderen Gefahren führen. Konsultieren Sie zunächst den Abschnitt Fehlerbehebung in der Anleitung, und wenden Sie sich dann an einen qualifizierten Techniker, wenn das Problem weiterhin besteht.

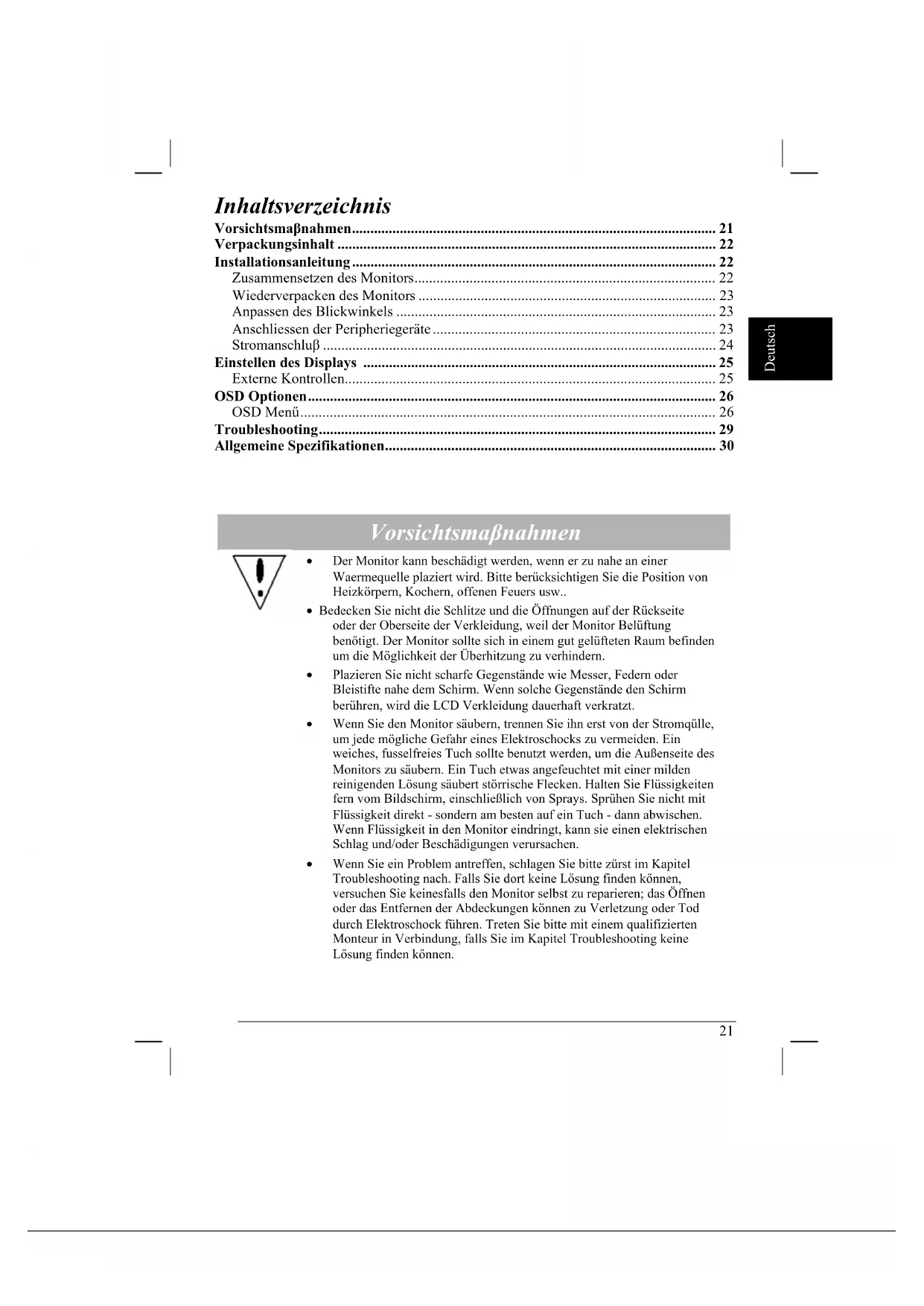

BEDIENUNGSANLEITUNG AL2021 ACER

Vorsichtsmaßnahmen.... 21

Verpackungsinhalt 22

Installationsanleitung 22

Zusammensetzen des Monitors.... 22

Wiederverpacken des Monitors 23

Anpassen des Blickwinkels 23

Anschliessen der Peripheriegeräte 23

Stromanschluß 24

Einstellen des Displays 25

Externe Kontrollen....25

OSD Optionen.... 26

OSD Menü....26

Troubleshooting.... 29

Allgemeine Spezifikationen.... 30

Vorsichtsmaßnahmen

• Der Monitor kann beschädigt werden, wenn er zu nahe an einer Waermequelle plaziert wird. Bitte berücksichtigen Sie die Position von Heizkörpern, Kochern, offenen Feuers usw..
• Bedecken Sie nicht die Schlitze und die Öffnungen auf der Rückseite oder der Oberseite der Verkleidung, weil der Monitor Belüftung benötigt. Der Monitor sollte sich in einem gut gelüfteten Raum befinden um die Möglichkeit der Überhitzung zu verhindern.
• Plazieren Sie nicht scharfe Gegenstände wie Messer, Federn oder Bleistifte nahe dem Schirm. Wenn solche Gegenstände den Schirm berühren, wird die LCD Verkleidung dauerhaft verkratzt.
• Wenn Sie den Monitor säubern, trennen Sie ihn erst von der Stromquelle, um jede mögliche Gefahr eines Elektroschocks zu vermeiden. Ein weiches, fusselfreies Tuch sollte benutzt werden, um die Außenseite des Monitors zu säubern. Ein Tuch etwas angefeuchtet mit einer milden reinigenden Lösung säubert störrische Flecken. Halten Sie Flüssigkeiten fern vom Bildschirm, einschließlich von Sprays. Sprühen Sie nicht mit Flüssigkeit direkt - sondern am besten auf ein Tuch - dann abwischen. Wenn Flüssigkeit in den Monitor eindringt, kann sie einen elektrischen Schlag und/oder Beschädigungen verursachen.
• Wenn Sie ein Problem antreffen, schlagen Sie bitte zürst im Kapitel Troubleshooting nach. Falls Sie dort keine Lösung finden können, versuchen Sie keinesfalls den Monitor selbst zu reparieren; das Öffnen oder das Entfernen der Abdeckungen können zu Verletzung oder Tod durch Elektroschock führen. Treten Sie bitte mit einem qualifizierten Monteur in Verbindung, falls Sie im Kapitel Troubleshooting keine Lösung finden können.

Verpackungsinhalt

Audio Kabel

Bedienung sanleitung

Installationsanleitung

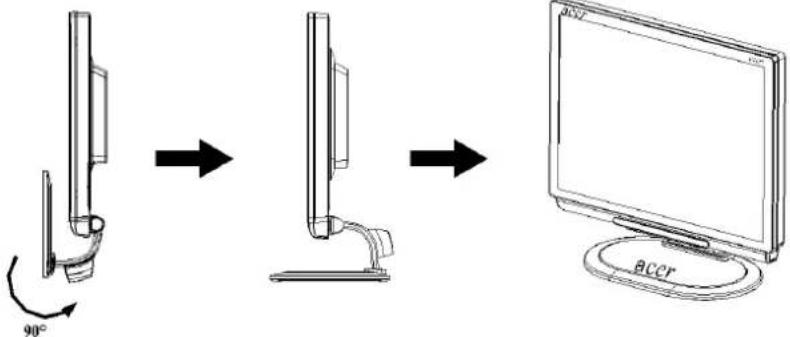

Aufbau des Monitors

1. Den Fuß entlang der Schiene um 90Grad drehen.
2. Den Monitor auf einen Tisch oder flache Platte stellen.

Wichtig

Suchen Sie zuerst eine saubere, flache Oberfläche, um den Monitor darauf zu stellen, nachdem Sie ihn vom Fuß entfernt haben. Plazieren Sie ein sauberes trockenes Tuch unter den Monitor, um ihn weiter zu schützen.

Wiederverpacken des Monitors

Heben sie den Orginalkarton auf, falls sie den Monitor tttransportieren

Oder versenden müssen.

Wiederverpacken des Monitors:

1. Unterbrechen Sie die Stromverbindung, ziehen Sie das Netzkabel.

2. Drehen Sie den Fuß des Monitors, wie auf dem Bild links. Legen Sie den Monitor in den Karton.

Anpassen des Blickwinkels

Der Blickwinkel des Monitors kann von 5°\~20° eingestellt werden.

Deutsch

Verbindung der Geräte

Achtung: Stellen Sie sicher, daß Computer und Monitor von der Stromquelle getrennt sind.

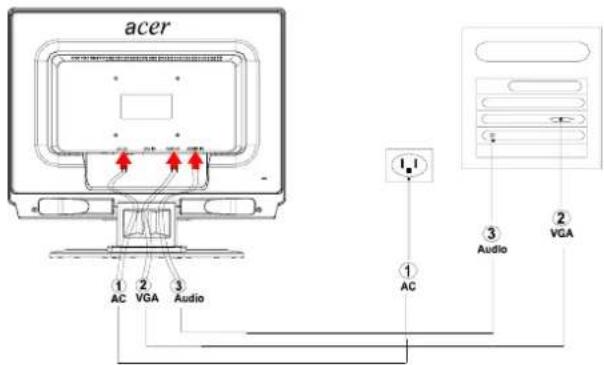

Verbindung A: Monitor-zum-PC VGA Kabel

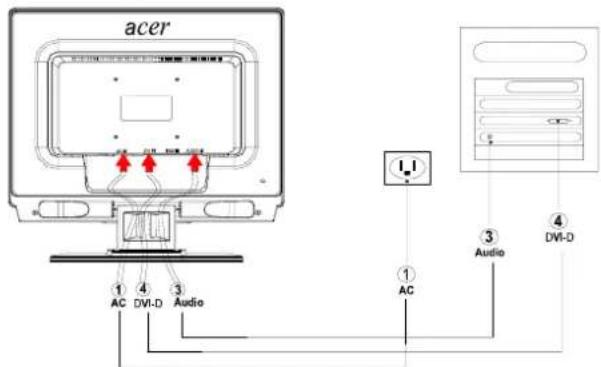

Verbindung B: Monitor-zum-PC DVI-D Kabel

1	Netzkabel Verbinden	Sie den Monitor mit dem Netzkabel, und stecken Sie es nur in eine ordnungsgemäß geerdete Steckdose.
2	VGA Kabel Verbinden	Sie das VGA Kabel mit dem entsprechenden VGA output Stecker der Grafikkarte des Computers. Danach ziehen Sie bitte die Schrauben am Stecker an.
3	Audio Kabel	Verbinden Sie den Audio input Stecker des Monitors mit Hilfe des Audio Kabels mit dem Computer.
4	DVI-D Kabel Verbinden	Sie das Bildsignal Kabel mit dem DVI-D output Stecker der Graphikkarte des Computers. Ziehen Sie anschliessend die Schrauben am Stecker an.

!WARNUNG:

1. Stellen Sie sicher, daß die VGA Karte Ihres Computers mit den richtigen Kabeln verbunden ist.
2. Stellen Sie sicher, daß die Form des Steckers der Form der Schnittstelle entspricht bevor Sie den Stecker einstecken. Achten Sie darauf keinen der Pins umzuknicken oder zu beschädigen.

VGA

DVI-D

Strom einschalten

1. Zuerst betätigen Sie bitte den Hauptstromschalter neben dem AC Stromeingangstecker des Monitors.
2. Dann schalten Sie den Strom am Monitor ein.
3. Dann schalten Sie den Strom am Computer ein.
4. Wenn die LED-Anzeige am Einschaltknopf blau leuchtet und die am anderen Knopf grün leuchtet ist der Computer einsatzbereit. Warten Sie ungefähr 10 Sekunden, bis das Videosignal erscheint. Wenn Sie nicht das blau Licht auf der LED-Anzeige am Einschaltknopf oder ein Videosignal sehen können, überprüfen Sie die Anschlüsse.

Anpassung der Display Einstellungen

Deutsch

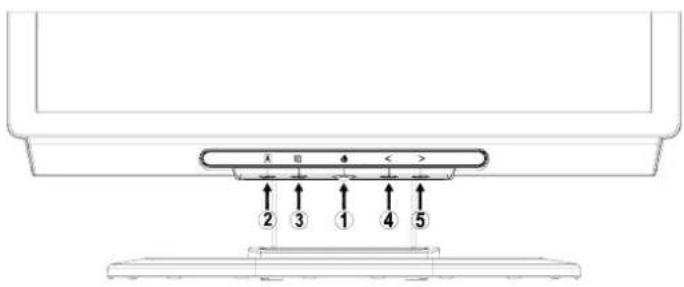

Externe Kontrollen

1		Power	Power an/ausBlau: Strom anOrange: Im Stromsparmodus
2		AUTO	Wenn OSD aktiviert ist, Taste AUTO drücken, um cinc Auswahl zu treffen. Falls OSD nicht aktiviert ist, drücken Sie die OSD Taste und der Monitor stellt automatisch die optimale Position, Fokus und Takt des Displays ein.
3		OSD Funktion	Drücken um OSD zu aktivieren.Wiederholt drücken um eine Auswahl in OSD zu treffen.
4		MINUS	Wenn OSD aktiviert ist, drücken Sie die Minus Taste um OSD Optionen auszuwählen. Treffen Sie Ihre Auswahl durch nochmaliges drücken der OSD Taste und mit der Minus Taste können Sie dann weiter im Menü navigieren. Wenn OSD nicht aktiviert ist, können sie mit < oder > die Lautstärke regeln.
5		PLUS	Wenn OSD aktiviert ist, drücken Sie die Plus Taste um OSD Optionen auszuwählen. Treffen Sie Ihre Auswahl durch nochmaliges drücken der OSD Taste und mit der Plus Taste können Sie sich dann weiter im Menü bewegen. Wenn OSD nicht aktiviert ist, können sie mit < oder > die Lautstärke regeln.

OSD Optionen

Bitte schlagen Sie die Erklärung zu externen Kontrollen auf Seite 2 nach.

Anpassung der OSD Einstellungen.

1. Drücken Sie die MENU Taste um das OSD Menü zu öffnen. Drücken sie die Taste nochmals um eine Auswahl aus den 10 Funktionen zu treffen.
2. Benutzen Sie die Tasten < oder >, um eine Kontrollfunktion zu markieren, dann stellen Sie die Kontrolle auf das gewünschte Niveau ein.
3. Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die AUTO Taste um das OSD-Menü zu verlaßen.

OSD Menu

Kontrast:

Zur Einstellung von Dunkel- und Hellschattierungen der Farben relativ zueinander um einen angenehmen Kontrast.

Helligkeit:

Zur Einstellung der Helligkrit des Bildschirms.

Fokus:

Diese Funktion behebt jegliche horizontale Verzerrung und sorgt für ein klares und scharfes Bild.

Takt:

Diese Funktion verringert die Größe und Sichtbarkeit von möglicherweise vorhandenen vertikalen Streifen auf dem Bildschirmhintergrund. Hier können Sie ebenso die Breite des sichtbaren Bildes auf dem Bildschirm einstellen.

H.Position:

Zur Einstellung der horizontalen Position des sichtbaren Bildes auf dem Bildschirm.

V.Position:

Zur Einstellung der vertikalen Position des sichtbaren Bildes auf dem Bildschirm.

Farbe:

Es gibt drei Möglichkeiten die Farbe einzustellen:

Warme (rötliches weiß)

Kalte (bläuliches weiß)

Benutzer definiert:

Sie können die Farben Rot, Grün und Blau gemäß Ihrer gewünschten Intensität einstellen.

Sprache:

Wählen Sie das die OSD Menüsprache aus English-English-Englisch, German – German-Deutsch,

Español-Spanish-Spanisch, 简体中文-Simplified Chinese-vereinfachtes chinesisch, 擎門山 -Traditional Chinese-traditionelles chinesisch, Français -French-Französisch, Italiano -Italian-Italienisch und [本語] Japanese - japanisch.

OSD Fenster-Einstellung:

H.Position

V.Position

OSD-Timeout

Hier können Sie die Position des OSD Menü Fensters und seine Verweildauer auf dem Bildschirm einstellen.

Autom. Abgl.:

Das System benutzt die autom. Abgl.

INFORMATION:

Hier können Sie kurz die

Bildschirmeinstellungen, wie Pixel und

Frequenz einsehen.

Rücksetzen:

Rückkehr zu den ursprünglichen

Einstellungen (Hersteller).

Beenden:

OSD-Menü verlassen.

Troubleshooting

Probleme Lösungsvorschläge
Power LED leuchtet nicht	Stellen Sie sicher, daß die Power Taste in der ON-Position ist.Vergewissern Sie sich das das Netzkabel ordnungsgemäß verbunden ist.
Kein Bild	Stellen Sie sicher, daß die Power Taste in der ON-Position ist.Vergewissern Sie sich das das Netzkabel ordnungsgemäß verbunden ist.Prüfen Sie ob das Videokabel fest mit Computer und Monitor verbunden ist.Bewegen Sie die Maus oder drücken sie irgendeine Taste auf der Tastatur um den Monitor aus dem "active off" Mode zu wecken.
Fehlerhafte Farben auf dem Bildschirm	Stellen Sie die Farben gemäß dem Kapitel Farbeinstellung ein. Wählen Sie entweder RGB-Farbeinstellung oder Einstellung nach Farb-Temperatur.
Das Bild springt oder verläuft in einem Wellenmuster	Entfernen oder deaktivieren Sie alle elektrischen Geräte, die eine Störung verursachen könnten aus der Nähe des Monitors.Überprüfen Sie das Video Kabel des Monitors, insbesondere den Stecker. Sind ein oder mehrere Pins beschädigt?
Die Bildgröße oder -position ist nicht korrekt	Drücken Sie die AUTO-Taste und der Monitor wird automatisch die Position des Bildes optimieren.Sehen Sie auch "Positionseinstellung"

Achtung: Versuchen Sie nicht den Monitor selbst zu warten oder zu öffnen. Bitte geben Sie alle notwendigen Reparaturen nur an einen qualifizierten Kundendienst weiter, falls das Problem nicht mit Hilfe des Troubleshooting-Kapitels gelöst werden kann.

Allgemeine Spezifikationen

Artikel Spezifikation
LCD Bildschirmrahmen

Display-Größe 20" Flat panel active-matrix TFT LCD
Maximale Auflösung UXGA 1600×1200 pixels
Pixelabstand	0.255	mm
Farben	16.7M
Helligkeit 250 cd/m2 (Typisch)
Kontrast Rate 600:1 (Typisch)
Reaktionszeit 15ms +10ms /25ms (Tr+Tf / typisch)
Horizontaler Blickwinkel 85° / 85° (Min.)
Vertikaler Blickwinkel 85° / 85° (Min.)
Externe Kontrollen
Power Taste ON/ OFF
Kontroll Taste AUTO, MENU, < , >
OSD Funktion
Kontrast / Helligkeit Contrast / Brightncβ
Fokus / Takter Focus / Clock
Position	Position
Farbe	Color
Sprache	Language
OSD Einstellung	OSD setting
Automat. Konfigurierung	Auto config
Information	Information
Reset	Reset
Exit	Exit
Video Schnittstelle
Video Analog 0.7V / Digital TMDS
Synkronisation	TTL (+/-)
Audio	2W x 2
Plug & Play	DDC2B
Power
Energiequelle	100~240V AC, 50/60 Hz
Energieverbrauch bei normalem	< 60W
Gebrauch
Energieverbrauch während active off	< 3W
Einstellung
Dimensionen und Gewicht
Dimensionen (B×H×T)	449X439X197 mm (mit Ständer)
	449X426X134 mm (ohne Ständer)
Gewicht (Netto/Brutto)	7.0 Kg/ 9.2 Kg
