Produkttyp	LCD-skärm 20 tum
Skärmstorlek	20 tum (diagonalt)
Maximal upplösning	1600 x 1200 pixlar (UXGA)
Ljusstyrka	250 cd/m² (typisk)
Kontrast	600:1 (typisk)
Svarstid	15 ms + 10 ms / 25 ms (Tr+Tf typisk)
Horisontell betraktningsvinkel	85° / 85° (min.)
Vertikal betraktningsvinkel	85° / 85° (min.)
Visbara färger	16,7 miljoner
Mått (med stativ)	449 x 439 x 197 mm
Mått (utan stativ)	449 x 426 x 134 mm
Nettovikt	7,0 kg
Bruttovikt	9,2 kg
Strömförsörjning	100-240 V AC, 50/60 Hz
Normal strömförbrukning	< 60 W
Strömförbrukning i standbyläge	< 3 W
Videoingångar	VGA, DVI-D
Ljud	2 x 2 W (inbyggda högtalare)
OSD-funktioner	Kontrast, ljusstyrka, skärpa, frekvens, position, färg, språk, auto-konfig, återställning
Lutningsvinkel	-5° till 20°
Plug & Play	DDC2B
Underhåll och rengöring	Koppla ur innan rengöring; använd en mjuk trasa lätt fuktad med ett milt rengöringsmedel; spraya inte vätska direkt
Säkerhet	Håll borta från värmekällor, blockera inte ventilationsöppningar, öppna inte höljet, kontakta en kvalificerad tekniker vid problem
Reservdelar och reparerbarhet	Förvara originalförpackningen för transport. Försök inte reparera själv - kontakta en auktoriserad professionell.

Vanliga frågor - AL2021 ACER

Hur monterar jag Acer AL2021-skärmen?

Placera skärmen på en plan och ren yta. Vrid basen 90° längs den markerade linjen för att montera den. Använd en trasa under skärmen för att skydda den.

Hur ansluter jag skärmen till en dator?

Se till att datorn och skärmen är avstängda. Anslut VGA- eller DVI-D-kabeln till motsvarande uttag på grafikkortet och dra åt skruvarna. Anslut även ljudkabeln om det behövs. Till sist, anslut nätsladden.

Vilken lutningsvinkel har skärmen?

Betraktningsvinkeln kan justeras från -5° till 20° för optimal visuell komfort.

Hur rengör jag skärmen på ett säkert sätt?

Koppla ur skärmen före rengöring. Använd en mjuk, luddfri trasa lätt fuktad med en mild rengöringslösning. Spraya aldrig vätska direkt på skärmen och undvik kontakt med vätskor.

Vad gör jag om LED-indikatorn inte tänds?

Kontrollera att strömbrytaren är i läge ON och att nätsladden är ordentligt ansluten.

Varför visas ingen bild på skärmen?

Se till att strömbrytaren är i läge ON, att nätsladden och videokabeln är ordentligt anslutna. Flytta musen eller tryck på en tangent på tangentbordet för att lämna vänteläge.

Hur justerar jag bildinställningarna via OSD?

Tryck på MENU för att öppna OSD. Använd knapparna < och > för att navigera, tryck sedan på MENU för att bekräfta. Alternativen inkluderar ljusstyrka, kontrast, position, etc. Tryck på AUTO för att avsluta.

Vad gör jag om bilden hoppar eller har vågor?

Flytta eller stäng av elektriska apparater i närheten som kan orsaka störningar. Kontrollera även att videokabelns stift inte är skadade.

Vilka är de tekniska specifikationerna för AL2021-skärmen?

Upplösning: 1600x1200 pixlar (UXGA), ljusstyrka: 250 cd/m², kontrast: 600:1, svarstid: 25 ms, betraktningsvinklar: 85° i alla riktningar, färger: 16,7 miljoner.

Kan jag reparera skärmen själv vid fel?

Nej. Försök aldrig öppna höljet. Det kan leda till elchock eller andra faror. Konsultera först avsnittet Felsökning i manualen och kontakta sedan en kvalificerad tekniker om problemet kvarstår.

BRUKSANVISNING AL2021 ACER

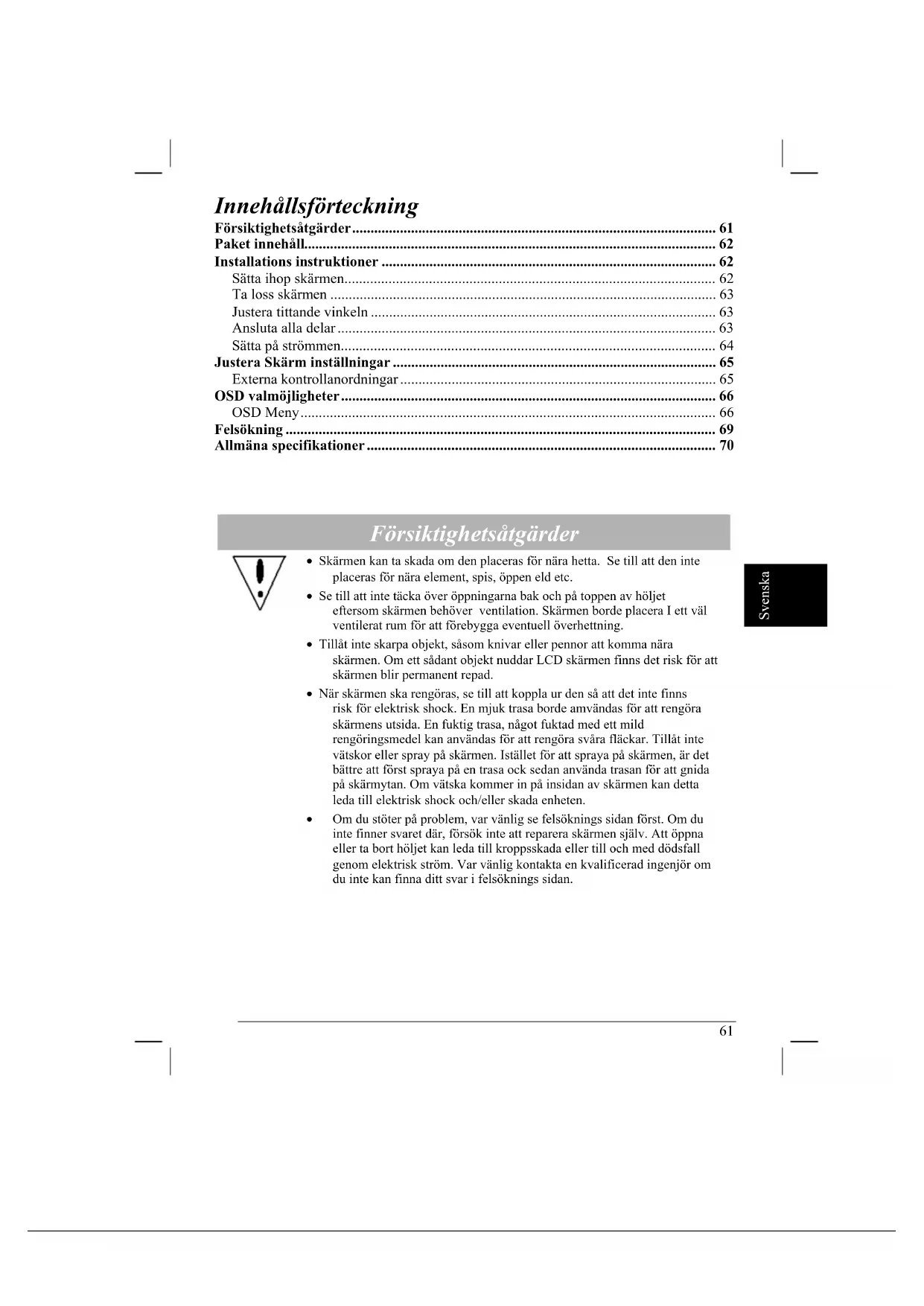

Innehållsförteckning

Försiktighetsåtgärder 61

Paket innehåll.... 62

Installations instruktioner 62

Sätta ihop skärmen.... 62

Ta loss skärmen 63

Justera tittande vinkeln 63

Sätta på strömmen.... 64

Justera Skärm inställningar 65

Externa kontrollanordningar 65

OSD valmöjligheter 66

OSD Meny....66

Felsökning 69

Allmäna specifikationer 70

• Skärmen kan ta skada om den placeras för nära hetta. Se till att den inte placeras för nära element, spis, öppen eld etc.
• Se till att inte täcka över öppningarna bak och på toppen av höljet eftersom skärmen behöver ventilation. Skärmen borde placera I ett väl ventilerat rum för att förebygga eventuell överhettning.
• Tillåt inte skarpa objekt, såsom knivar eller pennor att komma nära skärmen. Om ett sådant objekt nuddar LCD skärmen finns det risk för att skärmen blir permanent repad.
• När skärmen ska rengöras, se till att koppla ur den så att det inte finns risk för elektrisk shock. En mjuk trasa borde användas för att rengöra skärmens utsida. En fuktig trasa, något fuktad med ett mild rengöringsmedel kan användas för att rengöra svåra fläckar. Tillåt inte vätskor eller spray på skärmen. Istället för att spraya på skärmen, är det bättre att först spraya på en trasa och sedan använda trasan för att gnida på skärmytan. Om vätska kommer in på insidan av skärmen kan detta leda till elektrisk shock och/eller skada enheten.
• Om du stöter på problem, var vänlig se felsöknings sidan först. Om du inte finner svaret där, försök inte att reparera skärmen själv. Att öppna eller ta bort höljet kan leda till kroppsskada eller till och med dödsfall genom elektrisk ström. Var vänlig kontakta en kvalificerad ingenjör om du inte kan finna ditt svar i felsöknings sidan.

Paket innehåll

LCD Skärm

VGA Kabel

Ström kabel

DVI-D Kabel

Ljud kabel

Användar Manual

Installations instruktioner

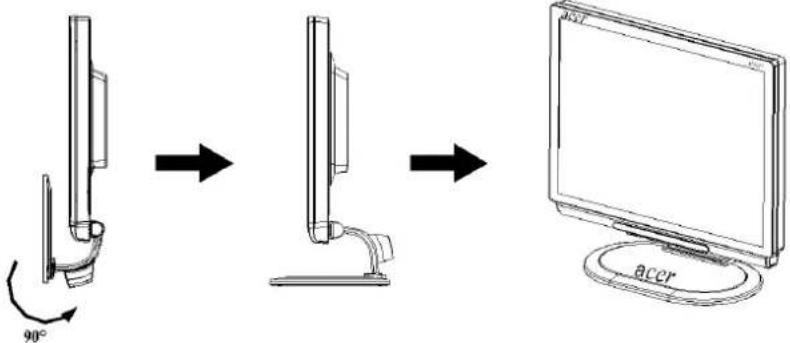

Sätta ihop skärmen

Svenska

1. Längs spåret, vrid 90° för sockeln.
2. Sätt skärmen på ett plant bord eller en platta.

Viktigt

Först, finn en ren plan yta där du kan placera skärmen efter det du har avlägsnat den från stativet. Placera en torr, mjuk trasa under skärmen för att ytterligare skydda den.

Åter-förpacka skärmen

Spara original förpackningen I fall dus kulle behöva

flytta skärmen I framtiden.

För att åter+förpacka skärmen:

1. Koppla ur ström kabeln för at vara säker på att strömmen är av.

2. Vrid sockeln, se bild till höger.

Förpacka i kartongen

Justera tittande vinkeln

Vinkeln kan justeras från -5°\~20°

Ansluta alla delar

Observera: Se till att både datorn och skärmen inte är inkopplade till vägguttaget.

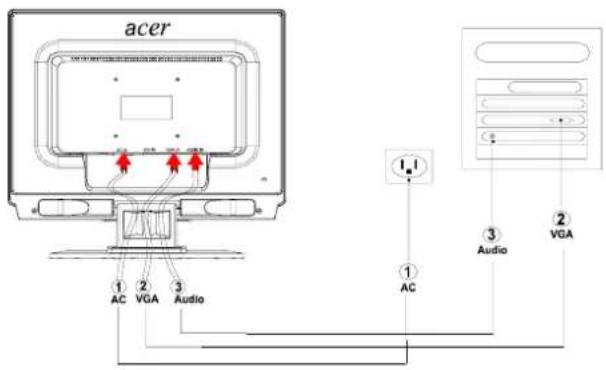

Anslut A: Skärm-till-PC VGA Kabeln

Swenska

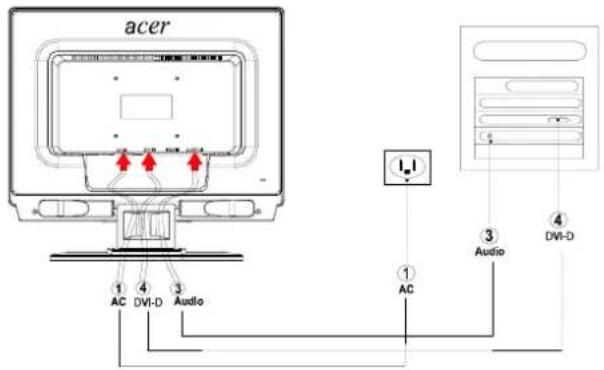

Anslut B: Skäm-till-PC DVI-D Kabeln

1	Ström Anslut skärmen till ström kabeln som sedan ska kopplas in till ett korrekt grundad elektrisk uttag.
2	VGA Kabel Anslut signal kabeln till VGA utgående uttaget på datorns grafik kort. Sedan ska skruvarna på kontakten dras åt.
3	Ljud Kabel Använd ljud kabeln för att koppla LCD skärmens input uttag till datorn.
4	DVI-D Kabel Anslut signal kabeln till DVI-D utgående uttaget på datorns grafik kort. Sedan ska skruvarna på kontakten dras åt.

! WARNING:

1. Se till att koppla rätt kabel till datorns VGA kort.

2. Se till att kontakten passar uttaget som den pluggas in till.

Och att ingen av kontaktens 'pinnar' är böjd eller på något annat vis är skadad.

VGA

DVI-D

Svenska

Sätta på strömmen

1. Först, sätt på ström knappen som är placerad vid sidan av AC ström uttaget på skärmen.
2. Sätt på strömmen till skärmen.
3. Sedan, sätt på strömmen till datorn.
4. När du ser LED lampan på ström knappen bli blå och den andra knappen bli grön så indikerar det att datorn är redo att användas. Vänta 10 sekunder på video signalen. Om du inte ser det blåa ljuset på ström knappen eller du erhåller inte en video signal, kontrollera alla kontakter och kopplingar.

Justera Skärm inställningar

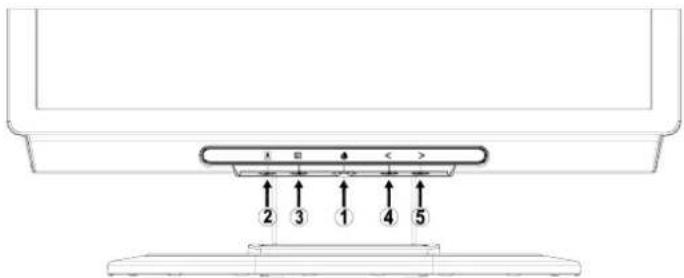

Externa kontrollanordningar

1		SRÖM	Ström av/påBlå: Ström påOrange: I ’sovande’ läge
2		AUTO	Om OSD är aktiverad, tryck här för att lämna ctt val i OSD. Om OSD är avaktiverat, tryck här för att ha skärmen automatiskt optimera position, focus och klockan på skärmen.
3		OSD Funktion	Tryck för att se OSD.Tryck igen för att välja i OSD.
4	<	MINUS	Om OSD är aktiverad, tryck här för att justera OSD valmöjligheter. Om OSD är avaktiverat, tryck här en gång, sedan tryck på knapparna, markerade < eller >, för att justera volymen.
5	>	PLUS	Om OSD är aktiverad, tryck här för att justera OSD valmöjligheter. Om OSD är avaktiverat, tryck här en gång, sedan tryck på knapparna, markerade < eller >, för att justera volymen.

Svenska

OSD valmöjligheter

Var vänlig se " Externa kontrollanordningar" på Sid. 5

För att justera OSD inställningar:

1. Tryck MENY knappen för att öppna OSD menyn. Tryck igen för att välja utav 10 olika OSD funktioner.
2. Använd knapparn markerade < eller >, för att framhäva en kontroll, sedan an du justera kontrollen till efterönskad nivå.
3. När du är klar, tryck på AUTO knappen för att lämna OSD.

OSD Meny

Kontrast:

Dettajusterar mörk och ljus färg nyanser I förhållande till varandra, för att erhålla en komfortabel kontrast.

Skärpa:

Detta justerar bildens skärpa.

Fokus:

Detta tar bort eventuell horizontal distorsion och skapar en skarp och klar bild.

Klocka:

Om eventuella vertikala linjer kan ses i skärmens backgrund kan denna funktion göra dem mindre synliga genom att minska deras storlek. Denna funktion kan också ändra skärmens horisontella storlek.

H-Position:

Detta justerar horisontalt.

V-Position:

Detta justerar vertikalt.

Färg:

Det finns 3 sätt för att justera färgen:

Varm (Röd-vit)

Sval (Blå- vit)

Användar definierad:

Du kan justera färgerna röd, grön och blå till den intensitet du efterönskar.

Språk:

Välj OSD meny språk från

English-Engelska, Deutsch -Tyska,

Español-Spanska, 简体中文-Förenklad

Kinesiska, 繁韻-Traditionell Kinesiska,

Français -Franska, Italiano -Italienska,

och 本語-Japanska.

OSD Inställning:

H-Position

V-Position

OSD Timeout

Detta ändrar OSD menyns position i skärmen och hur länge den är synlig.

Auto Config :

Systemet kör en auto-konfiguration.

INFORMATION:

Detta visar kortfattad information på skärmen

Reset:

Återställa till fabriks inställningen

Exit:

Lämna OSD menyn.

Felsökning

Problem Möjliga lösningar
Ström LED lampan är inte PÅ	Se till att ström knappen är i PÅ positionen.Se till att ström kabeln är ansluten till vägguttaget.
Ingen Bild	Se till att ström knappen är i PÅ positionen.Se till att ström kabeln är ansluten till vägguttaget.Se till att video kabeln säkert ansluten till skärmens och datorns baksida.Rör på musen eller tryck på en tangent på tangentbordet för at 'väcka upp' skärmen ur "active off" läget.
Bilden visar olämpliga färger	Se "Färg Justering" för att justera RGB färg eller för att välja färg temperatur.
Bilden 'hoppar' eller ett mönster av vågor kan ses i bilden	Flytta eller stäng av eventuella elektriska apparater som möjligen orsakar störningarna.Inspektera skärmens video kabel och se till att ingen av kontaktens 'pinnar'är böjd.
Bildens storlek är inte korrekt eller bilden är inte korrekt centrerad	Tryck select/auto knappen och skärmen kommer att automatiskt optimera bildens position.Se "Position justering".

Svenska

Observera: Försök inte att reparera skärmen själv eller öppna datorn. Var vänlig kontakta kvalificerad service personal om du inte kan finna ditt svar i felsöknings sidan.

Allmäna specifikationer

Item Specification

LCD Panel

Skärm 20-tum Flat panel aktiv-matrix TFT LCD

Max resolution UXGA 1600×1200 pixels

Pixel Pitch 0.255 mm

Färg

16.7M

Auto config Automatisk inställning

Information

Information

Reset

Återställa

Exit

Utgång

Video Interface

Video

Analog 0.7V / Digital TMDS

Sync TTL (+/-)

Ljud

2W x 2

Plug & Play

DDC2B

Ström

Ström källa	100~240V AC, 50/60 Hz
Ström förbrukning under normal	< 60W
användning
Ström förbrukning under 'active off'	< 3W
användning

Dimension och Höjd

Dimension (V×H×D)	449X439X197 mm (med fot)
	449X426X134 mm (utan fot)
Vikt (Net/ Gross)	7.0 Kg/ 9.2 Kg
