Termék típusa	LCD monitor
Márka	Acer
Modell	Predator Z321QU
Képernyő mérete	31,5 hüvelyk (80 cm)
Maximális felbontás	2560 x 1440 pixel (DP: 165 Hz, HDMI: 60 Hz)
Panel technológia	VA (függőleges igazítás)
Tipikus fényerő	300 cd/m²
Natív kontraszt	3000:1
Válaszidő	4 ms (GTG)
Látószög (vízszintes/függőleges)	178° / 178°
Beépített hangszórók	Igen, 2 x 7 W
Bemeneti csatlakozók	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Méretek (Sz x Ma x Mé)	712,7 x 484~604 x 298,3 mm
Nettó tömeg	10,1 kg
Tápfeszültség	100-240 V ~ 50/60 Hz
Energiafogyasztás (üzem)	45 W (tipikus)
Energiafogyasztás (készenlét)	0,5 W (tipikus)
Ergonomikus beállítások	Döntés -5° és +25° között, forgatás +/-25°, magasság 120 mm
OSD funkciók	Fényerő, kontraszt, kék fény, Dark Boost, adaptív kontraszt, gamma, színhőmérséklet, telítettség, 6 tengelyes szín, hangerő, Overdrive, túlhajtás, célzási pont
G-SYNC kompatibilitás	Igen (DisplayPorton keresztül, kompatibilis NVIDIA GPU szükséges)
Ajánlott tisztítás	Húzza ki a hálózatból, használjon oldószermentes oldattal megnedvesített puha, nem szöszölő kendőt
Biztonság	Ne tegye ki víznek vagy esőnek, ne nyissa fel a házat, tárolás -20°C és 60°C között
Javíthatóság	A javításokat engedéllyel rendelkező szakember végezheti

Gyakran ismételt kérdések - Predator Z321QU ACER

Hogyan tisztítsam a Predator Z321QU képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítóoldatot egy puha, nem szöszölő kendőre, majd finoman törölje le a képernyőt. Soha ne használjon dörzsölő anyagokat vagy folyadékot közvetlenül a panelra.

Milyen csatlakozási módok érhetők el?

A monitor rendelkezik HDMI és DisplayPort bemenetekkel, valamint egy USB 3.0 hubbal 4 porttal. Használja a HDMI vagy DisplayPort kábelt a videojelhez, és az USB kábelt a perifériákhoz vagy a gyorstöltéshez.

Hogyan állítsam be a képernyő magasságát?

A talp 120 mm magasságállítást tesz lehetővé. A módosításhoz egyenletes nyomást gyakoroljon a keretre a fel- vagy leengedéshez. A döntés (-5° és +25° között) és a forgatás (+/-25°) manuálisan állítható.

Mit tegyek, ha a képernyő fekete marad vagy nem érzékeli a jelet?

Ellenőrizze, hogy a videokábel (HDMI vagy DP) mindkét oldalon megfelelően csatlakoztatva van. Győződjön meg arról, hogy a monitor be van kapcsolva (kék jelzőfény). Tesztelje más forrással vagy kábellel. Ha a probléma továbbra is fennáll, olvassa el a kézikönyv hibaelhárítási részét.

Hogyan aktiváljam a G-SYNC technológiát?

A G-SYNC csak DisplayPorton keresztül működik. Rendelkeznie kell egy NVIDIA GeForce GTX 650 Ti BOOST vagy újabb grafikus kártyával (60 Hz-hez), vagy GTX 960 vagy újabb (144 Hz-hez). A monitor DP-n keresztüli csatlakoztatása után aktiválja a G-SYNC-et az NVIDIA vezérlőpultban.

Mely felbontások és frekvenciák támogatottak?

Maximális felbontás: 2560 x 1440 pixel. Frekvenciák: akár 165 Hz DisplayPorton keresztül, 60 Hz HDMI-n keresztül. Más szabványos felbontások is támogatottak (1080p, stb.).

Mennyi a monitor energiafogyasztása?

Üzemmódban a fogyasztás 45 W (tipikus). Készenlétben 0,5 W-ra csökken, kikapcsolt állapotban 0,45 W. A becsült éves fogyasztás 73 kWh (napi 4 órás használat mellett).

Mik a monitor méretei és súlya?

A talppal együtt a méretek: 712,7 mm szélesség, 484-604 mm magasság (beállítástól függően) és 298,3 mm mélység. A nettó tömeg körülbelül 10,1 kg.

A monitor kompatibilis VESA tartóval?

Igen, a talp eltávolítható. A monitor kompatibilis a VESA tartókkal (100 x 100 mm-es szabvány, ellenőrizze a kézikönyvben). Használja a mellékelt csavarokat egy kar vagy fali konzol rögzítéséhez.

Hogyan férhetek hozzá az OSD beállításokhoz (képernyőmenü)?

Használja a keret hátulján található joystickot. Nyomja meg a főmenü megnyitásához. Mozgassa a joystickot a négy irányba a navigáláshoz. A funkcióbillentyűkkel gyorsan elérheti a beállításokat, mint a fényerő, kontraszt vagy játékmód.

HASZNÁLATI ÚTMUTATÓ Predator Z321QU ACER

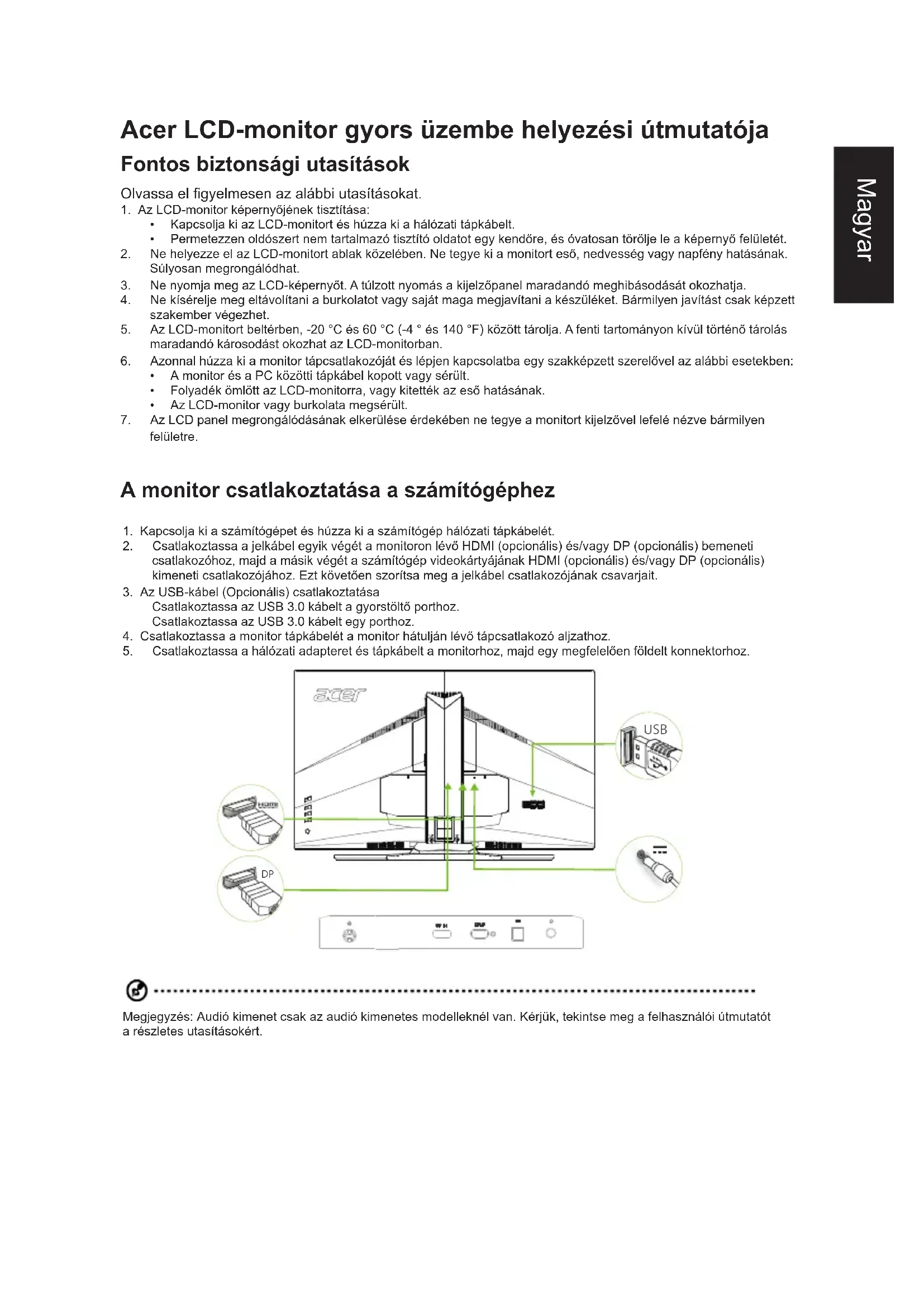

Acer LCD-monitor gyors üzembe helyezési útmutatója Fontos biztonsági utasítások

Olvassa el figyelmesen az alábbi utasításokat.

1. Az LCD-monitor képernyőjének tisztítása:

Kapcsolja ki az LCD-monitort, és húzza ki a hálózati tápkábelt. Permetezzen oldószert nem tartalmazó tisztító oldatot egy kendőre, és óvatosan törölje le a képernyő felületét.

1. Ne helyezze az LCD-monitort ablak közelében. Ne tegye ki a monitort eső, nedvesség vagy napfény hatásának. Súlyosan megrongálódhat.
2. Ne nyomja meg az LCD-képernyőt. A túlzott nyomás a kijelzőpanel maradandó meghibásodását okozhatja.
3. Ne kísérelje meg eltávolítani a burkolatot, vagy saját maga megjavítani a készüléket. Bármilyen javítást csak képzett szakember végezhet.
4. Az LCD-monitort -20°C és 60°C (-4° és 140°F) között tárolja. A fenti tartományon kívül történő tárolás maradandó károsodást okozhat az LCD-monitorban.
5. Azonnal húzza ki a monitor tápcsatlakozóját, és lépjen kapcsolatba egy szakképzett szerelővel az alábbi esetekben:

A monitor és a PC közötti tápkábel kopott vagy sérült. Folyadék ömlött az LCD-monitorra, vagy ki van téve az eső hatásának. - Az LCD-monitor vagy burkolata megsérült.

1. Az LCD panel megrongálódásának elkerülése érdekében ne tegye a monitort kijelzővel lefelé nézve bármilyen felületre.

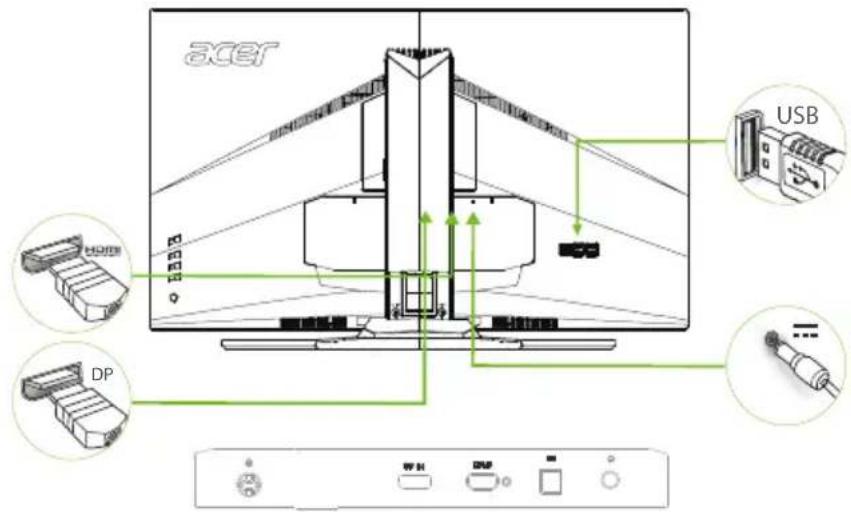

A monitor csatlakoztatása a számítógéphez

1. Kapcsolja ki a számítógépet, és húzza ki a számítógép hálózati tápkábelét.
2. Csatlakoztassa a jelkábel egyik végét a monitoron lévő HDMI (opcionális) és/vagy DP (opcionális) bemeneti csatlakozóhoz, majd a másik végét a számítógép videokártyájának HDMI (opcionális) és/vagy DP (opcionális) kimeneti csatlakozójához. Ezt követően szorítsa meg a jelkábel csatlakozójának csavarjait.
3. Az USB-kábel (opcionális) csatlakoztatása

Csatlakoztassa az USB 3.0 kábelt a gyorstöltő porthoz.

Csatlakoztassa az USB 3.0 kábelt egy porthoz.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján lévő tápcsatlakozó aljzathoz.
2. Csatlakoztassa a hálózati adaptert és tápkábelt a monitorhoz, majd egy megfelelően földelt konnektorhoz.

Megjegyzés: Audio kimenet. Csak az audio kimenetes modelleknél van. Kérjük, tekintse meg a felhasználói útmutatót a részletes utasításokért.

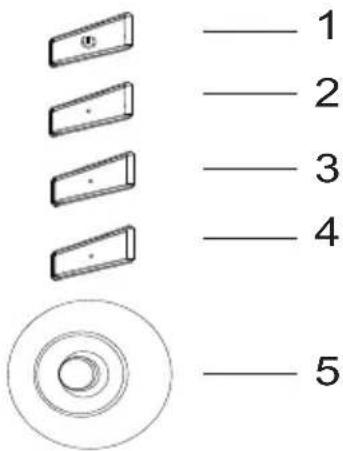

Külső kezelőszervek

1 Fókapcsoló gomb	Be- és kikapcsolja a monitor. A kék szin a bekapcsolt állapot jerzi. A sárga az energiaatakárékos/készenléti üzemnédot jerzi.
2 Funkciógomb	a. Nyomja meg a Fóoldal megjelenítéséhez. A gomb ismételt megnyomásakor az 1. gyorsgombhoz rendelt funkciót használhatja. b. Ha a Funkciómenü aktív, ezzel a gombbal megjelenitheti az alapvető információkat a monitorról és az aktuális bemenetról, vagy visszaállithatja az egyeni színbeállitásokat a gyári alapértékekre.
3 Funkciógomb	a. Nyomja meg a Fóoldal megjelenítéséhez. A gomb ismételt megnyomásakor az 2. gyorsgombhoz rendelt funkciót használhatja. b. Ha a Funkciómenü aktív, ezzel a gombbal kivalaszthatja a jelenet módot vagy a játék módot.
4 Funkciógomb	a. Nyomja meg a Fóoldal megtekintéséhez. Nyomja meg ismét az Bemenetválasztás funkció használatához. b. Ha a Funkciómenü aktív, ezzel a gombbal kiléphet az OSD-menüből.
5 Funkciógomb	a. Nyomja meg a Fóoldal megtekintéséhez. Nyomja meg úbra, hogy belépjen a Funkciók menu Küvetkezőelemébe. b. A kijelző burkolatának hátoldán lévő egyszeres valtógomb a joystickhez hasonloan működik. A kurzor mozgatásához egyszerüen csák válton a gombbal a négy irányba. A kívánt opció kivalasztásához nyomja meg a gombot. A piros szin a működési állapot mutatja. A szürke azt jelzi, hogy a gomb nem használható.

G-SYNC (csak DP):

1920x1080@60Hz:

A G-SYNC használatához NVIDIA GeForce GTX650Ti BOOST GPU vagy újabb változat szükséges. További információkért látogassa meg az nVidia weboldalát: http://www.nvidia.com/page/home.html

2560x1440@144Hz:

A G-SYNC használatához NVIDIA GeForce GTX960 BOOST GPU vagy újabb változat szükséges. További információért látogassa meg az nVidia® weboldalát: http://www.nvidia.com/page/home.html

Hatósági és biztonsági tudnivalók

FCC felhívások

Ezt az eszközt megvizsgálták és megállapították, hogy teljesíti a B osztályú digitális eszközökre vonatkozó határértékeket az FCC Szabályzat 15. fejezete szerint. E határértékek úgy vannak tervezve, hogy lakásban történő telepítés esetén megfelelő védelmet nyújtsanak a káros interferencia ellen. Ez a készülék rádiófrekvenciás energiát használ és sugározhat, és ha nem a használati utasításnak megfelelően helyezték üzembe és használják, károsan zavarhatja a rádiótávközlést. Ugyanakkor nem garantálható, hogy az egyes telepítések során nem lép fel interferencia. Ha a berendezés káros interferenciát okoz a rádió- vagy televízióvételben, amely a készülék ki- és bekapcsolásával határozható meg, akkor a felhasználó kötelessége, hogy megkísérelje az interferencia kiküszöbölését az alábbi lehetőségek közül egy vagy több alkalmazásával:

• Irányítsa másfelé vagy helyezze át a vevőantennát.
• Növelje a távolságot az eszköz és a vevőkészülék között. Az eszközt más áramkörhöz kapcsolódó fali dugaszolóaljzatba csatlakoztassa, mint amelyhez a vevőkészülék csatlakozik. Kérjen segítséget kereskedőjétől vagy gyakorlott rádió/televízió szakembertől.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezúton kijelenti, hogy ez az LCD-monitor megfelel a 2014/30/EU EMC zavartűrési irányelv, a 2014/35/EU kisfeszültségű irányelv és a 2011/65/EU RoHS irányelv alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek, valamint az energia vonatkozású termékek ökológiai tervezési követelményeinek felállításáról szóló keretrendszer létrehozásával kapcsolatos 2009/125/EK irányelvnek.

Figyelem: Árnyékolt kábelek

Minden más számítástechnikai eszközhöz való csatlakoztatás árnyékolt kábelekkel történik az EMC-re vonatkozó előírásoknak való megfelelés érdekében.

Figyelem: Perifériák

Kizárólag olyan perifériákat (bemeneti/kimeneti eszközök, terminálok, nyomtatók stb.) szabad ehhez a berendezéshez csatlakoztatni, amelyek a B osztályú eszközökre előírt határértékeknek megfelelnek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádió- és televíziós vételben.

Vigyázat

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által biztosított jogát, hogy ezt a terméket működtesse.

A monitor megrongálódásának elkerülése érdekében ne emelje fel a monitort a talpánál fogva.

Üzemi feltételek

Az eszköz megfelel az FCC-előírások 15. fejezetében meghatározott határértékeknek. A működtetésnek az alábbi két feltétele van: (1) Az eszköz nem okozhat káros zavart, és (2) az eszköznek minden zavart fogadnia kell, beleértve a nem kívánatos működést okozó zavarokat is.

Figyelem: Kanadai felhasználók

CAN ICE-3 (B)/NMB-3 (B)

Elhasznált berendezések ártalmatlanítása felhasználók által az Európai Unióban lévő magánháztartásokban.

Az ilyen jelzéssel ellátott termékeket, illetve csomagolásukat nem szabad háztartási szemétként kezelni. Ehelyett Önre hárul a felelősség, hogy a hulladék berendezést a hulladék elektromos és elektronikus berendezések ártalmatlanítására kijelölt begyűjtési ponton adja le. A hulladékká vált elektronikus berendezés elkülönített begyűjtésével és újrahasznosításával segít megőrizni a természeti erőforrásokat és biztosítja, hogy az egészséget és a környezetet védő módon hasznosítsák újra. További tájékoztatásért a begyűjtést és a termék újrahasznosítását illetően kérjük, lépjen kapcsolatba a helyi önkormányzattal, a kommunális hulladékkezelővel vagy azzal az üzlettel, ahol a terméket megvásárolta.

MŰSZAKI ADATOK

LCD-kijelzöpanel	Megjelenitö-rendszer Szüles TFT LCD
	Mérét 31.5" W (80cm)
	Pixelméret 0,36375 mm (V) x 0,36375 mm (F)
	Fényerő 300 cd/m	2 (jellemzö)
	Kontraszt 3,000:1(native)
	Látószög(jellemzö) 178° (V) 178° (F) (CR≥10)
	Válaszidő 4ms (GTG, jellemzö)
	Panel típusa VA
	Videó Digitális csatóló
	V. frekvencia	HDMI: 30~140KHz, DP: 88~240KHz
	F. frekvencia	HDMI: 24~60Hz, DP: 30~165Hz
Megjelenithető színek száma 16,7M szín
Képpont-órajel		241.5MHz(HDMI)/635.5MHz(DP)
Max. felbontás		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Energiahatékonyásági osztály B
*Éves energiafogyasztás(jellemzö) 73 (kWh) (HDMI-bemenetell rendelkező típus esetében)
Energiafogyasztás @200 cd/m²	BEKAPCSOLT állapotban 45W (jell.)
	Alvó mód 0,5 W (jell.)
	Ki/Készenléti mód	0,45 W (jell.)
Bemeneti csatlakozó		DP (Csak DP-bemenetell rendelkező típus) HDMI (Csak HDMI -bemenetell rendelkező típus) USB-elsztó / USB 3.0 x 4 (Csak USB-elsztóval rendelkező típus)
Bemeneti videoejel		DP-jel (Csak DP-bemenetell rendelkező típus) HDMI-jel (Csak HDMI-bemenetell rendelkező típus)
Hangszörök(jellemzö)		7 W x 2
Audió		Audió kimenet (Audió kimenettel rendelkező típus esetén)
Maximális képernyőmérét		Vízsintes: 697,344 mm Függoleges: 392,256 mm
Áramforrás		100-240 V-, 50/60 Hz
Környezeti feltétek		Mūködési hämér séklet: 5° - 35°C Täroläsi hämér séklet: -20°C - 60°C Mūködési páralartalom: 10% - 85%
Méretek		712,7 (Sz) x 484~604 (Ma) x 298,3 (Mé) mm
Tömeg (netto tõmeg)		10,1 kg készülk (netto)
Szerkezet (fizikai jellemzök)		Döntés: -5° - +25° Elforkatas: +/- 25° Magasság-beallitás: 120 mm Képforgatás: Nem Leszerelhető talp: Igen
Külső kezelőszervek:	Functions (Funkciok)	Fényerő Kontraszt Kéfény Sötét erősítés Adaptiv kontraszt Gamma Szinhörműsésklet Szinteliitettség 6 tengelyes szin Hangerő Tühlajtás Célpont 6 tengelyes szin Hangerő Tühlajtás Célpont 6 tengelyes szin Hangerő Tühlajtás Célpont 6 tangelyes szin Hangerő Tühlajtás Célpont 6 tangelyes szin Hangerő Tühlajtás Célpont 6 tangelyes szin Hangerő Tühlajtás Célpont 6 tangelyes szin Hangerő Tühlajtás Célpont 6 tangelyes szin Hanger Budapest Kikapcsolás mellett USB-toltés Jaték mód
*A műszaki adatok előzetes értesités nélkül megványtozhalnak.

Acer termékéhez kézikönyveket és egyéb dokumentumokat a hivatalos Acer támogató weboldalon találhat. *Az éves energiafogyasztást jellemző energiafogyasztás alapján kalkulálják, napi 4 óra, évi 365 napi használat mellett.
