Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	Predator Z321QU
Näytön koko	31,5 tuumaa (80 cm)
Maksimiresoluutio	2560 x 1440 pikseliä (DP: 165 Hz, HDMI: 60 Hz)
Näyttötekniikka	VA (Vertical Alignment)
Tyypillinen kirkkaus	300 cd/m²
Luonnollinen kontrasti	3000:1
Vasteaika	4 ms (GTG)
Katselukulma (vaaka/pysty)	178° / 178°
Sisäänrakennetut kaiuttimet	Kyllä, 2 x 7 W
Tuloliittimet	HDMI, DisplayPort, USB 3.0 x 4 (keskitin)
Mitat (L x K x S)	712,7 x 484~604 x 298,3 mm
Nettopaino	10,1 kg
Virransyöttö	100-240 V ~ 50/60 Hz
Virrankulutus (päällä)	45 W (tyypillinen)
Virrankulutus (lepotilassa)	0,5 W (tyypillinen)
Ergonomiset säädöt	Kallistus -5° - +25°, kierto +/-25°, korkeus 120 mm
OSD-toiminnot	Kirkkaus, kontrasti, sininen valo, Dark Boost, mukautuva kontrasti, gamma, värien lämpötila, kylläisyys, 6-akselinen väri, äänenvoimakkuus, Overdrive, ylikellotus, tähtäyspiste
G-SYNC-yhteensopivuus	Kyllä (DisplayPortin kautta, vaatii yhteensopivan NVIDIA-näytönohjaimen)
Suositeltu puhdistus	Irrota pistoke, käytä pehmeää nukkaamatonta liinaa ja liuotintonta puhdistusainetta
Turvallisuus	Älä altista vedelle tai sateelle, älä avaa koteloa, säilytys -20°C - 60°C
Korjattavuus	Korjaukset tulee suorittaa valtuutetun teknikon toimesta

Usein kysytyt kysymykset - Predator Z321QU ACER

Kuinka puhdistan Predator Z321QU -näytön?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinta puhdistusainetta pehmeälle nukkaamattomalle liinalle ja pyyhi näyttö varovasti. Älä koskaan käytä hankaavia aineita tai nesteitä suoraan paneelille.

Mitkä liitäntätavat ovat käytettävissä?

Näytössä on HDMI- ja DisplayPort-tulot sekä USB 3.0 -keskitin, jossa on 4 porttia. Käytä HDMI- tai DisplayPort-kaapelia videosignaaliin ja USB-kaapelia oheislaitteille tai pikalatausta varten.

Kuinka säädän näytön korkeuden?

Teline mahdollistaa 120 mm korkeussäädön. Muuta sitä painamalla tasaista painetta kehykseen nostaaksesi tai laskeaksesi. Kallistus (-5° - +25°) ja kierto (+/-25°) säädetään käsin.

Mitä tehdä, jos näyttö pysyy mustana tai ei havaitse signaalia?

Tarkista, että videokaapeli (HDMI tai DP) on kunnolla kiinni molemmista päistä. Varmista, että näyttö on päällä (sininen merkkivalo). Kokeile toisella lähteellä tai kaapelilla. Jos ongelma jatkuu, katso käyttöoppaan vianmääritysosio.

Kuinka aktivoin G-SYNC-tekniikan?

G-SYNC toimii vain DisplayPortin kautta. Tarvitset NVIDIA GeForce GTX 650 Ti BOOST -näytönohjaimen tai uudemman (60 Hz:lle) tai GTX 960 -näytönohjaimen tai uudemman (144 Hz:lle). Ota G-SYNC käyttöön NVIDIA-ohjauspaneelista liitettyäsi näytön DP-kaapelilla.

Mitkä resoluutiot ja virkistystaajuudet ovat tuettuja?

Maksimiresoluutio: 2560 x 1440 pikseliä. Virkistystaajuudet: jopa 165 Hz DisplayPortin kautta ja 60 Hz HDMI:n kautta. Muita vakioresoluutioita (1080p jne.) tuetaan myös.

Mikä on näytön virrankulutus?

Päällä-tilassa virrankulutus on 45 W (tyypillinen). Lepotilassa se laskee 0,5 W:iin ja sammutettuna 0,45 W:iin. Arvioitu vuosikulutus on 73 kWh (4 tunnin päivittäisellä käytöllä).

Mitkä ovat näytön mitat ja paino?

Jalustan kanssa mitat ovat 712,7 mm leveys, 484–604 mm korkeus (säädöstä riippuen) ja 298,3 mm syvyys. Nettopaino on noin 10,1 kg.

Onko näyttö yhteensopiva VESA-kiinnikkeen kanssa?

Kyllä, jalusta on irrotettavissa. Näyttö on yhteensopiva VESA-kiinnikkeiden kanssa (vakio 100 x 100 mm, tarkista käyttöoppaasta). Käytä mukana tulleita ruuveja kiinnittääksesi varren tai seinätelineen.

Kuinka pääsen OSD-asetuksiin (näyttövalikko)?

Käytä kehyksen takana olevaa ohjaussauvaa. Paina avataksesi päävalikon. Liikuta sauvaa neljään suuntaan navigoidaksesi. Toimintonäppäimillä pääset nopeasti säätöihin kuten kirkkaus, kontrasti tai pelitila.

KÄYTTÖOHJE Predator Z321QU ACER

5

الله��ي الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الحرفية بعسية محيى للاويات الح註冊ة الحرفية	Power ij
a .1###	###
a b	###
a .2###	###
a .3###	###
a .4###	###
a .5###	###
a .6###	###
a .7###	###
a .8###	###
a .9###	###
a .10###	###
a .11###	###
a .12###	###
a .13###	###
a .14###	###
a .15###	###
a .16###	###
a .17###	###
a .18###	###
a .19###	###
a .20###	###
a .21###	###
a .22###	###
a .23###	###
a .24###	###
a .25###	###
a .26###	###
a .27###	###
a .28###	###
a .29###	###
a .30###	###
a .31###	###
a .32###	###
a .33###	###
a .34###	###
a .35###	###
a .36###	###
a .37###	###
a .38###	###
a .39###	###
a .40###	###
a .41###	###
a .42###	###
a .43###	###
a .44###	###
a .45###	###
a .46###	###
a .47###	###
a .48###	###
a .49###	###
a .50###	###

:DP G-SYNC

GXToTi BOOST GPU G-SYNC

nVidia 4s wll

http://www.nvidia.com/page/home.html

ti BOOST GPU GTX91· G-SYNC

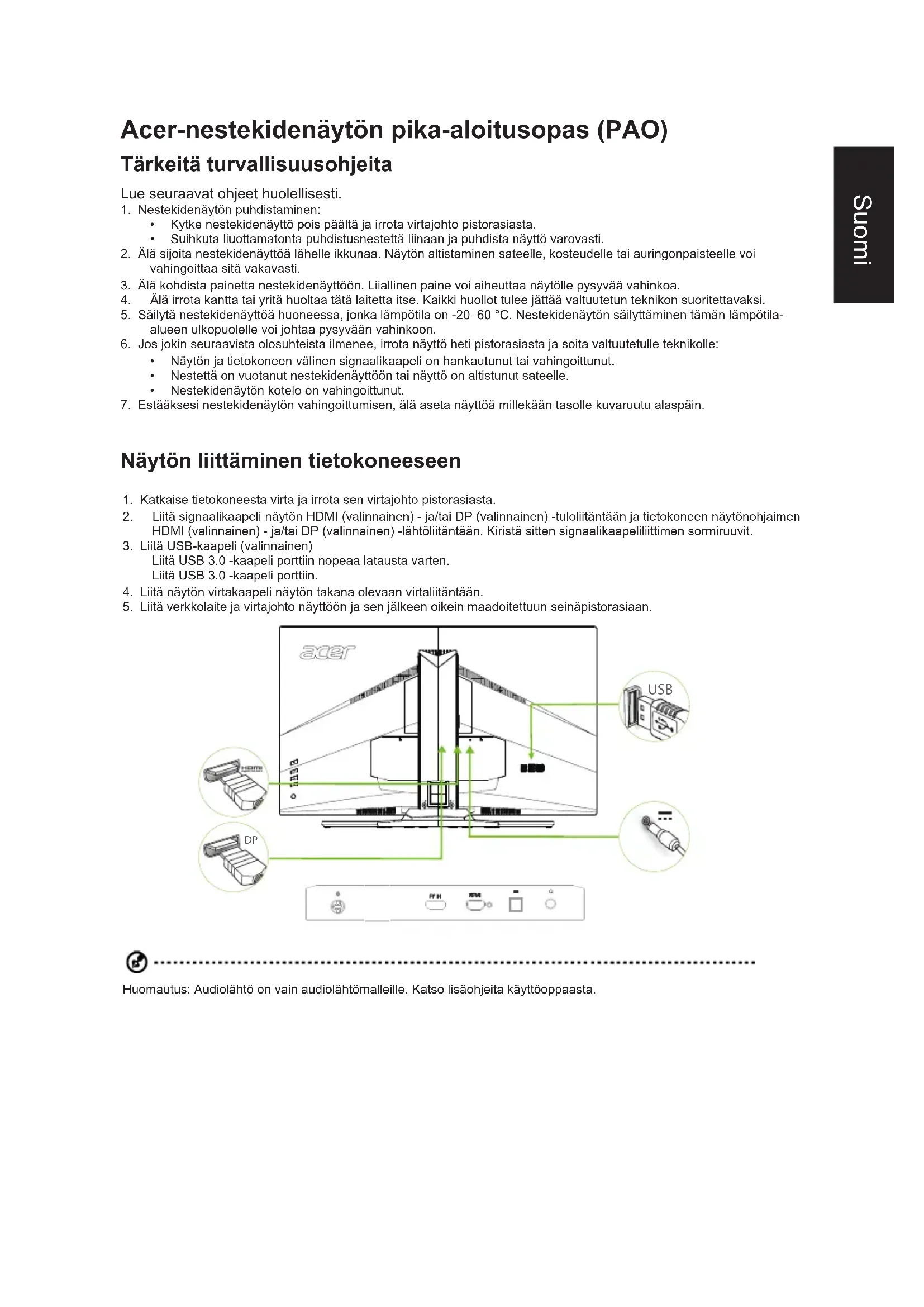

Acer-nestekidenäytön pika-aloitusopas (PAO)

Tärkeitä turvallisuusohjeita

Lue seuraavat ohjeet huolellisesti.

1. Nestekidenäytön puhdistaminen:

Kytke nestekidenäyttö pois päältä ja irrota virtajohto pistorasiasta. Suihkuta liuottamatonta puhdistusnestettä liinaan ja puhdista näyttö varovasti.

1. Älä sijoita nestekidenäyttöä lähelle ikkunaa. Näytön altistaminen sateelle, kosteudelle tai auringonpaisteelle voi vahingoittaa sitä vakavasti.
2. Älä kohdista painetta nestekidenäyttöön. Liiallinen paine voi aiheuttaa näytölle pysyvän vahingon.
3. Älä irrota kantta tai yritä huoltaa tätä laitetta itse. Kaikki huollot tulee jättää valtuutetun teknikon suoritettavaksi.
4. Säilytä nestekidenäyttöä huoneessa, jonka lämpötila on -20-60 °C. Nestekidenäytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyvään vahinkoon.
5. Jos jokin seuraavista olosuhteista ilmenee, irrota näyttö heti pistorasiasta ja soita valtuutetulle teknikolle:

Näytön ja tietokoneen välinen signaalikaapeli on hankautunut tai vahingoittunut. - Nestettä on vuotanut nestekidenäyttöön tai näyttö on altistunut sateelle. Nestekidenäytön kotelo on vahingoittunut.

1. Estääksesi nestekidenäytön vahingoittumisen, älä aseta näyttöä millekään tasolle kuvaruutu alaspäin.

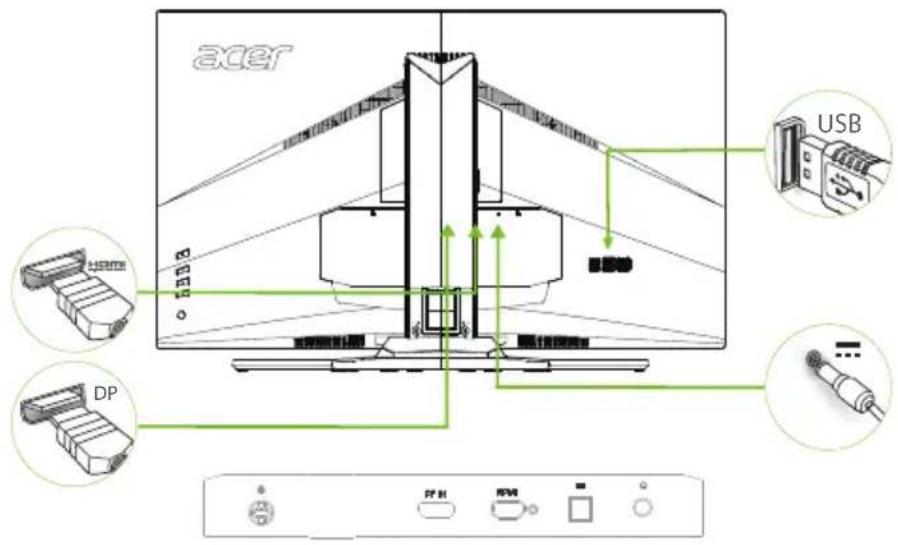

Näytön liittäminen tietokoneeseen

1. Katkaise tietokoneesta virta ja irrota sen virtajohto pistorasiasta.
2. Liitä signaalikaapeli näytön HDMI (valinnainen) - ja/tai DP (valinnainen) -tuloliitäntään ja tietokoneen näytönohjaimen HDMI (valinnainen) - ja/tai DP (valinnainen) -lähtöliitäntään. Kiristä sitten signaalikaapelin liittimen sormiruuvit.
3. Liitä USB-kaapeli (valinnainen). Liitä USB 3.0 -kaapeli porttiin nopeaa latausta varten. Liitä USB 3.0 -kaapeli porttiin.
4. Liitä näytön virtakaapeli näytön takana olevaan virtaliitäntään.
5. Liitä verkkolaite ja virtajohto näyttöön ja sen jälkeen oikein maadoitettuun seinäpistorasiaan.

Huomautus: Audiolähtö on vain audiolähtömalleille. Katso lisäohjeita käyttöoppaasta.

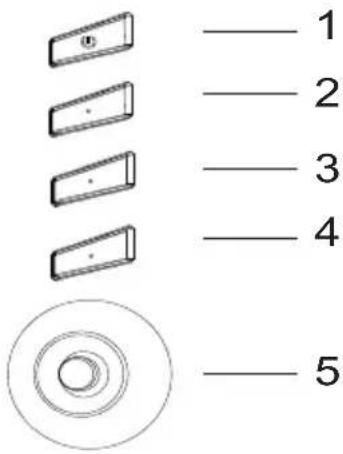

Ulkoiset ohjaimet

1 Virtapainike Kytkee näytö näälle/pois. Sininen ilmaisee virran olevan päällä. Keltainen ilmaisee valmius-/virtransästötilan.
2 Toimintonäppäin	a. Paina näytääksesi Pääsvin. Paina uudelleen syöttäksesi pikanäppäin1-toiminnon. b. Kun Toiminto-valikko on aktivinen, paina tätä nappäintä näytääksesi näytö ja nykyisen tulon perustiedot tai nollaa mukautetut variaasetukset tehtaan oletuksiin.
3 Toimintonäppäin	a. Paina näytääksesi Pääsvin. Paina uudelleen syöttäksesi pikanäppäin2-toiminnon. b. Kun Toimintovalikko on aktivinen, paina tätä painiketta valitaksesi skenaariotilan tai pelitilan.
4 Toimintonäppäin	a. Paina näytääksesi Pääsvu:n. Paina uudelleen siirtyäksesi Valitse tulo -toiminto. b. Kun Toimintovalikko on aktivinen, tämä painike sulkee OSD- valikon.
5 Toimintonäppäin	a. Paina näytääksesi Pääsvu:n. Paina uudelleen siirtyäksesi Toimintovalikon seuraavaan toiminto. b. Yksittäinen vaihtopainike näytö kehyksen taustapoulella toimii kuten ohjausvipu. Siirtääksesi kohdistinta, vaihda vain painiketta neljässä suunnassa. Paina painiketta valitaksesi halutun valinnan. Punainen ilmaisee käytettävissä olevaa. Harmaa ei käytettävissä olevaa.

G-SYNC (vain DP):

1920x1080 arvossa 60 Hz:

G-SYNC vaatii NVIDIA GeForce GTX650Ti -grafiikkasuorittimen tai korkeamman. Lisätietoja saat nVidia®:n verkkosivustolta: http://www.nvidia.com/page/home.html

2560x1440 arvossa 144 Hz:

G-SYNC vaatii NVIDIA GeForce GTX960 -grafiikkasuorittimen tai korkeamman. Lisätietoja saat nVidia®:n verkkosivustolta: http://www.nvidia.com/page/home.html

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitukset

Tämä laite on testattu, ja sen on todettu täyttävän luokan B digitaalisia laitteita koskevat rajoitukset FCC:n säännösten kohdan 15 mukaisesti. Näiden rajoitusten tarkoitus on tarjota kohtuullinen suoja haitallista häiriötä vastaan, kun laitetta käytetään asuintiloissa. Tämä laite tuottaa ja käyttää radioaaltoja ja saattaa säteillä niitä ympäristöönsä. Jos laitetta ei asenneta tai käytetä ohjeiden mukaan, se voi aiheuttaa häiriöitä radioliikenteelle. Laitteen häiriötöntä käyttöä ei voida kuitenkaan taata. Jos tämä laite häiritsee radio- tai televisiovastaanottoa, minkä voi todeta sulkemalla laitteen ja käynnistämällä sen uudelleen, tilannetta voi yrittää korjata seuraavilla toimenpiteillä:

Käännä tai siirrä vastaanottimen antennia. - Lisää laitteen ja vastaanottimen välistä etäisyyttä. Kytke laite eri virransyöttöön kuin vastaanottava laite on kytketty. Kysy neuvoa asiantuntijalta.

CE-vaatimustenmukaisuusilmoitus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on sähkömagneettisesta yhteensopivuudesta annetun direktiivin 2014/30/EU, matalajännitedirektiivin 2014/35/EU, RoHS-direktiivin 2011/65/EU ja direktiivin 2009/125/EY olennaisten vaatimusten ja muiden asiaan liittyvien säännösten mukainen energiaan liittyvien tuotteiden ekologisen suunnittelun puitteiden muodostamisen suhteen.

Huomautus: Suojatut kaapelit

Kaikki kytkennät muihin tietoteknisiin laitteisiin on tehtävä suojatulla kaapelilla, jotta FCC-määräysten vaatimukset täytettäisiin.

Huomautus: Lisälaitteet

Tähän laitteeseen saa liittää vain sellaisia lisälaitteita (I/O-laitteet, päätteet, tulostimet, jne.), jotka täyttävät luokan B vaatimukset. Hyväksymättömien lisälaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja TV-vastaanotolle.

Vaara

Muutosten tai mukautusten tekeminen, joita valmistaja ei ole nimenomaisesti hyväksynyt, voi mitätöidä FCC:n myöntämän käyttäjän valtuutuksen käyttää tätä tuotetta.

Estääksesi näytön vahingoittumisen, älä nosta näyttöä alustasta.

Käyttöolosuhteet

Tämä laite on FCC-sääntöjen osan 15 mukainen. Laitteen käyttöä koskevat seuraavat kaksi ehtoa: 1) tämä laite ei saa aiheuttaa haitallisia häiriöitä ja 2) laitteen on kestettävä vastaanottamiaan häiriöitä, mukaan lukien ne, jotka saattavat saada sen toimimaan tavanomaisesta poikkeavasti.

Huomautus: Kanadan käyttäjät

CAN ICES-3(B)/NMB-3(B)

Kotitalouksien elektroniikkaromun hävitys Euroopan unionin alueella

Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää talousjätteen joukossa. Sen sijaan käyttäjän velvollisuus on hävittää tuote toimittamalla se sähkö- tai elektroniikkajätteen kierrätyspisteeseen. Hävitettävän laitteen keräys ja kierrätys auttaa säästämään luonnonvaroja. Samalla voidaan taata, että laite kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoja paikoista, jonne hävitettävä laite voidaan jättää kierrätettäväksi, saa kunnasta, jätehuoltopalvelusta huolehtivasta yrityksestä tai myymälästä, josta tuote on ostettu.

TEKNISET TIEDOT

LCD-paneleli	Näytöjäristelmä TFT-värl-LCD
	Koko 31.5" W (80cm)
	Pikselikoko 0,36375mm	H) x 0,36375mm (V)
	Kirkkaus 300 cd/m	2 (Tyypillinen)
	Kontrasti 3,000:1(native)
	Katsottavissa oleva kulma(Tyypillinen)	178° (H) x 178° (V) (CR≥10)
	Vasteaika 4ms (GTG, tyypillinen)	pillinen)
	Paneliityppi VA
	Video Digitaalinen käytö	littymä
	Vaakataajuus	HDMI: 30~140KHz, DP: 88~240KHz
	Pystytaajuus	HDMI: 24~60Hz, DP: 30~165Hz
Näytövärit 16,7M värä
Pistekello		241.5MHz(HDMI)/635.5MHz(DP)
Maksimiresoluutio		DP:2560x1440 @165HzHDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka B
*Vuotuinen energiankulutus(Tyypillinen) 73 (kWh) (HDMI -tulomalli)
Virrankulutus@200 cd/m2	PÄALLÄ-tilassa 45W (tyrppillinen)	pillinen)
	Lepotila 0,5 W (tyypillinen)
	Pois/Valmiustila 0,45 W (tyrppillinen.)
Syöttöllit		DP (vain DP-malliiHDMI (vain HDMI -mallii)USB-keskitin / USB 3.0 x 4 (vain USB-keskitinmallii)
Tulovideosignaali		DP-signaali (vain DP-tulomalli)HDMI-signaali (vain HDMI-tulomalli)
Kaiuttimet(Tyypillinen) 7 W x 2
Audio		Audiolähtö (vain änilähtömmali)
Maksimi näytönn koko		Vaaka: 697,344 mmPysty: 392,256 mm
Virtualhde		100-240 V~, 50/60Hz
Ympäristövaatimukset		Käytöllampötila: 5-35°CSäilytslampötila: -20-60°CKäytökosteus: 10-85 %
Mitat		712,7 (L) x 484-604 (K) x 298,3 (S) mm
Paino (netto)		10,1 kg Laite (netto)
Mekanism tiedot		Kallistus: -5 - +25°Kääntö: +/- 25°Korkeuden säätö: 120 mmKääntösäätö: EIIRrotettava jalusta: Kyllä
Ulkoiset ohjaimet:	Functions (Toiminnot)	KirkkausKronstiniSinen valoTummien varien tehostusMukautuva kontrastiGammaVärin lamyöSoaturaio6-akselinen väriaÄänenvoimakkuusYlivaihdTehtäyspisteVirta pois -USB-latausPelitla
* Kaikki tekniset tiedot voivat muuttua ilman ilmoitusta.

Hae Acer-tuotteesi käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta. *Vuotuinen energiankulutus on laskettu käyttämällä tyypillistä virrankulutusta 4 tuntia päivässä, 365 päivää vuodessa.
