Ürün Türü	LCD Monitör
Marka	Acer
Model	Predator Z321QU
Panel Boyutu	31,5 inç (80 cm)
Maksimum Çözünürlük	2560 x 1440 piksel (DP: 165 Hz, HDMI: 60 Hz)
Panel Teknolojisi	VA (Dikey Hizalama)
Tipik Parlaklık	300 cd/m²
Doğal Kontrast	3000:1
Tepki Süresi	4 ms (GTG)
Görüş Açısı (yatay/dikey)	178° / 178°
Dahili Hoparlörler	Evet, 2 x 7 W
Giriş Konektörleri	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Boyutlar (G x Y x D)	712,7 x 484~604 x 298,3 mm
Net Ağırlık	10,1 kg
Güç Kaynağı	100-240 V ~ 50/60 Hz
Güç Tüketimi (açık)	45 W (tipik)
Güç Tüketimi (bekleme)	0,5 W (tipik)
Ergonomik Ayarlar	Eğim -5° ila +25°, döndürme +/-25°, yükseklik 120 mm
OSD İşlevleri	Parlaklık, kontrast, mavi ışık, Dark Boost, uyarlanabilir kontrast, gama, renk sıcaklığı, doygunluk, 6 eksenli renk, ses, Overdrive, aşırı hız aşırtma, nişan noktası
G-SYNC Uyumluluğu	Evet (DisplayPort üzerinden, uyumlu NVIDIA GPU gerektirir)
Önerilen Temizlik	Fişi çekin, çözücü içermeyen solüsyonla yumuşak tüy bırakmayan bir bez kullanın
Güvenlik	Suya veya yağmura maruz bırakmayın, kasayı açmayın, -20°C ile 60°C arasında saklayın
Onarılabilirlik	Onarımlar yetkili bir teknisyen tarafından yapılmalıdır

Sık sorulan sorular - Predator Z321QU ACER

Predator Z321QU ekranı nasıl temizlenir?

Ekranı kapatın ve güç kablosunu çıkarın. Yumuşak, tüy bırakmayan bir beze çözücü içermeyen bir temizlik solüsyonu püskürtün, ardından ekranı nazikçe silin. Asla aşındırıcı ürünler veya sıvıları doğrudan panele kullanmayın.

Hangi bağlantı modları mevcuttur?

Monitörde HDMI ve DisplayPort girişlerinin yanı sıra 4 portlu bir USB 3.0 hub bulunur. Video sinyali için HDMI veya DisplayPort kablosu kullanın, çevre birimleri veya hızlı şarj için USB kablosunu kullanın.

Ekran yüksekliği nasıl ayarlanır?

Stand, 120 mm yükseklik ayarına izin verir. Değiştirmek için çerçeveye eşit basınç uygulayarak yukarı veya aşağı hareket ettirin. Eğim (-5° ila +25°) ve döndürme (+/-25°) manuel olarak ayarlanır.

Ekran siyah kalırsa veya sinyal algılamazsa ne yapılmalı?

Video kablosunun (HDMI veya DP) her iki tarafta da doğru şekilde takılı olduğunu kontrol edin. Monitörün açık olduğundan emin olun (mavi ışık). Başka bir kaynak veya kabloyla test edin. Sorun devam ederse, kılavuzun sorun giderme bölümüne bakın.

G-SYNC teknolojisi nasıl etkinleştirilir?

G-SYNC yalnızca DisplayPort üzerinden çalışır. 60 Hz için NVIDIA GeForce GTX 650 Ti BOOST veya üzeri, 144 Hz için GTX 960 veya üzeri bir grafik kartına sahip olmalısınız. Monitörü DP ile bağladıktan sonra NVIDIA Kontrol Paneli'nde G-SYNC'i etkinleştirin.

Desteklenen çözünürlükler ve frekanslar nelerdir?

Maksimum çözünürlük: 2560 x 1440 piksel. Frekanslar: DisplayPort üzerinden 165 Hz'e kadar, HDMI üzerinden 60 Hz. Diğer standart çözünürlükler de desteklenir (1080p vb.).

Monitörün güç tüketimi nedir?

Açık modda tüketim 45 W'tır (tipik). Beklemede 0,5 W'a, kapalıda 0,45 W'a düşer. Tahmini yıllık tüketim 73 kWh'dir (günde 4 saat kullanım için).

Monitörün boyutları ve ağırlığı nedir?

Ayakla birlikte boyutlar: genişlik 712,7 mm, yükseklik 484 ila 604 mm (ayara bağlı olarak) ve derinlik 298,3 mm. Net ağırlık yaklaşık 10,1 kg'dır.

Monitör bir VESA montajıyla uyumlu mu?

Evet, ayak çıkarılabilir. Monitör VESA montajlarıyla uyumludur (standart 100 x 100 mm, kılavuzdan kontrol edin). Bir kol veya duvar montajı takmak için verilen vidaları kullanın.

OSD (ekran üstü menü) ayarlarına nasıl erişilir?

Çerçevenin arkasındaki joystick'i kullanın. Ana menüyü açmak için basın. Gezinmek için joystick'i dört yönde hareket ettirin. İşlev tuşları, parlaklık, kontrast veya oyun modu gibi ayarlara hızlı erişim sağlar.

KULLANIM KILAVUZU Predator Z321QU ACER

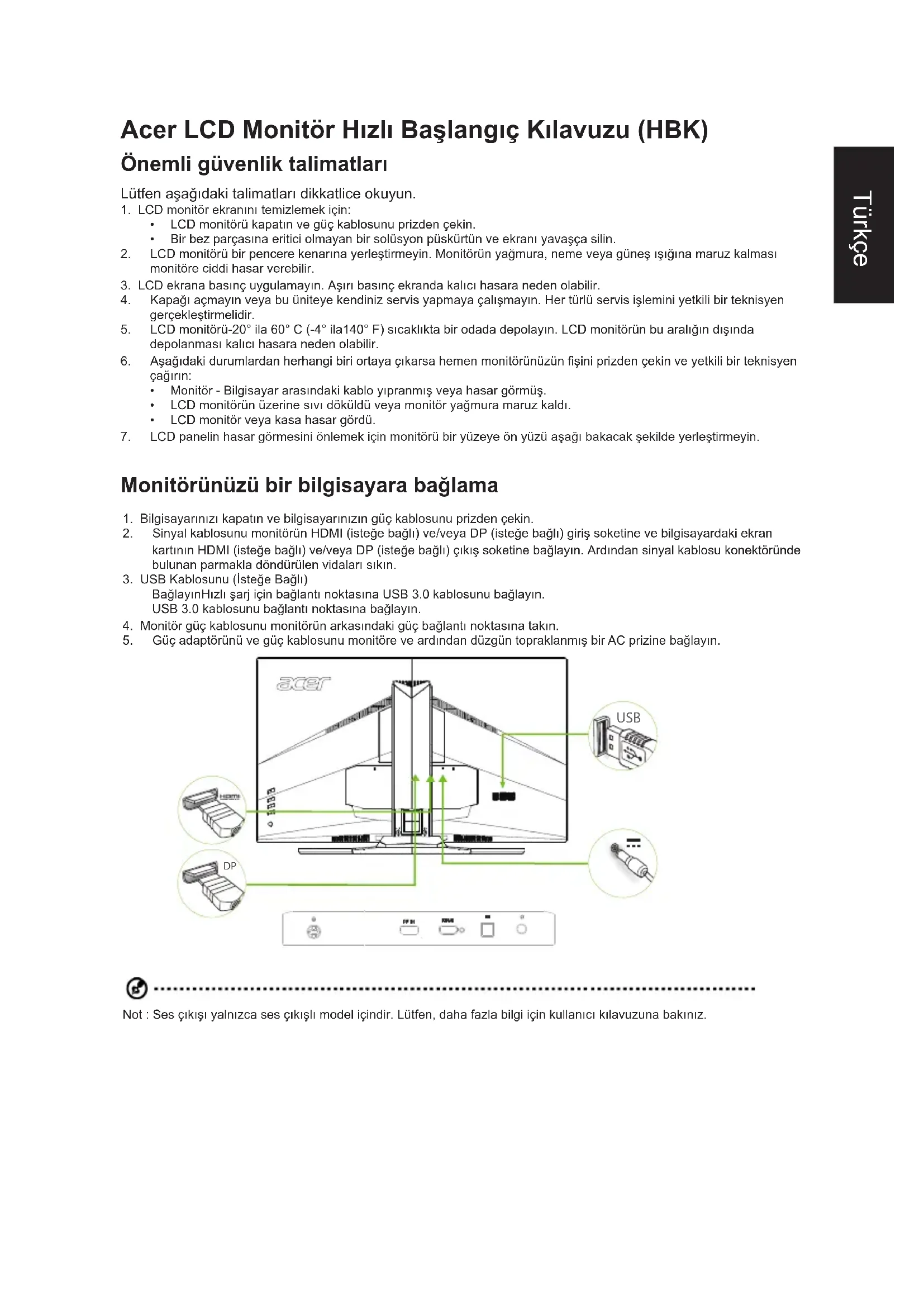

Acer LCD Monitor Hızlı Başlangıç Kılavuzu (HBK) Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitor ekranını temizlemek için:

LCD monitoru kapatın ve güç kablosunu prizden çekin. - Bir bez parçasına eritici olmayan bir solüsyon püskürtün ve ekranı yavaşça silin.

1. LCD monitoru bir pencere kenarına yerleştirmeyin. Monitorün yağmura, neme veya güneş ışığına maruz kalması monitöre ciddi hasar verebilir.
2. LCD ekrana basınç uygulamayın. Aşırı basınç ekranda kalıcı hasara neden olabilir.
3. Kapağı açmayın veya bu üniteye kendiniz servis yapmaya çalışmayın. Her türlü servis işlemini yetkili bir teknisyen gerçekleştirmelidir.
4. LCD monitorü -20° ila 60°C (-4° ila 140°F) sıcaklıkta bir odada saklayın. LCD monitorün bu aralığın dışında saklanması kalıcı hasara neden olabilir.
5. Aşağıdaki durumlardan herhangi biri ortaya çıkarsa hemen monitorünüzün fişini prizden çekin ve yetkili bir teknisyen çağırın:
6. Monitor ile bilgisayar arasındaki kablo yıpranmış veya hasar görmüş. LCD monitorün üzerine sıvı döküldü veya monitor yağmura maruz kaldı. LCD monitor veya kasa hasar görmüş.
7. LCD panelin hasar görmesini önlemek için monitorü bir yüzeye ön yüzü aşağı bakacak şekilde yerleştirmeyin.

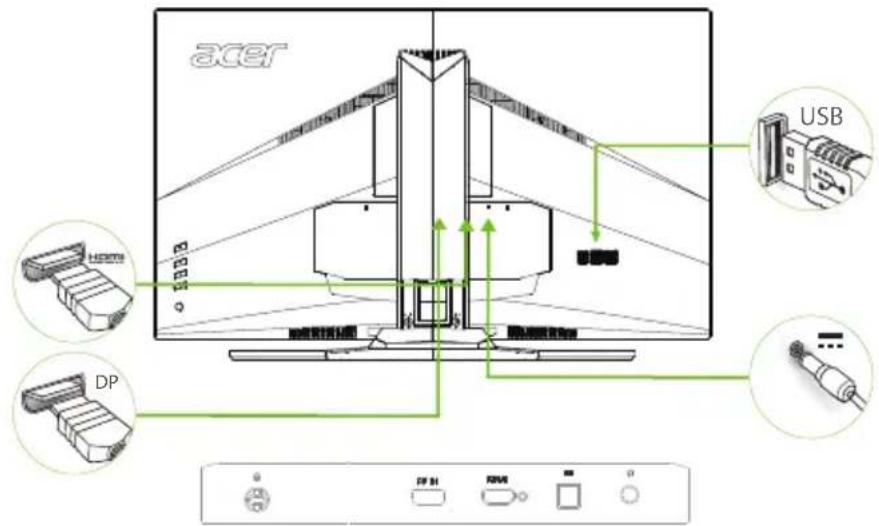

Monitörünüzü bir bilgisayara bağlama

1. Bilgisayarınızı kapatın ve bilgisayarınızın güç kablosunu prizden çekin.
2. Sinyal kablosunu monitörün HDMI (isteğe bağlı) ve/veya DP (isteğe bağlı) giriş soketine ve bilgisayardaki ekran kartının HDMI (isteğe bağlı) ve/veya DP (isteğe bağlı) çıkış soketine bağlayın. Ardından sinyal kablosu konektöründe bulunan parmakla döndürülen vidaları sıkın.
3. USB Kablosunu (İsteğe Bağlı)

Bağlayın: Hızlı şarj bağlantı noktasına USB 3.0 kablosunu bağlayın. USB 3.0 kablosunu bağlantı noktasına bağlayın.

1. Monitör güç kablosunu monitör arkasındaki güç bağlantı noktasına takın.
2. Güç adaptörünü ve güç kablosunu monitöre ve ardından düzgün topraklanmış bir AC prizine bağlayın.

Not: Ses çıkışı yalnızca ses çıkışı modeli içindir. Lütfen, daha fazla bilgi için kullanıcı kılavuzuna bakınız.

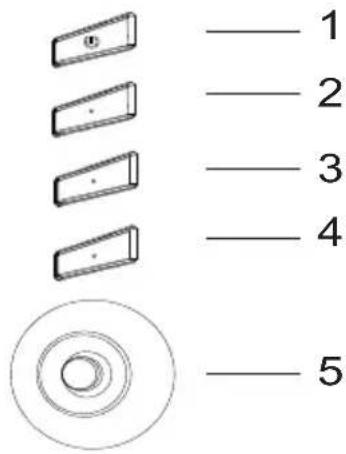

Harici kontroller

1 Güç Düğmesi Monitoru açar/kapatır MaviGPCün,açıkoldalık,u Güsterir. Kehirbar rengibekleme/guc tasarruf modunu Güsterir.
2 İslav tuşu	a. Ana sayfayı güruntülemek icin basın. Kısayol1,islevini girmek icin tekrar basın.
	b. İslav Menüsu etkken, monitoru nüze)yönelik temel bilgileri ve geleçeri,girisi,güruntülemek veya özel renk ayarları fabrika varsayilanları sifırlamak icin bu tuşa basın.
3 İslav tuşu	a. Ana sayfayı güruntülemek icin basın. Kısayol2,islevini girmek icin tekrar basın.
	b. İslav Menüsu etkken, senaryo modunu veya oyun modunu seçmec icin bu duğmeye basın.
4 İslav tuşu	a. Ana sayfayı,güruntülemek icin basın. Girişseçme,islevine girme icin yeniden basın.
	b. İslav Menüsu etkken, buduğme ekran menüsunden Çıkmayı saglar.
5 İslav tuşu	a. Ana sayfayı,güruntülemek icin basın. İslav Menünde sonraki isleve girmek icin yeniden basın.
	b. Ekran;cerevesinin arka tarafindaki tekli gezisduğmesi bir oyun kolu gibi calisir. Imleci tasımak icin,duğmeyi dört)yöne gezirmeyeterlidir. lstenen seçeneği belirlemek icinduğmeye basın.Kirmizı renk calistirilabilir, gri renk calistirilamaz durumu belirir.

G-SYNC (yalnızca DP):

1920x1080@60Hz:

G-SYNC, bir NVIDIA GeForce GTX650Ti BOOST GPU veya üstünü gerektirir. Daha fazla bilgi için nVidia® web sitesini ziyaret edin: http://www.nvidia.com/page/home.html

2560x1440@144Hz:

G-SYNC, bir NVIDIA GeForce GTX960 BOOST GPU veya üstünü gerektirir. Daha fazla bilgi için nVidia® web sitesini ziyaret edin: http://www.nvidia.com/page/home.html

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimleri

Bu aygıt test edilmiş ve FCC kuralları Bölüm 15'e göre Sınıf B dijital aygıt sınırlarına uygun olduğu tespit edilmiştir. Bu sınırlar, bir konut kurulumunda zararlı girişime karşı yeterli koruma sağlamak üzere tasarlanmıştır. Bu aygıt radyo frekansı enerjisi üretir, kullanır ve yayabilir. Talimatlara uygun olarak kurulmaz veya kullanılmaz ise radyo iletişimlerinde zararlı girişime neden olabilir. Ancak belirli bir kurulumda girişim olmayacağı garantisi yoktur. Bu aygıt, radyo veya televizyon alışında aygıtı açıp kapatarak belirlenebilen zararlı girişime neden oluyorsa, kullanıcının girişimi düzeltmek için aşağıdaki önlemlerden bir veya birkaçını denemesi önerilir:

Alış antenini yeniden yönlendirin veya yeniden yerleştirin. - Aygıt ve alıcı arasındaki mesafeyi artırın. - Aygıtı, alıcının bağlı olduğu devreden farklı bir prize bağlayın. Yardım için deneyimli bir radyo/televizyon teknisyenine danışın.

CE uyumluluk bildirimi

Burada Acer Inc., bu LCD monitörün EMC Yönergesi 2014/30/EU, Düşük Voltaj Yönergesi 2014/35/EU, RoHS Yönergesi 2011/65/EU ve enerjiyle ilgili ürünler için eko-tasarım gereksinimlerinin ayarlanmasında bir esas oluşturmayla ilgili 2009/125/EC Yönergesinin temel gereksinimlerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder.

Diğer bilgi işlem aygıtlarıyla tüm bağlantılarda EMC düzenlemelerine uyumluluk sağlamak için korumalı kablolar kullanılmalıdır.

Bildiri: Çevre aygıtları

Yalnızca Sınıf B sınırlarına uygun olduğu belgelendirilmiş çevre aygıtları (giriş/çıkış aygıtları, terminaller, yazıcılar, vb.) bu ekipmana takılabilir. Sertifikalı olmayan çevre aygıtlarıyla çalıştırma, radyo ve TV alışında girişime neden olabilir.

Dikkat

Üretici tarafından açıkça onaylanmayan değişiklikler veya değiştirmeler, bu ürünü çalıştırmak için Federal İletişim Komisyonu tarafından verilen kullanıcı yetkisini geçersiz hale getirebilir.

Monitörde hasarı önlemek için monitörü tabanından kaldırmayın.

Bu aygıt FCC kuralları Bölüm 15'e uygundur. Çalıştırma aşağıdaki iki koşula tabidir: (1) Bu aygıt zararlı girişime neden olamaz. (2) Bu aygıtın, istenmeyen çalışmaya neden olabilen girişim dahil olmak üzere alınan her türlü girişimi kabul etmesi gerekir.

Avrupa Birliği'nde özel ev kullanıcıları tarafından hurda ekipmanın atılması

Ürün üzerindeki veya ambalaj üzerindeki bu sembol, bu ürünün diğer ev atıklarıyla atılmaması gerektiğini belirtir. Buna karşılık, hurda ekipmanınızı atmak için hurda elektrikli ve elektronik ekipmanın geri dönüştürülmesi için görevlendirilmiş toplama noktasına götürmek sizin sorumluluğunuzdur. Atma esnasında hurdanızın ayrı toplanması ve geri dönüştürülmesi, doğal kaynakları korumaya yardımcı olacak ve insan sağlığı ile çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Geri dönüştürme için hurdanızı bırakabileceğiniz yerlerle ilgili daha fazla bilgi için lütfen yerel şehir ofisiniz, ev atığı atma servisiniz veya ürünü satın aldığınız mağazayla irtibata geçin.

LCD Panel	Çalıstirma sistemi TFT	Renkli LCD
	Boyut 31.5"W (80cm)
	Piksel sikişi 0,36375 m	m(Y)x0,36375mm(D)
	Parlakık 300 cd/m	2(Tipik)
	Kontrast 3,000:1(native)
	Izlememe,açisi(Tipik)178°(Y)178°(D)(CR≥10)
	Yanı süresi 4ms(GTG)	Tipik)
	Panel Tipi VA
	Video Dijital Arabirim
	Y Frekans	HDMI:30~140KHz,DP:88~240KHz
	D Frekans	HDMI:24~60Hz,DP:30~165Hz
Ekran Renkleri 16,7M Renk
Nokta Saati		241.5MHz(HDMI)/635.5MHz(DP)
Maks. Çozünurlük		DP:2560x1440@165HzHDMI:2560x1440@60Hz
Tak ve Çalışir VESA DDCCI/DDC2B
Enerji Verimlilişi Sinifi B
*Yılılik Enerji Tüketimi(Tipik) 73(kWh)(HDMI Girişi Model)iin(#)
Güç tüketimi@200cd/m2	AÇIK Modu 45W (tip.)
	Uyku Modu 0,5 W (tip.)
	Kapali/Bekleme Modu	0,45 W (tip.)
Girlis Konektörü		DP(Yalinizca DP Modeli)HDMI(Yalinizca HDMI Modeli)USB Hub/USB3.0 x 4(Yalinizca USB Hub Modeli)
Girlis Video Sinyali		DP sinyali(Yalinizca DP Girişi Modeli)HDMI sinyali(Yalinizca HDMI Girişi Modeli)
Hoparlörler(Tipik)		7 W x 2
Ses		Ses Çişi(Yalinizca Ses Çişi Modeli)
Maksimum Ekran Boyutu		Yatay:697,344 mmDikey:392,256 mm
Güç Kaynaya		100-240V~,50/60Hz
Çevreyle ilgili Hususlar		Çalıma Sıcikı:,5°-35°CDepolama Sıcikı:, -20°-60°CÇalıma Nemi:%10-%85
Boyutlar		712,7(G)x484~604(Y)x298,3(D)mm
Ağilık(N.W.)		10,1 kg Ünite (net)
Mekanizma Özelligi		Egün:-5°ila+25°Dönme:+/-25°Yükselkit ayari:120 mmPivot:HayirAyrlabilir ayak standi:Evet
Harici Kontroller:	Functions (İsllevler)	ParlakıkDilKarasılikEkran Menüssu Zaman AşkıMavi İskilŞeffa;,Yenileme.Here,yenileme,Hüz,Yüzselcı,Oyuzluy,,Güncı ModDerin UykuSes DüzyiHüz,Uş,Hedef noktasıOyun modu

Resmi Acer destek web sitesinde Acer ürününe ait kılavuzlar ve diğer belgeleri bulabilirsiniz. *Yıllık enerji tüketimi, yılda 365 gün ve günde 4 saat tipik güç tüketimiyle hesaplanır.
