Predator Z321QU - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Kaubamärk	Acer
Mudel	Predator Z321QU
Paneeli suurus	31,5 tolli (80 cm)
Maksimaalne eraldusvõime	2560 x 1440 pikslit (DP: 165 Hz, HDMI: 60 Hz)
Paneeli tehnoloogia	VA (Vertical Alignment)
Tüüpiline heledus	300 cd/m²
Loomulik kontrast	3000:1
Reageerimisaeg	4 ms (GTG)
Vaatenurk (horisontaalne/vertikaalne)	178° / 178°
Sisseehitatud kõlarid	Jah, 2 x 7 W
Sisendühendused	HDMI, DisplayPort, USB 3.0 x 4 (jaotur)
Mõõtmed (L x K x S)	712,7 x 484~604 x 298,3 mm
Netokaal	10,1 kg
Toide	100-240 V ~ 50/60 Hz
Elektritarve (töörežiim)	45 W (tüüpiline)
Elektritarve (ooterežiim)	0,5 W (tüüpiline)
Ergonoomilised seadistused	Kallutamine -5° kuni +25°, pööramine +/-25°, kõrgus 120 mm
OSD funktsioonid	Heledus, kontrast, sinine valgus, Dark Boost, adaptiivne kontrast, gamma, värvitemperatuur, küllastus, 6-teljeline värv, helitugevus, Overdrive, ülekiirendus, sihtimispunkt
G-SYNC ühilduvus	Jah (DisplayPorti kaudu, vajab ühilduvat NVIDIA GPU-d)
Soovitatav puhastamine	Ühendage lahti, kasutage pehmet ebemevaba lappi ja lahustivaba puhastusvahendit
Ohutus	Ärge jätke vee ega vihma kätte, ärge avage korpust, hoida temperatuuril -20°C kuni 60°C
Remonditavus	Remonti tohib teostada ainult volitatud tehnik

Korduma kippuvad küsimused - Predator Z321QU ACER

Kuidas puhastada Predator Z321QU ekraani?

Lülitage ekraan välja ja ühendage toitekaabel lahti. Pihustage lahustivaba puhastusvahendit pehmele ebemevabale lapile, seejärel pühkige ekraani õrnalt. Ärge kunagi kasutage abrasiivseid tooteid ega vedelikke otse paneelile.

Millised ühendusrežiimid on saadaval?

Monitoril on HDMI ja DisplayPort sisendid ning USB 3.0 jaotur 4 pordiga. Kasutage videosignaali jaoks HDMI või DisplayPort kaablit ning välisseadmete või kiirlaadimise jaoks USB kaablit.

Kuidas reguleerida ekraani kõrgust?

Alus võimaldab kõrguse reguleerimist 120 mm ulatuses. Muutmiseks avaldage ühtlast survet raamile, et seda tõsta või langetada. Kallutamine (-5° kuni +25°) ja pööramine (+/-25°) reguleeritakse käsitsi.

Mida teha, kui ekraan jääb mustaks või ei tuvasta signaali?

Kontrollige, et videokaabel (HDMI või DP) on mõlemast otsast korralikult ühendatud. Veenduge, et monitor on sisse lülitatud (sinine tuli). Testige teise allika või kaabliga. Kui probleem püsib, vaadake juhendi veaotsingu jaotist.

Kuidas aktiveerida G-SYNC tehnoloogiat?

G-SYNC töötab ainult DisplayPorti kaudu. Teil peab olema NVIDIA GeForce GTX 650 Ti BOOST või uuem (60 Hz jaoks) või GTX 960 või uuem (144 Hz jaoks). Lubage G-SYNC NVIDIA juhtpaneelil pärast monitori ühendamist DP kaudu.

Millised eraldusvõimed ja sagedused on toetatud?

Maksimaalne eraldusvõime: 2560 x 1440 pikslit. Sagedused: kuni 165 Hz DisplayPorti kaudu ja 60 Hz HDMI kaudu. Toetatud on ka muud standardsed eraldusvõimed (1080p jne).

Milline on monitori elektritarve?

Töörežiimis on tarbimine 45 W (tüüpiline). Ooterežiimis langeb see 0,5 W-ni ja väljalülitatult 0,45 W-ni. Hinnanguline aastane tarbimine on 73 kWh (kasutamisel 4 tundi päevas).

Millised on monitori mõõtmed ja kaal?

Koos jalaga on mõõtmed: laius 712,7 mm, kõrgus 484 kuni 604 mm (olenevalt reguleerimisest) ja sügavus 298,3 mm. Netokaal on umbes 10,1 kg.

Kas monitor ühildub VESA kinnitusega?

Jah, jalg on eemaldatav. Monitor ühildub VESA kinnitustega (standard 100 x 100 mm, kontrollige juhendit). Kasutage kaasasolevaid kruvisid käe või seinakinnituse paigaldamiseks.

Kuidas pääseda ligi OSD seadistustele (ekraanimenüü)?

Kasutage joysticki, mis asub raami tagaküljel. Vajutage, et avada põhimenüü. Liigutage joysticki neljas suunas navigeerimiseks. Funktsiooniklahvid võimaldavad kiiret juurdepääsu seadistustele nagu heledus, kontrast või mängurežiim.

KASUTUSJUHEND Predator Z321QU ACER

Olulised ohutusnõuded

Lugege juhend tähelepanelikult läbi.

1. LCD-monitori ekraani puhastamine

Lülitage LCD-monitor välja ja eemaldage vooluvõrgust. - Pihustage mittelahustavat puhastusainet lapi peale ja puhastage ekraani õrnalt.

1. Ärge asetage LCD-monitori akna lähedale. Hoidke monitori kokkupuute eest vihma, niiskuse või päikesekiirgusega, mis võib monitori kahjustada.
2. Hoidke LCD-ekraani mehaanilise surve eest. Ülemäärane surve võib põhjustada ekraanile püsivaid kahjustusi.
3. Ärge avage seadet ega üritage seda ise parandada. Monitori võib parandada ainult selleks volitatud tehnik.
4. Säilitage LCD-monitori siseruumis, temperatuuril -20 kuni 60 °C (-4 kuni 140 °F). LCD-monitori säilitamine sellest vahemikust kõrgemal või madalamal temperatuuril võib monitori püsivalt kahjustada.
5. Eemaldage monitor viivitamatult vooluvõrgust ja pöörduge volitatud hooldustehniku poole, kui esineb mõni järgmistest tingimustest.
6. Monitori arvutiga ühendav kaabel on kulunud või kahjustatud. LCD-monitori peale on sattunud vedelikku või monitor on jäänud vihma kätte.

LCD-monitor või ümbris on kahjustatud.

1. Ekraani kahjustuste vältimiseks ärge asetage monitori ekraaniga allapoole.

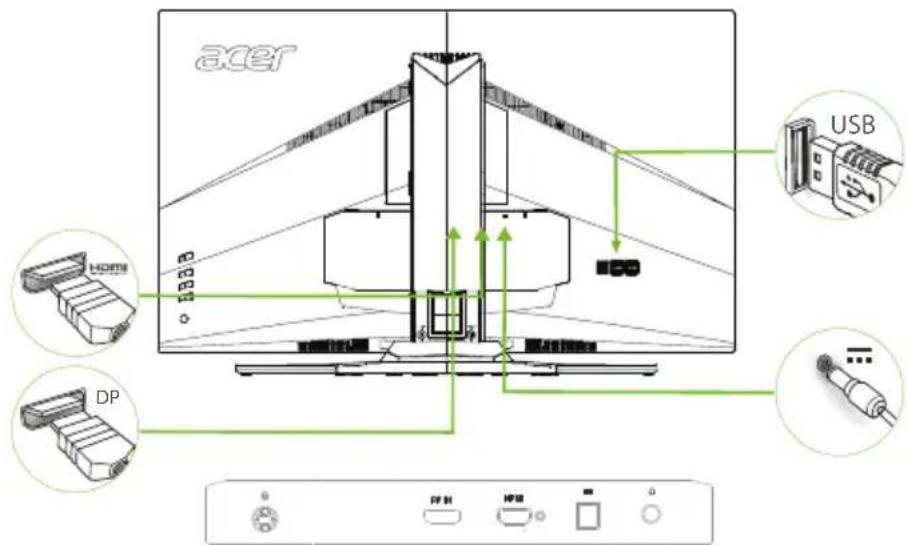

Monitori arvutiga ühendamine

1. Lülitage arvuti välja ja eemaldage see vooluvõrgust.
2. Ühendage signaalikaabel monitori HDMI (lisavarustus) ja/või DP (lisavarustus) pistikupesaga ning arvuti kuvaadapteri HDMI (lisavarustus) ja/või DP (lisavarustus) väljundpesaga. Seejärel keerake signaalikaabli pistiku kruvid kinni.
3. Ühendage USB-kaabel (valikuline). Ühendage USB 3.0 kaabel kiirlaadimise pesaga. Ühendage USB 3.0 kaabel pesaga.
4. Ühendage monitori toitekaabel monitori tagaküljel asuvasse toitekaabli pistikupesasse.
5. Ühendage toiteplokk ja toitekaabel monitoriga ning seejärel ühendage see nõuetekohaselt maandatud vooluvõrgu pistikupesasse.

Märkus. Heliväljund on ainult heliväljundiga mudelil. Täpsemad juhised leiate kasutusjuhendist.

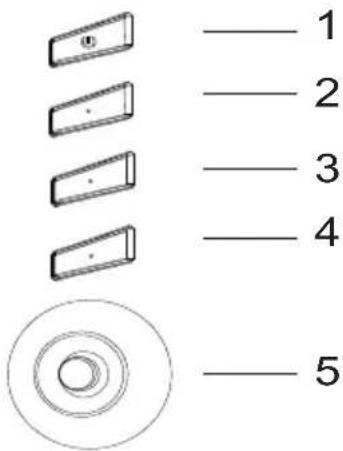

Välised juhtnupud

1 Toitenupp Lülitab monitori sisse ja välja. Sinine mängutuli naitab, et vool on sisselülitatud. Oranz naitab oote/voolusäästu režimi.
2 Funktsiooniklahv	a. Vajutage Peamenüu kuvamiseks. Funktsiooninupu nr 1 sisestamiseks vajutage seda nuppu uuesti.
	b. Kui Funktsioonimenüu on aktiveeritud, vajutage seda nuppu, et vaadata pöhiteavet oma monitori kohta ja hetkesisendit ning lahtestada mugandatud ∀rviceadistused tehase vaikesätetele.
3 Funktsiooniklahv	a. Vajutage Peamenüu kuvamiseks. Funktsiooninupu nr 2 sisestamiseks vajutage seda nuppu uuesti.
	b. Kui Funktsioonimenüu on aktiveeritud, vajutage seda nuppu, et valida stsenaariuni- vöi mögurežim.
4 Funktsiooniklahv	a. Vajutage, et avada Lähtekuva. Vajutage veel kord, et avada sisendi valiku funktsion.
	b. Kui Funktsioonimenüu on aktiveeritud, vajutage seda nuppu, et OSD-st väljuda.
5 Funktsiooniklahv	a. Vajutage, et avada Lähtekuva. Vajutage veel kord, et avada funktsioonimenüus järgmine funktsion.
	b. Kanglüliti nupp kuvari serval on kasutatav nagu juhtkang. Kursori liigutamiseks saab kanglüliti nuppu callutada neljas suunas. Soovitud suvandi valimiseks tuleb nuppu vajutada.Punane naitab toöolekut. Hall naitab mitte-töolekut.

G-SYNC (ainult DP):

1920x1080@60Hz:

G-SYNC nõuab NVIDIA GeForce GTX650Ti BOOST GPU-d või uuemat versiooni. Lisateavet

vt nVidia® veebisaidilt: http://www.nvidia.com/page/home.html

2560x1440@144Hz:

G-SYNC nõuab NVIDIA GeForce GTX960 BOOST GPU-d või uuemat versiooni. Lisateavet leiate nVidia® veebisaidilt http://www.nvidia.com/page/home.html

Märkused ja ohutusalased märkused

FCC märkused

Seadet on katsetatud ning on tehtud kindlaks, et seade ei ületa FCC eeskirja 15. osas kirjeldatud B-klassi digitaalseadmete piirväärtusi. Nende piirväärtuste eesmärk on pakkuda põhjendatud kaitset ohtlike häirete eest olmepaigaldistes. Seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seadet ei paigaldata ja kasutata juhendi kohaselt, võib seade tekitada kahjulikke raadiosidehäireid. Teatud paigaldiste puhul ei saa häirete tekkimist siiski välistada. Kui seade põhjustab raadio- või telesignaalis kahjulikke häireid, mida saab kindlaks teha seadet sisse ja välja lülitades, peaksite kasutajana häirete tekke vältimiseks rakendama üht või mitut järgmistest meetmetest.

• Muutke vastuvõtuantenni suunda või asukohta. Viige seade ja vastuvõtja teineteisest kaugemale.
• Ühendage seade vastuvõtjast erineva vooluvõrgu pistikupesaga. Konsulteerige edasimüüja või kogenud raadio-/teletehnikuga.

EÜ vastavusdeklaratsioon

Acer Inc deklareerib käesolevaga, et see LCD-monitor vastab EMC direktiivi 2014/30/EU, madalpingedirektiivi 2014/35/EU ja RoHS direktiivi 2011/65/EL olulistele ja muudele kohalduvatele sätetele ning direktiivile 2009/125/EU, mis käsitleb energiamõjuga toodetele ökodisaini nõuete raamistiku kehtestamist.

Märkus: varjestatud kaablid

EMC märustega vastavuse tagamiseks tuleb ühendamiseks muude arvutustehnika seadmetega kasutada ainult varjestatud kaableid.

Märkus: välisseadmed

Selle seadmega võib ühendada ainult tõendatult B-klassi piirväärtustele vastavaid välisseadmeid (sisendväljundseadmed, terminalid, printerid jne). Kasutamine koos sertifitseerimata välisseadmetega toob tõenäoliselt kaasa häireid raadio- ja telesignaali vastuvõtus.

Ettevaatust!

Seadme tootjaga otseselt kooskõlastamata muutmise või modifitseerimise korral võib kasutaja kaotada toote kasutusõiguse, mille on andnud föderaalne sidekomisjon.

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest.

Kasutamine

See seade vastab FCC eeskirja 15. jaotises esitatud nõuetele. Seade peab vastama kahele järgmisele tingimusele: (1) seade ei tohi põhjustada kahjulikke häireid; (2) seade peab taluma kõiki häireid, kaasa arvatud häireid, mis võivad põhjustada soovimatut talitlust.

Märkus: Kanada kasutajad

CAN ICES-3(B)/NMB-3(B)

Kasutatud olmeseadmete kasutaja poolne kõrvaldamine Euroopa Liidus

See tootel või selle pakendil olev sümbol tähendab, et toodet ei tohi panna olmejäätmete hulka. Omanik on kohustatud viima enda kasutatud seadmed selleks ettenähtud kogumiskohta elektri- ja elektroonikaromu ringlussevõtmiseks. Kasutatud seadmete jäätmete sorteerimine ja ringlussevõtt aitab säästa loodusvaru ning tagada ringlussevõtu viisil, mis säästab inimeste tervist ja keskkonda. Lisateavet kasutatud seadmete kogumispunktide kohta võite saada kohalikust omavalitsusest, jäätmefirmast või toote müüjalt.

TEHNILISED ANDMED

LCD-panel	Tecnoloogia TFT värviline LCD
	Mööt 31.5 toli (80cm)
	Pikslisamm 0,36375 mm (H) x 0,36375 mm (V)
	Heledus 300 cd/m	2 (tüüpiline)
	Kontrast: 3,000:1(native)
	Vaatenurk(tüüpiline) 178 (H) 178° (V) (CR≥10)
	Reaktsooniaag 4ms (GT) G; tüüpiline)
	Paneeli tuüp VA
	Video Digitaalne liides
	Horisontaalsagedus	HDMI: 30~140KHz, DP: 88~240KHz
	Vertikaalsagedus	HDMI: 24~60Hz, DP: 30~165Hz
Värve 16,7M
Punktsagedus		241.5MHz(HDMI)/635.5MHz(DP)
Max eraldusvöime		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Isehäälestus VESA DDCCI/DDC2B
Energiatöhususe klass B
*Aastane energiaikulu(tüüpiline) 73 (kWh) (HDMI-sisendiga mudel)
Energiatarbimine heledusel 200cd/m²	sisselülitatuna 45W (tüüpiline)
	Puhkerežiimis	0,5 W (tüüpiline)
	Väljalülitatuna/ootel	0,45 W (tüüpiline)
Sisendid		DP (ainult DP-mudelil) HDMI (ainult HDMI korral) USB jaotur / USB 3.0, 4 tk (ainult USB jaoturga mudelil)
Video sisendsignaal		DP-siŋaal (ainult DP-sisendiga mudel) HDMI-siŋaal (ainult HDMI-sisendiga mudel)
Kölarid(tüüpiline)		7 W, 2 tk
Audio		Audiovöljund (ainult audiovöljundiga mudel)
Maksimaalne ekraanimööt		Horisontaalne: 697,344 mm Vertikaalne: 392,256 mm
Toitepinge		100-240 V~, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 5-35 °C Säilitustemperatuur: -20 °C kuni 60 °C Niiskus töökohal: 10-85%
Möötmed		712,7 (L) x 484-604 (K) x 298,3 (S) mm
Kaal (netokaal)		10,1 kg
Mehaanilised andmed		Kallutamine: -5° kuni +25° Pööramine: +/- 25° Körguse reguleerimine: 120 mm Ekraani pööramine: ei Eemadatav alus: jah
Välised juhtnupud:	Functions (Otstarve)	Heledus Kontrastsus Sinine valgus Tumeda intensivistamine Adaptivne kontratsus Gamma Värvtemperatuur Kūllastus 6-telje värv Helitugevus Over Drive Siftpunkt	Keel OSD ajalöpp Lübpaistvus Värskendussageduse number Sisend Ümbritsev valgus Kirrklahvi märamine Laiekraanirežim Sügav uni Kirkäivitusrežim USB laadmise väljalulitus Mängurežim
*Köiki andmeid võidakse etteateamata muuta.

Aceri toodete juhendid ja muud dokumendid on kättesaadavad ametliku Aceri toe veebisaidi kaudu. *Aastane energiakulu on arvutatud tüüpilise energiatarbimise järgi 4 tundi päevas, 365 päeva aastas.
