Predator Z321QU - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-skärm
Märke	Acer
Modell	Predator Z321QU
Panelstorlek	31,5 tum (80 cm)
Maximal upplösning	2560 x 1440 pixlar (DP: 165 Hz, HDMI: 60 Hz)
Panelteknik	VA (Vertical Alignment)
Typisk ljusstyrka	300 cd/m²
Nativ kontrast	3000:1
Svarstid	4 ms (GTG)
Betraktningsvinkel (horisontell/vertikal)	178° / 178°
Inbyggda högtalare	Ja, 2 x 7 W
Ingångar	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Mått (B x H x D)	712,7 x 484~604 x 298,3 mm
Nettovikt	10,1 kg
Strömförsörjning	100-240 V ~ 50/60 Hz
Strömförbrukning (på)	45 W (typisk)
Strömförbrukning (standby)	0,5 W (typisk)
Ergonomiska inställningar	Lutning -5° till +25°, rotation +/-25°, höjd 120 mm
OSD-funktioner	Ljusstyrka, kontrast, blått ljus, Dark Boost, adaptiv kontrast, gamma, färgtemperatur, mättnad, 6-axlig färg, volym, Overdrive, överklockning, siktpunkt
G-SYNC-kompatibilitet	Ja (via DisplayPort, kräver kompatibelt NVIDIA GPU)
Rekommenderad rengöring	Koppla ur, använd mjuk luddfri trasa med lösningsmedelsfri lösning
Säkerhet	Utsätt inte för vatten eller regn, öppna inte höljet, förvaring mellan -20°C och 60°C
Reparerbarhet	Reparationer ska utföras av auktoriserad tekniker

Vanliga frågor - Predator Z321QU ACER

Hur rengör jag skärmen på Predator Z321QU?

Stäng av skärmen och koppla ur strömkabeln. Spraya en lösningsmedelsfri rengöringslösning på en mjuk luddfri trasa, torka sedan försiktigt skärmen. Använd aldrig slipande medel eller vätskor direkt på panelen.

Vilka anslutningslägen finns?

Skärmen har HDMI- och DisplayPort-ingångar, samt en USB 3.0-hubb med 4 portar. Använd HDMI- eller DisplayPort-kabel för videosignal, och USB-kabel för kringutrustning eller snabbladdning.

Hur justerar jag skärmens höjd?

Stativen möjliggör höjdjustering på 120 mm. För att ändra, tryck jämnt på ramen för att höja eller sänka. Lutning (-5° till +25°) och rotation (+/-25°) justeras manuellt.

Vad gör jag om skärmen förblir svart eller inte detekterar signal?

Kontrollera att videokabeln (HDMI eller DP) är ordentligt ansluten i båda ändar. Se till att skärmen är på (blå lampa). Testa med en annan källa eller kabel. Om problemet kvarstår, se felsökningsavsnittet i manualen.

Hur aktiverar jag G-SYNC-teknik?

G-SYNC fungerar endast via DisplayPort. Du måste ha ett NVIDIA GeForce GTX 650 Ti BOOST eller högre (för 60 Hz) eller GTX 960 eller högre (för 144 Hz). Aktivera G-SYNC i NVIDIAs kontrollpanel efter att ha anslutit skärmen via DP.

Vilka upplösningar och frekvenser stöds?

Maximal upplösning: 2560 x 1440 pixlar. Frekvenser: upp till 165 Hz via DisplayPort och 60 Hz via HDMI. Andra standardupplösningar stöds också (1080p, etc.).

Vad är skärmens strömförbrukning?

I på-läge är förbrukningen 45 W (typisk). I standby sjunker den till 0,5 W, och i avstängt läge 0,45 W. Uppskattad årlig förbrukning är 73 kWh (vid 4 timmars användning per dag).

Vilka är måtten och vikten på skärmen?

Med stativ är måtten 712,7 mm bredd, 484 till 604 mm höjd (beroende på inställning) och 298,3 mm djup. Nettovikten är cirka 10,1 kg.

Är skärmen kompatibel med VESA-fäste?

Ja, stativet är avtagbart. Skärmen är kompatibel med VESA-fästen (standard 100 x 100 mm, kontrollera manualen). Använd medföljande skruvar för att fästa en arm eller väggfäste.

Hur kommer jag åt OSD-inställningarna (skärmmenyn)?

Använd joysticken på ramens baksida. Tryck för att öppna huvudmenyn. Flytta joysticken i fyra riktningar för att navigera. Funktionsknapparna ger snabb åtkomst till inställningar som ljusstyrka, kontrast eller spelläge.

BRUKSANVISNING Predator Z321QU ACER

Läs följande anvisningar noggrant.

1. För att rengöra LCD-skärmen:

Stäng av LCD-skärmen och dra ut nätsladden. Spraya ett rengöringsmedel som inte innehåller lösningsmedel på en trasa och rengör skärmen försiktigt.

1. Ställ inte LCD-skärmen nära ett fönster. Att utsätta skärmen för regn, fukt eller solljus kan skada den allvarligt.
2. Tryck inte på LCD-skärmen. Överdrivet tryck kan orsaka permanenta skador på skärmen.
3. Ta inte bort höljet eller försök att reparera enheten själv. En behörig tekniker bör utföra all typ av service.
4. Förvara LCD-skärmen i ett rum med en temperatur på -20°C till 60°C (-4°F till 140°F). Förvaring av LCD-skärmen utanför detta intervall kan leda till permanenta skador.
5. Koppla omedelbart ur skärmen och kontakta en behörig tekniker om något av följande förhållanden inträffar:
6. Om signalkabeln (skärm till dator) är trasig eller skadad.
7. Om vätskor spills på LCD-skärmen eller om skärmen utsätts för regn. LCD-skärmen eller dess hölje är skadat.
8. För att förhindra skador på LCD-skärmen, placera inte den vänd nedåt på en yta.

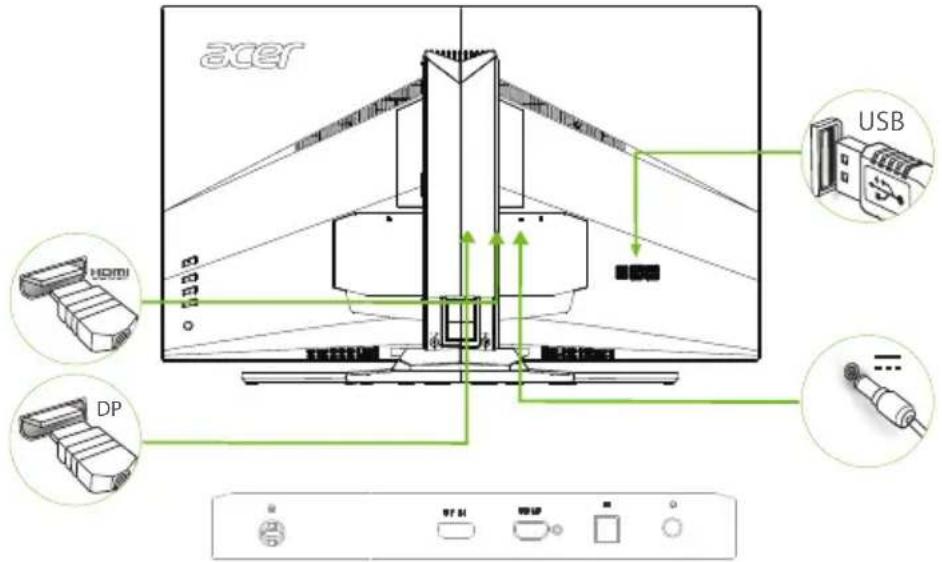

Ansluta bildskärmen till en dator

1. Stäng av datorn och dra ur datorns nätsladd.
2. Anslut signalkabeln till skärmens ingång för HDMI (tillval) och/eller DP (tillval) och till datorns utgång för grafikkortets HDMI (tillval) och/eller DP (tillval). Dra sedan åt tumskruvarna på signalkabeln.
3. Anslut USB-kabeln (tillval)

Anslut USB 3.0-kabeln till porten för snabbladdning.

Anslut USB 3.0-kabeln till porten.

1. Sätt in skärmens nätsladd i strömporten på baksidan av skärmen.
2. Anslut nätadaptern och nätsladden till skärmen och sedan till ett jordat eluttag.

OBS! Ljudutgång är endast för modell med ljudutmatning. Kontrollera i bruksanvisningen för mer instruktioner.

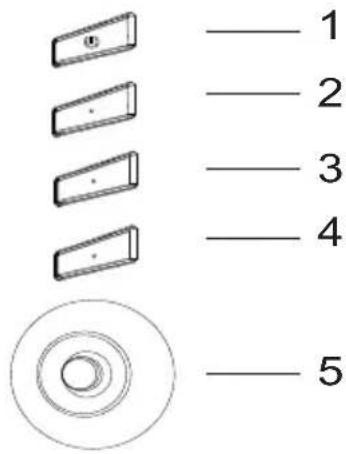

Externa kontroller

1 Strömbrystare Stänger av och slår på skärmen. Blätt indikerar att den är pâslagen. Guilt indikerar standby/energisparläge.
2 Funktionsknapp ###	a. Tryck För att visa Huvudsidan. Tryck iven För att gå till snabbknapp1-funktion. b. När faktionsmenyn är aktiv, tryck på den här knappen För att visa grundläggande information För din skärm och aktuell ingäng erller Återställanpassade fãrginställningar till fabriksinställingarna.
3 Funktionsknapp ###	a. Tryck För att visa Huvudsidan. Tryck iven För att gå till snabbknapp2-funktion. b. När faktionsmenyn är aktiv, tryck på den här knappen För att ∀lja laget Välj scenario eller Spelläge.
4 Funktionsknapp	a. Tryck För att visa Huvudsidan. Tryck iven För att ange Funktionen För val av ingäng. b. När faktionsmenyn är aktivkommenenna knapp avsluta skärmmenyn.
5 Funktionsknapp ###	a. Tryck För att visa Huvudsidan. Tryck iven För att komma vidare till{nästa Funktion i Funktionmenyn. b. Knappen på baksidan av bildskärmsramen fungerar som en joystick. Om du vill flytta markören, tryck knappen i fyra olika riktkninger. Tryck på knappen För att ∀lja onskat alternativ. Rött indikerar brukbart. Grätt indikerar obrukbart.

G-SYNC (endast DP):

1920x1080@60Hz:

G-SYNC kräver ett NVIDIA GeForce GTX650Ti BOOST GPU eller högre. För mer information, besök nVidia®-webbplatsen: http://www.nvidia.com/page/home.html

2560x1440@144Hz:

G-SYNC kräver att NVIDIA GeForce GTX960 BOOST GPU eller högre. För mer information, besök nVidia®-webbplatsen: http://www.nvidia.com/page/home.html

Föreskrifter och säkerhetsmeddelande

FCC-meddelande

Denna enhet har testats och befanns uppfylla gränsvärdena för en digital Class B-enhet enligt avsnitt 15 i FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna apparat alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna. Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om enheten orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när apparaten startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagarenheten. Anslut utrustningen till ett uttag i en annan krets än den som mottagarenheten är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

Försäkran om överensstämmelse

Härmed intygar Acer Inc. att denna LCD-skärm uppfyller de grundläggande kraven och andra relevanta bestämmelser i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU samt direktivet 2009/125/EG om upprättande av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Obs: Skärmade kablar

Alla anslutningar till andra datorer måste göras med skärmade kablar för att uppfylla EMC-kraven.

Obs: Kringutrustning

Endast kringutrustning (in/ut-enheter, terminaler, skrivare etc.) som certifierats att den uppfyller gränsvärdena för Klass B får anslutas till denna utrustning. Användning av icke certifierad kringutrustning kommer sannolikt att leda till störningar i radio- och tv-mottagning.

Varning

Ändringar eller modifieringar som inte uttryckligen har godkänts av tillverkaren kan upphäva användarens behörighet, som ges av Federal Communications Commission, att använda denna produkt. För att förhindra skador på skärmen, lyft inte den med dess fot.

Användningsvillkor

Denna enhet uppfyller del 15 i FCC:s bestämmelser. Användningen är underställd följande två villkor: (1) denna enhet får inte orsaka skadlig interferens, och (2) denna enhet måste kunna tåla mottagen interferens, inklusive interferens som kan orsaka oönskad funktion av enheten.

Obs: Kanadensiska användare

CAN ICES-3(B)/NMB-3(B)

Om den här symbolen finns på produkten eller förpackningen innebär det att produkten inte får kastas tillsammans med annat hushållsavfall. Det är ditt ansvar att kassera den förbrukade utrustningen genom att lämna den till en särskild uppsamlingsplats för återvinning av förbrukad elektrisk och elektronisk utrustning. Separat insamling och återvinning av den förbrukade utrustningen hjälper till att bevara naturresurser och gör att utrustningen återvinns på ett sätt som skyddar människors hälsa och miljön. För mer information om var du kan lämna din förbrukade utrustning för återvinning, kontakta kommunen, företaget som ansvarar för sophämtningen eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Skärmsystem TFT fãrg-LCD
	Storlek 80cm (31.5")
	Pixeltäthet 0,36375 mm (H) x 0,36375 mm (V)
	Brightness (lusstyryka) 300 dd/m 2(normal)
	Contrast (kontrast) 3,000:1(native)
	Betraktningsvinkel (normal) 178° (H) 178° (V) (CR≥10)
	Svarstid 4ms (GTG, normal)
	Typ av panel VA
	Video Digitalt gränssnitt
	Horisontell frekvens	HDMI: 30~140KHz, DP: 88~240KHz
	Vertikal frekvens	HDMI: 24~60Hz, DP: 30~165Hz
Skärmfärger 16,7M färger
Punktfrekvens		241.5MHz(HDMI)/635.5MHz(DP)
Högsta upplösning		DP:2560x1440 @165Hz HDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Energiklass B
*Ärlig energiförbrukning(normal) 73 (kWh) (für modell med		HDMI-ingäng)
Strömforbrukning vid 200 cd/m2	PÄ-läge 45W (normal)
	Viloläge 0,5 W (normal)
	Av/standby-läge 0,45 W (normal)
Ingångskontakt		DP (endast DP-model) HDMI (endast HDMI -model) USB-hubb/USB 3.0 x 4 (endast USB-hubb-model)
Ingående videosignal		DP-signal (endast DP-ingäng-model) HDMI-signal (endast HDMI-ingäng-model)
Högtalare(normal)		7 W x 2
Ljud		Ljudugäng (Enbart modell med ljudutmating)
Maximal skärstmstorlek		Horisontell: 697.344mm Vertical: 392.256mm
Strömköllä		100 - 240 V~, 50/60 Hz
Miljö		Drifttemperatur: 5 °C till 35 °C Förvaringstemperatur: -20 °C till 60 °C Driftfuktigkeit: 10 % till 85 %
Storlek		712,7 (B) x 484-604 (H) x 298,3 (D) mm
Vikt (nettovikt)		10,1 kg enchet (nettovikt)
Mekaniska specificationer		Lutting: -5° till +25° Vridbar: +/- 25° Höjdjustering: 120 mm Pivà: Nej Avtagbart fotstöd: Ja
Zunanji kontrolniki:	Functions (Funkcije)	Svetlost Jezlik Kontrast Prekoračen Čas OSD Modra svetloba Transparentnost Izboljsanje temne barve Hitrost osveževanja Prlagodljivi kontrast Vnos Gama Ambientna lučka Temp. barve Dodelitev bliojjnjične tipke Nasićenost Široki način 6-osna barva Globoko spanje Glasnost Snabbstartsläge Prekomerno delovanje Poljenje USB ob izklopu Točka merjenja Spelläge
*Alla specifikationer kanalandatan foregändene meddelande.

Du kan hitta bruksanvisningar och andra dokument för din Acer-produkt på den officiella webbplatsen för Acer-support. Årlig energiförbrukning beräknas på en genomsnittsförbrukning på 4 timmar per dag, 365 dagar per år.

Bildiri: Kanadensiska användare

CAN ICES-3(B)/NMB-3(B)

Produkt: LCD-Monitor

Handelsbeteckning:

Modellnummer:

Artikelnummer:

Acer

Z321QU

Z321QU XXXXX
