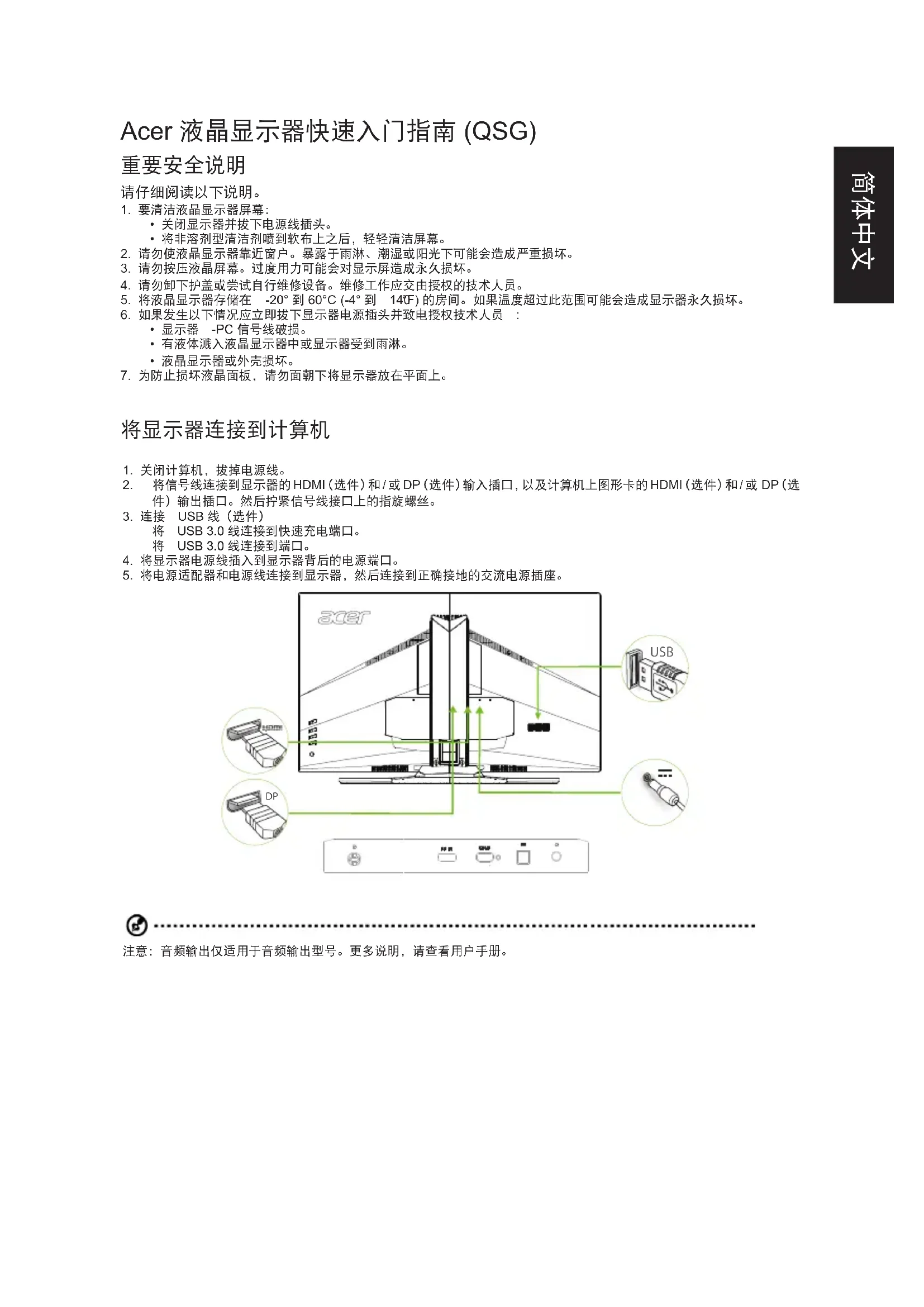

Acer液晶显示器快速入门指南(QSG)

重要安全说明

请仔细阅读以下说明。

1. 要清洁液晶显示器屏幕：

2. 关闭显示器并拔下电源线插头。

3. 将非溶剂型清洁剂喷到软布上之后，轻轻清洁屏幕。

4. 请勿使液晶显示器靠近窗户。暴露于雨淋、潮湿或阳光下可能会造成严重损坏。

5. 请勿按压液晶屏幕。过度用力可能会对显示屏造成永久损坏。
6. 请勿卸下护盖或尝试自行维修设备。维修工作应交由授权的技术人员。
7. 将液晶显示器存储在 -20^ 到 60^ C (-4^ 到 140^) 的房间。如果温度超过此范围可能会造成显示器永久损坏。

8. 如果发生以下情况应立即拔下显示器电源插头并致电授权技术人员：

9. 显示器 -PC 信号线破损。

10. 有液体溅入液晶显示器中或显示器受到雨淋。
    液晶显示器或外壳损坏。

11. 为防止损坏液晶面板，请勿面朝下将显示器放在平面上。

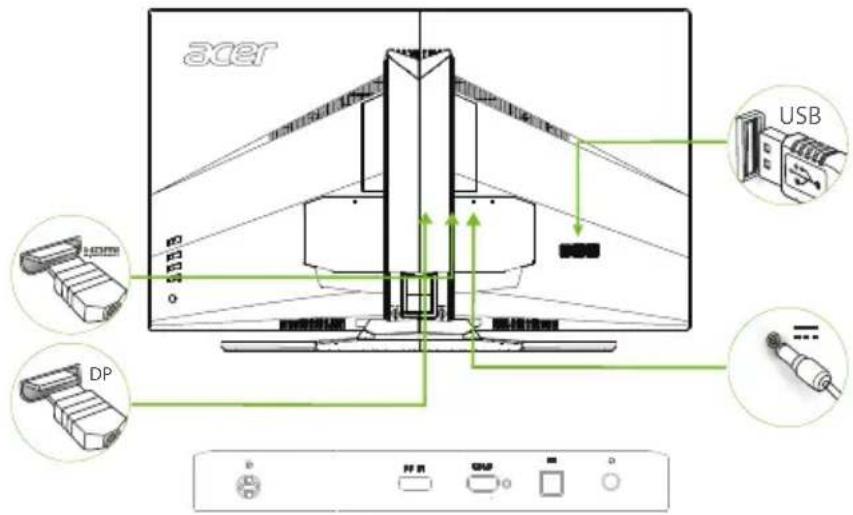

将显示器连接到计算机

1. 关闭计算机，拔掉电源线。
2. 将信号线连接到显示器的HDMI（选件）和/或DP（选件）输入插口，以及计算机上图形卡的HDMI（选件）和/或DP（选件）输出插口。然后拧紧信号线接口上的指旋螺丝。
3. 连接 USB 线（选件）

将USB3.0线连接到快速充电端口。

将USB3.0线连接到端口。

1. 将显示器电源线插入到显示器背后的电源端口。
2. 将电源适配器和电源线连接到显示器，然后连接到正确接地的交流电源插座。

注意：音频输出仅适用于音频输出型号。更多说明，请查看用户手册。

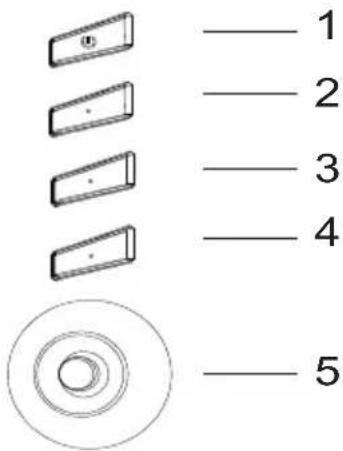

外部控制

1	电源按钮	打开/关闭显示器电源。蓝色表示开机。琥珀色表示待机/省电模式。
2	功能键	a.按下可显示主页。再按一下进入热键 1功能。b.功能菜单激活时,按下此键可查看显示器的基本信息和当前输入或将自定义颜色设置重置为出厂默认值。
3	功能键	a.按下可显示主页。再按一下进入热键 2功能。b.功能菜单激活时,按下此按钮可选择场景模式或游戏模式。
4	功能键	a.按下可查看主页。再按一下可进入输入选择功能。b.功能菜单激活时,此按钮将退出 OSD。
5	功能键	a.按下可查看主页。再按一下可进入功能菜单中的下一个功能。b.显示器挡板后侧的单切换按钮操作就像一个操纵杆。要移动光标,只需按照四个方向切换按钮。按此按钮选择所需选项。红色表示可操作。灰色表示不可操作。

G-SYNC（仅限DP）：

1920x1080@60Hz:

G-SYNC需要NVIDIA GeForce GTX650Ti BOOST GPU或更高。有关详情，请参阅nVidia® website: http://www.nvidia.com/page/home.html

2560x1440@144Hz:

G-SYNC需要NVIDIA GeForce GTX960 BOOST GPU或更高。有关详情，请访问nVidia® website:http://www.nvidia.com/page/home.html

管制和安全声明

FCC声明

本设备经检测，符合FCC规则第15部分中关于B级数字设备的限制规定。这些限制旨在为居民区安装提供防止有害干扰的合理保护。本设备会产生、使用和辐射无线电频率能量，如果不遵照说明进行安装和使用，可能会对无线电通信产生有害干扰。但本公司不保证在特定安装情况下不产生干扰。如果本设备确实对无线电或电视接收造成了有害干扰（可通过关闭和打开设备电源来确定），建议用户采取以下一项或多项措施来消除干扰：

• 调整接收天线的方向或位置。
  ·增大设备与接收器之间的距离。
  ·将此设备和接收设备连接到不同电路的电源插座上。
• 向代理商或有经验的无线电 / 电视技术人员咨询以获得帮助。

CE 符合性声明

Acer Inc. 特此声明，此液晶显示器符合能源相关产品生态设计制定规范方面的下列基本要求和其它相关规定：EMC 指令 2014/30/EU、低电压指令 2014/35/EU 和 RoHS 指令 2011/65/EU 以及指令 2009/125/EC。

注意：屏蔽线缆

连接其它计算设备时必须使用屏蔽线缆，以确保符合EMC管制要求。

注意：外设

只有通过认证且符合B级限制的外设（输入/输出设备、终端、打印机等）可以连接到本设备。若与未经认证的外设共同使用，可能会干扰无线电与电视的接收。

小心

如果未经制造商明确许可进行任何变更或修改，会导致用户失去由联邦通信委员会授予的使用此设备的资格。

为防止损坏显示器，请勿抓住底座提起显示器。

运行条件

本设备符合FCC规则第15部分的规定。本设备在运行时符合下面两个条件：(1)本设备不会产生有害干扰；(2)本设备必须承受任何接收到的干扰，包括可能导致意外操作的干扰。

注意：加拿大用户

CANICES-3(B)/NMB-3(B)

欧盟私人用户废弃设备处置

本产品或其包装上的这个符号表示不得将本产品当作普通家庭垃圾处理。您有责任将您的废弃设备送到专门的回收点进行废弃电气和电子设备的回收处理。在处置时将您的废弃设备进行单独回收有助于节约自然资源，并确保回收处理不会对人身健康和自然环境造成损害。有关废弃设备回收处理机构的详细信息，请联系当地市政机构、家庭垃圾处置机构、或本产品的销售店。

中国大陆 RoHS

依据中国《电器电子产品有害物质限制使用管理办法》，简称《管理办法》或《China RoHS》之规定，列出宏基电子信息产品中可能含有的有害物质的名称及含量于以下表格中

显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件 X O O	O O O
塑料机构件 O O O	O O O	O
电路板组件 *X O O	O O O
液晶显示屏 X O O	O O O
电源模块 X O O O	O O O
电源线 O O O O	O O O
外部信号连接线 X O	O O O	O
喇叭 X O O O O	O

本表格依据 SJ/T 11364 的规定编制

*：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等
：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下
X：表示该有害物质至少存在于该部件的某一均质材料中，是因为目前业界还没有成熟的可替代技术，以致含量虽然超出
GB/T26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。

Acer LCD 顯示器快速入門指南 (QSG)

重要安全說明

請詳閱以下說明。

1. 若要清潔 LCD 顯示器螢幕：

-關閉LCD顯示器，並拔除電源線。
- 將非溶劑清潔液噴灑在擦拭布上，然後輕輕擦拭螢幕。

2.請勿將LCD顯示器放置在窗戶附近。顯示器暴露在雨中、溼氣或陽光下，會導致嚴重受損。
3. 請勿在 LCD 蜇幕上施加壓力。重壓可能會導致顯示器永久受損。
4. 請勿拆卸護蓋或試圖自行維修本機。請由授權技術人員進行任何維修作業。
5. 將 LCD 顯示器放置在溫度介於 -20° 至 60°C (-4° 至 140°F) 的室內環境中。將 LCD 顯示器放置在超出此溫度範圍的環境，可能會導致永久受損。
6. 若發生以下任何情況，請立即拔除顯示器的插頭，並聯絡授權技術人員：

• 顯示器對PC的訊號線磨損或受損。
  ·液體滲入LCD顯示器或顯示器暴露雨中。

• LCD 顯示器或外殼受損。

• 為了避免 LCD 面板受損，請勿將顯示器以正面朝下的方式擺放在平面上。

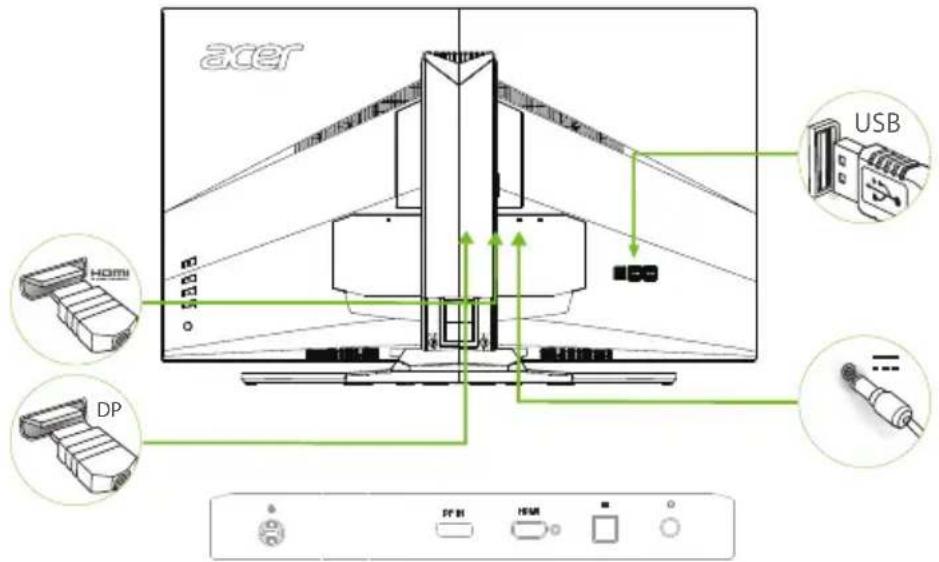

顯示器連接電腦

1. 露開電腦並將電腦的電源線拔除。
2. 將訊號線接至顯示器的HDMI（選配）和/或DP（選配）輸入插槽，然後另一端接至電腦顯示卡的HDMI（選配）和/或DP（選配）輸出插槽。接著將訊號線接頭上的指捻螺絲鎖緊。
   3.連接USB傳輸線（選配）

將USB3.0傳輸線接至連接埠進行快速充電。

將USB3.0傳輸線接至連接墻。

1. 將顯示器電源線接至顯示器背面的電源連接埠。
2. 將電源變壓器和電源線接至顯示器，然後正確接至接地的AC插座。

注意：音訊輸出僅適用於音訊輸出機型。請查閱使用手冊瞭解更多說明。

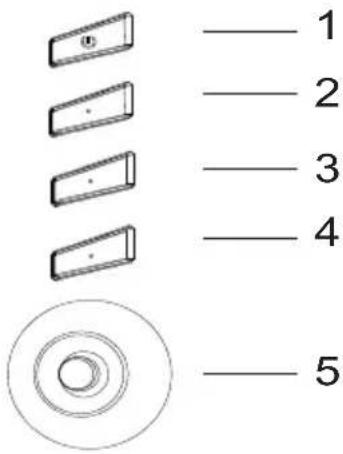

外部控制

1 電源按鈕開啟/關閉顯示器。藍色表示電源開啟。琥珀色表示待機/省電模式。
2 功能鍵国/0-	a.按下可觀看主頁面。再按一次可進入快速鍵 1功能。 b.啟動功能選單時，按下此鍵可觀看您螢幕與目前輸入的基本資訊，或重設自訂色彩設定為原廠預設值。
3 功能鍵	a.按下可觀看主頁面。再按一次可進入快速鍵 2功能。 b.啟動功能選單時，按下此鍵可選擇場景模式或遊戲模式。
4 功能鍵	a.按下可查看 主頁面。再按一次會進入輸入訊號選擇功能。 b.啟動功能選單時，此鍵將離開 OSD。
5 功能鍵	a.按下可查看 主頁面。再按一次可進入功能選單的下一個功能。 b.顯示器邊框背面單一切換按鈕的作用如同搖桿。若要移動游標，只需切換四向按鈕即可。按下按鈕可選擇所需的選項。紅色代表可操作。灰色代表不可操作。

G-SYNC（僅 DP）：

1920x1080@60Hz：

G-SYNC需有NVIDIA GeForce GTX650Ti BOOST GPU或更高等級的GPU。請造訪nVidia®網站取得更多資訊：http://www.nvidia.com/page/home.html

2560x1440@144Hz：

G-SYNC需有NVIDIA GeForce GTX960 BOOST GPU或更高等級的GPU。請造訪nVidia®網站取得更多資訊：http://www.nvidia.com/page/home.html

法規和安全性通知事項

FCC 通知事項

本裝置經過測試，結果符合FCC規定第15篇的Class B數位裝置限制。這些限制的用意在於提供合理保護，以免在居家裝設情況下受到有害干擾。本裝置保證、使用並會輻射無線射頻能量，若未依照指示進行安裝和使用，可能會導致無線電通訊受到有害干擾。然而，無法保證在特定安裝情況下不會產生干擾。若本裝置確實對無線電或電視收訊產生有害干擾（可將裝置關閉後重新啟動來判定），建議使用者嘗試使用以下一或多種方法修正干擾現象：

• 調整接收天線的方向或位置。
  ·延長裝置和接收器之間的分隔距離。
  · 裝置與接收器使用不同的電路插座。
  ·諮詢經銷商或技術熟練的無線電/電視技術人員取得協助。

CE合規性聲明

Acer Inc.,特此聲明，本LCD顯示器符合EMC指令2014/30/EU、低電壓指令2014/35/EU，以及RoHS指令2011/65/EU和指令2009/125/EC的主要要求和其他相關條款，以便針對能源相關產品的生態設計要求制定框架。

注意：屏蔽式纜線

為了維持 EMC 規範的合規性，必須使用屏蔽式纜線連接其他所有運算裝置。

注意：周邊裝置

本設備僅可連接符合ClassB限制的認證周邊裝置（輸入/輸出裝置、終端機、印表機等）。使用未認證的周邊裝置可能會對無線電和電視收訊產生干擾。

警告

依據聯邦通訊委員會的規定，未經製造商明文認可的變更或改裝，會導致使用者操作本產品的授權失效。為了避免顯示器受損，請勿用抓住底座的方式抬起顯示器。

操作條件

本裝置符合FCC規定第15篇。操作必須符合以下兩個條件：(1)本裝置不得產生有害干擾；(2)本裝置必須接受任何接收到的干擾，包括會導致非預期操作的干擾。

注意：加拿大使用者

CAN ICES-3(B)/NMB-3(B)

歐盟地區私人住家使用者的廢棄設備棄置規定

產品上或包裝上的這個符號，表示本產品不得隨著其他家用廢棄物一同棄置。您有責在棄置廢棄設備時，將其交給指定的回收點進行廢棄電子與電機設備的回收。在棄置廢棄物時，另外收集並回收廢棄設備，有助於保育自然資源，確保以保護人類健康與環境的方式進行回收。如需進一步瞭解何處可丟棄廢棄物設備進行回收，請聯絡您當地市政府、家庭廢棄物清理服務供應商，或產品原購買商家。

規格

LCD面板	驅動系統 TFT 彩色 LCD
	尺寸 宽度 31.5" (80cm)
	點距 0.36375mm(水平)×0.36375mm(垂直)
	亮度 300cd/m	2(典型)
	對比 3,000:1(native)
	可視角度(典型) 178° (水平) 178° (垂直) (CR ≥10)
	反應時間 4ms(GTG、典型)
	面板類型 VA
	影像	数位介面
	水平頻率	HDMI: 30~140KHz, DP: 88~240KHz
	垂直頻率	HDMI: 24~60Hz, DP: 30~165Hz
顯示色彩 16.7M 色
點時脈		241.5 MHz(HDMI)/ 635.5 MHz(DP)
最大解析度		DP:2560x1440 @165 HZ HDMI:2560x1440 @60Hz
隨插即用 VESA DDCCI/DDC2B
能效等級 B
*年耗電量(典型)		73(kWh)(HDMI輸入機型)
耗電量@200cd/m²	開敎模式 45W(典型)
	睡眠模式 0.5W(典型)
	關閉/待機模式 0.45W	(典型)
輸入接頭		DP(僅限 DP 機型) HDMI(僅限 HDMI 機型) USB 集線器/ USB3.0 x 4(僅限 USB 集線器機型)
輸入影像訊號		DP 訝號(僅限 DP 輸入機型) HDMI 訝號(僅限 HDMI 輸入機型)
揚聲器(典型) 7W x 2
音訊 音訊輸出(僅限音訊輸出機型)
最大螢幕尺寸		水平: 697.344mm 垂直: 392.256mm
電源 100-240V		~ 50/60Hz
環境因素		運作溫度: 5°至35°C 存放溫度: -20°至60°C 運作濕度: 10%至85%
尺寸		712.7(寬)x484~604(高)x298.3(深)mm
重量(淨重) 10.1kg 裝置(淨重)
機械規格		傾斜:-5°至+25° 旋轉:+/-25° 高度調整:120mm 轉軸:無 可分離式腳架:有
外部控制:	Functions (功能)	亮度 语言 对比度 OSD 显示时间 蓝光 透明度 深色增强 刷新率值 自适应对比度 输入 伽玛 环境光线 色温 热鍵指派 饱和度 宽幅模式 6轴顏色 深度睡眠 音量 快速入門模式 过驱动 关机 USB 充电 超頻 游戲模式 瞄准点 避難模式
*所有規格若有變更,恕不通知。

請至Acer官方支援網站取得Acer產品的手冊和其他文件。
* 年耗電量係依據每天 4 小時，每年 365 天的一般耗電情況計算。

Panduan Ringkas Acer LCD Monitor

Acer LCD 毛二タ一クイクスタ一トガイド (QSG)

使用にる前の注意事項

本书的内容中，万が一誤等、気を点かごはましら、社力マト一トせ一達。

G-SYNC (DPの)：

1920x1080@60Hz:
