Predator Z321QU - Monitor ACER - Manual de utilizare gratuit

Tip produs	Monitor LCD
Marcă	Acer
Model	Predator Z321QU
Dimensiunea panoului	31,5 inci (80 cm)
Rezoluție maximă	2560 x 1440 pixeli (DP: 165 Hz, HDMI: 60 Hz)
Tehnologia panoului	VA (Vertical Alignment)
Luminozitate tipică	300 cd/m²
Contrast nativ	3000:1
Timp de răspuns	4 ms (GTG)
Unghi de vizualizare (orizontal/vertical)	178° / 178°
Difuzoare integrate	Da, 2 x 7 W
Conectori de intrare	HDMI, DisplayPort, USB 3.0 x 4 (hub)
Dimensiuni (L x Î x A)	712,7 x 484~604 x 298,3 mm
Greutate netă	10,1 kg
Alimentare	100-240 V ~ 50/60 Hz
Consum electric (funcționare)	45 W (tipic)
Consum electric (standby)	0,5 W (tipic)
Reglaje ergonomice	Înclinare -5° la +25°, rotație +/-25°, înălțime 120 mm
Funcții OSD	Luminozitate, contrast, lumină albastră, Dark Boost, contrast adaptiv, gamma, temperatură culoare, saturație, culoare 6 axe, volum, Overdrive, overclocking, punct de țintire
Compatibilitate G-SYNC	Da (prin DisplayPort, necesită GPU NVIDIA compatibil)
Curățare recomandată	Deconectați, utilizați o cârpă moale fără scame cu o soluție fără solvenți
Siguranță	Nu expuneți la apă sau ploaie, nu deschideți carcasa, depozitare între -20°C și 60°C
Reparabilitate	Reparațiile trebuie efectuate de un tehnician autorizat

Întrebări frecvente - Predator Z321QU ACER

Cum se curăță ecranul Predator Z321QU ?

Opriți ecranul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvenți pe o cârpă moale fără scame, apoi ștergeți ușor ecranul. Nu utilizați niciodată produse abrazive sau lichide direct pe panou.

Care sunt modurile de conectare disponibile ?

Monitorul dispune de intrări HDMI și DisplayPort, precum și de un hub USB 3.0 cu 4 porturi. Utilizați cablul HDMI sau DisplayPort pentru semnal video, iar cablul USB pentru periferice sau încărcare rapidă.

Cum se reglează înălțimea ecranului ?

Suportul permite reglarea în înălțime de 120 mm. Pentru a-l modifica, aplicați o presiune uniformă pe cadru pentru a-l ridica sau coborî. Înclinarea (de la -5° la +25°) și rotația (de la +/-25°) se reglează manual.

Ce trebuie făcut dacă ecranul rămâne negru sau nu detectează semnal ?

Verificați dacă cablul video (HDMI sau DP) este conectat corect pe ambele părți. Asigurați-vă că monitorul este pornit (led albastru). Testați cu o altă sursă sau un alt cablu. Dacă problema persistă, consultați secțiunea de depanare din manual.

Cum se activează tehnologia G-SYNC ?

G-SYNC funcționează doar prin DisplayPort. Trebuie să aveți o placă grafică NVIDIA GeForce GTX 650 Ti BOOST sau superioară (pentru 60 Hz) sau GTX 960 sau superioară (pentru 144 Hz). Activați G-SYNC în panoul de control NVIDIA după conectarea monitorului prin DP.

Care sunt rezoluțiile și frecvențele suportate ?

Rezoluție maximă: 2560 x 1440 pixeli. Frecvențe: până la 165 Hz prin DisplayPort și 60 Hz prin HDMI. Alte rezoluții standard sunt, de asemenea, suportate (1080p, etc.).

Care este consumul electric al monitorului ?

În modul Funcționare, consumul este de 45 W (tipic). În standby, scade la 0,5 W, iar în oprire la 0,45 W. Consumul anual estimat este de 73 kWh (pentru o utilizare de 4 ore pe zi).

Care sunt dimensiunile și greutatea monitorului ?

Cu piciorul, dimensiunile sunt de 712,7 mm lățime, 484 până la 604 mm înălțime (în funcție de reglaj) și 298,3 mm adâncime. Greutatea netă este de aproximativ 10,1 kg.

Este monitorul compatibil cu un suport VESA ?

Da, piciorul este detașabil. Monitorul este compatibil cu suporturile VESA (standard 100 x 100 mm, verificați în manual). Utilizați șuruburile furnizate pentru a fixa un braț sau un suport de perete.

Cum se accesează setările OSD (meniu pe ecran) ?

Utilizați joystick-ul situat în spatele cadrului. Apăsați pentru a deschide meniul principal. Deplasați joystick-ul în cele patru direcții pentru a naviga. Butoanele funcționale permit accesul rapid la setări precum luminozitate, contrast sau mod joc.

MANUAL DE UTILIZARE Predator Z321QU ACER

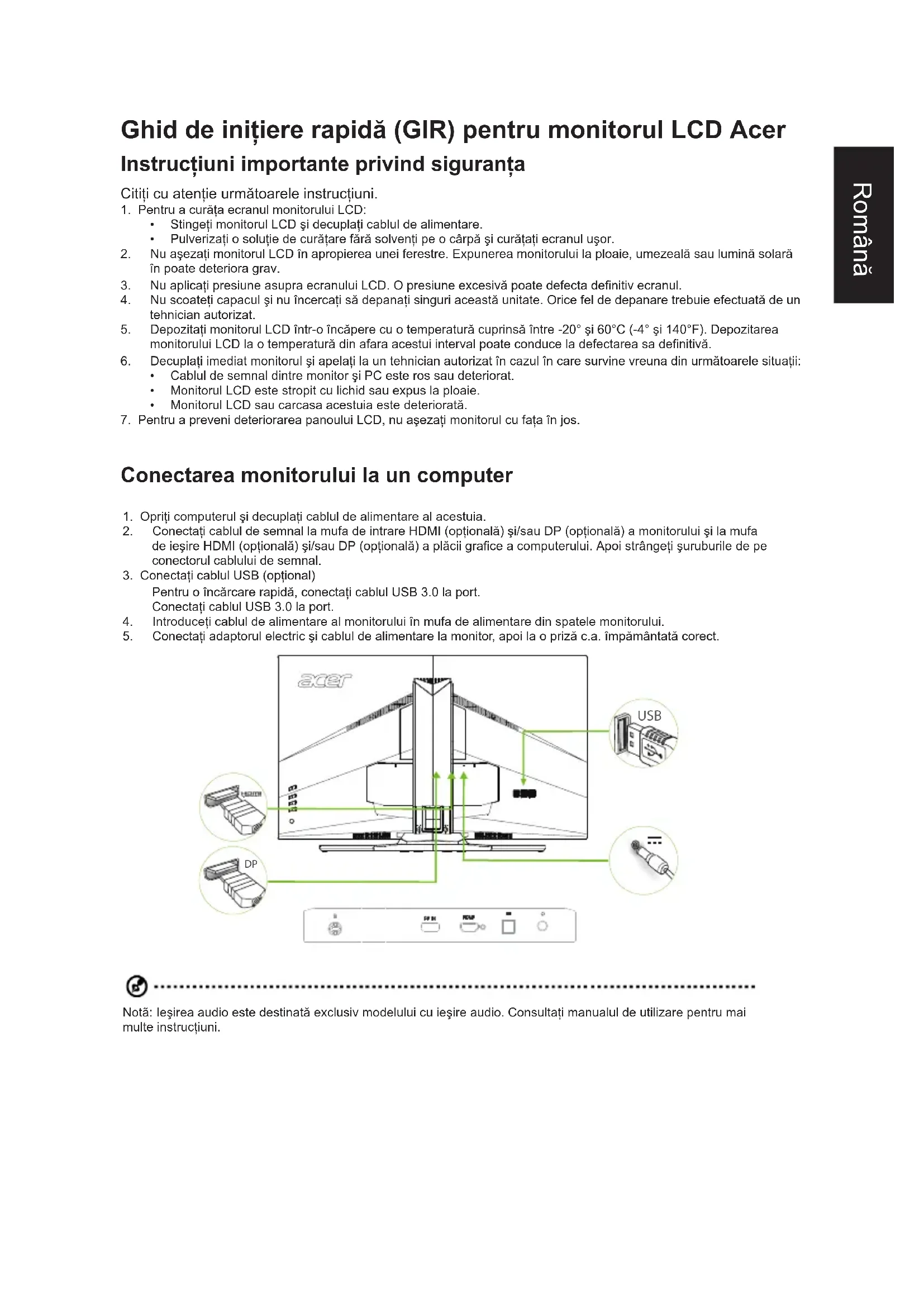

Ghid de inițiere rapidă (GIR) pentru monitorul LCD Acer. Instrucțiuni importante privind siguranța

Citiți cu atenție următoarele instrucțiuni.

1. Pentru a curăța ecranul monitorului LCD:

Stingeți monitorul LCD și decuplați cablul de alimentare. Pulverizați o soluție de curățare fără solvenți pe o cârpă și curățați ecranul ușor.

1. Nu așezați monitorul LCD în apropierea unei ferestre. Expunerea monitorului la ploaie, umezeală sau lumină solară poate deteriora grav.
2. Nu aplicați presiune asupra ecranului LCD. O presiune excesivă poate defecta definitiv ecranul.
3. Nu scoateți capacul și nu încercați să depanați singuri această unitate. Orice fel de depanare trebuie efectuată de un tehnician autorizat.
4. Depozitați monitorul LCD într-o încăpere cu o temperatură cuprinsă între -20° și 60°C (-4° și 140°F). Depozitarea monitorului LCD la o temperatură din afara acestui interval poate conduce la defectarea sa definitivă.
5. Decuplați imediat monitorul și apelați la un tehnician autorizat în cazul în care survine vreuna din următoarele situații:

Cablul de semnal dintre monitor și PC este ros sau deteriorat. Monitorul LCD este stropit cu lichid sau expus la ploaie. Monitorul LCD sau carcasa acestuia este deteriorată.

1. Pentru a preveni deteriorarea panoului LCD, nu așezați monitorul cu fața în jos.

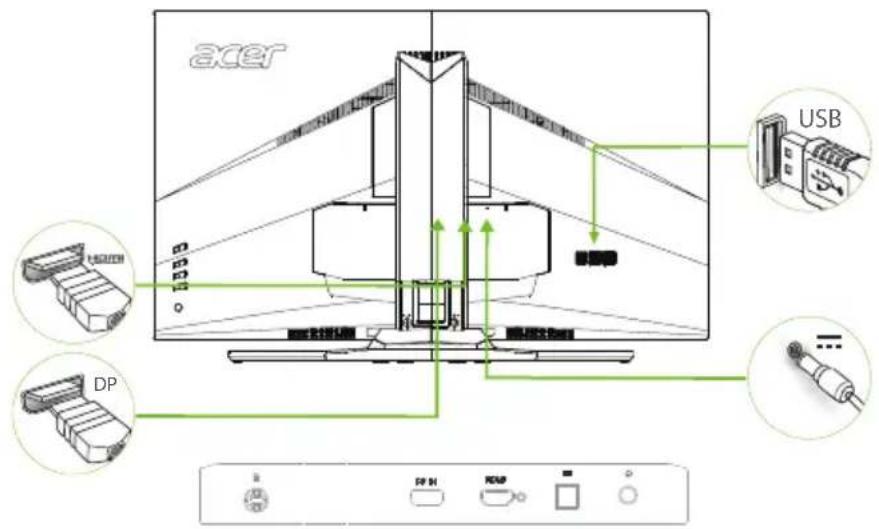

Conectarea monitorului la un computer

1. Opriți computerul și decuplați cablul de alimentare al acestuia.
2. Conectați cablul de semnal la mufa de intrare HDMI (opțională) și/sau DP (opțională) a monitorului și la mufa de ieșire HDMI (opțională) și/sau DP (opțională) a plăcii grafice a computerului. Apoi strângeți șuruburile de pe conectorul cablului de semnal.
3. Conectați cablul USB (opțional)

Pentru o încărcare rapidă, conectați cablul USB 3.0 la port.

Conectați cablul USB 3.0 la port.

1. Introduceți cablul de alimentare al monitorului în mufa de alimentare din spatele monitorului.
2. Conectați adaptorul electric și cablul de alimentare la monitor, apoi la o priză de curent alternativ împământată corect.

Notă: ieșirea audio este destinată exclusiv modelului cu ieșire audio. Consultați manualul de utilizare pentru mai multe instrucțiuni.

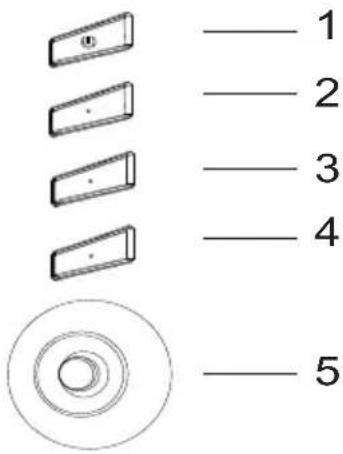

Comenzi externe

1 Buton de pornire Aprindeși stinge monitorul. Albastrul indică starea pornită. Portocaliul indică modul inactiv, de economisire a energiai.
2 Tasta pentru functii	a. Apăsăti pentru a videa pagina principală. Apăsăti din nou pentru a accesa funția tatesti de acces rapid 1 .b. Când meniul de functii este activ, apăsăti pe această tastă pentru a videa informatiile de bază despre monitorși intrarea curentă sau pentru a reseta setările personalizate pentruului la valorile implicite din fabrică.
3 Tasta pentru functii	a. Apăsăti pentru a videa pagina principală. Apăsăti din nou pentru a accesa funția tatesti de acces rapid 2 .b. Când meniul de functii este activ, apăsăti pe acest buton pentru a selecta modul Situătii sau modul Jocuri.
4 Tasta pentru functii	a. Apăsăti pentru a vizualiza pagina principală. Apăsăti din nou pentru a accesa funția de selectare a intrări .b. Când meniul de functii este activ, apăsarea pe acest buton are ca efect ieșirea din OSD.
5 Tasta pentru functii	a. Apăsăti pentru a vizualiza pagina principală. Apăsăti din nou pentru a accesa funția următoare din meniul de functii .b. Butonul unic de comutare de pe spatele carcasei ecranului functionează ca un joystick. Pentru a muta cursorul, trebuie doar să actionați butonul în patru directii. Apăsăti pe buton pentru a selecta optiunea dorită. Roșu indică functiònarea. Gria indicatornefunctionarea.

G-SYNC (numai DP):

1920x1080 la 60 Hz:

G-SYNC necesită o placă video NVIDIA GeForce GTX650Ti BOOST sau superioară. Pentru informații suplimentare, vizitați site-ul web nVidia®: http://www.nvidia.com/page/home.html 2560x1440 la 144 Hz:

G-SYNC necesită o placă video NVIDIA GeForce GTX960 BOOST sau superioară. Pentru informații suplimentare, vizitați site-ul web nVidia®: http://www.nvidia.com/page/home.html

Notificări privind reglementările și siguranța

Notificări FCC

Acest dispozitiv a fost testat și confirmat că respectă limitele pentru dispozitive digitale de Clasa B în conformitate cu Partea 15 din regulile FCC. Aceste limite sunt stabilite pentru a asigura o protecție rezonabilă împotriva interferențelor dăunătoare în cazul unei instalări rezidențiale. Acest dispozitiv generează, utilizează și poate radia energie de radiofrecvență, iar dacă nu este instalat și utilizat în conformitate cu instrucțiunile, poate provoca interferențe dăunătoare comunicațiilor radio. Cu toate acestea, nu există nicio garanție că nu vor surveni interferențe într-o anumită instalare. Dacă acest dispozitiv provoacă interferențe dăunătoare recepției radio sau TV, care pot fi determinate prin oprirea și pornirea dispozitivului, utilizatorul este îndemnat să încerce să corecteze interferențele adoptând una sau mai multe dintre următoarele măsuri:

Reorientați sau repoziționați antena de recepție. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză electrică aflată într-un alt circuit decât cel la care este conectat receptorul. - Pentru ajutor, consultați distribuitorul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc. declară că acest monitor LCD respectă cerințele esențiale și alte prevederi relevante ale Directivei EMC 2014/30/EU, Directivei pentru joasă tensiune 2014/35/EU, Directivei RoHS 2011/65/EU și Directivei 2009/125/EC cu privire la stabilirea unui cadru pentru setarea cerințelor de proiectare ecologică a produselor ce folosesc energia.

Notificare: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate pentru a păstra conformitatea cu reglementările EMC.

Notificare: Dispozitivele periferice

La acest echipament pot fi conectate numai echipamente periferice (dispozitive de intrare/ieșire, terminale, imprimante etc.) certificate ca respectând limitele pentru Clasa B. Utilizarea cu echipamente periferice necertificate va conduce probabil la interferențe cu recepția radio și TV.

Precauție

Schimbările sau modificările neaprobate explicit de către producător pot conduce la pierderea dreptului utilizatorului, acordat de Comisia Federală pentru Comunicații, de a opera acest produs. Pentru a preveni avarierea monitorului, nu ridicați monitorul apucându-l de bază.

Acest dispozitiv este conform cu Partea 15 din Regulile FCC. Operarea acestuia este supusă următoarelor două condiții: (1) acest dispozitiv nu trebuie să provoace interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe primite, inclusiv interferențe care pot provoca o funcționare nedorită.

Notificare: Utilizatori din Canada

CAN ICES-3(B)/NMB-3(B)

Scoaterea din uz a echipamentelor uzate de către utilizatori la un loc cu deșeurile menajere în Uniunea Europeană

Acest simbol de pe produs sau de pe ambalaj indică faptul că acest produs nu trebuie scos din uz la un loc cu alte deșeuri menajere. În schimb, dvs. vă revine responsabilitatea de a scoate din uz echipamentul uzat predându-l la un punct special de colectare în vederea reciclării echipamentelor electrice și electronice uzate. Colectarea separată și reciclarea echipamentului dvs. uzat în momentul scoaterii din uz va contribui la conservarea resurselor naturale și la asigurarea faptului că dispozitivul este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru informații suplimentare despre locațiile în care puteți preda echipamentul uzat în vederea reciclării, contactați serviciul municipal local, serviciul de salubritate sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem functional LCD color TFT
	Dimensiune 31.5" (80cm) pancramic
	Dimensiune pixeli 0,36375 mm (O) x 0,36375 mm (V)
	Luminozitate 300 cd/m	2 (Normal)
	Contrast 3,000:1(native)
	Unghi de vizibilitate(Normal) 178° (O) x 178° (V) (CR≥10)
	Timp de raspuns 4ms (GTG, Normal)
	Tip panou VA
	Video Interfăță digitală
	Frecventa orizontală	HDMI: 30~140KHz, DP: 88~240KHz
	Frecventa verticală	HDMI: 24~60Hz, DP: 30~165Hz
Culori afșaj 16,7Mului
Frecventa punct		241.5MHz(HDMI)/635.5MHz(DP)
Rezolutiie max.		DP:1920X1080 @165Hz HDMI:2560x1440 @60Hz
Plug & Play VESA DDCCI/DDC2B
Clasă de eficientă energetică B
*Consum anual de energia(Normal) 73 (kWh) (pentru modelul)		cu intrare HDMI
Consum de energia la 200 cd/m2	Pornit 45W (normal)
	Inactiv 0,5 W (normal)
	Opri/TAsteptare	0,45 W (normal)
Conector de intrare		DP (Numai modelul DP) HDMI (Numai modelul HDMI) Hub USB / USB 3.0 x 4 (Numai modelul cu Hub USB)
Semnal video de intrare		Semnal DP (Numai modelul cu intrare DP) Semnal HDMI (Numai modelul cu intrare HDMI)
Boxe(Normal)		7 W x 2
Audio		ileşire audio (numai pentru modelul cu ileşire audio)
Dimensiune maximă a ecranului		Horizontal: 697,344 mm Vertical: 392,256 mm
Sursă de alimentare		100-240 V~, 50/60Hz
Considerații privind mediu		Temperatura de fonctionare: Între 5° s i 35°C Temperatura de deposizare: Între -20° s i 60°C Umiditate de fonctionare: Între 10% s i 85%
Dimensiuni		712,7 (L) x 484~604 (I) x 298,3 (A) mm
Greunate (N. W.)		10,1 kg Unitatea (net)
Specificații mecanism		Încinarere: Între -5° s i +25° Pivotare: +/- 25° Reglare verticală: 120 mm Pivot: Nu Stativ detasabil: Da
Eksterne kontrôle:	Functions (Funkcije)	Osvetljenost Kontrast Plavo svetlo Pojačanje tamnih Prilagodljiv kontrast Gama Temperatura boje Zasicenost 6-osna boja Jaćina zvuka Over Drive Nišan Mod Incepere rapidă USB punjenje u iskij. stanju Mod Jocuri
* Toate specificatiile pot fi modificate fãrãÎnstiintare.

Puteți găsi manuale și alte documente asociate produsului dvs. Acer pe site-ul oficial de asistență Acer. *Consumul anual de energie este calculat folosind un consum normal de energie timp de 4 ore pe zi, 365 de zile pe an.
