NAUDOJIMO INSTRUKCIJA HS105 SCHEPPACH

Stalinis diskinis pjūklasOriginalios naudojimo instrukcijos vertimas

Ant gaminio esančių simbolių aiškinimas Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių. Prieš eksploatacijos pradžią perskaitykite eksploatavimo instrukciją ir saugos nurodymus bei jų laikykitės. Užsidėkite apsauginius akinius. Naudokite klausos apsaugą. Užsidėkite apsauginę kaukę nuo dulkių. DĖMESIO: Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę. Pjovimo plotis, esant 90°: 90 mm Pjovimo plotis, esant 45°: 65 mm Platinamojo prapjovos pleišto storis: 2 mm II apsaugos klasė (dviguba izoliacija) Gaminys atitinka galiojančias Europos direktyvas. Gaminys atitinka galiojančias Serbijos gaires.www.scheppach.com

15. Remontas ir atsarginių dalių užsakymas .......................................................... 321

5. Atraminis bėgelis

6. Lygiagrečioji atrama

6a. kairysis stebėjimo langelis 6b. dešinysis stebėjimo langelis 6c. Sparnuotosios veržlės 6d. Poveržlė 6e. Tvirtinimo varžtas 6f. Šešiabriaunė veržlė

9. Priekinis kreipiamasis bėgelis

17. Apsaugantis nuo virtimo lankas

20a. Blokavimo rankena 20b. Atraminis bėgelis 20c. Sparnuotoji veržlė

21. Išsiurbimo atvamzdis

22. Stalo plokštės įdėklas

22a. Varžtai su galvutėmis 22b. Užraktas

23. Pjūklo geležtės ir žiedinio rakto laikymo įtaisas

24. Skersinio pjovimo šablono laikymo įtaisas

25. Angliniai šepetėliai

A. Veržlė su ksavimo dantukais B. Šešiabriaunis varžtas (M6x12) C. - D. Žiedinis raktas (SW10/SW13) E. Žiedinis raktas (SW10/SW21) F. Stūmiklis

Poz. Kiekis Pavadinimas 1 1x Pjūklo geležtės apsauga 2 1x platinamasis prapjovos pleištas 6 1x Lygiagrečioji atrama 15 4x Apatinio rėmo koja

Gamintojas: Scheppach GmbH Günzburger Str. 69 D-89335 Ichenhausen Gerbiamas kliente, Mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju gaminiu. Atsakomybės nebuvimas pagal galiojantį Atsakomybės už gaminį įstatymą šio gaminio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant eksploatavimo instrukcijos,

• remontuojant tretiesiems asmenims, neįgaliotiems specialistams,

• įmontuojant ir keičiant neoriginalias atsargines dalis,

• naudojant ne pagal paskirtį,

• sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / 0113. Atkreipkite dėmesį: Eksploatavimo instrukcija yra šio gaminio dalis. Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje eksploatavimo instruk- cijoje pateiktų saugos nuostatų, būtinai privalote laiky- tis gaminio eksploatavimui galiojančių taisyklių. Prieš naudodami gaminį, susipažinkite su visomis ga- minio naudojimo ir saugos nuorodomis. Eksploatuokite gaminį tik, kaip aprašyta, ir nurodytoms naudojimo sri- tims. Laikykite eksploatavimo instrukciją saugioje vie- toje ir, perduodami gaminį tretiesiems asmenims, kartu perduokite ir visą dokumentaciją.

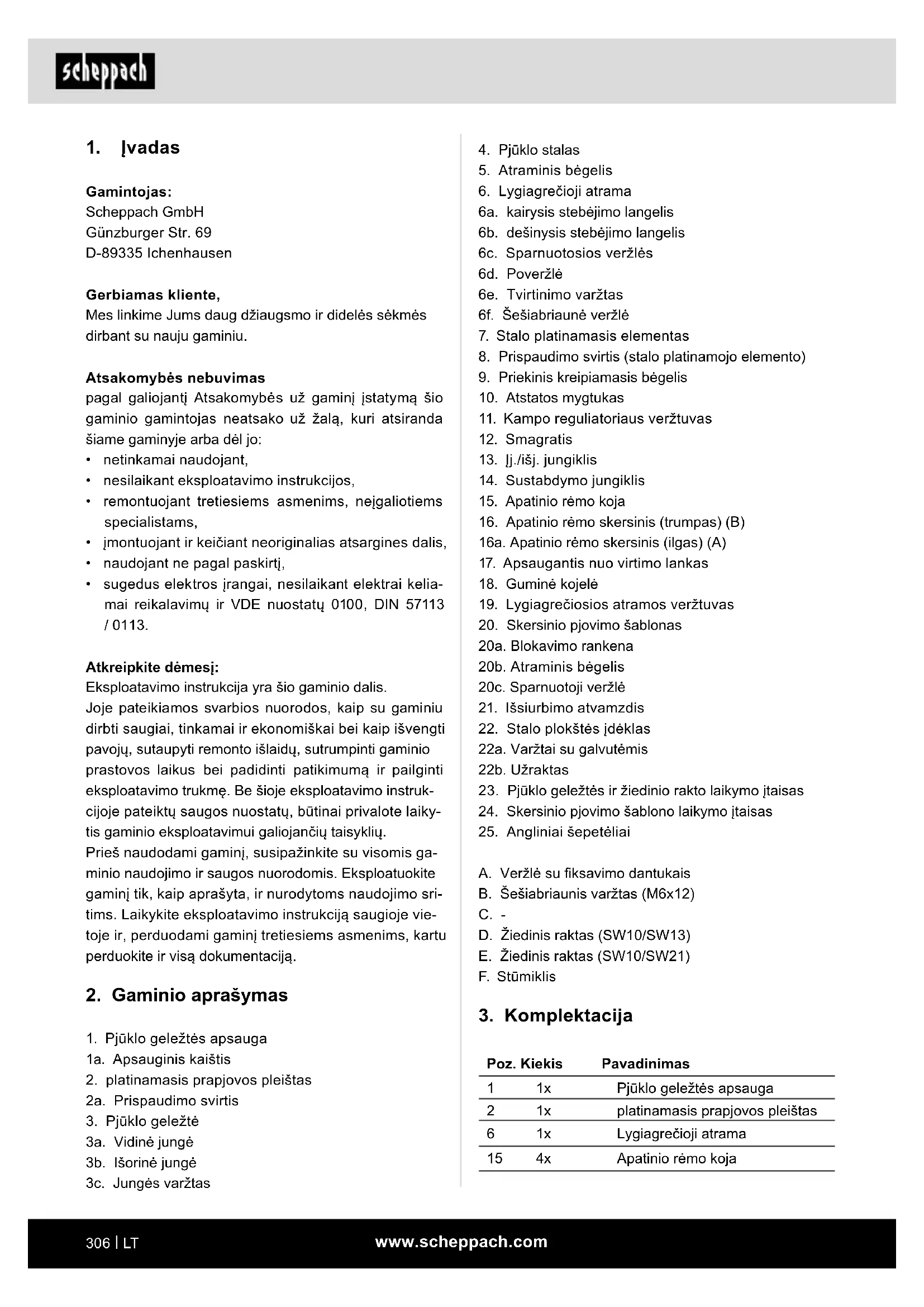

2. Gaminio aprašymas

1. Pjūklo geležtės apsauga

1a. Apsauginis kaištis

3a. Vidinė jungė 3b. Išorinė jungė 3c. Jungės varžtaswww.scheppach.com

Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo medicinos ir augumo technikos sričių. m DĖMESIO Naudojant gaminį, reikia imtis kai kurių saugos prie- monių, kad būtų išvengta sužalojimų ir pažeidimų. To- dėl atidžiai perskaitykite eksploatavimo instrukciją ir saugos nurodymus. Padėkite juos į saugią vietą, kad bet kada galėtumėte gauti informacijos. Jei gaminys perduodamas kitam asmeniui, perduokite kartu eks- ploatavimo instrukciją ir saugos nurodymus. Mes ne- atsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios eksploatavimo instrukci- jos ir saugos nurodymų. Modikavus mašiną, už su tuo susijusią žalą gamin- tojas neatsako. Nors ir naudojant pagal paskirtį, galimi tam tikri lieka- mosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galima tokia rizika:

• pjūklo geležtės palietimas neuždengtoje pjūklo sri- tyje;

• rankų įkišimas į judančią pjūklo geležtę (įsipjovi- mas);

• ruošinių ir ruošinių dalių atatranka;

• pjūklo geležtės lūžimas;

• pažeistų pjūklo geležtės kietmetalio dalių išsviedi- mas;

• klausos sutrikdymas nenaudojant reikalingos klau- sos apsaugos;

• sveikatai kenksminga medžio dulkių emisija naudo- jant uždarose patalpose; Signalinių žodžių aiškinimas eksploatavimo ins- trukcijoje PAVOJUS Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai. ĮSPĖJIMAS Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai. ATSARGIAI Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai. 16 2x Apatinio rėmo skersinis (trumpas) (B) 16 a 2x Apatinio rėmo skersinis (ilgas) (A) 17 2x Apsaugantis nuo virtimo lankas 18 4x Guminė kojelė 20 1x Skersinio pjovimo šablonas 20b 1x Atraminis bėgelis (skersinio pjovimo šablono) A 28x Veržlė su ksavimo dantukais B 28x Šešiabriaunis varžtas (M6x12) D 1x Žiedinis raktas (SW10/SW13) E 1x Žiedinis raktas (SW10/SW21) F 1x Stūmiklis 1x Eksploatavimo instrukcija

4. Naudojimas pagal paskirtį

Stalinis diskinis pjūklas su viršutiniu stalu skirtas visų rūšių medienai ir plastikui pjaustyti išilgai ir skersai (tik su skersinio pjovimo šablonu), atsižvelgiant į įrenginio dydį. Draudžiama pjauti visų rūšių apvalią medieną. Leidžiama naudoti tik mašinai tinkamas pjūklo geležtes (HM arba CV pjūklo geležtes). Naudoti HSS pjūklo geležtes ir visų rūšių diskus drau- džiama. Nuorodos: naudojimui pagal paskirtį taip pat priklauso taisyklių, saugos nurodymų, šioje eksploatavimo instrukcijoje pateiktų aprašymų ir nuorodų laikymasis. Laikykitės gamintojo saugos, darbo ir techninės prie- žiūros reikalavimų bei eksploatavimo instrukcijoje nu- rodytų matmenų. Leidžiama atlikti tik tuos darbus su gaminio ir prie jo, kurie aprašyti šioje eksploatavimo instrukcijoje. Visus kitus šioje eksploatavimo instrukcijoje neaprašytus techninės priežiūros ir remonto darbus paveskite atlikti klientų aptarnavimo tarnybai. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas nau- dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.www.scheppach.com

Kai Jūsų kūnas įžemintas, kyla didesnis elektros šoko pavojus. c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didė- ja elektros smūgio pavojus. d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištu- kinio lizdo ištraukti kištuką. Saugokite jungia- mąjį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynu- sių jungiamųjų laidų kyla didesnis elektros smūgio pavojus. e) Kai su elektriniu įrankiu dirbate lauke, naudo- kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina- mąjį laidą, sumažėja elektros smūgio rizika. f) Jeigu elektrinio įrankio eksploatavimas drė- gnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudo- jant apsauginį nebalanso srovės jungiklį, mažėja elektros smūgio pavojus.

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba vei- kiami narkotinių medžiagų, alkoholio arba me- dikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti. b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti. c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį lai- kote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų. d) Prieš įjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti. DĖMESIO Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas. NUORODA Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

Bendrieji saugos nurodymai dėl elektrinių įrankių m ĮSPĖJIMAS: perskaitykite visas šiam elektri- niam įrankiui taikomus saugos nurodymus, ins- trukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodų ir nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti. Išsaugokite visus saugos nurodymus ir instrukci- jas ateičiai. Saugos nuorodose naudojama sąvoka „Elektrinis įran- kis“ susijusi su iš tinklo veikiančiais elektriniais įran- kiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų. b) Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skys- čių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus. c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nu- kreipus dėmesį, elektrinis įrankis gali tapti neval- domas.

2. Elektros įrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilp- ti į kištukinį lizdą. Jokiu būdu kištuko nemo- dikuokite. Nenaudokite adapterių kištukų su įžemintais elektriniais įrankiais. Esant nemodi- kuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus. b) Venkite kūno sąlyčio su įžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šal- dytuvais.www.scheppach.com

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir šva- rūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti. g) Elektrinį įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavo- jingos situacijos. h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

a) Elektrinio įrankio remontą patikėkite tik kva- likuotam personalui ir tik naudojant origina- lias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą. m ĮSPĖJIMAS Pavojus dėl elektromagnetinio lauko Eksploatuojant šis elektrinis įrankis sudaro elektroma- gnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. - Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asme- nims su medicininiais implantais rekomenduoja- me pasikonsultuoti su savo gydytoju arba medi- cininių implantų gamintoju. Saugos nurodymai dėl stalinių diskinių pjūklų Su apsauginiais uždangalais susijusios saugos nuo- rodos a) Palikite apsauginius uždangalus sumontuo- tus. Apsauginiai uždangalai turi veikti ir būti tinkamai sumontuoti. Atsilaisvinusius, pažeistus arba blogai veikiančius apsauginius uždangalus reikia suremontuoti arba pakeisti. b) Išilginiams pjūviams naudokite pjūklo gelež- tės apsauginį uždangalą ir platinamąjį pra- pjovos pleištą. Atliekant išilginius pjūvius, kurių metu pjūklo geležtė pjauna per visą ruošinio storį, apsauginis uždangalas ir kiti apsauginiai įtaisai su- mažina riziką susižaloti. e) Venkite nestandartinės kūno laikysenos. Sto- vėkite stabiliai ir visada išlaikykite pusiausvy- rą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose. f) Vilkėkite tinkamus drabužius. Nevilkėkite pla- čių drabužių ir nusiimkite papuošalus. Sau- gokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys. g) Jei galima sumontuoti dulkių nusiurbimo ir su- rinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, gali- ma sumažinti dulkių keliamus pavojus. h) Net po daugkartinio naudojimosi elektriniu įrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galio- jančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinka- mu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau. b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebeįsijungia arba nebeišsijungia, yra pavojingas ir jį reikia su- taisyti. c) Prieš nustatydami prietaisą, keisdami įstato- mo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio liz- do ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo. d) Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskai- tė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų nei- giamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.www.scheppach.com

c) Atlikdami išilginius pjūvius, ruošiniui paduo- ti niekada nenaudokite atramos skersiniams pjūviams, atlikdami skersinius pjūvius su atra- ma skersiniams pjūviams, ilgiui nustatyti nie- kada papildomai nenaudokite lygiagrečiosios atramos. Tuo pačiu metu kreipiant ruošinį su ly- giagrečiąja atrama ir atrama skersiniams pjūviams didėja tikimybė, kad pjūklo geležtė įstrigs ir įvyks atatranka. d) Atlikdami išilginius pjūvius, laikykite ruošinį vi- sada taip, kad jis pilnutinai liestųsi su atraminiu bėgeliu, bei visada spauskite ruošinį padavimo jėga tarp atraminio bėgelio ir pjūklo geležtės. Kai atstumas tarp atraminio bėgelio ir pjūklo geležtės yra mažesnis nei 150 mm, naudokite stūmiklį, o kai atstumas yra mažesnis nei 50 mm – stūmimo bloką. Tokios pagalbinės priemo- nės užtikrina, kad Jūsų ranka liks saugiu atstumu iki pjūklo geležtės. e) Naudokite tik komplektacijoje esantį gaminto- jo arba pagal nurodymus pagamintą stūmiklį. Stūmiklis užtikrina pakankamą atstumą tarp ran- kos ir pjūklo geležtės. f) Niekada nenaudokite pažeistos arba įpjauto stūmiklio. Pažeistas arba įpjautas stūmiklis gali lūžti ir Jūsų ranka gali patekti į pjūklo geležtę. g) Niekada nedirbkite „laisvomis rankomis“. No- rėdami įdėti ir kreipti ruošinį, visada naudokite lygiagrečiąją atramą arba atramą skersiniams pjūviams. „Laisvomis rankomis“ reiškia, kad užuot ruošinį atrėmus lygiagrečiąja atrama arba atrama skersiniams pjūviams, jis atremiamas arba kreipiamas rankomis. Pjaunant laisvomis ranko- mis, galimas neteisingas ištiesinimas, įstrigimas ir atatranka. h) Niekada nekiškite rankų į besisukančią pjūklo geležtę arba virš jos. Griebiant ruošinį, galima netikėtai prisiliesti prie besisukančios pjūklo ge- ležtės.

i) Ilgus ir (arba) plačius ruošinius atremkite už

pjūklo stalo ir (arba) jo šone, kad jie būtų hori- zontalūs. Ilgi ir (arba) platūs ruošiniai yra linkę pa- virsti į pjūklo stalo kraštą; taip jie taps nevaldomi, įstrigs pjūklo geležtė ir įvyks atatranka. j) Paduokite ruošinį tolygiai. Nelenkite, nesukite ir nestumkite ruošinio į šoną. Įstrigus pjūklo geležtei, iš karto išjunkite elektrinį įrankį, iš- traukite tinklo kištuką ir pašalinkite įstrigimo priežastį. Jei pjūklo geležtė įstringa dėl ruošinio, galima atatranka ir gali užsiblokuoti variklis. c) Atlikę paslėptus pjūvius, pvz., užlankus, atlikę išilginius pjūvius perkėlimo metodu ar išpjovę griovelius, vėl pritvirtinkite platinamąjį pra- pjovos pleištą viršutinėje galinėje padėtyje. Kai platinamasis prapjovos pleištas yra vir- šutinėje galinėje padėtyje, uždėkite apsauginį uždangalą. Apsauginis uždangalas ir platinama- sis prapjovos pleištas sumažina riziką susižaloti. d) Prieš įjungdami elektrinį įrankį įsitikinkite, kad pjūklo geležtė nesiliečia prie apsauginio už- dangalo, platinamojo prapjovos pleišto arba ruošinio. Šiems komponentams netyčia prisilie- tus prie pjūklo geležtės, galima pavojinga situacija. e) Sureguliuokite platinamąjį prapjovos pleištą, kaip aprašyta šioje naudojimo instrukcijoje. Dėl netinkamų atstumų, padėties ir išlygiavimo platinamasis prapjovos pleištas negali veiksmingai apsaugoti nuo atatrankos. f) Kad platinamasis prapjovos pleištas būtų veiksmingas, jis turi būti pjovimo tarpe. Pjau- nant ruošinius, kurie yra per trumpi, kad sukibtų su platinamuoju prapjovos pleištu,platinamasis prapjovos pleištas yra neveiksmingas. Tokiomis sąlygomis negalima išvengti platinamojo prapjo- vos pleišto atatrankos. g) Naudokite platinamajam prapjovos pleištui tinkamą pjūklo geležtę. Kad platinamasis pra- pjovos pleištas tinkamai veiktų, pjūklo geležtės skersmuo turi tikti atitinkamam prapjovos platina- majam pleištui, pjūklo geležtės pagrindinė geležtė turi būti plonesnė už platinamąjį prapjovos pleištą, o dantų plotis turi būti didesnis už platinamojo pra- pjovos pleišto storį. Pjovimo saugos nurodymai a) m PAVOJUS: nekiškite pirštų ir rankų šalia pjūklo geležtės arba į pjovimo sritį. Jei bent aki- mirką būsite neatidūs arba paslysite, Jūsų ranka gali pakrypti pjūklo geležtės link ir Jūs galite rimtai susižaloti. b) Paduokite ruošinį tik prieš pjūklo geležtės su- kimosi kryptį. Paduodant ruošinį ta pačia krypti- mi, kaip sukasi pjūklo geležtė, virš stalo, ruošinys ir Jūsų ranka gali būti įtraukti į pjūklo geležtę.www.scheppach.com

e) Paslėptiems pjūviams (pvz., falcavimui,grio- velių pjovimui arba išilginiam pjovimui perkė- limo metodu) naudokite atramines šukas, kad ruošinys būtų kreipiamas stalo ir atraminio bė- gelio link. Su atraminėmis šukomis ruošinį galite geriau kontroliuoti įvykus atatrankai. f) Būkite ypač atsargūs, kai pjaunate sujungtų ruošinių nematomose srityse. Įkišus pjūklo ge- ležtę, ji gali pradėti pjauti objektus, kurie gali su- kelti atatranką. g) Atremkite dideles plokštes, kad sumažintu- mėte atatrankos riziką dėl stringančios pjūklo geležtės. Didelės plokštės dėl savosios masės gali įlinkti. Plokštes reikia atremti visur ten, kur jos išsikiša virš stalo paviršiaus. h) Būkite ypač atsargūs pjaudami ruošinius, kurie yra persisukę, šakoti, deformuoti arba kurių netiesius kraštas,kuriuo jie gali būti krei- piami prie atramos skersiniam pjūviams arba išilgai atraminio bėgelio. Deformuotas, šakotas arba persisukęs ruošinys yra nestabilus ir netei- singai ištiesinama prapjova pjūklo geležtės atžvil- giu, ruošinys įstringa ir įvyksta atatranka.

i) Niekada nepjaukite vienas ant kito arba vienas

po kito sukrautų ruošinių. Pjūklo geležtė gali pa- griebti vieną arba kelias dalis ir sukelti atatranką. j) Jei pjūklą, kurio geležtė yra ruošinyje, vėl no- rite paleisti, išcentruokite pjūklo geležtę pjo- vimo tarpe taip, kad pjūklo dantys neįstrigtų pjūkle. Jei pjūklo geležtė stringa, iš naujo palei- dus pjūklą, ji gali pakelti ruošinį ir sukelti atatranką. k) Pjūklo geležtės turi būti švarios, aštrios ir pakankamai apribotos. Niekada nenaudokite deformuotų pjūklo geležčių arba pjūklo gelež- čių su įtrūkusiais arba nulūžusiais dantimis. Aštrios ir tinkamai apribotos pjūklo geležtės suma- žina įstrigimo, užsiblokavimo ir atatrankos pavojų. Stalinių diskinių pjūklų valdymo saugos nurodymai a) Prieš pašalindami stalo įdėklą, keisdami pjū- klo geležtę, atlikdami platinamojo prapjovos pleišto arba pjūklo geležtės apsauginio už- dangalo nustatymus bei palikdami mašiną be priežiūros, išjunkite stalinį diskinį pjūklą ir atskirkite jį nuo tinklo. Atsargumo priemonės skirtos nelaimingiems atsitikimams išvengti. k) Veikiant pjūklui, neištraukite nuojautos me- džiagos. Nupjauta medžiaga gali įstrigti tarp pjū- klo geležtės ir atraminio bėgelio arba apsauginia- me uždangale, o ištraukiant į pjūklo geležtę gali įtraukti Jūsų pirštus. Išjunkite pjūklą ir palaukite, ir prieš ištraukdami medžiagą palaukite, kol pjūklo geležtė sustos. l) Plonesnių nei 2 mm ruošinių išilginiams pjū- viams naudokite papildomą lygiagrečiąją atra- mą, kuri liestųsi su stalo paviršiumi. Ploni ruo- šiniai gali įstrigti po lygiagrečiąja atrama ir sukelti atatranką. Atatranka − priežastys ir atitinkamos saugos nuo- rodos Atatranka – tai staigi reakcija į ruošinį dėl įstrigusios pjūklo geležtės arba dėl pjūklo geležtės įstrižai atlikti ruošinio pjūvio ar kai viena ruošinio dalis įstringa tarp pjūklo geležtės ir lygiagrečiosios atramos arba kito už- ksuoto objekto. Daugumoje atvejų atatrankos metu ruošinį pagriebia galinė pjūklo geležtės dalis, pakelia pjūklo stalas ir nu- sviedžia operatoriaus kryptimi. Atatranka yra netinkamo arba klaidingo stalinio diskinio pjūklo valdymo pasekmė. Jos galima išvengti tinkamomis atsargumo priemonė- mis, kaip aprašyta toliau. a) Niekada nestatykite į vieną liniją su pjūklo geležte. Visada būkite toje pjūklo geležtės pu- sėje, kurioje taip pat yra ir atraminis bėgelis. Įvykus atatrankai, ruošinys gali būti dideliu greičiu nusviestas į asmenis, kurie yra prieš pjūklo gelež- tę arba vienoje linijoje su ja. b) Norėdami patraukti arba atremti ruošinį, nie- kada nekiškite rankų virš pjūklo geležtės arba už jos. Galima neplanuotai prisiliesti prie pjūklo geležtės arba dėl atatrankos Jūsų pirštai gali būti įtraukti į pjūklo geležtę. c) Niekada nelaikykite ir nespauskite ruošinio, kuris nupjaunamas, prie besisukančios pjūklo geležtės. Spaudžiant nupjaunamą ruošinį prie pjūklo geležtės, jis įstringa ir įvyksta atatranka. d) Ištiesinkite atraminį bėgelį lygiagrečiai su pjūklo geležte. Neištiesintas atraminis bėgelis spaudžia ruošinį prie pjūklo geležtės ir sukuria atatranką.www.scheppach.com

2. Atsižvelkite į didžiausiąjį sūkių skaičių. Neviršykite

ant įstatomo įrankio nurodyto didžiausiojo sūkių skaičiaus. Jei nurodyta, laikykitės sūkių skaičiaus intervalo.

3. Atkreipkite dėmesį į variklio ir pjūklo geležtės su-

4. Nenaudokite įstatomų įrankių su įtrūkimais. Ne-

naudokite įtrūkusių įstatomų įrankių. Remontuoti draudžiama.

5. Nuvalykite nuo tvirtinimo paviršių nešvarumus, te-

palą, alyvą ir vandenį.

6. Diskinio pjūklo geležčių kiaurymėms mažinti ne-

naudokite neužksuotų mažinimo žiedų arba įvo- rių.

7. Atkreipkite dėmesį į tai, kad užksuotų mažinimo

žiedų, skirtų įstatomam įrankiui užksuoti, būtų vienodo skersmens ir bent 1/3 pjūvio skersmens.

8. Įsitikinkite, kad užksuoti mažinimo žiedai būtų ly-

giagretūs vienas su kitu.

9. Naudokite įstatomus įrankius atsargiai. Geriausiai

juos laikykite specialioje originalioje pakuotėje arba specialiose talpyklose. Kad galėtumėte sau- giai suimti ir dar labiau sumažintumėte riziką susi- žaloti, mūvėkite apsaugines pirštines.

10. Prieš naudodami įstatomus įrankius įsitikinkite,

kad visi apsauginiai įtaisai tinkamai pritvirtinti.

11. Prieš naudodami įsitikinkite, kad Jūsų naudojamas

įstatomas įrankis atitinka šiam elektriniam įrankiui keliamus reikalavimus ir yra tinkamai pritvirtintas.

12. Naudokite komplektacijoje esančią pjūklo geležtę

tik medienai pjaustyti. Niekada jos nenaudokite metalams apdoroti.

13. Medžiagai, kurią reikia apdoroti, naudokite tinka-

14. Naudokite tik pjūklo geležtę, kurios skersmuo ati-

tiktų duomenis ant pjūklo.

15. Naudokite tik pjūklo geležtes, kurios pasižymi to-

kio pat dydžio arba didesniu sūkių skaičiumi nei nurodyta ant elektrinio įrankio.

16. Naudokite tik gamintojo rekomenduojamas pjūklo

geležtes, kurios numatytos medienai arba pana- šioms medžiagoms apdirbti, jos turi atitikti EN 847-1.

17. Naudokite tik tinkamas asmenines apsaugines

priemones, pvz.: - klausos apsauga; - apsaugines pirštines, skirtas dirbti su pjūklo ge- ležtėmis. b) Niekada nepalikite stalinio diskinio pjūklo be priežiūros. Išjunkite elektrinį įrankį ir nepasi- šalinkite nuo jo, kol jis visiškai nesustos. Be priežiūros veikiantis pjūklas kelia nevaldomą pa- vojų. c) Pastatykite stalinį diskinį pjūklą tokioje vieto- je, kuri būti lygi ir gerai apšviesta bei kurioje Jūs galėtumėte saugiai stovėti ir išlaikyti pu- siausvyrą. Pastatymo vietoje turi būti pakan- kamai vietos, kad užtektų vietos ruošiniams tinkamai valdyti. Dėl netvarkos, neapšviestų darbo zonų ir nelygių, slidžių grindų gali įvykti ne- laimingų atsitikimų. d) Iš po pjūklo stalo ir (arba) dulkių nusiurbimo įtaiso reguliariai šalinkite drožles ir pjuvenas. Susikaupusios pjuvenos yra degios ir gali savaime užsidegti. e) Pritvirtinkite stalinį diskinį pjūklą. Blogai už- ksuotas stalinis diskinis pjūklas gali judėti arba apvirsti. f) Prieš jungdami stalinį diskinį pjūklą, pašalin- kite iš stalinio diskinio pjūklo nustatymo įran- kius, medienos likučius ir t. t. Dėmesio nukreipi- mas arba galimi įstrigimai gali būti pavojingi. g) Visada naudokite tinkamo dydžio pjūklo ge- ležtes su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Pjūklo geležtės, kurios netinka sumontuotoms pjūklo dalims, veikia netolygiai ir taip netenkama kontrolės. h) Niekada nenaudokite pažeistos arba netinka- mos pjūklo geležtės montavimo medžiagos, pvz., jungių, poveržlių, varžtų arba veržlių. Ši pjūklo geležtės montavimo medžiaga buvo su- konstruota specialiai Jūsų pjūklui: saugiam eks- ploatavimui ir optimaliai galiai.

i) Niekada nesistokite ant stalinio diskinio pjū-

klo ir nenaudokite jo kaip pastovo. Elektriniam įrankiui apvirtus arba Jums netyčia prisilietus prie pjūklo geležtės, galima rimtai susižaloti. j) Įsitikinkite, kad pjūklo geležtė sumontuota teisinga sukimosi kryptimi. Su staliniu diski- niu pjūklu nenaudokite šlifavimo diskų arba vielinių šepečių. Netinkamai sumontavus pjūklo geležtę arba naudojant nerekomenduojamus prie- dus, galima rimtai susižaloti. Saugos nurodymai, kaip elgtis su pjūklo geležtė- mis

1. Įstatomus įrankius naudokite tik tada, jei mokate

Triukšmas Triukšmo vertės buvo nustatytos pagal EN 62841. Garso slėgio lygis L

.................................................3 dB m ĮSPĖJIMAS Dėl per didelio ir dažno triukšmo gali būti sutrikdyta klausa arba jos galima netekti. - Naudokite klausos apsaugą. - Dirbdami darykite pertraukas. Bendrosios vibracijų spinduliuotės vertės (trijų krypčių vektorių suma) nustatytos pagal EN 62841. Vibracijos parametrai: Vibracija ah: ≤ 2,5 m/s² NUORODA: nurodytos triukšmo emisijos vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, galima naudoti su kitu. Nurodytas triukšmo emisijos vertes taip pat galima naudoti, norint laikinai įvertinti apkrovą. ĮSPĖJIMAS: tikrojo elektrinio įrankio naudojimo metu triukšmo emisijos vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio įrankio naudojimo būdo, ypač, atsižvelgiant į apdorojamo ruošinio rūšį. Norėdami apsisaugoti nuo triukšmo, imkitės tam tikrų priemonių. Tuo metu atsižvelkite į visą darbo eigą, taigi, taip pat ir į momentus, kuriais elektrinis įrankis veikia be apkrovos arba yra išjungtas. Tinkamos priemonės – tai taip pat yra ir elektrinio įrankio ir naudojamų įrankių techninė priežiūra bei priežiūra, reguliarios pertraukos bei geras darbo procesų planavimas.

m PAVOJUS Pavojus praryti ir uždusti Pakavimo medžiagos, pakavimo ir transportavimo ksatoriai nėra vaikų žaislas. Plastikinius maišelius, plėveles ir mažas dalis galima praryti bei taip uždusti. - Laikykite pakavimo medžiagas, pakavimo ir transportavimo ksatorius toliau nuo vaikų.

• Atidarykite pakuotę ir atsargiai išimkite gaminį.

18. Naudokite gamintojo rekomenduojamas pjūklo ge-

ležtes, kurios atitinka EN 847-1. Įspėjimas! Keis- dami pjūklo geležtę, atkreipkite dėmesį į tai, kad pjovimo plotis būtų ne mažesnis, o pagrindinės pjūklo geležtės storis ne didesnis už platinamojo prapjovos pleišto storį!

19. Pjaudami medieną ir plastikus, venkite pjūklo dan-

tų perkaitimo. Sumažinkite pastūmos greitį, nes plastikas lydosi.

20. Atkreipkite dėmesį į tai, kad sudėtingas nemato-

mas ir nuožulnos / pleištų pjovimas draudžiamas.

21. Nepjaukite išilgai versdami į tą pusę, į kurią virs-

22. Montuodami arba nustatydami lygiagrečiąją atra-

mą įsitikinkite, kad lygiagrečiąją atramą reikėtų ištiesinti lygiagrečiai su pjūklo geležte.

6. Techniniai duomenys

Kietmetalio pjūklo geležtė .....ø 254 x ø 30 x 2,8 mm Pagrindinės geležtės storis ........................... 1,8 mm Dantų skaičius ....................................................... 24 Platinamojo prapjovos pleišto storis ................. 2 mm Min. ruošinio matmenys, plotis x ilgis x aukštis .........................10 x 50 x 1 mm Stalo dydis........................................... 560 x 680 mm Maks. stalo dydis .............................. 1055 x 680 mm Pjovimo aukštis maks. 45 ° ............................. 65 mm Pjovimo aukštis maks. 0 ° ............................... 90 mm Pasukama pjūklo geležtė ..........nuo 0° iki 45° į kairę Skersinio pjaustymo kampas ............ nuo -60° iki 60° Išsiurbimo jungtis .........................................ø 35 mm Apsaugos klasė ....................................................... II Apsaugos laipsnis ...............................................IPX0 Svoris .........................................................apie 21 kg *S1: ilgalaikės apkrovos režimas su nuolatine apkrova **S6 25%: ilgalaikės kintamosios apkrovos režimas (10 min. ciklo trukmė) Kad variklis neleistinai neįkaistai, variklį leidžiama eksploatuoti 25 % ciklo trukmės su nurodyta vardine galia. Po to jis turi veikti toliau 75 % ciklo trukmės be apkrovos.www.scheppach.com

3. Kiekvieną iš jų prisukite šešiabriauniu varžtu (B) ir

veržle su ksavimo dantukais (A). Tam naudokite žiedinį raktą SW10 (D) ir žiedinį raktą SW10 (E).

4. Įstatykite vieną apatinio rėmo skersinį (trumpą)

(16) ir vieną apatinio rėmo skersinį (ilgą) (16a) tarp apatinio rėmo kojų (15) vidinėje pusėje. Atkreipkite dėmesį į tai, kad būtų įstatoma ilgąja puse į priekį ir trumpąja puse į šoną.

5. Pritvirtinkite apatinio rėmo skersinius (trumpus)

(16) ir apatinio rėmo skersinius (ilgus) (16a) prie apatinio rėmo kojų (15), naudodami keturis Šešia- briaunis varžtus (B) ir keturias veržles su ksavimo dantukais (A). Norėdami jas priveržti, naudokite pridedamą žiedinį raktą SW10 (D).

6. Užmaukite po vieną guminę kojelę (18) ant kiekvie-

nos iš apatinio rėmo kojų (15).

7. Sumontuokite po vieną apsaugantį nuo virtimo

lanką (17) ant galinių apatinio rėmo kojų (15). Tam naudokite po du Šešiabriaunis varžtus (B) ir dvi veržles su ksavimo dantukais (A). Priveržkite juos komplektacijoje esančiu žiediniu raktu SW10 (D).

8. Atsargiai apsukite gaminį ir pastatykite jį ant že-

8.2 Pjūklo geležtės apsauga

8.2.1 Stalo plokštės įdėklo išėmimas (4 pav.)

1. Nustatykite pjūklo geležtę (3) ties maks. pjovimo

gyliu, nustatykite į 0° padėtį ir užksuokite (žr. 11.2 ir 11.3).

2. Atidarykite užraktą (22b), sukdami jį pagal laikro-

3. Nuimkite stalo plokštės įdėklą (22) nuo pjūklo stalo

8.2.2 Platinamojo prapjovos pleišto įstatymas ir

nustatymas (5 pav.) Nuoroda: platinamąjį prapjovos pleištą (2) reikia įstatyti prieš pir- mą kartą pradedant eksploatuoti.

1. Atidarykite prispaudimo svirtį (2a).

2. Įstumkite platinamąjį prapjovos pleištą (2) į laikiklį.

NUORODA: šis žingsnis nereikalingas, kai plati- namasis prapjovos pleištas (2) jau įstatytas.

3. Ištiesinkite platinamąjį prapjovos pleištą (2) taip,

kad a) atstumas tarp pjūklo geležtės (3) ir platinamo- jo prapjovos pleišto (2) būtų maks. 3–8 mm (5 pav.) ir

• Nuimkite pakavimo medžiagą, ištraukite pakavimo ir transportavimo ksatorius (jei yra).

• Patikrinkite komplektaciją. Reklamacijas reikia teikti tiesiogiai klientų aptarnavimo tarnybai. Vėliau rekla- macijos nebus pripažintos.

• Patikrinkite komplektaciją, ar nėra transportavimo pažeidimų. Reklamacijas reikia teikti tiesiogiai trans- porto įmonei. Vėliau reklamacijos nebus pripažintos.

• Saugokite pakuotę, kol nepasibaigs garantinis lai- kotarpis.

• Perskaitykite visą eksploatavimo instrukciją.

• Naudokite tik originalius dalis arba priedus. Origi- nalių atsarginių dalių arba priedų įsigysite iš savo prekybos atstovo.

• Patikrinkite, ar duomenys specikacijų lentelėje su- tampa su tinklo duomenimis.

m ĮSPĖJIMAS: prieš atlikdami bet kokius stalinio dis- kinio pjūklo techninės priežiūros, permontavimo arba montavimo darbus, visada ištraukite tinklo kištuką. m Dėmesio! Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite! Montavimui Jums reikia: 1x žiedinis raktas (SW10/SW13) (D) 1x žiedinis raktas (SW10/SW21) (E)

• Padėkite visas pristatytas dalis ant plokščio pavir- šiaus.

• Sugrupuokite vienodas dalis. NUORODA:

• Kai jungtys užksuojamos varžtu (apvalia galvute arba šešiabriauniu), šešiabriaunėmis veržlėmis ir poveržle, reikia sumontuoti poveržlę ir veržlę.

• Įkiškite varžtus atitinkamai iš išorės į vidų bei jungtis iš vidaus užksuokite veržlėmis.

• montuodami priveržkite veržles ir varžtus tik tiek, kad jos negalėtų iškristi. Jei varžtus ir veržles priveršite jau prieš baigiamąjį montavimą, negalėsite atlikti ga- linio montavimo.

8.1 Apatinio rėmo montavimas (3 pav.)

1. Padėkite stalinį diskinį pjūklą žemyn galva (t. y. ant

pjūklo stalo) ant lygaus paviršiaus.

2. Įstatykite keturias apatinio rėmo kojas (15) į tam

2. Norėdami pakeisti lygiagrečiosios atramos (6) pa-

dėtį, perstumkite lygiagrečiąją atramą (6) su atida- rytu lygiagrečiosios atramos (19) veržtuvu išilgai kreipiamojo bėgelio.

3. Norėdami užksuoti lygiagrečiąją atramą (6) no-

rimoje padėtyje, iki galo nuspauskite lygiagrečio- sios atramos veržtuvą (19) ir, jei reikia, sureguliuo- kite įtempį sparnuotąja veržle (6f) (10 pav.).

1. Sumontuokite atraminį bėgelį (5) ant skersinio pjo-

vimo šablono (20) ir priveržkite abi sparnuotąsias veržles (20c).

2. Įstumkite skersinio pjovimo šabloną (20) į pjūklo

3. Atlaisvinkite blokavimo rankeną (20a), pasukdami

ją prieš laikrodžio rodyklę.

4. Sukite skersinio pjovimo šabloną (20), kol rodyklė

bus nukreipta į norimą kampo matmenį.

5. Užksuokite šią padėtį, blokavimo rankeną (20a)

pasukdami pagal laikrodžio rodyklę.

8.5 Išsiurbimo įrenginio prijungimas (7 pav.)

m ĮSPĖJIMAS Pavojus susižaloti akis dėl aplink skriejančių drož- lių - Užsidėkite apsauginius akinius. - Eksploatuokite gaminį tik su tinkamu drožlių iš- siurbimo įtaisu. Nenaudokite buitinio dulkių si- urblio.

1. Prijunkite tinkamą drožlių išsiurbimo įrenginį (ne-

įeina į komplektaciją) prie išsiurbimo atvamzdžio (21).

2. Prijunkite tinkamo drožlių išsiurbimo įrenginio

(pvz., universalaus siurblio) išsiurbimo žarną prie išsiurbimo atvamzdžio (21). DĖMESIO Reguliariai tikrinkite ir valykite išsiurbimo kanalus.

9. Prieš pradedant eksploatuoti

9.1 Bendrosios nuorodos

• Patikrinkite, ar gaminys iki galo sumontuotas.

• Patikrinkite, ar yra apsauginiai uždangalai, jie su- montuoti ir parengti veikimui.

• Patikrinkite, ar jungikliai tinkamai veikia.

• Patikrinkite, ar gaminys stabiliai pastatytas. b) pjūklo geležtė (3) būtų lygiagreti su platinamuo- ju prapjovos pleištu (2), c) angos platinamajame prapjovos pleište (2) įsi- kabintų į platinamojo prapjovos pleišto laikiklio kakliukus, d) kiaurymė platinamajame prapjovos pleište (2) įsikabintų į platinamojo prapjovos pleišto laiki- klio kakliukus.

4. Uždarykite prispaudimo svirtį (2a).

8.2.3 Stalo plokštės įdėklo įdėjimas (4 pav.)

1. Vėl įstatykite stalo plokštės įdėklą (22) į angą.

2. Uždarykite užraktą (22b), sukdami jį prieš laikro-

8.2.4 Pjūklo geležtės apsaugos (1) montavimas

1. Užstumkite pjūklo geležtę (3) maksimaliai, pasuk-

dami smagratį (12) iki galo pagal laikrodžio rody- klę.

2. Paspauskite apsauginį kaištį (1a) ant pjūklo gelež-

3. Įstatykite paspaustą apsauginį kaištį (1a) į plati-

namojo prapjovos pleišto (2) griovelį ir jį atleiskite.

4. Atkreipkite dėmesį į tai, kad pjūklo geležtės apsau-

ga (1) laisvai judėtų.

5. Išmontuojama atvirkštine eilės tvarka.

m ĮSPĖJIMAS Pavojus susižaloti dėl blogai sumontuotos pjūklo ge- ležtės apsaugos - Prieš pjaudami įsitikinkite, kad pjūklo geležtės apsauga (1) savaime nusileidžia ant pjaunamos medžiagos.

8.2.5 Pjūklo geležtės apsaugos tikrinimas (1, 5

pav.) Sumontavę patikrinkite pjūklo geležtės apsaugą (1), ar ji tinkamai veikia.

1. Pakelkite pjūklo geležtės apsaugą (1) ir ją atleis-

2. Pjūklo geležtės apsauga (1) turi savaime judėti at-

gal į pradinę padėtį.

8.3 Lygiagrečiosios atramos uždėjimas (8, 10

1. Uždėkite lygiagrečiąją atramą (6) su atidarytu ly-

giagrečiosios svirties veržtuvu (19) iš pradžių ant galinio kreipiamojo bėgelio, tada – ant priekinio kreipiamojo bėgelio (9).www.scheppach.com

Staliniu diskiniu pjūklu galima atlikti 0–45° įstrižinius pjūvius į kairę, į lygiagrečiąją atramą (6). m Prieš pjaudami kaskart patikrinkite, ar tarp lygiagre- čiosios atramos (6), skersinio pjovimo šablono (20) ir pjūklo geležtės (3) negalimas susidūrimas.

1. Atlaisvinkite kampo reguliatoriaus (11) veržtuvą.

2. Tuo pačiu metu įspausdami ir pasukdami smagratį

(12), nustatykite norimą kampo matmenį skalėje.

3. Užksuokite kampo reguliatoriaus (11) veržtuvą

10.4 Stalo plokštės įdėklo (22) nustatymas (4 pav.)

Stalo plokštės įdėklo (22) aukštį galima nustatyti ketu- riais varžtais su galvutėmis (22a).

1. Pasukite norimą varžtą su galvute (22a) pagal lai-

krodžio rodyklę, kad pakeltumėte stalo plokštės įdėklą reikiamoje vietoje.

2. Norėdami nuleisti stalo plokštės įdėklą, pasukite

varžtą su galvute (22a) atitinkamoje vietoje prieš laikrodžio rodyklę.

10.5 Lygiagrečiosios atramos naudojimas

10.5.1 Atramos aukštis (12 pav.)

• Priklausomai nuo medžiagų, kurias reikia pjauti, sto- rio, atraminį bėgelį (5) storai medžiagai (virš 25 mm ruošinio storio) reikia išmontuoti, o plonai medžiagai (iki 25 mm ruošinio storio) – sumontuoti.

10.5.2 Atraminio bėgelio montavimas / išmontavi-

1. Norėdami išmontuoti atraminį bėgelį (5), atlaisvin-

kite abi sparnuotąsias veržles (6c), kad atraminį bėgelį (5) būtų galima atlaisvinti nuo lygiagrečio- sios atramos (6).

2. Ištraukite atraminį bėgelį (5) išilgai griovelio.

4. Atraminis bėgelis (5) montuojamas atvirkštine ei-

10.5.3 Lygiagrečiosios atramos pusės pakeitimas

1. Visiškai atsukite sparnuotąsias veržles (6c).

2. Nuimkite atraminį bėgelį (5) ir vėl įkiškite tvirtinimo

varžtus (6e) priešingoje lygiagrečiosios atramos (6) pusėje.

• Patikrinkite, ar ant gaminio yra lipdukai ir ar jie įskai- tomi. Trūkstamus arba pažeistus lipdukus reikia pa- keisti.

• Patikrinkite, ar sutampa tinklo ir darbinė įtampa, žr. techninius duomenis.

• Patikrinkite, ar įvadai, ilginamieji elementai, kabelio būgnas ir t. t. nėra per ilgi. Kitaip gali sumažėti įtam- pa arba pavėluotai pradėti veikti variklis.

• Patikrinkite, ar laikomasi aplinkos temperatūros.

9.2 Gaminiui būdingos nuorodos

• Mašiną pastatykite stabiliai.

• Pjūklo geležtė (3) turi laisvai suktis.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve- timkūnių, pvz., vinių arba varžtų ir t. t.

• Prieš aktyvindami įj./išj. jungiklį (13), įsitikinkite, ar pjūklo geležtė (3) tinkamai sumontuota ir judančios dalys lengvai juda.

• Prijunkite mašiną tik prie tinkamai įrengto kištukinio lizdo su apsauginiu kontaktu, kuris būtų apsaugotas bent 16 A.

1. Norėdami įjungti pjūklą, paspauskite ant įj./išj.

jungiklio (13) mygtuką „I“. Prieš pradėdami pjauti, palaukite, kol pjūklo geležtė (3) pasieks maksimalų sūkių skaičių.

2. Norėdami išjungti pjūklą, paspauskite sustabdymo

jungiklį (14) arba pakelkite gaubtelį ir paspauskite ant įj./išj. jungiklio (13) mygtuką „0“.

10.1.2 Apsauga nuo perkrovos (1 pav.)

Esant variklio perkrovai, jis išsijungia savaime. Jam at- vėsus (trukmė skirtinga), variklį galima įjungti vėl.

1. Palaukite, kol gaminys atvės.

2. Paspauskite atstatos mygtuką (10).

3. Vėl įjunkite įrenginį, kaip aprašyta ties 11.1.1.

10.2 Pjovimo gylio nustatymas (1 pav.)

Sukant smagratį (12), pjūklo geležtę (3) galima nustaty- ti į norimą pjovimo gylį.

• Pagal laikrodžio rodyklę: didesnis pjovimo gylis

• Prieš laikrodžio rodyklę: mažesnis pjovimo gylis Patikrinkite nustatymą, atlikdami bandomąjį pjovimą.www.scheppach.com

3. Norėdami užksuoti, paspauskite lygiagrečiosios

atramos (19) veržtuvą iki galo žemyn.

10.6 Skersinio pjovimo šablono (20) naudojimas

(1, 9 pav.) Nestumkite atraminio bėgelio (20b) per toli pjūklo ge- ležtės (3) kryptimi. Atstumas tarp atraminio bėgelio (20b) ir pjūklo geležtės (3) turi būti apie 2 cm.

1. Užksuokite atraminį bėgelį (20b) prie skersinio

pjovimo šablono (20), priverždami rievėtąją veržlę (21c).

2. Įstumkite skersinio pjovimo šabloną (20) į vieną iš

abiejų pjovimo stalo (4) kreipiamųjų bėgelių.

3. Atlaisvinkite blokavimo rankeną (20a) ir sukite

skersinio pjovimo šabloną (20), kol bus nustatytas norimas kampo matmuo.

4. Vėl priveržkite blokavimo rankeną (20a).

10.7 Darbastalio išplėtimas platesniems pjovi-

mams (1 pav.) Norėdami išplėsti stalinio diskinio pjūklo darbastalį pla- tesniems pjūviams, atlikite šiuos veiksmus:

2. Atsargiai ištraukite stalo platinamąjį elementą, kol

pasieksite norimą plotį. Atkreipkite dėmesį į tai, jog platinamąjį elementą ištrauktumėte tolygiai, kad išvengtumėte persikreipimo.

3. Vėl įtempkite prispaudimo svirtį (8).

DĖMESIO: prieš įjungdami pjūklą įsitikinkite, kad stalo platinamasis elementas yra tvirtai prispaustas. Laisvas stalo platinamasis elementas gali turėti įtakos ruošinio stabilumui ir sukelti pavojingas situacijas.

m ĮSPĖJIMAS Pavojus susižaloti netinkamai sumontavus - Patikrinkite, ar gaminys tinkamai sumontuotas. - Patikrinkite pjūklo geležtę, ar ji juda, ir judančias dalis, ar jos lengvai juda. DĖMESIO Įjungę pjūklą, prieš pjaudami turite palaukti, kol pjūklo geležtė (3) pasieks savo maksimalų sūkių skaičių.

3. Vėl uždėkite poveržles (6d) ir sparnuotąsias verž-

les (6c) bei jas priveržkite.

10.5.4 Stebėjimo langelio (6a) ir skalės tikrinimas

• Ant kreipiamojo bėgelio priekinėje pjovimo stalo (4) pusėje yra viena skalė. Norėdami nustatyti lygiagrečiąją atramą (6) ties tam tikru matmeniu, atlikite tokius veiksmus:

2. Perstumkite lygiagrečiąją atramą (6), kol kreipia-

mojo bėgelio skalėje, stebėjimo langelyje (6a/6b) bus matomas norimas rodmuo. Nuoroda: jei lygiagrečioji atrama naudojama de- šinėje nuo pjūklo geležtės, naudokite dešinįjį ste- bėjimo langelį (6b). Jei lygiagrečioji atrama naudo- jama kairėje nuo pjūklo geležtės, naudokite kairįjį stebėjimo langelį (6a).

3. Norėdami užksuoti, paspauskite lygiagrečiosios

atramos (19) veržtuvą iki galo žemyn.

4. Atlikite bandomąjį pjūvį ir išmatuokite nupjautą

5. Jei matmuo nesutaptų su skale, atlikite toliau nu-

6. Nustumkite lygiagrečiąją atramą (6) prie pjūklo ge-

ležtės (3) ir įtempkite atramą.

7. Atlaisvinkite stebėjimo langelio (6a) varžtą.

8. Perstumkite stebėjimo langelį (6a) ties nuliu.

9. Priveržkite varžtą.

10.5.5 Pjovimo pločio nustatymas (8 pav.)

• Išilgai pjaunant medines dalis, reikia naudoti lygia- grečiąją atramą (6).

• Lygiagrečiąją atramą (6) galima montuoti abiejose pjūklo stalo (4) pusėse.

• Ant kreipiamojo bėgelio priekinėje pjovimo stalo (4) pusėje yra viena skalė. Norėdami nustatyti lygiagrečiąją atramą (6) ties tam tikru matmeniu, atlikite tokius veiksmus:

2. Perstumkite lygiagrečiąją atramą (6), kol kreipia-

mojo bėgelio skalėje, stebėjimo langelyje (6a) bus matomas norimas rodmuo. Nuoroda: jei lygiagrečioji atrama naudojama de- šinėje nuo pjūklo geležtės, naudokite dešinįjį ste- bėjimo langelį. Jei lygiagrečioji atrama naudojama kairėje nuo pjūklo geležtės, naudokite kairįjį ste- bėjimo langelį.www.scheppach.com

11.2.1 Įstrižinių pjūvių atlikimas (14 pav.)

Įstrižiniai pjūviai iš esmės atliekami, naudojant lygia- grečiąją atramą (6). Iš esmės lygiagrečiąją atramą (6) reikia montuoti pjūklo geležtės (3) dešinėje. Kitaip pjaunant ruošiniai gali įstrigti tarp lygiagrečiosios atra- mos (6) ir pjūklo geležtės (3) bei būti nusviesti.

2. Nustatykite lygiagrečiąją atramą (6) pagal ruošinio

plotį ir aukštį (žr. 11.5).

3. Nuleiskite pjūklo geležtės apsaugą (1) ant pjūklo

4. Atlikite pjūvį pagal ruošinio plotį (žr. 12.2).

11.3 Skersinių pjūvių atlikimas (15 pav.)

m ĮSPĖJIMAS Pavojus susižaloti dėl besisukančių dalių ir aštrių briaunų - Tvirtai laikykite kreipiamą ruošinį. - Nustumkite ruošinį skersinio pjovimo šablonu į priekį tiek, kol jis bus visiškai perpjautas.

1. Nustatykite skersinio pjovimo šabloną (20), kaip

reikia (žr. 11.6.1). Jei pjūklo geležtė (3) būtų nu- statyta papildomai įstrižai, nustumkite skersinio pjovimo šabloną (20) į dešinįjį kreipiamąjį griovelį. Taip išvengsite, kad su pjūklo geležtės apsauga (1) nekontaktuos nei Jūsų ranka, nei skersinio pjovi- mo šablonu (20).

2. Nuleiskite pjūklo geležtės apsaugą (1) ant pjūklo

stalo (4). Pjaunant pjūklo geležtės apsauga (1) spaudžiama nuo ruošinio aukštyn.

3. Spauskite tvirtai ruošinį prie skersinio pjovimo ša-

4. Išjunkite išsiurbimo įrenginį, tada – stalinį diskinį

šabloną (20) ir ruošinį pjūklo geležtės (3) kryptimi.

11.4 Siaurų ruošinių pjovimas (16 pav.)

Mažesnio nei 120 mm pločio ruošinių išilginius pjūvius būtina atlikti, naudojant stūmiklį (F). Esant trumpiems ruošiniams, stūmiklį (F) reikia naudoti jau pjovimo pradžioje.

1. Nustatykite lygiagrečiąją atramą (6) pagal ruošinio

aukštį ir norimą plotį (žr. 11.5).

2. Uždėkite savo rankas sulenkę pirštus plokščiai ant

ruošinio ir stumkite jį išilgai lygiagrečiosios atra- mos (6) į pjūklo geležtę (3).

3. Visada stumkite ruošinį stūmikliu (F) iki platinamo-

m ĮSPĖJIMAS Pavojus susižaloti! Netinkamai valdant, kyla sunkių sužalojimų pavojus. - Laikykitės saugos ir darbo nuorodų.

• Atlikdami išilginius pjūvius, nestovėkite priešais sta- linį diskinį pjūklą, o atsistokite įstrižai pjovimo eigos.

• Įstrižiniams pjūviams visada naudokite lygiagrečiąją atramą.

• Naudokite stūmiklį arba stumtuvą, kad ruošinys būtų kreipiamas pro pjūklo geležtę. Nedelsdami pakeiski- te pažeistą arba susidėvėjusį stūmiklį.

• Pjovimo proceso pabaigoje ilgus ruošinius užk- suokite, kad neapvirstų. Tam naudokite, pvz., ritininį stovą.

• Įjungę stalinį diskinį pjūklą, prieš pjaudami palauki- te, kol pjūklo geležtė pasieks savo maksimalų sūkių skaičių.

• Eksploatuokite stalinį diskinį pjūklą tik su išsiurbimo įrenginiu.

• Nustatę iš naujo, kaskart atlikite bandomąjį pjūvį, kad patikrintumėte nustatytus matmenis.

• Reguliariai tikrinkite ir valykite išsiurbimo kanalus.

11.2 Išilginių pjūvių atlikimas (13 pav.)

PAVOJUS! Pjaukite stačiakampius ruošinius tik ilgąja puse prie lygiagrečiosios atramos. Niekada nepjaukite trumpąja puse! Atatrankos pavojus! Atlikdami išilginį pjūvį, ruošinį pjaunate išilgine krypti- mi. Tuo metu vieną ruošinio briauną turite spausti prie lygiagrečiosios atramos (6), tuo tarpu plokščioji pusė turi priglusti prie pjūklo stalo (4).

1. Nustatykite lygiagrečiąją atramą (6) pagal ruošinio

aukštį ir norimą plotį (žr. 11.5).

2. Pjaunant pjūklo geležtės apsauga (1) spaudžiama

nuo ruošinio aukštyn.

3. Iš pradžių įjunkite išsiurbimo įrenginį, tada – stalinį

4. Uždėkite savo rankas sulenkę pirštus plokščiai ant

ruošinio ir stumkite jį išilgai lygiagrečiosios atra- mos (6) į pjūklo geležtę (3).

5. Įstatykite ruošinį į šoninę kreipiamąją, tvirtai jį lai-

kydami kairiąja ranka tik iki pjūklo geležtės apsau- gos (1) priekinio krašto.

6. Visada stumkite ruošinį stūmikliu (F) iki platinamo-

- Nepurkškite ant gaminio vandens. m ĮSPĖJIMAS Pavojus susižaloti dėl netikėto mašinos paleidimo - Ištraukite tinklo kištuką iš kištukinio lizdo.

12.1 Gaminio ir pjūklo geležtės apsaugos valy-

mas DĖMESIO Gaminio pažeidimas nepakankamai valant - Po kiekvieno naudojimo išvalykite gaminį. DĖMESIO Gaminio pažeidimas agresyviais tirpikliais arba valymo priemonėmis - Nuvalykite didesnius nešvarumus šepečiu. - Išvalykite gaminį drėgna, švaria nesipūkuojančia šluoste su šiek tiek skystojo muilo.

1. Po kiekvieno darbo etapo šepečiu pašalinkite

2. Nesipūkuojančia šluoste išvalykite vėdinimo an-

12.2 Gaminio valymas suslėgtuoju oru

DĖMESIO Gaminio pažeidimas naudojant per didelį slėgį pneu- matiniame įrenginyje. Valant gaminį su dideliu slėgiu pneumatiniame įrengi- nyje, gali būti pažeistos elektrinės konstrukcinės dalys. - Naudokite pneumatinį įrenginį su mažu, maks. 2 bar slėgiu.

1. Atkreipkite dėmesį į tai, kad iki gaminio būtų tinka-

12.3 Drožlių išsiurbimo įrenginio valymas

Drožlių išsiurbimo įrenginys į komplektaciją neįeina. Norėdami tinkamai išvalyti savo išsiurbimo įrenginį, lai- kykitės atitinkamo gamintojo pateiktos eksploatavimo instrukcijos.

m ĮSPĖJIMAS Pavojus susižaloti dėl netikėto mašinos paleidimo - Ištraukite tinklo kištuką iš kištukinio lizdo.

11.5 Labai siaurų ruošinių pjovimas (16 pav.)

Labai siauriems 50 mm ir mažesnio pločio ruošinių iš- ilginiams pjūviams atlikti būtinai naudokite stumtuvą. Stumtuvas į komplektaciją neįeina! (Galima įsigyti ati- tinkamose specializuotos prekybos vietose) Laiku pakeiskite susidėvėjusį stumtuvą. Pjaunant ruošiniai gali įstrigti tarp lygiagrečiosios atra- mos (6) ir pjūklo geležtės (3), pjūklo geležtė (3) juos gali pagriebti ir nusviesti. Todėl pirmenybę teikite žemam lygiagrečiosios atramos (6) kreipiamajam paviršiui (žr. 12 pav.).

1. Nustatykite lygiagrečiąją atramą (6) pagal ruošinio

aukštį ir norimą plotį (žr. 11.4).

2. Spauskite ruošinį stumtuvu prie atraminio bėgelio

(5) ir nustumkite ruošinį stūmikliu (F) iki platinamo- jo prapjovos pleišto (2) galo.

11.6 Smulkinių plokščių pjovimas

Kad pjaunant smulkinių plokštes neišlūžinėtų pjovimo briaunos, atlikite veiksmus atvirkštine eilės tvarka: pjūklo geležtė (3) turėtų būti nustatyta ne aukščiau nei 5 mm virš ruošinio storio (taip pat žr. 11.2).

1. Iš pradžių išjunkite stalinį diskinį pjūklą, tada – iš-

siurbimo įrenginį. Pjūklo geležtė dar ilgesnį laiką veikia iš inercijos.

2. Atskirkite stalinį diskinį pjūklą nuo elektros srovės

tinklo, iš kištukinio lizdo ištraukdami tinklo kištuką.

3. Pašalinkite nuo pjūklo stalo pjovimo atliekas tik

tada, kai pjūklo geležtė vėl bus rimties padėtyje.

4. Palaukite, kol stalinis diskinis pjūklas atvės.

11.8 Įstrigusios medžiagos pašalinimas

m ĮSPĖJIMAS Pavojus susižaloti pirštus ir rankas prisilietus prie aš- trių briaunų - Mūvėkite apsaugines pirštines.

• Jei pjūklo geležtė įstrigs ruošinyje arba kitaip užsi- blokuos, atlikite tokius veiksmus: Iš karto išjunkite stalinį diskinį pjūklą ir ištraukite tinklo kištuką iš kiš- tukinio lizdo.

• Naudokite apsaugines pirštines, nelieskite pjūklo geležtės plikomis rankomis.

m PAVOJUS Elektros smūgio pavojus į įrenginio vidų patekus van- denswww.scheppach.com

1. Kad prailgintumėte įrenginio eksploatavimo tru-

kmę, ieną kartą per mėnesį sutepkite pasukamas dalis.

2. Netepkite variklio.

14.3 Anglinių šepetėlių tikrinimas ir techninė

priežiūra (17 pav.) Naujo įrenginio anglinius šepetėlius tikrinkite po pirmų- jų 50 darbo valandų arba jei buvo sumontuoti nauji še- petėliai. Po pirmojo patikrinimo tikrinkite kas 10 darbo valandų. Jei anglis nusidėvėjus 6 mm ilgyje, spyruoklė arba ly- giagrečiojo žadinimo laidas apdegusi (-ęs) ar pažeista (-as), pakeiskite abu šepetėlius. Jei išmontavę matysite, kad šepetėliai yra tinkami naudoti, juos galite sumontuo- ti vėl.

1. Pakreipkite pjūklo geležtę 45°. (žr. 11.3)

2. Padėkite stalinį diskinį pjūklą ant šono ant lygaus

3. Nuimkite variklio uždangalą, prieš tai atsukdami

du kryžminius varžtus.

4. Atpalaiduokite anglinių šepetėlių (25) spyruoklę.

5. Ištraukite anglinius šepetėlius (25) ir kištuką.

14.4 Pjūklo geležtės keitimas

m ĮSPĖJIMAS Pavojus susižaloti! Netinkamai naudojant stalinį diskinį pjūklą, kyla sunkių sužalojimų pavojus. m ĮSPĖJIMAS Pavojus susižaloti dėl netikėto mašinos paleidimo - Ištraukite tinklo kištuką iš kištukinio lizdo. m ĮSPĖJIMAS Pavojus susižaloti pirštus ir rankas prisilietus prie aš- trių briaunų - Mūvėkite apsaugines pirštines.

14.4.1 Pjūklo geležtės apsaugos ir stalo plokštės

įdėklo pašalinimas (4 pav.)

1. Paspauskite apsauginį kaištį (1a) ant pjūklo gelež-

2. Laikykite apsauginį kaištį (1a) paspaudę ir išimkite

pjūklo geležtės apsaugą (1) iš platinamojo prapjo- vos pleišto (2) griovelio.

3. Nustatykite pjūklo geležtę (3) ties maks. pjovimo

gyliu, nustatykite į 0° padėtį ir užksuokite (žr. 11.3).

13.1 Bendrosios nuorodos

• Neneškite gaminio už stalo platinamųjų elementų (7), o už pjūklo stalo (4).

• Supakuokite gaminį, kad išvengtumėte transportavi- mo pažeidimų. Naudokite originalią pakuotę.

• Apsaugokite gaminį nuo vibracijos ir virpesių, ypač transportuodami transporto priemonėje.

• Kai transportuojate krovinį transporto priemonėje, stebėkite, kad jis būtų pakankamai pritvirtintas.

13.2 Gaminiui būdingos nuorodos

1. Keldami gaminį, atsižvelkite į jo svorį, žr. techni-

2. Prieš transportuodami išjunkite elektrinį įrankį ir

atjunkite jį nuo elektros srovės tiekimo.

3. Neškite elektrinį įrankį bent dviese, nelieskite jo už

platinamųjų stalo elementų. Transportavimui pa- kelkite elektrinį įrankį už mašinos korpuso.

4. Apsaugokite elektrinį įrankį nuo smūgių ir stiprios

vibracijos, pvz., transportuodami transporto prie- monėse.

5. Apsaugokite elektrinį įrankį, kad neapvirstų ir ne-

6. Niekada nenaudokite apsauginių įtaisų valdymui

arba transportavimui.

14. Techninė priežiūra

m ĮSPĖJIMAS Pavojus susižaloti dėl netikėto mašinos paleidimo - Ištraukite tinklo kištuką iš kištukinio lizdo. m ĮSPĖJIMAS Įspėjimas dėl nenumatomų pavojų ir gaminio pažeidi-

- Niekada neatlikite savavališkų gaminio modika- cijų arba remonto darbų, kurie aprašyti eksploa- tavimo instrukcijoje. - Neaprašytus darbus paveskite atlikti speciali- zuotoms dirbtuvėms.

14.1 Bendrosios nuorodos

• Patikrinkite gaminį, ar nėra atsilaisvinusių, nusidė- vėjusių arba pažeistų konstrukcinių dalių.

• Patikrinkite, ar tvirtai priveržtos veržlės, kaiščiai ir varžtai.

• Patikrinkite uždangalus ir apsauginius įtaisus, ar jie nepažeisti ir tinkamai pritvirtinti.

• Patikrinkite elektros jungtis. Elektros jungčių remon- to darbus leidžiama atlikti tik specializuotoms dirb- tuvėms.www.scheppach.com

10. Patikrinkite, ar tinkamai nustatytas platinamasis

prapjovos pleištas (2) (žr. 9.2.2).

15. Remontas ir atsarginių dalių užsa-

kymas Atlikę remonto arba techninės priežiūros darbus, įsi- tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje. Dėmesio: pagal Atsakomybės už gaminį įstatymą ne- atsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių. Įgaliokite klientų aptarnavimo tarnybą arba įgaliotą spe- cialistą. Atitinkami reikalavimai galioja ir priedų dalims. Atsarginių dalių ir priedų įsigysite mūsų techninės prie- žiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą. Jungtys ir remontas Prijungti ir remontuoti elektros įrangą leidžiama tik kva- likuotam elektrikui. Kilus klausimų, nurodykite tolesnius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės;

15.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• Specikacijų lentelės duomenys Atsarginės dalys / priedai Gaminio Nr.: Pjūklo geležtė ........................................3901203703 Stalo plokštės įdėklas ............................ 5901324001 Stūmiklis ...............................................59013209031 Angliniai šepetėliai .................................5901324002

15.2 Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: Angliniai šepetėliai, stalo plokštės įdėklai, stūmiklis, pjūklo geležtė

• į komplektaciją privalomai neįeina!

4. Atidarykite užraktą (22b), sukdami jį pagal laikro-

5. Nuimkite stalo plokštės įdėklą (22) nuo pjūklo stalo

14.4.2 Pjūklo geležtės pašalinimas (4, 5, 6 pav.)

SĄLYGA: pjūklo geležtė (3) nustatyta maksimaliam pjovimo gyliui (žr. 11.2).

1. Užmaukite žiedinį raktą SW21 (E) ant išorinės jun-

gės (3b) ir taip užksuokite pavaros veleną.

2. Sukite jungės varžtą (3c) žiediniu raktu SW13 (D)

prieš laikrodžio rodyklę, kad atsuktumėte jungės varžtą (3c).

3. Visada laikykite pjūklo geležtę (3) atsargiai viena

4. Išimkite jungės varžtą (3c) ir nuimkite išorinę jungę

(3b) nuo pavaros veleno.

5. Dabar nuimkite pjūklo geležtę (3) nuo pavaros ve-

leno ir atsargiai ją ištraukite į viršų iš pjūklo stalo (4).

14.4.3 Pjūklo geležtės įdėjimas (6 pav.)

1. Prieš montuodami naują pjūklo geležtę (3),

kruopščiai išvalykite išorinę jungę (3b).

2. Išvalykite vidinę jungę (3a) ir vėl jį įstatykite.

3. Uždėkite naują pjūklo geležtę (3) ant pavaros ve-

leno. Tuo metu atsižvelkite į sukimosi kryptį: dantų pjovimo nuolydis turi būti nukreiptas eigos kryptimi (į priekį). Paprastai eigos kryptis nurodyta taip pat ir ant pjūklo geležtės (3) .

4. Uždėkite išorinę jungę (3b) vėl ant pavaros veleno.

Tuo metu atkreipkite dėmesį į tai, kad išorinė jungė (3b) būtų tinkamai išlygiuota.

5. Tvirtai įsukite jungės varžtą (3c) ranka pavaros

6. Atsargiai sukite pjūklo geležtę (3) eigos kryptimi: ji

turi būti tiksliai išcentruota ir neturi sukinėtis. Pati- krinkite pjūklo geležtę (3) ir išorinę jungę (3b), ar jos tinkamai pritvirtintos. Jei pjūklo geležtė netiks- liai išcentruota, ištiesinkite dalis iš naujo. m ĮSPĖJIMAS Įspėjimas dėl nenumatomų pavojų ir gaminio pa- žeidimo. - Pakeitę pjūklo geležtę, kaskart patikrinkite pjūklo geležtės nustatymą.

7. Laikykite išorinę jungę (3b) užksavę žiediniu rak-

8. Prisukite jungės varžtą (3c) žiediniu raktu SW13

(D) pagal laikrodžio rodyklę.

9. Sumontuokite stalo plokštės įdėklą (22) ir pjūklo

geležtės apsaugą (1) (žr. 9.2.3 ir 9.2.4).www.scheppach.com

Dažnai pažeidžiama jungiamųjų elektros laidų izolia- cija. To priežastys gali būti:

• prispaudimo vietos, kai jungiamieji laidai nutiesiami pro langus arba durų plyšius;

• sulenkimo vietos netinkamai pritvirtinus arba nutie- sus jungiamąjį laidą;

• įpjovimo vietos pervažiavus jungiamąjį laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;

• įtrūkimai dėl izoliacijos senėjimo. Tokių pažeistų jungiamųjų elektros laidų negalima nau- doti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį į tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo. Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su tokiu pačiu ženklinimu. Žyma tipo pavadinime prijungimo kabelyje yra privalo- ma. Prijungti ir remontuoti elektros įrangą leidžiama tik kva- likuotam elektrikui.

17. 2 Kintamosios srovės variklis

• Tinklo įtampa turi būti 220−240 V~.

• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 mm².

• Ilginamųjų laidų virš 25 m ilgio skerspjūvis turi būti 2,5 mm

Prijungimo būdas Y Jeigu reikia pakeisti prijungimo prie tinklo laidą, tuomet tai privalo atlikti gamintojas arba jo atstovas, kad nekiltų pavojaus saugai.

18. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tauso- dami aplinką.

m ĮSPĖJIMAS Pavojus susižaloti dėl netikėto mašinos paleidimo - Ištraukite tinklo kištuką iš kištukinio lizdo. DĖMESIO Gaminio pažeidimas netinkamai laikant - Laikykite gaminį apsaugoję nuo purvo, dulkių ir drėgmės. - Laikykite gaminį originalioje pakuotėje.

1. Laikykite gaminį tamsioje, sausoje, apsaugotoje

nuo šalčio ir neįgaliotiems asmenims nepasiekia- moje vietoje.

2. Optimali laikymo temperatūra yra nuo 5 °C iki

3. Laikykite eksploatavimo instrukciją prie gaminio.

4. Nustumkite pjūklo geležtę (3) maksimaliai, pasuk-

dami smagratį (12) iki galo prieš laikrodžio rodyklę (žr. 1 pav.).

5. Atsargines pjūklo geležtes ir pridedamus žiedinius

raktus (E + D) galima laikyti tam skirtame pjūklo geležtės + žiedinio rakto laikymo įtaise (23) (žr. 18 pav.).

6. Skersinį pjovimo šabloną (20) galima laikyti laiki-

klyje, skirtame skersinio pjovimo šablonui (24) lai- kyti, kuris yra gaminio šone (žr. 18 pav.).

17. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojami ilginamieji laidai turi atitikti šiuos reikalavimus.

• Gaminys atitinka EN 61000-3-11 reikalavimus ir jam galioja specialios prijungimo sąlygos. Tai reiškia, kad naudoti bet kuriuose laisvai pasirenkamuose prijungimo taškuose draudžiama.

• Esant nepalankioms tinklo sąlygoms, gali laikinai svyruoti gaminio įtampa.

• Gaminys skirtas naudoti tik prijungimo taškuose, a) kurie neviršija maksimaliai leidžiamos tinklo pilnu- tinės varžos „Z“ (Zmaks. = 0,395 Ω) arba b) kurių tinklo apkrova ilgalaike srove yra ne mažes- nė nei 100 A kiekvienoje fazėje.

• Jūs kaip naudotojas privalote užtikrinti, jei reikia, pa- sitaręs su savo energijos tiekimo įmone, kad prijun- gimo taškas, kuriame norite eksploatuoti gaminį, ati- tiktų vieną iš abiejų nurodytų reikalavimų a) arba b).www.scheppach.com

19. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ką daryti Pjūklo geležtė atsilaisvina išjungus variklį. Per mažai priveržta tvirtinimo veržlė Priveržkite dešininio sriegio tvirtinimo veržlę. Variklis nepasileidžia Sugedo tinklo saugiklis Patikrinkite tinklo saugiklį. Pažeistas ilginamasis laidas Pakeiskite ilginamąjį laidą. Blogai prijungtos variklio arba jungiklio jungtys Paveskite patikrinti kvalikuotam elektrikui. Sugedęs variklis arba jungiklis Paveskite patikrinti kvalikuotam elektrikui. Variklis nepasiekia galios, saugiklis suveikia Nepakankamas ilginamojo laido skerspjūvis žr. „Elektros prijungimas“ Perkrova dėl atšipusios pjūklo geležtės Pjūklo geležtės keitimas Pjovimo plote apdegę paviršiai Atšipusi pjūklo geležtė Pjūklo geležtę pagaląskite (paveskite tik įgaliotai galandimo tarnybai) arba pakeiskite. Netinkama pjūklo geležtė Pakeiskite pjūklo geležtę Neteisinga variklio sukimosi kryptis Sukimosi kryptis Sugedęs kondensatorius Paveskite patikrinti kvalikuotam elektrikui. Klaidingai prijungta Kvalikuotam elektrikui paveskite sukeisti sieninio kištukinio lizdo polius - elektros prietaisų pardavimo vietose (staciona- riose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai. - Iki trijų vienos rūšies panaudotų elektros prietai- sų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai neįsigy- dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje. - Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą kli- entų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą pri- vačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo pra- šymu. Tam susisiekite su gamintojo klientų aptarna- vimo tarnyba.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sąjungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sąjungai nepriklau- sančiose šalyse gali būti taikomos kitokios panau- dotų elektros ir elektronikos prietaisų utilizavimo nuostatos. Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG) Panaudotų elektros ir elektronikos prietai- sų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra ksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utili- zavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar nau- dotojai yra teisiškai įpareigoti juos grąžinti po nau- dojimo.

• Galutinis naudotojas yra atsakingas už savo asme- ninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemoka- mai grąžinti šiose vietose: - Viešosios atliekų šalinimo ar surinkimo vietos (pvz., savivaldybių pastatų kiemuose).www.scheppach.com

tīkla kontaktspraudni no kontaktligzdas.

EB atitikties deklaracija Atitikties deklaracijos originalo vertimas Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gami- nys atitinka galiojančias direktyvas ir standartus. Čia aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parla- mento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudo- jimo elektros ir elektroninėje įrangoje apribojimo reikalavimus. * Techninius dokumentus galima gauti iš: ** Gaminio numeris *** Gaminio pavadinimas: Stalinis diskinis pjūklas HS105 Prekės ženklas ****
