UniversalHedgeCut 50 | 58 | 60 - AdvancedHedgeCut 65 | 68 |70 - Gyvatvorių Žirklės BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis laido krūmapjovė
Modeliai	UniversalHedgeCut 50, 58, 60 ; AdvancedHedgeCut 65, 68, 70
Vardinė galia	480 W (Universal) / 500 W (Advanced)
Tuščiosios eigos greitis	3400 min⁻¹
Pjovimo ilgis	500 mm (HC50), 600 mm (HC58/60), 650 mm (HC65), 700 mm (HC68/70)
Dantų tarpas	26 mm (Universal), 34 mm (Advanced)
Svoris (pagal EPTA)	3,5–4,1 kg priklausomai nuo modelio
Apsaugos klasė	Dviguba izoliacija (II klasė)
Maitinimas	230 V kintamoji srovė, 50 Hz (arba 220/240 V pagal šalį)
Veikimas	Įjungimo/išjungimo jungiklis su atrakintoju mygtuku (dviem rankomis)
Pjūklo funkcija	Šakų pjovimo galimybė iki Ø 25 mm (strypo galas)
Garso slėgio lygis	69 dB(A) (Universal) / 71 dB(A) (Advanced), neapibrėžtis K=1 dB
Garso intensyvumo lygis	90 dB(A) (Universal) / 92 dB(A) (Advanced)
Vibracijos (bendra vertė ah)	2,5 m/s², neapibrėžtis K=1,5 m/s²
Saugos įtaisai	Dvigubas jungiklis (gaidukas + užraktas), rankų apsauga, apsauginis dangtis
Priežiūra	Prieš kiekvieną naudojimą sutepkite peilių laikiklį priežiūros purškalu; reguliariai valykite ventiliacijos angas
Laikymas	Sausa ir uždara vieta, vaikams nepasiekiama, su uždėtu peilių apsauginiu dangčiu
Atsarginės dalys	Naudokite tik originalias Bosch dalis
Klientų aptarnavimas	www.bosch-pt.com ; Prancūzijoje: 09 70 82 12 99 (nemokamas) ; [e-mail]

Dažnai užduodami klausimai - UniversalHedgeCut 50 | 58 | 60 - AdvancedHedgeCut 65 | 68 |70 BOSCH

Kaip įjungti ir išjungti krūmapjovę?

Norėdami įjungti, pirmiausia paspauskite atrakintoją mygtuką (3) ir laikykite jį nuspaustą. Tada paspauskite įjungimo/išjungimo jungiklį (2) ir laikykite jį nuspaustą. Norėdami išjungti, atleiskite atrakintoją mygtuką, tada įjungimo/išjungimo jungiklį.

Ką daryti, jei peiliai per daug įkaista?

Peiliai gali įkaisti, jei jie atšipę, atskilę arba nepakankamai sutepti. Nušlifuokite peilių laikiklį, patikrinkite, ar jis nėra atskilęs, ir apipurkškite tepimo aliejumi.

Ar galiu naudoti krūmapjovę lietuje?

Ne. Niekada nenaudokite įrankio lyjant ar drėgnomis sąlygomis. Tai padidina elektros smūgio riziką. Laikykite įrankį sausai.

Kokias apsaugos priemones dėvėti?

Visada dėvėkite apsauginius akinius, neslystančius uždarus batus, ilgas kelnes, apsaugines pirštines ir ausines nuo triukšmo. Venkite laisvų drabužių ir papuošalų.

Kaip tinkamai laikyti krūmapjovę?

Po naudojimo išvalykite įrankį, uždėkite peilių apsauginį dangtį ir padėkite sausoje, uždaroje vietoje, vaikams nepasiekiamoje. Nedėkite ant jo daiktų.

Ką daryti, jei krūmapjovė neužsiveda?

Patikrinkite tinklo įtampą, el. lizdą, maitinimo laidą ir prailgintuvą. Jei saugiklis išdegė, pakeiskite jį. Jei problema išlieka, susisiekite su Bosch klientų aptarnavimo tarnyba.

Koks maksimalus šakų pjovimo diametras?

Dantų tarpas leidžia pjauti šakas iki 20 mm skersmens. Peilių laikiklio galas gali pjauti šakas iki 25 mm skersmens.

Kaip tinkamai genėti gyvatvorę?

Vienodai stumkite krūmapjovę išilgai pjovimo linijos. Pirmiausia nupjaukite šoninius kraštus, tada viršutinį kraštą. Norėdami gauti švarų rezultatą, genėkite iš apačios į viršų augimo kryptimi. Naudokite įtemptą virvę, kad nukreiptumėte viršutinio krašto pjūvį.

Kokį prailgintuvą naudoti lauke?

Naudokite lauko sąlygomis patvirtintą prailgintuvą, kurio laido skerspjūvis ne mažesnis kaip 1,25 mm², o ilgis ne didesnis kaip 30 m (arba 60 m su ritės įtaisu, turinčiu diferencialinį jungiklį). Įsitikinkite, kad jungtys lieka sausos.

Kur rasti atsargines dalis ir suremontuoti įrankį?

Atsarginės dalys turi būti originalios Bosch. Apsilankykite www.bosch-pt.com, kad pamatytumėte išsprogdintus brėžinius ir internetinę parduotuvę. Prancūzijoje susisiekite su klientų aptarnavimo tarnyba telefonu 09 70 82 12 99 arba el. paštu [e-mail].

NAUDOJIMO INSTRUKCIJA UniversalHedgeCut 50 | 58 | 60 - AdvancedHedgeCut 65 | 68 |70 BOSCH

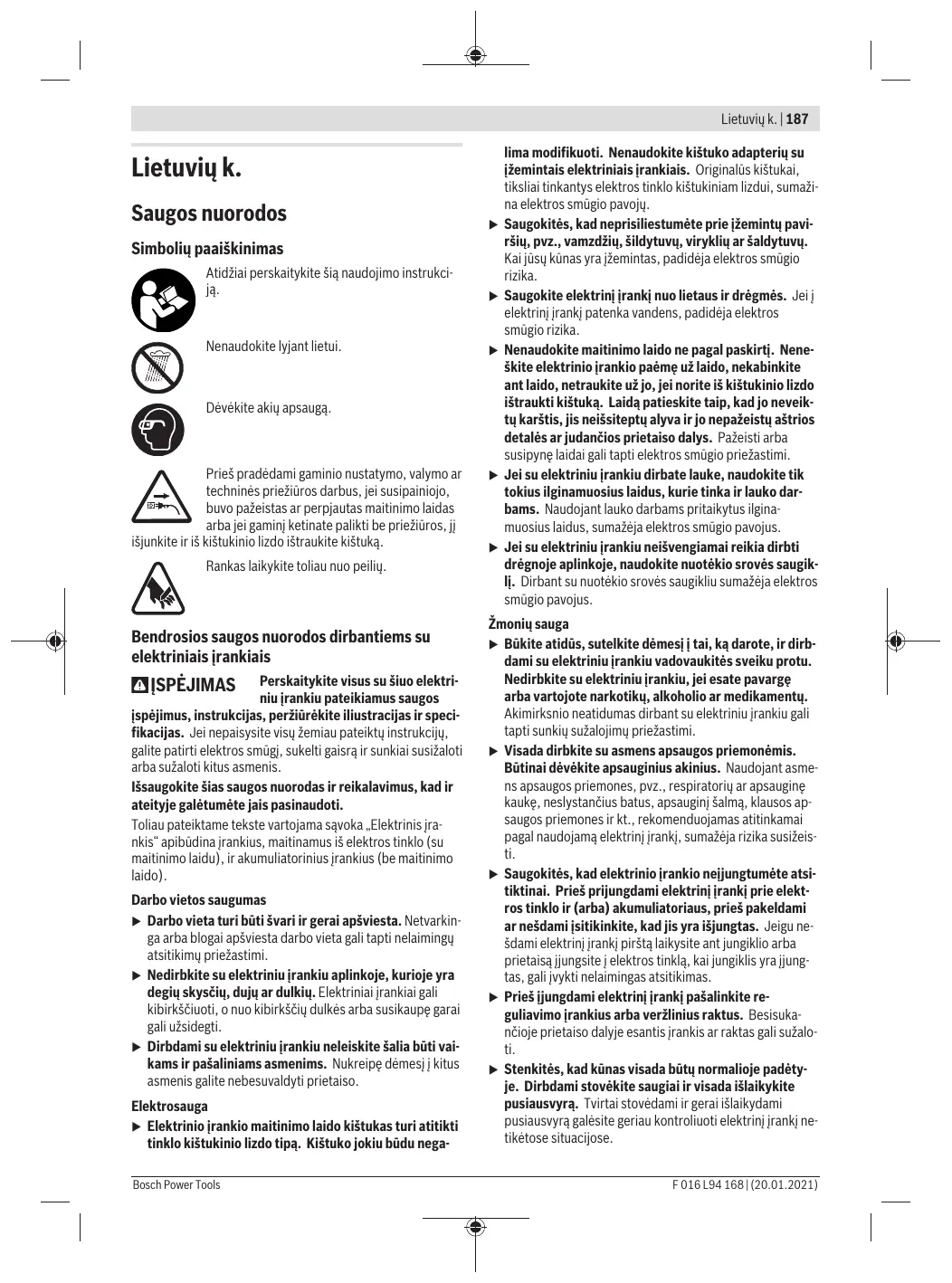

Lietuvių k. .Puslapis 187

194

200

C€

Vokiečių

Saugos nuorodos

Atidžiai perskaitykite šią naudojimo instrukciją.

Nenaudokite lyjant lietui.

Dėvėkite akių apsaugą.

Prieš pradėdami gaminio nustatymo, valymo ar techninės priežiūros darbus, jei susipainiojo, buvo pažeistas ar perpjautas maitinimo laidas arba jei gaminį ketinate palikti be priežiūros, jį

išjunkite ir iš kištukinio lizdo ištraukite kištuką.

Rankas laikykite toliau nuo peilių.

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ĮSPĖJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

Įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi. Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti. Dirbdami su elektriniu įrankiu neleiskite šalia būti vaikams ir pašaliniams asmenims. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

Elektros sauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu nega

lima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▸ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika. ▸ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika. Nenaudokite maitinimo laido ne pagal paskirtį. Neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų aliejumi ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti ar susipynę laidai gali tapti elektros smūgio priežastimi. ▸ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus. ▸ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi. Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti. Saugokitės, kad elektrinio įrankio nejungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali įvykti nelaimingas atsitikimas. Prieš jungdami elektrinį įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti. Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.

Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių ir papuošalų. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys. Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis. Dažnai naudodami įrankį ir gerai su juo susipažinę pernelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

Nenaudokite elektrinio įrankio, jei jis perkrautas. Naudokite jūsų darbui tinkamą elektrinį įrankį. Su tinkamais elektriniais įrankiais dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo. Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti. Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jei jis įstatomas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsijungimo. Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ir pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudodami elektrinį įrankį, pažeistos įrankio dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrimi pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos. Rankenos ir suėmimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suėmimo paviršių negalėsite saugiai laikyti ir suvaldyti įrankio netikėtose situacijose.

Techninė priežiūra

Elektrinį įrankį turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su gyvatvorių žirklėmis

Visą kūną laikykite kuo toliau nuo peilių. Veikiant peiliui, nemėginkite pašalinti kerpamos medžiagos arba jos laikyti. Išjungus peiliai dar juda. Akimirkos neatidumas naudojant gyvatvorių žirkles gali būti sunkių sužalojimų priežastis. Gyvatvorių žirkles įjunkite tik peiliui sustojus, laikydami jas už rankenos, ir nesuaktyvinkite įjungimo / išjungimo jungiklių. Atsargiai nešdami gyvatvorių žirkles, sužalojimo rizika ir su tuo susijęs sužalojimo peiliais pavojus. Gyvatvorių žirkles visada transportuokite ir sandėliuokite su peilių dėklu. Rūpestingai elgiantis su gyvatvorių žirklėmis, mažesnis pavojus susižeisti peiliais. Jei šalinsite užstrigusią kerpamą medžiagą arba atliksite techninės priežiūros darbus, užtikrinkite, kad visi įjungimo / išjungimo jungikliai būtų išjungti ir ištrauktas tinklo kabelis. Netikėtai įsijungus gyvatvorių žirklėms šalinant užstrigusią kerpamą medžiagą arba atliekant techninės priežiūros darbus, galimi sunkūs sužalojimai. Gyvatvorių žirkles laikykite tik už izoliuotų rankenų, nes peilis gali kliudyti paslėptus elektros laidus arba elektrinio įrankio maitinimo laidą. Peiliui prisilietus prie įtampingojo laido, kuriuo teka elektros srovė, metalinėse gyvatvorių žirklių dalyse gali atsirasti įtampa ir trenkti elektros smūgis. Visus tinklo kabelius ir laidus laikykite toliau nuo pjovimo srities. Gyvatvorėje arba krūmuose gali būti tinklo kabeliai arba laidai, kuriuos peilis gali netyčia perpjauti. Nenaudokite gyvatvorių žirklių, esant prastam orui, ypač, jei yra žaibavimo pavojus. Taip sumažinsite pavojų būti nutrenktam žaibo.

Papildomos įspėjamosios nuorodos

Šis prietaisas nėra skirtas, kad juo dirbtų asmenys (įskaitant vaikus) su fizine, jusline ar dvasine negalia ir (arba) asmenys, kuriems trūksta patirties arba žinių, nebent juos prižiūri ir jų saugumą užtikrina atsakingas asmuo arba iš atsakingo asmens jie gauna nurodymus, kaip dirbti su prietaisu. Vaikus būtina prižiūrėti, kad jie su prietaisu nežaistų. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis. Prieš pradėdami dirbti patikrinkite, ar pritvirtintos visos gaminio komplekte esančios rankenos ir įstatyti visi apsauginiai įtaisai. Niekuomet neeksploatuokite nevisiškai sumontuotų gaminių arba neleistinų modifikacijų gaminių. Prieš naudodami, pjovimo peilį visada apipurkškite techninės priežiūros purškikliu. Prieš padedami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jis bus visiškai neveikioje. Dirbant su prietaisu pašaliniams asmenims ar gyvūnams artintis prie prietaiso arčiau kaip 3 metrų atstumu drau-

džiama. Operatorius yra atsakingas už darbo zoną trečiųjų asmenų atžvilgiu.

Niekada neimkite gyvatvorių žirklių už pjovimo peilio. Niekada neleiskite gyvatvorių žirklemis naudotis vaikams arba su šia instrukcija nesusipažinusiems asmenims. Nacionalinėse taisyklėse gali būti numatyti operatorių amžiaus apribojimai. Niekada nekirpkite gyvatvorių, jei arti yra žmonių, ypač vaikų, ar naminių gyvūnų. Operatorius yra atsakingas už nelaimingus atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą. Nedirbkite su gyvatvorių žirklemis basi ar atvirais batais. Visada avėkite tvirtus batus ir mūvėkite ilgomis kelnėmis. Rekomenduojama mūvėti tvirtas pirštines, neslystančius batus ir užsidėti apsauginius akinius. Nedėvėkite plačių drabužių ar papuošalų, kuriuos gali įtraukti judančios dalys. Atidžiai apžiūrėkite gyvatvores, kurias reikia kirpti, ir pašalinkite visas vielas bei kitus pašalinius daiktus. Prieš pradėdami dirbti, visada patikrinkite, ar nesusidėvėjęs arba nepažeistas peilis, peilio varžtai ir kitos pjaunamojo mechanizmo dalys. Niekada nedirbkite su pažeistu arba labai susidėvėjusiu pjaunamuoju mechanizmu. ▸ Susipažinkite su gyvatvorių žirklių valdymo ypatumais, kad avariniu atveju galėtumėte greitai išjungti. Gyvatvores kirpkite tik dienos šviesoje arba esant geram dirbtiniam apšvietimui. Niekada nedirbkite su gyvatvorių žirklemis, jei sugedę arba nuimti apsauginiai įtaisai. Prieš pradėdami dirbti patikrinkite, ar ant gyvatvorių žirklių pritvirtintos visos komplekte esančios rankenos ir įstatyti visi apsauginiai įtaisai. Niekada nenaudokite gyvatvorių žirklių, jei jos nėra visiškai sumontuotos arba jei yra neleistinai modifikuotos. Niekada nelaikykite gyvatvorių žirklių už apsauginio įtaiso. Dirbdami su gyvatvorių žirklemis visada stovėkite stabilioje padėtyje ir išlaikykite pusiausvyrą. ▸ Susipažinkite su aplinka ir būkite pasiruošę pavojingoms situacijoms, nes kirpdami gyvatvores galite negirdėti, kas vyksta. ▸ Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir varžtai, kad būtų užtikrinta, jog gyvatvorių žirklės yra saugios naudoti. Gyvatvorių žirkles laikykite sausoje, rakinamoje patalpoje arba padėkite aukštai, kad jų negalėtų pasiekti vaikai. ▸ Dėl saugumo susidėvėjusias ar pažeistas dalis pakeiskite. Neremontuokite sodo gaminio patys, nebent turite prietaiso remontui būtiną išsilavinimą. ▸ Įsitikinkite, kad keičiamos dalys yra Bosch pagamintos ar leistos naudoti. Abiejose gyvatvorių žirklių rankenose yra po apsauginį peilio mygtuką, kurie skirti prisilietimo apsaugai nuo judamo peilio užtikrinti. Dirbant gyvatvorių žirklemis, vienu metu turi būti spaudžiami abu mygtukai. Nenaudokite

sodo priežiūros įrankio, net jei jis ir veikia, kai nesuaktyvintas ne vienas arba tik vienas mygtukas.

Elektrosauga

Dėmesio! Prieš pradėdami techninės priežiūros arba valymo darbus, prietaisą išjunkite ir iš lizdo ištraukite kištuką. Taip pat

būtina padaryti, jei buvo pažeistas, įpjautas ar susipainiojo maitinimo laidas.

Jusų sodo priežiūros įrankis yra su apsaugine izoliacija, jo įžeminti nereikia. Darbinė įtampa yra 230 V AC, 50 Hz (ne ES šalyse taip pat 220 V arba 240 V 50 Hz). Naudokite tik aprobuotus ilginamuosius laidus. Informacijos galite gauti galiotame klientų aptarnavimo skyriuje.

Kad užtikrintumėte daugiau saugumo, naudokite nuotėkio srovės apsauginį išjungiklį (RCD), kurio nuotėkio srovė 30mA . Šis nuotėkio srovės jungiklis turi būti tikrinamas prieš kiekvieną naudojimą.

Maitinimo ir ilginamuosius laidus laikykite toliau nuo judančių dalių ir saugokite laidus nuo bet kokių pažeidimų, kad išvengtumėte sąlyčio su įtampingomis dalimis.

Laidų jungtys (tinklo kištukai ir lizdai) turi būti sausos ir negulėti ant žemės.

Reikia reguliariai tikrinti, ar nėra maitinimo ir ilginamųjų laidų pažeidimo požymių; juos leidžiama naudoti tik nepriekaištingos būklės.

Jei maitinimo laidas yra pažeistas, jį leidžiama taisyti tik įgaliotose Bosch remonto dirbtuvėse. Naudokite tik aprobuotus ilginamuosius laidus.

Naudokite tik tokius ilginamuosius laidus, laidininkus ir laidų būgnus, kurie atitinka EN 61242 / IEC 61242 arba IEC 60884-2-7 standarto reikalavimus.

Jei naudodami gaminį ketinate naudoti ilginamąjį laidą, jis turi būti toliau nurodyto skersmens:

Laidininko skersmuo 1,25 mm² arba 1,5 mm² - Ilginamojo laido maksimalus ilgis 30m arba 60m , kai naudojamas laido būgnas su FI tipo nuotėkio srovės apsauginiu išjungikliu.

Nuoroda: Jei naudojamas ilginamasis laidas, jis - kaip jau buvo aprašyta saugos nuorodose - turi būti su įžeminimo laidu, kuris kištuku yra sujungtas su jūsų įrenginio įžeminimo laidu.

ATSARGIAI: Reikalavimų neatitinkantys ilginamieji laidai gali būti pavojingi. Ilginamasis laidas, kištukas ir lizdas turi būti nepralaidūs vandeniui ir skirti naudoti lauke.

dūs vandeniu ir skirti naudoti lauke.

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, turite žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti simbolius ir jų reikšmes. Teisingai supratę simbolius, su šiuo gaminiu dirbsite geriau ir saugiau.

Simbolis

Reikšmė

Simbolis	Reiksmé
↑	Judèjimo kryptis
↓	Reakcijos jègos kryptis
■	Masè
I	Jungimas
O	Işjungimas
CLICK!	Girdimas garsas
X	Draudžiamas veiksmas
®	Papildoma jranga ir atsarginés dalys

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Vadovaukitės paveikslėliais, esančiais galinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirtį

Šis sodo priežiūros įrankis yra skirtas gyvatvorėms bei krūmams namų bei mėgėjiškame sode karpyti ir genėti.

Pavaizduotos sudedamosios dalys (žr. pav. A ir B)

Pavaizduotų sudedamųjų dalių numeriai atitinka gaminio schemose nurodytus numerius.

(1) Rankena (izoliuotas rankenos paviršius) (2) įjungimo-išjungimo jungiklis (3) įjungimo-išjungimo jungiklio įjungimo blokatorius (4) Rankos apsauga (5) Pjovimo juosta (6) Apsauginis gaubtas (7) Tinklo kištukas (8) Ilginamasis laidas

a) priklausomai nuo šalies

Techniniai duomenys

Gyvatvoriužirklës	UniversalHedgeCut 50	UniversalHedgeCut 58	UniversalHedgeCut 60
Gaminio numeris	3 600 HC0 5..	3 600 HC0 7..	3 600 HC0 7..
Vardinë naudojamoi galia	W	480	480
Tuščiosios eigos sūkių skaičius	min-1	3400	3400
Peilių juostos ilgis	mm	500	600
Atstumas tarp peilio dantý	mm	26	30
Svoris pagal EPTA-Procedure 01:2014	kg	3,5	3,7
Apsaugos klasé		☐/II	☐/II
Serijos numeris			žr. firminëje lenteleJE ant sodo priežiūros jrankio

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Gyvatvoriu Žirklès	AdvancedHedgeCut 65	AdvancedHedgeCut 68	AdvancedHedgeCut 70
Gaminio numeris	3 600 HC0 8..	3 600 HC0 9..	3 600 HC0 9..
Vardiné naudojamoji galia	W	500	500
Tušciosios eigos sūkių skaičius	min1	3400	3400
Peilių juostos ilgis	mm	650	700
Atstumas tarp peilio dantų	mm	34	34
Svoris pagal EPTA-Procedure 01:2014	kg	4,0	4,1
Apsaugos klasé	∅/II	∅/II	∅/II

Gyvatvorių žirklės AdvancedHedgeCut 65 AdvancedHedgeCut 68 AdvancedHedgeCut 70

Serijos numeris

žr. firminéje lenteleje ant sodo priežiūros jrankio

Duomenys galioja tik tada, kai nominalioji įtampa [U] 230 V. Jei įtampa kitokia arba jei naudojamas specialus, tam tikrai šaliai gaminamas modelis, šie duomenys gali skirtis.

Informacija apie triukšmą ir vibraciją

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

Triukšmo emisijos vertės nustatytos pagal EN 62841-4-2:2019

UniversalHedgeCut 50 UniversalHedgeCut 58 UniversalHedgeCut 60

- Garso slègio lygis	dB(A)	69	69	69
- Garso galios lygis	dB(A)	90	90	90
- Neapibréžtis K	dB	1,0	1,0	1,0

Vibracijos bendroji vertė ah (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 62841-4-2:2019

AdvancedHedgeCut 65 AdvancedHedgeCut 68 AdvancedHedgeCut 70

- Vibracijos emisijos vertê ah	m/s2	2,5	2,5	2,5
- Neapibrêztis K	m/s2	1,5	1,5	1,5

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju siekia:

Triukšmo emisijos vertės nustatytos pagal EN 62841-4-2:2019

- Garso slègio lygis	dB(A)	71	71	71
- Garso galios lygis	dB(A)	92	92	92
- Neapibrëžtis K	dB	1,0	1,0	1,0

Vibracijos bendroji vertė ah (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 62841-4-2:2019

- Vibracijos emisijos vertê ah	m/s2	2,5	2,5	2,5
- Neapibréztis K	m/s2	1,5	1,5	1,5

Nurodytosios bendrosios vibracijos vertės ir nurodytosios triukšmo emisijos vertės buvo išmatuotos pagal standartizuotą bandymo metodą ir gali būti naudojamos palyginti vieną elektrinį įrankį su kitu.

Nurodytosios bendrosios vibracijos vertės ir nurodytosios triukšmo emisijos vertės taip pat gali būti naudojamos preliminariam poveikio vertinimui.

Vibracija ir triukšmo emisija naudojant elektrinį įrankį iš tikrųjų gali nukrypti nuo nurodytų verčių, atsižvelgiant į tai, kaip naudojamas elektrinis įrankis, ypač į tai, kokio tipo ruošinys apdirbamas; ir jos, esant būtinybei nustatyti operatoriui taikomas apsaugos priemones, remiasi vibracijos poveikio įvertinimu faktinio naudojimo sąlygomis (reikia atsižvelgti į visas darbo ciklo dalis, pavyzdžiui, į laiką, kurį elektrinis įrankis yra išjungtas, taip pat į laiką, kurį jis yra įjungtas, bet veikia be apkrovos).

Triukšmo emisijos vertės nustatytos pagal EN 62841-4-2:2019.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 75 dB(A); garso galios lygis 95 dB(A). Neapibrėžtis K = 2,0 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijų bendrosios vertės a_h (trijų krypčių atstojamasis vektorius) ir neapibrėžtis K nustatytos pagal EN 62841-4-2:2019:

a_h = 2,5 m/s², K = 1,5 m/s²,

Naudojimas

Atkreipkite dėmesį į elektros tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su prietaiso firminėje lentelėje nurodytais duomenimis.

Įjungimas ir išjungimas (žr. pav. C ir D)

Norėdami įjungti, pirmiausia spauskite įjungimo blokatorių (3) ir laikykite jį paspaudę. Tada spauskite įjungimo-išjungimo jungiklį (2) ir laikykite jį paspaudę.

Norėdami išjungti, pirmiausia atleiskite įjungimo blokatorių (3) ir po to įjungimo-išjungimo jungiklį (2).

Pjovimo funkcija

Nors atstumas tarp peilio dantų yra toks, kad juo galima pjauti iki 20 mm šakas, pjovimo peilio smaigalys yra sukonstruotas iki 25 mm šakoms pjauti.

Darbas su gyvatvorių žirklėmis (žr. pav. E)

Gyvatvorių žirkles tolygiai veskite į priekį kirpimo linijos kryptimi. Dėl dvipusio pjovimo peilio, gyvatvorių žirklėmis galima kirpti abiem kryptimis, taip pat svytuokliniais judesiais iš vienos pusės į kitą.

Pirmiausia apkarpykite gyvatvorės šonus, o tada viršų. Kad gyvatvorės šonus nukirptumėte lygiai, rekomenduojame pradėti kirpti šakelių augimo kryptimi iš apačios į viršų. Kerpant iš viršaus į apačią, plonesnės šakos palinksta į išorę, todėl gali susidaryti įrežtos vietos ar plyšiai.

Galiausiai norėdami lygiai apkirpti gyvatvorės viršų, per visą gyvatvorę reikiamame aukštyje ištempkite virvę.

Saugokite, kad neperpjautumėte vielos ir kitų daiktų. Taip atsitikus, gali būti pažeidžiami peiliai bei pavara.

Trikčių nustatymas

Simptomas	Galima priežastis	Šalinimas
Gyvatvorić Žirklés ne-veikia	Néra tinklo jtampos	Patikrinkite ir jjunkite
	Pažeistas kištukinis lizdas	Naudokités kitu kištukiniu lizdu
	Pažeistas maitinimo laidas	Patikrinkite laidá ir, jei pažeistas, kreipkitès j re-monto dirbtuves
	Pažeistas ilginamasis laidas	Patikrinkite ilginamaji laidá ir, jei pažeistas, pakei-skite
	Suveiké saugiklis	Pakeiskite saugiklj
Gyvatvorić Žirklés vei-kia su pertrukiais	Pažeisti vidiniai sodo priežiūros jrankio laidai	Kreipkitès j remonto dirbtuves
	Pažeistas variklio jjungimo-išjungimo jungiklis	Kreipkitès j remonto dirbtuves
Variklis veikia, peilai nejuda	Gedimas prietaiso viduje	Kreipkitès j remonto dirbtuves
Peilai jkaista	Atšipës peilis	Pagalăskite peilj
	Atšerpëjes peilis	Patikrinkite peilj
	Per didelè trintisDSL nepakankamo tepimo	Apipurkškite tepimo alyva
Labai stipri vibracija ir didelis triukšmas	Sodo priežiūros jrankis pažeistas	Kreipkitès j remonto dirbtuves

Priežiūra ir servisas

Techninė priežiūra, valymas ir sandėliavimas

Prieš pradėdami bet kokius darbus su gaminiu, iš kištukinio lizdo ištraukite kištuką. Kad galėtumėte gerai ir saugiai dirbti, gaminį visada laikykite švarų.

Ant sodo priežiūros įrankio nedėkite jokių daiktų.

Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad gaminys ir jo ventiliacinės angos būtų švarūs.

Gaminio niekada neapipurkškite vandeniu.

Gaminio niekada nepanardinkite į vandenį.

Gaminį laikykite saugioje, sausoje ir vaikams neprieinamoje vietoje.

Ant gaminio nedėkite jokių kitų daiktų.

Užtikrinkite, kad būtų tinkamai priveržtos visos veržlės, sraigtai ir varžtai, kad gaminys būtų saugus naudoti.

Patikrinkite gaminį ir dėl saugumo pakeiskite susidėvėjusias ir pažeistas dalis.

Įsitikinkite, kad keičiamos dalys yra Bosch pagamintos ar leistos naudoti.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Išsamius brėžinius ir informaciją apie atsargines dalis rasite interneto puslapyje:

www.bosch-pt.com

Bosch konsultavimo tarnybos specialistai mielai pakonsultuos Jus apie gaminius ir jų papildomą įrangą.

Ieškant informacijos ir užsakant atsargines dalis, prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia:

Gaminiai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Nemeskite gaminių į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus, naudoti nebetinkami gaminiai turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
