ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 18V10 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында қолданылады Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сəйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында жəне қосымшада көрсетілген. Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген. Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген. Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі – тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз – тоқ сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз – қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз Шекті күй белгілері – тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң өнімді тазалау ұсынылады.

– құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек – сақтау кезінде температураның кенет ауытқуынан қорғау керек – орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ15150 (шарт1) құжатын қараңыз

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. – тасымалдау шарттары талаптарын МЕМСТ 15150 (5шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Жалпы электр құралды қауіпсіздік

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/ немесе ауыр жарақаттануларға алып келуі мүмкін. Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз. Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден қуат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден қуат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар. Жұмыс орнының қауіпсіздігі u Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. u Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ немесе шаң бар болғанда. Электр құрал ұшқындарды жасайды, ал олар шаң немесе буларды жандыруы

u Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін. Қазақ | 281 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)282 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Электр қауіпсіздігі u Электр айырлары розеткаға сай боулы тиіс. Айырды ешқашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр тұйықталуының қауіпін төмендетеді. u Құбырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары тоқ соғу қауіпі пайда

u Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады. u Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Зақымдалған немесе бытысып кеткен кабель тоқ соғу қауіпін жоғарылатады. u Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану тоқ соғу қауіпін төмендейді. u Егер электр құралын ылғалды жерде пайдалану керек болса, онда қорғайтын өшіру құрылғысы (RCD) арқылы қорғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді. Жеке қауіпсіздік u Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

u Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды

u Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болуына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқиғаға алып келуі мүмкін. u Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жарақаттануға алып келуі мүмкін. u Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бұл күтілмеген жағдайларда электр құралдың бақылануын сақтайды. u Тиісті киім киіңіз. Бос киім мен әшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін. u Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді. u НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың толықтай не жекелей тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. Электр құралдарын пайдалану және күту u Құралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. u Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет

u Жабдықтарды реттеу, бөлшектерін алмастыру немесе құралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бұл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді. u Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады. u Электр құралдарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. u Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.u Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану

Батарея құралын пайдалану және күту u Тек өндіруші сипаттаған зарядтағышмен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін. u Электр құралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жарақаттану мен өрт қауіпіне алып келеді. u Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін. u Дұрыс емес пайдалануда батареядан сұйықтық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер сұйықтық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан сұйықтық қозу немесе күйіктерге алып келуі мүмкін. Қызмет көрсету u Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бұл электр құралының қауіпсіздігін сақталуын қамтамасыз

Бұрыштық тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы Майдалау, ажарлау, сым қылшықпен тазалау немесе абразивті кесу әдістері үшін қауіпсіздік нұсқаулары u Бұл электр құралы майдалағыш, ажарлағыш, сымдық қылшық немесе кескіш аспап ретінде пайдалануға арналған. Осы электр құралының жинағындағы ескертулерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. u Жылтырату сияқты әрекеттерге осы электр құралы арналмаған. Электр құралына арналмаған әрекеттер зиян, қауіп келтіріп жеке жарақаттануға алып келуі

u Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарақтарды пайдаланбаңыз. Керек-жарақ электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді. u Жұмыс құралы айналымдарының ұйғарынды саны электр·құралында·көрсетілген максималды айналымдар санына ·тең·болуы·керек. Есептелген жылдамдығынан тезірек істеп тұрған керек-жарақтар сынуы, ұшып кетуі мүмкін. u Пайдаланатын жұмыс құралының сыртқы·диаметрі мен·қалыңдығы электр·құралының·өлшемдеріне сай·болуы·керек. Дұрыс таңдалмаған керек – жарақтар дұрыс·қорғалмауы жəне·бақылаудан шығуы мүмкін. u Керек-жарақтардың бұрандалы қосқышы майдалағыш шпинделінің бұрандасына сай болуы керек. Фланецпен орнатылған керек-жарақтар үшін олардың орта тесігі фланецтің орнату диаметріне сай болуы керек. Электр құралының орнату аспаптарына сай болмаған керек-жарақтар теңгерімнен шығып, қатты тербеліп, бақылауды жоғалтуға әкеледі. u Зақымдалған керек-жарақтарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті дөңгелек сияқты керек-жарақтарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарақтар түсіп кетсе, оның зақымдалмағанын тексеріңіз, қажет болса зақымдалмаған керек-жарақтарды орнатыңыз. Керек-жарақтарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып тұрған керек- жарақтар аймағынан алыстатып, электр құралын максималды жүктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарақтар әдетте сынақ уақытында сынады. u Жеке·қорғаныс құралдарын (қауіпсіздік көзілдірігін, қорғаныс қалқаны, бас киім және т.б.) пайдаланыңыз. Пайдалануға байланысты қорғағыш масканы, қауіпсіздік көзілдіріктерін қолданыңыз. Керек болғанда, шаң маскасын, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Түрлі·жұмыстар барысында пайда болатын ұшатын·бөтен бөлшектерден·қорғайтын қауіпсіздік көзілдірігін пайдаланыңыз. Шаң маскасы немесе респиратор ұсақ бөлшектерден, шаңнан қорғауы керек. Ұзақ шулар есту·қабілетін жоғалтуға әкелуі

u Бөтен ·адамдардың жұмыс·аймағынан·қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киюі керек. Дайындама бөлшектері немесе сынған керек-жарақтар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін. u Кесетін керек-жарақтан жасырын сымдарға тиюі мүмкін әрекеттерді жасаған кезде электр құрылғынқ тек оқшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп тұрған сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны тоқ соғуы мүмкін. Қазақ | 283 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)284 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools u Айналып тұрған аспап толық тоқтағанша электр құралын қоймаңыз. Айналып тұрған керек-жарақтар бетке тиіп, электр құралы бақылаудан шығуы мүмкін. u Электр құралын қасыңызда көтеріп тұрғанда қоспаңыз. Айналып тұрған аспаптарға кездейсоқ тию киіміңізді ұстап, аспапты денеңізге жақын апаруы

u Электр·құралының·желдету·саңылауларын жиі тазартыңыз. Қозғалтқыш желдеткіші шаңды корпус ішінде тартып, ұнтақталған металдың көп жиналуы электрленуге алып келі мүмкін. u Электр құралын жанатын материалдарға жақын пайдаланбаңыз. Ұшқындар·осы·материалдарды тұтандыруы мүмкін. u Суытқыш сұйықтықты қажет ететін жұмыс құралын ·пайдаланбаңыз. Су·немесе·басқа·да суытқыш сұйықтықты пайдалану электр·тоғының·соғуына·алып·келуі·мүмкін. Қайтарым мен тиісті ескертпелер Қайтарым бұл соғылған немесе ұсталған айналып тұрған дөңгелек, етек диск, қылшақ немесе басқа керек-жараққа болатын реакция. Соғу немесе ұстау айналып тұрған аспаптың құлап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бұл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін. Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жарақаттардың алды алады. u Электр·құралын·мықтап ұстаңыз, денеңіз·бен·қолыңыз кері соққыға қарсылық·көрсете·алатын·күйде·ұстаңыз.· Әрдайым қосымша тұтқадан ұстаңыз, бар болса, осылай іске қосу кезінде қайтарым немесе айналу кезінде максималды бақылау болады. Пайдаланушы айналу реакциялары мен қайтарыс күштерін алдын ала көруі мүмкін. u Қолыңызды ешқашан айналып тұрған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы

u Денеңізді электр құрал қайтарымда жылжитын аймақта орналастырмаңыз. Қайтарым құралды қысылу кезінде дөңгелек айналуына қарсы бағытта

u Бұрыштарды, өткір шеттерді өңдегенде аса сақ болыңыз. Аспапты соқпаңыз немесе қыспаңыз. Бұрыштар, өткір шеттер немесе сырғу айналып тұрған аспаптарды қысып, бақылаудың жоғалтуына немесе қайтарымға алып келуі мүмкін. u Аралау шынжырын, ағаш кесетін жүзді немесе тісті ара жүзін орнатпаңыз. Мұндай·жұмыс құралдары кері соққыға немесе электр құралын бақылауды жоғалтуға·алып·келеді. Майдалану мен абразивті кесуге арналған қауіпсіздік

u Тек электр құралыңыз үшін ұсынылған дөңгелек түрлерін және таңдалған дөңгелек үшін құрылған қорғағышты пайдаланыңыз. Осы электр құралына арналмаған дөңгелектер дұрыс қорғалмай, қауіпті

u Ортада қысылған дөңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дұрыс орнатылмаған қорғағыш, деңгейден шығып тұрған дөңгелек жақсы қорғалуы керек емес. u Қорғағыш электр құралына қатты орнатылып максималды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсоқ тиюден және киімдерді жандыруы мүмкін ұшқындардан қорғайды. u Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші·дөңгелектер материалды шетімен кесуге арналған,·Дөңгелектерге·әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін. u Таңдалған дөңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі зақымдалмаған фланецтерді пйдаланыңыз. Дұрыс·таңдалған ернемектер тегістеу дөңгелегінің тірегі болады және оның·сыну қаупінің алдын·алады. Кесуші дөңгелектердің фланецтері майдалау дөңгелегі фланецтерінен басқа болуы мүмкін. u Үлкенірек электр құралдарының тозған дөңгелектерін пайдаланбаңыз. Үлкен электр құралдарына арналған дөңгелектер кішірек аспаптың жоғарырақ жылдамдығына арналмаған болып, жарылуы мүмкін. Абразивті кесуге арналған қосымша қауіпсіздік

u Кесуші дөңгелекті "қыспаңыз" немесе оны қатты баспаңыз. Кесікті тереңдетуге әрекет жасамаңыз. Дөңгелекке·қатты·басу·жүктемені·жəне·дөңгелекті·кес ікте·бұрауға·немесе·байланыстыруға·сезімтал·болуын

• жəне·кері соққының немесе·дөңгелек·сынуының·ықтималдығын·арттырад

u Денеңізді айналдырылған дөңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денеңізден ары жылжыса, ықтимал қайтарым айналып тұрған дөңгелек пен электр құралын денеңізге тікелей жылжытуы мүмкін. u Дөңгелек қысылса немесе кез келген себептен кесуді тоқтатса, электр құралын өшіріп, дөңгелек толығымен тоқтағанша электр құралына тимеңіз. Дөңгелек істеп тұрғанда кесу дөңгелегін алыпқоюға әрекет жасамаңыз, әйтпесе қайтарым пайда болады. Дөңгелек қысылуының себебін жою үшін себебін іздеп дұрыстаңыз. u Құрал дайындамада тұрғанда электр құралын қайта қоспаңыз. Кесуді бастамас бұрын, алдымен·дөңгелекті·толық·айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск тұтылып, дайындамадан көтеріліп кетуі немесе·қері соққыға әкелуі мүмкін. u Тірек панельдері немесе кез келген тым үлкен дайындама дөңгелек қысылуы мен қайтарымның алдын алу үшін. Үлкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама·кесу сызығына·жақын·жəне·дөңгелектің·екі жағынан·да тірелуі керек. u Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып тұрған дөңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бұл қайтарымға алып келуі мүмкін. Ажарлау әрекеттері үшін қауіпсіздік нұсқаулары u Тым үлкен ажарлау диск қағазын пайдаланбаңыз. Ажарлау қағазын таңдау кезінде өндіруші ұсыныстарын орындаңыз. Ажарлау құралы арналған тым үлкен ажарлау қағазы жыртылу қауіпі пайда болып, бұл қысылуға, дисктің жарылуына немесе қайтарымға алып келуі мүмкін. Сым қылшықпен тазалау әрекеттері үшін қауіпсіздік

u Қылшықтың қарапайым әрекет етуі кезінде де қылшықтардың шашырайтындығын ескеріңіз. Қылшықты қатты басып, сымға күш түсірмеңіз. Сым қылшықтары жұқа киімге және/немесе теріге кіріп кетуі мүмкін. u Егер сым қылшықпен тазалау үшін қорғағыш ұсынылған болса, қорғағыш сым дөңгелек немесе қылшаққа тимеуі тиіс. Сым дөңгелек немесе қылшықтың диаметрі жұмыс жүктемесіне немесе центрифугалық күштер себебінен үлкеюі мүмкін. Қосымша қауіпсіздік нұсқаулықтары Қорғаныш көзілдірікті кийіңіз. u Қажетті іздеу құралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті ұйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе тоқ соғуына алып келуі мүмкін. Газ құбырын зақымдау жарылысқа алып келуі мүмкін. Су құбырын зақымдау материалдық зиянға алып келуі мүмкін. u Тегістеу және кесу дискілеріне суығанша тимеңіз. Шеңберлер жұмыс кезінде қызады. u Қуат өшсе, мысалы, аккумулятор шешілсе, сөндіргіш бекіткішін алыңыз және өшірулі күйге орнатыңыз. Бұл арқылы кездейсоқ қосылу болмайды. u Дайындаманы бекітіңіз. Қысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады. u Аккумуляторды ашпаңыз. Қысқа тұйықталу қауіпі

Мысалы, аккумуляторды жылудан, сондай-ақ, үздіксіз күн жарығынан, оттан, судан және ылғалдан қорғаңыз. Жарылу қаупі бар. u Аккумулятордан зақымданған немесе дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бұл жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық көмек алыңыз. Булар тыныс алу жолдарын тітіркендіруі мүмкін. u Бұл аккумуляторларды тек өзіңіздің Bosch өніміңізде пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз. u Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. u Абай болыңыз! Электр құралын Bluetooth

пайдалануда басқа құралдар мен жабдықтар, ұшақ және медициналық құралдар (мысалы, кардиостимулятор, есту құралдары) жұмысында кедергілер пайда болуы мүмкін. Сондай-ақ жақын тұрған адамдар мен хайуандарға зиян тудыру қаупін толық жою мүмкін емес. Электр құралын Bluetooth

бен медициналық құралдар, жанармай бекеттері, химиялық жабдықтар, жарылу қаубі бар және жарылатын аймақтар жанында пайдаланбаңыз. Bluetooth

бар электр құралын ұшақтарда пайдаланбаңыз. Денеге жақын аймақта ұзақ уақыт пайдаланбаңыз. Bluetooth

сөз белгісі сурет белгісімен (логотиптер) бірге Bluetooth SIG, Inc компаниясының тіркелген тауарлық белгісі және мүлігі болып табылады. Осы сөз/сурет белгісін Robert Bosch Power Tools GmbH арқылы пайдалану лицензия негізінде орындалады. Өнім және қуат сипаттамасы Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Пайдалану нұсқаулығының алғы бөлігінің суреттерін

Тағайындалу бойынша қолдану Электр құралы суды пайдаланбай металдан және тастан жасалған материалдарды кесуге, сыдырып алуға және щеткамен өңдеуге арналған. Қазақ | 285 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)286 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Байланысты абразивтер көмегімен кесу үшін кесуге арналған арнайы қорғағыш қаптаманы пайдалану керек. Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеуқұм қағазымен тегістеу үшін пайдалануға

Электр құралының деректері мен параметрлерін Bluetooth

Low Energy Module GCY 30-4 орнатылғанда Bluetooth

радиотехнологиясы электр құралы мен мобильды соңғы құрылғы арқылы тасымалдауға болады. Бейнеленген құрамды бөлшектер Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай. (1) Қорғағыш қаптамаға арналған бұғаттаудан шығару

(2) Корпустегі айналу көрсеткісі (3) Шпиндельді бекіту түймесі (4) Жарық диодтық жұмыс шамы (GWS 18V-10 SC) (5) Пайдаланушы интерфейсі (6) Қосқыш/өшіргіш (7) Bluetooth модулінің қаптамасы (8) Аккумулятор

(10) Қосымша тұтқа (беті оқшауландырылған) (11) Тегістеуге арналған қорғағыш қаптама (12) Дөңгелек қимасы бар тірек фланеці (13) тегістеу шеңбері (14) Жылдам тартқыш сомын ілмекпен (15) Қатты металды табақты дискі

(16) Кесуге арналған арнайы қорғағыш қаптама

(18) Тұтқа (беті оқшауландырылған) (19) Ажарлау шпинделі (20) Қол қорғағышы

(21) Резеңке тегістеу тәрелкесі

(22) Ажарлау дискісі

(23) Дөңгелекті сомын

(24) Тостаған тәрізді қылшық

(25) Алмастық бұрғылау тәжі

(26) Заряд күйі көрсеткіші үшін перне (GBA 18В...)

(27) Заряд күйі көрсеткіші аккумуляторы (GBA 18В...)

(28) Заряд күйі көрсеткіші үшін перне (GBA 18В 6,3 ProCORE18VВ...)

(30) Бағыттауыштар бар кесуге арналған қорғағыш

(31) Алмас кесу дискісі

(32) Аккумулятор зарядтау күйінің көрсеткіші (пайдаланушы интерфейсі) (33) Айналымдар санын алдын ала таңдау көрсеткіші (пайдаланушы интерфейсі) (34) Айналымдар санын алдын ала таңдау пернесі (пайдаланушы интерфейсі) (35) Электр құралының күйі көрсеткіші (пайдаланушы интерфейсі) (36) Артық жүктемеден қорғау көрсеткісі (пайдаланушы интерфейсі)

Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз. Техникалық мәліметтер Бұрыштық тегістеу машинасы GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C Өнім нөмірі 3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. Жұмыс кернеуі В= 18 18 18 Номиналды айналым саны мин

макс. ажарлау дискісі диаметрі мм 100 115 125 Тегістеу шпинделінің ирек оймасы M 10 M 14 M 14 шпиндель ирек оймасының ең көп ұзындығы мм 22 22 22 Кері соққы кезіндегі өшіру жүйесі ● ● ● Қайта қозғалу сақтағышы ● ● ● Жүріс тежегіші ● ● ● Айналымдар санын таңдау – – – Салмағы EPTA-Procedure 01:2014 құжатына сай – вибрацияларды жоюға арналған қосымша тұтқасы бар кг 2,6-2,8

2,6-2,8 A)Бұрыштық тегістеу машинасы GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C – стандартты қосымша тұтқасы бар кг 2,4-2,6

рұқсат етілген қоршау температурасы – зарядтауда °C 0...+45 0...+45 0...+45 – жұмыс істегенде

қуаты шектелген °C -20...+50 -20...+50 -20...+50 Ұсынылған аккумуляторлер GBA 18V...

ProCORE18V... ұсынылатын зарядтау құралдары AL 18.. GAL 3680... AL 18.. GAL 3680... AL 18.. GAL 3680... индукциялық аккумуляторлар үшін ұсынылған зарядтау құралдары GAL 18W... GAL 18W... GAL 18W... Деректерді тасымалдау Bluetooth

Сигнал интервалы с 8 8 8 максималдық сигнал жететін қашықтығы

пайдаланған аккумуляторға байланысты

<0 °C температураларында қуаты шектелген

төмен қуат құрылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.

Жететін қашықтық сыртқы шарттарға байланысты ретте, сонымен бірге пайдаланған қабылдау құрылғысына байланысты, қатты өзгеруі мүмкін. Жабық бөлмелер ішінде және метал кедергілер (мысалы, қабырғалар, сөрелер, чемодан т.б.) арқылы Bluetooth® жететін қашықтығы қатты қысқаруы мүмкін. Бұрыштық тегістеу машинасы GWS 18V-10

4500–9000 4500–9000 4500–9000 4000–7500 макс. ажарлау дискісі диаметрі мм 100 115 125 150 Тегістеу шпинделінің ирек оймасы M 10 M 14 M 14 M 14 шпиндель ирек оймасының ең көп

мм 22 22 22 22 Кері соққы кезіндегі өшіру жүйесі ● ● ● ● Қайта қозғалу сақтағышы ● ● ● ● Жүріс тежегіші ● ● ● ● Айналымдар санын таңдау ● ● ● ● Салмағы EPTA-Procedure 01:2014 құжатына сай – вибрацияларды жоюға арналған қосымша тұтқасы бар кг 2,6-2,8

– стандартты қосымша тұтқасы бар кг 2,4-2,6

рұқсат етілген қоршау температурасы – зарядтауда °C 0...+45 0...+45 0...+45 0...+45 – жұмыс істегенде

қуаты шектелген °C -20...+50 -20...+50 -20...+50 -20...+50 Ұсынылған аккумуляторлер GBA 18V... GBA 18V... GBA 18V... GBA 18V... Қазақ | 287 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)288 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Бұрыштық тегістеу машинасы GWS 18V-10

ProCORE18V... ұсынылатын зарядтау құралдары AL 18.. GAL 3680... AL 18.. GAL 3680... AL 18.. GAL 3680... AL 18.. GAL 3680... индукциялық аккумуляторлар үшін ұсынылған зарядтау құралдары GAL 18W... GAL 18W... GAL 18W... GAL 18W... Деректерді тасымалдау Bluetooth

Сигнал интервалы с 8 8 8 8 максималдық сигнал жететін

пайдаланған аккумуляторға байланысты

<0 °C температураларында қуаты шектелген

төмен қуат құрылғылармен (4.2 нұсқасы) үйлесімді болуы және Generic Access Profile (GAP) қолдауы тиіс.

Жететін қашықтық сыртқы шарттарға байланысты ретте, сонымен бірге пайдаланған қабылдау құрылғысына байланысты, қатты өзгеруі мүмкін. Жабық бөлмелер ішінде және метал кедергілер (мысалы, қабырғалар, сөрелер, чемодан т.б.) арқылы Bluetooth® жететін қашықтығы қатты қысқаруы мүмкін. Шуыл және дірілдеу туралы ақпарат GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C 3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. Дыбыс шығару мәндері EN60745-2-3 бойынша есептелген. A-мен белгіленген пневматикалық құралдың дыбыс күші әдетте төмендегіге тең болады Дыбыс қаттылығы деңгейі Дыбыстық қуат деңгейі Өлшеу дәлсіздігі K Құлақты қорғау құралдарын кийіңіз! дБ(A) дБ(A)

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі EN60745-2-3 (бос жүріс) сай анықталған: Беттерді тегістеу (дөрекі өңдеу):

6,0 1,5 6,0 1,5 6,0 1,5 Егеуқұм қағазымен ажарлау:

3 601 JG3 3... 3 601 JG3 6.. 3 601 JG3 4.. 3 601 JG3 5.. Дыбыс шығару мәндері EN60745-2-3 бойынша есептелген. A-мен белгіленген пневматикалық құралдың дыбыс күші әдетте төмендегіге тең болады Дыбыс қаттылығы деңгейі дБ(A) 79 79 79 81GWS 18V-10

Дыбыстық қуат деңгейі Өлшеу дәлсіздігі K Құлақты қорғау құралдарын кийіңіз! дБ(A)

Жалпы діріл мәндері a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі EN60745-2-3 (бос жүріс) сай анықталған: Беттерді тегістеу (дөрекі өңдеу):

6,0 1,5 6,0 1,5 6,0 1,5 6,5 1,5 Егеуқұм қағазымен ажарлау:

3,5 1,5 3,5 1,5 3,5 1,5 3,0 1,5 Осы ескертпелерде берілген діріл көлемі нормалық өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу қуатын шамалап өлшеу үшін де

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бұл жұмыс барысындағы діріл қуатын арттыруы мүмкін. Дірілдеу қуатын нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты төмендетеді. Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру.

Нұсқау: GWS 18V-10 C электр құралында Bluetooth

Low Energy Module GCY 30-4 керек-жарақ ретінде қолжетімді; GWS 18V-10 SC электр құралдарында ол жинағында бар. Bluetooth

Low Energy Module GCY30-4 туралы мәлімет алу үшін жинақтағы пайдалану нұқсаулығын оқыңыз. Аккумуляторды зарядтау u Тек керек-жарақтар бетінде көрсетілген зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий- иондық аккумулятормен сәйкес. Нұсқау: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан алдын толық зарядтаңыз. Литий-иондық аккумуляторды пайдалану мерзімін қысқартусыз кез келген уақытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың зақымдалуына

Литий-иондық аккумулятор электрондық элементтерді қорғау (ECP) арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды. u Электр құралы автоматты өшкеннен соң қосқыш/ өшіргішті енді басушы болмаңыз. Әйтпесе аккумулятор зақымдануы мүмкін. Қоқыстарды қайта өңдеу туралы нұсқауларды

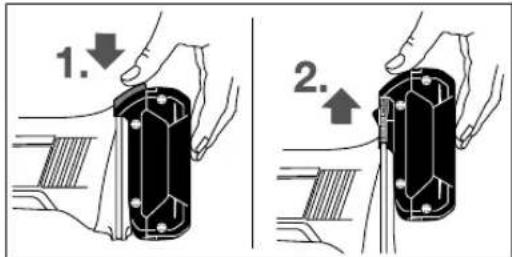

Аккумуляторды шешу Аккумулятордың (8) екі бекіту басқышы бар, олар аккумуляторды ашу пернесінің (9) кездейсоқ басылып, аккумулятордың түсіп кетуінен сақтайды. Аккумулятор электр құралында орнатулы болса, оны серіппе жайында ұстап тұрады. Аккумуляторды (8) шығару үшін ашу пернесін (9) басып, аккумуляторды электр құралынан алға тартып шығарыңыз. Осы кезде күш салмаңыз. Қазақ | 289 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)290 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Аккумулятор зарядтау күйі көрсеткіші (аккумулятор түрі GBA 18V...) (A суретін

Аккумулятор зарядталу күйі индикаторының (27) үш жасыл жарық диоды аккумулятор (8) зарядталу күйін көрсетеді. Қауіпсіздік мақсатында зарядталу күйін электр құралын тоқтатып барып орындау мүмкін. Зарядталу күйін көрсету үшін (26) түймешесін басыңыз. Бұлны алынған аккумулятор (8) менен да орындау

Жарық диоды Қуаты Үздіксіз жарық 3 x жасыл ≥ 2/3 Үздіксіз жарық 2 x жасыл ≥ 1/3 Үздіксіз жарық 1 x жасыл < 1/3 Жыпылықтайтын жарық 1 x

(26) пернесін басқаннан соң ешбір жарық диоды жанбаса оны алмастыру қажет. Нұсқау: Аккумулятор заряд күйі Пайдаланушы интерфейсінде (5) көрсетіледі (қараңыз „Пайдаланушы интерфейсі (D суретін қараңыз)“, Бет293). Аккумулятор зарядтау күйі көрсеткіші (аккумулятор түрі GBA 18V6.3Ah, ProCORE18V...) (B суретін қараңыз) Аккумулятордың зарядталу күйі индикаторының (29) бес жасыл жарық диоды аккумулятордың зарядталу күйін көрсетеді. Қауіпсіздік мақсатында зарядталу күйін электр құралын тоқтатып барып орындау мүмкін. Зарядталу күйін көрсету үшін (28) түймешесін басыңыз. Мұны алынған аккумулятор менен де орындау мүмкін. Жарық диоды Қуаты Үздіксіз жарық 5 x жасыл > 80 – 100 % Үздіксіз жарық 4 x жасыл > 60 – ≤ 80% Үздіксіз жарық 3 x жасыл > 40 – ≤ 60% Үздіксіз жарық 2 x жасыл > 20 – ≤ 40% Үздіксіз жарық 1 x жасыл > 0 – ≤ 20% Жыпылықтайтын жарық 1 x

(28) пернесін басқаннан соң ешбір жарық диоды жанбаса оны алмастыру қажет. Нұсқау: Аккумулятор заряд күйі Пайдаланушы интерфейсінде (5) көрсетіледі (қараңыз „Пайдаланушы интерфейсі (D суретін қараңыз)“, Бет293). Қорғағыш аспапты орнату u Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

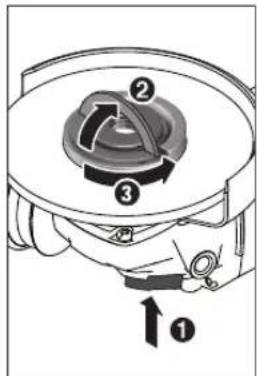

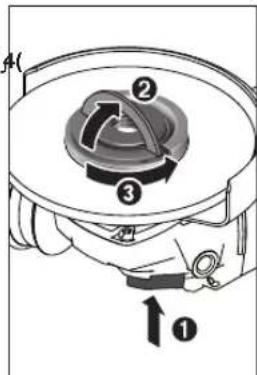

Нұсқау: Жұмыс кезінде тегістеу шеңбері бұзылса немесе қорғағыш қаптама/электр құрал құрылғылары бұзылса, электр құралды бірден сервис қызметіне жіберу керек, мекенжайларды «» тарауынан қараңыз. Тегістеуге арналған қорғағыш қаптама Қорғағыш қаптаманы (11) электр құралының патронына қорғағыш қаптамасының кодтау жұдырықшалары патронға сәйкес келгенше салыңыз. Бұғаттаудан шығару иінтірегін (1) басып ұстаңыз. Шпиндель мойнындағы қорғашғы қаптаманы (11) басып, қаптамадағы буртикті электр құралдың фланеціне отырғызыңыз және қорғағыш қаптаманы шырт еткен дыбыс естілгенше бұрыңыз. Қорғағыш қаптаманың (11) күйін жұмыс барысының талаптарына сай орнатыңыз. Бұл үшін бұғаттаудын шығару иінтірегін (1) жоғары басыңыз және қорғағыш қаптаманы (11) қажет күйге бұрыңыз. u Қорғағыш қаптаманы(11) 3 қызыл жұдырықша барлығы бұғаттаудан шығару иінтірегінде (1) қорғағыш қаптаманың (11)тиісті ойықтарына кіретін етіп орнатыңыз. u Қорғағыш қаптаманы (11)оператордың жағына қарай ұшқындардың ұшуы болмайтындай

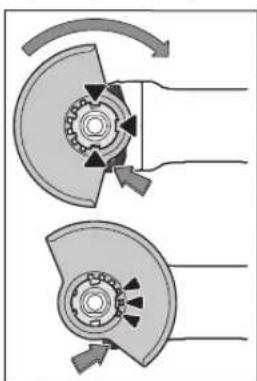

u Қорғағыш қаптама(11) бұғаттаудан шығару иінтірегін (1)пайдаланғанда ғана бұрылуы керек! Әйтпесе электр құралды пайдалану мүмкін емес және сервистік қызметке тапсыру керек. Нұсқау: қорғағыш қаптамадағы кодтау жұдырықшалары (11) тек электр құралға жарайтын жабдықты орнатуды қамтамасыз етеді. Кесуге арналған қорғағыш қаптама u Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз (16). u Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз. Қорғағыш қаптама (16) сонымен бірге тегістеуге арналған қорғағыш қаптама (11) ретінд де орнатылады. Бағыттауыштар бар кесуге арналған қорғағыш

Бағыттауыштары (30) бар қорғағыш қаптама тегістеуге арналған қорғағыш қаптама (11) ретінде де орнатылады. Қосымша тұтқа u Электр құралыңызды тек қосымша тұтқа менен пайдаланыңыз (10).Қосымша тұтқаны (10) редукторлық бастың оң жағында немесе сол жағында бұрап бекітіңіз. Дірілдеуді бәсеңдететін қосымша тұтқа Дірілдеуді бәсеңдететін қосымша тұтқа дірілдеуі кем қолайлы жұмыс істеуге мүмкіндік береді. u Қосымша тұтқаны өзгертпеңіз. Зақымдалған қосымша тұтқаны пайдаланбаңыз. Қол қорғағышы u Резеңкелі ажарлау тәрелкесімен (21) немесе тостаған тәрізді қылшық/дискілі қылшық/желпуіш тәрізді тегістеу шеңберімен жұмыстар үшін әрқашан қол қорғағышын (20) кийіңіз. Қол қорғағышын (20) қосымша тұтқа (10) көмегімен

Ажарлауыш құралдарын орнату u Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

u Тегістеу және кесу дискілеріне суығанша тимеңіз. Шеңберлер жұмыс кезінде қызады. Тегістеу шпинделін (19) және барлық орнатылатын құралдарды тазалаңыз. Абразивті құралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (3) басып, шпиндельді

u Шпиндельді бекіту түймесін тек шпиндель тоқтатылған күйде басыңыз. Әйтпесе электр құралын зақымдауыңыз мүмкін. Тегістеу шеңбері/кесу шеңбері Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату тесігінің диаметрі тірек фланецке сәйкес болуы керек. Адаптерлерді немесе жалғастырғыш тетіктерді пайдаланбаңыз. Алмас кесу шеңберлерін пайдаланғанда алмас кесу шеңберіндегі жылжыту бағытының көрсеткісі электр құралдағы айналу бағытына сәйкес болуын қадағалаңыз (редукторлық бастағы көрсеткіні қараңыз). Орнату реті суреттер бар бетте көрсетілген. Ажарлау/кесу дискісін бекіту үшін жылдам тартқыш сомынды (14) басқа аспапсыз пайдаланыңыз. Жылдам тартқыш сомынды (14) тек макисмалдық диаметрі 150мм-ге дейін болған ажарлау/кесу дискілері үшін пайдаланыңыз. u Тез тартқыш сомынды (14)тек ажарлау немесе кесу дискісімен пайдалануға болады. u Бұзылмаған мінсіз жылдам тартқыш сомынды пайдаланыңыз (14). u Бұрап қоюда жылдам тартқыш сомынының жазылған жағы (14) ажарлау дискісіне көрсетпеуіне көз жеткізіңіз; бағыттама индекстік белгіге көрсетуі тиіс суретін қараңыз. u Ажарлау/кесу дискісін бекіту үшін тек қана жинақтағы жылдам қысу сомынын пайдаланыңыз (14). Тегістеу шпинделін (3) бекіту үшін шпиндельді бекіту түймесін басыңыз. Жылдам тартқыш сомынды (14) бекіту үшін жылдам тартқыш сомын ілмегін жоғарыға қайырып жылдам тартқыш сомынды сағат тлімен қатты бұраңыз. Ілмекті жылдам тартқыш сомынды бекіту үшін төменге қайырыңыз. Диск шетінде тартып қою жетерлік емес. Тиісті ретте бекітілген, зақымдалмаған жылдам тартқыш сомынды (14) қолмен босатуға болады. Ол үшін жылдам тартқыш сомынның ілмегін жоғарыға қайырып жылдам тартқыш сомынды сағат тіліне қарсы қатты бұраңыз. Ешқашан қатты бекемделген жылдам тартқыш сомынды аспаппен босатпаңыз, екі бүйірлік тесігі бар сомын кілтін пайдаланыңыз. Қысқыш фланец пен ажарлау/кесу дискісін орнатқаннан соң ажарлау шпинделінің бос бұранда ұзындығы кемінде 4мм болуы тиіс. Ажарлау аспабының қатты тұруына көз жеткізіңіз, осылай ол электр құралының шығысында шпинделден шыңып кетпейді. Ортаға келтіретін буртиктің тірек фланецінде (12) пластмасса бөлшек (дөңгелек қимасы бар сақина) бар. Дөңгелек қимасы бар сақина жоқ немесе зақымдалған болса, ары қарай пайдаланбай тұрып тірек фланецті (12) міндетті түрде ауыстыру керек. u Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңіз. Тегістеу құралы Қазақ | 291 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)292 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools қорғағыш қаптамаға және басқа бөлшектерге үйкелмей айналып жатқанына көз жеткізіңіз. Желпуіш тәрізді тегістеу шеңбері u Желпуіш тәрізді тегістеу шеңберімен жұмыстар үшін әрқашан қол қорғағышын(20) кийіңіз. Резеңке тегістеу тәрелкесі u Резеңке тегістеу тәрелкесімен (21) жұмыстар үшін әрқашан қол қорғағышын (20)киіңіз. Орнату реті суреттер бар бетте көрсетілген. Резеңкеден жасалған ажарлау тәрелкесін (21) ажарлау шпинделіне (19) жылжытыңыз. Ажарлау дискісін (22) резеңке ажарлау тәрелкесінің (21) астына басыңыз. Дөңгелек сомынды (23) орнатыңыз және екі бүйірлік тесігі бар дөңгелек сомындарға арналған кілтпен бекемдеңіз. Тостаған тәрізді қылшық/дискілік қылшық u Тостсаған тәрізді қылшықпен жұмыстар үшін әрқашан қол қорғағышын (20) киіңіз. Орнату реті суреттер бар бетте көрсетілген. Тостаған тәрізді қылшақ/дискілік қылшақты шпиндельге шпиндель фланеці шпиндель ирек оймасына тығыз тақалып тұратындай бұрап бекіту керек. Айыр тәрізді кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз. Қатты қорытпа тостаған тәрізді тегістеу шеңбері u Тостаған тәрізді ажарлау дискісін тек сәйкесті қорғағыш қаптамамен пайдалануға болады. Жарамды тегістеу құралы Осы нұсқаулықта жоғарыда атап өтілген барлық тегістеу құралдарын пайдалануға болады. Пайдаланылатын тегістеу құралдарының рұқсат етілген айналымдар саны [мин

] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек. Сондықтан тегістеу құралының жапсырмасында көрсетілген рұқсат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз. макс. [мм] [мм] D b d [мин

82 – M 14 9000 80 Редукторлық басты бұрау (GWS 18V-10 C) u Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

Редукторлы бастиекті 90° қадаммен бұрауға болады. Осылай қосқыш/өшіргішті арнайы жұмыс жағдайларына, мысалы солақайлар үшін оңтайлы басқару күйіне келтіруге

4 бұранданы толығымен бұрап босатыңыз. Редукторлық басты корпустан алмастан жаңа күйге жайлап бұрыңыз. 4 бұранданы берік бекітіңіз. Шаңды және жоңқаларды сору Қорғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өңделуі керек. – Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз. – P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын ұйғарымдарды пайдаланыңыз. u Жұмыс орнында шаңның жиналмауын қадағалаңыз. Шаң оңай тұтануы мүмкін.Пайдалану Пайдалануға ендіру Аккумуляторды орнату Зарядталған аккумуляторды (8) алдынан электр құралының тұтқасына аккумулятор бекем бұғатталғанынша салыңыз.

Электр құралын Іске қосу үшін қосқыш/өшіргішті (6) алға жылжытыңыз. Қосқыш/өшіргішті (6) орнату үшін қосқыш/өшіргішті (6) төменге тірелгенше басыңыз. Электр құралын өшіру үшін, қосқыш/өшіргішті (6) жіберіп немесе ол бекітілген болса қосқыш/өшіргішті (6) қысқа артында төмен басып сосын жіберіңіз. u Пайдаланудан алдын ажарлау құралдарын қайта тексеріңіз. Ажарлау құралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жүктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау құралдарын пайдаланбаңыз. Бұзылған ажарлау құралдары жарылып, зақымдарға алып келуі мүмкін. Кері соққы кезіндегі өшіру жүйесі Электр құралы кенет кері соқса, мысалы, кесетін жерде сыналану кезінде, қозғалтқышқа қуат беру тоқтатылады. Онда жарық диодтық жұмыс шамы (4) ақ түсте ал күй көрсеткіші (35) қызыл түсте жанады. Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп, электр құралын қайта қосыңыз. Қайта қозғалу сақтағышы Кездейсоқ қосылудан қорғағыш қуаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды. Қайта іске қосылудан қорғаныс белсенді болса күй көрсеткіші (35) қызыл түсте жанады. Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп электр құралды қайта қосыңыз. Қағылуда өшу Кірістірілген қағылуда өшу электр құралы жерге түскенде оны өшіреді. Онда күй көрсеткіші (35) қызыл түсте жыпылықтайды. Қайта пайдалану үшін ажыратқышты (6) өшірілген күйге келтіріп электр құралды қайта

Пайдаланушы интерфейсі (D суретін қараңыз) Пайдаланушы интерфейсі (5) электр құралының айналымдар санын алдын ала таңдауға және күйін көруге көмектеседі. Айналымдар санын алдын ала таңдау (GWS 18V-10 SC) Айналымдар санын алдын ала таңдау түймесімен (34) керекті айналымдар санын жұмыс істеген кезде де алдын ала таңдауға болады. Төмендегі кестеде ұсынылған көлемдер берілген. Материал Пайдалану Жұмыс құралы Айналымдар санын алдын ала таңдау басқышы

Метал Қылшақпен өңдеу, тотты кетіру Тостаған тәрізді

Ажарлау Фибралық шайба 2 6000 5500 Метал Сыдырып тегістеу тегістеу шеңбері 3 9000 7500 Метал Кесу тегістеу шеңбері 3 9000 7500 Тас Кесу Алмастық кесу шеңбері және бағыттауыштар (тау жыныстарын тек бағыттауыштармен бірге кесуге

Берілген айналымдар санының мәндері бағыттама мәндер болады. u Жұмыс құралы айналымдарының ұйғарынды саны электр·құралында·көрсетілген максималды айналымдар санына ·тең·болуы·керек. Есептелген жылдамдығынан тезірек істеп тұрған керек-жарақтар сынуы, ұшып кетуі мүмкін. Қазақ | 293 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)294 | Қазақ 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Күй көрсеткіштері Аккумулятор зарядтау күйінің көрсеткіші (пайдаланушы интерфейсі) (32) Мағынасы/себебі Шешімі жасыл Аккумулятор зарядталған – сары Аккумулятор дерлік бос Аккумуляторды жылдам алмастыру немесе

қызыл Аккумулятор бос Аккумуляторды алмастыру немесе зарядтау Артық жүктелу қорғанысы көрсеткіші (36) Мағынасы/себебі Шешімі сары Шектік температура жетілді (мотор, электроника, аккумулятор) Электр құралын бос жүрісте істетіп,

қызыл Электр құрал қызып кеткен, сол себептен

Электр құралын суытыңыз Электр құралының күйі көрсеткіші (35) Мағынасы/себебі Шешімі жасыл Күйі OK – сары Шектік температура жетілді немесе аккумулятор бос Электр құралын бос жүрісте істетіп, суытыңыз немесе аккумуляторды жылдам алмастырыңыз не болмаса зарядтаңыз қызыл түсте жанады Электр құралы қызып кеткен немесе аккумулятор босаған Электр құралын суытыңыз немесе аккумуляторды алмастырыңыз не

қызыл түсте жыпылықтайды Кері соғу өшуі, қайта іске қосылудан қорғау немесе қағылуда өшу іске қосылды Электр құралын өшіріп қайта қосыңыз көк жыпылықтайды Электр құралы мобильді терминалмен байланыста немесе параметрлер өткізіліп

Байланыс функциялары Bluetooth

Low Energy Module GCY30-4 байланысты төмендегі байланыс функциялары электр құралы үшін қолжетімді болады: – Тіркеу және даралау – Күйін тексеру, ескерту хабарларын шығару – Жалпы мәліметтер мен параметрлер

Low Energy Module GCY30-4 туралы мәлімет алу үшін жинақтағы пайдалану нұқсаулығын оқыңыз. Пайдалану нұсқаулары u Электр құралы орнатылған Bluetooth

Low Energy Module GCY30-4 модулімен радиоинтерфейспен жабдықталған. Жергілікті пайдалану шектеулерін, мысалы, ұшақтарда немесе емханаларда

u Тірек қабырғаларда ойықтар жасағанда абайлаңыз, «Статика туралы нұсқаулар» тарауын

u Салмағы тұрақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз. u Электр құралға тоқтағанша жүктеме түсірмеңіз. u Жоғары жүктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз. u Электр құралды абразивті-кесу станинада пайдаланбаңыз. u Тегістеу және кесу дискілеріне суығанша тимеңіз. Шеңберлер жұмыс кезінде қызады. Егер электр құралы электростатикалы ретте зарядталса, орнатылған электроника электр құралын өшіреді. Электр құралын қайта іске қосу үшін қосқыш/өшіргішті (6)

Сыдырып тегістеу u Ешқашан кесу шеңберлерін сыдырып тегістеу үшін пайдаланбаңыз. 30° - 40° шеңбер бұрышымен сыдырып тегістеу кезінде ең жақсы нәтижелер алуға болады. Электр құралды жайлап басып, алға және артқа жылжытыңыз. Бұл кездедайындама тым қатты қызбайды, түсін өзгертпейді және арналар пайда болмайды. Желпуіш тәрізді тегістеу шеңбері Желпуіш тәрізді тегістеу шеңберімен (құрал) сонымен бірге дөңес беттерді және профильдерді де өңдеуге

Желпуіш тәрізді тегістеу шеңберлері әдеттегі тегістеу шеңберлерімен салыстырғанда ұзағырақ қызмет етеді, азырақ шу шығарады және тегістеу температурасы азырақ болады. Металдарды кесу u Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз.(16) Тегістеу шеңберімен кескенде біркелкі, материал үшін дұрыс берумен жұмыс істеңіз. Кесу шеңберіне қысым түсірмеңіз, оны еңкейтпеңіз және шайқамаңыз. Бүйірлік қысыммен айналғанында кесу шеңберін тоқтатпаңыз. Электр құралды әрқашан айналу бағытына кері жүргізу керек. Әйтпесе бақылаусыз кесілген жерден шығу қаупі

Профильдерді немесе төрт қырлы құбырларды кесу кезінде кесуді ең аз көлденең қимада

Тасты кесу (C суретін қараңыз) u Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз. u Шаңтұтқыш маскасын киіңіз. u Бұл электр құралды тек құрғақ кесу/құрғақ тегістеу үшін пайдалануға болады. Тасты кесу үшін алмас кесу дискілерін пайдаланған жөн. Бағыттауыштар бар қорғағыш қаптаманы (30) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch осындай шаңсорғыштарды ұсынады. Электр құралды өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз. Электр құралды біркелкі, материалға сәйкес берумен жылжытыңыз. Құрамында қиыршық тас өте көп аса қатты материалдарды, мысалы, бетонды, өңдеу кезінде алмас шеңбер қызып кетуі және зақымдалуы мүмкін. Алмас шеңбердегі ұшқындар осыны

Бұл жағдайда жұмысты тоқтатыңыз және алмас шеңберді бос жүрісте, ең жоғары жылдамдықта қысқа уақыт бойы салқындатыңыз. Өнімділіктің айтарлықтай төмендеуі және ұшқындар алмас кесу шеңбері өтпес болып қалғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште, қысқаша кесу арқылы өткірлеуге болады. Статика туралы нұсқаулар Тірек қабырғалардағы ойықтарға DIN1053 нормасының1 тармағы немесе сәйкес елдегі ереже қолданылады. Бұл нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз. Аккумуляторды оңтайлы пайдалану туралы

Аккумуляторды сұйықтықтардан және ылғалдан

Аккумуляторды тек –20° - 50°C температура ауқымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз. Аккумулятордың желдету тесігін жұмсақ, таза және құрғақ қылшақпен мұқият тазалаңыз. Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятордың ескіргенін және ауыстыру керектігін

Қоқыстарды қайта өңдеу туралы нұсқауларды

Техникалық күтім және қызмет Қызмет көрсету және тазалау u Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Қосқыш/өшіргішке кездейсоқ тию жарақаттану қаупін

u Жақсы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз. Жабдықтарды мұқият сақтаңыз және күтіңіз. Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Жарылу сызбалары мен қосалқы бөлшектер туралы мәліметтерді төмендегі мекенжайда табасыз: www.bosch-pt.com Bosch бағдарламасы кеңес тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету Қазақ | 295 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)296 | Română 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Тұтынушыларға кеңес беру және шағымдарды қабылдау

Қазақстан Республикасы

Муратбаев к., 180 үй “Гермес” БО, 7 қабат Тел.: [phone] Факс: [phone] E-Mail: [e-mail] Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

ЕО сәйкестік мағлұмдамасы Өз жауапкершілікпен біз аталған өнімдер төменде жзылған директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және төмендегі нормаларға сай екенін білдіреміз. Техникалық құжаттар: *
