KASUTUSJUHEND GWS 18V10 Professional BOSCH

Low Energy Module GCY 30-4 opremljen je radijskim sučeljem. Potrebno je uvažavati propise o ograničenju korištenja, npr. u zrakoplovima ili bolnicama. u Oprez pri urezivanju u nosivim zidovima, vidjeti odlomak „Napomene za statiku“. u Stegnite izradak ukoliko on ne leži sigurno pod djelovanjem vlastite težine. u Električni alat ne opterećujte toliko jako da se zaustavi pod opterećenjem. u Nakon većeg opterećenja električni alat ostavite još nekoliko minuta da radi u praznom hodu kako bi se nastavak ohladio. u Električni alat ne koristite sa stalkom za rezanje brusnim pločama. u Ne dirajte brusne i rezne ploče dok se ne ohlade. Rezne ploče se jako zagriju tijekom rada. Ako se električni alat puni elektrostatski, onda ugrađena elektronika isključuje električni alat. Ponovno pritisnite prekidač za uključivanje/isključivanje (6) kako biste električni alat ponovno pustili u rad. Grubo brušenje u Nikada ne koristite rezne ploče za grubo brušenje. S podesivim kutom od 30° do 40° postići ćete kod grubog brušenja najbolji radni rezultat. Električni alat pomičite uz umjereni pritisak amo-tamo. Na taj način izradak neće postati prevruć, neće promijeniti boju niti će na njemu biti brazda. Lepezasta brusna ploča S lepezastom brusnom pločom (pribor) možete obrađivati čak i zaobljene površine i profile. Lepezaste brusne ploče imaju bitno dulji životni vijek, stvaraju manju buku i manje se zagrijavaju kod brušenja u odnosu na uobičajene brusne ploče. Rezanje metala u Kod rezanja s kompozitnim brusnim sredstvima uvijek koristite štitnik za rezanje (16). Hrvatski | 381 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)382 | Hrvatski 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Kod rezanja radite umjerenim pomakom prilagođenim materijalu koji obrađujete. Ne vršite pritisak na reznu ploču, ne savijajte je i ne oscilirajte. Rezne ploče, koje se inercijski zaustavljaju, ne kočite bočnim pritiskanjem. Električni alat mora se uvijek voditi protuhodno. U suprotnom postoji opasnost da se nekontrolirano istisne iz reza. Kod rezanja profila i četverokutnih cijevi najbolje je da stavite na najmanji presjek. Rezanje kamena (vidjeti sliku C) u Kod rezanja kamena treba osigurati dovoljno usisavanje prašine. u Nosite zaštitnu masku protiv prašine. u Električni alat smije se koristiti samo za suho rezanje/ suho brušenje. Za rezanje kamena najbolje je koristiti dijamantnu reznu ploču. Pri uporabi usisnog poklopca za rezanje s kliznom vodilicom (30) mora se koristiti odobreni usisavač za usisavanje kamene prašine. Bosch ima u ponudi prikladne usisavače prašine. Uključite električni alat i stavite ga na izradak s prednjim dijelom vodilice. Pomičite električni alat umjerenim pomakom prilagođenim materijalu koji obrađujete. Kod rezanja posebno tvrdih materijala, npr. betona s velikim udjelom šljunka, dijamantna rezna ploča bi se mogla pregrijati i zbog toga oštetiti. Na to ukazuje iskrenje naokolo s dijamantnom reznom pločom. U tom slučaju prekinite rezanje i ostavite dijamantnu reznu ploču da kratko radi u praznom hodu pri maksimalnom broju okretaja kako bi se ohladila. Očigledno usporeni rad i iskrenje naokolo znak je da je dijamantna rezna ploča otupila. Možete je naoštriti kratkim rezovima u abrazivnom materijalu (npr.pješčanik). Napomene za statiku Utori u nosivim zidovima podliježu normi DIN 1053 dio 1 ili važećim propisima dotične zemlje. Obavezno se treba pridržavati tih propisa. Prije početka rada posavjetujte se s odgovornim statičarom, arhitektom ili nadležnim voditeljem gradilišta. Upute za optimalno rukovanje s aku-baterijom Zaštitite aku-bateriju od vlage i vode. Aku-bateriju čuvajte samo u prostoriji u kojoj je raspon temperature od –20 °C do 50 °C. Npr. aku-bateriju ljeti na ostavljajte u automobilu. Otvore za hlađenje aku-baterije redovito čistite mekim, čistim i suhim kistom. Bitno skraćenje vremena rada nakon punjenja pokazuje da je aku-baterija istrošena i da je treba zamijeniti. Pridržavajte se uputa za zbrinjavanje u otpad. Održavanje i servisiranje Održavanje i čišćenje u Prije svih radova na električnom alatu (npr. održavanje, zamjena alata, itd.), kao i kod njegovog transporta i spremanja, aku-bateriju treba izvaditi iz električnog alata. Kod nehotičnog aktiviranja prekidača za uključivanje/isključivanje postoji opasnost od ozljeda. u Električni alat i otvore za hlađenje održavajte čistima kako bi se moglo dobro i sigurno raditi. Pažljivo uskladištite i postupajte s priborom. Servisna služba i savjeti o uporabi Naša servisna služba će odgovoriti na vaša pitanja o popravku i održavanju vašeg proizvoda, kao i o rezervnim dijelovima. Crteže u rastavljenom obliku i informacije o rezervnim dijelovima možete naći i na našoj adresi: www.bosch-pt.com Tim Bosch savjetnika o uporabi rado će odgovoriti na vaša pitanja o našim proizvodima i njihovom priboru. U slučaju upita ili naručivanja rezervnih dijelova, molimo vas obavezno navedite 10‑znamenkasti kataloški broj s tipske pločice proizvoda. Hrvatski Robert Bosch d.o.o PT/SHR-BSC Kneza Branimira 22 10040 Zagreb Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch.hr Bosnia Elektro-Servis Vl. Mehmed Nalić Dzemala Bijedića bb 71000 Sarajevo Tel./Fax: [phone] E-Mail: [e-mail] Transport Litij-ionske aku-baterije podliježu zakonu o transportu opasnih tvari. Korisnik bez ikakvih preduvjeta može transportirati aku-baterije cestovnim transportom. Ako transport obavlja treća strana (npr. transport zrakoplovom ili špedicija), treba se pridržavati posebnih zahtjeva za ambalažu i označavanje. Kod pripreme ovakvih pošiljki za transport prethodno se treba savjetovati sa stručnjakom za transport opasnih tvari.Aku-bateriju šaljite nekim transportnim sredstvom samo ako je njezino kućište neoštećeno. Oblijepite otvorene kontakte i zapakirajte aku-bateriju tako da se ne može pomicati u ambalaži. Pridržavajte se i eventualnih dodatnih nacionalnih propisa. Zbrinjavanje Električne alate, aku-baterije, pribor i ambalažu treba dovesti na ekološki prihvatljivo recikliranje. Električni alat i aku-baterije/baterije ne bacajte u kućni otpad! Samo za zemljeEU: Sukladno europskoj Direktivi 2012/19/EU električni alati koji više nisu uporabivi i sukladno europskoj Direktivi 2006/66/EZ neispravne ili istrošene aku-baterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje. Aku-baterije/baterije: Litij-ionske: Pridržavajte se uputa u poglavlju Transport (vidi „Transport“, Stranica 382). Eesti Ohutusnõuded Üldised ohutusnõuded HOIATUS Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta. Ohutusnõuded tööpiirkonnas u Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada õnnetusi. u Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. u Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda. Elektriohutus u Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. u Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. u Kaitske elektrilist tööriista vihma ja niiskuse eest. Kuielektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem. u Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu. u Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. u Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu. Inimeste turvalisus u Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. u Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast– vähendab vigastuste ohtu. u Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. u Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. u Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida. Eesti | 383 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)384 | Eesti 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools u Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. u Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, etneed on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. Elektriliste tööriistade hoolikas käsitsemine ja kasutamine u Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt. u Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada. u Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist. u Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärgelaske seadet kasutada isikutel, kesseadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud. u Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. u Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. u Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, võttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi. Akutööriistade hoolikas käsitsemine ja kasutamine u Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks. u Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu. u Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju. u Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Lekkiv akuvedelik võib põhjustada nahaärritusi või põletusi. Teenindus u Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö. Ohutusnõuded nurklihvmasinate kasutamisel Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, traatharjadega töötamisel ja lõikamisel u Elektriline tööriist on ette nähtud lihvimiseks, traatharjaga töötlemiseks ja lõikamiseks. Lugege läbi kõik tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge kõigi jooniste ja spetsifikatsioonidega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. u Selle elektrilise tööriistaga ei ole soovitav teha selliseid töid nagu poleerimine. Tööoperatsioonid, mille jaoks ei ole tööriist ette nähtud, on ohtlikud ja võivad tekitada kehavigastusi. u Ärge kasutage tarvikuid, mida tööriista tootja ei ole selle tööriista jaoks ette näinud ega sõnaselgelt soovitanud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel ohutut kasutamist. u Veenduge, et tarvikule märgitud pöörlemiskiirus sama või suurem kui tööriista pöörlemiskiirus. Tarvikud, mis pöörlevad lubatust kiiremini, võivad puruneda ja tükkidena laiali paiskuda. u Tarviku välisläbimõõt ja paksus peavad olema vastavuses elektrilise tööriista mõõtmetega. Valede mõõtmetega tarvik ei ole korralikult kaitstud ega kontrollitud. u Tarviku kinnituskoha mõõtmed peavad olema vastavuses lihvimisspindli keermega. Ääriku abil kinnitatavate tarvikute siseava läbimõõt peab vastama ääriku läbimõõdule. Tarvikud, mille mõõtmed ei ole tööriista kinnitusavaga vastavuses, on tasakaalust väljas, vibreerivad suuremal määral ja põhjustavad kontrolli kaotuse tööriista üle. u Ärge kasutage kahjustada saanud tarvikut. Iga kord enne kasutamist kontrollige tarvik üle, veenduge, et lõikekettal ei ole mõrasid ega pragusid, lihvkettal pragusid ega kulumise jälgi, traatharjal lahtisi või purunenud harjaseid. Kui elektriline tööriist või tarvik kukub maha, kontrollige, et see ei saanud kahjustada, kahjustuste tuvastamise korral asendage see veatu tarvikuga. Pärast tarviku ülevaatamist ja paigaldamist laske elektrilisel tööriistal töötada ühe minuti jooksul maksimaalsetel tühikäigupööretel, seejuures ärgepaiknege pöörleva tarviku tasandil ja veenduge, et seal ei leidu ka teisi inimesi. Kahjustada saanud tarvikud purunevad tavaliselt selle ajal jooksul. u Kandke isikukaitsevahendeid. Olenevalt tööriista kasutusotstarbest kandke näokaitset või kaitseprille. Vajaduse korral kandke respiraatorit, kõrvaklappe, kindaid ja tööpõlle, mis suudab kinni pidada väikesed abrasiivmaterjali või töödeldava materjali osakesed. Kaitseprillid peavad suutma peatada erinevate tööde käigus tekkiva lendleva prahi. Tolmumask või respiraator peab suutma filtreerida tööoperatsioonidel eralduvad väikesed osakesed. Pikaajaline kokkupuude tugeva müraga võib põhjustada kuulmiskadu. u Hoidke kõrvalised isikud töökohast eemal. Kõik tööpiirkonda sisenevad isikud peavad kandma kuulmiskaitsevahendeid. Tooriku või purunenud detaili tükid võivad lennata eemale ja põhjustada vigastusi ka vahetust tööpiirkonnast kaugemal. u Tehes töid, mille puhul võib lõiketarvik tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi. u Ärge kunagi pange elektrilist tööriista käest, kui tarvik ei ole täielikult seiskunud. Pöörlev tarvik võib pinda kinni jääda ja tõmmata tööriista Teie käest ära. u Ärge kunagi kandke tööriista, mille tarvik veel pöörleb. Juhusliku kokkupuute korral võib pöörlev tarvik jääda teie riiete külge ning tekitada kehavigastusi. u Puhastage regulaarselt elektrilise tööriista ventilatsiooniavasid. Mootori ventilaator tõmbab tolmu korpusesse ja kuhjunud metallitolm tekitab elektrilisi ohte. u Ärge töötage elektrilise tööriistaga tuleohtlike materjalide läheduses. Sellised materjalid võivad sädemete toimel süttida. u Ärge kasutage tarvikuid, mis nõuavad jahutusvedelike kasutamist. Vee või muude jahutusvedelike kasutamine võib põhjustada elektrilöögi. Tagasilöök ja asjaomased ohutusnõuded Tagasilöök on kinnikiiluva lõikeketta, tugitalla, traatharja või muu tarviku äkiline reaktsioon. Tagasilöök tekib pöörleva tarviku kinnijäämisel või kiilumisel, mille tagajärjel hakkab tarvik kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastupidises suunas. Kinnijäämise korral haakub abrasiivse ketta serv materjali pinda ning selle tulemusena viskub ketas detailist välja. Ketas võib paiskuda kas tööriista kasutaja suunas või kasutajast eemale, olenevalt sellest, milline oli ketta pöörlemissuund kinnikiilumise hetkel. Abrasiivsed kettad võivad sellises olukorras ka puruneda. Tagasilöök on sae vale kasutamise tagajärg, mida saab ära hoida sobivate ettevaatusabinõude rakendamisega. u Hoidke elektrilist tööriista kahe käega ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsioonimomentide üle võimalikult suur. Seadme kasutaja saab tagasilöögijõudu kontrollida, rakendades sobivaid meetmeid. u Ärge kunagi viige oma kätt pöörleva tarviku lähedusse. Tagasilöögi korral võib tarvik Teie kätt vigastada. u Vältige oma kehaga seda piirkonda, kuhu elektriline tööriist tagasilöögi tekkimisel liigub. Tagasilöögijõu mõjul hakkab elektriline tööriist kinnikiilumise kohas liikuma lihvketta pöörlemisele vastupidises suunas. u Eriti ettevaatlik olge nurkade, teravate servade jms piirkonnas. Vältige tarviku kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni ja põhjustab kontrolli kaotuse seadme üle ja tagasilöögi. u Ärge kasutage ketiga või hammastega saekettaid. Sellised kettad põhjustavad tagasilöögi ja kontrolli kaotuse tööriista üle. Ohutuse erinõuded lihvimisel ja lõikamisel u Kasutage ainult selliseid lõike- ja lihvkettaid, mis on selle tööriista jaoks ette nähtud, ja ainult selliseid kettakaitseid, mis on välja töötatud konkreetse ketta jaoks. Kettaid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei ole kettakaitsega piisaval määral kaetud ja ei ole ohutud. u Tsentreeritud ketaste lihvimispind peab jääma kettakaitse alla. Ketas, mis ei ole paigaldatud õigesti ja jääb väljaspoole kettakaitse tasandit, ei ole nõuetekohaselt kaitstud. u Maksimaalse ohutuse tagamiseks peab kettakaitse olema tööriista külge kindlalt kinnitatud ja seatud sellisesse asendisse, et seadme kasutaja poole jääb võimalikult väike osa katmata kettast. Kettakaitse aitab kaitsta seadme kasutajat ketta küljest murdunud osakeste, kettaga juhusliku kokkupuute ja sädemete eest, mis võivad süüdata kasutaja riided. u Kettaid tuleb kasutada üksnes soovitatud töödeks. Näiteks ärge kasutage lõikeketta serva lihvimiseks. Abrasiivsed lõikekettad on ette nähtud perifeerseks lihvimiseks, neile rakenduv külgsurve võib lõikeketta purustada. u Kasutage alati veatuid ning õige suuruse ja kujuga äärikuid, mis kettaga sobivad. Sobivad äärikud toetavad ketast ja vähendavad ketta purunemise ohtu. Lõikeketaste äärikud võivad lihvketaste äärikutest erineda. u Ärge kasutage suuremate elektriliste tööriistade kulunud kettaid. Suuremate elektriliste tööriistade jaoks ette nähtud kettad ei sobi kasutamiseks väiksemate tööriistade kõrgematel pööretel ning võivad puruneda. Eesti | 385 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)386 | Eesti 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Täiendavad ohutusnõuded abrasiivsete lõiketööde tegemisel u Lõikeketas ei tohi kinni kiiluda ja sellele ei tohi avaldada liigset survet. Ärge tehke liiga sügavat lõiget. Ketta ülekoormamine suurendab koormust ning ketas võib kergemini väänduda või lõikesse kinni kiiluda, see aga suurendab tagasilöögi ohtu. u Ärge seiske pöörleva ketta liikumisjoonel ega selle taga. Kui töötav ketas liigub Teie kehast eemale, võib võimalik tagasilöök ketta ja elektrilise tööriista tagasisuunas otse vastu Teid paisata. u Kui ketas on kinni kiilunud või kui Te lõike mingil põhjusel katkestate, lülitage elektriline tööriist välja ja hoidke seda liikumatult, kuni ketas on täielikult peatunud. Ärge püüdke lõikeketast eemaldada lõikejoonest ajal, mil ketas liigub, see võib põhjustada tagasilöögi. Vaadake tööriist üle ja rakendage parandusmeetmeid, et kõrvaldada ketta fikseerumise põhjus. u Ärge taasalustage lõikamist töödeldava materjali lõikejäljes. Laske kettal jõuda täiskiirusele ning sisestage see ettevaatlikult lõikesse. Ketas võib painduda, üles hüpata või tekitada tagasilöögi, kui tööriist käivitada lõikejäljes. u Paneelid ja suuremõõtmelised detailid toestage, et vähendada ketta kinnikiilumise ja tagasilöögi ohtu. Suured detailid võivad omaenda raskuse all läbi painduda. Suure detaili alla tuleb toed asetada ketta mõlemale küljele nii lõikejoone kui ka servade lähedale. u Olge eriti ettevaatlik, kui teete uputuslõikeid olemasolevatesse seintesse või teistesse varjatud piirkondadesse. Väljaulatuv ketas võib vigastada gaasi- või veetorusid, elektrijuhtmeid või objekte, mille tagajärjel võib tekkida tagasilöök. Ohutuse erinõuded lihvimisel u Ärge kasutage liiga suurte mõõtmetega lihvpabereid. Lihvpaberi valimisel järgige tootja soovitusi. Üle lihvtalla ulatuv suurem lihvpaber tekitab rebendite ohu ja võib põhjustada kinnikiilumise, rebenemise või tagasilöögi. Ohutuse erinõuded harjamisel u Arvestage, et harjaseid võib harjast välja lennata ka tavakasutuse korral. Ärge rakendage traatharjale ülekoormust Traatharja harjased võivad kergesti tungida õhematesse riietesse ja/või nahka. u Kui kaitsekatte kasutamine traatharjamisel on soovitatav, siis jälgige, et traathari ja kettakaitse ei puutu teineteisega kokku. Traatketta või -harja läbimõõt võib koormuse ja tsentrifugaaljõu toimel suureneda. Täiendavad ohutusnõuded Kandke kaitseprille. u Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht. u Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. u Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui vooluvarustus näiteks aku eemaldamise tõttu katkeb. Sellega hoiate ära elektrilise tööriista kontrollimatu taaskäivitumise. u Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides. u Ärge avage akut. Esineb lühise oht. Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht. u Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Õhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid. u Kasutage akut üksnes koos Boschi elektrilise tööriistaga. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest. u Teravad esemed, näiteks naelad või kruvikeerajad, samuti löögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda. u Ettevaatust! Kui kasutate elektrilist tööriista, millel on Bluetooth

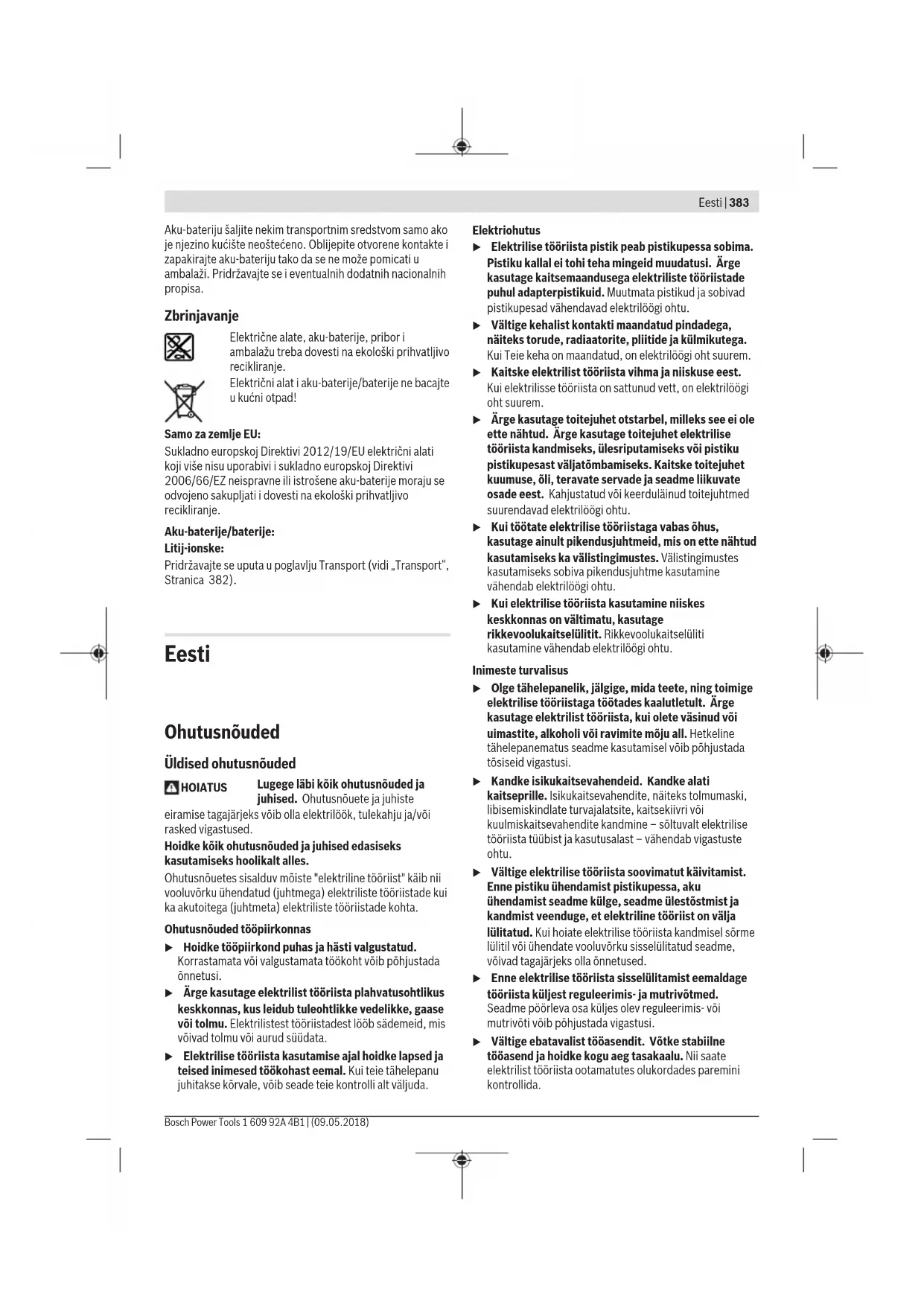

, võib esineda häireid teiste seadmete, lennukite ja meditsiiniaparaatide (nt südamestimulaatorid, kuuldeaparaadid) töös. Samuti ei saa täielikult välistada kahjulikku mõju vahetus läheduses viibivatele inimestele ja loomadele. Ärge kasutage elektrilist tööriista, millel on Bluetooth

meditsiiniaparaatide, tanklate, keemiaseadmete läheduses ja plahvatusohtlikus keskkonnas. Ärge kasutage elektrilist tööriista, millel on Bluetooth

lennukites. Vältige pikemaajalist kasutamist oma keha vahetus läheduses. Sõnamärk Bluetooth

ja kujutismärgid (logod) on registreeritud kaubamärgid, mille omanik on Bluetooth SIG, Inc. Robert Bosch Power Tools GmbH kasutab seda sõnamärki / neid kujutismärke litsentsi alusel. Toote kirjeldus ja kasutusjuhend Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Elektriline tööriist on ette nähtud metall- ja kivimaterjalide kuivlõikamiseks, -lihvimiseks ja -harjamiseks. Lõikamisel tuleb kasutada spetsiaalset kaitseketast. Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimemine. Lubatud lihvimistarvikuid kasutades on lubatud kasutada elektrilist tööriista liivapaberiga lihvimiseks. Elektrilise tööriista andmeid ja seadeid saab Bluetooth

raadiotehnoloogia abil elektrilise tööriista ja mobiilse lõppseadme vahel üle kanda. Seadme osad Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid. (1) Kettakaitse vabastushoob (2) Pöörlemissuuna nool korpusel (3) Spindli lukustamise nupp (4) LED-töövalgusti (GWS 18V-10 SC) (5) Kasutajaliides (6) Lüliti (sisse/välja) (7) Bluetoothi mooduli kate (8) Aku

(16) Kaitsekate lõikamiseks

(18) Käepide (isoleeritud haardepind) (19) Spindel (20) Käekaitse

(30) Juhtkelguga kaitsekate lõikamiseks

(31) Teemantlõikeketas

(32) Aku laetusseisundi näit (kasutajaliides) (33) Pöörete arvu valik näit (kasutajaliides) (34) Pöörete arvu valiku nupp (kasutajaliides) (35) Elektrilise tööriista oleku näit (kasutajaliides) (36) Ülekoormuskaitse näit (kasutajaliides)

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist. Tehnilised andmed Nurklihvmasin GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C Tootenumber 3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. Nimipinge V= 18 18 18 Nimipöörded min

Tühikäigu-pöörlemiskiirus min

Lihvketta max läbimõõt mm 100 115 125 Lihvimisspindli keere M 10 M 14 M 14 Lihvimisspindli keerme max pikkus mm 22 22 22 Väljalülitumine tagasilöögi korral ● ● ● Taaskäivitumiskaitse ● ● ● Järelpöörlemispidur ● ● ● Pöörete arvu reguleerimine – – – Kaal vastavalt EPTA-Procedure 01:2014 – vibratsiooni summutava lisakäepidemega kg 2,6-2,8

ümbritseva keskkonna lubatud temperatuur Eesti | 387 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)388 | Eesti 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Nurklihvmasin GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C – laadimisel °C 0...+45 0...+45 0...+45 – töötamisel

ja hoiustamisel °C -20...+50 -20...+50 -20...+50 soovituslikud akud GBA 18V...

ProCORE18V... soovituslikud laadimisseadmed AL 18.. GAL 3680... AL 18.. GAL 3680... AL 18.. GAL 3680... soovituslikud laadimisseadmed induktsioonakudele GAL 18W... GAL 18W... GAL 18W... Andmete ülekandmine Bluetooth

sõltuvalt kasutatud akust

piiratud võimsus temperatuuril <0 °C

Mobiilsed lõppseadmed peavad olema ühilduvad Bluetooth

Ulatus võib olla väga erinev, olenedes välistest tingimustest, sealhulgas kasutatud vastuvõtuseadmest. Suletud ruumides ja metallpiirete tõttu (nt seinad, riiulid, kohvrid jmt) võib Bluetooth® ulatus olla tunduvalt väiksem. Nurklihvmasin GWS 18V-10

Tühikäigu-pöörlemiskiirus min

4500–9000 4500–9000 4500–9000 4000–7500 Lihvketta max läbimõõt mm 100 115 125 150 Lihvimisspindli keere M 10 M 14 M 14 M 14 Lihvimisspindli keerme max pikkus mm 22 22 22 22 Väljalülitumine tagasilöögi korral ● ● ● ● Taaskäivitumiskaitse ● ● ● ● Järelpöörlemispidur ● ● ● ● Pöörete arvu reguleerimine ● ● ● ● Kaal vastavalt EPTA-Procedure 01:2014 – vibratsiooni summutava lisakäepidemega kg 2,6-2,8

ümbritseva keskkonna lubatud temperatuur – laadimisel °C 0...+45 0...+45 0...+45 0...+45 – töötamisel

ja hoiustamisel °C -20...+50 -20...+50 -20...+50 -20...+50 soovituslikud akud GBA 18V...

sõltuvalt kasutatud akust

piiratud võimsus temperatuuril <0 °C

Mobiilsed lõppseadmed peavad olema ühilduvad Bluetooth

Ulatus võib olla väga erinev, olenedes välistest tingimustest, sealhulgas kasutatud vastuvõtuseadmest. Suletud ruumides ja metallpiirete tõttu (nt seinad, riiulid, kohvrid jmt) võib Bluetooth® ulatus olla tunduvalt väiksem. Andmed müra/vibratsiooni kohta GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C 3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. Mürapäästu väärtused on määratud vastavalt EN60745-2-3. Elektrilise tööriista ekvivalentne müratase on tavaliselt Helirõhutase Helivõimsustase Mõõtemääramatus K Kasutage kuulmiskaitsevahendeid! dB(A) dB(A)

(kolme suuna vektorsumma) ja mõõtemääramatus K vastavalt EN60745-2-3: Pinna lihvimine (jämetöötlus):

3 601 JG3 3... 3 601 JG3 6.. 3 601 JG3 4.. 3 601 JG3 5.. Mürapäästu väärtused on määratud vastavalt EN60745-2-3. Elektrilise tööriista ekvivalentne müratase on tavaliselt Helirõhutase Helivõimsustase Mõõtemääramatus K Kasutage kuulmiskaitsevahendeid! dB(A) dB(A)

(kolme suuna vektorsumma) ja mõõtemääramatus K vastavalt EN60745-2-3: Pinna lihvimine (jämetöötlus):

3,5 1,5 3,5 1,5 3,5 1,5 3,0 1,5 Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardse mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Esitatud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt suurem. Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem. Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Paigaldus Bluetooth

Low Energy moodul GCY 30-4 saadaval lisavarustusena; elektriliste tööriistade GWS 18V-10 SC korral kuulub see tarnemahtu. Teavet Bluetooth

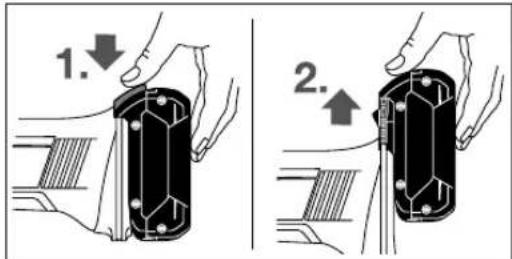

Low Energy mooduli GCY30-4 kohta lugege juurdekuuluvast kasutusjuhendist. Aku laadimine u Kasutage ainult lisavarustuse lehel nimetatud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitiumioonaku laadimiseks. Märkus: Aku tarnitakse osaliselt laetuna. Et tagada aku täit mahtuvust, laadige aku enne esmakordset kasutamist akulaadimisseadmes täiesti täis. Liitiumioon-akut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut. Liitiumioon-akut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse Electronic Cell Protection (ECP). Tühja aku puhul lülitab kaitselüliti seadme välja: Tarvik ei pöörle enam. u Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustada saada. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Aku eemaldamine Akul (8) on kaks lukustusastet, mis peavad takistama aku väljakukkumist aku lukustuse vabastamisnupu (9) juhuslikul vajutamisel. Seadmesse paigaldatud akut hoiab õiges asendis vedru. Aku (8) väljavõtmiseks vajutage lukustuse vabastamisnuppu (9) ja tõmmake aku elektrilisest tööriistast ettepoole välja. Ärge rakendage seejuures jõudu. Aku laetusseisundi näidik (aku tüüp GBA 18V...) (vt jn A) Aku laetusseisundi näidiku kolm rohelist LED-i (27) näitavad aku (8) laetusseisundit. Tööohutuse huvides saab aku laetusseisundit vaadata vaid siis, kui elektriline tööriist ei tööta. Laetusseisundi näitamiseks vajutage nuppu (26). See on võimalik ka väljavõetud aku (8) korral. LED Mahtuvus Pidev tuli 3x roheline ≥ 2/3 Pidev tuli 2x roheline ≥ 1/3 Pidev tuli 1 x roheline < 1/3 Vilkuv tuli 1 x roheline Reserv Kui nupu (26) vajutamise järel ükski LED ei sütti, on aku vigane ja tuleb vahetada. Suunis: Aku laetusseisundit näidatakse ka kasutajaliideses (5) (vaadake „Kasutajaliides (vt jn D)“, Lehekülg393). Aku laetusseisundi näidik (aku tüüp GBA18V6.3Ah, ProCORE18V...) (vt jn B) Aku laetusseisundi näidiku (29) viis rohelist LED-i näitavad aku laetusseisundit. Tööohutuse huvides saab aku laetusseisundit vaadata vaid siis, kui elektriline tööriist ei tööta.Laetusseisundi näitamiseks vajutage nuppu (28). See on võimalik ka väljavõetud aku korral. LED Mahtuvus Pidev tuli 5 x roheline > 80 – 100% Pidev tuli 4 x roheline > 60 – ≤ 80% Pidev tuli 3x roheline > 40 – ≤ 60% Pidev tuli 2x roheline > 20 – ≤ 40% Pidev tuli 1 x roheline > 0 – ≤ 20% Vilkuv tuli 1 x roheline 0% Kui nupu (28) vajutamise järel ükski LED ei sütti, on aku vigane ja tuleb vahetada. Suunis: Aku laetusseisundit näidatakse ka kasutajaliideses (5) (vaadake „Kasutajaliides (vt jn D)“, Lehekülg393). Kaitseseadise paigaldamine u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Märkus: Juhul kui lihvketas töötamise ajal murdub või kui kettakaitse/elektrilise tööriista kinnitusseadised saavad kahjustada, tuleb elektriline tööriist toimetada viivitamatult hoolduskeskusse; aadressid on toodud jaotises “Klienditeenindus ja nõustamine". Kaitsekate lihvimiseks Asetage kaitsekate (11) elektrilisel tööriistal olevale hoidikule, nii et kaitsekatte kodeerimisnagad kattuvad hoidikuga. Vajutage sealjuures ja hoidke vajutatult lukustuse vabastamishooba (1). Vajutage kaitsekate (11) spindlikaelale, kuni kaitsekatte ühenduskoht toetub elektrilise tööriista äärikule ja pöörake kaitsekatet, nii et see selgelt kuuldavalt fikseerub. Sobitage kaitsekate (11) tööoperatsiooni nõuetega. Suruge selleks lukustuse vabastamishoob (1) üles ja pöörake kaitsekate (11) soovitud asendisse. u Seadke kaitsekate (11) alati nii, et kõik kolm punast naga lukustuse vabastamishooval(1) haarduksid kaitsekatte(11) vastavate väljalõigetega. u Reguleerige kaitsekate (11) välja nii, et sädemeid ei lendu kasutaja suunas. u Kaitsekatet (11) tohib olla võimalik pöörata ainult allavajutatud lukustuse vabastamishoova(1) korral! Vastasel korral ei tohi elektrilist tööriista mitte mingil juhul edasi kasutada ja see tuleb üle anda klienditeenindusele. Suunis: Kodeerimisnagad kaitsekattel (11) tagavad, et elektrilisele tööriistale saab paigaldada ainult sobiva kaitsekatte. Kaitsekate lõikamiseks u Seotud lihvimistarvikutega lõikamiseks kasutage alati lõikamiseks ette nähtud kaitsekatet (16). u Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimemine. Kaitsekate lõikamiseks (16) paigaldatakse samamoodi nagu kaitsekate lihvimiseks (11). Juhtkelguga kaitsekate lõikamiseks Juhtkelguga kaitsekate lõikamiseks (30) paigaldatakse samamoodi nagu kaitsekate lihvimiseks (11). Lisakäepide u Kasutage elektrilist tööriista alati koos lisakäepidemega(10). Keerake lisakäepide (10) olenevalt tööviisist reduktori pea suhtes paremale või vasakule küljele. Vibratsiooni summutav lisakäepide Vibratsiooni summutav lisakäepide tagab vibratsioonivaba ja seega mugava ning ohutu töö. u Ärge tehke lisakäepidemel mingeid muudatusi. Ärge kasutage kahjustatud lisakäepidet. Käekaitse u Kummist lihvtalda (21) või kaussharja/ketasharja/ lamell-lihvketast kasutades paigaldage alati käekaitse (20). Kinnitage käekaitse (20) lisakäepidemega (10). Lihvimistarvikute paigaldamine u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. u Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Puhastage lihvimisspindel (19) ja kõik paigaldatavad osad. Tarviku kinnitamiseks ja vabastamiseks vajutage spindli lukustamise nupule (3), et lihvimisspindlit lukustada. u Spindli lukustamise nupule vajutage üksnes siis, kui spindel seisab. Vastasel korral võib tööriist kahjustada saada. Lihv-/lõikeketas Pöörake tähelepanu lihvimistarvikute mõõtmetele. Augu läbimõõt peab kinnitusäärikuga sobima. Ärge kasutage kahandusdetaile ega adaptereid. Teemantlõikeketaste kasutamise korral veenduge, et teemantlõikekettal olev pöörlemissuuna nool ja elektrilise tööriista pöörlemissuund (vt reduktoripeal olevat pöörlemissuuna noolt) kattuvad. Eesti | 391 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)392 | Eesti 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Paigalduse järjekord on toodud jooniste lehel. Lihv-/lõikeketta kinnitamiseks kasutage kiirkinnitusmutrit (14) ilma täiendavaid tööriistu appi võtmata. Kasutage kiirkinnitusmutrit (14) ainult lihv-/lõikeketastele maksimaalse läbimõõduga kuni 150mm. u Kiirkinnitusmutrit (14) tohib kasutada ainult lihv- või lõikeketastele. u Kasutage ainult laitmatus korras olevat kahjustamata kiirkinnitusmutrit (14). u Pealekeeramisel jälgige, et kiirkinnitusmutri (14)kirjadega pool ei oleks lihvketta poole suunatud. u Kasutage lihv-/lõikeketaste kinnitamiseks ainult kaasasolevat kiirkinnitusmutrit (14). Lihvspindli kinnihoidmiseks vajutage spindli lukustusnuppu (3). Kiirkinnitusmutri (14) pingutamiseks tõstke kiirkinnitusmutri sang üles ja pöörake kiirkinnitusmutrit tugevalt päripäeva. Seejärel suruge sang kiirkinnitusmutri fikseerimiseks alla. Pingutamine ketta servast pöörates ei ole piisav. Korralikult kinnitatud, vigastamata kiirkinnitusmutri (14) saate käega lahti päästa. Tõstke selleks kiirkinnitusmutri sang üles ja pöörake kiirkinnitusmutrit tugevalt vastupäeva. Ärge kasutage tugevalt kinnioleva kiirkinnitusmutri lahtipäästmiseks mitte kunagi muid tööriistu kui kahe tihvtiga laupvõtit. Tugiääriku ja lihv-/ lõikeketta paigaldamise järel peab vaba spindlikeerme pikkus olema vähemalt 4mm. Veenduge, et lihvimistööriist on tugevasti kinnitatud, et see ei saaks elektrilise tööriista käivitumisel spindli küljest lahti tulla. Alusflantsis (12) on tsentreerimisvõru ümber plastdetail (O-rõngas). Kui O-rõngas puudub või on kahjustada saanud, tuleb alusflants (12) enne töö jätkamist tingimata välja vahetada. u Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lihvimistarvik on korrektselt paigaldatud ja saab vabalt pöörelda. Veenduge, et lihvimistarvik ei puutu kokku kettakaitsme ega teiste osadega. Lamell-lihvketas u Lamell-lihvkettaga töötades paigaldage alati käekaitse (20). Kummist lihvtald u Kummist lihvtallaga töötades (21) paigaldage alati käekaitse (20). Paigalduse järjekord on toodud jooniste lehel. Lükake kummist lihvtaldrik (21) lihvspindlile (19). Suruge lihvpaber (22) tugevalt kummist lihvtaldriku (21) alaküljele. Keerake peale ümarmutter (23) ja pingutage see kahe tihvtiga laupvõtmega. Kausshari/ketashari u Kaussharja või ketasharjaga töötades paigaldage alati käekaitse (20). Paigalduse järjekord on toodud jooniste lehel. Kaussharja/ketasharja peab saama nii kaugele lihvimisspindlile kruvida, et lihvimisspindli flants on tugevasti vastu lihvimisspindli keerme otsa. Pingutage kausshari/ketashari lehtvõtmega kinni. Kõvasulammetallist kaussketas u Kaussketast on lubatud kasutada ainult koos vastava kaitsekattega. Lubatud lihvimistarvikud Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid. Kasutatud lihvimistarvikute lubatud pöörete arv [min

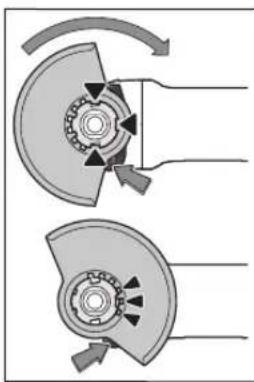

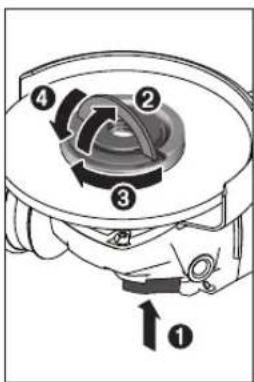

] või ringliikumiskiirus [m/s] peab vähemalt vastama järgmises tabelis toodud andmetele. Seepärast pöörake tähelepanu lihvimistarviku sildil toodud lubatud pöörete arvule või ringliikumiskiirusele. max [mm] [mm] D b d [min

82 – M 14 9000 80 Reduktoripea pööramine (GWS 18V-10 C) u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. Reduktoripead saate pöörata 90°-sammudega. Tänu sellele saab sisse-/ väljalülitit viia konkreetseks tööks vajalikku asendisse, kergendades sellega töötamist näiteks vasakukäelistel kasutajatel. Keerake 4 kruvi täiesti välja. Keerake reduktoripea ettevaatlikult ja ilma korpuse küljest maha võtmata uude asendisse. Keerake 4 kruvi uuesti kinni. Tolmu/laastude äratõmme Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude või tolmu sissehingamine võib põhjustada kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähki tekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaat, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad. – Tagage töökohas hea ventilatsioon. – Soovitame kasutada hingamisteede kaitsemaski P2-klassi filtriga. Järgige töödeldavate materjalide kohta kehtivaid riiklikke eeskirju. u Vältige tolmu kogunemist töökohta. Tolm võib kergesti süttida. Kasutus Seadme kasutuselevõtt Aku paigaldamine Lükake laetud aku (8) eestpoolt elektrilise tööriista jalga, kuni aku kindlalt fikseerub. Sisse-/väljalülitamine Elektrilise tööriista kasutuselevõtuks lükake sisse-/ väljalülitit (6) ettesuunas. Et lukustada sisse-väljalüliti (6), vajutage sisse-/väljalüliti (6) esiosa alla, kuni ta fikseerub. Elektrilise tööriista väljalülitamiseks vabastage sisse-/ väljalüliti (6) või kui olete selle fikseerinud, suruge sisse-/ väljalüliti (6) tagaosa lühidalt alla ja vabastage seejärel. u Enne kasutamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigaldatud ja saama vabalt pöörelda. Katsetage tööriista vähemalt 1 minuti jooksul tühikäigul. Ärge kasutage lihvimistarvikuid, mis on vigastada saanud, deformeerunud või vibreerivad. Vigastada saanud lihvimistarvikud võivad puruneda ja tekitada kehavigastusi. Väljalülitumine tagasilöögi korral Elektrilise tööriista äkilise tagasilöögi korral, nt lõikes kinnikiilumise korral katkestatakse mootori varustamine vooluga elektrooniliselt. Sealjuures vilgub LED-töövalgusti (4) valgelt ja oleku näit (35) punaselt. Taaskasutuselevõtmiseks viige sisse-/väljalüliti (6) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse. Taaskäivitumiskaitse Taaskäivitumiskaitse hoiab ära seadme kontrollimatu käivitumise pärast voolukatkestust. Aktiveeritud taaskäivitumiskaitse korral vilgub olekunäit (35) punaselt. Taaskasutuselevõtuks viige sisse-/väljalüliti (6) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse. Väljalülitumine kukkumise korral Integreeritud väljalülitus lülitab elektrilise tööriista mahakukkumise korral kohe välja. Sealjuures vilgub olekunäit (35) punaselt. Taaskasutuselevõtuks viige sisse-/väljalüliti (6) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse. Kasutajaliides (vt jn D) Kasutajaliidese (5) ülesandeks on pöörlemiskiiruse eelvalimine ja elektrilise tööriista oleku näitamine. Pöörlemiskiiruse eelvalimine (GWS 18V-10 SC) Pöörlemiskiiruse eelvalikunupuga (34) saate vajalikku pöörlemiskiirust eelvalida ka töö ajal. Järgnevas tabelis toodud andmed on soovituslikud. Eesti | 393 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)394 | Eesti 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Materjal Kasutamine Tarvik Pöörete eelvaliku aste

Metall Harjamine, rooste eemaldamine Kausshari 1 4500 4000 Roostevaba teras Lihvimine Fiiberketas 2 6000 5500 Metall Käiamine Lihvketas 3 9000 7500 Metall Lõikamine Lihvketas 3 9000 7500 Kivi Lõikamine Teemantlõikeketas ja juhtkelk (kivi lõikamine on lubatud vaid juhtkelguga)

Pöörete arvu astmete kohta toodud näitajad on ligikaudsed. u Veenduge, et tarvikule märgitud pöörlemiskiirus sama või suurem kui tööriista pöörlemiskiirus. Tarvikud, mis pöörlevad lubatust kiiremini, võivad puruneda ja tükkidena laiali paiskuda. Oleku näidud Aku laetusseisundi näit (kasutajaliides) (32) Tähendus/põhjus Lahendus roheline Aku laetud – kollane Aku peaaegu tühi Vahetage aku peatselt välja või laadige akut punane Aku on tühi Vahetage aku välja või laadige akut Ülekoormuskaitse näit (36) Tähendus/põhjus Lahendus kollane Saavutati kriitiline temperatuur (mootor, elektroonika, aku) Laske elektrilisel tööriistal tühikäigul töötada ja jahtuda punane Elektriline tööriist on üle kuumenenud ja lülitub välja Laske elektrilisel tööriistal jahtuda Elektrilise tööriista oleku näit (35) Tähendus/põhjus Lahendus roheline Olek OK – kollane Saavutatud on kriitiline temperatuur või aku on peaaegu tühi Laske elektrilisel tööriistal tühikäigul töötada ja jahtuda või vahetage aku peatselt välja või laadige akut põleb punaselt Elektriline tööriist on üle kuumenenud või aku on tühi Laske elektrilisel tööriistal jahtuda või vahetage aku välja või laadige akut vilgub punaselt Väljalülitumine tagasilöögi korral, rakendus taaskäivituskaitse või väljalülitumine kukkumise korral Lülitage elektriline tööriist välja ja uuesti sisse vilgub siniselt Elektriline tööriist on seotud mobiilse lõppseadmega või seadeid kantakse üle

Ühildamisfunktsioonid Bluetooth

Low Energy mooduli GCY30-4 korral on elektrilisel tööriistal kasutatavad järgmised ühildamisfunktsioonid: – Registreerimine ja personaliseerimine – Oleku kontroll, hoiatusteadete väljastamine – Üldinfo ja seaded – Haldus Teavet Bluetooth

Low Energy mooduli GCY30-4 kohta lugege juurdekuuluvast kasutusjuhendist. Tööjuhised u Elektrilisel tööriistal on Bluetooth

Low Energy mooduli GCY 30-4 kasutamise korral raadioliides. Tulebjärgida kohalikke tööpiiranguid, nt lennukites või haiglates. u Ettevaatust kandvate seinte lõikamisel, vt jaotist "Märkused staatika kohta". u Kui töödeldava detaili omakaal ei taga stabiilset asendit, siis kinnitage see kinnitusvahendite abil. u Ärge rakendage elektrilisele tööriistale sellist koormust, et see seiskub. u Elektrilise tööriista jahutamiseks laske tööriistal pärast suure koormuse all töötamist veel mõned minutid tühikäigul töötada. u Ärge kasutage elektrilist tööriista ketaslõikuri rakises. u Ärge puudutage lihv- ja lõikekettaid enne, kui need on jahtunud. Kettad lähevad töötamisel väga kuumaks. Kui elektrilises tööriistas tekib elektrostaatiline laeng, lülitab integreeritud elektroonika elektrilise tööriista välja. Elektrilise tööriista uuesti tööle rakendamiseks vajutage uuesti sisse-/väljalülitit (6). Käiamine u Ärge kunagi kasutage lõikekettaid käiamiseks. Käiamisel saavutate parimad töötulemused 30° kuni 40° nurga all töötades. Juhtige elektrilist tööriista mõõduka survega edasi-tagasi. Nii ei lähe toorik liiga kuumaks, ei muuda värvi ega teki vagusid. Lamell-lihvketas Lamell-lihvkettaga (lisatarvik) saab töödelda ka kumeraid pindu ja profiile. Lamell-lihvketastel on tunduvalt pikem eluiga, madalam müratase ja madalam lihvimistemperatuur kui tavalistel lihvketastel. Metalli lõikamine u Seotud lihvimistarvikutega lõikamiseks kasutage alati lõikamiseks ette nähtud kaitsekatet (16). Lõikamisel töötage mõõduka ja töödeldava materjali jaoks sobiva ettenihkega. Ärge avaldage lõikekettale survet, ärge kallutage seda ja hoidke ära selle võnkumine. Järelpöörlevaid lõikekettaid ärge pidurdage külgsurve avaldamisega. Elektrilise tööriista ettenihke suund peab alati olema vastupidine tarviku liikumissuunale. Vastasel korral tekib oht, et tööriist surutakse kontrollimatult lõikejoonest välja. Profiilide ja nelikanttorude lõikamist alustage väikseimast ristlõikest. Kivi lõikamine (vt jn C) u Kivi lõikamisel tuleb tagada piisavalt tõhus tolmuimemine. u Kandke tolmukaitsemaski. u Elektrilist tööriista tohib kasutada üksnes kuivlõikamiseks/kuivlihvimiseks. Kivi lõikamiseks on soovitav kasutada teemantlõikeketast. Juhtkelguga lõikamiseks ettenähtud kaitsekatte (30) kasutamisel peab tolmuimeja olema sobiv kivitolmu imemiseks. Bosch pakub sobivaid tolmuimejaid. Lülitage elektriline tööriist sisse ja asetage see juhtkelgu esiosaga toorikule. Juhtige elektrilist tööriista töödeldavale materjalile vastava mõõduka ettenihkega. Eriti kõva materjali, nt suure ränisisaldusega betooni lõikamisel võib teemantlõikeketas üle kuumeneda ja seeläbi kahjustada saada. Sellest annab märku teemantlõikeketta ümber tekkiv sädemevöö. Sellisel juhul katkestage lõikamine ja laske teemantlõikekettal jahtumiseks töötada veidi aega maksimaalsell tühikäigupöörlemiskiirusel. Tunduvalt väiksem jõudlus ja ketta ümber tekkiv sädemevöö annavad märku sellest, et teemantlõikeketas on nüri. Lõikeketta teritamiseks võite teha lõikekettaga lühikesi lõikeid abrasiivses materjalis, nt silikaattellises. Märkused staatika kohta Kandvate seinte lõikamisel tuleb juhinduda standardist DIN1053 osa 1 või kasutusriigis kehtivatest eeskirjadest. Neid eeskirju tuleb tingimata järgida. Enne töö algust pidage nõu vastutava staatikaspetsialisti, arhitekti või projektijuhiga. Juhised aku käsitsemiseks Kaitske akut niiskuse ja vee eest. Hoidke aku temperatuuril –20 °C kuni 50 °C. Ärge jätke akut suvel autosse. Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga. Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskõlbmatuks ja tuleb välja vahetada. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid. Hooldus ja korrashoid Hooldus ja puhastus u Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Hoidke ja käsitsege lisavarustust hoolikalt. Eesti | 395 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)396 | Latviešu 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools Klienditeenindus ja kasutusalane nõustamine Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch- pt.com Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta. Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10‑kohaline tootenumber. Eesti Vabariik Mercantile Group AS Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549 76401 Saue vald, Laagri Tel.: [phone] Faks: 679 1129 Transport Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu. Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid. Kasutuskõlbmatuks muutunud seadmete käitlus Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse võtta. Ärge käidelge elektrilisi tööriistu ja akusid/ patareisid koos olmejäätmetega! Üksnes ELliikmesriikidele: Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada. Akud/patareid: Li-Ion: Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg396). Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem

EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle- tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas Nurklihvmasin Tootenumberjärgmiste normidega. Tehnilised dokumendid saadaval: *
