사용 설명서 GWS 18V10 Professional BOSCH

모든 안전수칙과 지시 사항을 상 세히 읽고 지켜야 합니다. 다음 의 안전수칙과 지시 사항을 준수하지 않으면 화 재 위험이 있으며 감전 혹은 중상을 입을 수 있

앞으로 참고할 수 있도록 이 안전수칙과 사용 설 명서를 잘 보관하십시오. 다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배 터리를 사용하는 (전선이 없는) 전동 기기를 의미

작업장 환경이 어수선하거나 어두우면 사고를 초

공구는 분진이나 증기에 점화하는 스파크를 일으

른 사람이 주의를 산만하게 하면 기기에 대한 통제 력을 잃기 쉽습니다.

. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있

. 전동공구에 물이 들어가면 감전될 위

상되거나 엉킨 전원 코드는 감전을 유발할 수 있습

장 전원 코드를 사용하면 감전의 위험을 줄일 수 있

. 누전 차단기를 사용 하면 감전 위험을 줄일 수 있습니다.

 . 전동공구를 사용할 때 잠시라도 주의가 산만해 지면 중상을 입을 수 있습니다.

. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전한 신 발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상 해의 위험을 줄일 수 있습니다.

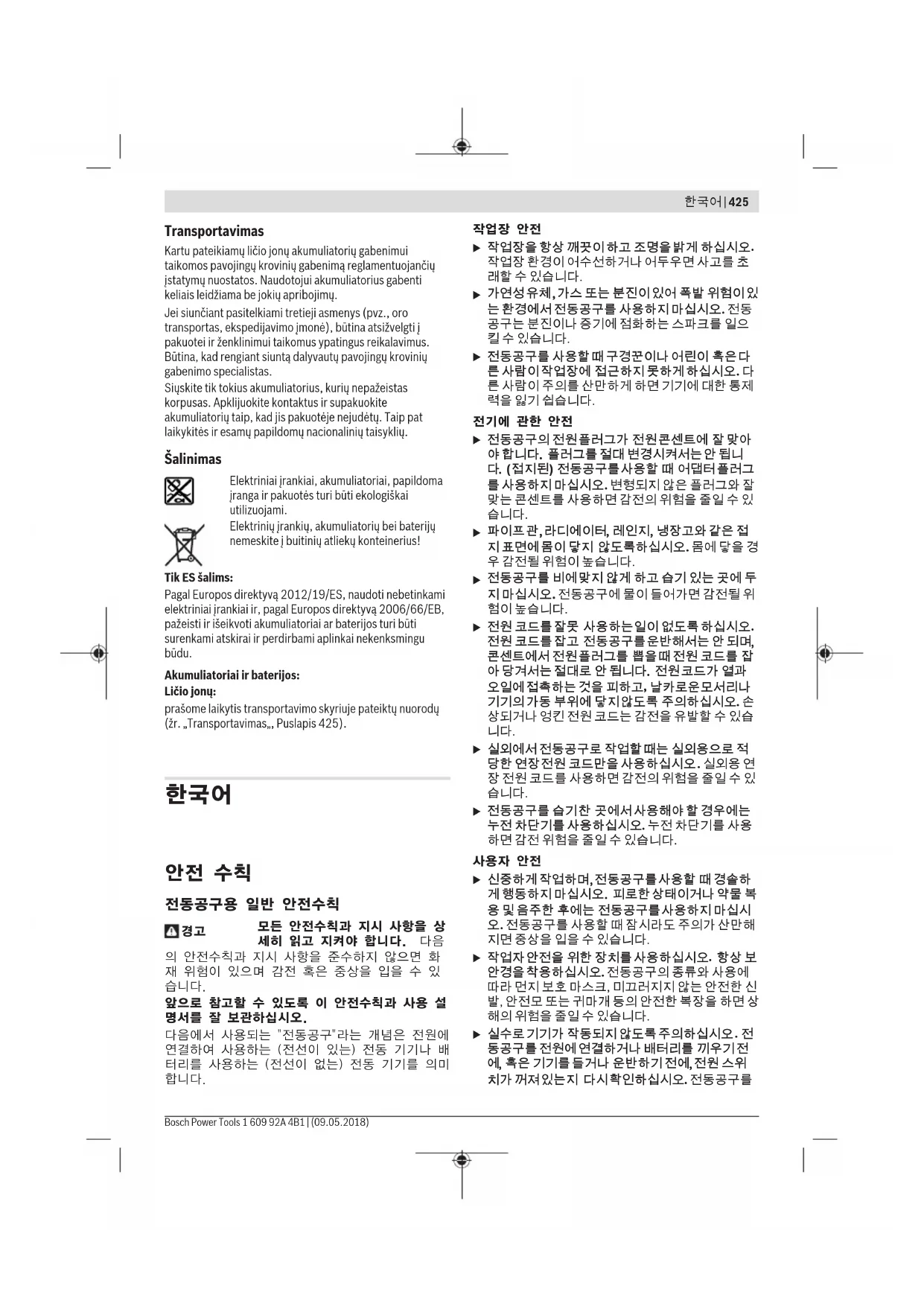

한국어 | 425 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)426 | 한국어 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools 운반할 때 전원 스위치에 손가락을 대거나 전원 스 위치가 켜진 상태에서 전원을 연결하면 사고 위험

. 회전하는 부위에 있는 툴이나 키 로 인해 상처를 입을 수 있습니다.

자세와 평형한 상태로 작업해야만이 의외의 상황 에서도 전동공구를 안전하게 사용할 수 있습니다.

. 헐렁한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.

. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다. 전동공구의 올바른 사용과 취급

은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.

. 전원 스위치가 작동되지 않는 전동공구는 위 험하므로, 반드시 수리를 해야 합니다.

. 이러한 조치는 실수 로 전동공구가 작동하게 되는 것을 예방합니다.

. 경험이 없는 사람이 전동공구를 사용

. 제대로 관리하지 않은 전동공구 의 경우 많은 사고를 유발합니다.

카로운 절단면이 있고 잘 관리된 절단공구는 걸리 는 경우가 드물고 조절하기도 쉽습니다.

. 원래 사용 분야가 아 닌 다른 작업에 전동공구를 사용할 경우 위험한 상 황을 초래할 수 있습니다. 충전 전동공구의 올바른 사용과 취급

터리를 위하여 제조된 충전기에 적합하지 않은 다 른 배터리를 충전할 경우 화재 위험이 있습니다.

. 다른 종류의 배터리를 사용하면 상해를 입거 나 화재를 초래할 수 있습니다.

이에 쇼트가 일어나 화상을 입거나 화재를 야기할

배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입힐 수 있습니다.

게 함으로써 기기의 안전성을 오래 유지할 수 있습

앵글 그라인더용 안전 수칙 그라인딩, 샌딩, 와이어 브러싱 또는 연삭 절단 작업에 대한 일반 안전 경고사항

음의 지시 사항을 준수하지 않으면 감전, 화재, 또 는 심각한 부상을 초래할 수 있습니다.

. 본 전동공구의 설계 용도에 부합하지 않는 작업은 위험 상황 및 몸의 부상을 야

서리를 공구에 부착할 수 있다고 해서 안전한 작동 이 보장되는 것은 아닙니다.

빠르게 작동되는 액세서리는 파손되어 분리될 수

. 액세서리의 사이즈가 부 정확한 경우 제대로 보호받지 못하거나 제어되지

. 전동공구의 하드웨어 에 맞지 않는 액세서리를 장착할 경우 중심을 잃고 과도하게 진동하며, 통제력을 상실하게 됩니다.

. 액세서리가 손상된 경 우 일반적으로 테스트 도중에 떨어져 나갈 것입니

. 보안경은 여러 작업을 진 행하면서 생성되는 비산 파편들을 차단할 수 있어 야 합니다. 마스크나 방독 마스크는 작업하면서 생 성되는 먼지를 걸러낼 수 있어야 합니다. 오랫동안 고강도의 소음에 노출되면 청력이 손상될 수 있습

손상된 액세서리 파편이 작업 중인 곳을 벗어나서 날아가 부상을 초래할 수 있습니다.

. 절단용 액세서리가 "전류가 흐르는" 전선에 접촉되면, 전동공구의 노출된 금속 부품에 "전류가 흐르는" 상태로 만들어 작업자가 감

. 회전 액세서리가 표면에 달라 붙어 전동공구를 제어하지 못하게 될 수 있습니다.

. 실수로 회전 액세서리에 닿게 되면 옷이 휘감겨 액세서리가 몸에 박힐 수 있습니다.

모터의 팬은 하우징 내부로 먼지를 흡입하는데, 금 속 가루가 너무 많이 쌓이면 전기 사고 위험을 초래

. 스파크로 인해 점화될 수 있습니다.

. 물이나 기타 액체 냉매를 이용하면 감전되거 나 감전사 할 수 있습니다. 반동 및 관련 경고사항 반동이란 회전하는 휠, 이면 패드, 브러시 또는 기타 액세서리가 꼭 끼이거나 장애물에 걸려 생 기는 갑작스런 반작용을 의미합니다. 장애물에 끼이거나 걸리게 되면 회전하는 액세서리가 빠른 속도로 멈추게 되고, 이로 인해 통제력을 잃은 전동공구는 걸린 지점에서 액세서리 회전 방향의 반대 방향으로 밀립니다. 예를 들어, 연삭 휠이 가공품에 걸리거나 끼일 경우, 끼인 지점으로 들어가는 휠 가장자리가 가 공물의 표면을 파고 들어 휠이 튕겨 나올 수 있 습니다. 끼인 지점에서의 휠 운동 방향에 따라 휠이 작업자 측 또는 그 반대 방향으로 튈 수 있 습니다. 이러한 경우에는 연마 휠도 파손될 수

반동은 공구를 잘못 사용하거나 잘못된 조작 절 차 또는 조건으로 인해 발생할 수 있으며 아래와 같은 적절한 예방 조치를 통해 반동을 막을 수

가 적절한 예방 조치를 취한다면 토크 반발력이나 반동력을 제어할 수 있습니다.

. 액세서리가 손쪽으로 튕겨 나올 수 있습니다.

. 반동은 휠이 걸린 지점에서 공구 가 휠 움직임과 반대되는 방향으로 튕겨 나가게 합

. 모서리, 날카로운 가장자리 또는 탄성력이 있는 부분에는 회전하는 액세서리가 걸 려 통제력을 잃거나 튀어 오르기 쉽습니다.

. 이러한 톱날은 반동을 유발하거나 통 제력을 잃게 하는 경우가 많습니다. 그라인딩 및 연삭 절단 작업에 대한 추가 안전

전동공구의 설계에 맞지 않는 휠은 제대로 보호되 지 않으며, 안전하지 않습니다.

. 가드 립의 면을 통해 나오는 휠이 제대로 장착되지 않으면 휠이 제대로 보호받을 수 없습니다.

. 가드는 휠 파편의 손상, 실수 로 휠과 접촉하거나, 옷에 불이 붙을 수 있는 스파크 로부터 작업자를 보호해 줍니다.

삭 절단 휠은 원주 연삭 용도로 사용되며, 휠의 측면 에 힘을 주면 산산이 부서질 수 있습니다.

지는 휠을 받쳐주어 휠이 파손될 가능성을 줄여줍 니다. 절단 휠 플랜지는 연마 휠 플랜지와 차이가 있

. 더 큰 전동공구용으로 제작된 휠은 작 은 공구의 빠른 속도에 적합하지 않아 파열될 수 있

한국어 | 427 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)428 | 한국어 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools 연삭 절단 작업에 대한 추가 안전 경고사항

. 휠에 과도한 압력을 가하면 부하가 증가해 휠이 뒤틀리거나 절단 부위에 고착되고, 반동이 생기거 나 또는 휠이 파손될 수 있습니다.

. 작업 위치에서 휠이 작업자의 몸에서 멀어져 가고 있을 경우 반동으로 인해 회전하는 휠과 전동 공구가 작업자에게 바로 튕겨나갈 수 있습니다.

. 가공물에서 다시 전동공구를 가 동하면 휠이 고착되거나 가공물을 타고 휙 올라가 거나 튕겨나갈 수 있습니다.

. 가공물이 너무 크면 그 무게로 인 해 처질 수 있습니다. 받침대는 가공물 아래 절단선 가까이, 그리고 휠 양쪽의 가공물 가장자리 가까이 에 배치해야 합니다.

진하면서 가스관이나 수도관, 전기 배선 또는 반동 을 유발할 수 있는 물체를 절단할 수 있습니다. 샌딩 작업에 대한 안전 경고사항

. 샌딩 패드 크기보다 큰 샌딩 페이퍼를 사용할 경우 부상을 입을 위험이 있 으며, 디스크가 걸리거나 찢어지거나 또는 반동이 유발될 수 있습니다. 와이어 브러싱 작업에 대한 특별 안전 경고사항

강모는 얇은 옷 그리고/또는 피부를 쉽게 뚫고 들어

. 와이어 휠 또는 브러시는 작업부하 및 원 심력으로 인해 직경이 확대될 수 있습니다.

. 전선에 접하게 되면 화 재나 전기 충격을 야기할 수 있습니다. 가스관을 손 상시키면 폭발 위험이 있습니다. 수도관을 파손하 게 되면 재산 피해를 야기할 수 있습니다.

. 작업 시 매우 뜨거워지기 때문입니다.

게 하면 실수로 기기가 다시 작동하는 것을 방지할

. 고정장치나 기계 바이 스에 끼워서 작업하면 손으로 잡는 것보다 더 안전

배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 물, 수분 이 있는 곳에 두지 마십시오. 폭발 위

. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.

래야만 배터리 과부하의 위험을 방지할 수 있습니

. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다. 해당 무선설비는 전파혼신 가능성이 있으므로 인 명안전 과 관련된 서비스는 할 수 없습니다 .

Bluetooth® 글자와 그림(로고)은 Bluetooth SIG, Inc.의 등록상표입니다. Robert Bosch Power Tools GmbH는 허가를 받아 이를 사

모든 안전 수칙과 지침을 숙지하십시 오. 다음의 안전 수칙과 지침을 준수 하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다. 사용 설명서 앞 부분에 제시된 그림을 확인하십 시오.규정에 따른 사용 본 전동공구는 물을 사용하지 않고 금속이나 석 재에 절단작업, 연마작업 또는 브러싱작업을 하

절단석을 이용하여 절단작업을 할 경우, 특수한 절단작업용 안전반을 사용해야 합니다. 석재 절단 시에는 분진 추출장치가 설치되어 있

허용된 연마용구를 사용하면 전동공구로 샌딩작 업도 할 수 있습니다. Bluetooth

Low Energy Module GCY 30-4 가 장착되어 있는 경우 Bluetooth

용하여 전동공구와 모바일 단말기 간에전동공구 의 데이터 및 설정 내역을 전송할 수 있습니다.

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오. (1)

(2) 하우징에 있는 회전 방향 화살표 (3)

(7) Bluetooth 모듈 커버 (8)

(10) 보조 손잡이(절연된 손잡이 부위) (11)

(12) O링이 있는 수용 플랜지 (13)

(14) 순간 교환 너트 및 브래킷 (15) 초경-포트 타입 디스크

(18) 손잡이(절연된 손잡이 부위) (19)

(26) 충전 상태 표시기 버튼(GBA 18V...)

(27) 배터리 충전 상태 표시기(GBA 18V...)

(28) 충전 상태 표시기 버튼 (GBA 18V 6.3 Ah, ProCORE18V...)

(29) 배터리 충전 상태 표시기 (GBA 18V 6.3 Ah, ProCORE18V...)

(30) 절단 가이드가 있는 흡입 후드

(32) 배터리 충전 상태 표시기(사용자 인터페이스) (33) 회전속도 조절 선택 단계 표시기(사용자 인터

(34) 회전속도 조절 선택 버튼(사용자 인터페이스) (35) 전동공구 상태 표시기(사용자 인터페이스) (36) 과부하 방지 표시기(사용자 인터페이스)

3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. 정격 전압 V= 18 18 18 정격 속도 rpm 9000 9000 9000 무부하 속도 rpm – – – 최대 연마석 직경 mm 100 115 125 연삭 스핀들 나사 M 10 M 14 M 14 연삭 스핀들의 최대 나사 길이 mm 22 22 22 급반동 멈춤 기능 ● ● ● 재시동 보호장치 ● ● ● 잔여 회전 브레이크 ● ● ● 속도 설정 – – – EPTA-Procedure 01:2014 에 따른 중량 – 진동 방지용 보조 손잡이 포함 kg 2.6-2.8

– 보조 손잡이 포함 kg 2.4-2.6

– 충전 시 °C 0...+45 0...+45 0...+45

°C -20...+50 -20...+50 -20...+50 권장 배터리 GBA 18V...

ProCORE18V... 권장하는 충전기 AL 18.. GAL 3680... AL 18.. GAL 3680... AL 18.. GAL 3680... 무선 충전이 가능한 배터리에 권장하는 충

신호 간격 s 8 8 8 최대 신호 도달 범위

-Low-Energy-장치(버전 4.2)와 호환되어야 하며, 일반 접근 프로파일(Generic Access Profile, GAP)을

도달 범위는 사용하는 수신기를 비롯한 외부 조건에 따라 큰 차이가 있을 수 있습니다. 폐쇄된 공간에서 사용하거나 금속 장 애물(예: 벽, 선반, 케이스 등)을 통과하는 경우

® 도달 범위가 현저하게 줄어들 수 있습니다.

3 601 JG3 3.. 3 601 JG3 6.. 3 601 JG3 4.. 3 601 JG3 5.. 정격 전압 V= 18 18 18 18 정격 속도 rpm 9000 9000 9000 7500 무부하 속도 rpm 4500–9000 4500–9000 4500–9000 4000–7500 최대 연마석 직경 mm 100 115 125 150 연삭 스핀들 나사 M 10 M 14 M 14 M 14 연삭 스핀들의 최대 나사 길이 mm 22 22 22 22 급반동 멈춤 기능 ● ● ● ● 재시동 보호장치 ● ● ● ● 잔여 회전 브레이크 ● ● ● ● 속도 설정 ● ● ● ● EPTA-Procedure 01:2014 에 따른 중량 – 진동 방지용 보조 손잡이 포함 kg 2.6-2.8

– 보조 손잡이 포함 kg 2.4-2.6

– 충전 시 °C 0...+45 0...+45 0...+45 0...+45

ProCORE18V... 권장하는 충전기 AL 18.. AL 18.. AL 18.. AL 18..앵글 그라인더 GWS 18V-10

GAL 3680... GAL 3680... GAL 3680... GAL 3680... 무선 충전이 가능한 배터리에 권장

신호 간격 s 8 8 8 8 최대 신호 도달 범위

-Low-Energy-장치(버전 4.2)와 호환되어야 하며, 일반 접근 프로파일(Generic Access Profile, GAP)을

도달 범위는 사용하는 수신기를 비롯한 외부 조건에 따라 큰 차이가 있을 수 있습니다. 폐쇄된 공간에서 사용하거나 금속 장 애물(예: 벽, 선반, 케이스 등)을 통과하는 경우

® 도달 범위가 현저하게 줄어들 수 있습니다.

GWS 18V-10 C GWS 18V-10 C GWS 18V-10 C 3 601 JG3 0.. 3 601 JG3 2.. 3 601 JG3 1.. EN60745-2-3 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 주로 다음과 같습니다

(3방향의 벡터합)과 오차 K는 EN60745-2-3 에 따라 산출됩니다: 표면 연마(다듬기):

3 601 JG3 3... 3 601 JG3 6.. 3 601 JG3 4.. 3 601 JG3 5.. EN60745-2-3 표준에 따라 산출된 소음 배출량. 전동공구의 A급 소음레벨은 주로 다음과 같습니다

(3방향의 벡터합)과 오차 K는 EN60745-2-3 에 따라 산출됩니다: 표면 연마(다듬기):

본 지침에 제시된 진동레벨은 표준 규격에서 지 정한 절차에 따라 측정되었으며, 전동공구를 서 로 비교할 때 활용할 수 있습니다. 진동하중을 임의로 평가할 때도 사용할 수 있습니다. 제시된 진동레벨은 전동공구의 주된 용도를 나타 냅니다. 전동공구를 다른 용도에 사용하거나 다 른 공구 비트를 사용한 경우, 혹은 점검이 제대 로 이뤄지지 않은 경우, 진동레벨에 차이가 발생 할 수 있습니다. 이로 인해 전 작업시간에 걸친 진동하중이 현저히 증가할 수 있습니다. 진동하중을 정확하게 평가하기 위해서는 장치가 꺼져 있거나, 혹은 켜져 있더라도 실제로 작동하 지 않은 시간을 고려해야 합니다. 이로 인해 전 작업시간에 걸친 진동하중이 현저히 감소될 수

진동 작용으로부터 작업자를 안전하게 보호하기 위해 추가적으로 다음과 같은 안전 조치가 필요 합니다: 전동공구 및 공구 비트 점검, 손의 온도 유지, 작업순서 점검.

지침: 전동공구 GWS 18V-10 C의 경우

Low Energy Module GCY 30-4가 액세서리로 제공되며, 전동공구 GWS 18V-10 SC의 경우 공급 품목에 포함되어 있습니다. Bluetooth

Low Energy Module GCY 30-4 관련 정보는 해당 사용 설명서를 참조하십시오.

충전기만이 귀하의 전동공구에 사용된 리튬–이온 배터리에 적합합니다. 지침: 배터리는 일부 충전된 상태로 공급됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처 음 사용하기 전에 배터리를 완전히 충전기에 충

리튬 이온 배터리는 항상 충전할 수 있으며, 이 로 인해 수명이 단축되지 않습니다. 충전을 하다 중간에 중지해도 배터리가 손상되지 않습니다. 리튬 이온 배터리는 “전자 셀 보호(ECP)” 기 능이 있어 과도하게 방전되지 않습니다. 배터리 가 방전되면 안전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이지 않습니다.

폐기처리에 관련된 지시 사항을 준수하십시오.

배터리 (8) 는 배터리 해제 버튼 (9) 이 실수로 눌려져 배터리가 빠지는 것을 방지하기 위해 잠 금장치가 이중으로 되어 있습니다. 전동공구에 배터리가 끼워져 있는 동안 배터리는 스프링으로 제 위치에 고정됩니다.

(8) 를 분리하려면 배터리 해제 버튼 (9) 을 누른 상태에서 배터리를 전동공구 앞쪽으로 당겨내십시오. 무리하게 힘을 가하지 마십시오. 배터리 충전 상태 표시기(배터리 형식 GBA 18V...)(그림 A 참조) 배터리 충전 상태 표시기 (27) 에 있는 세 개의 녹색 LED는 배터리 (8) 의 충전 상태를 나타냅 니다. 안전을 위하여 충전 상태의 확인은 전동공 구가 중지된 상태에서만 가능합니다. 버튼 (26) 을 누르면, 충전 상태가 표시됩니다. 배터리 (8) 가 분리된 상태에서도 표시 가능합니

LED 용량 연속등 3 x 녹색 ≥ 2/3 연속등 2 x 녹색 ≥ 1/3 연속등 1 x 녹색 < 1/3 점멸등 1 x 녹색 예비 버튼 (26) 을 눌렀는데도 LED가 켜지지 않으면, 배터리에 문제가 있는 것이므로 교체해야 합니 다.지침: 배터리 충전 상태는 사용자 인터페이스 (5) 에도 표시됩니다. (참조 „사용자 인터페이스(그 림 D 참조)“, 페이지436). 배터리 충전 상태 표시기(배터리 형식 GBA 18V 6.3Ah, ProCORE 18V...)(그림 B 참조) 배터리 충전 상태 표시기 (29) 에 있는 다섯 개 의 녹색 LED는 배터리의 충전 상태를 나타냅니 다. 안전을 위하여 충전 상태의 확인은 전동공구 가 중지된 상태에서만 가능합니다. 버튼 (28) 을 누르면, 충전 상태가 표시됩니다. 배터리가 분리된 상태에서도 표시 가능합니다. LED 용량 연속등 5 x 녹색 > 80 – 100 % 연속등 4 x 녹색 > 60 – ≤ 80% 연속등 3 x 녹색 > 40 – ≤ 60% 연속등 2 x 녹색 > 20 – ≤ 40% 연속등 1 x 녹색 > 0 – ≤ 20% 점멸등 1 x 녹색 0% 버튼 (28) 을 눌렀는데도 LED가 켜지지 않으면, 배터리에 문제가 있는 것이므로 교체해야 합니

지침: 배터리 충전 상태는 사용자 인터페이스 (5) 에도 표시됩니다. (참조 „사용자 인터페이스(그 림 D 참조)“, 페이지436).

위치가 작동하게 되면 상해를 입을 위험이 있습니

지침기기가 작동 중에 연마석이 깨지거나 안전반 이나 전동공구에 있는 홀더 장치가 손상된 경우 전동공구를 즉시 고객 서비스 센터에 보내야 합 니다, "고객 서비스 및 사용 안내" 단락에 나온

안전반의 코딩 홈과 홀 더가 일치하도록 안전 반 (11) 을 전동공구의 홀더에 끼우십시오. 이 때 해제 레버 (1) 를

안전반의 끝이 전동공 구 플랜지에 맞을 때까 지 안전반 (11) 을 스 핀들 칼라 위로 누르 고, 확실히 걸리는 소 리가 날 때까지 안전반

작업에 필요한 상태로 안전반 (11) 의 위치를 조절하십시오. 이때 해제 레버 (1) 를 위로 누른 상태로 안전반 (11) 을 원하는 위치로 돌립니다.

지침: 안전반 (11) 에 있는 코딩 홈에 따라 전동 공구 모델에 맞는 안전반만 조립할 수 있게 되어

절단작업용 안전반 (16)의 조립은 연마작업용 안 전반 (11) 을 조립하는 것과 같습니다. 절단 가이드가 있는 흡입 후드 절단작업용 안전반 (30) 의 조립은 연마작업용 안전반 (11) 을 조립하는 것과 같습니다.

(10). 보조 손잡이 (10) 는 작업 방법에 따라 기어 헤 드의 오른쪽이나 왼쪽에 장착할 수 있습니다. 진동 감소기능이 있는 보조 손잡이 진동 감소기능이 있는 보조 손잡이가 있어 진 동을 감소하므로 작업 이 수월하고 안전합니

손상된 보조 손잡이를 계속 사용하지 마십시오.

(20). 손 보호대(20)를 보조 손잡이 (10) 와 함께 고

위치가 작동하게 되면 상해를 입을 위험이 있습니

. 작업 시 매우 뜨거워지기 때문입니다. 한국어 | 433 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)434 | 한국어 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools 연삭 스핀들 (19) 의 기타 조립할 부품을 모두

연마공구를 조이거나 풀려면, 스핀들 잠금 버튼 (3) 을 눌러 연삭 스핀들을 잠급니다.

. 그렇게 하지 않으면 전 동공구가 손상될 수 있습니다.

연마공구의 치수를 확인하십시오. 구멍의 지름은 수용 플랜지에 정확히 맞아야 합니다. 변형 조각 이나 어댑터를 사용해서는 안 됩니다. 다이아몬드 절단석을 사용할 경우, 다이아몬드 절단석의 회전 방향 화살표와 전동공구의 회전 방향이 일치해야 하는 것에 주의하십시오(기어 헤드의 회전 방향 화살표 참조. 조립 순서는 도면에 나와 있습니다. 연마석/절단석을 고정하려면 다른 공구를 사용할 필요 없이 순간 교환 너트 (14) 를 사용합니다. 순간 교환 너트 (14) 는 직경이 최대 150 mm 이하인 연마석/절단석에만 사용하십시오.

연삭 스핀들을 잠그려 면 스핀들 잠금 버튼 (3)

교환 너트 (14) 를 조 이려면 순간 교환 너트 의 브래킷을 위쪽으로 젖힌 후 연마석을 시계 방향으로 힘껏 돌리십 시오. 그리고 나서 브 래킷을 아래쪽으로 젖 혀 순간 교환 너트를 고정시키십시오. 연마 석/절단석 가장자리 부 분은 충분히 조여지지

순간 교환 너트 (14) 가 제대로 고정되고, 손상되지 않았으면 너 트를 손으로 풀 수 있 습니다. 순간 교환 너 트를 풀려면 순간 교환 너트의 브래킷을 위쪽 으로 젖힌 후 연마석을 시계 반대 방향으로 힘 껏 돌리십시오. 꽉 끼 워진 순간 교환 너트는 절대로 공구를 사용하 지 말고 투핀 스패너를 사용하여 풀어야 합니

수용 플랜지 및 연마 석/절단석 조립 후 사 용하지 않는 연마 스핀 들 나사산 길이는 최소 4 mm여야 합니다. 전동공구가 작동을 멈 췄을 때 연마공구가 스 핀들에서 회전하는 일 이 없도록 연마공구가 제대로 안착되었는지 확인

수용 플랜지 (12) 의 중심 루트 면에 플라스틱 부품(O링)이 끼워져 있습니 다. O링이 분실되었거나 손상된 경우, 계속 사용하기 전에 수용 플랜지 (12) 를 반드시 교환해야 합니다.

고무판 (21) 을 연삭 스핀들 (19) 에 끼웁니다. 샌딩 페이퍼 (22) 를 고무 샌딩판 (21) 의 아랫 면에 대고 누릅니다. 원형 너트 (23) 에 끼우고 투핀 스패너로 조입니

컵 브러시/디스크 브러시는 연삭 스핀들 나사산 끝에 있는 연삭 스핀들 플랜지에 바짝 닿도록 연 삭 스핀들에 꽉 조여야 합니다. 컵 브러시와 디 스크 브러시는 양구 스패너로 조입니다.카바이드 컵 휠

이 사용 설명서에 나와 있는 모든 연마공구를 사

사용된 연마공구의 허용 속도 [rpm]와 원주 속 도 [m/s]는 적어도 다음의 도표에 나와 있는 수 치와 일치해야 합니다. 그러므로 항상 사용하는 연마공구의 레벨에 나와 있는 허용 속도와 원주 속도를 확인하십시오. 최대 [mm] [mm] D b d [min

82 – M 14 9000 80 기어 헤드 돌리기(GWS 18V-10 C)

위치가 작동하게 되면 상해를 입을 위험이 있습니

기어 헤드는 90° 간 격으로 돌릴 수 있습니 다. 특수한 작업을 할 경우 기어 헤드를 돌려 전원 스위치를 기기 조 작이 수월한 위치로 움 직일 수 있습니다. 예 를 들면 왼손잡이 작업

4개의 나사를 완전히 풀어 줍니다. 기어 헤드를 조심스럽게 하우징에 서 빼지 않은 상태에서 새로운 위치로 돌립니다. 4개의 나사를 다시 조입니다. 분진 및 톱밥 추출장치 납 성분을 포함한 페인트나 몇몇 나무 종류, 또 는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다. 떡갈나무나 너도밤나무와 같은 특정한 분진은 암 을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료(크로마트, 목재 보호제)와 혼합되면 암 을 유발시키게 됩니다. 석면 성분을 포함한 재료 는 오직 전문가가 작업을 해야 합니다. – 작업장의 통풍이 잘 되도록 하십시오. – 필터등급 P2에 해당되는 호흡 마스크를 사용하십

작업용 재료에 관해 국가가 지정한 규정을 고려

배터리가 안전하게 고정될 때까지 충전한 배터리 (8) 를 앞쪽에서 전동공구의 다리쪽으로 미십시

전동공구를 작동하려면 전원 스위치 (6) 를 앞쪽

전원 스위치 (6) 를 잠금 상태로 유지하려면 전 원 스위치 (6) 가 맞물려 고정될 때까지 더 앞으

전동공구의 전원을 끄려면, 전원 스위치 (6) 에 서 손을 떼거나 전원 스위치가 잠겨 있는 경우, 전원 스위치 (6) 를 잠깐 뒤쪽 아래로 눌렀다가

. 손상된 연마공구는 파손되어 이로 인해 상해를 입을 수 있습니다.

절단 부위에서 블로킹이 일어나는 등 급반동이 있을 경우 모터로의 전류 공 급이 중단될 수 있습니다. 이 경우 LED 작업등 (4) 은 흰색으로 깜박이 고 상태 표시기 (35) 는 적색으로 깜

전동공구를 다시 작동하려면 전원 스위치 (6) 를 꺼짐 위치로 돌린 후에 다시 스위치를 켜십시오. 한국어 | 435 Bosch Power Tools 1 609 92A 4B1 | (09.05.2018)436 | 한국어 1 609 92A 4B1 | (09.05.2018) Bosch Power Tools

재시동 보호장치는 전원이 차단되었다가 다시 들 어온 경우 전동공구가 임의로 다시 작동하는 것

재작동 보호 장치가 작동되고 있는 경우 상태 표 시기 (35) 는 적색으로 깜박입니다. 전동공구를 다시 작동하려면 전원 스위치 (6) 를 꺼짐 위치로 돌린 후에 다시 스위치를 켜십시오.

충돌 차단장치가 내장되어 있어 전동공구가 바닥 에 떨어지면 바로 전동공구가 꺼집니다. 이 경우 상태 표시기 (35) 은 적색으로 깜박입니다. 전동 공구를 다시 작동하려면 전원 스위치 (6) 를 꺼 짐 위치로 돌린 후에 다시 스위치를 켜십시오. 사용자 인터페이스(그림 D 참조) 사용자 인터페이스 (5) 는 전동공구의 회전속도 사전 조절 및 상태 표시 용도로 사용됩니다. 회전속도 사전 조절 선택(GWS 18V-10 SC) 작동 중에도 회전속도 조절 선택 버튼 (34) 을 눌러 요구되는 회전속도를 사전 조절할 수 있습니다. 다음의 도표에 나온 자료는 권장 수치입니다. 소재 사용 분야 비트 회전속도 사전

와이어 컵 브러시 1 4500 4000

연마작업 섬유 디스크 2 6000 5500 금속 연마작업 연마석 3 9000 7500 금속 절단작업 연마석 3 9000 7500 석재 절단작업 다이아몬드 절단

회전속도 단계의 제시된 값은 기준값입니다.

빠르게 작동되는 액세서리는 파손되어 분리될 수

배터리 충전 상태 표시 기(사용자 인터페이스) (32)

녹색 배터리 충전됨 – 황색 배터리 거의 방전됨 배터리를 금방 교체하거나 충전하십시

적색 배터리가 비어 있습니다 배터리를 교체하거나 충전하십시오.

황색 임계 수준의 온도에 도달함(모터, 전자

전동공구를 공회전 상태로 작동시킨 후

적색 전동공구가 과열되어 전원 꺼짐 전동공구를 식히십시오.전동공구 상태 표시기 (35)

녹색 상태 양호함 – 황색 임계 수준의 온도에 도달했거나 배터리

전동공구를 공회전 상태로 작동시킨 후 식히거나 배터리를 금방 교체 또는 충전

적색으로 점등됨 전동공구가 과열되었거나 배터리 방전

전동공구를 식히거나 배터리를 교체 또

적색으로 깜박임 급반동 차단장치, 재작동 방지 보호 장치 또는 충돌 차단장치가 작동됨 전동공구를 껐다가 다시 켜십시오. 청색 깜박임 전동공구가 모바일 단말기와 연결되어 있거나 설정 내역이 전송되고 있음

Low Energy Module GCY 30-4를 결합하면 전동공구에 다음과 같 은 연결 기능이 제공됩니다: – 등록 및 사용자 개별화 – 상태 점검, 경고 메시지 출력 – 일반 정보 및 설정 내역

Low Energy Module GCY 30-4 관련 정보는 해당 사용 설명서를 참조하십

. 작업 시 매우 뜨거워지기 때문입니다. 전동공구에 정전기가 일어나면 내장된 전자 제어 장치가 전동공구의 작동을 멈추게 합니다. 전동 공구를 재작동하려면 전원 스위치 (6) 를 다시

연마작업 시 접근 각도를 30° 에서 40°로 하 면 작업 결과가 아주 좋습니다. 전동공구를 적당 한 힘으로 앞뒤로 움직이십시오. 이로써 작업물 이 과열되지 않고, 탈색되지 않으며, 패이지도 않

팬 그라인딩 디스크(별매 액세서리 )를 사용하면 또한 곡면이나 측면에도 작업할 수 있습니다. 팬 그라인딩 디스크는 기존의 연마석에 비해 훨 씬 수명이 길고 소음이 적으며 연마 온도도 낮습

(16). 절단작업을 할 때 작업하려는 소재에 맞게 적당 한 힘으로 앞으로 밀어 작업하십시오. 절단석에 무리하게 힘을 가하지 말고 비스듬히 기울이거나 진동해서는 안됩니다. 잔여 회전을 하고 있는 절단석을 측면에서 압력 을 가해 정지해서는 안됩니다. 전동공구는 항상 회전 반대 방향으로 작업해 야 합니다. 그렇지 않 으면 절단선에서 저절 로 벗어날 위험이 있습

측면과 사각강을 절단 할 때 가장 작은 모서 리에서 시작하는 것이

석재를 절단할 경우 다이아몬드 절단석을 사용하

절단 가이드가 있는 흡입 후드 (30) 를 사용할 경우 석재 분진 처리용으로 허용된 진공 청소기 만 사용해야 합니다. 보쉬사는 적합한 진공 청소

켜고 절단 가이드의 앞 부분을 작업물에 댑니 다. 전동공구를 작업하 려는 소재에 맞게 적당 히 힘을 주어 앞으로

자갈이 많이 들어있는 콘크리트 등 특히 경도 가 높은 작업 소재에 절단작업을 할 때 다이아몬드 절단석이 과열되어 손상될 수 있습니다. 이때 다이아몬드 절단석이 회전하며 불꽃이 생깁니다. 이러한 경우 절단작업을 중지하고 다이아몬드 절 단석을 무부하 상태로 최고 속도로 잠시 공회전 시키며 냉각시킵니다. 작업 속도가 현저하게 늦어지고 회전하는 불꽃이 생기면 다이아몬드 절단석이 무디어진 것을 의미 합니다. 이 경우 석회질 사암 등의 연마재에 잠 깐 갈아주면 다시 날카로워 집니다.

들보 벽에 홈을 파는 작업을 할 때 DIN 규격 1053/1항이나 각국의 규정에 맞게 작업해야 합 니다. 이 규정은 반드시 준수해야 합니다. 작업을 시작하기 전에 담당 건축가나 건설 책임자와 상

올바른 배터리의 취급 방법 배터리를 습기나 물이 있는 곳에 두지 마십시오. 배터리를 –20 °C 에서 50 °C 온도 범위에서 만 저장하십시오. 예를 들면 배터리를 여름에 자 동차 안에 두지 마십시오. 가끔 배터리의 통풍구를 부드럽고 깨끗한 마른

충전 후 작동 시간이 현저하게 짧아지면 배터리 의 수명이 다한 것이므로 배터리를 교환해야 합

처리에 관련된 지시 사항을 준수하십시오. 보수 정비 및 서비스

위치가 작동하게 되면 상해를 입을 위험이 있습니

액세서리를 조심스럽게 취급하고 보관하십시오. AS 센터 및 사용 문의 AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서 도 찾아 볼 수 있습니다 - www.bosch-pt.com 보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입

문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십

포함되어 있는 리튬이온 배터리는 위험물 관련 규정을 따라야 합니다. 별도의 요구사항 없이 배 터리를 사용자가 직접 도로 상에서 운반할 수 있

제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항 을 준수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다. 표면이 손상되지 않은 배터리만 사용하십시오. 배터리의 접촉 단자면을 덮어 붙인 상태로 내부 에서 움직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.

전동공구, 배터리, 액세서리 및 포장 은 환경 친화적인 방법으로 재생할 수 있도록 분류하십시오. 전동공구와 충전용 배터리/배터리를 가정용 쓰레기로 처리하지 마십시오! 오직 EU 국가에만 해당: 더이상 사용할 수 없는 전동공구 및 사용한 충전 용 배터리/배터리는 유럽 가이드라인 2012/19/ EU 및 유럽 가이드라인 2006/66/EG에 따라 분리 수거하여 환경 규정에 맞춰 재활용해야 합

운반 단락에 나와 있는 지침을 참고하십시오. (참 조 „운반“, 페이지438).
