VC3012L - Aspirapolvere senza fili MAKITA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere a secco e a umido
Marca	Makita
Modello	VC3012L
Tensione (EU)	230 V ~
Frequenza	50/60 Hz
Potenza assorbita	1200 W (EU) / 840 W (AU)
Potenza collegata presa integrata	2400 W (EU)
Portata volumetrica	222 m³/h (130 cfm)
Depressione	250 mbar/hPa (100 inH₂O)
Livello sonoro (a 1 m)	62 dB(A) ±2
Vibrazione mano-braccio	<2,5 m/s²
Volume del serbatoio	30 L
Dimensioni (L × P × A)	385 × 485 × 500 mm
Peso (con accessori)	10 kg
Classe di protezione	I
Tipo di protezione	IPX4
Classe di polveri	L (per polveri con VLE > 1 mg/m³)
Lunghezza del cavo	7,5 m
Funzioni principali	Accensione/spegnimento automatico, pulizia del filtro, aspirazione di liquidi e polveri secche, collegamento utensile elettrico
Sicurezza	Galleggiante di arresto, interruttore di sovraccarico, protezione UV
Ricambi	Elemento filtrante (P-70219), Sacchetto filtro (107418007), Sacchetto di evacuazione (P-70297)

Domande frequenti - VC3012L MAKITA

Come utilizzare l'aspirapolvere per aspirare liquidi?

Prima di aspirare liquidi, rimuovere sempre il sacchetto filtro. Verificare il funzionamento del galleggiante. Se si forma schiuma o fuoriesce liquido, arrestare immediatamente l'apparecchio e svuotare il serbatoio.

Come pulire il filtro quando la potenza di aspirazione diminuisce?

Accendere l'aspirapolvere, chiudere l'orifizio dell'ugello con il palmo della mano, quindi premere il pulsante di pulizia del filtro almeno tre volte per 2 secondi. Se la potenza rimane bassa, sostituire il filtro.

Cosa fare se il motore non si avvia?

Controllare il fusibile di rete e riarmarlo se necessario. Se l'interruttore di protezione contro il sovraccarico è intervenuto, lasciare raffreddare l'aspirapolvere per circa 5 minuti; se non si riavvia, contattare il servizio post-vendita Makita.

Posso collegare un utensile elettrico all'aspirapolvere?

Sì, l'aspirapolvere è dotato di una presa integrata. Utilizzarla solo per gli scopi specificati nel manuale. Prima di collegare un utensile, spegnere l'aspirapolvere e l'utensile. Rispettare la potenza collegata massima indicata (2400 W per l'UE).

Quali sono le istruzioni di sicurezza importanti?

Non aspirare mai materiali ardenti, infiammabili, esplosivi o aggressivi. Utilizzare l'apparecchio solo all'interno e proteggerlo dai raggi UV. Prima di qualsiasi manutenzione, scollegare la spina di rete. Non spruzzare acqua sulla parte superiore.

Come sostituire il sacchetto per la polvere?

Scollegare l'apparecchio. Aprire il serbatoio, rimuovere il sacchetto pieno e smaltirlo secondo le normative. Installare un nuovo sacchetto filtro (rif. 107418007) assicurandosi che sia ben posizionato. Richiudere il serbatoio.

Cosa fare se si forma schiuma durante l'aspirazione di liquidi?

Arrestare immediatamente l'apparecchio e svuotare il serbatoio dello sporco. La schiuma può danneggiare il motore. Controllare il galleggiante e assicurarsi che funzioni correttamente prima di riprendere l'aspirazione.

L'aspirapolvere può essere utilizzato per polveri pericolose?

Sì, è classificato L per polveri con un valore limite di esposizione superiore a 1 mg/m³. Per polveri più pericolose, utilizzare un aspirapolvere di classe superiore. Il ricambio d'aria deve essere sufficiente se l'aria di scarico ritorna nell'ambiente.

Come effettuare la manutenzione dell'aspirapolvere dopo l'uso?

Scollegare la spina di rete. Svuotare e pulire il serbatoio. Controllare lo stato del filtro e pulirlo se necessario. Pulire la guarnizione tra la parte superiore e il serbatoio. Conservare l'apparecchio in un luogo asciutto e al riparo dal gelo.

Dove trovare i ricambi?

I ricambi originali Makita sono disponibili presso il servizio post-vendita o i rivenditori autorizzati. I riferimenti sono: elemento filtrante P-70219, sacchetto filtro 107418007, sacchetto di evacuazione P-70297. Consultare anche il sito www.makita.com per le viste esplose.

MANUALE UTENTE VC3012L MAKITA

Istruzioni originali

Original driftsinstruks

Bruksanvisning i original

Original brugsanvisning

Alkuperäiset ohjeet

Manual original

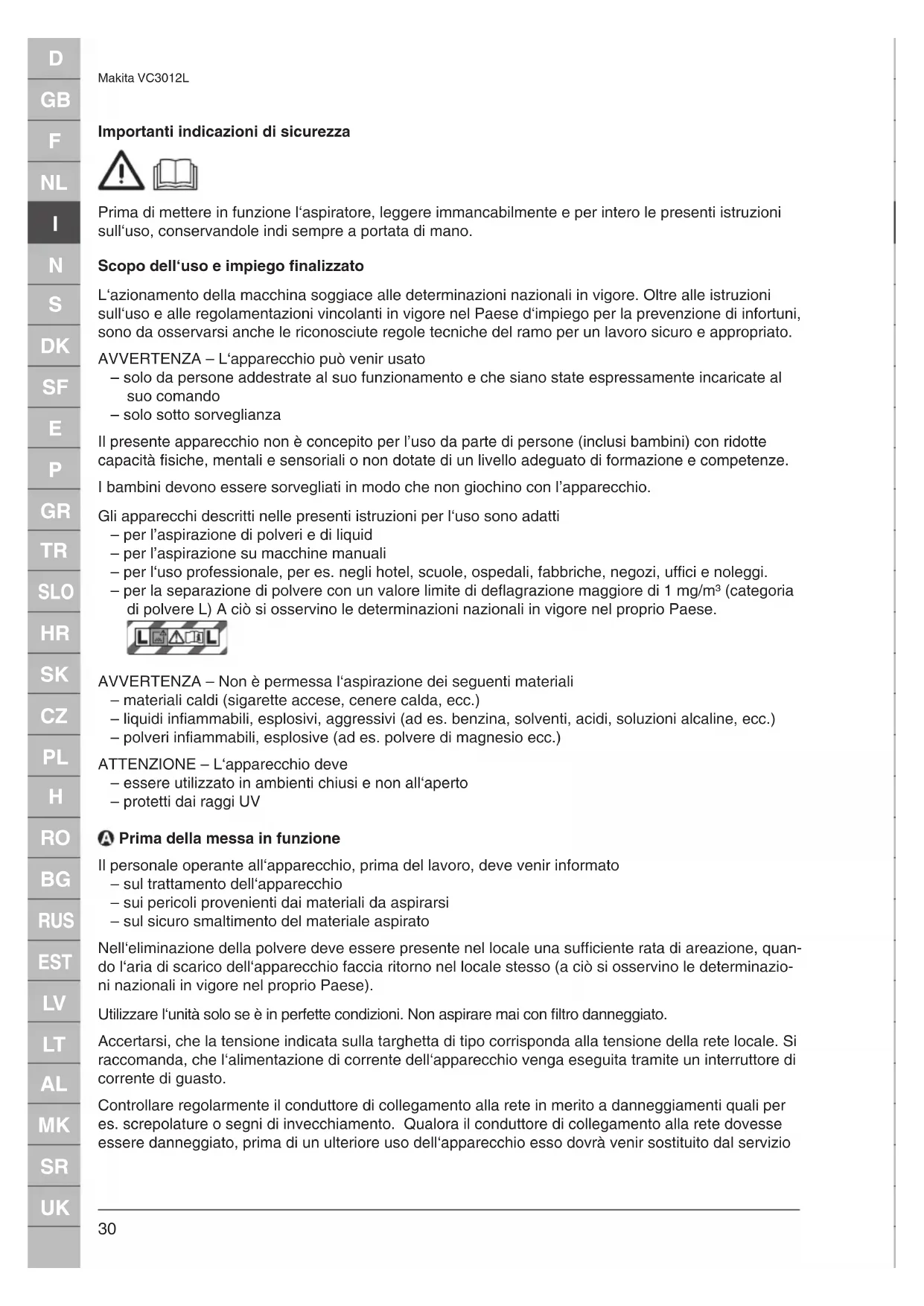

Importanti indicazioni di sicurezza

Prima di mettere in funzione l'aspiratore, leggere immancabilmente e per intero le presenti istruzioni sull'uso, conservandole indi sempre a portata di mano.

Scopo dell'uso e impiego finalizzato

L'azionamento della macchina soggiace alle determinazioni nazionali in vigore. Oltre alle istruzioni sull'uso e alle regolamentazioni vincolanti in vigore nel Paese d'impiego per la prevenzione di infortuni, sono da osservarsi anche le riconosciute regole tecniche del ramo per un lavoro sicuro e appropriato.

AVVERTENZA – L'apparecchio può venir usato

– solo da persone addestrate al suo funzionamento e che siano state espressamente incaricate al suo comando
- solo sotto sorveglianza

Il presente apparecchio non è concepito per l'uso da parte di persone (inclusi bambini) con ridotte capacità fisiche, mentali e sensoriali o non dotate di un livello adeguato di formazione e competenze.

I bambini devono essere sorvegliati in modo che non giochino con l'apparecchio.

Gli apparecchi descritti nelle presenti istruzioni per l'uso sono adatti

• per l'aspirazione di polveri e di liquid
• per l'aspirazione su macchine manuali
• per l'uso professionale, per es. negli hotel, scuole, ospedali, fabbriche, negozi, uffici e noleggi.
• per la separazione di polvere con un valore limite di deflagrazione maggiore di 1 mg/m ^3 (categoria di polvere L) A ciò si osservino le determinazioni nazionali in vigore nel proprio Paese.

AVVERTENZA – Non è permessa l'aspirazione dei seguenti materiali

– materiali caldi (sigarette accese, cenere calda, ecc.)
– liquidi infiammabili, esplosivi, aggressivi (ad es. benzina, solventi, acidi, soluzioni alcaline, ecc.)
- polveri infiammabili, esplosive (ad es. polvere di magnesio ecc.)

ATTENZIONE – L'apparecchio deve

• essere utilizzato in ambienti chiusi e non all'aperto
  – protetti dai raggi UV

A Prima della messa in funzione

Il personale operante all'apparecchio, prima del lavoro, deve venir informato

– sul trattamento dell'apparecchio
- sui pericoli provenienti dai materiali da aspirarsi
– sul sicuro smaltimento del materiale aspirato

Nell'eliminazione della polvere deve essere presente nel locale una sufficiente rata di areazione, quando l'aria di scarico dell'apparecchio faccia ritorno nel locale stesso (a ciò si osservino le determinazioni nazionali in vigore nel proprio Paese).

Utilizzare l'unità solo se è in perfette condizioni. Non aspirare mai con filtro danneggiato.

Accertarsi, che la tensione indicata sulla targhetta di tipo corrisponda alla tensione della rete locale. Si raccomanda, che l'alimentazione di corrente dell'apparecchio venga eseguita tramite un interruttore di corrente di guasto.

Controllare regolarmente il conduttore di collegamento alla rete in merito a danneggiamenti quali per es. screpolature o segni di invecchiamento. Qualora il conduttore di collegamento alla rete dovesse essere danneggiato, prima di un ulteriore uso dell'apparecchio esso dovrà venir sostituito dal servizio

della Makita oppure da un elettricista, onde evitare evenutali pericoli. Sostituire il conduttore di collegamento alla rete solo con tipi determinati nelle istruzioni per l'uso.

Utilizzare come prolunga esclusivamente i materiali indicati esplicitamente dal produttore o modelli qualitativamente superiori.

Nell'impiego di un conduttore di prolunga osservarne la sezione minima dello stesso:

Lunghezza del filo Sezione
	< 16 A < 25 A
fino 20 m 1,5 mm	^2	2,5 mm^2
da 20 a 50 m 2,5 mm	^2	4,0 mm^2

B Comandi

Posizione dell'interruttore Funzionamento
I Acceso
0 Spento
AUTO Auto-On/Off

© Aspirazione di liquidi

Prima dell'aspirazione di liquidi si deve togliere immancabilmente il sacchetto a filtro.

ATTENZIONE – Controllare la funzione del galleggiante.

AVVERTENZA – Ad una formazione di schiuma o ad una perdita di liquido interrompere immediata- mente il lavoro e svuotare il contenitore dello sporco.

D Pulizia dell'elemento filtrante

Quando cala la potenza di aspirazione:

1. Accenderel'aspiratore
2. Con il palmo della mano tappare l'apertura della bocchetta o del tubo d'aspirazione.

3. Premere almeno tre volte per 2 secondi il bottone di azionamento della pulizia del filtro. Con ciò ne verranno ripulite dalla polvere ivi depositata le lamelle dell'elemento filtrante con il flusso d'aria che così si genera.

4. Se la potenza di aspirazione è troppo bassa dopo la pulizia del filtro: sostituire il filtro.

E Collegamento dell'apparecchio elettrico

ATTENZIONE! Per gli apparecchi collegati alla presa dell'aspiratore sono da osservarsi le loro istruzioni per l'uso e le indicazioni di sicurezza ivi contenute.

Far uso della presa di corrente sull'apparecchio solo per gli scopi determinati dalle istruzioni sull'uso.

Prima dell'inserimento di un apparecchio nella presa:

1. Spegnerel'aspiratore
2. Spegnere l'apparecchio da collegarsi

F + G Manutenzione, pulizia e riparazione

Eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni sull'uso. Prima della pulizia e manutenzione dell'aspiratore staccare tassativamente la spina di rete. Mai spruzzare con acqua la parte superiore dell'aspiratore. Pericolo per le persone, pericolo di cortocircuito.

L'utilizzo di pezzi di ricambio ed accessori non originali può compromettere la sicurezza operativa della macchina. Utilizzare esclusivamente pezzi di ricambio ed accessori Makita.

Per la manutenzione e pulizia l'apparecchio deve venir trattato in modo tale, da non provocare pericoli per il personale addetto alla manutenzione e per altre persone.

Sul luogo della manutenzione — far uso di un'areazione forzata con filtro

• indossare indumenti di protezione
• ripulire il luogo della manutenzione in modo tale da impedire che sostanze pericolose si disperda- no nei dintorni

Nei lavori di manutenzione e di riparazione tutti quei pezzi inquinati che non si siano potuti ripulire in modo soddisfacente, devono

• venir impaccati in sacchetti ermetici
• venir smaltiti in armonia con le prescrizioni di smaltimento in vigore

Come minimo una volta all'anno si impone una revisione tecnica inerente la polvere fatta eseguire dal servizio della Makita o da una persona competente, per es. in merito a danni al filtro, alla tenuta pneumatica dell'apparecchio e alla funzionalità dei dispositivi di controllo.

Smaltimento di elementi filtranti, sacchetti filtro e sacchetti di smaltimento

Scartare gli elementi filtranti, sacchetti filtro e sacchetti di smaltimento secondo le normative nazionali.

Trasporto

Prima del trasporto chiudere tutti i ganci di blocco del contenitore dello sporco. Non ribaltare l'apparecchio, se vi è presenza di liquido nel contenitore dello sporco. Non sollevare l'apparecchio con ganci da gru.

Immagazzinamento

ATTENZIONE – Immagazzinare la macchina in locali asciutti e al riparo dal gelo.

Riciclaggio della macchina

Secondo la direttiva europea 2012/19/CE inerente gli apparecchi elettrici ed elettronici fuori uso, essi dovranno venir raccolti separatamente e riciclati in un modo in armonia ecologica. In caso di interrogativi si prega di rivolgersi alla propria amministrazione comunale o al più vicino rivenditore.

Garanzia

Sia per la garanzia che per le prestazioni valgono le nostre condizioni commerciali generali. Con la riserva di modifiche nel corso di innovazioni tecniche.

Pezzi di ricambio ed accessori

Denominazione Nr. di ordin.
Elemento filtrante P-70219
Sacchetti filtro il tessuto non tessuto 107418007
Sacchetto di smaltimento P-70297

Disegno esploso e liste parti sono disponibili sul nostro sito internet: www.makita.com

Eliminazione dei guasti

Guasto Causa Eliminazione
‡ Il motore non funziona > È intervenuto il fusibile della presa di collegamento.> È intervenuta la protezione da sovraccarico.		• Inserire il fusibile.• Spegnere l'aspiratore e farlo raffreddare per ca. 5 minuti; se poi l'aspiratore non può essere riacceso, rivolgersi al servizio di assistenza tecnica Makita.
‡ Il motore non funziona in automatico	> Attrezzo elettrico difettoso o non collegato correttamente.	• Controllare il funzionamento dell'attrezzo elettrico o collegare saldamente la spina.
‡ Potenza di aspirazione ridotta >	Regolazione della potenza di aspirazione impostata su un valore troppo basso.> Tubo di aspirazione/Ugello intasato.> Guarnizione/Bordo del contenitore tra la parte superiore dell'aspiratore e il contenitore per lo sporco sporco/difettoso.> Sacchetto filtrante pieno. • Vedere la sezione "Sostituzione del sacchetto filtrante".> Elemento filtrante imbrattato. • Vedere la sezione "Pulizia dell'elemento filtrante" o "Sostituzione dell'elemento filtrante".	• Impostare la potenza di aspirazione secondo la sezione "Regolazione della potenza di aspirazione".• Pulire il tubo di aspirazione/ l'ugello.• Pulire/Sostituire la guarnizione.
‡ In caso di aspirazione di liquidi, nessuna potenza di aspirazione	> Contenitore pieno (il galleggiante chiude l'apertura di aspirazione).	• Spegnere l'apparecchio. Svuotare il contenitore.
‡ Variazioni di tensione > Impedenza troppo elevata dell'alimentazione di tensione.		• Usare un cavo di prolunga adatto (vedere il capitolo "Caratteristiche tecniche").• Collegare l'apparecchio ad un'altra presa più vicina alla scatola dei fusibili. Quando nel punto di trasferimento l'impedenza è ≤ 0,15 Ω non sono da aspettarsi variazioni di tensione.

Solo per i paesi europei

Dichiarazione CE di conformità

Makita dichiara che le macchine seguenti:

Denominazione dell'utensile: Aspiratore per impiego a secco e a umido

N. modello/Tipo: VC3012L

sono conformi alle seguenti direttive europee:

2006/42/CE, 2014/30/UE, 2011/65/UE

Sono prodotte in conformità agli standard o ai documenti standardizzati riportati di seguito:

EN 60335-1:2012 + A11:2014, EN 60335-2-69:2012

Il documento tecnico ai sensi della Direttiva europea 2006/42/CE è disponibile presso:

Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

06.06.2016

Yasushi Fukaya

Director

Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Dati tecnici

Makita VC3012L
		EU/RU AU CH GB 230 V CDN
Tensione V 230 240 230 120
Frequenza di rete Hz 50 60
Valore di potenza assorbita / corrente nominale	W / A 1200	840 / 7
Potenza allacciata della presa dell'apparechio	W	2400	1200	1100	1750	600
Totale potenza allacciata	W	3600	2400	2300	2950	1440
Fusibili di rete	A	16	10		13	15
Volume portata (aria)	m3/h (cfm)	222 (130)				192 (113)
Depressione	mbar / hPa (inH2O)	250 / 250 (100)				230 / 230 (92)
Livello pressione acustica, ISO 3744	dB(A)	62 ±2
Rumorosità di funzionamento	dB(A)	59 ±2
Vibrazioni al sistema manobraccio	m/s2	<2,5
Filo collegamento rete: lunghezza	m	7,5
Filo collegamento rete: tipo H07RN-F 3G1,5 mm2						SJTW-A AWG14/3
Categoria di protezione e tipo		I
Tipo di protezione (antispruzzi d'acqua)		IPX4
Grado di schermatura		EN 55014-1
Categoria di polvere		L
Volume contenitore	I (UKgal / USgal)	30 (6,6 / 8,9)
Lunghezza	mm (in)	385 (15,2)
Larghezza	mm (in)	485 (19,1)
Altezza	mm (in)	500 (19,7)
Peso con accessori (al netto, in applicazione più comune)	kg (lb)	10 (22)
