KASUTUSJUHEND VC3012L MAKITA

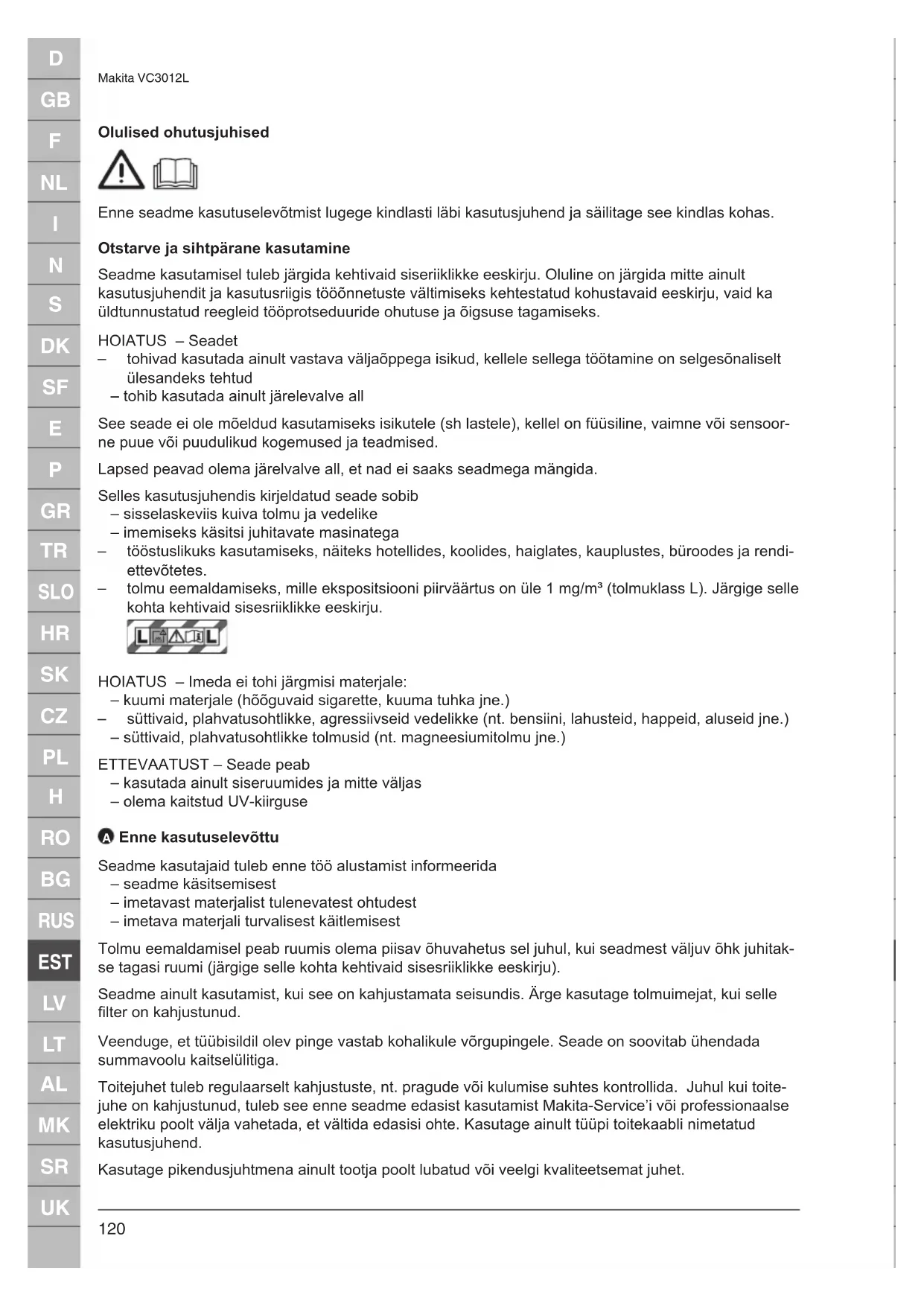

Makita VC3012L Olulised ohutusjuhised Enne seadme kasutuselevõtmist lugege kindlasti läbi kasutusjuhend ja säilitage see kindlas kohas. Otstarve ja sihtpärane kasutamine Seadme kasutamisel tuleb järgida kehtivaid siseriiklikke eeskirju. Oluline on järgida mitte ainult kasutusjuhendit ja kasutusriigis tööõnnetuste vältimiseks kehtestatud kohustavaid eeskirju, vaid ka üldtunnustatud reegleid tööprotseduuride ohutuse ja õigsuse tagamiseks. HOIATUS – Seadet – tohivad kasutada ainult vastava väljaõppega isikud, kellele sellega töötamine on selgesõnaliselt ülesandeks tehtud – tohib kasutada ainult järelevalve all See seade ei ole mõeldud kasutamiseks isikutele (sh lastele), kellel on füüsiline, vaimne või sensoor- ne puue või puudulikud kogemused ja teadmised. Lapsed peavad olema järelvalve all, et nad ei saaks seadmega mängida. Selles kasutusjuhendis kirjeldatud seade sobib – sisselaskeviis kuiva tolmu ja vedelike – imemiseks käsitsi juhitavate masinatega – tööstuslikuks kasutamiseks, näiteks hotellides, koolides, haiglates, kauplustes, büroodes ja rendi- ettevõtetes. – tolmu eemaldamiseks, mille ekspositsiooni piirväärtus on üle 1 mg/m³ (tolmuklass L). Järgige selle kohta kehtivaid sisesriiklikke eeskirju. HOIATUS – Imeda ei tohi järgmisi materjale: – kuumi materjale (hõõguvaid sigarette, kuuma tuhka jne.) – süttivaid, plahvatusohtlikke, agressiivseid vedelikke (nt. bensiini, lahusteid, happeid, aluseid jne.) – süttivaid, plahvatusohtlikke tolmusid (nt. magneesiumitolmu jne.) ETTEVAATUST – Seade peab – kasutada ainult siseruumides ja mitte väljas – olema kaitstud UV-kiirguse

Enne kasutuselevõttu Seadme kasutajaid tuleb enne töö alustamist informeerida – seadme käsitsemisest – imetavast materjalist tulenevatest ohtudest – imetava materjali turvalisest käitlemisest Tolmu eemaldamisel peab ruumis olema piisav õhuvahetus sel juhul, kui seadmest väljuv õhk juhitak- se tagasi ruumi (järgige selle kohta kehtivaid sisesriiklikke eeskirju). Seadme ainult kasutamist, kui see on kahjustamata seisundis. Ärge kasutage tolmuimejat, kui selle lter on kahjustunud. Veenduge, et tüübisildil olev pinge vastab kohalikule võrgupingele. Seade on soovitab ühendada summavoolu kaitselülitiga. Toitejuhet tuleb regulaarselt kahjustuste, nt. pragude või kulumise suhtes kontrollida. Juhul kui toite- juhe on kahjustunud, tuleb see enne seadme edasist kasutamist Makita-Service’i või professionaalse elektriku poolt välja vahetada, et vältida edasisi ohte. Kasutage ainult tüüpi toitekaabli nimetatud kasutusjuhend. Kasutage pikendusjuhtmena ainult tootja poolt lubatud või veelgi kvaliteetsemat juhet.D

Makita VC3012L Veenduge selles, et juhe vastaks minimaalsele ristlõikele: Kaabli pikkus Ristlõige < 16 A < 25 A kuni 20 m 1,5 mm

Kasutamine Lüliti asend Funktsioon I Sisse 0 Väljas AUTO Auto-On/Off

Vedelike imemine Enne vedelike kiirenenud, alati eemaldada lter kotti. ETTEVAATUST – Kontrollige, et oat töötab korralikult. HOIATUS – Vahu tekkimisel või vedeliku lekkimise korral tuleb töö viivitamatult peatada ja mustusea- num tühjendada.

Filtri puhastamine Kui imemisvõimsus väheneb:

1. Tolmuimeja sisselülitamine

2. Käega düüsi- või imemisvooliku ava sulgeda.

3. Vajutage kolm korda ette vähemalt 2 sekundit ltri puhastamine nupu. Filtrilamellid puhastatakse

tekkiva õhuvoolu abil.

4. Kui imemisvõimsust on liiga madal ltri puhastamise järel: asendage lter.

Elektriseadme ühendamine TÄHELEPANU! Seadme pistikupessa ühendatud seadmete puhul järgida nende kasutusjuhendeid ning neis sisalduvaid ohutuseeskirju. Seadmel olevat pistikupesa kasutada tuleb kasutada ainult kasutusjuhendis kirjeldatud otstarbeks. Enne mõne seadme ühendamist seadme pistikusse:

1. Lülitage tolmuimeja välja.

2. Lülitage ühendatav seade välja.

Hooldus, puhastamine ja remont Läbi tohib viia ainult kasutusjuhendis kirjeldatud hooldustöid. Enne seadme puhastamist ja hooldamist tuleb see alati vooluvõrgust eemaldada. Tolmuimeja ülaosa ei tohi kunagi veega pihustada: tekib oht inimestele, lühiühenduse oht. Mitteoriginaalsete varuosade ja tarvikute kasutamine võib mõjutada seadme ohutust. Kasutage üks- nes Makita varuosi ja tarvikuid. Seadet tuleb hooldamisel ja puhastamisel käsitseda selliselt, et seejuures ei tekiks ohtu ei hooldusper- sonalile ega teistele isikutele. Seadme hooldamise piirkonnas – kasutage ltriga sundventilatsiooni – kandke kaitseriietust – puhastage hoolduspiirkond selliselt, et mitte mingeid ohtlikke aineid ei pääseks keskkonda Hooldus- ja puhastustööde tegemisel tuleb kõik saastunud osad, mida ei õnnestunud rahuldavalt puhastada – pakkida hermeetilistesse kottidesse – kõrvaldada kooskõlas selleks kehtivate eeskirjadegaD

Makita VC3012L Vähemalt kord aastas tuleb lasta Makita klienditeeninduses või vastava väljaõppega isikul viia läbi tolmutehniline ülevaatus, nt ltri kahjustuse, seadme õhutiheduse ja kontrollseadiste funktsioneerimise kohta. Eemalda lter element, kotid ja sealt prügikotid Eemalda lter element, kotid ja sealt prügikotidkotid evakueerimine vastavalt siseriiklikele eeskirjadele. Transport Enne seadme transportimist tuleb sulgeda mahuti kõik lukustused. Seadet mitte kallutada, kui mahutis on vedelik Seadet kraana konksu otsas mitte üles tõsta. Hoidmine ETTEVAATUST – Hoidke seadet kuivas kohas ja külma eest kaitstult. Seadme jäätmekäitlus Vastavalt Euroopa direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta tuleb kasutatud elektriseadmed eraldi koguda ja viia keskkonnasõbralikku jäätmekäitluspunkti. Küsi- muste korral pöörduge oma kohaliku omavalitsuse või edasimüüja poole. Garantii Garantii osas kehtivad meie üldised müügitingimused. Õigus tehniliste uuenduste tegemiseks on reserveeritud. Varuosad ja tarvikud Nimetus Tellimisnumber Filter P-70219 Fliisist ltrikotid 107418007 Prügikott P-70297 Explosion joonised ja nende osade nimekirjad võib leida meie kodulehel: www.makita.com Rikete kõrvaldamine Rike Põhjus Rikke kõrvaldamine ‡ Mootor ei tööta > Võrgu pistikupesa kaitse on väljas.

• Lülitage võrgu kaitse sisse. > Liigkoormuskaitse on aktiveerunud.

• Lülitage tolmuimeja välja ja laske sellel ca. 5 minutit jahtuda. Kui tolmuimeja siis uuesti ei käivitu, pöörduge Makita klienditeenindusse. ‡ Mootor ei tööta automaatrežiimil > Elektritööriist on defektne või ei ole õigesti ühendatud.

• Kontrollige, kas elektritööriist on töökorras ja/või kas pistik on korralikult ühendatud. ‡ Vähenenud imemisvõimsus > Imemistugevuse regulaator on seadistatud liiga madalale imemisvõimsusele

• Seadistage imemistugevus jao „Imemistugevuse regulaator” järgi. > Imemisvoolik/otsak on ummistunud.

• Puhastage imemisvoolik/otsak. > Tihend mahuti ja tolmuimeja ülemise osa vahel on defektne või puudub.

• Uuendage tihend. > Filtrikott on täis. • Vt „Filtrikoti vahetamine“.D

Makita VC3012L Rike Põhjus Rikke kõrvaldamine > Filter on määrdunud. • Vt „Filtri puhastamine” , „Filtri vahetamine”. ‡ Märgkoristusel puudub imemisvõimsus > Prügimahuti on täis. • Lülitage tolmuimeja välja. Tühjendage prügimahuti. ‡ Pinge kõikumised > Toitevõrgu liiga suur impedants.

• Kasutada sobivat pikendusjuhe (vt jaotist „Tehnilised andmed“).

• Ühendage tolmuimeja teise pistikupessa, mis asub elektrikilbile lähemal. Pinge kõikumist üle 7 % ei peaks esinema, kui impedants on toitepunktis ≤ 0.15 Ω. Ainult Euroopa riigid EÜ vastavusdeklaratsioon Makita deklareerib, et alljärgnev(ad) masin(ad): Masina tähistus: Tolmuimeja märg- ja kuivkoristuseks Mudeli nr/tüüp: VC3012L Vastavad alljärgnevatele Euroopa Parlamendi ja nõukogu direktiividele: 2006/42/EÜ , 2014/30/EL, 2011/65/EL Need on toodetud vastavalt järgmistele standarditele või standardiseeritud dokumentidele: EN 60335-1: 2012 + A11:2014, EN 60335-2-69:2012 Tehniline fail, mis on kooskõlas direktiiviga 2006/42/EÜ, on saadaval ettevõttes: Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita VC3012L Tehnilised andmed Makita VC3012L EU/RU AU CH GB 230 V CDN Võrgupinge V 230 240 230 120 Võrgusagedus Hz 50 60 Võimsustarve / Nimivool W / A 1200 840 / 7 Pistikupesa võimsus W 2400 1200 1100 1750 600 Võimsustarve W 3600 2400 2300 2950 1440 Võrgukaitse A 16 10 13 15 Õhuvoolu tugevus m³/h (cfm) 222 (130) 192 (113) Alarõhk mbar / hPa (inH

250 / 250 (100) 230 / 230 (92) Helirõhu tase 1m kaugusel, ISO 3744 dB(A) 62 ±2 Müratase dB(A) 59 ±2 Kätele vibratsiooniga m/s² <2,5 Toitejuhtme pikkus m 7,5 Toitejuhtme tüüp H07RN-F 3G1,5 mm² SJTW-A AWG14/3 Kaitseklass I Kaitse liik IPX4 Raadiohäirete kõrvaldamise aste EN 55014-1 Tolmuklass L Prügimahuti maht l (UKgal / USgal) 30 (6,6 / 8,9) Laius mm (in) 385 (15,2) Sügavus mm (in) 485 (19,1) Kõrgus mm (in) 500 (19,7) Kaal koos. tarvikud (net, kõige levinum taotlus) kg (lb) 10 (22)D
