Tehnilised omadused	Industriaalne tolmuimeja HEPA-filtriga, imemisvõimsus 2400 W, paagi maht 42 L, müratase 59 dB.
Kasutamine	Mõeldud tolmu ja prahi imemiseks ehitusplatsidel, ideaalne ehitus- ja renoveerimistöödeks.
Hooldus ja remont	Pesukõlblik HEPA-filter, paak on hõlpsasti ligipääsetav kiireks puhastamiseks, varuosad on saadaval.
Ohutus	Varustatud ülekoormuskaitsesüsteemiga, vastab kehtivatele kodumasinate ohutusstandarditele.
Üldinfo	Kaal 12 kg, kompaktne suurus lihtsaks transportimiseks, 3-aastane garantii.

Korduma kippuvad küsimused - VC4210L MAKITA

Kuidas alustada MAKITA VC4210L tolmuimejat?

Tolmuimeja käivitamiseks ühendage see elektripistikusse ja vajutage seejärel juhtpaneelil asuvat sisselülitusnuppu.

Kuidas tühjendada tolmuimeja paaki?

Paagi tühjendamiseks ühendage tolmuimeja toiteallikast lahti, keerake paak vastupäeva lahti ja tühjendage sisu prügikasti.

Tolmuimeja ei lülitu sisse, mida teha?

Kontrollige esmalt, kas tolmuimeja on korralikult ühendatud. Veenduge ka, et pistikupesa töötab, ühendades sinna mõne teise seadme. Kui probleem püsib, vaadake lisainfot kasutusjuhendist.

Kuidas puhastada või vahetada tolmuimeja filter?

Filtri puhastamiseks eemaldage see pesast, loputage sooja veega ja laske täielikult kuivada enne tagasi panemist. Vahetamiseks hankige sobiv varufilter ja järgige juhendi juhiseid.

Milliseid prahiliike saab MAKITA VC4210L tolmuimejaga imeda?

MAKITA VC4210L on mõeldud kuivade ja märgade prahiliikide imemiseks, sealhulgas tolm, puidulaastud ja vedelikud. Vältige süttivate või söövitavate materjalide imemist.

Kuidas vähendada tolmuimeja müra?

Veenduge, et tolmuimeja seisab stabiilsel pinnal ja kõik tarvikud on korralikult kinnitatud. Müra vähendamiseks võite kasutada ka vaipa või pehmet pinda.

Mis on MAKITA VC4210L tolmuimeja paagi maht?

MAKITA VC4210L tolmuimeja paagi maht on 42 liitrit.

Tolmuimeja teeb ebatavalist müra, mida kontrollida?

Kontrollige, kas voolikusse või tarvikutesse on kinni jäänud esemeid. Veenduge ka, et filter on puhas ja õigesti paigaldatud. Kui müra püsib, pöörduge spetsialisti poole.

Kuidas tolmuimejat õigesti hoiustada?

Pärast kasutamist puhastage tolmuimeja, tühjendage paak ja hoidke seda kuivas jahedas kohas, eemal niiskusest ja ekstreemsetest temperatuuridest.

Milliseid ohutusmeetmeid tuleb tolmuimejat kasutades järgida?

Kandke alati kaitsevahendeid, nagu prillid ja mask. Ärge imetage teravaid esemeid ega süttivaid vedelikke ning ärge jätke tolmuimejat järelevalveta.

KASUTUSJUHEND VC4210L MAKITA

Algupärane kasutusjuhend

1 Vooliku konks
2 Käepide
3 Tarvikute asendid
4 Kiiruse juhtelement
5 Lüliti
6 Seadme all olev ratas
7 Mahuti
8 Sisselaskeliitmik
9 Riiv
10 Seadme pistikupesa

Piltidega kiirkasutusjuhend

Piltidega kiirkasutusjuhend on möeldud abiks seadme kasutusele võtmisel, sellega töötamisel ja selle hoiustamisel. Juhend on jagatud 4 ossa, mida tähistavad sümbolid:

A

Enne käivitamist

ENNE KASUTAMIST LUGEGE KASUTUSJUHEND LÄBI!

A1 - Tarvikute lahtipakkimine
A2 - Filtrikoti paigaldus
A3 - Ühekordselt kasutatava koti paigaldus
A4 - Vooliku lisamine ja kasutamine
A5 - Tarvikute paigaldamine
A6 - Adapterplaadi paigaldus
A7 - Tõstekäepideme paigaldus

B

Juhtimine/kasutamine

B1 - AutoClean filtri puhastussüsteem
B2 - Juhtme ja vooliku hoidik

C

Elektriseadmete ühendamine

C1 - Mootortööriista kohandamine

D

Hooldus:

D1 - Filtrikoti välja vahetamine
D2 - Ühekordselt kasutatava koti välja vahetamine
D3 - Filtri välja vahetamine
D4 - Mootori jahutusõhu hajuti puhastamine
D5 - Tihendite ja ujuki puhastamine

Sisu

1 Ohutusjuhised 229

1.1 Juhiseid tähistavad sümbolid 229
1.2 Kasutusjuhend 229
1.3 Otstarve ja otstarbekohane kasutus ... 229
1.4 Elektriühendus 229
1.5 Pikendusjuhe 230
1.6 Garantii 230
1.7 Olulised hoiatused 230

2 Riskid.... 231

2.1 Elektrilised komponendid 231
2.2 Ohtlik tolm 232
2.3 Varuosad ja tarvikud 232
2.4 Plahvatusohtlikus või kergestisüttivas keskkonnas .... 232

3 Juhtimine/kasutamine.... 232

3.1 Masina käivitamine ja kasutamine ..... 232
3.2 Auto-On/Off pistikupesa elektrilistele tööriistadele....233
3.3 AutoClean 233
3.4 Antistaatiline ühendus ^1 ......233
3.5 Jahutusōhu filter 233
3.6 Märg kogumine 234
3.7 Kuiv kogumine 234

4 Pärast masina kasutamist 234

4.1 Pärast kasutamist 234
4.2 Transportimine 234
4.3 Hoiulepanek 234
4.4 Tarvikute ja tööriistade hoiustamine ... 234
4.5 Masina ringlussevõtmine 235

5 Hooldus 235

5.1 Regulaarne teenindus ja kontroll ..... 235
5.2 Hooldus 235

6 Lisateave 235

6.1 ELi vastavusdeklaratsioon 235
6.2 Tehnilised andmed 236

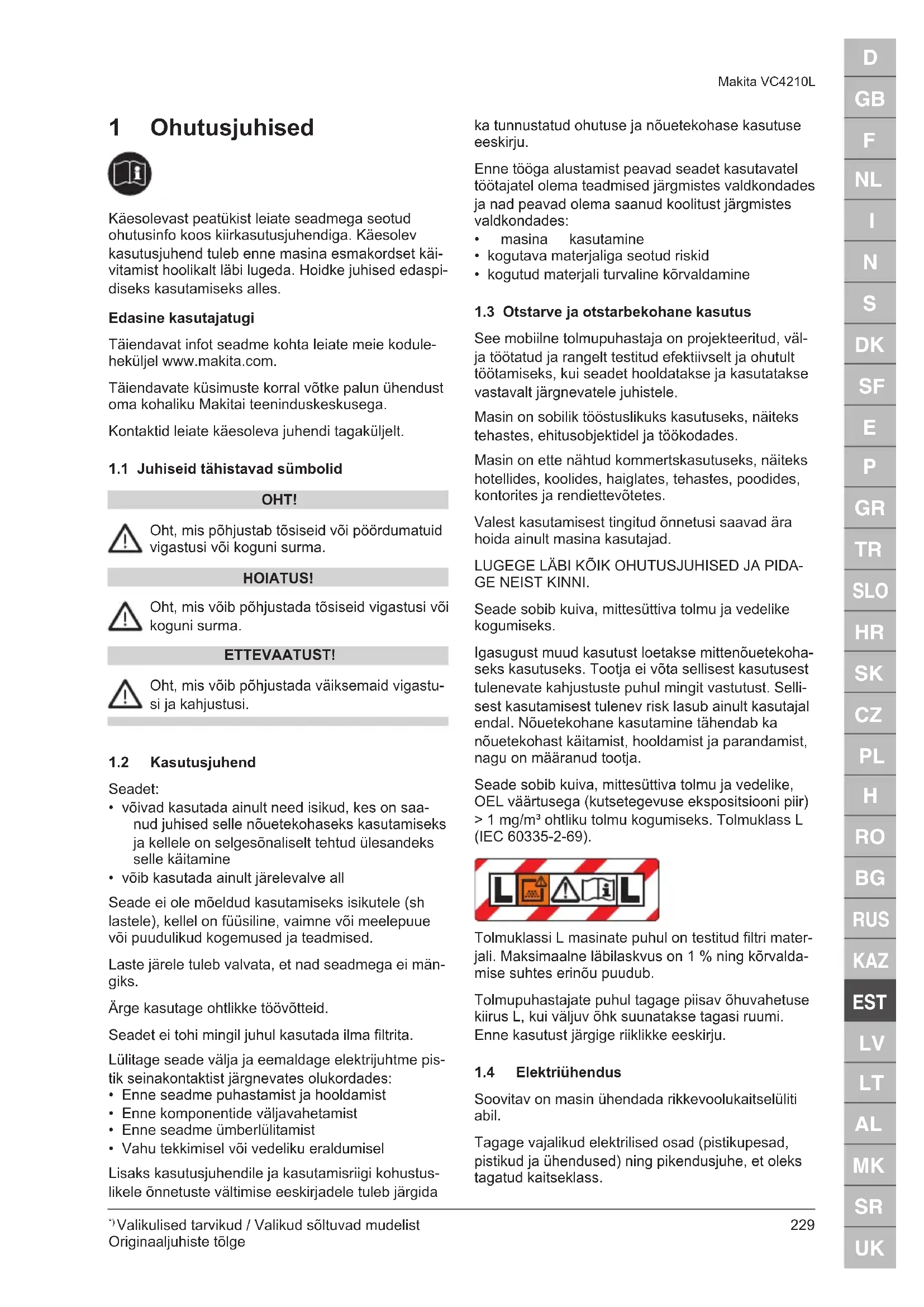

1 Ohutusjuhised

Käesolevast peatükist leiate seadmega seotud ohutusinfo koos kiirkasutusjuhendiga. Käesolev kasutusjuhend tuleb enne masina esmakordset käivitamist hoolikalt läbi lugeda. Hoidke juhised edaspidiseks kasutamiseks alles.

Edasine kasutajatugi

Täiendavat infot seadme kohta leiate meie koduleheküljel www.makita.com.

Täiendavate küsimuste korral võtke palun ühendust oma kohaliku Makitai teeninduskeskusega.

Kontaktid leiate käesoleva juhendi tagaküljelt.

1.1 Juhiseid tähistavad sümbolid

OHT!

Oht, mis põhjustab tõsiseid või pöördumatuid vigastusi või koguni surma.

HOIATUS!

Oht, mis võib põhjustada tõsiseid vigastusi või koguni surma.

ETTEVAATUST!

Oht, mis võib põhjustada väiksemaid vigastusi ja kahjustusi.

1.2 Kasutusjuhend

Seadet:

• võivad kasutada ainult need isikud, kes on saanud juhised selle nõuetekohaseks kasutamiseks ja kellele on selgesõnaliselt tehtud ülesandeks selle käitamine
  • võib kasutada ainult järelevalve all

Seade ei ole mõeldud kasutamiseks isikutele (sh lastele), kellel on füüsiline, vaimne või meelepuue või puudulikud kogemused ja teadmised.

Laste järele tuleb valvata, et nad seadmega ei mängiks.

Ärge kasutage ohtlikke töövõtteid.

Seadet ei tohi mingil juhul kasutada ilma filtrita.

Lülitage seade välja ja eemaldage elektrijuhtme pistik seinakontaktist järgnevates olukordades:

• Enne seadme puhastamist ja hooldamist
• Enne komponentide väljavahetamist
• Enne seadme ümberlülitamist
  • Vahu tekkimisel või vedeliku eraldumisel

Lisaks kasutusjuhendile ja kasutamisriigi kohustus-likele önnetuste vältimise eeskirjadele tuleb järgida

ka tunnustatud ohutuse ja nõuetekohase kasutuse eeskirju.

Enne tööga alustamist peavad seadet kasutavatel töötajatel olema teadmised järgmistes valdkondades ja nad peavad olema saanud koolitust järgmistes valdkondades:

• masina kasutamine
- kogutava materjaliga seotud riskid
- kogutud materjali turvaline kõrvaldamine

1.3 Otstarve ja otstarbekohane kasutus

See mobiilne tolmupuhastaja on projekteeritud, välja töötatud ja rangelt testitud efektiivselt ja ohutult töötamiseks, kui seadet hooldatakse ja kasutatakse vastavalt järgnevatele juhistele.

Masin on sobilik tööstuslikuks kasutuseks, näiteks tehastes, ehitusobjektidel ja töökodades.

Masin on ette nähtud kommertskasutuseks, näiteks hotellides, koolides, haiglates, tehastes, poodides, kontorites ja rendiettevõtetes.

Valest kasutamisest tingitud önnetusi saavad ära hoida ainult masina kasutajad.

Seade sobib kuiva, mittesüttiva tolmu ja vedelike kogumiseks.

Igasugust muud kasutust loetakse mittenõuetekohaseks kasutuseks. Tootja ei võta sellisest kasutusest tulenevate kahjustuste puhul mingit vastutust. Sellisest kasutamisest tulenev risk lasub ainult kasutajal endal. Nõuetekohane kasutamine tähendab ka nõuetekohast käitamist, hooldamist ja parandamist, nagu on määranud tootja.

Seade sobib kuiva, mittesüttiva tolmu ja vedelike, OEL väärtusega (kutsetegevuse ekspositsiooni piir) > 1 mg/m³ ohtliku tolmu kogumiseks. Tolmuklass L (IEC 60335-2-69).

L L

Tolmuklassi L masinate puhul on testitud filtri materjali. Maksimaalne läbilaskvus on 1 % ning kõrvaldamise suhtes erinõu puudub.

Tolmupuhastajate puhul tagage piisav õhuvahetuse kiirus L, kui väljuv õhk suunatakse tagasi ruumi. Enne kasutust järgige riiklikke eeskirju.

1.4 Elektriühendus

Soovitav on masin ühendada rikkevoolukaitselüliti abil.

Tagage vajalikud elektrilised osad (pistikupesad, pistikud ja ühendused) ning pikendusjuhe, et oleks tagatud kaitseklass.

Makita VC4210L

Elektrijuhtmete ja pikendusjuhtmete pistmikud ja ühendused peavad olema veekindlad.

1.5 Pikendusjuhe

Pikendusjuhtmena kasutage vaid tootja poolt määratud või sellest paremate omadustega versiooni.

Pikendusjuhtme kasutamisel kontrollige selle minimaalset ristlõiget tabelist:

Juhtme plkkus Ristlölge
kuni 20 m 1,5 mm	^2	2,5 mm^2
20 kuni 50 m 2,5 mm	^2	4,0 mm^2

1.6 Garantii

Garantiile kehtivad meie ettevõtte tavapärased tingimused.

Omavoliline seadme muutmine, valede harjade kasutamine ja seadme mittenõuetekohane kasutamine vabastab tootja igasugusest vastutusest tekkinud kahjustuste eest.

1.7 Olulised hoiatused

HOIATUS!

⚠ Tulekahju, elektrilöögi ja vigastuste ohu vähenda-miseks lugege enne kasuta-mist hoolikalt läbi köik ohutus-juhised ja järgige ettevaatus-märgiseid. Masin on projek-teeritud ettenähtud puhastus-tööde turvaliseks tegemiseks. Elektriliste ja mehaaniliste osade kahjustumise korral tu-leb masin ja/või tarvik enne selle uuesti kasutamist remon-tida pädevas teeninduskesku-ses või tootja juures, et vältida masina edasisi kahjustusi või kasutaja vigastamise ohtu. Kui masin on ühendatud voo-luvõrku, ei tohi seda järele-valveta jätta. Masina mitteka-

sutamise korral, samuti enne hooldamist ühendage see vooluvõrgust lahti.

Seadme kasutamine välitingi- mustes peab piirduma üksnes erijuhtudega.

Kui juhe või pistik on kahjustatud, ei tohi masinat kasutada. Lahtiühendamisel hoidke kinni pistikust, mitte juhtmest. Pistikut ega masinat ei tohi kasutada märgade kätega. Enne juhtme väljatõmbamist lülitage köik juhtseadised välja.

Masinat ei tohi juhtmest siku- tada ega kanda, juhet käepi- demena kasutada, jätta juhet suletud ukse vahele, tömmata juhet üle teravate servade või ümber nurkade. Ärge laske masinal üle juhtme söita. Väl- tige juhtme kokkupuudet kuu- made pindadega.

Hoidke juuksed, avarad riided, sõrmed ja muud kehaosad eemal avaustest ja liikuvatest osadest. Ärge pange avadesse mingeid esemeid ega kasutage masinat, kui mõni ava on blokeeritud. Hoidke avad puh-tad tolmust, kiududest, juukse-karvadest ja muust, mis võiks õhuvoolu takistada.

Ärge kasutage madala temperatuuriga välitingimustes.

Ärge kasutage tuleohtlike ja kergestisüttivate vedelike ko-gumiseks, nagu nt bensiin, ega kohtades, kus selliseid ve-delikke vöib leiduda.

Ärge koguge masinaga põle- vaid ega suitsevaid materjale, nt sigarette, tikke või kuuma tuhka.

Treppide puhastamisel olge eriti ettevaatlik.

Masinat tohib kasutada ainult juhul, kui on paigaldatud filtrid.

Kui masin ei tööta korralikult või see on maha kukkunud, katki, öue jäänud või vette kukkunud, saatke see teeninduskeskusse või edasimüüja juurde hooldusse.

Kui masinast väljub vahtu või vedelikku, lülitage see kohe välja.

Masinat ei tohi kasutada vee-pumbana. Masin on ettenäh-tud õhu ja vee segude imami-seks.

Ühendage masin nõueteko-haselt maandatud vooluvõrku. Pistikupesa ja pikendusjuhe peavad olema varustatud toi-miva kaitsejuhiga.

Tagage töökohas piisav venti- latsioon.

Ärge kasutage masinat redeli või treppredelina. Masin võib ümber minna ja saada kahjustusi. Vigastuste saamise oht.

Kasutage masina pistikupesa vaid juhistes kirjeldatud otstarbel.

2 Riskid

2.1 Elektrilised komponendid

OHT!

⚠️ Masina ülemine osa sisal-dab pingestatud osi.

Kokkupuude pingestatud osa-dega võib põhjustada tõsiseid või isegi surmaga lõppevaid vigastusi.

1. Masina ülemisele osale ei tohi sattuda vett.

OHT!

⚠️ Elektrilöögi oht vigase elektrijuhtme töttu.

Vigase elektrijuhtme puudutamine võib põhjustada tõsiseid või isegi surmavaid vigastusi.

1. Ärge vigastage elektrijuhet (nt söites üle selle või seda tömmates või muljudes).

2. Kontrollige regulaarselt, kas elektrijuhe on töökorras või hakkab vananema.

3. Kui elektrijuhe on kahjustunud, siis ohu vältimiseks peab selle välja vahetama volitatud Makitai edasimüüja või muu samalaadselt kvalifitseeritud isik.
4. Mitte mingil juhul ei tohi elektrijuhet mähkida ümber sõrmede või muude keha-osade.

2.2 Ohtlik tolm

HOIATUS!

Ohtlikud materjalid.

Ohtlike materjalide imami- ne võib põhjustada tõsiseid või isegi surmavaid vigastusi.

1. Alljärgnevaid materjale ei ole masinaga lubatud koguda:

– kuumad ained (põlevad sigaretid, kuum tuhk jne)
– süttimisohtlikud, plahvatusohtlikud, agressiivsed vedelikud (nt bensiin, la-hustid, happed, alused jne)
– süttimisohtlik, plahvatus-ohtlik tolm (nt magneesi-umi või alumiiniumi tolm jne)

Varuosad ja tarvikud

Mitteoriginaalsete varuosade, harjade või tarvikute kasutamine võib mõjutada seadme ohutust ja/ või tööd.

1. Kasutage ainult Makitai originaalvaruosi ja -tarvikuid. Varuosad, mis võivad mõjutada kasutaja tervist ja ohutust ja/või seadme tööd, on esitatud allpool:

Kirjeldus Järjenumber:
Lame filter PTFE, 1 tk. W107418351
Fliisist filrikott, 5 tk. W107418353
Ühekordselt kasutatav kott, 5 tk. W107418355
Mootori jahutusõhu filter PET, 1 tk. W107418352

2.4 Plahvatusohtlikus või kergestisüttivas keskkonnas

ETTEVAATUST!

Masin ei ole sobilik kasutamiseks plahvatus- ohtlikes või kergestisüttivates keskkondades

või kohas, kus sellised tingimused võivad kergesti tekkida ebastabiilsete vedelike, süttivate gaaside või aurude olemasolu tõttu.

3 Juhtimine/kasutamine

ETTEVAATUST!

Kahjustuse oht ebasobiva toitepinge töttu.

Seade võib saada kahjustusi ühendamisel ebasobiva toitepingega.

1. Veenduge, et andmete plaadil toodud pinge vastab vooluvõrgu pingele.

3.1 Masina käivitamine ja kasutamine

1. Veenduge, et elektrilülii on väljalülitatud asendis (asendis 0).
2. Kontrollige, kas vajalikud filtrid on masina küljes.
3. Siis ühendage imivoolik masina sisseimamisavasse, lükates voolikut edasi, kuni see on kindlalt sissevõtuavas paigal.
4. Seejärel ühendage torud vooliku käepidemega ja pöörake torusid, veendumaks, et need on korralikult paigas.

5. Kinnitage toru külge sobiv otsik. Otsiku valimisel arvestage sellega, mis tüüpi materjali te koguma hakkate.

6. Juhul, kui kasutate seadet tolmu tootva tööriistaga seoses tolmu kõrvaldamiseks, siis ühendage imivooliku ots asjakohase adapteriga.

7. Ühendage pistik sobivasse pistikupessa.
8. Pange mootori käivitamiseks elektrilülii asendisse I.

	Pöörake I:Aktiveerige masin
	Pöörake ♥/o:Seisake masin. Pidev toide pistiku-pesas
	Pöörake AUTO:Aktiveerige Auto-On/Off operatsioon
	Lülitage I + 📄 :Aktiveerige masin koos deaktivee-ritud automaatse filtri puhastamisefunktsiooniga
	Lülitage AUTO + 📄 :Aktiveerige Auto-On/Off operatsioonkoos deaktiveeritud automaatse filtripuhastamise funktsiooniga
	Kiiruselüliti operatsioon eraldi pööra-taval regulaatoril

3.2 Auto-On/Off pistikupesa elektrilistele tööriistadele

ETTEVAATUST!

Seadme pistikupesa.

Seadme pistikupesa on möeldud elektrilistele lisaseadmetele; vt vördluseks tehnilisi andmeid.

1. Enne seadme ühendamist lülitage masin ja ühendatav seade välja.
2. Lugege ühendatava seadme kasutusjuhend läbi ning järgige seal sisalduvaid ohutusjuhiseid.

Seadme maandatud pistikupesa on integreeritud masinasse. Sinna on võimalik ühendada väline elektriline tööriist. Pistikupesa varustatakse pidevalt toitega ^7 , kui elektrilülii on asendis ^4/8 .o masinat saab kasutada pikendusjuhtmena.

Asendis AUTO saab masina sisse ja välja lülitada ühendatud elektrilise tööriistaga. Mustus kogutakse tolmuallikast koheselt. Vastavalt eeskirjadele tohib ühendada vaid heaks kiidetud tolmu tekitavaid töö- riistu.

Ühendatud elektrilise seadme maksimaalne voolutarbivus on toodud peatükis „Tehnilised andmed”.

Enne lüliti lülitamist asendisse AUTO veenduge, et seadme pistikupesasse ühendatud tööriist on välja lülitatud.

3.3 AutoClean

Masin on automaatne filtri puhastamise süsteem, AutoClean. Sage puhastustsükkel töötab automaatselt seadme kasutamise ajal, et tagada parim imamisvõimsus.

Imamisvõimsuse vähenemise korral või suures koguses tolmu kogumise korral soovitatakse kasutada käsitsi filtri puhastamise toimingut:

1. Lülitage masin välja
2. Sulgege otsikute või imivooliku avaus oma peopesaga.
3. Pöörake lüliiti asendisse „I“ ja laske masinal täisvõimsusel töötada ligikaudu 10 sekundit nii, et imivooliku avaus on suletud.

Kui imamisvõimsus on siiski väike, võtke filter välja ja puhastage seda mehhaaniliselt või vahetage see välja.

Teatud kasutusotstarvete korral, näiteks märg kogumine, on soovitav lülitada automaatne filtri puhas-tamise süsteem välja. Üksikasju vaadake peatükist 3.1.

3.4 Antistaatiline ühendus

ETTEVAATUST!

Masin on varustatud antistaatilise süsteemiga, mis vabastab tolmu kogumise ajal tekkida

võiva staatilise elektri.

Antistaatiline süsteem on paigaldatud mootorikatte esiosale ja loob maandusühenduse mahuti sisselaskeliitmikuga.

Nõuetekohaseks toimimiseks soovitatakse kasutada elektrit juhtivat või antistaatilist imivoolikut.

1. Valikulise ühekordselt kasutatava koti paigaldamisel veenduge, et säiliks antistaatiline ühendus.

3.5 Jahutusõhu filter

Elektroonika ja mootori kaitsmiseks on masin varustatud jahutusõhu hajutiga. Puhastage jahutusõhu hajutit regulaarselt.

Piirkondades, kus ümbritsevas öhus on suures koguses peent tolmu, on soovitav varustada masin valikulise jahutusöhu filtri kassetiga, et hoida ära tolmu ladestumine öhukanalitesse ja mootorisse. Võtke ühendust oma kohaliku müügiesindajaga.

ETTEVAATUST!

Kui jahutusõhu filter on tolmuga ummistunud, võib aktiveerida ülekoormuse kaitse lüliti.

1. Sellisel juhul lülitage masin välja, puhastage jahutusõhu filter ja laske masinal jahtuda umbes 5 minutit.

3.6 Märg kogumine

ETTEVAATUST!

⚠ Masin on varustatud veetaseme piiramise süsteemiga, mis lülitab masina maksimaalse vedeliku taseme saavutamisel välja.

1. Sellisel juhul lülitage masin välja.
2. Ühendage masin pistikupesast lahti ja tühjendage mahuti.
3. Ärge kunagi koguge vedelikku, kui veetaseme piiramise süsteem ja filter ei ole paigas.
4. Ärge koguge tuleohtlikke vedelikke.
5. Enne vedelike kogumist eemaldage alati filtrikott/prügikott ja kontrollige, et veetaseme näidik töötab nõuetekohaselt.
6. Kui tekib vaht, tuleb seade koheselt välja lülitada ja paak tühjendada.
7. Puhastage veetaseme piiramise seadet regulaarselt ja kontrollige, kas on märke selle kahjustumisest.

Enne mahuti tühjendamist ühendage masin vooluvõrgust lahti. Ühendage voolik sisselaskeavast lahti, tömmates selle sealt välja. Vabastage lukustus, tömmates seda väljapoole, nii et mootorikate vabaneb. Võtke mootorikate mahuti pealt ära. Pärast vedelike kogumist tuleb mahuti ja veetaseme piiramise süsteem alati tühjendada ja puhastada.

Tühjendage mahuti, kallutades seda tahapoole või küljele ning valades vedeliku põrandas asuvasse äravoolu vms.

Pange mootorikate uuesti mahuti peale. Kinnitage mootorikate riividega.

Suur manööverdamine vöib kogemata veetaseme piiramise seadme vabastada. Kui see peaks juhtuma, lülitage masin välja ja oodake 3 sekundit seadme uuesti seadistamiseks. Jätkake pärastpoole masinaga töötamist.

3.7 Kuiv kogumine

ETTEVAATUST!

Keskkonnale ohtlike materjalide kogumine. Kogutud materjalid võivad olla ohtlikud keskkonnale.

1. Kõrvaldage kogutud mustus vastavalt kehtivatele eeskirjadele.

Kuiva materjali kogumise järgse puhastuse tegemiseks eemaldage köigepealt elektripistik pistikupe-sast. Vabastage lukustus, tömmates seda väljapoo-le, nii et mootorikate vabaneb. Vötke mootorikate mahuti pealt ära.

Filter: Kontrollige filtreid. Filtri puhastamiseks võite seda raputada, harjata või pesta. Enne uuesti tolmu kogumisega alustamist oodake kuni filter on kuiv.

Tolmukott: kontrollige koti täitetegurit. Vajadusel vahetage tolmukott välja. Eemaldage vana kott. Uue koti paigaldamiseks pange kummimembraaniga papitükk läbi vaakumsisselaskeava. Veenduge, et kummimembraan läheb vaakumsisselaskeava suurenevast osast mööda.

Pärast tühjendamist: pange mootorikate mahuti peale ja kinnitage see riividega. Kui filtrit ei ole masinasse paigaldatud, ei tohi masinaga kuiva materjali koguda. Masina imemisefektiivsus söltub filtri ja tolmukoti suurusest ja kvaliteedist. Niisiis kasutage ainult originaalfiltreid ja -tolmukotte.

4 Pärast masina kasutamist

4.1 Pärast kasutamist

Kui te masinat enam ei kasuta, ühendage see pistikupesast lahti. Kerige juhe kokku, alustades masinast. Elektrijuhtme saab kerida mootorikatte ümber või mahuti peale või panna konksu/kinnitite külge. Mönel mudelil on tarvikute jaoks spetsiaalsed hoiukohad.

4.2 Transportimine

1. Enne masina transportimist sulgege köik riivid.
2. Kui heitmemahutis on vedelikku, ei tohi masinat kallutada.
3. Ärge töstke masinat kraanakonksu abil.
4. Ärge tõstke masinat tõstekäepidemest *) või kä-epide MAKPAC-Box).

4.3 Hoiulepanek

Hoidke masinat kuivas kohas kaitstuna vihma ja jäätumise eest. Masinat tohib hoida ainult siseruumides. Märgfiltrid ja vedelikuanuma siseosa tuleb enne ladustamist kuivatada.

4.4 Tarvikute ja tööriistade hoiustamine

Tarvikute või tööriistade mugavaks transportimiseks ja hoiustamiseks on masina külje peal rööpad, mis võimaldavad rihmadega või muude vahenditega kinnitamist. Paindlik rihm või konksud on masina tagaosas imivooliku või elektrijuhtme kinnitamiseks. Juhiste saamiseks vaadake kiirkasutusjuhendit.

Valikulise adapterplaadi ^1 koos kinnitussüsteemiga saab paigaldada masina peale 2-punkt- või 4-punkt-hoiukastide kinnitamiseks.

Enne adapterplaadi paigaldamist tuleb elektripistik pistikupesast välja võtta.

ETTEVAATUST!)

Ärge töstke masinat adapterplaadile ilma et hoiukast oleks ohutult paigaldatud. Hoiustamise korral pange tähele, milline on seadme kaal ja tasakaalustatus. Hoiukastide maksimaalne kaal on 30 kg.

4.5 Masina ringlussevõtmine

Muutke vana masin kasutamiskõlbmatuks.

1. Võtke masin vooluvõrgust välja.
2. Lõigake elektrijuhe katki.
3. Ärge körvaldage elektriseadmeid koos olmejäätmetega.

Seadmes sisalduvate ohtlike osade töttu võivad kasutatud elektri- ja elektroonikaseadmed avaldada negatiivset mõju keskkonnale ja ini- e tervisele.

Elektri- ja elektroonikaseadmeid ei tohi kõrvaldada koos olmejäätmetega!

Euroopa elektri- ja elektroonikaseadmete jäätmete direktiivi ja riiklikku öigusesse ülevõtmise kohaselt tuleb kasutatud elektri- ja elektroonikaseadmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonna- kaitse eeskirjadega. Sellele osutab seadmele paigal- datud läbikriipsutatud ratastega prügikasti sümbol.

5 Hooldus

5.1 Regulaarne teenindus ja kontroll

Masina korralist hooldust ja kontrolli peab tegema piisavalt kvalifitseeritud personal vastavalt kehtivatele öigusaktidele ja määrustele. Eriti oluline on maanduse elektriliste testide, isolatsiooni pidavuse ja painduva juhtme seisukorra sagedane kontrollimine.

Mõne vea ilmnemisel TULEB masin kasutusest kõrvaldada ning seda peab tervenisti kontrollima ning selle parandama volitatud hooldustehnik.

Vähemalt üks kord aastas peab Makitai tehnik või juhised saanud isik tegema tehnilise ülevaatuse, mis hölmab filtreid, õhukindlust ja kontrollimehhanisme.

5.2 Hooldus

Enne hooldustöid tuleb pistik pistikupesast välja vötta. Enne masina kasutamist veenduge, et andmeplaadil olev sagedus ja pinge vastavad kohalikule vooluvörgule.

Masin on mõeldud pidevaks raskeks tööks. Sõltuvalt töötundidest tuleb tolmufiltrit uuendada. Puhastage masinat kuiva lapiga ja vähese pihustatava puhas- tusvahendiga.

Hooldamise ja puhastamise ajal tuleb masinat kä-sitseda viisil, mis ei ohusta ei hoolduspersonali ega teisi isikuid.

Hoolduspiirkonnas:

• Kasutage kohustuslikku filtreeritud ventilatsiooni
  • Kandke kaitseriietust

Puhastage hoolduspiirkonda nii, et ümbrusesse ei satuks kahjulikke aineid

Hooldus- ja remonditööde ajal tuleb köik saastunud osad, mida ei olnud võimalik piisavalt hästi puhasta-da,:

• Pakendada hästi suletud kottidesse
• Kõrvaldada viisil, mis vastab kehtivatele vastavate jäätmete kõrvaldamise eeskirjadele.

Müügijärgse teeninduse kohta täpsema teabe saamiseks pöörduge oma edasimüüja või teie asukohariigis vastutava Makitai hoolduskeskuse poole. Kontaktid leiate käesoleva juhendi tagaküljelt.

6 Lisateave

6.1 ELi vastavusdeklaratsioon

Ainult Euroopa riigid:

Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.

Toode: Tolmuimeja märg- ja kuivkoristuseks Tüüp: VC4210L

Asjakohased EÜ direktiivid: 2006/42/EÜ, 2014/30/EL, 2011/65/EL

Kohaldatud ühtlustatud standardid: EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-69:2012, EN 55014-1:2017 EN 55014-2:2015, EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019, EN IEC 63000:2018

Dokumentatsiooni eest vastutav isik: Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

90. hyunnan

01.07.2020

Hiroshi Tsujimura

Makita VC4210L
			EU / FR / RU AU / NZ CH GB CA / US / MX
Võrgupinge V 220-240 220-240 220-240 110-120
Võrgusagedus Hz 50/60 50/60
Võimsustarve W 1200 890 / 7,4 A
Pistikupesa võimsus		W	2400	1100	1100	1700	550 / 4,6 A
Võimsustarve		W	3600	2300	2300	2900	1440 / 12 A
Võrgukaitse		A	16	10		13	15
Öhuvoolu tugevus maks.		l/min (m3/h)	4500 (270)				4200 (252)
Alarõhk		mbar (hPa)	250 (250)				230 (230)
Helirõhu tase (IEC 60335-2-69) dB(A)			68 ±2
Müratase		dB(A)	60 ±2
Kätele vibratsiooniga		m/s2	<2,5
Toitejuhtme pikkus		m	7,5
Toitejuhtme tüüp			H07RN-F 3G1,5 mm2	H05RN-F 3G1,00 mm2		H07RN-F 3G1,5 mm2	SJTW-A 3AWG14
Kaitseklass			I
Kaitse liik			IPX4
Raadiohäirete kõrvaldamise aste			EN 55014-1
Tolmuklass			L
Prügimahuti maht	max	I (UKgal /USgal)	42 (9,2 / 11,1)
	tolm	I (UKgal /USgal)	34 (7,5 / 9,0)
	vesi	I (UKgal /USgal)	30 (6,6 / 8,9)
Laius		mm (in)	385 (15,2)
Sügavus		mm (in)	575 (22,6)
Kõrgus		mm (in)	605 (23,8)
Kaal koos. tarvikud (net, kõige levinum taotlus)		kg (lb)	16,0 (35,3)

* möödetud turbiinis
Tootja jätab endale öiguse muuta tehnilisi andmeid ja üksikasju sellest ette teatamata.
