Tekniset tiedot	Teollisuusimuri HEPA-suodattimella, imuteho 2400 W, säiliön tilavuus 42 L, melutaso 59 dB.
Käyttö	Suunniteltu imemään pölyä ja roskia rakennustyömailta, ihanteellinen rakennus- ja korjaustöihin.
Huolto ja korjaus	Pesukelpoinen HEPA-suodatin, säiliö helposti saavutettavissa nopeaa puhdistusta varten, varaosat saatavilla.
Turvallisuus	Varustettu ylikuormitussuojajärjestelmällä, täyttää voimassa olevat kodinkoneiden turvallisuusstandardit.
Yleistä tietoa	Paino 12 kg, kompaktit mitat helppoa kuljetusta varten, 3 vuoden takuu.

Usein kysytyt kysymykset - VC4210L MAKITA

Kuinka käynnistän MAKITA VC4210L -imurin?

Käynnistääksesi imurin, kytke se pistorasiaan ja paina sitten ohjauspaneelissa olevaa käynnistyspainiketta.

Kuinka tyhjennän imurin säiliön?

Tyhjentääksesi säiliön, irrota imuri virtalähteestä, ruuvaa säiliö vastapäivään irti ja tyhjennä sisältö roskakoriin.

Imuri ei käynnisty, mitä teen?

Tarkista ensin, että imuri on kunnolla kytketty. Varmista myös, että pistorasia toimii kytkemällä siihen toinen laite. Jos ongelma jatkuu, katso lisäohjeita käyttöoppaasta.

Kuinka puhdistan tai vaihdan imurin suodattimen?

Puhdistaaksesi suodattimen, poista se kotelosta, huuhtele lämpimällä vedellä ja anna kuivua täysin ennen takaisin asettamista. Vaihtoa varten hanki yhteensopiva varaosa ja noudata käyttöoppaan ohjeita.

Minkälaisia roskia MAKITA VC4210L voi imuroida?

MAKITA VC4210L on suunniteltu imemään kuivia ja märkiä roskia, mukaan lukien pöly, puunlastut ja nesteet. Vältä syttyvien tai syövyttävien aineiden imurointia.

Kuinka voin vähentää imurin melua?

Varmista, että imuri on vakaalla alustalla ja kaikki lisävarusteet ovat kunnolla kiinnitettyjä. Voit myös käyttää mattoa tai pehmeää pintaa melun vähentämiseksi.

Mikä on MAKITA VC4210L -imurin säiliön tilavuus?

MAKITA VC4210L -imurin säiliön tilavuus on 42 litraa.

Imuri pitää epätavallista ääntä, mitä tarkistan?

Tarkista, onko letkussa tai lisävarusteissa kiinni jääneitä esineitä. Varmista myös, että suodatin on puhdas ja oikein asennettu. Jos ääni jatkuu, ota yhteyttä ammattilaiseen.

Kuinka säilytän imurin oikein?

Käytön jälkeen puhdista imuri, tyhjennä säiliö ja säilytä se kuivassa ja viileässä paikassa, suojassa kosteudelta ja äärilämpötiloilta.

Mitkä ovat imurin käytön turvallisuusohjeet?

Käytä aina suojavarusteita, kuten suojalaseja ja maskia. Älä imuroi teräviä esineitä tai syttyviä nesteitä, äläkä jätä imuria ilman valvontaa.

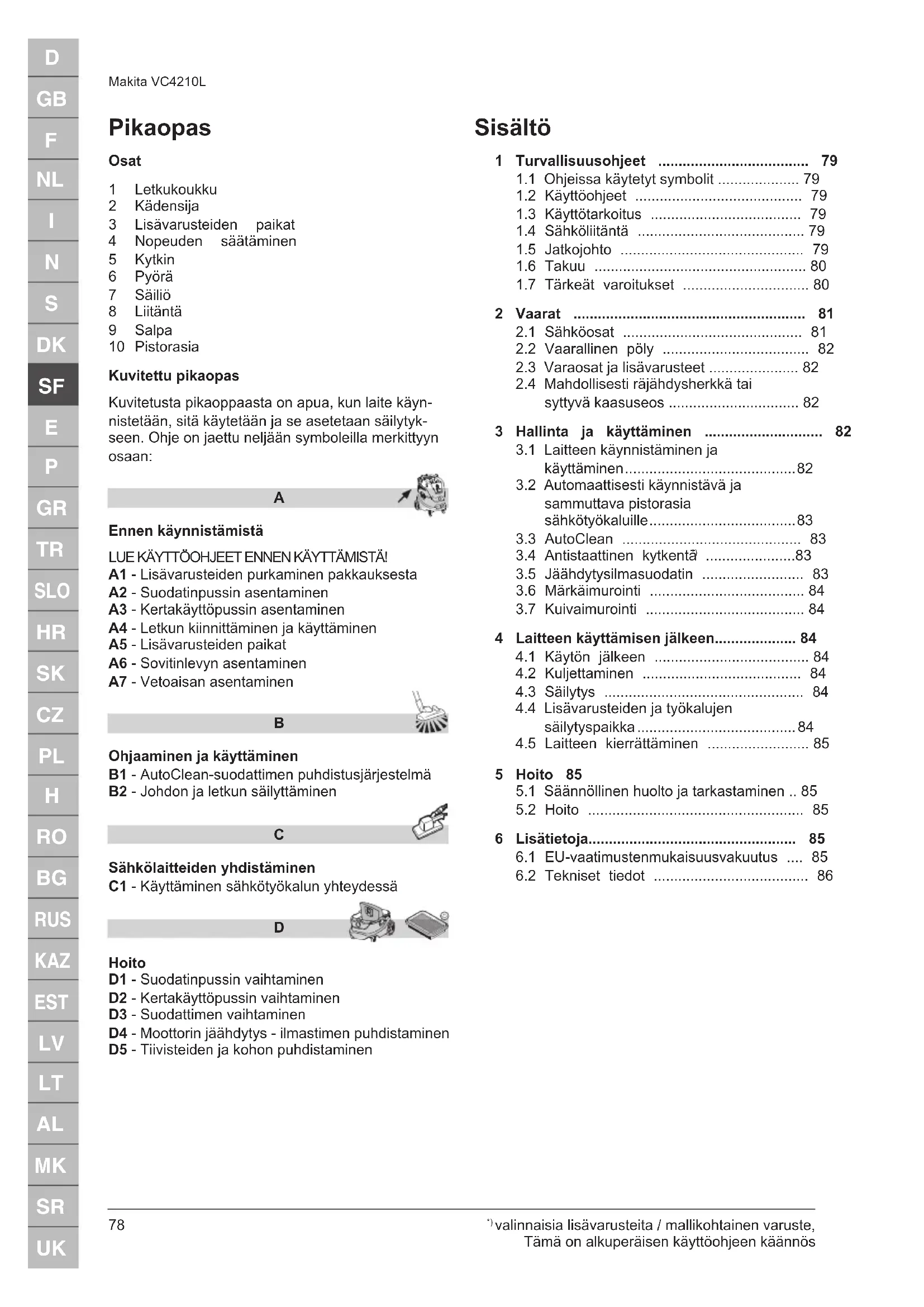

KÄYTTÖOHJE VC4210L MAKITA

1 Letkukoukku
2 Kädensija
3 Lisävarusteiden paikat
4 Nopeuden säätäminen
5 Kytkin
6 Pyörä
7 Säiliö
8 Liitäntä
9 Salpa
10 Pistorasia

Kuvitettu pikaopas

Kuvitetusta pikaoppaasta on apua, kun laite käynnistetään, sitä käytetään ja se asetetaan säilytykseen. Ohje on jaettu neljään symboleilla merkittyyn osaan:

A

Ennen käynnistämistä

LUE KÄYTTÖOHJEET ENNEN KÄYTTÄMISTÄ!

A1 - Lisävarusteiden purkaminen pakkauksesta
A2 - Suodatinpussin asentaminen
A3 - Kertakäyttöpussin asentaminen
A4 - Letkun kiinnittäminen ja käyttäminen
A5 - Lisävarusteiden paikat
A6 - Sovitinlevyn asentaminen
A7 - Vetoaisan asentaminen

B

Ohjaaminen ja käyttäminen

B1 - AutoClean-suodattimen puhdistusjärjestelmä
B2 - Johdon ja letkun säilyttäminen

C

Sähkölaitteiden yhdistäminen

C1 - Käyttäminen sähkötyökalun yhteydessä

D

Hoito

D1 - Suodatinpussin vaihtaminen
D2 - Kertakäyttöpussin vaihtaminen
D3 - Suodattimen vaihtaminen
D4 - Moottorin jäähdytys - ilmastimen puhdistaminen
D5 - Tiivisteiden ja kohon puhdistaminen

Sisältö

1 Turvallisuusohjeet 79

1.1 Ohjeissa käytetyt symbolit 79
1.2 Käyttöohjeet 79
1.3 Käyttötarkoitus 79
1.4 Sähköliitäntä 79
1.5 Jatkojohto 79
1.6 Takuu 80
1.7 Tärkeät varoitukset 80

2 Vaarat 81

2.1 Sähköosat 81
2.2 Vaarallinen pöly 82
2.3 Varaosat ja lisävarusteet 82
2.4 Mahdollisesti räjähdysherkkä tai syttyvä kaasuseos 82

3 Hallinta ja käyttäminen 82

3.1 Laitteen käynnistäminen ja käyttäminen....82
3.2 Automaattisesti käynnistävä ja sammuttava pistorasia sähkötyökaluille....83
3.3 AutoClean 83
3.4 Antistaattinen kytkentä 83
3.5 Jäähdytysilmasuodatin 83
3.6 Märkäimurointi 84
3.7 Kuivaimurointi 84

4 Laitteen käyttämisen jälkeen.... 84

4.1 Käytön jälkeen 84
4.2 Kuljettaminen 84
4.3 Säilytys 84
4.4 Lisävarusteiden ja työkalujen säilytyspaikka....84
4.5 Laitteen kierrättäminen 85

5 Hoito 85

5.1 Säännöllinen huolto ja tarkastaminen .. 85
5.2 Hoito 85

6 Lisätietoja.... 85

6.1 EU-vaatimustenmukaisuusvakuutus .... 85
6.2 Tekniset tiedot 86

1 Turvallisuusohjeet

Tämä asiakirja sisältää tärkeitä tietoja laitteesta ja pikaohjeen. Lue tämä käyttöohje perusteellisesti ennen laitteen käynnistämistä ensimmäistä kertaa. Säilytä nämä ohjeet myöhempää käyttöä varten.

Tuki

Laitteesta on lisätietoja verkkosivuillamme osoitteessa www.makita.com.

Saat lisätietoja maassasi toimivasta Makita-huolto-korjaamosta.

Lisätietoja on tämän asiakirjan lopussa.

1.1 Ohjeissa käytetyt symbolit

VAARA

Vakavan tai pysyvän loukkaantumisen tai hengenvaaran aiheuttava vaara.

VAROITUS

Vakavan loukkaantumisen tai hengenvaaran aiheuttava vaara.

HUOMAUTUS

Lievän loukkaantumisen tai vaurion aiheutta-va vaara.

1.2 Käyttöohjeet

Tätä laitetta

• saavat käyttää vain sen käyttökoulutuksen saaneet ja sen käyttämiseen perehtyneet henkilöt
• saa käyttää vain valvotusti.

Laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lasten) käyttöön, joiden aisteissa tai fyysisissä tai henkisissä kyvyissä on puutteita tai joiden kokemus ja tietämys eivät riitä laitteen käyttöön.

Lapsia tulee valvoa, jotta he eivät leiki laitteella.

Älä käytä vaarallisia työskentelymenetelmiä.

Laitetta ei saa koskaan käyttää ilman suodatinta.

Katkaise virta ja irrota pistoke pistorasiasta

• ennen puhdistamista ja huoltoa
• ennen osien vaihtamista
• ennen lisälaitteen vaihtamista
• jos muodostuu vaahtoa tai laitteesta vuotaa nestettä.

Käyttöhjeiden ja työturvallisuusmääräysten lisäksi on noudatettava yleisiä turvallisuusmääräyksiä.

Käyttäjille on annettava seuraavat tiedot ja koulutus ennen käyttämisen aloittamista:

- laitteen käyttäminen

• kerättävään materiaaliin liittyvät vaarat
• kerätyn materiaalin turvallinen hävittäminen.

1.3 Käyttötarkoitus

Tämä siirrettävä pölynkeräin on suunniteltu, kehitetty ja testattu huolellisesti, jotta se toimii tehokkaasti ja turvallisesti, kun se pidetään kunnossa ja sitä käytetään seuraavia ohjeita noudattaen.

Tämä laite on tarkoitettu ammattikäyttöön esimerkiksi sairaaloissa, kouluissa, hotelleissa, tehtaissa, myymälöissä ja toimistoissa sekä vuokrattavaksi.

Tämä laite sopii myös teolliseen käyttöön, kuten tuotantolaitoksissa, rakennustyömailla ja työpajoissa.

Vain laitteen käyttäjät voivat estää väärinkäytön aiheuttamat onnettomuudet.

LUE KAIKKI TURVALLISUUSOHJEET JA NOUDA-TA NIITÄ.

Laite on tarkoitettu vain kuivan syttymättömän pölyn ja nesteiden imurointiin.

Muunlainen käyttäminen on kielletty. Valmistaja ei vastaa virheellisen käyttämisen aiheuttamista vahingoista. Käyttäjä on vastuussa virheellisen käyttämis- sen seurauksista. Lisäksi oikea käyttäminen edel- lyttää huoltamista ja korjaamista valmistajan ohjeita noudattaen.

Laitteella saa imuroida vain kuivaa syttymätöntä pölyä ja nesteitä sekä vaarallisia pölyjä, joiden OEL-arvo (työpaikkasäteilytyksen raja) on > 1 mg/m³. Pölyluokka L (IEC 60335-2-69).

L L

Pölyluokalle L tarkoitettujen koneiden suodatinmateriaali on testattu. Läpäisevyys saa olla enintään 1 % eikä hävittämiseen liity erityisvaatimuksia.

Pölynkeräimissä on varmistettava riittävä ilmanvaihtomäärä L, kun poistoilma palautetaan huoneeseen. Paikalliset säädökset on otettava huomioon ennen käyttöä.

1.4 Sähköliitäntä

Laitekytkennässä kannattaa käyttää vikavirtakytkintä.

Aseta sähköiset osat (kiinnikkeet, pistokkeet ja liitokset) paikoilleen. Jatkojohto on valittava siten, että suojausluokka säilyy.

Virtajohdon ja jatkojohtojen liitäntöjen tulee olla vesitiiviitä.

1.5 Jatkojohto

Käytä jatkojohtona vain valmistajan vaatimukset täyttävää tai ylittävää jatkojohtoa.

Jos yhdistät tämän laitteen verkkovirtaan jatkojohdon avulla, tarkista sen johtimien poikkipinta-ala:

Johdon pituus Poikki pinta-ala
	< 16 A < 25 A
Enintään 20 m 1,5 mm	^2	2,5 mm ^2
20 - 50 metriä 2,5 mm	^2	4,0 mm ^2

1.6 Takuu

Takuuseen sovelletaan yleisiä liiketoimintaperiaatteitamme.

Valmistaja ei vastaa vahingoista, jos laitteeseen on tehty luvattomia muutoksia, jos siinä on käytetty virheellisiä harjoja tai jos sitä on käytetty käyttötarkoituksen vastaisesti.

1.7 Tärkeät varoitukset

VAROITUS

⚠️ Voit vähentää tulipalon, sähköiskun ja loukkaantumisen vaaraa lukemalla kaikki turvallisuusohjeet ja varoitusmerkinnät ennen käyttämistä sekä noudattamalla niitä. Tämä laite on turvallinen, kun sitä käytetään siivoamiseen ohjeissa kuvatulla tavalla. Jos sähköisiä tai mekaanisia osia vaurioituu, laite ja/tai lisäva-ruste on korjautettava valtuutetussa huoltokorjaamossa tai valmistajalla ennen sen käyttämistä, jotta laite ei vaurioidu enempää eikä käyttäjä loukkaannu.

Laitetta ei saa jättää ilman valvontaa, kun sen pistoke on pistorasiassa. Irrota pistoke pistorasiasta, kun laite ei ole käytössä tai ennen sen kunnossapitoa.

Laitetta saa käyttää ulkona vain satunnaisesti.

Älä käytä laitetta, jos sen vir- tajohto tai pistoke on vaurioi- tunut. Vedä aina pistokkeesta, älä johdosta. Laitetta tai pis- toketta ei saa käsitellä märin käsin. Poista kaikki toiminnot käytöstä ennen pistokkeen ir- rottamista pistorasiasta.

Laitetta ei saa vetää eikä kan- taa verkkojohdosta. Verkko- johtoa ei saa käyttää kahvana. Verkkojohtoa ei saa jättää oven väliin. Verkkojohtoa ei saa vetää terävien kulmien yli. Laitetta ei saa vetää sen verk- kojohdon yli. Varo, ettei johto joudu kosketukseen kuumien pintojen kanssa.

Pidä sormet, hiukset, löysät vaatteet ja kaikki kehon osat kaukana aukoista ja liikku-vista osista. Aukkoihin ei saa työntää mitään. Laitetta ei saa käyttää, jos jokin sen aukoista on tukossa. Pidä aukot puhtaa-na pölystä, nukasta ja karvoista ja kaikesta ilman virtausta hait-taavasta.

Laitetta ei saa käyttää ulkona kylmässä.

Laitteella ei saa imuroida syt-tyviä nesteitä, kuten bensiiniä.

Laitetta ei saa käyttää tällais- ten nesteiden lähellä.

Laitteella ei saa imuroida mi- tään savuavaa tai palavaa, kuten savukkeiden natsoja, tu- litikkuja tai kuumaa tuhkaa.

Ole erityisen varovainen imuroidessasi portaita.

Älä käytä laittetta, jos suodatti- met eivät ole paikallaan.

Jos laitteessa on toimintahäi- riö, jos se on pudonnut tai va- hingoittunut, jos se on jätetty ulos tai jos se on pudonnut veteen, toimita se huoltoon huoltokorjaamolle tai jälleen- myyjälle.

Jos laitteesta vuotaa vaahtoa tai nestettä, katkaise virta heti.

Laitetta ei saa käyttää vesipumppuna. Laite on suunniteltu ilman ja veden seosten imurointiin.

Yhdistä laite maadoitettuun pistorasiaan. Pistorasiassa ja jatkojohdossa on oltava riittävä suojaus.

Työskentelypaikassa on oltava hyvä ilmanvaihto.

Laitteen päällä ei saa seisoa. Tällöin laite voi kaatua ja vau- rioitua. Tapaturman vaara.

Laitteen pistorasiaa saa käyttää vain käyttöohjeessa kuvatulla tavalla.

2 Vaarat

2.1 Sähköosat

VAARA

⚠ Laitteen yläosa sisältää jännitteisiä osia.

Niihin koskettaminen aiheuttaa vakavia vammoja tai hengenvaaran.

1. Laitteen yläosaan ei saa koskaan ruiskuttaa vettä.

VAARA

⚠️ Viallinen sähköjohto aiheuttaa sähköiskun vaaran.

Siihen koskettaminen voi ai-heuttaa vakavia vammoja tai hengenvaaran.

1. Älä vaurioita virtajohtoa esi- merkiksi ajamalla sen yli tai vetämällä tai murskaamalla sitä.
2. Tarkista säännöllisesti, ettei sähköjohto ole kulunut tai vahingoittunut.
3. Jos virtajohto on vaurioitu-nut, se on vaaran välttämi-

seksi vaihdatettava Makitain valtuuttamassa huoltokor- jaamossa tai valtuutetulla ammattilaisella.

1. Virtajohtoa ei saa kiertää sormen tai muun kehonosan ympärille.

2.2 Vaarallinen pöly

VAROITUS

⚠️ Vaaralliset aineet Vaarallisten aineiden imu-roiminen voi aiheuttaa vakavia vammoja tai hengenvaaran.

1. Koneella ei saa imuroida seuraavia aineita:

– Kuumat aineet, kuten på lavat savukkeet tai kuuma tuhka
– Syttyvät, räjähtävät tai syövyttävät nesteet, kuten bensiini, liuottimet, hapot tai emäkset
– Syttyvä tai räjähtävä pöly, kuten magnesium- tai alumiinipöly

2.3 Varaosat ja lisävarusteet

HUOMAUTUS

Varaosat ja lisävarusteet

Muiden kuin alkuperäisten varaosien, harjojen ja lisävarusteiden käyttäminen voi heikentää laitteen turvallisuutta ja/tai toimintaa.

1. Käytä vain Makitain varaosia ja lisävarusteita. Seuraavat varaosat voivat vaikuttaa käyttäjän

turvallisuuteen ja/tai laitteen toimintaan:

Kuvaus Tilausnro
Litteä suodatin PTFE, 1 kpl. W107418351
Fleecesuodatinpussi, 5 kpl. W107418353
Kertakäyttöpussi, 5 kpl. W107418355
Moottorin jäähdytysilmansuodatin PET, 1 kpl.	W107418352

2.4 Mahdollisesti räjähdysherkkä tai syttyvä kaasuseos

HUOMAUTUS

Tämä laite ei sovellu käytettäväksi räjähdysherkässä tai syttyvässä ympäristössä tai jos haihtuvat nesteet tai syttyvät kaasut tai höyryt aiheuttavat räjähtämisen tai syttymisen vaaran.

3 Hallinta ja käyttäminen

HUOMAUTUS

Vaurioituminen yhteensopimattoman verkkovirran vuoksi.

Tämä laite voi vaurioitua, jos se yhdistetään yhteen- sopimattomaan verkkovirtaan.

1. Varmista, että jännite vastaa laitteen tyyppikilves- sä näkyvää merkintää.

3.1 Laitteen käynnistäminen ja käyttäminen

1. Tarkista, että virtakytkin on pois (0) -asennossa.
2. Tarkista, että laitteeseen on asennettu sopivat suodattimet.
3. Yhdistä imuletku sitten sille tarkoitettuun liitäntään painamalla se kunnolla paikalleen.
4. Yhdistä putket letkun kahvaan. Kääntele putkia, jotta ne asettuvat kunnolla paikoilleen.
5. Yhdistä putkeen suutin. Valitse suutin imuroita- van materiaalin tyypin mukaan.
6. Jos konetta käytetään pölyn keräämiseen pölyä tuottavasta koneesta, liitä imuletkun päähän asianmukainen sovitin.
7. Työnnä virtapistoke toimivaan pistorasiaan.
8. Käynnistä moottori asettamalla virtakytkin asentoon 1.

	Käännä I:Laite käynnistyy
	Käännä ♦/o:Laite pysähtyy. Jatkuva virransyöttö pistorasiassa
	Käännä AUTO :Automaattinen käynnistys/pysäytys tulee käyttöön
	Käännä I+ 📁:Käynnistä laite: laitteen automaattinensuodattimen puhdistustoiminto on poistettu käytöstä
	Käännä AUTO + 📁:Laitteen automaattinen käynnistys ja pysäytys on käytössä sekä automaattinen suodattimen puhdistustoiminto on poistettu käytöstä
	Nopeutta säädetään erillisellä kääntönupilla

3.2 Automaattisesti käynnistävä ja sammuttava pistorasia sähkötyökaluille

HUOMAUTUS

Liitäntä lisävarustetta varten.

Lisävarustepistorasia on suunniteltu sähkölaitteille. Lisätietoja on teknisissä tiedoissa.

1. Katkaise virta laitteesta ja yhdistettävästä varusteesta ennen varusteen yhdistämistä liitäntään.
2. Lue yhdistettävän laitteen käyttöopas ja ota tur- vallisuusohjeet huomioon.

Laitteessa on maadoitettu pistorasia. Siihen voidaan yhdistää ulkoinen sähkötyökalu. Pistorasiassa on aina virta, kun virtakytkin on asennossa ♦/baitetta voi siis käyttää jatkojohtona.

Asennossa AUTO laitteen voi käynnistää ja pysäyttää siihen yhdistetyn sähkötyökalun avulla. Tällöin pöly ja lika imuroidaan talteen heti kun niitä alkaa muodostua. Määräysten noudattaminen edellyttää, että imuriin yhdistetään vain hyväksyttyjä pölyä muodostavia laitteita.

Yhdistetyn sähkölaitteen suurin sallittu virrankulutus on ilmoitettu Tekniset tiedot -osassa.

Ennen kytkimen siirtämistä asentoon AUTO varmista, että laitteen pistorasiaan kytketystä työkalusta on katkaistu virta.

3.3 AutoClean

Laitteessa on automaattinen suodattimen puhdistusjärjestelmä (AutoClean). Laite puhdistaa suodatinta

säännöllisesti, jotta imuteho pysyy aina mahdollisimman hyvänä.

Jos imuteho heikkenee tai käyttökohteessa on runsaasti pölyä, suodatin kannattaa puhdistaa käsin:

1. Sammuta laite.
2. Sulje suutin tai imuletku kämmenellä.
3. Käännä kytkin I-asentoon ja anna laitteen toimia täydellä teholla noin 10 sekuntia imuletkun aukko suljettuna.

Jos imuteho on edelleen huono, irrota suodatin ja puhdista se mekaanisesti tai vaihda se uuteen.

Märkäimuroinnin tapaisissa käyttökohteissa auto- maattinen suodattimen puhdistustoiminto kannattaa poistaa käytöstä. Lisätietoja on luvussa 3.1.

3.4 Antistaattinen kytkenä

HUOMAUTUS

Laitteessa on antistaattinen järjestelmä, joka purkaa pölyä imuroitaessa mahdollisesti muodostuvan staattisen sähkövarauksen.

Antistaattinen järjestelmä on moottorikannen etuosassa. Se muodostaa maayhteyden säiliön liitäntään.

Jotta toiminto toimisi varmasti, laitteessa kannattaa käyttää sähköä johtavaa tai antistaattista imuletkua.

1. Kun lisävarusteenaa saatava kertakäyttöpussi asetetaan paikalleen, se ei saa häiritä antistaattisen yhteyden toimintaa.

3.5 Jäähdytysilmasuodatin

Laitteessa on jäähdytysilmastin elektroniikan ja moottorin suojana. Puhdista jäähdytysilmastin säännöllisesti.

Mikäli alueella on ilmassa runsaasti hienojakoista pölyä, laitteeseen kannattaa asentaa lisävarusteena saatava jäähdytysilmansuodatin, jotta ilmakanaviin ja moottoriin ei pääse pölyä. Kysy asiasta paikalliselta jälleenmyyjältä.

HUOMAUTUS

Jos pöly tukkii jäähdytysilmasuodattimen, moottorin ylikuormitussuojakytkin saattaa laueta.

1. Jos näin käy, sammuta laite ja anna sen jäähtyä noin 5 minuuttia.

3.6 Märkäimurointi

HUOMAUTUS

⚠️ Laitteessa on vedenpinnan korkeusrajoitin, joka sammuttaa laitteen läpi, kun vedenpinta nousee maksimikorkeuteen.

1. Jos näin käy, sammuta laitteesta virta.
2. Irrota laite pistorasiasta ja tyhjennä säiliö.
3. Laitteella ei saa imuroida nestettä, jos vedenpinnan korkeusrajoitin ja suodatin eivät ole paikallaan.
4. Älä imuroi syttyviä nesteitä.
5. Ennen nesteiden imuroimista poista pölypussi ja varmista, että koho tai vedenpinnan korkeusra-joitin toimii oikein.
6. Jos muodostuu vaahtoa, lopeta käyttäminen heti ja tyhjennä säiliö.
7. Tarkista säännöllisesti, että vedenpinnan korkeusrajoittimessa ei ole vaurioita.

Irrota laitteen pistoke pistorasiasta ennen säiliön tyhjentämistä. Irrota letku vetämällä. Vapauta salpa vetämällä ulospäin, jotta moottorin kansi vapautuu. Nosta moottorin kansi säiliöstä. Tyhjennä ja puhdista säiliö sekä vedenpinnan korkeusrajoitin aina märkäimuroinnin jälkeen.

Tyhjennä säiliö kallistamalla sitä taaksepäin tai sivulle. Kaada neste esimerkiksi viemäriin.

Aseta moottorin kansi takaisin paikalleen. Kiinnitä moottorin yläosa salvoilla.

Rajut liikkeet voivat laukaista vedenpinnan korkeusrajoittimen virheellisesti. Jos näin käy, sammuta laite ja odota 3 sekuntia, jotta laite nollautuu. Jatka laitteen käyttämistä sen jälkeen.

3.7 Kuivaimurointi

HUOMAUTUS

Vaarallisten aineiden imuroiminen Imuroidut aineet voivat saastuttaa ympäristöä.

1. Hävitä jäte voimassa olevien määräysten mukaisesti.

Irrota pistoke pistorasiasta ennen tyhjentämistä kui- vaimuroinnin jälkeen. Vapauta salpa vetämällä ulospäin, jotta moottorin kansi vapautuu. Nosta moottorin kansi säiliöstä.

Suodatin: Tarkista suodattimet. Puhdista suodatin ravistelemalla, harjaamalla tai pesemällä se. Jatka pölyn keräämistä vasta, kun suodatin on kuiva.

Pölypussi: Tarkista, onko pölypussi täynnä. Vaihda pölypussi tarvittaessa. Poista vanha pölypussi. Ase-ta uusi pölypussi paikalleen työntämllä kumikalvolla varustettu kartonginpala pölynimurin aukkoon. Var-

mista, että kumikalvo menee pölynimurin sisäänmenon korokkeen ohi.

Tyhjentämisen jälkeen: kiinnitä moottorin kansi säiliöön ja varmista liitos salvoilla. Älä kuivaimuroi, jos suodatin ei ole paikoillaan. Laitteen imuteho vaihtelee suodattimen ja pölypussin koon ja laadun mukaan. Käytä siksi vain alkuperäisiä suodattimia ja pölypusseja.

4 Laitteen käyttämisen jälkeen

4.1 Käytön jälkeen

Irrota pistoke sähköpistorasiasta, kun laitetta ei käytetä. Kelaa johto aloittaen pölynimurin päästä. Virtajohto voidaan kelata moottorin kanteen, säiliön ympärille tai asettaa mukana toimitettuun koukkuun tai kiinnikkeisiin. Tietyissä malleissa on erityiset säilytyspaikat lisävarusteita varten.

4.2 Kuljettaminen

1. Sulje kaikki salvat ennen laitteen siirtämistä.
2. Jos likasäiliössä on nestettä, älä kallista laitetta.
3. Älä nosta laitetta nosturin koukun avulla.
4. Älä nosta kone vaunun kahvassa *) tai kahva MAKPAC-Box).

4.3 Säilytys

Säilytä laitetta kuivassa paikassa suojattuna sateelta ja jäätymiseltä. Tätä laitetta saa säilyttää vain sisäti-loissa. Märkäsuodattimet ja nestesäiliön sisäosa on kuivattava ennen säilytykseen asettamista.

4.4 Lisävarusteiden ja työkalujen säilytyspaikka

Laitteen sivuilla on kiskot, joihin lisävarusteet tai työkalut voi kiinnittää esimerkiksi hihnoilla siirtämistä ja säilytystä varten. Laitteen takana on joustava hihna ja koukkuja imuletkun tai virtajohdon kiinnittämistä varten. Ohjeet ovat pikaoppaassa.

Laitteen päälle voi asentaa lisävarusteena saatavan sovitinlevyn ^7 , johon voi kiinnittää 2- tai 4-pistesäilytyslaatikoita.

Irrota pistoke pistorasiasta ennen sovitinlevyn asentamista.

HUOMAUTUS\*)

Älä nosta laitetta, kun sovitinlevyyn ei ole asennettu säilytyslaatikkoa. Huomioi laitteen paino ja tasapaino käytettäessä säilytyslaatikkoa. Säilytyslaatikoiden enimmäispaino on 30 kg.

4.5 Laitteen kierrättäminen

Tee käytöstä poistettu laite käyttökelvottomaksi.

1. Irrota pistoke pistorasiasta.
2. Katkaise virtajohto.
3. Älä hävitä sähkölaitteita kotitalousjätteenä.

Käytetyillä sähkö- ja elektroniikkalaitteilla voi olla negatiivisia ympäristöja terveysvaikutuksia niissä käytettyjen haitallisten osien takia.

Älä hävitä sähkö- ja elektroniikkalaitteita kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet on kierrätettävä toimittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen. Tämä on ilmaistu laitteessa olevalla ylivedetyn roska-astian symbolilla.

5 Hoito

5.1 Säännöllinen huolto ja tarkastaminen

Pätevän henkilöstön on huollettava ja tarkastettava laite säännöllisesti voimassaolevaa lainsäädäntöä ja määräyksiä noudattaen. Varsinkin maadoitus, sähköeristys ja virtajohdon kunto on tarkastettava säännöllisesti.

Jos ilmaantuu vika, laite ON POISTETTAVA käytöstä. Valtuutetun huoltoteknikon on tarkistettava se perusteellisesti ja korjattava se.

Makitain asentajan tai koulutetun henkilön on vähintään kerran vuodessa tehtävä tekninen tarkastus, jossa tarkastetaan suodattimet, ilmatiiviys ja hallintamekanismit.

5.2 Hoito

Irrota pistoke pistorasiasta ennen hoidon aloittamista. Tarkista ennen laitteen käynnistämistä, että verkkovirran taajuus ja jännite vastaavat laitteen tyyppikilvessä näkyviä merkintöjä.

Laite on tarkoitettu jatkuvaan raskaaseen käyttöön. Pölysuodatin on vaihdettava käyttötuntimäärän mukaan. Puhdista laite kuivalla liinalla ja pienellä määrällä suihkutettavaa puhdistusainetta.

Hoidon ja puhdistamisen aikana laitetta on käsiteltävä siten, että huoltohenkilöstölle tai muille ei aiheudu vaaraa.

Hoitoalueella:

• Käytä suodattimella varustettua ilmanvaihtoa.
  • Käytä suojavaatetusta.
• Puhdista hoitoalue, jotta ympäristöön ei pääse haitallisia aineita.

Hoidon ja korjausten aikana saastuneet osat, joita ei voida puhdistaa tyydyttävästi, pitää

• pakata tiiviisiin pusseihin
• hävittää ongelmajäteasetusten mukaisesti.

Saat lisätietoja huollosta jälleenmyyjältä tai maassasi toimivasta Makita-huoltokorjaamosta. Lisätietoja on tämän asiakirjan lopussa.

6 Lisätietoja

6.1 EU-vaatimustenmukaisuusvakuutus

Koskee vain Euroopan maita:

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Pölynimuri märkä- ja kuivakäyttöön Tyyppi: VC4210L

Yksiselitteiset EU-direktiivit: 2006/42/EY, 2014/30/EU, 2011/65/EU

Sovelletut harmonisoidut standardit: EN 60335-1:2012+A11:2014+A13:2017 EN 60335-2-69:2012 EN 55014-1:2017 EN 55014-2:2015 EN IEC 61000-3-2:2019 EN 61000-3-3:2013+A1:2019 EN IEC 63000:2018

Dokumentointivaltuutettu: Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

9d. hyuunna

01.07.2020

Hiroshi Tsujimura

Makita VC4210L
			EU / FR / RU AU / NZ CH GB CA / US / MX
Verkkojännite V 220-240 220-240 220-240 110-1		20
Verkkotaajuus Hz 50/60 50/60
Tehonotto W 1200 890 / 7,4 A
Lisälaitepistorasian liitäntäarvo		W	2400	1100	1100	1700	550 / 4,6 A
Kokonaisliitäntäarvo		W	3600	2300	2300	2900	1440 / 12 A
Sulake		A	16	10		13	15
Ilmantilavuusvirta max.1)		l/min (m3/h)	4500 (270)				4200 (252)
Alipaine		mbar (hPa)	250 (250)				230 (230)
Äänenpainetaso (IEC 60335-2-69)		dB(A)	68 ±2
Äänenvoimakkuus		dB(A)	60 ±2
Käsitärinä m/s2			<2,5
Verkkoliitäntäjohto: Pituus		m	7,5
Verkkoliitäntäjohto: Tyyppi			H07RN-F 3G1,5 mm2	H05RN-F 3G1,00 mm2		H07RN-F 3G1,5 mm2	SJTW-A 3AWG14
Suojausluokka			I
Suojalaji			IPX4
Häiriönvaimennus			EN 55014-1
Pölyluokka			L
Säillön tilavuus	maks.	I (UKgal /USgal)	42 (9,2 / 11,1)
	pöly	I (UKgal /USgal)	34 (7,5 / 9,0)
	vesi	I (UKgal /USgal)	30 (6,6 / 8,9)
Leveys		mm (in)	385 (15,2)
Syvyys		mm (in)	575 (22,6)
Korkeus		mm (in)	605 (23,8)
Paino. tarvikkeet (netto, yleisin sovellus)		kg (lb)	16,0 (35,3)

* mittauspaikka turbiini
Rakenteeseen ja teknisiin tietoihin voidaan tehdä muutoksia ilmoittamatta niist

2.3 Varuosad ja tarvikud

ETTEVAATUST!
