MANUALE UTENTE VC4210L MAKITA
Istruzioni originali
Original driftsinstruks
Bruksanvisning i original
Original brugsanvisning
Alkuperäiset ohjeet
Manual original

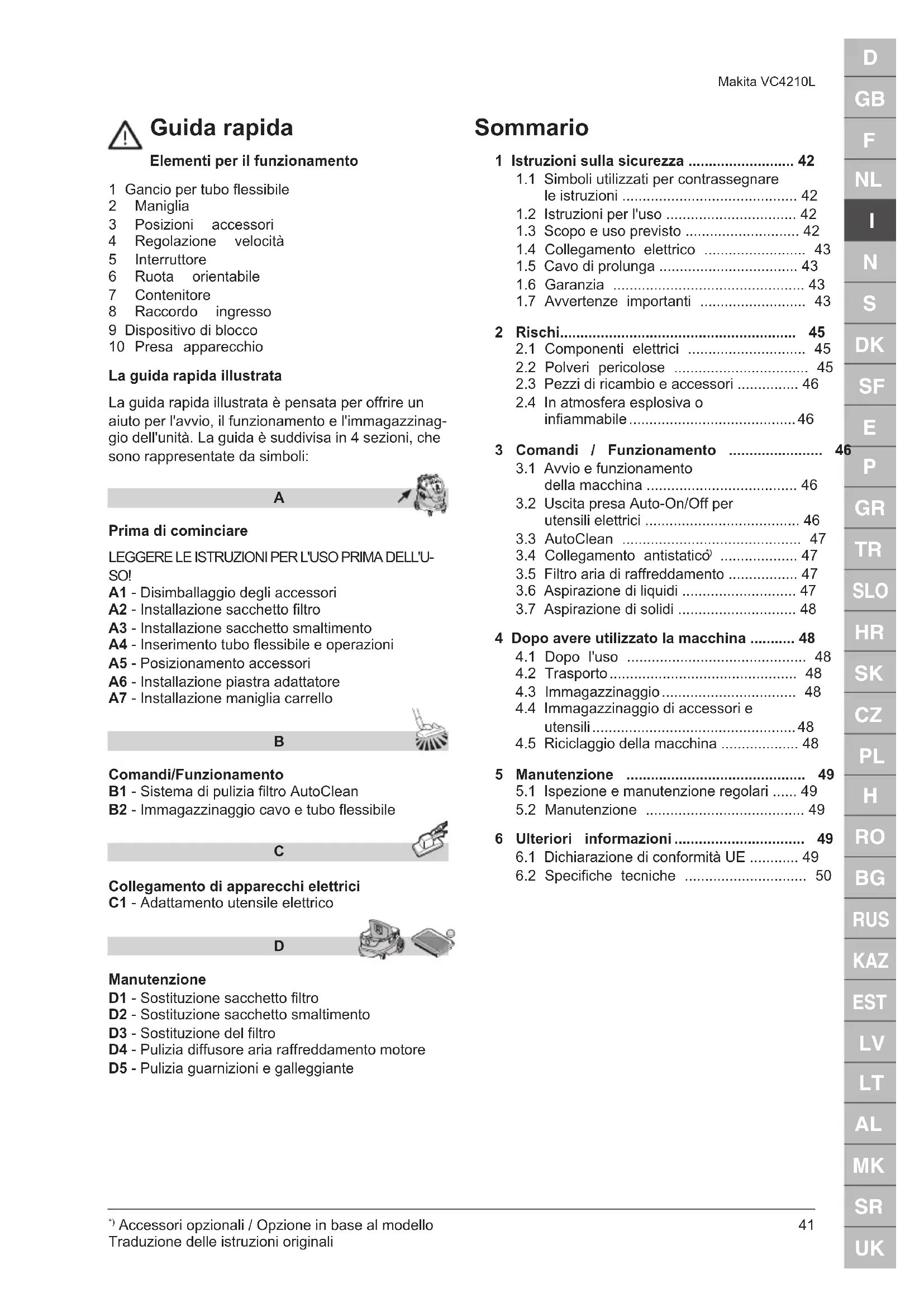

Elementi per il funzionamento
1 Gancio per tubo flessibile
2 Maniglia
3 Posizioni accessori
4 Regolazione velocità
5 Interruttore
6 Ruota orientabile
7 Contenitore
8 Raccordo ingresso
9 Dispositivo di blocco
10 Presa apparecchio
La guida rapida illustrata
La guida rapida illustrata è pensata per offrire un aiuto per l'avvio, il funzionamento e l'immagazzinaggio dell'unità. La guida è suddivisa in 4 sezioni, che sono rappresentate da simboli:
A
Prima di cominciare
LEGGERE LE ISTRUZIONI PER L'USO PRIMA DELL'USO!
A1 - Disimballaggio degli accessori
A2 - Installazione sacchetto filtro
A3 - Installazione sacchetto smaltimento
A4 - Inserimento tubo flessibile e operazioni
A5 - Posizionamento accessori
A6 - Installazione piastra adattatore
A7 - Installazione maniglia carrello
B
Comandi/Funzionamento
B1 - Sistema di pulizia filtro AutoClean
B2 - Immagazzinaggio cavo e tubo flessibile
C
Collegamento di apparecchi elettrici
C1 - Adattamento utensile elettrico
D
Manutenzione
D1 - Sostituzione sacchetto filtro
D2 - Sostituzione sacchetto smaltimento
D3 - Sostituzione del filtro
D4 - Pulizia diffusore aria raffreddamento motore
D5 - Pulizia guarnizioni e galleggiante
Sommario
1 Istruzioni sulla sicurezza 42
1.1 Simboli utilizzati per contrassegnare le istruzioni 42
1.2 Istruzioni per l'uso 42
1.3 Scopo e uso previsto 42
1.4 Collegamento elettrico 43
1.5 Cavo di prolunga 43
1.6 Garanzia 43
1.7 Avvertenze importanti 43
2 Rischi.... 45
2.1 Componenti elettrici 45
2.2 Polveri pericolose 45
2.3 Pezzi di ricambio e accessori 46
2.4 In atmosfera esplosiva o infiammabile 46
3.1 Avvio e funzionamento
della macchina .... 46
3.2 Uscita presa Auto-On/Off per utensili elettrici 46
3.3 AutoClean 47
3.4 Collegamento antistatico ^1 47
3.5 Filtro aria di raffreddamento 47
3.6 Aspirazione di liquidi 47
3.7 Aspirazione di solidi 48
4 Dopo avere utilizzato la macchina ..... 48
4.1 Dopo l'uso 48
4.2 Trasporto 48
4.3 Immagazzinaggio 48
4.4 Immagazzinaggio di accessori e utensili....48
4.5 Riciclaggio della macchina 48
5 Manutenzione 49
5.1 Ispezione e manutenzione regolari ..... 49
5.2 Manutenzione 49
6 Ulteriori informazioni 49
6.1 Dichiarazione di conformità UE ...... 49
6.2 Specifiche tecniche 50
1 Istruzioni sulla sicurezza
Il presente documento contiene importanti informazioni sulla sicurezza relative all'apparecchio e una guida rapida. Prima di avviare la macchina per la prima volta, leggere attentamente il presente manuale di istruzioni. Conservare le istruzioni per eventuale consultazione futura.
Assistenza supplementare
Maggiori informazioni sull'apparecchio sono disponibili sul nostro sito web all'indirizzo www.makita.com.
Per ulteriori domande, contattare il rappresentante dell'assistenza Makita responsabile per il proprio paese.
Consultare l'ultima pagina del presente documento.
1.1 Simboli utilizzati per contrassegnare le istruzioni
PERICOLO
Pericolo che comporta direttamente lesioni gravi o irreversibili, o perfino il decesso.
AVVERTENZA
Pericolo che può comportare lesioni gravi o perfino il decesso.
ATTENZIONE
Pericolo che può comportare lesioni e danni di minore entità.
1.2 Istruzioni per l'uso
L'apparecchio deve:
- essere utilizzato esclusivamente da persone che siano state istruite sul suo corretto utilizzo e che abbiano esplicitamente ricevuto l'incarico di utilizzarlo
- essere utilizzato esclusivamente sotto supervisione
Questo apparecchio non deve essere utilizzato da persone (inclusi bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza.
Sorvegliare i bambini per evitare che giochino con l'apparecchio.
Evitare ogni tecnica di lavoro non sicura.
Non usare mai l'apparecchio senza un filtro.
Spegnere l'apparecchio e scollegarlo dalla presa elettrica nelle seguenti situazioni:
- Prima di interventi di pulizia e manutenzione
-
Prima della sostituzione di componenti
-
Prima di una modifica da apportare sull'apparecchio
- Se si sviluppa schiuma o fuoriesce liquido
Oltre alle istruzioni per l'uso e alle normative per la prevenzione degli incidenti in vigore nel paese di utilizzo, è necessario osservare i regolamenti riconosciuti relativi alla sicurezza e al corretto utilizzo.
Prima di iniziare il lavoro, il personale addetto al funzionamento deve essere informato e addestrato in merito a:
• utilizzo della macchina
- rischi associati al materiale da aspirare
- smaltimento sicuro del materiale aspirato
1.3 Scopo e uso previsto
Questo estrattore di polvere mobile è stato progettato, sviluppato e testato rigorosamente per funzionare in maniera efficiente e sicura se mantenuto e utilizzato secondo le seguenti istruzioni.
Questa macchina è adatta per un utilizzo industriale, come ad es. impianti, siti di costruzione e officine.
Questa macchina è adatta anche destinata a un utilizzo commerciale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi, uffici e attività commerciali di noleggio.
Gli incidenti dovuti a un utilizzo scorretto possono essere prevenuti esclusivamente da coloro che utilizzano l'apparecchio.
LEGGERE E SEGUIRE TUTTE LE ISTRUZIONI DI SICUREZZA.
L'apparecchio è utilizzabile per l'aspirazione di polvere secca e non infiammabile e di liquidi.
Ogni altro uso è considerato come uso improprio. Il produttore declina ogni responsabilità per eventuali danni derivanti da tale uso. Il rischio associato a tale uso è esclusivamente a carico dell'utilizzatore. L'uso corretto include anche il funzionamento, la manutenzione e le riparazioni corretti così come specificato dal produttore.
L'apparecchio è utilizzabile per l'aspirazione di polvere secca e non infiammabile, liquidi, polveri pericolose con valori OEL (Limite di esposizione occupazionale) > 1 mg/m³. Classe di polvere L (IEC 60335-2-69).
Per gli estrattori di polveri, è necessario garantire un tasso di ricambio dell'aria L adeguato, se l'aria
di scarico viene reimmessa nel locale. Rispettare i regolamenti nazionali prima dell'utilizzo.
1.4 Collegamento elettrico
Si consiglia di collegare la macchina attraverso un interruttore di corrente residua.
Disporre i componenti elettrici (prese, spine e dispositivi di accoppiamento) e posare il cavo di prolunga in modo da mantenere la classe di protezione.
I connettori, i dispositivi di accoppiamento dei cavi di alimentazione e i cavi di prolunga devono essere a tenuta stagna.
1.5 Cavo di prolunga
Come cavo di prolunga, utilizzare esclusivamente la versione specificata dal produttore o una di qualità superiore.
Quando si utilizza un cavo di prolunga, verificare la sezione trasversale minima del cavo:
| Lunghezza cavo Sezione trasversale | ||
| < 16 A < 25 A | ||
| fino a 20 m 1,5 mm | ^2 | 2,5 mm ^2 |
| 20 - 50 m 2,5 mm | ^2 | 4,0 mm ^2 |
1.6 Garanzia
Le nostre condizioni generali di vendita si applicano secondo quanto previsto dalla garanzia.
Il produttore non potrà essere considerato responsabile in alcun modo per i danni derivanti da modifiche non autorizzate apportate all'apparecchio, l'utilizzo di spazzole non idonee e l'utilizzo dell'apparecchio per uno scopo diverso da quello previsto.
1.7 Avvertenze importanti
AVVERTENZA
⚠️ Per ridurre il rischio di incendi, scosse elettriche o lesioni, leggere e seguire tutte le istruzioni di sicurezza e i simboli di attenzione prima dell'uso. Questa macchina è progettata per essere sicura quando viene utilizzata per le funzioni di pulizia, come specificato. In caso di danni alle parti elettriche o meccaniche,
la macchina e/o l'accessorio devono essere riparati presso un centro di assistenza competente o dal produttore prima dell'uso, in modo da evitare ulteriori danni alla macchina o lesioni fisiche all'utilizzatore.
Non lasciare la macchina incustodita quando la spina è attaccata alla corrente. Staccare la spina dalla presa quando la macchina non viene utilizzata e prima della manutenzione.
L'utilizzo dell'apparecchio in ambienti esterni deve essere limitato a un utilizzo occasionale.
Non utilizzare se il cavo o la spina sono danneggiati. Per scollegare il cavo di alimentazione, afferrare la spina e non il cavo. Non maneggiare la spina o la macchina con le mani bagnate. Disattivare tutti i comandi prima di staccare la spina.
Non trascinare o trasportare la macchina tirando il cavo, non utilizzare il cavo come una maniglia, non chiudere uno sportello sul cavo e non tirare il cavo intorno a bordi o angoli taglienti. Non far passare la macchina sul cavo. Tenere
il cavo lontano dalle superfici calde.
Tenere i capelli, i vestiti non aderenti, le dita e tutte le parti del corpo lontano dalle aperture e dalle parti in movimento. Non infilare oggetti nelle aperture e non usare l'apparecchio con l'apertura bloccata. Tenere le aperture prive di polvere, pe-lucchi, capelli, e ogni altra cosa che possa ridurre il flusso di aria.
Non utilizzare in aree esterne a bassa temperatura.
Non utilizzare per aspirare li- quidi infiammabili o combusti- bili come benzina, e non utiliz- zare in aree in cui questi ultimi possono essere presenti.
Non aspirare niente che stia bruciando o emettendo fumo, come sigarette, fiammiferi o ceneri incandescenti.
Prestare particolare attenzione quando si puliscono le scale.
Non utilizzare se i filtri non sono montati.
Se la macchina non funziona correttamente o è stata fatta cadere, danneggiata, lasciata all'aperto o fatta cadere in acqua, portarla presso un centro di assistenza o il rivenditore.
Se schiuma o liquidi fuoriescono dall'apparecchio, spegnerlo immediatamente.
La macchina non deve essere utilizzata come una pompa dell'acqua. La macchina è destinata all'aspirazione di miscele di aria e di acqua.
Collegare la macchina a un'alimentazione elettrica correttamente messa a terra. La presa elettrica e il cavo di prolunga devono essere dotati di un conduttore di protezione funzionante.
Garantire una buona ventilazione presso il luogo di lavoro.
Non utilizzare la macchina come una scala. La macchina potrebbe ribaltarsi e danneggiarsi. Pericolo di lesioni.
Utilizzare l'uscita della presa sulla macchina soltanto per gli scopi specificati nelle istruzioni.
2 Rischi
2.1 Componenti elettrici
PERICOLO
La sezione superiore della macchina contiene componenti sotto tensione.
Il contatto con i componenti sotto tensione può provocare lesioni gravi o perfino letali.
- Non spruzzare mai acqua sulla sezione superiore della macchina.
PERICOLO
Rischio di scossa elettrica dovuto a un cavo di alimentazione difettoso.
Toccare un cavo di alimentazione difettoso può provocare lesioni gravi o persino letali.
- Non danneggiare il cavo di alimentazione (ad es. passandovi sopra con l'appa-recchio, tirandolo o schiacciandolo).
- Controllare regolarmente che il cavo di alimentazione non presenti danni o segni di usura.
- Se il cavo elettrico è dan- neggiato, deve essere so- stituito da un distributore autorizzato Makita o da una
persona qualificata simile, al fine di evitare rischi.
- In nessun caso, il cavo di alimentazione deve essere avvolto intorno alle dita o ad altre parti del corpo dell'operatore.
2.2 Polveri pericolose
AVVERTENZA
Materiali pericolosi.
L'aspirazione di materiali pericolosi può causare lesioni gravi o perfino letali.
- La macchina non deve essere utilizzata per aspirare i seguenti materiali:
– materiali caldi (sigarette accese, cenere incandescente, ecc.)
– liquidi infiammabili, esplosivi o aggressivi (ad es. benzina, solventi, acidi, alcali, ecc.)
- polveri infiammabili o esplosive (ad es. polvere di magnesio o alluminio, ecc.)
2.3 Pezzi di ricambio e accessori
ATTENZIONE
Pezzi di ricambio e accessori.
L'uso di pezzi di ricambio, spazzole e accessori non originali può compromettere la sicurezza o il funzionamento dell'apparecchio.
- Utilizzare esclusivamente pezzi di ricambio e accessori originali di Makita. I pezzi di ricambio che possono influenzare la salute e la sicurezza dell'operatore e/o il funzionamento dell'apparecchio sono specificati di seguito:
| Descrizione Cod. ordine | |
| Filtro piatto PTFE, 1 pz W107418351 | |
| Sacchetto filtro felpato, 5 pz W107418353 | |
| Sacchetto di smaltimento, 5 pz W107418355 | |
| Filtro aria di raffreddamento motore PET, 1 pz | W107418352 |
2.4 In atmosfera esplosiva o infiammabile
ATTENZIONE
Questa macchina non è adatta per essere utilizzata in atmosfere esplosive o infiammabi-
li, oppure dove potrebbero generarsi tali atmosfere a causa della presenza di liquidi volatili o di vapore o gas infiammabili.
3 Comandi / Funzionamento
ATTENZIONE
Danni dovuti a tensione della rete di alimentazione non idonea.
L'apparecchio può subire danni se collegato a una tensione della rete di alimentazione non idonea.
- Verificare che la tensione indicata sulla targhetta corrisponda alla tensione della rete di alimentazione locale.
3.1 Avvio e funzionamento della macchina
- Verificare che l'interruttore elettrico sia disattivato (in posizione 0).
- Verificare che dei filtri idonei siano installati nella macchina.
-
Collegare quindi il tubo flessibile di aspirazione nell'ingresso di aspirazione della macchina, spingendo in avanti il tubo fino a posizionarlo saldamente nell'ingresso.
-
Collegare poi i tubi con la maniglia del tubo flessibile, ruotando i tubi al fine di assicurare che siano montati correttamente.
- Attaccare l'ugello adatto al tubo. L'ugello deve essere scelto in base al tipo di materiale da aspirare.
- Se utilizzato per l'estrazione di polvere in collegamento con un utensile che produce polvere, collegare l'estremità del tubo flessibile di aspirazione con l'apposito adattatore.
- Collegare la spina a una presa elettrica idonea.
- Collocare l'interruttore elettrico in posizione I per avviare il motore.
 | Rotazione su I:Attivare la macchina |
| Rotazione su ♦/o:Arrestare la macchina Alimentazione permanente alla presa. | |
| Rotazione su AUTO :Attivare il funzionamento Auto-On/Off | |
| Rotazione su I+ ⚙️ :Attivare la macchina con la funzione di pulizia automatica del filtro disattivata | |
| Rotazione su AUTO + ⚙️ :Attivare il funzionamento Auto-On/Off con la funzione di pulizia automatica delfiltro disattivata. | |
 | Funzionamento della regolazione della velocità su manopola di rotazione separata |
3.2 Uscita presa Auto-On/Off per utensili elettrici
ATTENZIONE
Presa dell'apparecchio.
La presa dell'apparecchio è progettata per
l'equipaggiamento elettrico ausiliario; consultare i dati tecnici come riferimento.
- Prima di inserire la spina di un apparecchio, spegnere sempre la macchina e l'apparecchio che deve essere collegato.
- Leggere le istruzioni per l'uso dell'apparecchio da collegare e rispettare le indicazioni di sicurezza in esse contenute.
Una presa dell'apparecchio con contatto di messa a terra è integrata nella macchina. Qui è possibile collegare un utensile elettrico esterno. La presa dispone di un'alimentazione attiva permanente quando l'interruttore elettrico è in posizione ♦/0, questo significa che la macchina può essere utilizzata come un cavo di prolunga.
In posizione AUTO la macchina può essere accesa o spenta attraverso l'utensile elettrico collegato. Lo
sporco viene aspirato immediatamente dalla fonte di polvere. Al fine di soddisfare le normative, devono essere collegati esclusivamente utensili che producono polvere che siano approvati.
Il consumo di corrente massimo dell'apparecchio elettrico collegato è indicato nella sezione "Specifiche tecniche".
Prima di ruotare l'interruttore sulla posizione AUTO, assicurarsi che l'utensile collegato alla presa dell'apparecchio sia spento.
3.3 AutoClean
La macchina è dotata di un sistema di pulizia del filtro automatico chiamato AutoClean. Un ciclo di pulizia frequente sarà effettuato automaticamente durante il funzionamento al fine di garantire che le prestazioni di aspirazione siano sempre ottimali.
Se le prestazioni di aspirazione diminuiscono o in caso di applicazioni in presenza di grandi quantità di polvere si consiglia un'operazione di pulizia del filtro manuale:
- Spegnere la macchina.
- Chiudere gli ugelli o l'apertura del tubo flessibile di aspirazione con il palmo della mano.
- Ruotare l'interruttore in posizione "l" e far funzionare la macchina a piena velocità per circa 10 secondi con l'apertura del tubo flessibile di aspirazione chiusa.
Se il potere aspirante è ancora ridotto, estrarre il filtro e pulire meccanicamente, oppure sostituire il filtro.
Per alcune applicazioni, come l'aspirazione di liquidi, si consiglia di disattivare il sistema di pulizia del filtro automatico. Per i dettagli, vedere il capitolo 3.1.
3.4 Collegamento antistatico
ATTENZIONE
La macchina è dotata di un sistema antistatico per scaricare ogni elettricità statica che potrebbe svilupparsi durante l'aspirazione della polvere.
Il sistema antistatico è situato nella parte anteriore del lato superiore del motore e crea un collegamento a massa con il raccordo di ingresso del contenitore.
Per un funzionamento corretto, si consiglia l'utilizzo di un tubo conduttore elettrico o di un tubo flessibile di aspirazione antistatico.
- Durante l'inserimento del sacchetto di smaltimento opzionale, assicurarsi che il collegamento antistatico venga mantenuto.
3.5 Filtro aria di raffreddamento
Per proteggere l'elettronica e il motore, la macchina è dotata di un diffusore dell'aria di raffreddamento. Pulire regolarmente il diffusore dell'aria di raffreddamento.
Per le aree con un'alta concentrazione di polveri sottili nell'aria circostante si consiglia di equipaggiare la macchina di una cartuccia del filtro dell'aria di raffreddamento opzionale per evitare che la polvere si stabilisca all'interno dei canali dell'aria e del motore. Contattare il proprio rappresentante commerciale locale.
ATTENZIONE
Se il filtro dell'aria di raffreddamento è ostruito dalla polvere, l'interruttore di protezione da sovraccarico nel motore può essere attivato.
- In tale caso, spegnere la macchina, pulire il filtro dell'aria di raffreddamento e lasciare raffreddare la macchina per circa 5 minuti.
3.6 Aspirazione di liquidi
ATTENZIONE
La macchina è dotata di un sistema di limitazione del livello dell'acqua che spegne la macchina una volta raggiunto il livello massimo del liquido.
- Quando ciò si verifica, spegnere la macchina.
- Scollegare la macchina dalla presa e vuotare il contenitore.
- Non aspirare mai dei liquidi senza il sistema di limitazione del livello dell'acqua e il filtro in posizione.
- Non aspirare liquidi infiammabili
- Prima di procedere alla raccolta di liquidi, rimuovere sempre il sacchetto del filtro/dei rifiuti e verificare che il sistema di limitazione del livello dell'acqua funzioni correttamente.
- Se compare della schiuma, sospendere immediatamente il lavoro e svuotare il serbatoio.
- Pulire regolarmente il dispositivo di limitazione del livello dell'acqua e controllare l'eventuale presenza di danni.
Prima di vuotare il contenitore, scollegare la macchina. Scollegare il tubo flessibile dall'ingresso tirando fuori il tubo. Rilasciare il dispositivo di blocco tirandolo verso l'esterno, in modo da liberare la parte superiore del motore. Sollevare la parte superiore del motore dal contenitore. Dopo l'aspirazione di liquidi, vuotare e pulire sempre il contenitore e il sistema di limitazione del livello dell'acqua.
Vuotare il contenitore inclinandolo all'indietro o lateralmente e versare i liquidi in uno scarico a pavimento o similare.
Makita VC4210L
Rimettere la parte superiore del motore sul contenitore. Fissare la parte superiore del motore con i dispositivi di blocco.
Le manovre pesanti possono innescare per errore il dispositivo di limitazione del livello dell'acqua. Qualora questo dovesse accadere, spegnere la macchina e attendere 3 secondi per resettare il dispositivo. Continuare poi a far funzionare la macchina.
3.7 Aspirazione di solidi
ATTENZIONE
Aspirazione di materiali pericolosi per l'ambiente.
I materiali aspirati possono presentare un pericolo per l'ambiente.
- Smaltire la sporcizia in conformità ai regolamenti in vigore.
Rimuovere la spina elettrica dalla presa prima di effettuare lo svuotamento dopo l'aspirazione di solidi. Rilasciare il dispositivo di blocco tirandolo verso l'esterno in modo da liberare la parte superiore del motore. Sollevare la parte superiore del motore dal contenitore.
Filtro: Controllare il filtri. Per pulire il filtro è possibile scuoterlo, spazzolarlo o lavarlo. Attendere che il filtro sia asciutto prima di ricominciare l'operazione di aspirazione della polvere.
Sacchetto di raccolta polvere: controllare il sacchetto per verificare il fattore di riempimento. Sostituire il sacchetto di raccolta polvere se necessario. Rimuovere il vecchio sacchetto. Il nuovo sacchetto si installa facendo passare il pezzo di cartone con la membrana di gomma attraverso l'ingresso di aspirazione. Assicurarsi che la membrana di gomma superi il rialzo presente sull'ingresso di aspirazione.
Dopo lo svuotamento: chiudere la parte superiore del motore sul contenitore e fissarla con i dispositivi di blocco. Non aspirare mai materiale solido senza il filtro montato nella macchina. L'efficienza aspirante della macchina dipende dalle dimensioni e dalla qualità del filtro e del sacchetto di raccolta polvere. Pertanto è necessario utilizzare esclusivamente filtri e sacchetti di raccolta polvere originali.
4 Dopo avere utilizzato la macchina
4.1 Dopo l'uso
Rimuovere la spina dalla presa quando la macchina non viene utilizzata. Avvolgere il cavo partendo dall'apparecchio. Il cavo di alimentazione può essere avvolto intorno al lato superiore del motore o sul contenitore, oppure collocato nel gancio o nei dispositivi di fissaggio inclusi. Alcune varianti dispongono di vani speciali in cui riporre gli accessori.
4.2 Trasporto
- Prima di trasportare la macchina, chiudere tutti i dispositivi di blocco.
- Non inclinare la macchina se nel serbatoio della sporcizia sono presenti dei liquidi.
- Non usare il gancio di una gru per sollevare la macchina.
- Non sollevare la macchina usando la maniglia del carrello*) o la maniglia della MAKPAC-Box).
4.3 Immagazzinaggio
Immagazzinare l'apparecchio in un luogo asciutto, protetto dalla pioggia e dal gelo. La macchina deve essere immagazzinata solo in ambienti interni. I filtri umidi e la parte interna del contenitore del liquido devono essere asciugati prima dello stoccaggio.
4.4 Immagazzinaggio di accessori e utensili
Per il trasporto e l'immagazzinaggio pratici di accessori o utensili, dei binari integrati situati sul lato della macchina permettono il fissaggio senza necessità di cinghie o altri dispositivi. Una cinghia flessibile e dei ganci sono inclusi sul lato posteriore della macchina per riporre il tubo flessibile di aspirazione o i cavi di alimentazione. Per le istruzioni, consultare la guida rapida.
Una piastra adattatore opzionale ^1 con sistema di attacco può essere installata sulla parte superiore della macchina per il fissaggio di involucri di immagazzinaggio a 2 punti o a 4 punti.
Rimuovere la spina elettrica dalla presa prima di installare la piastra adattatore.
ATTENZIONE ^A
Non sollevare la macchina nella piastra adattatore senza avere installato in modo sicuro l'involucro di immagazzinaggio. Prendere nota del peso e dell'equilibrio dell'apparecchio in caso di immagazzinaggio. Il peso massimo degli involucri di immagazzinaggio è di 30 kg.
4.5 Riciclaggio della macchina
Rendere inutilizzabile la vecchia macchina.
- Scollegare la macchina dall'alimentazione elettrica.
- Tagliare il cavo di alimentazione.
- È vietato lo smaltimento di apparecchi elettrici insieme ai rifiuti domestici.
A causa della presenza di componenti pericolosi nelle apparecchiature, le apparecchiature elettriche ed elettroniche usate potrebbero
produrre un impatto negativo sull'ambiente e sulla salute umana.
Non smaltire elettrodomestici elettrici ed elettronici insieme ai rifiuti domestici!
In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), e al suo adattamento alle normative nazionali, le apparecchiature elettriche ed elettroniche usate vanno sottoposte a raccolta differenziata e conferite a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente. Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.
5 Manutenzione
5.1 Ispezione e manutenzione regolari
L'ispezione e la manutenzione regolari della macchina devono essere effettuate da personale qualificato in conformità alle leggi e ai regolamenti in vigore. In particolare, devono essere effettuati frequentemente dei test elettrici di verifica della continuità di terra, della resistenza dell'isolamento e delle condizioni del cavo flessibile.
In caso di anomalia, l'apparecchio DEVE essere ritirato dal servizio, verificato completamente e riparato da un tecnico dell'assistenza autorizzato.
Un tecnico di Makita o una persona qualificata dovranno eseguire, almeno una volta all'anno, una verifica tecnica dei filtri, della tenuta d'aria e dei meccanismi di controllo.
5.2 Manutenzione
Rimuovere la spina dalla presa prima di eseguire la manutenzione. Prima di utilizzare la macchina, assicurarsi che la frequenza e la tensione indicate sulla targhetta corrispondano alla tensione della rete di alimentazione.
La macchina è progettata per un funzionamento continuo e pesante. In base al numero di ore di funzionamento, il filtro di raccolta polvere deve essere sostituito. Tenere la macchina pulita con un panno asciutto e una piccola quantità di lucidante spray.
Durante la manutenzione e la pulizia, maneggiare la macchina in modo da evitare pericoli per il personale addetto alla manutenzione o altre persone.
Nell'area di manutenzione
- Utilizzare una ventilazione filtrata obbligatoria
- Indossare degli indumenti di protezione
- Pulire l'area di manutenzione in modo che non rimangano sostanze dannose nell'ambiente circostante
Durante il lavoro di manutenzione e di riparazione tutte le parti contaminate che non possono essere pulite in modo soddisfacente devono essere:
• Avvolte in sacchetti ben sigillati
- Smaltite in un modo conforme ai regolamenti in vigore per la rimozione di tali rifiuti
Per i dettagli sul servizio post-vendita, contattare il proprio rivenditore o rappresentante dell'assistenza Makita responsabile per il proprio paese. Consultare l'ultima pagina del presente documento.
6 Ulteriori informazioni
6.1 Dichiarazione di conformità UE
Solo per i paesi europei:
Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.
Prodotto: Aspiratore per impiego a secco e a umido Modelo: VC4210L
Direttive CE pertinenti: 2006/42/CE, 2014/30/UE, 2011/65/UE
Norme armonizzate applicate: EN 60335-1:2012+A11:2014+A13:2017
EN 60335-2-69:2012
EN 55014-1:2017
EN 55014-2:2015
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
EN IEC 63000:2018
Responsabile della documentazione: Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium
Hiroshi Tsujimura
6.2 Specifiche tecniche
| Makita VC4210L | |||||||
| EU / FR / RU AU / NZ CH GB CA / US / MX | |||||||
| Tensione V 220-240 220-240 220-240 110-120 | |||||||
| Frequenza di rete Hz 50/60 50/60 | |||||||
| Valore di potenza assorbita W 1200 890 / 7,4 A | |||||||
| Potenza allacciata della presa dell'apparechio | W | 2400 | 1100 | 1100 | 1700 | 550 / 4,6 A | |
| Totale potenza allacciata | W | 3600 | 2300 | 2300 | 2900 | 1440 / 12 A | |
| Fusibili di rete | A | 16 | 10 | 13 | 15 | ||
| Volume portata (aria) max.1 | l/min (m3/h) | 4500 (270) | 4200 (252) | ||||
| Depressione | mbar (hPa) | 250 (250) | 230 (230) | ||||
| Livello pressione acustica (IEC 60335-2-69) | dB(A) | 68 ±2 | |||||
| Rumorosità di funzionamento | dB(A) | 60 ±2 | |||||
| Vibrazioni al sistema manobraccio | m/s2 | <2,5 | |||||
| Filo collegamento rete: lunghezza | m | 7,5 | |||||
| Filo collegamento rete: tipo | H07RN-F 3G1,5 mm2 | H05RN-F 3G1,00 mm2 | H07RN-F 3G1,5 mm2 | SJTW-A 3AWG14 | |||
| Categoria di protezione e tipo | I | ||||||
| Tipo di protezione (antispruzzi d'acqua) | IPX4 | ||||||
| Grado di schermatura | EN 55014-1 | ||||||
| Categoria di polvere | L | ||||||
| Volume contenitore | max. | I (UKgal /USgal) | 42 (9,2 / 11,1) | ||||
| polvere | I (UKgal /USgal) | 34 (7,5 / 9,0) | |||||
| acqua I (UKgal /USgal) | 30 (6,6 / 8,9) | ||||||
| Lunghezza | mm (in) | 385 (15,2) | |||||
| Larghezza | mm (in) | 575 (22,6) | |||||
| Altezza | mm (in) | 605 (23,8) | |||||
| Peso con accessori (al netto, in applicazione più comune) | kg (lb) | 16,0 (35,3) | |||||
* misurata alla turbina
Le specifiche e i dettagli sono soggetti a modifiche senza preavviso.
Hurtigguide
Betjeningsorganer
1 Krok til slange
2 Håndtak
3 Tilbehør posisjoner
4 Hastighetskontroll
5 Bryter
6 Trillehjul
7 Beholder
8 Inntaksflens
9 Lås
10 Apparatkontakt
Illustrert hurtigguide
Materiale periculoase.
