Tipo di prodotto	Aspirapolvere senza fili
Marca	Makita
Modello	CL117FD
Capacità del serbatoio	650 ml
Autonomia (con batteria BL1020V)	Modalità normale: circa 55 min Modalità alta velocità: circa 18 min Modalità velocità massima: circa 10 min
Peso netto	1,0 kg
Lunghezza totale	Corpo: 457 mm Con tubo prolunga e bocchetta: 992 - 1 232 mm
Tensione nominale	10,8 V - 12 V CC max.
Tipo di batteria	Li-ion integrata, modello BL1020V
Caricabatterie	DC1002, tempo di ricarica: 2 h (a 10-40 °C)
Filtri	Filtro ad alte prestazioni, filtro spugna; opzionale: prefiltro, filtro HEPA
Modalità di velocità	3 modalità (normale, alta velocità, velocità massima)
Lampada	LED integrata, si accende durante il funzionamento
Accessori inclusi	Bocchetta piatta, tubo prolunga scorrevole, bocchetta per pavimenti; supporto a parete opzionale
Utilizzo	Solo raccolta di polvere secca
Sicurezza	Arresto automatico in caso di surriscaldamento o sovraccarico; protezione contro i cortocircuiti
Manutenzione	Pulizia regolare dei filtri e del serbatoio; lavaggio possibile (asciugatura obbligatoria)
Riciclaggio	Batteria Li-ion rimovibile per smaltimento separato

Domande frequenti - CL117FD MAKITA

Come caricare l'aspirapolvere CL117FD?

Collegare la spina di carica al connettore di carica dell'aspirapolvere, quindi collegare il caricabatterie a una presa di corrente. La spia di carica si accende e si spegne una volta completata la carica. Utilizzare solo il caricabatterie Makita DC1002 e la batteria BL1020V.

Come cambiare la velocità di aspirazione?

Premere il pulsante Accensione/Cambio velocità per scorrere le tre modalità: alta velocità, velocità massima, velocità normale. Il ciclo si ripete ad ogni pressione.

Come pulire il filtro ad alte prestazioni?

Rimuovere il filtro dall'aspirapolvere, battere leggermente per rimuovere la polvere, o lavarlo con acqua saponata. Asciugarlo completamente prima di rimetterlo in posizione. Non utilizzare mai benzina o solventi.

Cosa fare se la potenza di aspirazione diminuisce?

Verificare se il serbatoio è pieno o se il filtro è ostruito. Svuotare il serbatoio e pulire il filtro. Se il problema persiste, caricare la batteria.

Come svuotare il serbatoio della polvere?

Dirigere l'ingresso di aspirazione verso il basso, ruotare la capsula nella direzione della freccia e tirarla delicatamente per rimuoverla. Gettare la polvere, quindi pulire il filtro se necessario. Rimettere la capsula allineando i segni e ruotando fino al blocco.

Si può usare l'aspirapolvere con il collettore ciclone?

Sì, il collettore ciclone è un accessorio opzionale che riduce la quantità di polvere nel serbatoio. Si fissa all'ingresso di aspirazione. Svuotare l'alloggiamento della polvere del ciclone quando raggiunge la linea Pieno.

Come sostituire la batteria integrata?

Rimuovere il coperchio posteriore, far scorrere la batteria a metà, scollegare i fili premendo sul connettore, quindi rimuovere completamente la batteria. Per installare una batteria di ricambio, seguire la procedura inversa. Utilizzare solo batterie Makita originali.

Quali sono le precauzioni di sicurezza importanti?

Non esporre alla pioggia, non aspirare liquidi infiammabili, non utilizzare con una batteria danneggiata, tenere i bambini a distanza e spegnere l'apparecchio prima di qualsiasi manutenzione. Utilizzare solo gli accessori raccomandati.

Come conservare l'aspirapolvere?

Dopo l'uso, bloccare la testa della bocchetta e appendere l'aspirapolvere a un gancio a muro. È possibile anche riporlo in piano. Evitare di appoggiarlo al muro senza supporto per evitare cadute.

Cosa fare se l'aspirapolvere non si avvia?

Verificare che la batteria sia carica. Se la spia di carica lampeggia o si accende, la batteria potrebbe essere scarica o in surriscaldamento. Caricarla o lasciarla raffreddare. Se il problema persiste, contattare un centro di assistenza autorizzato Makita.

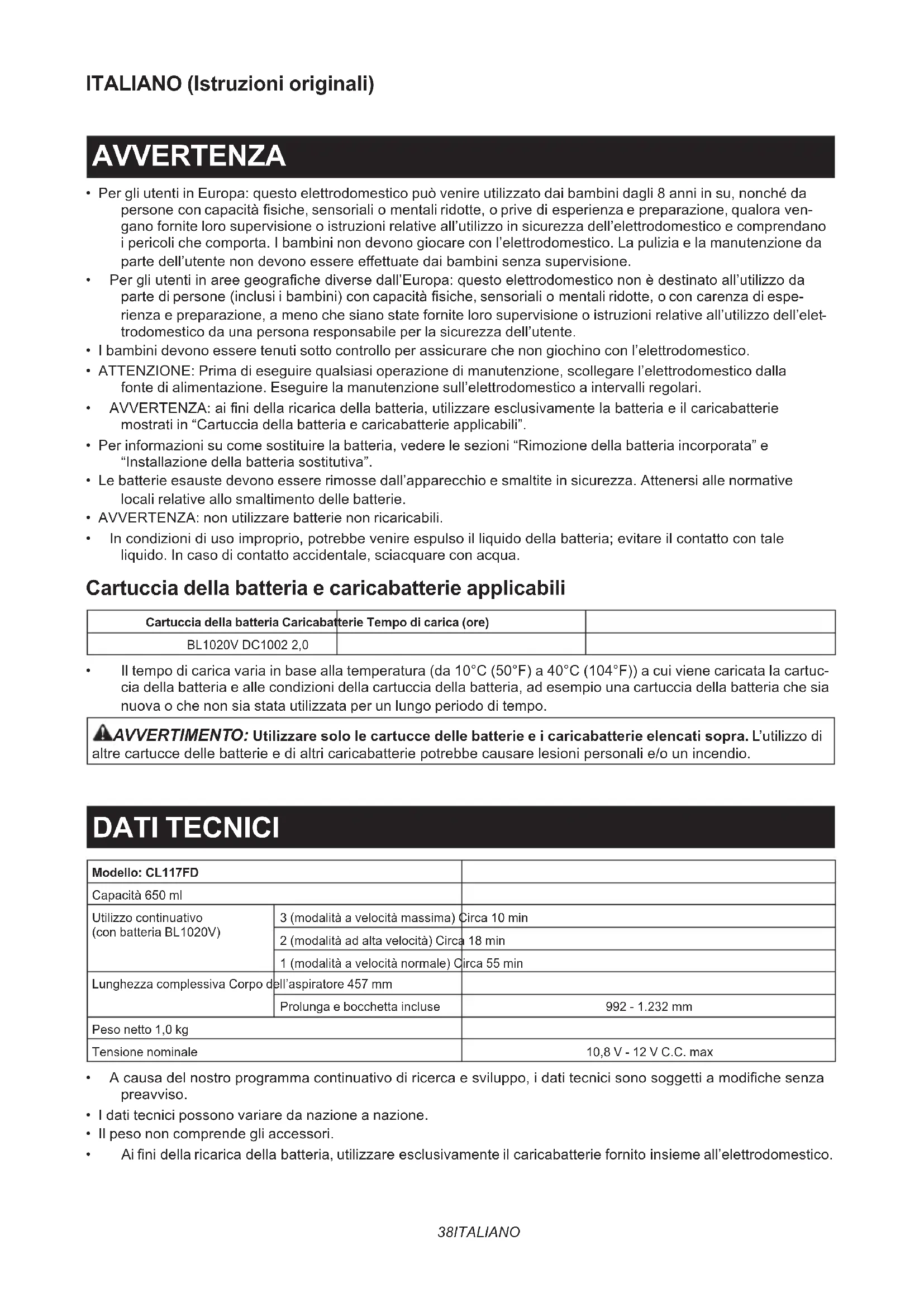

MANUALE UTENTE CL117FD MAKITA

• Per gli utenti in Europa: questo elettrodomestico può venire utilizzato dai bambini dagli 8 anni in su, nonché da persone con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e preparazione, qualora vengano fornite loro supervisione o istruzioni relative all'utilizzo in sicurezza dell'elettrodomestico e comprendano i pericoli che comporta. I bambini non devono giocare con l'elettrodomestico. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate dai bambini senza supervisione.
• Per gli utenti in aree geografiche diverse dall'Europa: questo elettrodomestico non è destinato all'utilizzo da parte di persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o con carenza di esperienza e preparazione, a meno che siano state fornite loro supervisione o istruzioni relative all'utilizzo dell'elettrodomestico da una persona responsabile per la sicurezza dell'utente.
• I bambini devono essere tenuti sotto controllo per assicurare che non giochino con l'elettrodomestico.
• ATTENZIONE: Prima di eseguire qualsiasi operazione di manutenzione, scollegare l'elettrodomestico dalla fonte di alimentazione. Eseguire la manutenzione sull'elettrodomestico a intervalli regolari.
• AVVERTENZA: ai fini della ricarica della batteria, utilizzare esclusivamente la batteria e il caricabatterie mostrati in “Cartuccia della batteria e caricabatterie applicabili”.
• Per informazioni su come sostituire la batteria, vedere le sezioni “Rimozione della batteria incorporata” e “Installazione della batteria sostitutiva”.
• Le batterie esauste devono essere rimosse dall'apparecchio e smaltite in sicurezza. Attenersi alle normative locali relative allo smaltimento delle batterie.
• AVVERTENZA: non utilizzare batterie non ricaricabili.
• In condizioni di uso improprio, potrebbe venire espulso il liquido della batteria; evitare il contatto con tale liquido. In caso di contatto accidentale, sciacquare con acqua.

Cartuccia della batteria e caricabatterie applicabili

Cartuccia della batteria Caricabatterie Tempo di carica (ore)
BL1020V DC1002 2,0

- Il tempo di carica varia in base alla temperatura (da 10°C (50°F) a 40°C (104°F)) a cui viene caricata la cartuccia della batteria e alle condizioni della cartuccia della batteria, ad esempio una cartuccia della batteria che sia nuova o che non sia stata utilizzata per un lungo periodo di tempo.

AVVERTIMENTO: Utilizzare solo le cartucce delle batterie e i caricabatterie elencati sopra. L'utilizzo di altre cartucce delle batterie e di altri caricabatterie potrebbe causare lesioni personali e/o un incendio.

DATI TECNICI

Modello: CL117FD
Capacità 650 ml
Utilizzo continuativo (con batteria BL1020V)	3 (modalità a velocità massima) Circa 10 min
	2 (modalità ad alta velocità) Circa 18 min
	1 (modalità a velocità normale) Circa 55 min
Lunghezza complessiva Corpo de	dell'aspiratore 457 mm
	Prolunga e bocchetta incluse	992 - 1.232 mm
Peso netto 1,0 kg
Tensione nominale		10,8 V - 12 V C.C. max

• A causa del nostro programma continuativo di ricerca e sviluppo, i dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici possono variare da nazione a nazione.
• Il peso non comprende gli accessori.
  • Ai fini della ricarica della batteria, utilizzare esclusivamente il caricabatterie fornito insieme all'elettrodomestico.

Simboli

Le figure seguenti mostrano i simboli utilizzati per l'apparecchio. Accertarsi di comprenderne il significato prima dell'uso.

	Leggere il manuale d'uso.
D-C	Unità di alimentazione rimovibile
Ni-MHLi-ion	Solo per le nazioni dell'EUA causa della presenza di componenti pericolosi nelle apparecchiature, i rifiuti di apparecchiature elettriche ed elettroniche, accumulatori e batterie potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.Non smaltire elettrodomestici elettrici ed elettronici o batterie insieme ai rifiuti domestici!In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), sugli accumulatori e le batterie, nonché sui rifiuti di accumulatori e batterie, e al suo adattamento alle normative nazionali, i rifiuti di apparecchiature elettriche ed elettroniche, batterie e accumulatori vanno conservati separatamente e conferiti a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.Tale requisito viene indicato mediante il simbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

Utilizzo previsto

Questo apparecchio è progettato per la raccolta delle polveri secche.

AVVERTENZE DI SICUREZZA

Avvertenze relative alla sicurezza dell'aspiratore a batteria

AAVERTIMENTO: IMPORTANTE! LEGGERE CON ATTENZIONE tutte le avvertenze di sicurezza e tutte le istruzioni PRIMA DELL'USO. La man-cata osservanza delle avvertenze e delle istruzioni potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

1. Non esporlo alla pioggia. Conservarlo al chiuso.
2. Non consentirne l'utilizzo come giocattolo. Qualora venga utilizzato da o in prossimità di bambini, è necessaria una stretta sorveglianza.
3. Utilizzarlo esclusivamente nelle modalità descritte nel presente manuale. Utilizzare esclusivamente gli accessori consigliati dal produttore.
4. Non utilizzare con una batteria danneggiata.

Qualora l'elettrodomestico non funzioni come previsto, sia caduto, si sia danneggiato, sia rimasto all'aperto o sia caduto in acqua, portarlo a un centro di assistenza.

1. Non maneggiare l'elettrodomestico con le mani bagnate.
2. Non inserire alcun oggetto nelle aperture. Non utilizzarlo con alcuna apertura ostruita; tenerlo libero da polvere, lanugine, capelli e qualsiasi cosa possa ridurre il flusso dell'aria.
3. Tenere i capelli, gli indumenti abbondanti, le dita e tutte le parti del corpo lontani dalle aperture e dalle parti mobili.
4. Disattivare tutti i controlli prima di rimuovere la batteria.
5. Fare particolarmente attenzione durante la pulizia delle scale.
6. Non utilizzarlo per aspirare sostanze infiammabili o combustibili, ad esempio la benzina, o in ubicazioni in cui potrebbero essere presenti.
7. Per la ricarica, utilizzare esclusivamente il caricabatterie fornito dal produttore.
8. Non aspirare oggetti che brucino o emettano fumo, quali sigarette, fiammiferi o ceneri calde.
9. Non utilizzarlo senza il sacchetto polveri e/o i filtri installati.
10. Non caricare la batteria all'aperto.
11. Ricaricarla esclusivamente con il caricabatterie specificato dal produttore. Un caricabatterie idoneo a un tipo di batteria potrebbe creare un rischio di incendio, laddove venga utilizzato con una batteria di tipo diverso.
12. Utilizzare gli elettrodomestici esclusivamente con le batterie specificamente designate. L'utilizzo di qualsiasi altra batteria potrebbe comportare il rischio di lesioni personali e incendi.
13. Quando la batteria non è in uso, tenerla lontana da oggetti metallici, quali graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono creare un contatto da un terminale all'altro.
14. In condizioni di uso improprio, dalla batteria potrebbe venire espulso del liquido; evitare il contatto con tale liquido. In caso di contatto accidentale con il liquido, lavare abbondamente con acqua.
15. Non utilizzare una batteria o un elettrodomestico che siano danneggiati o che siano stati modificati. Batterie danneggiate o modificate potrebbero mostrare un comportamento imprevedibile che può risultare in incendi, esplosioni o nel rischio di lesioni personali.
16. Non esporre una batteria o un elettrodomestico al fuoco o a temperature eccessive. L'esposizione al fuoco o a temperature superiori ai 130 °C potrebbe causare un'esplosione.
17. Attenersi a tutte le istruzioni relative alla carica e non caricare la batteria o l'elettrodomestico al di fuori della gamma di temperature specificata nelle istruzioni. Una carica inappropriata o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e incrementare il rischio di incendio.
18. Non lasciare che la familiarità acquisita con

l'utilizzo frequente degli utensili porti all'auto-compiacimento e a ignorare i principi di sicurezza relativi agli utensili stessi. Un'operazione incauta può causare gravi lesioni personali in una frazione di secondo.

CONSERVARE LE PRESENTI ISTRUZIONI.

REGOLE AGGIUNTIVE PER LA SICUREZZA

1. Leggere attentamente il presente manuale d'uso e il manuale d'uso del caricabatterie prima dell'uso.
2. Non aspirare i materiali seguenti:
   — Materiali caldi, quali sigarette accese e/o scintille o polveri metalliche generate dalla smerigliatura o dal taglio del metallo
   — Materiali infiammabili, quali benzina per auto, solventi, benzina per smacchiare, cherosene o vernici
   — Materiali esplosivi, ad esempio nitroglicerina
   — Materiali infiammabili, quali alluminio, zinco, magnesio, titanio, fosforo o celluloide
   — Sporcizia bagnata, acqua, olio o simili
   — Pezzi duri con estremità affiliate, quali schegge di legno, metalli, pietre, vetri, chiodi, spilli o rasoi
   — Polveri che formino grumi, quali cemento o toner
   — Polveri conduttive, quali quelle metalliche o di carbonio
   — Polveri sottili, ad esempio polvere di calcestruzzo In caso contrario, si potrebbero causare incendi, lesioni a persone e/o danni alle cose.
3. Qualora si noti una qualsiasi anomalia, interrompere immediatamente l'utilizzo.
4. Qualora si faccia cadere o si colpisca l'aspiratore, controllarlo attentamente alla ricerca di eventuali spaccature o danni, prima di utilizzarlo.
5. Non caricare l'aspiratore in prossimità di materiali infiammabili pericolosi, quali benzina, gas, vernice o adesivi.
6. Non caricare l'aspiratore su carte, panni, tappeti, vinile, e così via. In caso contrario, si potrebbe causare un incendio.
7. Non caricare l'aspiratore in ubicazioni polverose.
8. Quando si intende utilizzare l'aspiratore in ubicazioni elevate, accertarsi che non sia presente alcuna persona sotto di sé.
9. Non avvicinarlo a stufe/fornelli o altre fonti di calore.
10. Non ostruire il foro di aspirazione o i fori di ventilazione.

CONSERVARE LE PRESENTI ISTRUZIONI.

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

PER LA BATTERIA INCORPORATA

1. Prima di utilizzare la batteria incorporata, leggere tutte le istruzioni e le indicazioni delle avvertenze su (1) il caricabatterie, (2) la batteria e (3) il prodotto che utilizza la batteria.
2. Non smontare la batteria incorporata.
3. Qualora il tempo di utilizzo sia diventato eccessivamente breve, interrompere l'utilizzo immediatamente. In caso contrario, si potrebbe correre il rischio di surriscaldamento, con la possibilità di ustioni e persino di un'esplosione.
4. Qualora il liquido elettrolitico penetri negli occhi, sciacquarli con acqua pulita e richiedere immediatamente assistenza medica. Questa eventualità potrebbe causare la perdita della vista.
5. Non cortocircuitare la batteria incorporata:
   (1) Non toccare i terminali con alcun materiale conduttivo.
   (2) Evitare di conservare la batteria incorporata in un contenitore insieme ad altri oggetti metallici, quali chiodi, monete, e così via.
   (3) Non esporre la batteria incorporata all'acqua o alla pioggia. Un cortocircuito della batteria può causare un ampio flusso di corrente, un surriscaldamento, la possibilità di ustioni e anche una rottura.
6. Non conservare e utilizzare l'elettrodomestico e la batteria incorporata in ubicazioni in cui la temperatura possa raggiungere o superare i 50 °C.
7. Non bruciare la batteria incorporata anche qualora sia gravemente danneggiata o completamente usurata. La batteria incorporata può esplodere a contatto con il fuoco.
8. Fare attenzione a non far cadere e a non colpire la batteria.
9. Non utilizzare una batteria incorporata danneggiata.
10. Le batterie a ioni di litio contenute sono soggette ai requisiti del regolamento sul trasporto di merci pericolose (Dangerous Goods Legislation). Quando si intende smaltire la batteria, rimuoverla dall'elettrodomestico e smaltirla in un luogo sicuro. Attenersi alle normative locali relative allo smaltimento della batteria.
11. Utilizzare le batterie esclusivamente con i prodotti specificati da Makita.

CONSERVARE LE PRESENTI ISTRUZIONI.

Suggerimenti per preservare la massima durata della batteria

1. Caricare la batteria incorporata prima che si scarichi completamente. Smettere sempre di utilizzare l'elettrodomestico e caricare la batteria incorporata quando si nota che la potenza dell'elettrodomestico è diminuita.
2. Non ricaricare mai una batteria incorporata completamente carica. La sovraccarica riduce la vita utile della batteria.
3. Caricare la batteria incorporata a una temperatura ambiente compresa tra 10°C e 40°C. Lasciar raffreddare una batteria incorporata molto calda prima di ricaricarla.
4. Caricare la batteria incorporata una volta ogni sei mesi, se non si utilizza l'elettrodomestico per un periodo di tempo prolungato.

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Accertarsi sempre che l'elettrodomestico sia spento, prima di regolare o controllare le funzioni dell'elettrodomestico.

Caricamento della batteria incorporata

ATTENZIONE: Utilizzare solo batterie originali Makita. L'utilizzo di batterie Makita non originali, o di batterie che siano state alterate, potrebbe risultare nello scoppio della batteria, causando incendi, lesioni personali e danni. Inoltre, ciò potrebbe invalidare la garanzia Makita per il prodotto e il caricabatterie Makita.
ATTENZIONE: Scollegare sempre lo spinotto di carica dall'aspiratore dopo la carica.
ATTENZIONE: Non lasciare il caricabatterie collegato alla rete elettrica dopo aver scollegato l'elettrodomestico. I bambini piccoli potrebbero mettere lo spinotto sotto tensione in bocca e causare lesioni personali.

Caricare l'aspiratore quando lo si utilizza per la prima volta o se non è stato caricato per un periodo di tempo prolungato. Collegare lo spinotto di carica al connettore di carica, quindi collegare il caricabatterie alla presa di alimentazione elettrica.

▶ Fig.1: 1. Spinotto di carica 2. Connettore di carica

L'indicatore luminoso di carica della batteria si illumina e la carica ha inizio. La luce si spegne dopo che la carica è stata completata. Per ulteriori dettagli, fare riferimento al manuale d'uso del caricabatterie.

▶ Fig.2: 1. Indicatore luminoso di carica della batteria

AVVISO: Qualora la batteria o l'aspiratore siano esposti a temperature estreme, l'indicatore luminoso di carica della batteria lampeggia e non è possibile caricare la batteria.

NOTA: Non è possibile controllare l'aspiratore mentre viene caricato. Per avviare l'aspiratore, scollegare il caricabatterie dalla fonte di alimentazione, scollegare lo spinotto di carica dell'aspiratore, quindi premere il pulsante di accensione/modifica della velocità.
NOTA: Nelle condizioni seguenti, la batteria sta per raggiungere la fine del suo ciclo di vita (oppure è danneggiata o si è guastata). Scollegare il caricabatterie dalla fonte di alimentazione, quindi sostituire la batteria.

- L'indicatore luminoso di carica della batteria si spegne poco dopo aver iniziato a caricare l'aspiratore.

- L'aspiratore funziona solo per un periodo di tempo più breve della metà del normale tempo di funzionamento, dopo che la batteria è stata caricata completamente.

NOTA: È possibile ricaricare la batteria per un massimo di 500 volte, approssimativamente. Il numero di ricariche può variare a seconda delle condizioni nelle quali è stata caricata e scaricata la batteria.

Funzionamento dell'interruttore

ATTENZIONE: Spegnere sempre l'aspiratore dopo ciascun utilizzo per evitare danni all'aspiratore stesso e per prolungare la vita utile delle batterie.

Per avviare l'aspiratore, è sufficiente premere il pulsante di accensione/modifica della velocità. Per spegnerlo, premere il pulsante di spegnimento.

È possibile modificare la velocità dell'aspiratore su tre livelli, premendo il pulsante di accensione/modifica della velocità.

La prima pressione di questo pulsante attiva la modalità ad alta velocità, la seconda pressione attiva la modalità a velocità massima e la terza pressione attiva la velocità normale. Ciascuna pressione di questo pulsante ripete il ciclo di alternanza tra velocità alta/massima/normale.

▶ Fig.3: 1. Pulsante di accensione/modifica della velocità 2. Pulsante di spegnimento

Indicatore luminoso di carica della batteria

Quando la carica residua della batteria si riduce, l'indicatore luminoso di carica della batteria lampeggia.

Quando la carica residua della batteria si riduce notevolmente, l'aspiratore si arresta e l'indicatore luminoso di carica della batteria si illumina per circa 10 secondi. A questo punto, caricare la batteria.

L'aspiratore si arresta e l'indicatore luminoso di carica della batteria si illumina per circa 10 secondi anche quando la batteria diventa sovraccarica o surriscaldata. L'aspiratore non funziona mentre l'indicatore luminoso è acceso.

▶ Fig.4: 1. Indicatore luminoso di carica della batteria

NOTA: Il momento in cui l'indicatore luminoso di carica della batteria inizia a lampeggiare o si illumina dipende dalla temperatura della sede di lavoro e dalle condizioni della batteria.

Illuminazione della lampada

ATTENZIONE: Non osservare né guardare direttamente la fonte di luce.

Per accendere la lampada, premere il pulsante di accensione/modifica della velocità. Per spegnere la lampada, premere il pulsante di spegnimento. Durante l'attivazione dell'aspiratore, la lampada si accende.

▶ Fig.5: 1. Pulsante di accensione/modifica della velocità 2. Pulsante di spegnimento (OFF) 3. Lampada

MONTAGGIO

ATTENZIONE: Accertarsi sempre che l'elettrodomestico sia spento prima di effettuare qualsiasi intervento sull'elettrodomestico.
ATTENZIONE: Accertarsi di montare correttamente i filtri sull'aspiratore. Filtri che presentino fori o che non siano montati correttamente potrebbero consentire alle polveri di penetrare nell'alloggiamento del motore. Questo potrebbe causare il guasto del motore o incendi.

Descrizione delle parti

Filtro ad alte prestazioni, supporto e filtro in spugna

▶ Fig.6: 1. Capsula 2. Filtro ad alte prestazioni 3. Supporto e filtro in spugna

NOTA: È possibile utilizzare un filtro ad alte prestazioni con o senza un supporto progettato appositamente.

Prefiltro o filtro ad alte prestazioni e filtro HEPA

Accessorio opzionale

▶ Fig.7: 1. Capsula 2. Prefiltro 3. Filtro ad alte prestazioni 4. Filtro HEPA

AVVISO: Non utilizzare il filtro ad alte prestazioni (accessorio opzionale) insieme ad altri filtri. In caso contrario, potrebbe diventare impossibile rimuovere il filtro ad alte prestazioni dall'aspiratore.

NOTA: Quando si intende utilizzare un prefiltro opzionale insieme a un filtro HEPA, evitare di posizionare qualsiasi altro filtro al di sopra del filtro HEPA. Qualora si inseriscano il prefiltro e altri filtri contemporaneamente al di sopra del filtro HEPA, la potenza di aspirazione potrebbe venire ridotta.

NOTA: Quando si intende utilizzare un filtro ad alte prestazioni insieme a un filtro HEPA, accertarsi di montare il supporto all'interno del filtro ad alte prestazioni.

▶ Fig.8: 1. Filtro ad alte prestazioni 2. Supporto

Smaltimento delle polveri

ATTENZIONE: Svuotare l'aspiratore prima che diventi troppo pieno; in caso contrario, la forza di aspirazione si riduce.
ATTENZIONE: Accertarsi di svuotare l'interno dell'aspiratore stesso dalle polveri. In caso contrario, si potrebbe causare l'intasamento del filtro o il danneggiamento del motore.

Per far cadere la polvere attaccata al filtro nella capsula, dare 4 o 5 leggeri colpetti alla capsula con la mano.

▶ Fig.9: 1. Capsula 2. Presa di aspirazione

Puntare verso il basso la presa di aspirazione, ruotare la capsula nella direzione della freccia come nella figura e scollegare la capsula lentamente e tenendola diritta.

▶ Fig.10: 1. Capsula 2. Presa di aspirazione

NOTA: Le polveri potrebbero fuoriuscire quando si apre la capsula, pertanto accertarsi di posizionare un sacchetto dei rifiuti al di sotto della capsula.

Rimuovere le polveri accumulate dall'interno della capsula e dal filtro ad alte prestazioni.

▶ Fig.11: 1. Capsula 2. Filtro ad alte prestazioni

Ruotare il filtro ad alte prestazioni nella direzione della freccia per sganciare il bordo di fissaggio dall'unità aspiratore, quindi rimuovere il filtro tirandolo.

▶ Fig.12: 1. Bordo di fissaggio

NOTA: Seguire la procedura indicata sopra anche quando si intende utilizzare il prefiltro.

Pulire le polveri fini e dare dei leggeri colpetti per far staccare le polveri dal filtro ad alte prestazioni.

Filtro HEPA

Accessorio opzionale

Estrarre il filtro HEPA dal prefiltro o dal filtro ad alte prestazioni. Pulire le polveri fini dal filtro HEPA.

▶ Fig.13: 1. Filtro HEPA 2. Filtro ad alte prestazioni 3. Prefiltro

Rimontaggio

Collegare il filtro ad alte prestazioni. A questo punto, accertarsi di ruotare il filtro ad alte prestazioni in modo che il bordo di fissaggio sia saldamente bloccato nell'unità aspiratore.

▶ Fig.14: 1. Filtro ad alte prestazioni

▶ Fig.15: 1. Bordo di fissaggio

NOTA: accertarsi che il filtro ad alte prestazioni sia fissato nell'unità aspiratore.

AVVISO: Accertarsi di installare correttamente il filtro ad alte prestazioni prima dell'uso. Qualora il problema descritto di seguito si verifichi, riposizionare correttamente il filtro per rettificare il problema.

Montare la capsula. Allineare il segno sulla capsula con il segno sulla maniglia, quindi ruotare con decisione la capsula nella direzione della freccia fino a fissarla.

▶ Fig.16: 1. Segno 2. Maniglia 3. Capsula

NOTA: Rimuovere sempre anticipatamente le polveri, in quanto la forza di aspirazione si riduce, qualora nell'aspiratore sia presente un grande quantitativo di polveri.

Esempi di problemi

Il bordo di fissaggio del filtro ad alte prestazioni non è bloccato saldamente nella scanalatura dell'alloggiamento dell'aspiratore.

▶ Fig.17: 1. Bordo di fissaggio 2. Scanalatura dell'alloggiamento dell'aspiratore

Installazione o rimozione del supporto o del filtro HEPA

Accessorio opzionale

Per il supporto e il filtro in spugna

Per rimuovere il supporto, premere verso l'alto la parte inferiore delle colonnine del supporto con le dita e sganciare la scanalatura di quest'ultimo dalla sporgenza sull'aspiratore. Quindi, rimuovere il filtro in spugna.

▶ Fig.18: 1. Supporto 2. Filtro in spugna

Per installarlo, allineare le scanalature sul supporto con la sporgenza sull'aspiratore, quindi premere fino a sentire uno scatto.

Inserire il filtro in spugna tra le colonnine e sistemarlo nella posizione originale.

Per il filtro HEPA

Quando si intende installare il filtro HEPA, inserire il filtro HEPA nel prefiltro o nel filtro ad alte prestazioni. Quindi, ruotarlo e fissarlo. Per rimuoverlo, seguire la procedura di installazione al contrario.

▶ Fig.19: 1. Filtro HEPA 2. Prefiltro 3. Bordo di fissaggio

NOTA: accertarsi che le labbra di fissaggio siano saldamente bloccate nell'unità aspiratore.

▶ Fig.20: 1. Filtro HEPA 2. Filtro ad alte prestazioni

NOTA: accertarsi che il filtro ad alte prestazioni sia fissato nell'unità aspiratore.

FUNZIONAMENTO

ATTENZIONE: Durante l'utilizzo dell'aspiratore, non avvicinare il viso all'apertura di ventilazione. Qualora dei corpi estranei vengano soffiati negli occhi, potrebbero causare lesioni personali.

Installazione e rimozione degli accessori dell'aspiratore

ATTENZIONE: Dopo aver installato un accessorio, verificare se sia installato saldamente. Qualora l'accessorio non sia installato perfettamente, potrebbe staccarsi e causare lesioni personali.

ATTENZIONE: Quando si intende rimuovere degli accessori, fare attenzione a non colpire con la mano le pareti, e così via.

Quando si intende utilizzare un accessorio dotato di funzione di blocco

Per installare un accessorio, inserirlo nella presa di aspirazione dell'aspiratore fino a sentire uno scatto. Accertarsi che l'accessorio sia bloccato.

▶ Fig.21: 1. Presa di aspirazione 2. Accessorio dotato di funzione di blocco 3. Gancio 4. Pulsante di sblocco

AVVISO: Quando si intende installare un accessorio dotato di funzione di blocco, accertarsi di allineare il pulsante di sblocco sull'aspiratore con il gancio sull'accessorio. Qualora non siano allineati, l'accessorio non viene bloccato, e potrebbe staccarsi dall'aspiratore.

Per rimuovere un accessorio, tirarlo via dall'aspiratore mentre si tiene premuto il pulsante di sblocco.

▶ Fig.22: 1. Pulsante di sblocco 2. Accessorio dotato di funzione di blocco

Quando si intende utilizzare un accessorio privo di funzione di blocco

ATTENZIONE: Per installare un accessorio privo di funzione di blocco, inserirlo nella presa di aspirazione dell'aspiratore ruotandolo come indicato nella figura. Per staccare l'accessorio, sganciarlo dall'aspiratore ruotandolo come indicato nella figura. Evitare di ruotare l'accessorio nella direzione opposta a quella della freccia nella figura, in quanto potrebbe allentare la capsula dall'aspiratore.

▶ Fig.23

Regolazione delle lunghezze della prolunga a scorrimento

Accessorio opzionale

Far scorrere e mantenere in posizione il pulsante

di scorrimento in avanti o all'indietro per rilasciare il blocco. Tirare fuori il tubo scorrevole fino alla lunghezza desiderata. Quindi, rilasciare il pulsante di scorrimento per bloccare in posizione il tubo scorrevole.

▶ Fig.24: 1. Pulsante di scorrimento 2. Tubo scorrevole

NOTA: Per un'installazione sicura, dopo aver rila- sciato il pulsante di scorrimento, accertarsi di tirare leggermente il tubo scorrevole verso l'interno e verso l'esterno, per innestare il blocco.

▶ Fig.25

Pulizia (aspirazione)

Bocchetta

Montare la bocchetta per pulire tavoli, scrivanie, mobili, e così via. La bocchetta si inserisce facilmente infilandola.

▶ Fig.26: 1. Bocchetta

Bocchetta + prolunga

La prolunga si inserisce tra la bocchetta e l'aspiratore stesso. Questa disposizione è comoda per pulire i pavimenti restando in posizione eretta.

▶ Fig.27: 1. Corpo dell'aspiratore 2. Prolunga 3. Bocchetta

Bocchetta per angoli

Montare la bocchetta per angoli per la pulizia degli angoli e degli interstizi di automobili o mobili.

▶ Fig.28: 1. Bocchetta per angoli 2. Corpo dell'aspiratore

È possibile riporre la bocchetta per angoli nel supporto per la bocchetta.

▶ Fig.29: 1. Supporto per la bocchetta 2. Bocchetta per angoli

ATTENZIONE: Fare attenzione a non far restare incastrate le dita tra la bocchetta per angoli e il supporto per la bocchetta. Qualora le dita restino incastrate, sussiste il pericolo di lesioni personali.

Bocchetta per angoli + prolunga

Utilizzare questa disposizione in spazi ristretti in cui non sia possibile infilare l'aspiratore stesso o in ubicazioni elevate difficili da raggiungere.

▶ Fig.30: 1. Bocchetta per angoli 2. Prolunga 3. Corpo dell'aspiratore

Pulizia senza la bocchetta

È possibile aspirare le polveri senza la bocchetta.

▶ Fig.31

Per aspirare la polvere su un pavimento restando in piedi, è comodo montare la prolunga sull'aspiratore.

▶ Fig.32: 1. Prolunga

MANUTENZIONE

ATTENZIONE: Accertarsi sempre che l'elet-trodomestico sia spento prima di tentare di effet-tuare ispezioni o manutenzione.

ATTENZIONE: Accertarsi di montare correttamente i filtri sull'aspiratore. Filtri che presentino fori o che non siano montati correttamente potrebbero consentire alle polveri di penetrare nell'alloggiamento del motore. Questo potrebbe causare il guasto del motore o incendi.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni e qualsiasi altro intervento di manutenzione o di regolazione devono essere eseguiti da centri di assistenza autorizzati Makita, utilizzando sempre ricambi Makita.

AVVISO: Non utilizzare mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Dopo l'uso

Quando si intende riporre o caricare l'aspiratore, bloccare la testa della bocchetta, quindi appenderlo a un gancio disponibile in commercio.

▶ Fig.33

ATTENZIONE: Se si appoggia l'aspiratore contro una parete senza alcun altro sostegno, si potrebbe causare la caduta dell'aspiratore, causando lesioni personali o danni all'aspiratore stesso.

▶ Fig.34

Pulizia

AVVISO: Non soffiare via la polvere che aderisce all'aspiratore e ai filtri utilizzando bombolette antipolvere ad aria compressa. Queste ultime fanno penetrare la polvere all'interno dell'alloggiamento e causano guasti.

AVVISO: Dopo aver lavato i filtri, asciugarli completamente prima dell'uso. Filtri non asciugati a sufficienza potrebbero causare un'aspirazione scadente e ridurre la vita utile del motore.

AVVISO: Dopo la pulizia dei filtri e del filtro in spugna, accertarsi di reinstallarli prima dell'uso.

Qualora si utilizzi l'aspiratore senza i filtri e il filtro in spugna, le polveri penetrano nell'alloggiamento del motore e causano guasti.

Corpo dell'aspiratore

Pulire di tanto in tanto la superficie esterna dell'aspiratore (corpo dell'aspiratore) utilizzando un panno inumidito con acqua e sapone.

Pulire anche l'apertura di aspirazione e l'area di montaggio dei filtri.

▶ Fig.35

Filtro ad alte prestazioni

Lavare il filtro in acqua e sapone quando è intasato di polveri e la potenza dell'aspiratore si riduce. Asciugarlo completamente prima dell'uso.

▶ Fig.36

Filtro HEPA

Accessorio opzionale

AVVISO: Non strofinare né graffiare il filtro HEPA con oggetti duri, quali spazzole o spatole.

Un filtro HEPA ostruito causa prestazioni di aspirazione scadenti. Pulire il filtro di tanto in tanto.

Ogni tanto, lavare il filtro HEPA in acqua, risciacquarlo e farlo asciugare completamente all'ombra prima dell'uso. Non lavare mai il filtro in lavatrice.

▶ Fig.37

Filtro in spugna

Quando il filtro in spugna diventa sporco, pulirlo nel modo seguente.

1. Rimuovere il filtro.
2. Estrarre il filtro in spugna facendolo passare tra le colonnine.
3. Pulire il filtro in spugna dandogli dei leggeri colpetti o lavandolo. Qualora lo si lavi, farlo asciugare completamente prima dell'uso.
4. Inserire il filtro in spugna facendolo passare tra le colonnine e sistemarlo nella posizione originale. Accertarsi che il bordo inferiore di ciascuna colonnina tenga fermo il filtro in spugna, e che non vi siano spazi

vuoti tra il filtro in spugna e l'apertura di aspirazione.

▶ Fig.38: 1. Filtro in spugna 2. Bordo inferiore della colonnina

Pulizia della bocchetta

Quando la spazzola della bocchetta si impolvera, rimuovere la polvere con nastro adesivo.
▶ Fig.39: 1. Spazzola

Supporto a muro per aspiratore a batteria

Accessorio opzionale

NOTA: La vite per montare il supporto non è inclusa. Preparare una vite idonea al materiale in cui debba essere avvitata.

Montare il supporto a muro per l'aspiratore a batteria su una parete, una trave o una colonna in legno duro, in cui sia possibile fissare saldamente il supporto a muro dell'aspiratore a batteria. Accertarsi sempre che il supporto a muro per l'aspiratore a batteria sia fissato saldamente, prima di appendere l'aspiratore.

▶ Fig.40: 1. Supporto a muro per aspiratore a batteria 2. Spina

ATTENZIONE: Non appendere l'aspiratore al supporto a muro con violenza né appendere altri elettrodomestici diversi dall'aspiratore.

NOTA: Quando non si intende caricare l'aspiratore, è possibile riporre la spina nel supporto a muro per l'aspiratore a batteria, come illustrato nella figura.

Risoluzione dei problemi

Prima di richiedere riparazioni, controllare i punti seguenti.

Sintomo Area da controllare	Metodo di correzione del problema
Forza di aspirazione debole	La capsula è piena di polveri?	Svuotare la capsula dalle polveri.
	Il filtro è intasato? Pulire o lavare il filtro.
	La cartuccia della batteria è scarica? Caricare la cartuccia della batteria.
Mancato funzionamento	La cartuccia della batteria è scarica?	Caricare la cartuccia della batteria.
Rumori e vibrazioni Il filtro è intasato? Pulire o lavare il filtro.
		La bocchetta, il tubo o la presa di aspirazione dell'elettrodomestico sono intasati?
		La bocchetta o l'apertura di ingresso del tubo sono intasate?

AVVISO: Non tentare di riparare l'aspiratore da soli.

Smaltimento dell'aspiratore

In questo aspiratore è incorporata una batteria a ioni di litio. Rimuoverla sempre prima di smaltire l'aspiratore.

Rimozione della batteria incorporata

ATTENZIONE: Non toccare i terminali con alcun materiale conduttivo.
ATTENZIONE: Evitare di conservare l'unità batteria in un contenitore insieme ad altri oggetti metallici, quali chiodi, monete, e così via.
ATTENZIONE: Non esporre l'unità batteria all'acqua o alla pioggia.
ATTENZIONE: Non smontare né alterare l'unità batteria.
ATTENZIONE: L'aspiratore deve essere scollegato dall'alimentazione della rete elettrica, quando si intende rimuovere la batteria.
ATTENZIONE: Quando si intende rimuovere e installare l'unità batteria, mantenere saldamente l'elettrodomestico e l'unità batteria. In caso contrario, si potrebbe farli scivolare dalle mani, causando danni all'elettrodomestico e all'unità batteria, nonché lesioni personali.
ATTENZIONE: Quando si rimuove e si installa l'unità batteria, fare attenzione a non far restare intrappolate le dita tra l'aspiratore, lo sportellino posteriore e la batteria. Qualora le dita restino incastrate, sussiste il pericolo di lesioni personali.

1. Per rimuovere lo sportellino posteriore, premerlo nella direzione della freccia.
   ▶ Fig.41: 1. Sportellino posteriore
2. Far scorrere la batteria incorporata fino a metà corsa. Scollegare i fili elettrici dalla batteria spostando leggermente all'indietro la batteria mentre si tiene premuto il connettore nella direzione della freccia, come indicato nella figura.
   ▶ Fig.42: 1. Connettore 2. Fili elettrici
3. Quindi, far scorrere fuori completamente l'unità batteria.
   ▶ Fig.43: 1. Unità batteria
4. Inserire l'unità batteria rimossa in una scatola di cartone, in modo che non possa venire cortocircuitata.

Installazione della batteria sostitutiva

Per installare la batteria sostitutiva, seguire la procedura di rimozione al contrario.

ATTENZIONE: Far passare i fili in modo che vengano riposti completamente all'interno dell'aspiratore, prima di rimettere lo sportellino posteriore nella posizione originale. La mancata osservanza di questa indicazione potrebbe danneggiare i fili.

▶ Fig.44

Dopo l'installazione della batteria (vedere "DATI TECNICI"), caricare la batteria prima dell'uso.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'elettrodomestico Makita specificato nel presente manuale. L'utilizzo di altri accessori o componenti aggiuntivi potrebbe costituire un rischio di lesioni alle persone. Utilizzare un accessorio o un componente aggiuntivo solo per lo scopo a cui è destinato.

Per ottenere ulteriori dettagli relativamente a questi accessori, rivolgersi a un centro di assistenza Makita.

• Prolunga
• Bocchetta
  • Bocchetta per tappeti
• Spazzola per scaffali
• Bocchetta per angoli
• Spazzola rotonda
• Tubo flessibile
• Filtro
• Prefiltro
• Filtro ad alte prestazioni
• Filtro HEPA
• Bocchetta per sedute
  • Bocchetta per fessure
• Supporto a muro per aspiratore a batteria
• Accessorio ciclonico
• Batteria e caricabatterie originali Makita

NOTA: Alcuni articoli nell'elenco potrebbero essere in dotazione nella confezione dell'elettrodomestico come accessori di serie. Possono variare da una nazione all'altra.

Accessorio ciclonico

Accessorio opzionale

▶ Fig.45: 1. Pulsante di sblocco 2. Gancio

1. Prolunga 4. Accessorio ciclonico 5. Presa di aspirazione

Informazioni sull'accessorio ciclonico

L'utilizzo dell'aspiratore con l'accessorio ciclonico installato riduce la quantità di polveri che entrano nella capsula, il che contribuisce a evitare l'indebolimento della forza di aspirazione. Inoltre, anche la pulizia dopo l'uso è semplice.

ATTENZIONE: Accertarsi sempre che l'eletrodomestico sia spento prima di effettuare qualsiasi intervento sull'elettrodomestico.
ATTENZIONE: Pulire il filtro a rete dell'accessorio ciclonico e i filtri dell'unità aspiratore quando diventano intasati. L'utilizzo continuato nella condizione di intasamento potrebbe risultare in un riscaldamento o nell'emissione di fumo.

AVVISO: Quando è montato l'accessorio ciclonico, non utilizzare l'aspiratore in una posizione orizzontale o rivolta verso l'alto. In caso contrario, si potrebbe causare l'intasamento del filtro a rete.

AVVISO: Utilizzare sempre l'aspiratore con i filtri installati, anche quando si utilizza l'accessorio ciclonico. L'utilizzo dell'aspiratore senza i filtri installati potrebbe risultare in un malfunzionamento del motore.

NOTA: Verificare che l'accessorio ciclonico, l'aspiratore e la prolunga siano bloccati correttamente, prima dell'uso.

NOTA: Svuotare il contenitore polveri dell'accessorio ciclonico e la capsula dell'aspiratore, quando le polveri si sono accumulate. In caso contrario, l'utilizzo continuato risulta in una forza di aspirazione ridotta.

NOTA: È anche possibile utilizzare l'accessorio ciclonico senza la funzione di blocco.

NOTA: Per installare o rimuovere l'accessorio ciclonico, fare riferimento alla sezione "Installazione e rimozione degli accessori dell'aspiratore".

Smaltimento delle polveri

Quando le polveri si sono accumulate fino alla linea di riempimento del contenitore polveri, attenersi alla procedura seguente e smaltire le polveri.

1. Mantenere saldamente il contenitore polveri, premere e tenere premuti i due pulsanti, quindi rimuovere il contenitore polveri.

▶ Fig.46: 1. Linea di riempimento 2. Contenitore polveri 3. Pulsante (in due ubicazioni) 4. Filtro a rete

1. Smaltire le polveri all'interno del contenitore polveri e rimuovere eventuali polveri depositate sulla superficie del filtro a rete.

2. Inserire completamente il contenitore polveri fino a quando i due pulsanti si bloccano con uno scatto.

▶ Fig.47: 1. Contenitore polveri 2. Pulsante (in due ubicazioni)

ATTENZIONE: Fare attenzione a non far restare intrappolate le dita tra il contenitore polveri e il corpo ciclonico, durante il riassemblaggio.

NOTA: Qualora la forza di aspirazione non venga recuperata anche dopo aver smaltito le polveri e aver pulito il filtro a rete, controllare se le polveri si siano accumulate nella capsula dell'aspiratore o se si sia verificato un intasamento.

NOTA: La polvere potrebbe volare verso l'alto, quando la si smaltisce dall'accessorio ciclonico. Fare attenzione a non consentire che la polvere finisca negli occhi.

Pulizia

Quando il contenitore polveri diventa sporco o il filtro a rete è intasato, rimuoverli e lavarli con acqua. (Per la procedura di rimozione, fare riferimento a “Smaltimento delle polveri”).

AVVISO: Dopo aver lavato il contenitore polveri e i filtri, asciugarli completamente prima dell'uso. Dei componenti non asciugati completamente potrebbero causare scosse elettriche e/o lesioni personali.

▶ Fig.48: 1. Contenitore polveri 2. Filtro a rete

Quando il filtro a rete si sporca notevolmente, pulirlo attenendosi alle procedure seguenti.

1. Ruotare il filtro a rete come indicato nella figura e rimuoverlo mentre i ganci sono sbloccati.

▶ Fig.49: 1. Filtro a rete 2. Gancio

1. Rimuovere le polveri sul filtro a rete, quindi lavarlo con acqua. Dopodiché, farlo asciugare completamente.

2. Inserire il filtro a rete nella base mentre i ganci sono allineati con l'apertura. Ruotare il filtro a rete come indicato nella figura, fino a quando i ganci si bloccano con uno scatto. Accertarsi che il filtro a rete sia installato saldamente.

▶ Fig.50: 1. Filtro a rete 2. Gancio 3. Apertura

WAARSCHUWING

ACCESORIOS OPCIONALES
