Tipo de producto	Aspiradora inalámbrica
Marca	Makita
Modelo	CL117FD
Capacidad del depósito	650 ml
Autonomía (con batería BL1020V)	Modo normal: aproximadamente 55 min Modo alta velocidad: aproximadamente 18 min Modo velocidad máxima: aproximadamente 10 min
Peso neto	1,0 kg
Longitud total	Cuerpo: 457 mm Con tubo alargador y boquilla: 992 - 1 232 mm
Tensión nominal	10,8 V - 12 V CC máx.
Tipo de batería	Li-ion integrada, modelo BL1020V
Cargador	DC1002, tiempo de carga: 2 h (a 10-40 °C)
Filtros	Filtro de alto rendimiento, filtro de esponja; opcional: prefiltro, filtro HEPA
Modos de velocidad	3 modos (normal, alta velocidad, velocidad máxima)
Lámpara	LED integrada, se enciende en funcionamiento
Accesorios incluidos	Boquilla plana, tubo alargador deslizante, boquilla para suelo; soporte mural opcional
Uso	Recolección de polvo seco únicamente
Seguridad	Parada automática en caso de sobrecalentamiento o sobrecarga; protección contra cortocircuitos
Mantenimiento	Limpieza regular de filtros y depósito; lavable (secado obligatorio)
Reciclaje	Batería Li-ion extraíble para desechar por separado

Preguntas frecuentes - CL117FD MAKITA

¿Cómo cargar la aspiradora CL117FD?

Conecte el enchufe de carga al conector de carga de la aspiradora, luego conecte el cargador a una toma de corriente. El indicador de carga se enciende y se apaga una vez completada la carga. Utilice únicamente el cargador Makita DC1002 y la batería BL1020V.

¿Cómo cambiar la velocidad de aspiración?

Presione el botón Encendido/Cambio de velocidad para recorrer los tres modos: alta velocidad, velocidad máxima, velocidad normal. El ciclo se repite con cada presión.

¿Cómo limpiar el filtro de alto rendimiento?

Retire el filtro de la aspiradora, golpéelo suavemente para eliminar el polvo, o lávelo con agua jabonosa. Séquelo completamente antes de volver a colocarlo. No use gasolina ni solventes.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique si el depósito está lleno o el filtro obstruido. Vacíe el depósito y limpie el filtro. Si el problema persiste, cargue la batería.

¿Cómo vaciar el depósito de polvo?

Dirija la entrada de aspiración hacia abajo, gire la cápsula en la dirección de la flecha y tire suavemente para retirarla. Deseche el polvo, luego limpie el filtro si es necesario. Vuelva a colocar la cápsula alineando las marcas y girando hasta que encaje.

¿Se puede usar la aspiradora con el colector ciclón?

Sí, el colector ciclón es un accesorio opcional que reduce la cantidad de polvo en el depósito. Se fija a la entrada de aspiración. Vacíe el compartimento de polvo del ciclón cuando alcance la línea de Lleno.

¿Cómo reemplazar la batería integrada?

Retire la cubierta trasera, deslice la batería hasta la mitad, desconecte los cables presionando el conector, luego retire completamente la batería. Para instalar una batería de repuesto, siga el procedimiento inverso. Use solo baterías originales Makita.

¿Cuáles son las precauciones de seguridad importantes?

No exponer a la lluvia, no aspirar líquidos inflamables, no usar con una batería dañada, mantener a los niños alejados, y apagar el aparato antes de cualquier mantenimiento. Use solo los accesorios recomendados.

¿Cómo almacenar la aspiradora?

Después de su uso, bloquee la cabeza de la boquilla y cuelgue la aspiradora en un gancho de pared. También puede guardarla plana. Evite apoyarla contra la pared sin soporte para evitar caídas.

¿Qué hacer si la aspiradora no arranca?

Verifique que la batería esté cargada. Si el indicador de carga parpadea o se enciende, la batería puede estar descargada o sobrecalentada. Cárguela o déjela enfriar. Si el problema persiste, contacte un centro de servicio autorizado Makita.

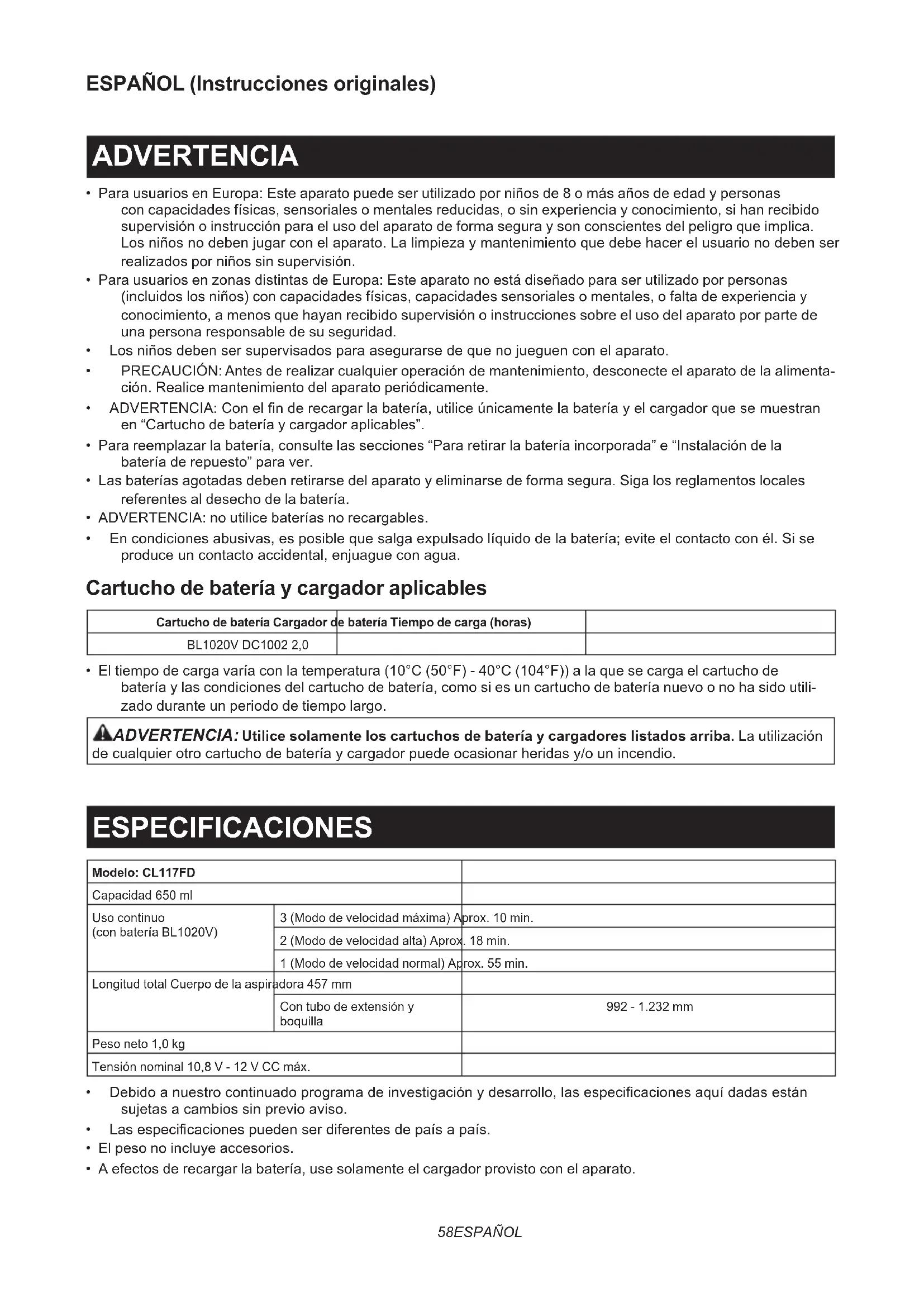

MANUAL DE USUARIO CL117FD MAKITA

• Para usuarios en Europa: Este aparato puede ser utilizado por niños de 8 o más años de edad y personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia y conocimiento, si han recibido supervisión o instrucción para el uso del aparato de forma segura y son conscientes del peligro que implica. Los niños no deben jugar con el aparato. La limpieza y mantenimiento que debe hacer el usuario no deben ser realizados por niños sin supervisión.
• Para usuarios en zonas distintas de Europa: Este aparato no está diseñado para ser utilizado por personas (incluidos los niños) con capacidades físicas, capacidades sensoriales o mentales, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.
• Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
• PRECAUCIÓN: Antes de realizar cualquier operación de mantenimiento, desconecte el aparato de la alimentación. Realice mantenimiento del aparato periódicamente.
• ADVERTENCIA: Con el fin de recargar la batería, utilice únicamente la batería y el cargador que se muestran en “Cartucho de batería y cargador aplicables”.
• Para reemplazar la batería, consulte las secciones “Para retirar la batería incorporada” e “Instalación de la batería de repuesto” para ver.
• Las baterías agotadas deben retirarse del aparato y eliminarse de forma segura. Siga los reglamentos locales referentes al desecho de la batería.
• ADVERTENCIA: no utilice baterías no recargables.
• En condiciones abusivas, es posible que salga expulsado líquido de la batería; evite el contacto con él. Si se produce un contacto accidental, enjuague con agua.

Cartucho de batería y cargador aplicables

Cartucho de batería Cargador de batería Tiempo de carga (horas)
BL1020V DC1002 2,0

- El tiempo de carga varía con la temperatura (10°C (50°F) - 40°C (104°F)) a la que se carga el cartucho de batería y las condiciones del cartucho de batería, como si es un cartucho de batería nuevo o no ha sido utilizado durante un periodo de tiempo largo.

ADVERTENCIA: Utilice solamente los cartuchos de batería y cargadores listados arriba. La utilización de cualquier otro cartucho de batería y cargador puede ocasionar heridas y/o un incendio.

ESPECIFICACIONES

Modelo: CL117FD
Capacidad 650 ml
Uso continuo (con batería BL1020V)	3 (Modo de velocidad máxima) Aprox. 10 min.
	2 (Modo de velocidad alta) Aprox. 18 min.
	1 (Modo de velocidad normal) Aprox. 55 min.
Longitud total Cuerpo de la aspiradora 457 mm
		992 - 1.232 mm
Peso neto 1,0 kg
Tensión nominal 10,8 V - 12 V CC máx.

- Debido a nuestro continuado programa de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.

- Las especificaciones pueden ser diferentes de país a país.

- El peso no incluye accesorios.

- A efectos de recargar la batería, use solamente el cargador provisto con el aparato.

- Debido a nuestro continuado programa de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso. - Las especificaciones pueden ser diferentes de país a país. - El peso no incluye accesorios. - A efectos de recargar la batería, use solamente el cargador provisto con el aparato.

Símbolos

A continuación se muestran los símbolos que pueden ser utilizados para el equipo. Asegúrese de que entiende su significado antes de utilizar.

	Lea el manual de instrucciones.
☐☐☐C	Unidad de suministro eléctrico desmontable
☐☐☐Ni-MHLi-ion	Sólo para países de la Unión Europea Debido a la presencia de componentes peligrosos en el equipo, el equipo eléctrico y electrónico, los acumuladores y las baterías desechados pueden tener un impacto negativo para el medioambiente y la salud humana.¡No tire los aparatos eléctricos y electrónicos ni las baterías junto con los residuos domésticos!De conformidad con las Directivas Europeas sobre residuos de aparatos eléctricos y electrónicos y sobre acumuladores y baterías y residuos de acumuladores y baterías, así como la adaptación de las mismas a la ley nacional, el equipo eléctrico, las baterías y los acumuladores desechados deberán ser almacenados por separado y trasladados a un punto distinto de recogida de desechos municipales, que cumpla con los reglamentos sobre protección medioambiental.Esto se indica mediante el símbolo de cubo de basura tachado colocado en el equipo.

Uso previsto

El aparato ha sido previsto para recoger polvo seco.

ADVERTENCIAS DE SEGURIDAD

Advertencias de seguridad para la aspiradora inalámbrica

ADVERTENCIA: ¡IMPORTANTE! LEA CON ATENCIÓN todas las advertencias de seguridad y todas las instrucciones ANTES DE UTILIZAR. No seguir las advertencias e instrucciones puede resultar en una descarga eléctrica, un incendio y/o heridas graves.

1. No exponga el aparato a la lluvia. Almacene el aparato en interiores.
2. No permita que el aparato sea utilizado como juguete. Es necesario prestar mucha atención cuando el aparato sea utilizado por niños o cerca de ellos.
3. Utilice el aparato solamente de la forma descrita en este manual. Utilice solamente los accesorios recomendados por el fabricante.
4. No utilice el aparato con una batería dañada. Si el aparato no está funcionando como es debido, si se ha dejado caer, se ha dañado, se

ha dejado en exteriores o se ha caído al agua, llévelo a un centro de servicio.

1. No maneje el aparato con las manos mojadas.
2. No ponga ningún objeto dentro de las aberturas. No utilice el aparato con ninguna de sus aberturas bloqueada; manténgalo libre de polvo, hilachas, pelo, y cualquier cosa que pueda reducir el flujo de aire.
3. Mantenga el pelo, ropa holgada, dedos, y todas las partes del cuerpo alejadas de las aberturas y partes en movimiento.
4. Desactive todos los controles antes de extraer la batería.
5. Tenga cuidado especial cuando limpie en escaleras.
6. No utilice el aparato para recoger líquidos inflamables o combustibles, tal como gasolina, ni en áreas donde pueda haber tales líquidos.
7. Utilice para recargar solamente el cargador suministrado por el fabricante.
8. No recoja nada que esté quemándose o echando humo, tal como cigarrillos, cerillas, o cenizas calientes.
9. No utilice el aparato sin estar instalados la bolsa de polvo y/o los filtros.
10. No cargue la batería en exteriores.
11. Recargue solamente con el cargador especificado por el fabricante. Un cargador que es apropiado para un tipo de batería puede crear un riesgo de incendio cuando se utiliza con otra batería.
12. Utilice los aparatos solamente con las baterías designadas específicamente para ellos. La utilización de cualquier otra batería puede crear un riesgo de heridas y de incendio.
13. Cuando la batería no esté siendo utilizada, manténgala alejada de otros objetos metálicos, como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños, que puedan hacer conexión entre un terminal y otro.
14. En condiciones abusivas, es posible que salga expulsado líquido de la batería; evite el contacto con él. Si se produce un contacto accidental, enjuague con agua.
15. No utilice una batería ni aparato que esté dañado o modificado. Las baterías dañadas o modificadas pueden comportarse de forma impredecible resultando en un incendio, explosión o riesgo de heridas.
16. No exponga una batería ni aparato al fuego o a una temperatura excesiva. La exposición al fuego o a una temperatura superior a los 130°C puede ocasionar una explosión.
17. Siga todas las instrucciones sobre la carga y no cargue la batería ni el aparato fuera del rango de temperatura especificado en las instrucciones. Cargar incorrectamente o a temperaturas fuera del rango especificado puede dañar la batería y aumentar el riesgo de incendio.
18. No deje que la familiaridad obtenida con el uso frecuente de las herramientas le permita volverse complaciente e ignorar los principios de seguridad de la herramienta. Un acto de

descuido puede ocasionar heridas graves en la fracción de un segundo.

GUARDE ESTAS INSTRUCCIONES.

NORMAS DE SEGURIDAD ADICIONALES

1. Lea este manual de instrucciones y el manual de instrucciones del cargador atentamente antes de utilizar el aparato.
2. No recoja los materiales siguientes:

— Materiales calientes tales como cigarri- llos encendidos o polvo de chispas/meta- les generado al amolar/cortar metales
— Materiales inflamables tales como gasolina, disolvente, bencina, keroseno o pintura
— Materiales explosivos como nitroglicerina
— Materiales que puedan prenderse como aluminio, cinc, magnesio, titanio, fósforo o celuloide
— Suciedad mojada, agua, aceite o similares
— Piezas duras con bordes cortantes, tales como virutas de madera, metales, piedras, cristales, clavos, alfileres o cuchillas de afeitar
— Polvo que cuaje tal como cemento o tóner
— Polvo conductivo tal como metal o carbón
— Partículas finas como polvo de cemento Tales acciones podrán causar un incendio, heridas y/o daños a la propiedad.

1. Detenga inmediatamente la operación si nota algo anormal.

2. Si deja caer o golpea la aspiradora, compruebe atentamente si tiene grietas o algún daño antes de iniciar la operación.

3. No cargue la aspiradora cerca de materiales inflamables peligrosos como gasolina, gas, pintura o adhesivos.

4. No cargue la aspiradora encima de papeles, ropa, una alfombra, vinilo, etc. Esto podría ocasionar un incendio.

5. No cargue la aspiradora en un lugar polvoriento.

6. Asegúrese de que no haya nadie debajo cuando esté utilizando la aspiradora en lugares altos.

7. No lo acerque a estufas u otras fuentes de calor.

8. No bloquee el orificio de admisión ni los orificios de ventilación.

GUARDE ESTAS INSTRUCCIONES.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PARA LA BATERÍA INCORPORADA

1. Antes de utilizar la batería incorporada, lea todas las instrucciones y marcas de precaución sobre (1) el cargador de batería, (2) la batería, y (3) el producto con el que se utiliza la batería.

2. No desarme la batería incorporada.

3. Si el tiempo de operación se vuelve excesivamente más corto, detenga la operación inmediatamente. Podrá resultar en un riesgo de recalentamiento, posibles quemaduras e incluso una explosión.

4. Si entra electrolito en sus ojos, aclárelos con agua limpia y solicite atención médica inmediatamente. Podrá resultar en la pérdida de su visión.

5. No cortocircuite la batería incorporada:

(1) No toque los terminales con ningún material conductor.
(2) Evite almacenar la batería incorporada en un contenedor con otros objetos metálicos, como clavos, monedas, etc.
(3) No exponga la batería incorporada al agua o la lluvia. Un cortocircuito de la batería puede ocasionar un gran flujo de corriente, recalentamiento, posibles quemaduras e incluso una rotura.

1. No almacene ni utilice el aparato ni la batería incorporada en lugares donde la temperatura pueda alcanzar o exceder los 50 °C.

2. No incinere la batería incorporada aunque esté severamente dañada o ya no sirva. La batería incorporada puede explotar en un fuego.

3. Tenga cuidado de no dejar caer o golpear la batería.

4. No utilice una batería incorporada dañada.

5. Las baterías de litio-ion contenidas están sujetas a los requisitos de la Legislación para Materiales Peligrosos. Para desechar la batería, retírela del aparato y deséchela en un lugar seguro. Siga los reglamentos locales referentes al desecho de la batería.

6. Utilice las baterías solo con los productos especificados por Makita.

GUARDE ESTAS INSTRUCCIONES.

Consejos para alargar al máximo la vida de servicio de la batería

1. Cargue la batería incorporada antes de que se descargue completamente. Detenga siempre el aparato y cargue la batería incorporada cuando note menos potencia en el aparato.

2. No recargue nunca una batería incorporada que esté completamente cargada.

La sobrecarga acorta la vida de servicio de la batería.

1. Cargue la batería incorporada a una temperatura ambiente de 10°C - 40°C. Deje que una batería incorporada caliente se enfríe antes de cargarla.
2. Cargue la batería incorporada una vez cada seis meses si no utiliza el aparato durante un periodo de tiempo largo.

DESCRIPCIÓN DEL FUNCIONAMIENTO

⚠PRECAUCIÓN: Asegúrese siempre de que el aparato está apagado antes de ajustar o comprobar una función del aparato.

Carga de la batería incorporada

⚠PRECAUCIÓN: Utilice solamente baterías genuinas de Makita. La utilización de baterías no genuinas de Makita, o baterías que han sido alteradas, puede resultar en una explosión de la batería ocasionando incendios, heridas personales y daños. También anulará la garantía de Makita para el producto y cargador de Makita.
APRECAUCIÓN: Desconecte siempre la clavija de carga de la aspiradora después de cargar.
▲PRECAUCIÓN: No deje el cargador conectado a la toma de corriente después de desconectar el aparato. Los niños pequeños pueden poner la clavija con corriente en su boca y ocasionar heridas.

Cargue la aspiradora cuando la utilice por primera vez o cuando haya estado sin cargar durante un tiempo largo. Conecte la clavija de carga al conector de carga, después enchufe el cargador a la toma de corriente.

▶ Fig.1: 1. Clavija de carga 2. Conector de carga

La lámpara de potencia de la batería se ilumina y la carga comienza. La luz se apaga después de que se completa la carga. Para ver detalles, consulte el manual de instrucciones del cargador de batería.

▶ Fig.2: 1. Lámpara de potencia de la batería

AVISO: La lámpara de potencia de la batería parpadeará y la batería no se podrá cargar si la batería o la aspiradora es expuesta a temperaturas extremas.

NOTA: La aspiradora no se puede controlar mientras se está cargando. Para poner en marcha la aspiradora, desenchufe el cargador de la toma de corriente, desconecte la clavija de carga de la aspiradora, y después presione el botón de encendido/cambio de velocidad.
NOTA: En las condiciones siguientes, la batería estará a punto de alcanzar el final de su vida de servicio (o dañada/funcionando mal). Desenchufe el cargador del suministro de alimentación, después reemplace la batería.

- La lámpara de potencia de la batería se apaga poco después de que comienza a cargar la aspiradora.

- La aspiradora funciona solamente durante un periodo de tiempo más corto que la mitad del tiempo de operación normal después de que la batería ha sido cargada completamente.

NOTA: La batería se puede recargar hasta 500 veces aproximadamente. Las veces que se podrá recargar variarán en función de las condiciones en las que la batería haya sido cargada y descargada.

Accionamiento del interruptor

▲PRECAUCIÓN: Apague siempre la aspiradora después de cada utilización para evitar daños a la aspiradora y para alargar la vida de servicio de las baterías.

Para poner en marcha la aspiradora, simplemente presione el botón de encendido/cambio de velocidad. Para apagar, presione el botón de apagado.

Puede cambiar la velocidad de la aspiradora en tres pasos presionando el botón de encendido/cambio de velocidad.

La primera vez que se presiona este botón es para el modo de velocidad alta, la segunda para el modo de velocidad máxima y la tercera para el modo de velocidad normal. Cada vez que se presiona este botón se repite el ciclo de velocidad alta/máxima/normal alternativamente.

▶ Fig.3: 1. Botón de encendido/cambio de velocidad 2. Botón de apagado

Lámpara de potencia de la batería

Cuando la capacidad de batería restante se vuelve baja, la lámpara de potencia de la batería parpadea. Cuando la capacidad de batería restante se vuelve aún más baja, la aspiradora se para y la lámpara de potencia de la batería se ilumina durante unos 10 segundos. Llegado este momento, cargue la batería.

Además, cuando la batería se somete a una carga de trabajo excesiva o recalienta, la aspiradora se para y la lámpara de potencia de la batería se ilumina durante unos 10 segundos. La aspiradora no funciona mientras la lámpara está encendida.

▶ Fig.4: 1. Lámpara de potencia de la batería

NOTA: El momento en el que la lámpara de potencia de la batería comienza a parpadear o se enciende depende de la temperatura en el lugar de trabajo y las condiciones de la batería.

Encendido de la lámpara

APRECAUCIÓN: No mire a la luz ni vea la fuente de luz directamente.

Para encender la lámpara, presione el botón de encendido/cambio de velocidad. Presione el botón de apagado para apagar la lámpara. La lámpara se enciende mientras la aspiradora está en marcha.

▶ Fig.5: 1. Botón de encendido/cambio de velocidad 2. Botón de apagado (OFF) 3. Lámpara

MONTAJE

APRECAUCIÓN: Asegúrese siempre de que el aparato está apagado antes de realizar cualquier trabajo en el aparato.
▲PRECAUCIÓN: Asegúrese de colocar los filtros en la aspiradora debidamente. Los filtros con agujeros o que no estén colocados debidamente pueden dejar que el polvo entre en el alojamiento del motor. Esto puede ocasionar un fallo en el motor o un incendio.

Descripción de las partes

Filtro de alto rendimiento y soporte y filtro de esponja

▶ Fig.6: 1. Cápsula 2. Filtro de alto rendimiento 3. Soporte y filtro de esponja

NOTA: Puede utilizar un filtro de alto rendimiento con o sin un soporte designado originalmente.

Prefiltro o filtro de alto rendimiento y filtro HEPA

Accesorios opcionales

▶ Fig.7: 1. Cápsula 2. Prefiltro 3. Filtro de alto rendimiento 4. Filtro HEPA

AVISO: No utilice un filtro de alto rendimiento con otros filtros (accesorio opcional). El filtro de alto rendimiento puede volverse imposible de desmontar de la aspiradora.

NOTA: Cuando utilice un prefiltro opcional con un filtro HEPA, evite poner cualquier otro filtro encima del filtro HEPA. Si pone el prefiltro y otros filtros al mismo tiempo encima del filtro HEPA, la potencia de succión puede disminuir.

NOTA: Cuando utilice un filtro de alto rendimiento con un filtro HEPA, asegúrese de colocar el soporte dentro del filtro de alto rendimiento.

▶ Fig.8: 1. Filtro de alto rendimiento 2. Soporte

Extracción del polvo

PRECAUCIÓN: Vacíe la aspiradora antes de que se llene demasiado, o la fuerza de succión se debilitará.
PRECAUCIÓN: Asegúrese de vaciar el polvo del interior de la propia aspiradora. De lo contrario, el filtro podrá obstruirse o dañarse el motor.

Para que el polvo adherido en el filtro caiga en la cápsula, golpee la cápsula 4 o 5 veces con la mano.

▶ Fig.9: 1. Cápsula 2. Boca de succión

Oriente la boca de succión hacia abajo, gire la cápsula en la dirección de la flecha en el diagrama, y desconecte la cápsula despacio y en línea recta.

▶ Fig.10: 1. Cápsula 2. Boca de succión

NOTA: El polvo se puede derramar cuando se abre la cápsula, por lo que asegúrese de poner una bolsa de basura debajo de la cápsula.

Retire el polvo acumulado en el interior de la cápsula y filtro de alto rendimiento.

▶ Fig.11: 1. Cápsula 2. Filtro de alto rendimiento

Gire el filtro de alto rendimiento en la dirección de la flecha para soltar la pestaña de sujeción de la unidad de la aspiradora y después extraiga el filtro.

▶ Fig.12: 1. Pestaña de sujeción

NOTA: Cuando utilice el prefiltro, siga también el procedimiento de arriba.

Quite el polvo fino y golpee ligeramente para remover el polvo del filtro de alto rendimiento.

Filtro HEPA

Accesorios opcionales

Extraiga el filtro HEPA del prefiltro o del filtro de alto rendimiento. Quite el polvo fino del filtro HEPA.

▶ Fig.13: 1. Filtro HEPA 2. Filtro de alto rendimiento 3. Prefiltro

Nuevo montaje

Conecte el filtro de alto rendimiento. En este momento, asegúrese de girar el filtro de alto rendimiento de forma que la pestaña de sujeción quede bloqueada firmemente dentro de la unidad de la aspiradora.

▶ Fig.14: 1. Filtro de alto rendimiento

▶ Fig.15: 1. Pestaña de sujeción

NOTA: Asegúrese de que el filtro de alto rendimiento está sujetado en la unidad de la aspiradora.

AVISO: Asegúrese de instalar el filtro de alto rendimiento correctamente antes de la operación. Si se produce un problema como el descrito más adelante, vuelva a poner el filtro correctamente para rectificar el problema.

Coloque la cápsula. Alinee la marca de la cápsula con la marca de la empuñadura y después gire la cápsula firmemente en la dirección de la flecha hasta que quede sujeta.

▶ Fig.16: 1. Marca 2. Empuñadura 3. Cápsula

NOTA: Extraiga siempre el polvo con anticipación, ya que la potencia de succión se reducirá si hay demasiado polvo en la aspiradora.

Ejemplos de problemas

La pestaña de sujeción del filtro de alto rendimiento no está bloqueada firmemente dentro de la ranura de la carcasa de la aspiradora.

▶ Fig.17: 1. Pestaña de sujeción 2. Ranura de la carcasa de la aspiradora

Instalación o desmontaje del soporte/filtro HEPA

Accesorios opcionales

Para el soporte y filtro de esponja

Para retirar el soporte, empuje hacia arriba la parte inferior de los pilares del soporte con los dedos y libere su ranura de la protuberancia de la aspiradora. Después de eso, retire el filtro de esponja.

Para instalar, alinee las ranuras del soporte con la protuberancia de la aspiradora y empuje hasta que produzca un chasquido.

Inserte el filtro de esponja entre los pilares y colóquelo en la posición original.

Para el filtro HEPA

Cuando instale el filtro HEPA, inserte el filtro HEPA en el prefiltro o en el filtro de alto rendimiento. Después, gírelo y sujételo. Para retirarlo, siga el procedimiento de instalación a la inversa.

▶ Fig.19: 1. Filtro HEPA 2. Prefiltro 3. Pestaña de sujeción

NOTA: Asegúrese de que las pestañas de sujeción estén firmemente bloqueadas en la unidad de la aspiradora.

▶ Fig.20: 1. Filtro HEPA 2. Filtro de alto rendimiento

NOTA: Asegúrese de que el filtro de alto rendimiento está sujetado en la unidad de la aspiradora.

OPERACIÓN

APRECAUCIÓN: No acerque la cara a la rejilla de ventilación cuando esté utilizando la aspiradora. Si objetos extraños soplados entran en sus ojos, podrá resultar en heridas personales.

Instalación y desmontaje de accesorios de aspiradora

▲PRECAUCIÓN: Después de instalar un accesorio, compruebe que está instalado firmemente. Si el accesorio está instalado incorrectamente, se puede caer y ocasionar heridas personales.

PRECAUCIÓN: Tenga cuidado de no gol- pearse la mano contra la pared, etc., cuando retire accesorios.

Cuando utilice el accesorio con función de bloqueo

Para instalar un accesorio, insértelo en la boca de succión de la aspiradora hasta que produzca un chasquido. Asegúrese de que el accesorio está bloqueado.

▶ Fig.21: 1. Boca de succión 2. Accesorio con función de bloqueo 3. Gancho 4. Botón de liberación

AVISO: Cuando instale el accesorio con función de bloqueo, asegúrese de alinear el botón de liberación de la aspiradora con el gancho del accesorio. Si no están alineados, el accesorio no se bloqueará y se podrá caer de la aspiradora.

Para retirar el accesorio, quítelo de la aspiradora mientras mantiene presionado el botón de liberación.

▶ Fig.22: 1. Botón de liberación 2. Accesorio con función de bloqueo

Cuando utilice el accesorio sin función de bloqueo

PRECAUCIÓN: Para instalar un accesorio sin función de bloqueo, insértelo en la boca de succión de la aspiradora girándolo como se muestra en la figura. Para retirar el accesorio, suéltelo de la aspiradora girándolo como se muestra en la figura. Evite girar el accesorio en dirección opuesta a la de la flecha de la figura porque podrá aflojar la cápsula de la aspiradora.

▶ Fig.23

Ajuste de longitudes del tubo de extensión tipo deslizable

Accesorios opcionales

Deslice y retenga el botón deslizable hacia adelante o hacia atrás para liberar el bloqueo. Extraiga el tubo deslizable hasta las longitudes que desee. Después libere el botón deslizable para bloquear el tubo deslizable en posición.

▶ Fig.24: 1. Botón deslizable 2. Tubo deslizable

NOTA: Para una instalación segura, asegúrese de introducir y extraer ligeramente el tubo deslizable para accionar el bloqueo después de liberar el botón deslizable.

▶ Fig.25

Limpieza (Succión)

Boquilla

Coloque la boquilla para limpiar mesas, escritorios, muebles, etc. La boquilla se coloca fácilmente.

▶ Fig.26: 1. Boquilla

Boquilla + Tubo de extensión

El tubo de extensión se encaja entre la boquilla y la propia aspiradora. Esta disposición resulta útil para limpiar un suelo en posición erecta.

▶ Fig.27: 1. Cuerpo de la aspiradora 2. Tubo de extensión 3. Boquilla

Encaje la boquilla para esquinas para limpiar esquinas y resquicios de un automóvil o mueble.

▶ Fig.28: 1. Boquilla para esquinas 2. Cuerpo de la aspiradora

Puede guardar la boquilla para esquinas en el portaboquilla.

⚠PRECAUCIÓN: Tenga cuidado no pillarse el dedo (o los dedos) entre la boquilla para esquinas y el portaboquilla. Si se pilla el dedo (o los dedos) podrá ocasionarse una herida.

Boquilla para esquinas + Tubo de extensión

En espacios reducidos donde la propia aspiradora no pueda entrar, o en lugares altos difíciles de alcanzar, utilice esta disposición.

▶ Fig.30: 1. Boquilla para esquinas 2. Tubo de extensión 3. Cuerpo de la aspiradora

Limpieza sin boquilla

Puede recoger partículas y polvo sin la boquilla.

▶ Fig.31

Para recoger polvo del suelo en posición erecta, es más cómodo si se coloca el tubo de extensión en la aspiradora.

▶ Fig.32: 1. Tubo de extensión

MANTENIMIENTO

⚠PRECAUCIÓN: Asegúrese siempre de que el aparato está apagado antes de intentar realizar una inspección o mantenimiento.

PRECAUCIÓN: Asegúrese de colocar los filtros en la aspiradora debidamente. Los filtros con agujeros o que no estén colocados debidamente pueden dejar que el polvo entre en el alojamiento del motor. Esto puede ocasionar un fallo en el motor o un incendio.

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en centros de servicio o de fábrica autorizados por Makita, empleando siempre repuestos Makita.

AVISO: No utilice nunca gasolina, bencina, disolvente, alcohol o similares. Podría producir descoloración, deformación o grietas.

Después de la utilización

Cuando almacene o cargue la aspiradora, bloquee el cabezal de la boquilla, y cuélguela de un gancho disponible en el comercio.

▶ Fig.33

PRECAUCIÓN: La colocación de la aspiradora contra una pared sin ningún otro soporte podrá ocasionar que la aspiradora se caiga, resultando en heridas personales o daños a la aspiradora.

▶ Fig.34

Limpieza

AVISO: No sople el polvo adherido a la aspiradora y los filtros con un soplador de aire. Introducirá polvo dentro del alojamiento y ocasionará fallos.

AVISO: Después de lavar los filtros, séquelos completamente antes de utilizar. Un secado insuficiente de los filtros puede ocasionar una mala succión y acortar la vida de servicio del motor.

AVISO: Después de limpiar los filtros y el filtro de esponja, asegúrese de volver a instalarlos antes de utilizar. Si utiliza la aspiradora sin los filtros y el filtro de esponja, el polvo entrará en el alojamiento del motor y ocasionará un mal funcionamiento.

Cuerpo de la aspiradora

De vez en cuando, limpie el exterior de la aspiradora (cuerpo de la aspiradora) utilizando un paño humedecido en agua jabonosa.

Limpie también la abertura de succión y el área de montaje del filtro.

▶ Fig.35

Filtro de alto rendimiento

Lave el filtro en agua jabonosa cuando esté obstruido con polvo y la potencia de la aspiradora se debilite. Séquelo completamente antes de utilizarlo.

▶ Fig.36

Filtro HEPA

Accesorios opcionales

AVISO: No frote o rasque el filtro HEPA con objetos duros tales como un cepillo y una paleta.

El filtro HEPA obstruido ocasionará un mal rendimiento de succión. Limpie el filtro de vez en cuando.

Lave ocasionalmente el filtro HEPA en agua, aclárelo

y séquelo completamente en la sombra antes de utilizarlo. No lave nunca el filtro en una lavadora.

▶ Fig.37

Filtro de esponja

Cuando el filtro de esponja se ensucie, límpielo de la forma siguiente.

1. Retire el filtro.
2. Extraiga el filtro de esponja pasándolo entre los pilares.
3. Limpie el filtro de esponja golpeándolo ligeramente o lavándolo. Si lo lava, séquelo completamente antes de utilizar.
4. Inserte el filtro de esponja pasándolo entre los pilares y colóquelo en la posición original. Asegúrese de que cada borde inferior del pilar sujete el filtro de esponja, y que no haya holgura entre el filtro de esponja y la abertura de succión.

▶ Fig.38: 1. Filtro de esponja 2. Borde inferior del pilar

Limpieza de la boquilla

Cuando la escobilla de la boquilla se llene de polvo, retire el polvo con cinta adhesiva.

Colgador de pared para la aspiradora inalámbrica

Accesorios opcionales

NOTA: El tornillo para montar el soporte no está incluido. Prepare un tornillo apropiado para el material en el que se va a atornillar.

Coloque el colgador de pared para la aspiradora inalámbrica en una pared, viga o columna de madera dura, donde el colgador de pared para la aspiradora inalámbrica se pueda sujetar firmemente. Asegúrese siempre de que el colgador de pared para la aspiradora inalámbrica está colocado firmemente antes de colgar la aspiradora.

▶ Fig.40: 1. Colgador de pared para la aspiradora inalámbrica 2. Clavija

PRECAUCIÓN: No cuelgue la aspiradora en colgador de pared a lo bruto ni cuelgue otro arato aparte de la aspiradora.

NOTA: Cuando no cargue la aspiradora, la clavija se puede guardar en el colgador de pared para la aspiradora inalámbrica como se muestra en la ilustración.

Solución de problemas

Antes de solicitar una reparación, compruebe los puntos siguientes.

Síntoma Área a investigar	Método de reparación
Poca potencia de succión ¿Está llena de polvo	vo la cápsula? Vacíe el polvo de la cápsula.
	¿Está obstruido el filtro? Limpie o lave el filtro.
	¿Está descargado el cartucho de batería? Cargue el cartucho de batería.
No funciona ¿Está descargado el cartucho de batería? Cargue el cartucho de batería.
Ruido y vibración ¿Está obstruido el filtro?	Limpie o lave el filtro.
	¿Está obstruida la boquilla, el tubo o la boca de succión del aparato?	Retire los objetos atascados en la boquilla, el tubo o la boca de succión del aparato.
	¿Está atascada la boquilla, el tubo, o la boca de succión?	No bloquee la boquilla, el tubo, ni la boca de succión.

AVISO: No intente reparar la aspiradora usted mismo.

Para desechar la aspiradora

En esta aspiradora hay incorporada una batería de Li-ion. Retírela siempre antes de desechar la aspiradora.

Para retirar la batería incorporada

APRECAUCIÓN: No toque los terminales con ningún material conductor.
APRECAUCIÓN: Evite almacenar la unidad de batería en un contenedor con otros objetos metálicos, como clavos, monedas, etc.
APRECAUCIÓN: No exponga la unidad de batería al agua o la lluvia.
APRECAUCIÓN: No desarme o altere la unidad de batería.
⚠PRECAUCIÓN: La aspiradora debe de estar desconectada de la toma de corriente cuando se vaya a retirar la batería.
PRECAUCIÓN: Sujete el aparato y la unidad de batería firmemente cuando retire e instale la unidad de batería. En caso contrario podrá ocasionar que se deslicen de sus manos, resultando en daños al aparato y a la unidad de batería y heridas personales.
▲PRECAUCIÓN: Tenga cuidado de no pillarse el dedo (o los dedos) entre la cubierta posterior de la aspiradora y la batería cuando retire e instale la unidad de batería. Si se pilla el dedo (o los dedos) podrá ocasionarse una herida.

1. Para retirar la cubierta posterior, empújela en la dirección de la flecha.

▶ Fig.41: 1. Cubierta posterior
2. Deslice la batería incorporada hasta la mitad. Desconecte los hilos conductores de la batería moviendo ligeramente hacia atrás la batería mientras presiona el conector en la dirección de la flecha mostrada en la figura.
▶ Fig.42: 1. Conector 2. Hilos conductores
3. Después deslice la unidad de batería hacia fuera completamente.
▶ Fig.43: 1. Unidad de batería
4. Ponga la unidad de batería extraída en una caja de cartón para que no se cortocircuite.

Instalación de la batería de repuesto

Para instalar la batería de repuesto, siga el procedimiento de desmontaje a la inversa.

APRECAUCIÓN: Acomode los hilos conductores de forma que queden completamente guardados dentro de la aspiradora antes de volver a poner la cubierta posterior en la posición original. Si no hace esto se podrá dañar los hilos conductores.

▶ Fig.44

Después de instalar la batería (consulte "ESPECIFICACIONES"), cargue la batería antes de utilizarla.

A PRECAUCIÓN: Estos accesorios o aditamentos están recomendados para utilizar con su aparato Makita especificado en este manual. El uso de otros accesorios o aditamentos puede suponer un riesgo de lesiones personales. Utilice el accesorio o aditamento solamente para su fin específico.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte al centro de servicio Makita local.

• Tubo de extensión
• Boquilla
• Boquilla para alfombras
• Cepillo para estanterías
• Boquilla para esquinas
• Cepillo redondo
• Manguera flexible
• Filtro
• Prefiltro
• Filtro de alto rendimiento
• Filtro HEPA
• Boquilla para asientos
• Boquilla para resquicios
• Colgador de pared para la aspiradora inalámbrica
• Colector ciclónico
• Batería y cargador genuinos de Makita

NOTA: Algunos de los artículos de la lista pueden estar incluidos en el paquete del aparato como accesorios estándar. Pueden variar de un país a otro.

Colector ciclónico

Accesorios opcionales

▶ Fig.45: 1. Botón de liberación 2. Gancho 3. Tubo de extensión 4. Colector ciclónico 5. Boca de succión

Acerca del colector ciclónico

La utilización de la aspiradora con el colector ciclónico instalado reduce la cantidad de polvo que entra en la cápsula, lo que ayuda a evitar que la fuerza de succión se debilite. Además, la limpieza después de la utilización también se simplifica.

PRECAUCIÓN: Asegúrese siempre de que el aparato está apagado antes de realizar cualquier trabajo en el aparato.
PRECAUCIÓN: Limpie el filtro de malla del colector ciclónico y los filtros de la unidad de la aspiradora cuando se obstruyan. Continuar utilizando estando obstruidos podrá resultar en recalentamiento o humo.

AVISO: Cuando el colector ciclónico esté colocado, no utilice la aspiradora en una posición horizontal u orientada hacia arriba. Si lo hace podrá ocasionar que el filtro de malla se obstruya.

AVISO: Utilice siempre la aspiradora con los filtros instalados, aun cuando utilice el colector ciclónico. La utilización de la aspiradora sin los filtros instalados podrá resultar en un mal funcionamiento del motor.

NOTA: Compruebe que el colector ciclónico, la aspiradora, y el tubo de extensión están bloqueados debidamente antes de utilizar.

NOTA: Vacíe el recipiente para polvo del colector ciclónico y la cápsula de la aspiradora cuando se haya acumulado polvo. Continuar utilizando resultará en una debilitación de la fuerza de succión.

NOTA: También puede utilizar el colector ciclónico sin la función de bloqueo.

NOTA: Para instalar o desmontar el colector ciclónico, consulte la sección "Instalación y desmontaje de accesorios de aspiradora".

Extracción del polvo

Cuando el polvo se haya acumulado hasta la línea de lleno del recipiente para polvo, siga el procedimiento de abajo y deseche el polvo.

1. Sujete el recipiente para polvo firmemente, mantenga presionados los dos botones, y retire el recipiente para polvo.

▶ Fig.46: 1. Línea de lleno 2. Recipiente para polvo 3. Botón (dos lugares) 4. Filtro de malla

1. Deseche el polvo de dentro del recipiente para polvo y retire cualquier resto de polvo adherido a la superficie del filtro de malla.

2. Inserte el recipiente para polvo a fondo hasta que los dos botones se bloqueen con un chasquido.

▶ Fig.47: 1. Recipiente para polvo 2. Botón (dos lugares)

APRECAUCIÓN: Tenga cuidado de no pillarse el dedo (los dedos) entre el recipiente para polvo y el cuerpo ciclónico cuando vuelva a montarlo.

NOTA: Si la fuerza de succión no se recupera incluso después de desechar el polvo y limpiar el filtro de malla, compruebe si se ha acumulado polvo en la cápsula de la aspiradora o si se ha producido obturación.

NOTA: El polvo podrá subir rápidamente cuando se deseche del colector ciclónico. Tenga cuidado de no dejar que el polvo entre en sus ojos.

Limpieza

Cuando el recipiente para polvo se ensucie o el filtro de malla se obstruya, retírelos y lávelos con agua. (Consulte "Extracción del polvo" para ver el procedimiento de extracción).

AVISO: Después de lavar el recipiente para polvo y los filtros, séquelos completamente antes de utilizar. Los componentes secados insuficientemente pueden ocasionar una descarga eléctrica y/o heridas.

Cuando el filtro de malla se ensucie mucho, límpielo siguiendo los procedimientos siguientes.

1. Gire el filtro de malla como se muestra en la figura y retírelo mientras los ganchos están desbloqueados.

▶ Fig.49: 1. Filtro de malla 2. Gancho

1. Retire el polvo del filtro de malla y después lávelo con agua. Después de eso, séquelo completamente.

2. Inserte el filtro de malla en la base mientras los ganchos están alineados con la abertura. Gire el filtro de malla como se muestra en la figura hasta que los ganchos se bloqueen con un chasquido. Asegúrese de que el filtro de malla está instalado firmemente.

▶ Fig.50: 1. Filtro de malla 2. Gancho 3. Abertura

AVISO

Prenda a cápsula. Alinhe a marca na cápsula com a marca no cabo e rode a cápsula com firmeza no sentido da seta até prender.

Suporte de parede para aspirador de pó a bateria

Acessório opcional

Prenda o suporte de parede para aspirador de pó a

▶ Fig.40: 1. Suporte de parede para aspirador de pó a bateria 2. Ficha

- Bocal para frestas

- Suporte de parede para aspirador de pó a bateria
