XLC04 - Aspiradora sin cable MAKITA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora inalámbrica
Marca	Makita
Modelo	XLC04
Longitud total	999 mm (39-5/16")
Peso neto	1,2 kg (2,7 lbs)
Peso con batería (EPTA)	1,5 kg (3,2 lbs)
Tensión nominal	18 V CC
Tipo de batería	Lithium-ion (serie BL18)
Baterías compatibles	BL1815, BL1815N, BL1820, BL1830, BL1840, BL1850
Capacidad del depósito de polvo	650 ml
Autonomía indicativa	Aproximadamente 20 min con batería BL1830
Tipo de filtro	Prefiltro + filtro extraíble y lavable
Modo de llenado	Sin bolsa (depósito de polvo transparente)
Funciones principales	Aspiración de polvo seco
Accesorios incluidos	Boquilla, varilla de extensión, boquilla angulada, boquilla en esquina
Seguridad	Sistema de protección de batería (sobrecarga, sobrecalentamiento, descarga profunda)
Parada automática	En caso de sobrecarga o batería baja
Uso recomendado	Uso doméstico, superficies duras, muebles, ranuras
Mantenimiento del filtro	Limpieza con agua jabonosa, secado completo antes de reutilizar
Limpieza del depósito	Vaciar después de cada uso, golpear el filtro para eliminar el polvo
Materiales excluidos (no aspirar)	Líquidos inflamables, materias calientes, objetos cortantes, polvos conductores
Garantía	1 año (piezas y mano de obra) – ver condiciones
Servicio posventa	Centros autorizados Makita
Piezas de repuesto disponibles	Filtro, prefiltro, boquilla, varilla, baterías, cargador

Preguntas frecuentes - XLC04 MAKITA

¿Qué batería usar con la aspiradora Makita XLC04?

La aspiradora funciona con baterías de iones de litio Makita de la serie BL18: BL1815, BL1815N, BL1820, BL1830, BL1840 o BL1850. Utilice únicamente cargadores Makita originales.

¿Cómo vaciar el depósito de polvo de la XLC04?

Oriente la boquilla hacia abajo, gire el depósito en la dirección de la flecha, retírelo con cuidado y vacíelo sobre una papelera. Golpee el filtro 4 o 5 veces para limpiarlo.

¿Puedo aspirar líquidos con esta aspiradora?

No, la aspiradora Makita XLC04 está diseñada solo para polvo seco. No aspire nunca líquidos, materias inflamables o sustancias calientes.

¿Cómo limpiar el filtro de la aspiradora?

Retire el prefiltro y luego el filtro. Golpee suavemente el filtro para eliminar el polvo. Si está obstruido, lávelo con agua jabonosa, enjuague y seque completamente antes de volver a colocarlo.

¿Cuál es la autonomía de la aspiradora XLC04?

La autonomía es de aproximadamente 20 minutos con una batería BL1830 (3 Ah). Varía según la capacidad de la batería y las condiciones de uso.

¿Qué hacer si la potencia de aspiración disminuye?

Primero verifique si el depósito de polvo está lleno o si el filtro está obstruido. Limpie o reemplace el filtro si es necesario. Asegúrese también de que la batería esté suficientemente cargada.

La aspiradora se detiene repentinamente, ¿qué debo hacer?

Probablemente se activó el sistema de protección de la batería por sobrecarga, sobrecalentamiento o batería baja. Suelte el gatillo y deje enfriar la herramienta. Si el problema persiste, recargue o reemplace la batería.

¿Qué accesorios están disponibles para la XLC04?

Los accesorios opcionales incluyen: boquilla para alfombras, cepillo para polvo, cepillo redondo, manguera flexible, filtros y prefiltros de repuesto, así como diferentes tipos de baterías y cargadores Makita.

¿Dónde puedo reparar mi aspiradora Makita XLC04?

Las reparaciones deben realizarse únicamente en un centro de servicio autorizado Makita. Consulte el sitio web de Makita para encontrar el centro más cercano. No intente repararla usted mismo.

¿Cómo instalar la batería en la aspiradora?

Alinee la lengüeta de la batería con la ranura del alojamiento, deslícelo hasta que haga clic. Verifique que el indicador rojo ya no sea visible. Para retirar, presione el botón y deslice la batería.

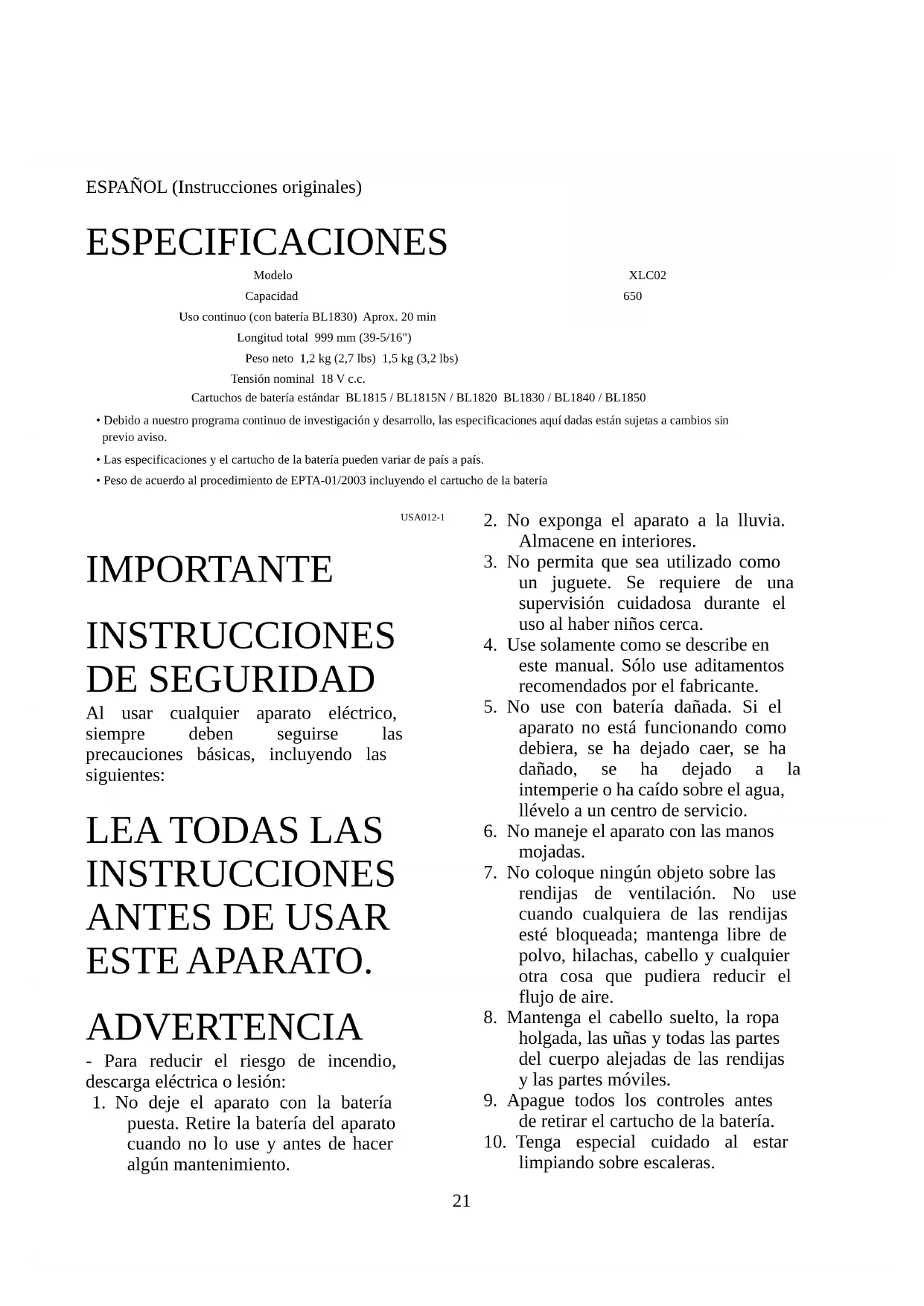

MANUAL DE USUARIO XLC04 MAKITA

MANUAL DE INSTRUCCIONES

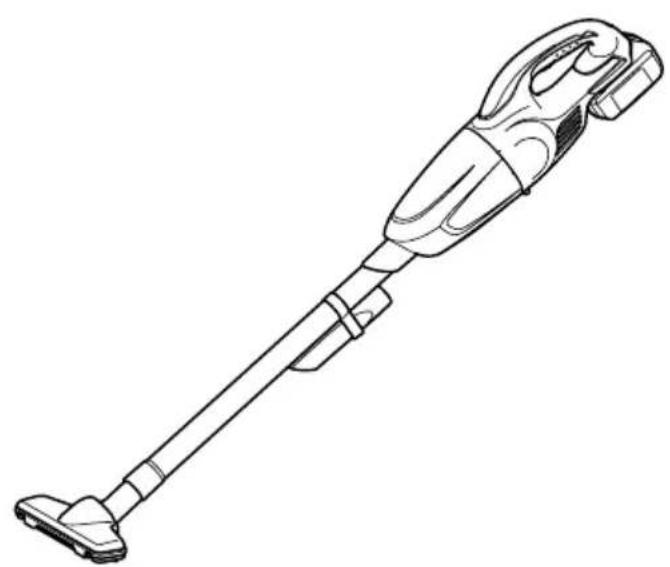

Cordless Cleaner Aspirateur sans Fil Aspiradora Inalámbrica

XLC02

Uso continuo (con batería BL1830) Aprox. 20 min

Longitud total 999 mm (39-5/16")

Peso neto 1,2 kg (2,7 lbs) 1,5 kg (3,2 lbs)

Tensión nominal 18 V c.c.

Cartuchos de batería estándar BL1815 / BL1815N / BL1820 BL1830 / BL1840 / BL1850

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Las especificaciones y el cartucho de la batería pueden variar de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003 incluyendo el cartucho de la batería

USA012-1

IMPORTANTE

INSTRUCCIONES DE SEGURIDAD

Al usar cualquier aparato eléctrico, siempre deben seguirse las precauciones básicas, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO.

ADVERTENCIA

- Para reducir el riesgo de incendio, descarga eléctrica o lesión:

1. No deje el aparato con la batería puesta. Retire la batería del aparato cuando no lo use y antes de hacer algún mantenimiento.

2. No exponga el aparato a la lluvia. Almacene en interiores.

3. No permita que sea utilizado como un juguete. Se requiere de una supervisión cuidadosa durante el uso al haber niños cerca.
4. Use solamente como se describe en este manual. Sólo use aditamentos recomendados por el fabricante.
5. No use con batería dañada. Si el aparato no está funcionando como debiera, se ha dejado caer, se ha dañado, se ha dejado a la intemperie o ha caído sobre el agua, llévelo a un centro de servicio.
6. No maneje el aparato con las manos mojadas.
7. No coloque ningún objeto sobre las rendijas de ventilación. No use cuando cualquiera de las rendijas esté bloqueada; mantenga libre de polvo, hilachas, cabello y cualquier otra cosa que pudiera reducir el flujo de aire.
8. Mantenga el cabello suelto, la ropa holgada, las uñas y todas las partes del cuerpo alejadas de las rendijas y las partes móviles.
9. Apague todos los controles antes de retirar el cartucho de la batería.

10. Tenga especial cuidado al estar limpiando sobre escaleras.

11. No use para recoger líquidos combustibles como gasolina, o para usarse en áreas donde éstos puedan estar presentes.

12. Use solo el cargador que se proporciona por el fabricante para recargar.
13. No recoja nada que esté quemándose o expidiendo humo, como cigarrillos, fósforos o cenizas calientes.
14. No utilizar sin los filtros colocados en su lugar.
15. No recargue la batería en la intemperie (al aire libre).

GUARDE ESTAS INSTRUCCIONES.

Este aparato está diseñado para un uso doméstico solamente.

USB062-2

NORMAS DE SEGURIDAD ADICIONALES Advertencias y precauciones

1. Lea este manual de instrucciones y el manual de instrucciones del cargador con cuidado antes de usar.

2. No recoja los siguientes materiales:

- Materiales calientes como cigarrillos encendidos o partículas de metal encendidas que se generen por el corte y esmerilado del metal

- Sustancias inflamables como gasolina, disolventes (tíner), bencina, queroseno o pintura

• Materiales explosivos como nitroglicerina
• Materiales combustibles como aluminio, zinc, magnesio, titanio, fósforo o celuloide
• Tierra mojada, agua, aceite o similares
• Piezas duras con bordes filosos como partículas de madera, metales, piedras, vidrios, clavos, alfileres o navajas
• Mezcla para resanar como cemento o similar
• Polvo que pueda conducir la electricidad como el polvo de metal o carbón

• Partículas diminutas como las del polvo de concreto
  Tal acción puede que genere incendios, lesiones y/o daños materiales.

• Pare la operación inmediatamente si nota algo anormal.

• Si deja caer o golpea la aspiradora, verifique cuidadosamente si hay grietas o daños antes de la operación.

• No la aproxime a estufas ni a otras fuentes de calor.

• No obstruya el orificio de flujo de entrada ni los orificios de ventilación.

GUARDE ESTAS INSTRUCCIONES.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PARA CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en exceso, deje de operar de inmediato. Podría correrse el riesgo de sobrecalentamiento, posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus ojos, enjuáguelos bien con agua limpia y consulte de inmediato a un médico. Podría perder la visión.
5. No cortocircuite el cartucho de batería:

(1) No toque las terminales con ningún material conductor.
(2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc.
(3) No exponga la batería de cartucho a la lluvia o nieve.

Un corto circuito en la batería puede causar un flujo grande de corriente, sobrecalentamiento, posibles quemaduras y aún descomposturas.

1. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50° C (122° F).

2. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

3. Tenga cuidado de no dejar caer ni golpear el cartucho de batería.
4. No use una batería dañada.

GUARDE ESTAS INSTRUCCIONES.

Consejos para alargar al máximo la vida útil de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente.
   Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que esté completamente cargado.
   La sobrecarga acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a temperatura ambiente de 10 °C - 40 °C (50 °F - 104 °F). Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.
4. Recargue el cartucho de la batería una vez cada seis meses si no se va a usar por un periodo extenso.

DESCRIPCIÓN DEL FUNCIONAMIENTO

⚠PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier ajuste o comprobación en la herramienta.
• Tenga la precaución de que su(s) dedo(s) no quede(n) atrapado(s) entre la aspiradora y la batería como se ilustra en el diagrama al momento de colocar la batería. Puede que su(s) dedo(s) al atraparse resulte(n) lesionado(s).

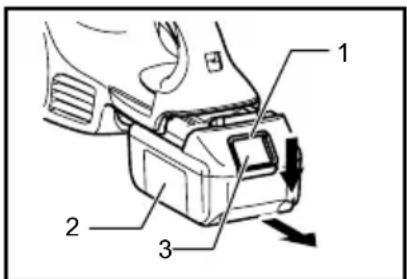

Instalación o desmontaje del cartucho de batería

1. Indicador rojo
2. Cartucho de batería
3. Botón

012130

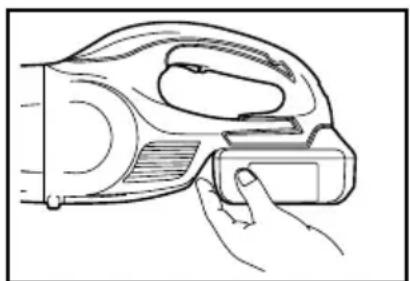

• Apague siempre la herramienta antes de colocar o quitar el cartucho de batería.
• Para quitar el cartucho de batería, deslícelo de la herramienta mientras desliza el botón sobre la parte delantera del cartucho.
• Para colocar el cartucho de batería, alinee la lengüeta sobre el cartucho de

batería con la ranura en la carcasa y deslice en su lugar. Siempre inserte por completo hasta que se fije en su lugar con un pequeño clic. Si puede ver el indicador rojo del lado superior del botón, esto indica que no ha quedado fijo por completo. Coloque completamente hasta que el indicador rojo no pueda verse. Si no, podría accidentalmente salirse de la herramienta y caer al suelo causando una lesión a usted o alguien a su alrededor.

- No emplee fuerza al colocar el cartucho de batería. Si el cartucho no se desliza al interior fácilmente, será porque no se está insertando correctamente.

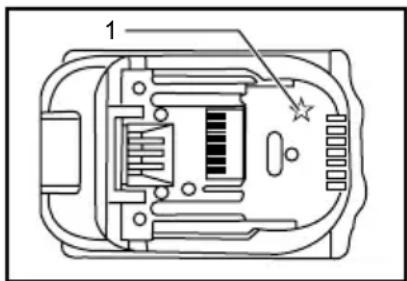

Sistema de protección de batería (batería de ión de litio con marca de estrella)

1

1. Marca de estrella
   012128

Las baterías de ión de litio con una marca de estrella están equipadas con un sistema de protección. Este sistema corta en forma automática el suministro de energía a la herramienta para prolongar la vida útil de la batería.

La herramienta se detendrá automáticamente durante el funcionamiento si la herramienta y/o la batería se someten a una de las siguientes condiciones:

. Sobrecarga:

La herramienta se está utilizando de una manera que causa que consuma una cantidad de corriente inusualmente alta.

En este caso, libere el interruptor de gatillo en la herramienta y detenga la aplicación que causó que la herramienta se

sobrecargara. Luego, vuelva a jalar el interruptor de gatillo para reanudar el funcionamiento.

Si la herramienta no empieza a funcionar, significa que la batería se sobrecalentó. En este caso, espere que la batería se enfríe antes de volver a jalar el interruptor de gatillo.

. Bajo voltaje de la batería:

La capacidad restante de la batería es demasiado baja y la herramienta no funcionará. En este caso, extraiga la batería y vuelva a cargarla.

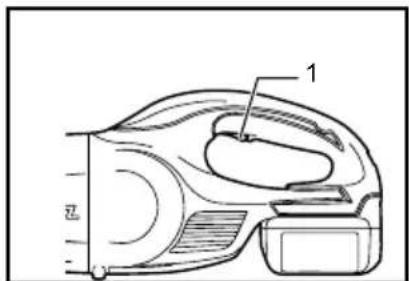

Accionamiento del interruptor

1

1. Gatillo interruptor
   009986

⚠PRECAUCIÓN:

- Antes de insertar el cartucho de batería en la herramienta, compruebe siempre y cerciórese de que el gatillo interruptor se acciona debidamente y que vuelve a la posición "OFF"(apagado) cuando lo suelta.

Para comenzar a utilizar la herramienta, simplemente presione el gatillo interruptor. Suéltelo para detenerla.

ENSAMBLE

⚠PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada y el cartucho de batería extraído antes de realizar cualquier trabajo en la misma.

Eliminación del polvo

⚠PRECAUCIÓN:

- Vacíe la aspiradora antes de que se llene, o la fuerza de succión se debilitará.

- Asegúrese de vaciar el polvo que haya dentro de la misma aspiradora. No hacer esto puede que cause que el filtro se tape o que el motor se dañe.

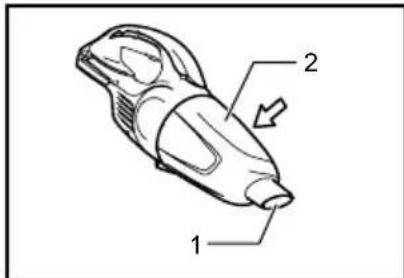

1 2

1. Acceso de succión
2. Cápsula
   009992

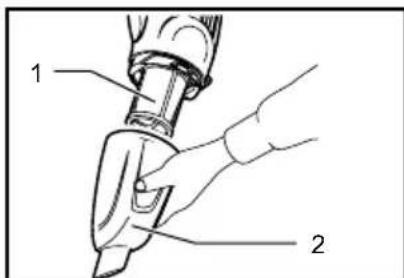

Para eliminar el polvo que quede pegado sobre el filtro en la cápsula, golpetee la cápsula unas 4 ó 5 veces con su mano.

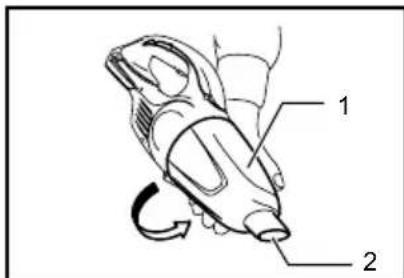

1. Cápsula
2. Acceso de succión
   009993

Ahora apunte hacia abajo la entrada de succión, gire la cápsula en la dirección de la flecha que se ilustra en el diagrama y desconecte la cápsula lentamente y de forma recta.

NOTA:

. Puede que se derrama polvo al abrir la cápsula, por lo que debe asegurarse de tener alguna bolsa por debajo de la cápsula para la recolección.

1 2

1. Prefiltrar
2. Cápsula
   009994

Elimine el polvo acumulado del interior de la cápsula y del prefiltro.

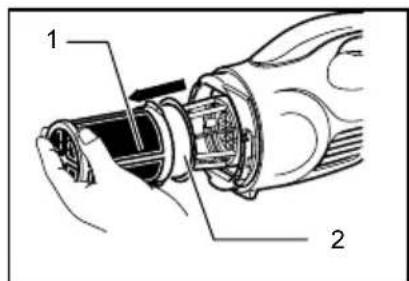

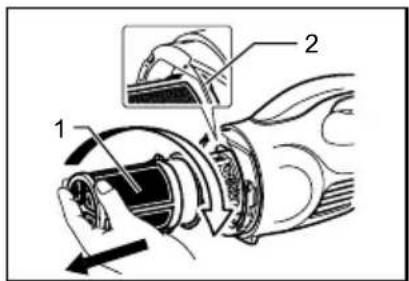

1. Prefiltrar
2. Reborde de fijación

009995

Enrosque el prefiltro en dirección de la flecha para desabrocharlo del reborde de fijación de la aspiradora y sáquelo.

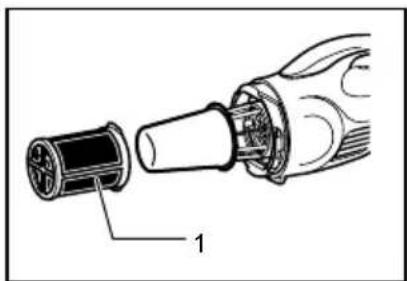

1 2

1. Prefiltrar
2. Filtro

009996

Asegúrese de limpiar el prefiltro del polvo fino que pueda tener. Luego, retire el filtro y ligeramente golpetee para desprender el polvo adherido.

Reensamble

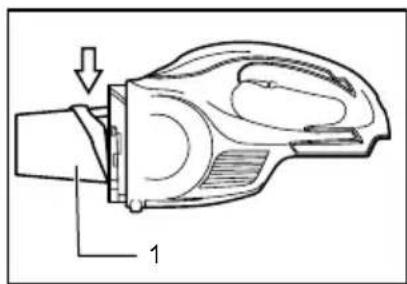

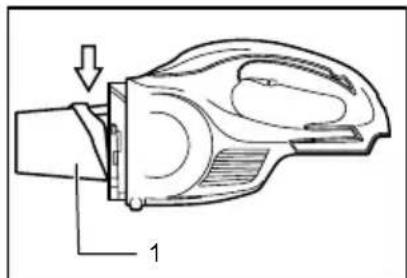

Coloque el filtro hasta que se encuentro completamente puesto sobre la unidad en la aspiradora.

NOTA:

- Asegúrese de que el filtro esté puesto rectamente sin que quede descascado. Si el filtro se coloca de manera incorrecta como se ilustra en el diagrama, el polvo entrará a la carcasa del motor causando daños en el mismo.

Conecte el prefiltro. En este momento, asegúrese de enroscar el prefiltro de tal manera que el reborde de fijación quede firmemente fijo en la unidad de la aspiradora.

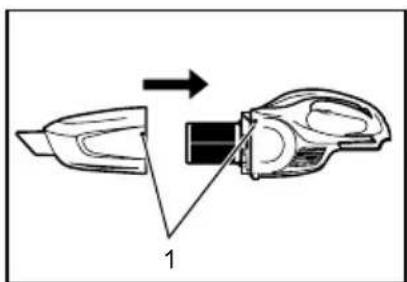

Conecte la cápsula. Alinee el símbolo O en la cápsula con el símbolo O en la empuñadura y luego enrosque con firmeza la cápsula en dirección de la flecha hasta que quede fija.

• Siempre elimine el polvo con antelación, ya que el poder de succión será menor si han demasiado polvo en la aspiradora.
• Asegúrese siempre de verificar que tanto el filtro como el prefiltro están correctamente puestos antes de usar la aspiradora. Si no están correctamente puestos, el polvo se introducirá al motor causando daños en el mismo.

Si ocurre alguno de los siguientes casos de ejemplo, se debe a que el filtro y el prefiltro no está correctamente puestos. Recolóquelos correctamente y rectifique el problema.

Casos de ejemplo de problema

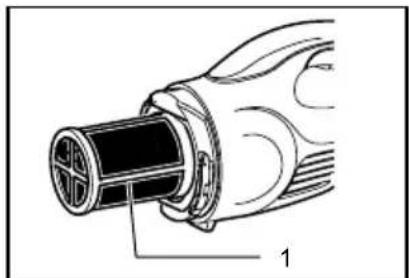

Ejemplo 1: sólo el prefiltro está puesto (sin el filtro)

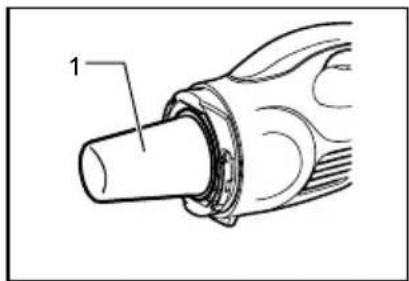

Ejemplo 2: sólo el filtro está puesto (sin el prefiltro)

Ejemplo 3: el filtro se ha puesto quedando descascado

Ejemplo 4: el reborde de fijación del prefiltro no quedo firmemente fijado en la ranura de la carcasa de la aspiradora

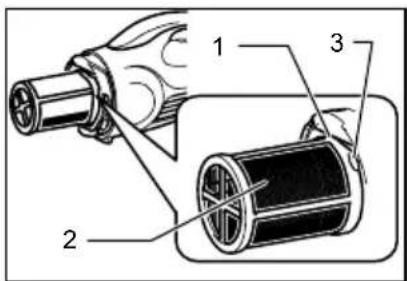

1. Ranura de la carcasa de la aspiradora
2. Prefiltrar
3. Reborde de fijación
   010006

OPERACIÓN

⚠️PRECAUCIÓN:

Para conectar los aditamentos, como la boquilla, inserte enroscando el aditamento en dirección de la flecha para asegurar una conexión firme durante la operación. Para desconectar el aditamento, saque desenroscando en dirección de la flecha. Si el aditamento es enroscado en la dirección opuesta, ya sea al estar conectado o desconectado, puede que la cápsula se afloje o suelte.

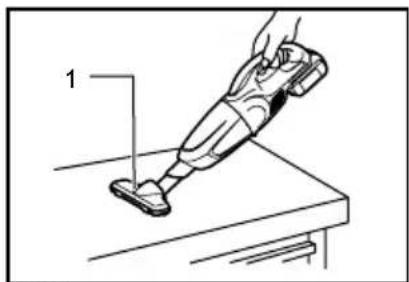

Adjunte la boquilla para aspirar mesas, escritorios, mubles, etc. La boquilla se anexa en su lugar fácilmente.

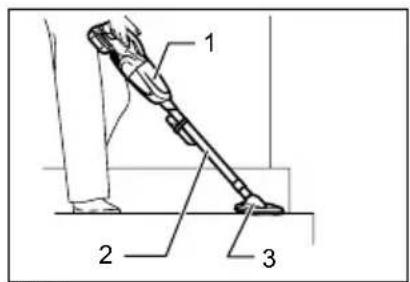

La vara de extensión se coloca entre la boquilla y la aspiradora en sí. Esta configuración resulta conveniente para aspirar el suelo mientras se está de pie en postura recta.

1 2 3

010058

1. Cuerpo de la aspiradora
2. Vara de extensión
3. Boquilla

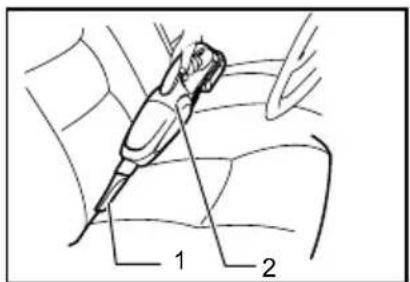

Boquilla de esquina

Coloque la boquilla de esquina para aspirar esquinas y hendiduras en autos y muebles.

1. Boquilla de esquina
2. Cuerpo de la aspiradora

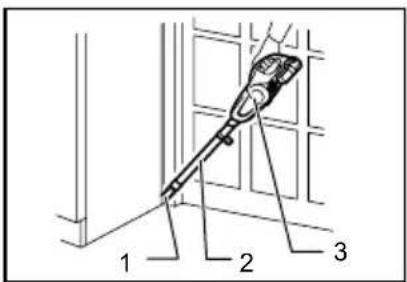

Boquilla de esquina + Vara de extensión (tubo recto)

Utilice esta configuración para espacios estrechos donde la aspiradora en sí no quepa, o en lugares elevados difíciles de alcanzar.

1 2 3

010060

1. Boquilla de esquina
2. Vara de extensión
3. Cuerpo de la aspiradora

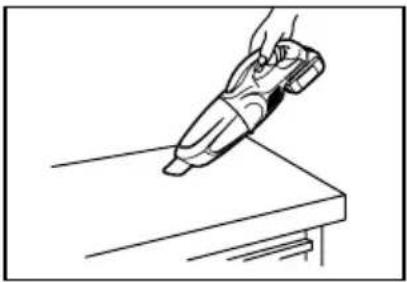

Aspirado sin boquilla

Puede aspirar el polvo sin el uso de la boquilla.

- Asegúrese siempre de que la herramienta esté apagada antes de intentar realizar una inspección o mantenimiento.

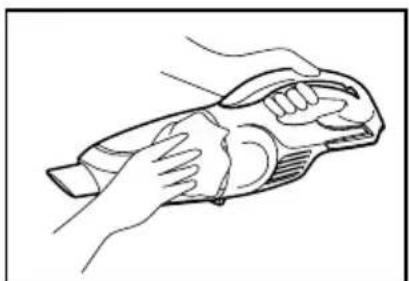

Limpieza

De vez en vez, limpie el exterior (cuerpo) de la aspiradora usando un paño húmedo y agua enjabonada.

Limpie también la abertura de succión, bolsa recolectara del polvo, el área donde está va puesta y el tope para el polvo.

⚠PRECAUCIÓN:

- Nunca use gasolina, bencina, diluyente (tíner), alcohol o sustancias similares. Puede que esto ocasione grietas o descoloramiento.

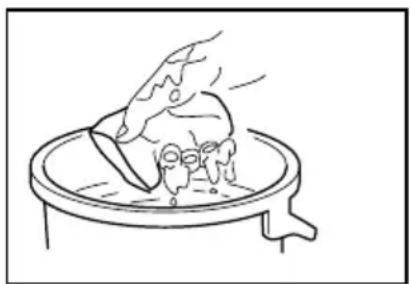

Lave el filtro en agua enjabonada cuando éste se haya tapado con el polvo o cuando disminuya la potencia de la aspiradora. Déjela secar por completo antes de usar. Un filtro que no esté completamente seco podría resultar en una succión deficiente, reduciendo el tiempo de vida útil del motor. No use un soplador de aire con el fin de eliminar el polvo en la aspiradora. Esto introduciría polvo en la carcasa que podrían causar daños.

Cosas a verificar antes de solicitar un servicio de reparación

Síntoma Área a ser investigada Método de arreglo
Poco poder de succión	¿Se ha llenado de polvo la cápsula?¿Se ha tapado el filtro?¿Se ha agotado la batería?	Vacíe la cápsula del polvo acumulado.Sacuda el polvo o lave el filtro.Recargue la batería.
No funciona	¿Se ha agotado la batería?	Recargue la batería.

010051

NOTA:

- No intente reparar la aspiradora usted mismo(a).

Para mantener la SEGURIDAD y FIABILIDAD del producto, las reparaciones, y cualquier otra tarea de mantenimiento o ajuste deberán ser realizadas en Centros de Servicio Autorizados por Makita, empleando siempre repuestos Makita.

- Estos accesorios o aditamentos (incluidos o no) están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.

• Vara de extensión (tubo recto)
  . Boquilla
  . Boquilla para alfombra
  . Cepillo para repisa (estante)
• Boquilla de esquina
  . Cepillo redondo
• Manguera flexible
  . Filtro
  . Prefiltro
• Diferentes tipos de baterías y cargadores genuinos de Makita

NOTA:

- Algunos de los artículos en la lista puede que vengan junto con el paquete de la herramienta como accesorios incluidos. Puede que estos accesorios varían de país a país.

GARANTÍA LIMITADA MAKITA DE UN AÑO Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

• se hayan hecho o intentado hacer reparaciones por otros:
- se requieran reparaciones debido al desgaste normal:
- la herramienta haya sido abusada, mal usada o mantenido indebidamente:
• se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE "COMERCIALIDAD" E "IDONEIDAD PARA UN FIN ESPECÍFICO", DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

EN0006-1

WARNING

< Sólo en los Estados Unidos >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas.

Makita Corporation
