Tipo de producto	Aspiradora inalámbrica
Marca	Makita
Modelo	XCV04
Dimensiones (L x An x Al)	366 mm x 334 mm x 368 mm
Peso neto (con batería)	8,6 kg a 9,9 kg según la batería
Alimentación	Batería Li-ion 36 V CC o CA (con adaptador)
Tipos de baterías compatibles	BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B
Caudal volumétrico (con batería)	2,1 m³/min
Caudal volumétrico (con red eléctrica)	3,6 m³/min
Vacío (con batería)	90 hPa
Vacío (con red eléctrica)	240 hPa
Capacidad de polvo recuperable	8 L
Capacidad de agua recuperable	6 L
Tipo de filtro de serie	Filtro de polvo (para residuos secos)
Funciones principales	Aspiración en seco y húmedo (con filtro de tela opcional), ajuste de la potencia de aspiración, parada automática para residuos húmedos, sistema de protección de la batería
Mantenimiento y limpieza	Limpieza regular de los filtros; filtro de polvo lavable con agua; no usar disolventes
Seguridad	Doble aislamiento, protección contra sobrecargas y sobrecalentamiento, parada automática en modo húmedo
Piezas de repuesto y reparabilidad	Usar exclusivamente piezas de repuesto Makita; reparaciones por centro autorizado
Información general	Garantía limitada de un año; uso comercial autorizado

Preguntas frecuentes - XCV04 MAKITA

¿Qué baterías puedo usar con la aspiradora Makita XCV04?

Use exclusivamente baterías Makita compatibles: BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B. El uso de otras baterías puede conllevar riesgos de incendio o lesiones.

¿Puede la aspiradora XCV04 aspirar líquidos?

Sí, pero solo con el filtro de tela (opcional para este modelo) y el flotador instalados. No use el filtro de polvo para líquidos. El flotador detiene automáticamente la aspiración cuando el depósito está lleno.

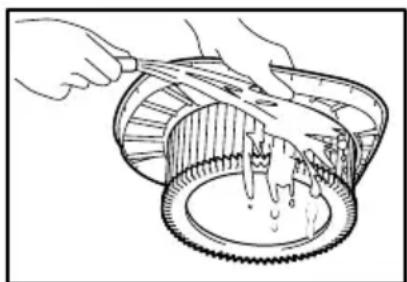

¿Cómo limpiar el filtro de polvo del XCV04?

Agite suavemente el filtro para desprender el polvo. También puede lavarlo con agua limpia y secarlo completamente a la sombra antes de reutilizarlo. No lo lave nunca en lavadora ni use objetos duros.

¿Por qué la aspiradora se detiene de repente durante su uso?

El sistema de protección de la herramienta/batería corta automáticamente la alimentación en caso de sobrecarga, sobrecalentamiento o descarga acelerada. Deje enfriar la herramienta o recargue la batería antes de reiniciar.

¿Puedo usar la aspiradora con alimentación de red mientras tengo una batería instalada?

Sí, la herramienta cambia automáticamente al modo de red cuando está enchufada, incluso si hay una batería colocada. Al desconectarla, vuelve al modo batería o reposo.

¿Cómo vaciar el depósito del XCV04?

Apague la aspiradora y desconéctela. Abra los ganchos, levante la tapa, retire el polvo del filtro y luego vacíe el depósito. Use una bolsa de polietileno para un vaciado más limpio.

¿Qué hacer si la potencia de aspiración disminuye?

Verifique que el filtro no esté obstruido. Límpielo o reemplácelo si es necesario. Asegúrese de que el depósito no esté demasiado lleno y que la batería tenga suficiente carga.

¿La aspiradora es adecuada para obras de construcción?

Sí, está destinada a uso comercial. Su diseño robusto y sus filtros adaptados a residuos secos (y húmedos con opción) la hacen adecuada para obras.

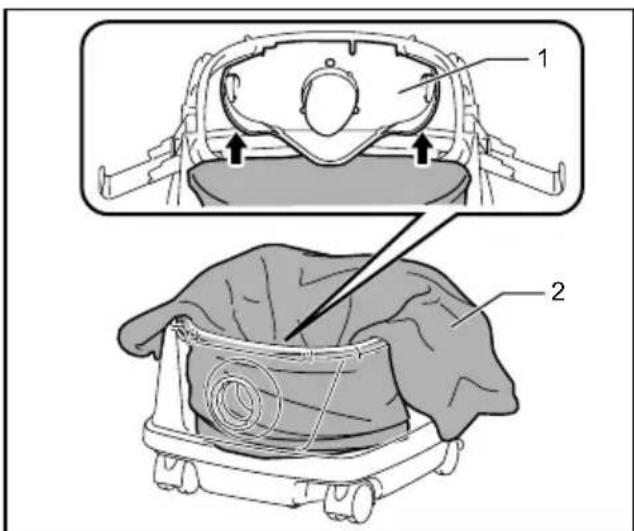

¿Cómo instalar la bolsa de papel en el XCV04?

Primero retire el soporte de goma, luego despliegue la bolsa de papel. Alinee su abertura con la entrada de aspiración e inserte el cartón debajo de la protuberancia de trinquete. Use siempre el prefiltro con la bolsa.

¿Dónde puedo reparar mi aspiradora Makita XCV04?

Confíe las reparaciones a un centro de servicio técnico autorizado de Makita. No abra el aparato usted mismo. Use exclusivamente piezas de repuesto originales de Makita.

MANUAL DE USUARIO XCV04 MAKITA

MANUAL DE INSTRUCCIONES

Aspiradora Alámbrica / Inalámbrica

XCV03

XCV04

015528

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

ESPAÑOL (Instrucciones originales)

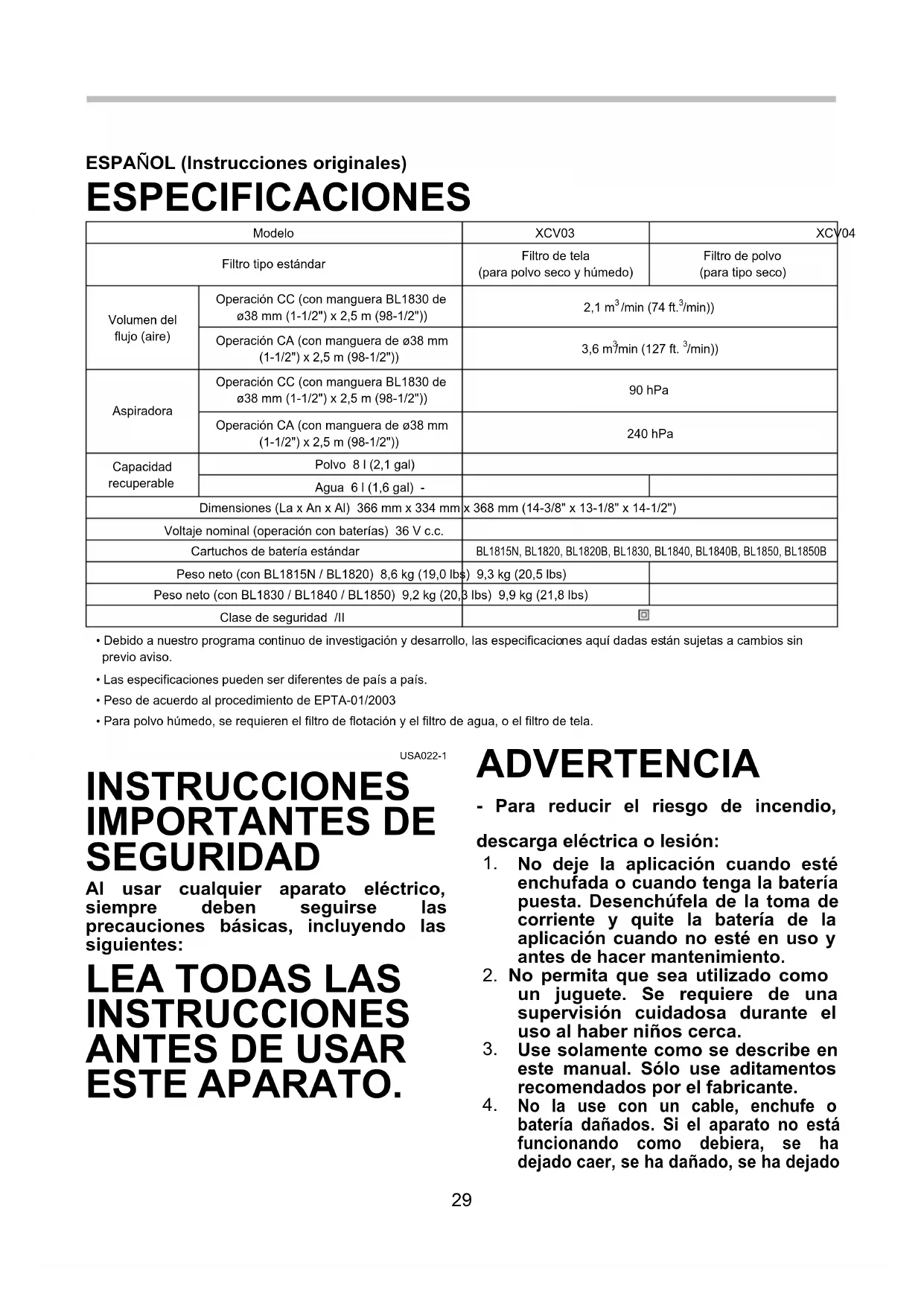

ESPECIFICACIONES

Modelo		XCV03	XCV04
Filtro tipo estándar		Filtro de tela (para polvo seco y húmedo)	Filtro de polvo (para tipo seco)
Volumen del flujo (aire)	Operación CC (con manguera BL1830 de ø38 mm (1-1/2") x 2,5 m (98-1/2"))	2,1 m^3/min (74 ft.^3/min)
	Operación CA (con manguera de ø38 mm (1-1/2") x 2,5 m (98-1/2"))	3,6 m^3/min (127 ft.^3/min)
Aspiradora	Operación CC (con manguera BL1830 de ø38 mm (1-1/2") x 2,5 m (98-1/2"))	90 hPa
	Operación CA (con manguera de ø38 mm (1-1/2") x 2,5 m (98-1/2"))	240 hPa
Capacidad recuperable	Polvo 8 l (2,1 gal)
	Agua 6 l (1,6 gal) -
Dimensiones (La x An x Al) 366 mm x 334 mm x 368 mm (14-3/8" x 13-1/8" x 14-1/2")
Voltaje nominal (operación con baterías) 36 V c.c.
Cartuchos de batería estándar		BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B
Peso neto (con BL1815N / BL1820) 8,6 kg (19,0 lbs) 9,3 kg (20,5 lbs)
Peso neto (con BL1830 / BL1840 / BL1850) 9,2 kg (20,3 lbs) 9,9 kg (21,8 lbs)
Clase de seguridad /II		回

• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
• Para polvo húmedo, se requieren el filtro de flotación y el filtro de agua, o el filtro de tela.

USA022-1

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Al usar cualquier aparato eléctrico, siempre deben seguirse las precauciones básicas, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO.

ADVERTENCIA

- Para reducir el riesgo de incendio,

descarga eléctrica o lesión:

1. No deje la aplicación cuando esté enchufada o cuando tenga la batería puesta. Desenchúfela de la toma de corriente y quite la batería de la aplicación cuando no esté en uso y antes de hacer mantenimiento.
2. No permita que sea utilizado como un juguete. Se requiere de una supervisión cuidadosa durante el uso al haber niños cerca.
3. Use solamente como se describe en este manual. Sólo use aditamentos recomendados por el fabricante.
4. No la use con un cable, enchufe o batería dañados. Si el aparato no está funcionando como debiera, se ha dejado caer, se ha dañado, se ha dejado

a la intemperie o ha caído sobre el agua, llévelo a un centro de servicio.

1. No jale ni cargue por el cable eléctrico, no use el cable como una agarradera ni cierre alguna puerta sobre el cable, así como tampoco lo jale sobre bordes o esquinas filosas. No ejecute el aparato por encima del cable eléctrico. Mantenga el cable eléctrico alejado de superficies calientes.

2. No jale el cable eléctrico para desconectar la herramienta. Para desconectar, sujete y jale desde el enchufe y no el cable.

3. No maneje el enchufe ni el aparato con las manos mojadas.

4. No coloque ningún objeto sobre las rendijas de ventilación. No use cuando cualquiera de las rendijas esté bloqueada; mantenga libre de polvo, hilachas, cabello y cualquier otra cosa que pudiera reducir el flujo de aire.

5. Mantenga el cabello suelto, la ropa holgada, las uñas y todas las partes del cuerpo alejadas de las rendijas y las partes móviles.

6. Apague todos los controles antes de desenchufarlo o retirar el cartucho de la batería.

7. Tenga especial cuidado al estar limpiando sobre escaleras.

8. No use para recoger líquidos combustibles como gasolina, o para usarse en áreas donde éstos puedan estar presentes.

9. Use solo el cargador que se proporciona por el fabricante para recargar.

10. No recoja nada que esté quemándose o expidiendo humo, como cigarrillos, fósforos o cenizas calientes.

11. Este aparato se proporciona con doble aislamiento. Use sólo piezas de repuesto idénticas. Consulte las instrucciones para hacer servicio de mantenimiento a los aparatos de doble aislamiento.

12. No utilizar sin los filtros colocados en su lugar.

13. No recargue la batería en la intemperie (al aire libre).

14. Utilice las herramientas eléctricas solamente con las baterías designadas específicamente para ellas. La

utilización de cualquier otra batería puede crear un riesgo de heridas o incendio.

1. Cuando no se esté usando el cartucho de la batería, manténgalo alejado de otros objetos metálicos, como sujetapapeles (clips), monedas, llaves, clavos, tornillos u otros objetos pequeños de metal los cuales pueden actuar creando una conexión entre las terminales de la batería. Cerrar el circuito de las terminales de la batería puede causar quemaduras o incendios.

2. En condiciones de mal uso, podrá escapar líquido de la batería; evite tocarlo. Si lo toca accidentalmente, enjuague con agua. Si hay contacto del líquido con los ojos, acuda por ayuda médica. Puede que el líquido expulsado de la batería cause irritación o quemaduras.

3. (Para los modelos de filtro de polvo.) No los utilice en superficies húmedas. No exponga el equipo a la lluvia. Almacene en interiores.

4. (Para los modelos de filtro de tela.) No exponer a la lluvia. Almacene en interiores.

5. Instale siempre las operaciones de flote antes que las operaciones de aspiración de líquidos.

Uso y mantenimiento de la batería de la herramienta

1. Recargue sólo con el cargador especificado por el fabricante. Un cargador que sea adecuado para un tipo específico de cartucho de batería puede generar un riesgo de incendio al usarse con un cartucho de batería distinto.

2. Use las herramientas a batería sólo con sus cartuchos de batería designados. El uso de cualquier otro cartucho de batería puede generar riesgo de lesión e incendio.

3. Cuando no se esté usando el cartucho de batería, manténgalo alejado de otros objetos metálicos, como sujetapapeles (clips), monedas, llaves, clavos, tornillos u otros objetos pequeños de metal los cuales pueden actuar creando una circuito entre las terminales de la batería. Cerrar el circuito con las terminales de la batería puede causar quemaduras o incendios.

4. Puede que en condiciones abusivas haya fuga del líquido de la batería; evite tocarlo. Si lo toca accidentalmente, enjuague con agua. Si hay contacto del líquido con los ojos, acuda por atención médica. Puede que el líquido expulsado de la batería cause irritación o quemaduras.

Los aparatos de doble aislamiento tienen una o más de las siguientes marcas: Las palabras "DOBLE AISLAMIENTO" o "DOBLEMENTE AISLADO" o el símbolo de doble aislamiento (un cuadrado dentro de otro cuadrado).

000006

Un aparato de doble aislamiento cuenta con dos sistemas de aislamiento incluidos en lugar de aterrizaje. El no contar con aterrizaje implica que el aparato es provisto de doble aislamiento y también indica que no requiere que se añada un medio de aterrizaje adicional. Dar servicio de mantenimiento a un aparato de doble aislamiento requiere de extrema precaución y conocimiento del sistema, y debe realizarse sólo por personal de mantenimiento calificado. Las piezas de repuesto para los aparatos de doble aislamiento deben ser idénticas a las piezas que reemplazarán.

Instrucciones de polarización

Para reducir el riesgo de descargas eléctricas, este equipo tiene una clavija polarizada (un borne es más ancho que el otro). Esta clavija encajará en una toma de corriente polarizada en un sentido solamente. Si la clavija no encaja totalmente en la toma de corriente, invierta la clavija. Si aún así no encaja, póngase en contacto con un electricista calificado para que le instale la toma de corriente apropiada. No modifique la clavija de ninguna forma.

UTILICE CABLES DE EXTENSIÓN APROPIADOS. Asegúrese de que el cable de extensión eléctrica esté en buenas condiciones. Cuando utilice una extensión eléctrica, asegúrese de utilizar una del calibre suficiente para conducir la corriente que demande el producto. Un cable de calibre inferior ocasionará una baja en el voltaje y a su vez una pérdida de potencia, lo cual ocasionará un sobrecalentamiento. La Tabla 1 muestra la medida correcta a utilizar dependiendo de la longitud de la extensión y el amperaje nominal indicado en la placa de características. Si no está seguro, utilice el siguiente calibre más alto. Cuanto menor sea el número de calibre, más corriente podrá conducir la extensión.

Tabla 1. Calibre mínimo para el cable

Amperaje nominal		Volts	Longitud total del cable en metros
		120V~	7,6 m (25 ft) 1	5,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
		220V~ - 240V~	15,2 m (50 ft)	30,4 m (100 ft) 60,8 m (200 ft) 91,2 m (300 ft)
Más de No	más de	Calibre del cable (AWG)
0 A 6 A			18	16 16 14
6 A	10 A		18	16	14	12
10 A	12 A		16	16	14	12
12 A	16 A		14	12	No se recomienda

000300

GUARDE ESTAS INSTRUCCIONES.

Este aparato está diseñado para uso comercial solamente.

ENC007-10

INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas las instrucciones e indicaciones de precaución sobre (1) el cargador de baterías, (2) la batería, y (3) el producto con el que se utiliza la batería.
2. No desarme el cartucho de batería.
3. Si el tiempo de operación se ha acortado en exceso, deje de operar de inmediato. Podría correrse el riesgo de sobrecalentamiento, posibles quemaduras e incluso explosión.
4. En caso de que ingresen electrolitos en sus ojos, enjuáguelos bien con agua limpia y consulte de inmediato a un médico. Podría perder la visión.
5. No cortocircuite el cartucho de batería:

(1) No toque las terminales con ningún material conductor.
(2) Evite guardar el cartucho de batería en un cajón junto con otros objetos metálicos, tales como clavos, monedas, etc.
(3) No exponga la batería de cartucho a la lluvia o nieve.

Un corto circuito en la batería puede causar un flujo grande de corriente, sobrecalentamiento, posibles quemaduras y aún descomposturas.

1. No guarde la herramienta ni el cartucho de batería en lugares donde la temperatura pueda alcanzar o exceder los 50° C (122° F).

2. Nunca incinere el cartucho de batería incluso en el caso de que esté dañado seriamente o ya no sirva en absoluto. El cartucho de batería puede explotar si se tira al fuego.

3. Tenga cuidado de no dejar caer ni golpear el cartucho de batería.

4. No use una batería dañada.
5. Siga las regulaciones locales relacionadas al desecho de las baterías.

GUARDE ESTAS INSTRUCCIONES.

⚠️ PRECAUCIÓN: Use solo baterías auténticas de Makita.

El uso de baterías no auténticas de Makita, o baterías que hayan sido alteradas, puede que resulte en la explosión de la batería, originando un incendio, así como lesiones al usuario y daños. También anulará la garantía de Makita para la herramienta y el cargador Makita.

Consejos para alargar al máximo la vida útil de la batería

1. Cargue el cartucho de batería antes de que se descargue completamente. Pare siempre la operación y cargue el cartucho de batería cuando note menos potencia en la herramienta.
2. No cargue nunca un cartucho de batería que esté completamente cargado. La sobrecarga acortará la vida de servicio de la batería.
3. Cargue el cartucho de batería a temperatura ambiente de 10 °C - 40 °C (50 °F - 104 °F). Si un cartucho de batería está caliente, déjelo enfriar antes de cargarlo.
4. Cargue el cartucho de batería si no lo ha usado por un largo período (más de seis meses).

DESCRIPCIÓN DEL FUNCIONAMIENTO

Utilice energía CA:

ADVERTENCIA:

- Antes de enchufar la aspiradora, asegúrese siempre que el interruptor se encuentre en la posición de apagado. Enchufar la aspiradora con el interruptor en la posición de encendido puede que cause un arranque accidental ocasionando graves lesiones personales.

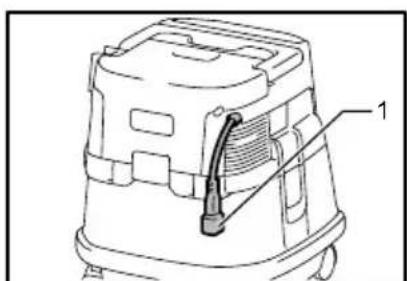

1. Enchufe (la forma y el largo del cable pueden variar entre países)

015533 Conecte el enchufe a la fuente de energía.

1 2 1

1. Indicador de potencia CA

015549 El indicador de energía CA se enciende cuando se ajusta el interruptor en espera al lado "I".

NOTA:

- Aun cuando utilice el modo CC, la herramienta cambia automáticamente al modo de energía CA cuando se enchufa.

- Si la herramienta no se encuentra enchufada durante la operación con la batería insertada, la aspiradora entra en el estado en espera.

Uso con la batería:

Instalación o desmontaje del cartucho de batería

PRECAUCIÓN:

- Asegúrese siempre de que la aspiradora esté apagada, desenchufada y el cartucho de batería extraído antes de realizar cualquier ajuste o revisión en la herramienta.

Sostenga la aspiradora y el cartucho de la batería firmemente cuando instale o retire el cartucho de la batería. Al no sostener la aspiradora y el cartucho de la batería firmemente, estos pueden resbalarse de sus manos y causar daño a la aspiradora y el cartucho de la batería, y lesiones personales.

· Tenga cuidado de no apretarse los dedos al abrir o cerrar la cubierta de la batería. Esto puede causar lesiones personales.

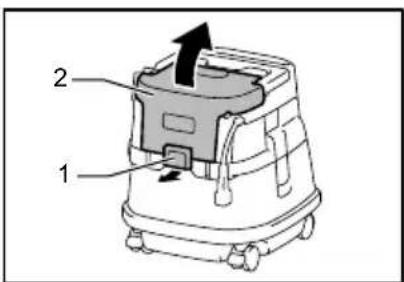

1. Bloqueo
2. Cubierta de la batería

015530 Para instalar el cartucho de la batería, primero desbloquéelo y abra la cubierta de la batería. Luego inserte el cartucho de la batería.

1

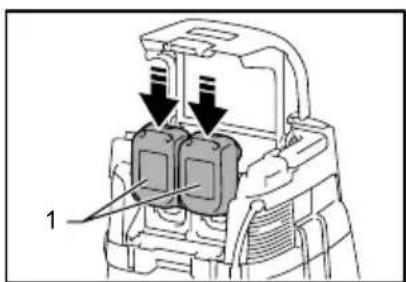

1. Cartucho de batería

015531 Alinee la lengüeta sobre el cartucho de la batería con la ranura en la carcasa y deslícela en su lugar. Inserte por completo hasta que se fije en su lugar con un pequeño clic. Después, bloquee la cubierta de la batería.

Para quitar el cartucho de batería, deslícelo de la herramienta mientras desliza el botón sobre la parte delantera del cartucho.

AVISO:

- Quite el enchufe de la aspiradora de la extensión eléctrica al estar usando la aspiradora con las baterías.

⚠PRECAUCIÓN:

• Siempre instale completamente el cartucho de la batería en su lugar. Si no, podría accidentalmente salirse de la herramienta y caer al suelo causando una lesión a usted o alguien a su alrededor.
• No instale el cartucho de batería a la fuerza: si el cartucho no se desliza al interior fácilmente, se debe a que no está siendo insertado correctamente.

NOTA:

- La aspiradora no funciona con solo un cartucho de batería.

Sistema de protección de la herramienta / batería

La herramienta está equipada con un sistema de protección de la herramienta / batería. Este sistema corta en forma automática el suministro de energía al motor para prolongar la vida útil de la herramienta y batería.

La herramienta se detendrá automáticamente durante el funcionamiento si la herramienta o la batería se somete a una de las siguientes condiciones. En algunas condiciones, las luces indicadoras se encienden.

Protección contra la sobrecarga

Si se sobrecarga la herramienta, esta para automáticamente. En este caso, apague la herramienta y detenga la aplicación que causó que la herramienta se sobrecargara. Luego encienda la herramienta y reinicie.

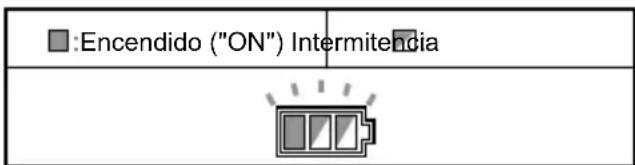

Protección contra el sobrecalentamiento de la herramienta

: Encendido ("ON") Intermitencia

015485

Cuando la herramienta se sobrecalienta, ésta se para automáticamente, mientras el indicador de la batería parpadea por alrededor de 60 segundos. En este caso, espere a que la herramienta se enfríe antes de volver a encender la herramienta.

Protección contra la sobredescarga

Cuando al capacidad de la batería sea reducida, la herramienta se para automáticamente. Si el equipo no opera incluso tras el accionamiento de los interruptores, retire las baterías de la herramienta y recárguelas.

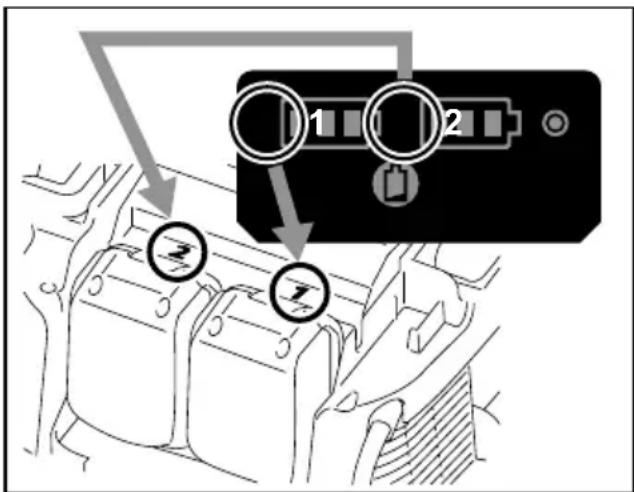

Indicador de la capacidad restante de la batería

1 2 1

015550
1. Botón de verificación "CHECK"

Presione el botón de revisión para que los indicadores de la batería muestren la capacidad restante de las baterías. Los indicadores de la batería corresponden a cada batería.

Indicador de la capacidad restante de la batería

Estado indicador de la batería		Capacidad restante de la batería
Encendido("ON")	:Intermitencia
		50% - 100%
		20% - 50%
		0% - 20%
		Recargue la batería

015527

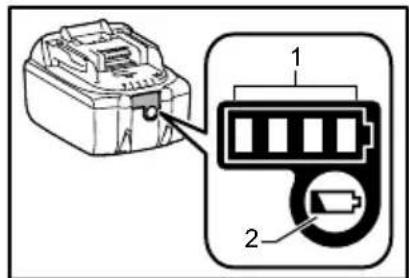

Indicación de la capacidad restante de la batería

(Solo para cartuchos de batería con una "B" al final del número de modelo.)

1. Luces indicadoras
2. Botón de verificación "CHECK"

015676

Presione el botón de comprobación en el cartucho de la batería para indicar la capacidad restante de la batería. La luz indicadora se enciende por algunos segundos.

Luces indicadoras			Capacidad restante Encendido
	APAGADO	Intermitencia
			75% a 100%
			50 % a 75 %
			25% a 50%
			0 % a 25 %
			Recargue la batería.
			Puede que haya un defecto en el funcionamiento de la batería.

015658

NOTA:

- Dependiendo de las condiciones de uso y de la temperatura ambiental, puede que el nivel indicado difiera ligeramente de la capacidad real de la batería.

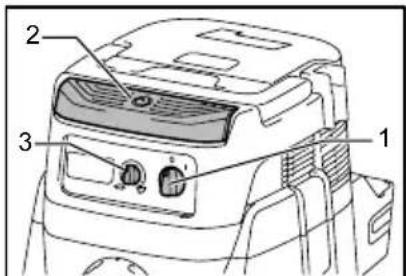

Accionamiento del interruptor

1. Interruptor en espera
2. Botón de encendido
3. Perilla de ajuste de la fuerza de succión

015529

Para encender la aspiradora:

1. Ajuste el interruptor en espera al lado "I". La aspiradora entra en estado en espera.
2. Presione el botón de encendido.

Para que la aspiradora entre en estado en espera, presione el botón nuevamente.

Para apagar la aspiradora, ajuste el interruptor al lado "O".

El poder de succión puede ser ajustado de acuerdo al trabajo según se requiera.

El poder de succión puede incrementarse al girar la perilla de ajuste de la fuerza de succión del símbolo al símbolo.

AVISO:

- Ajuste siempre el interruptor en espera al lado "O" cuando la aspiradora no se utilice por un tiempo prolongado. La aspiradora consume energía en el estado en espera.

La succión automática se detiene durante las operaciones de succión húmeda

(para el modelo de filtro de tela)

ADVERTENCIA:

- No use por un tiempo prolongado mientras el flotador esté activo. El uso de la aspiradora con su flotador activo por un tiempo prolongado puede generar sobrecalentamiento, resultando en deformación del equipo.

- No aspire espuma ni jabón líquido. Aspirar espuma o jabón líquido puede causar que comience a salir espuma por la salida de aire antes de que el flotador se active. El uso continuo en tales condiciones puede que cause descarga eléctrica y descompostura del equipo.

La succión automática solo se detiene cuando se utiliza con los flotadores.

La aspiradora cuenta con un mecanismo flotador que evita que el agua se introduzca en el motor al aspirar más de cierta cantidad de agua.

Cuando el tanque se llena, la aspiradora deja de aspirar agua; apáguela y vacíe el tanque.

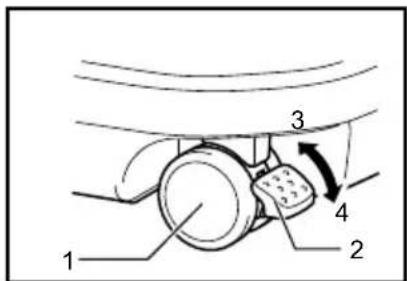

Bloqueo y desbloqueo de la rueda

1 2 3 4

1. Rueda
2. Palanca de bloqueo
3. Posición libre ("FREE")
4. Posición bloqueada

011611

Para bloquear la rueda con un tope, baje la palanca del tope y la rueda no girará más. Para desbloquear la rueda de la posición de bloqueo, eleve la palanca del tope.

Bloquear la rueda es conveniente para almacenar la aspiradora, para pausar la operación y para dejar el equipo fijo en un lugar.

Para accionar el tope, muévalo manualmente.

NOTA:

. Al mover la aspiradora, asegúrese de que la rueda esté desbloqueada. Mover la aspiradora mientras la rueda esté bloqueada puede que dañe la rueda.

Mango de carga

Al cargar la aspiradora, tómela del mango en la cabeza. El mango es retráctil en la cabeza cuando no está en uso.

DESCRIPCIÓN DE LAS PIEZAS

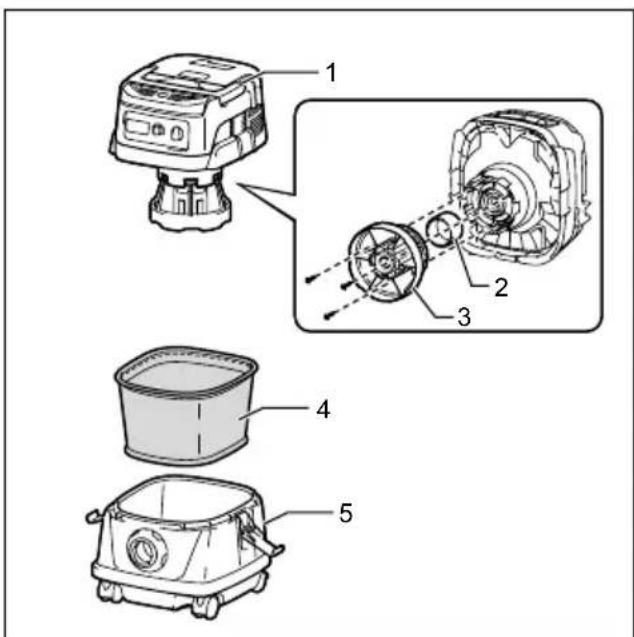

Modelo XCV03

(Modelo de filtro de tela (para polvo seco y húmedo))

1. Cubierta del tanque
2. Flote
3. Flotador
4. Filtro de tela
5. Tanque
   015616

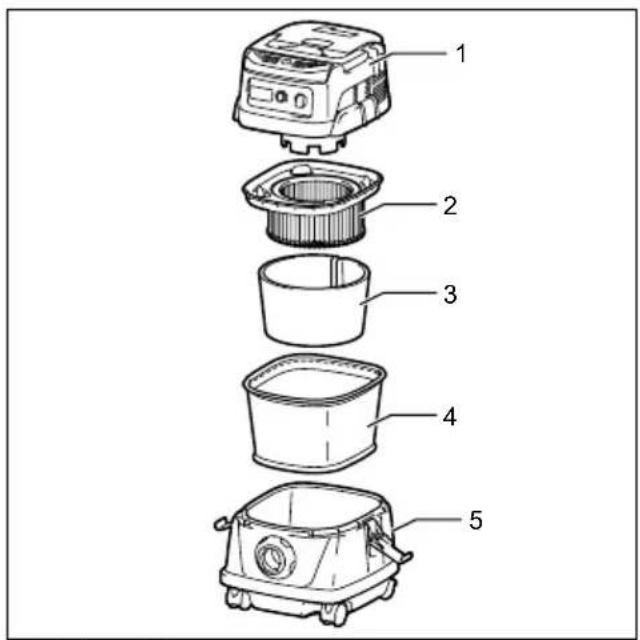

Modelo XCV04

(Modelo de filtro de polvo (para tipo seco))

1. Cubierta del tanque
2. Filtro de polvo
3. Humectador
4. Prefiltro
5. Tanque

015617

ENSAMBLE

PRECAUCIÓN:

- Asegúrese siempre de que la aspiradora esté apagada, desenchufada y el cartucho de batería extraído antes de realizar cualquier trabajo en la aspiradora.

- Use siempre máscara durante el montaje o mantenimiento.

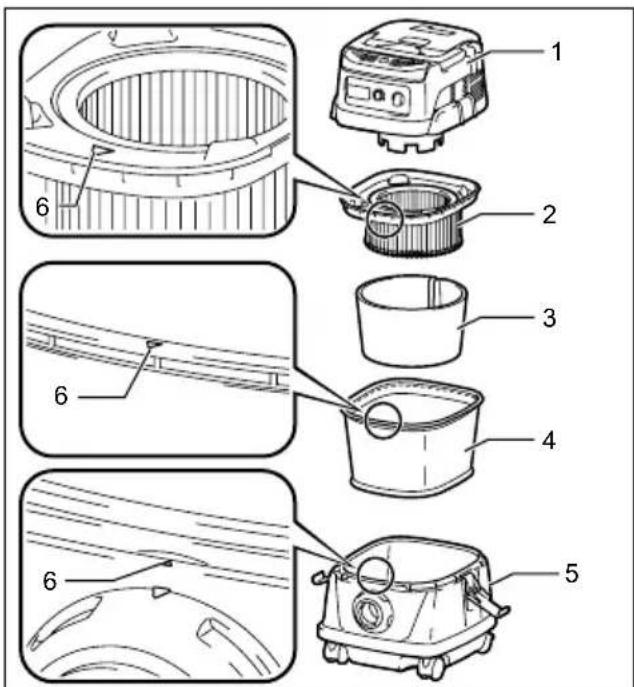

Instalación del filtro de polvo y prefiltro (para tipo seco) (accesorio opcional para el modelo de filtro de tela)

PRECAUCIÓN:

- Nunca aspire agua ni otros líquidos o polvos mojados al estar usando el filtro de polvo. Aspirar este tipo de contenido puede romper el filtro de polvo.

1. Cubierta del tanque
2. Filtro de polvo
3. Humectador
4. Prefiltro
5. Tanque
6. Marca de posición de instalación

015534

Al utilizar el filtro de polvo, retire los flotadores al desempernarlos.

Coloque el prefiltro en el tanque.

Enseguida, instale el humectador en el filtro de polvo y luego colóquelos en el prefiltro. Al instalar el filtro de polvo y el prefiltro, la marca de posición de instalación en cada uno de ellos se alinea con la de la parte superior del tanque.

Finalmente, monte la cubierta del tanque y bloquéela.

NOTA:

. Antes de usar el filtro de polvo, asegúrese que el prefiltro y humectador se usen conjuntamente siempre. No se permite colocar el filtro de polvo por sí solo.

Instalación del filtro de agua (para el modelo de filtro de agua) (accesorio opcional)

⚠PRECAUCIÓN:

• No aspire agua o polvo húmedo sin el flotador y el filtro de tela, o el filtro de agua.
• Para aspirar polvo húmedo, asegúrese de que el contenedor de flotación y el flotador estén instalados en la aspiradora.
• Al instalar el filtro de agua en el tanque, fijelo con firmeza en la abertura del tanque de tal forma que el gancho del filtro de agua embone con la abertura del tanque firmemente y no quede espacio entre el filtro de agua y el tanque.

AVISO:

- Se recomienda el uso del filtro de agua al estar recolectando una gran cantidad de agua de forma repetida. De lo contrario la capacidad de aspiración podrá verse reducida en caso de usar el filtro de tela.

1. Filtro de agua
2. Tanque
3. Marca de posición de instalación

015532

Solo para aspirar agua o polvo húmedo, el filtro de agua es más adecuado que el filtro de tela.

Al instalar el filtro de agua, alinee la marca de posición de montaje con la del tanque.

Instalación del empaque de papel (accesorio opcional)

ADVERTENCIA:

- Al usar el empaque de papel, use también el prefiltro o el filtro de tela que están preinstalados en la herramienta. No usarlo junto con el prefiltro o el filtro de tela puede causar ruido y calentamiento inusuales, resultando en un incendio.

PRECAUCIÓN:

(Para el modelo de filtro de tela)

Nunca aspire agua ni otros líquidos o polvos mojados al estar usando el empaque de papel. Aspirar este tipo de contenido puede ocasionar rotura en el empaque de papel.
- Antes de usar el empaque de papel, asegúrese que el filtro de polvo (accesorio opcional), humectador (accesorio opcional) y prefiltro se usen conjuntamente siempre.

(Para el modelo de filtro de polvo)

- Antes de usar el empaque de papel, asegúrese que el filtro de polvo, humectador y prefiltro se usen conjuntamente siempre.

1. Quite el porta cauchos.

1. Portacauchos
   015535

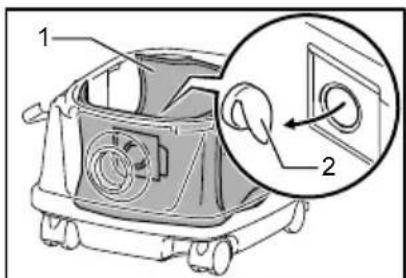

2. Extienda el empaque de papel.

3. Alinee la abertura del empaque de papel con la abertura de la aspiradora para la succión de polvo.
4. Inserte el cartón del empaque de papel en el sujetador de tal forma que quede colocado en el extremo más allá de la protuberancia del tope.

1. Empaque de papel
2. Soporte

015536

Instalación de la bolsa de polietileno

La aspiradora también puede usarse sin bolsa de polietileno. Sin embargo, el uso de la bolsa de polietileno facilita el vaciado del tanque sin ensuciarse las manos.

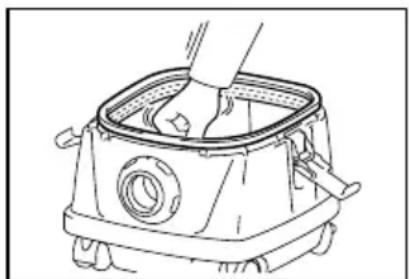

Esparza la bolsa de polietileno en el tanque. Insértela entre el portaplacas y el tanque, y jálela hacia el acceso para la manguera.

Estire la bolsa alrededor de la parte superior del tanque para que el borde del prefiltro pueda sujetar la bolsa firmemente.

NOTA:

. Se pude usar una bolsa de polietileno de venta en el mercado. Se recomienda una con grosor de 0,04 mm o más.

- La recolección de demasiado polvo puede rasgar la bolsa con facilidad, por lo que evite recolectar más de la mitad de la capacidad de la bolsa.

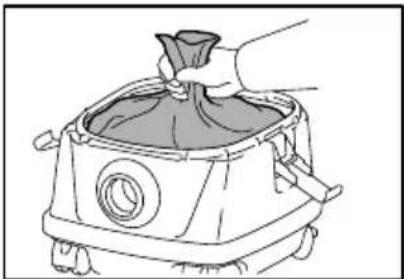

Vaciado de la bolsa de polietileno

ADVERTENCIA:

Asegúrese siempre de que la aspiradora se encuentre apagada y desconectada antes de vaciar la bolsa de polietileno. No seguir esta indicación pude que resulte en una descarga eléctrica y graves lesiones personales.

PRECAUCIÓN:

- Evite los fuertes impactos sobre el contenedor de flotación y el tanque. Al aplicar un gran impacto se pueden deformar y dañar las partes.

- Vacíe el tanque al menos una vez al día aunque esto dependerá del volumen de polvo aspirado en el tanque. De lo contrario, la succión se debilitará y puede que el motor se descomponga.

- No sujetar del gancho al estar vaciando el tanque. Sujetar del gancho puede hacer que éste se quiebre.

Desenganche y levante la cubierta del tanque.

Agite el polvo del filtro de tela / filtro de polvo y saque la bolsa de polietileno del tanque.

NOTA:

- Con cuidado saque la bolsa de polietileno del tanque de tal forma que ésta no se vaya a enganchar y se rasgue por la protuberancia en el interior del tanque al vaciar.

- Vacíe la bolsa de polietileno antes de que ésta se llene. Demasiado polvo en el tanque puede que cause rasgaduras en la bolsa de polietileno.

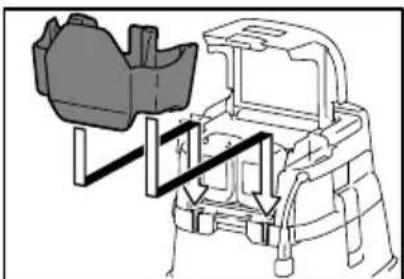

Instalación de la caja de herramientas

1. Desbloquee la cubierta de la batería y ábrala.
2. Ajuste los rieles de la caja de herramientas en las ranuras de la carcasa.
3. Cierre la cubierta de la batería y bloquéela.

La caja de herramientas es conveniente para cargar baterías, cables de extensión, tubos o mangos.

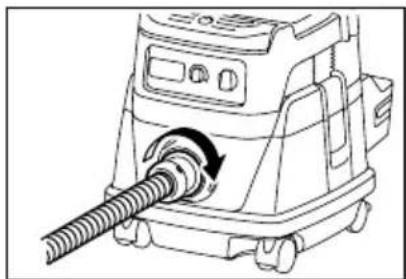

Conexión de la manguera

⚠PRECAUCIÓN:

. Nunca fuerce la manguera para doblarla o aplastarla. Nunca mueva la aspiradora mediante la manguera. Forzar, aplastar o jalar la manguera puede que cause rotura y deformación de la manguera.

- Use una manguera con diámetro interior de 38 mm a aspirar grandes cantidades de residuos como los generados al labrar una pieza de trabajo, así como los residuos de polvo de concreto o similares que no se trate de residuos pequeños (accesorio opcional). El uso de de una manguera con diámetro interior de 28 mm (accesorio opcional) puede que genere obstrucciones y daños en la manguera.

Inserte la manguera en el puerto de instalación del tanque y gire en sentido de las agujas del reloj hasta que se fije.

MANTENIMIENTO

⚠PRECAUCIÓN:

- Asegúrese siempre de que la herramienta esté apagada, desenchufada y el cartucho de batería extraído antes de intentar realizar una inspección o mantenimiento.

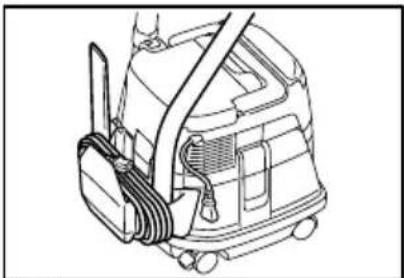

Almacenamiento del cable eléctrico

Puede enrollar el cable de alimentación alrededor de la caja de herramientas.

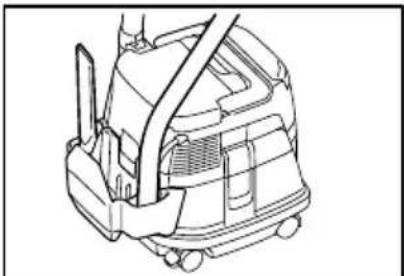

Almacenamiento de los accesorios

Los tubos se pueden ubicar en el portatubos cuando no se use la aspiradora por un período corto.

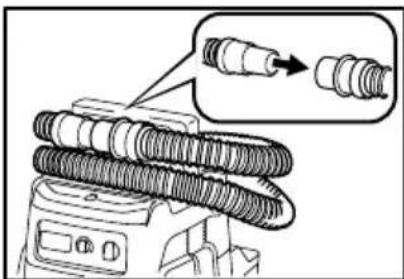

La manguera se puede almacenar alrededor de la herramienta al conectar sus extremos.

Limpieza

⚠PRECAUCIÓN:

- Nunca use gasolina, bencina, diluyente (tíner), alcohol o sustancias similares. Puede que esto ocasione grietas o descoloramiento.

Limpieza del filtro de tela (para el modelo de filtro de tela)

Los filtros de tela obstruidos causan un mal desempeño de succión.

Limpie el filtro de tela periódicamente.

Para eliminar el polvo o los residuos que se adhieren al filtro de tela, agite la estructura inferior varias veces con rapidez.

Limpieza del filtro de polvo y prefiltro (para el modelo de filtro de polvo)

La congestión en el filtro de polvo, prefiltro y humectador causa que la succión sea deficiente.

Limpie los filtros y humectadores cada cierto tiempo.

Para eliminar el polvo o los residuos que se adhieren a los filtros, agite la estructura inferior varias veces con rapidez.

Ocasionalmente lave el filtro de polvo en agua, enjuague y deje en la sombra para que seque por completo antes de utilizar. Nunca lave los filtros en la lavadora.

NOTA:

- No frote ni raye el filtro de polvo, el prefiltro o el humectador con objetos duros como un cepillo y tabla de restregar.

- Los filtros se desgastan con el transcurso del tiempo. Se recomienda que tenga piezas de repuesto.

Para mantener la SEGURIDAD y CONFIABILIDAD, las reparaciones y cualquier otro servicio de mantenimiento debe realizarse por centros de servicio autorizados de Makita, usando siempre piezas de repuesto de Makita.

- Estos accesorios o aditamentos (incluidos o no) están recomendados para utilizar con su herramienta Makita especificada en este manual. El empleo de cualesquiera otros accesorios o acoplamientos conllevará un riesgo de sufrir heridas personales. Utilice los accesorios o acoplamientos solamente para su fin establecido.

Si necesita cualquier ayuda para más detalles en relación con estos accesorios, pregunte a su centro de servicio Makita local.

- Batería y cargador originales de Makita

· Manguera

- Boquillas delanteras (22, 24, 38)

- Tubo recto

- Boquilla de esquina

. Cepillo redondo

- Filtro de polvo (para tipo seco)

. Humectador

. Prefiltro

- Montaje de la boquilla succionadora

. Tubo curvo

• Bolsa de polietileno

- Filtro de agua (opción para el modelo de filtro de tela)

- Empaque de papel

- Conjunto de soportes

NOTA:

- Algunos de los artículos en la lista puede que vengan junto con el paquete de la herramienta como accesorios incluidos. Puede que estos accesorios varían de país a país.

GARANTÍA LIMITADA MAKITA DE UN AÑO

Ésta Garantía no aplica para México

Política de garantía

Cada herramienta Makita es inspeccionada y probada exhaustivamente antes de salir de fábrica. Se garantiza que va a estar libre de defectos de mano de obra y materiales por el periodo de UN AÑO a partir de la fecha de adquisición original. Si durante este periodo de un año se desarrollase algún problema, retorne la herramienta COMPLETA, porte pagado con antelación, a una de las fábricas o centros de servicio autorizados Makita. Si la inspección muestra que el problema ha sido causado por mano de obra o material defectuoso, Makita la reparará (o a nuestra opción, reemplazará) sin cobrar.

Esta garantía no será aplicable cuando:

• se hayan hecho o intentado hacer reparaciones por otros:
• se requieran reparaciones debido al desgaste normal:
• la herramienta haya sido abusada, mal usada o mantenido indebidamente:
  • se hayan hecho alteraciones a la herramienta.

EN NINGÚN CASO MAKITA SE HARÁ RESPONSABLE DE NINGÚN DAÑO INDIRECTO, FORTUITO O CONSECUENCIAL DERIVADO DE LA VENTA O USO DEL PRODUCTO.

ESTA RENUNCIA SERÁ APLICABLE TANTO DURANTE COMO DESPUÉS DEL TÉRMINO DE ESTA GARANTÍA.

MAKITA RENUNCIA LA RESPONSABILIDAD POR CUALQUIER GARANTÍA IMPLÍCITA, INCLUYENDO GARANTÍAS IMPLÍCITAS DE "COMERCIALIDAD" E "IDONEIDAD PARA UN FIN ESPECÍFICO", DESPUÉS DEL TÉRMINO DE UN AÑO DE ESTA GARANTÍA.

Esta garantía le concede a usted derechos legales específicos, y usted podrá tener también otros derechos que varían de un estado a otro. Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuenciales, por lo que es posible que la antedicha limitación o exclusión no le sea de aplicación a usted. Algunos estados no permiten limitación sobre la duración de una garantía implícita, por lo que es posible que la antedicha limitación no le sea de aplicación a usted.

EN0006-1

WARNING

< Sólo en los Estados Unidos >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y otras actividades de la construcción contienen sustancias químicas reconocidas por el Estado de California como causantes de cáncer, defectos de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos productos químicos son:

• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que realice este tipo de trabajo. Para reducir la exposición a estos productos químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad indicado, tal como las máscaras contra polvo que están especialmente diseñadas para filtrar partículas microscópicas.

Makita Corporation
