XCV04 - Aspirateur sans fil MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur sans fil
Marque	Makita
Modèle	XCV04
Dimensions (L x P x H)	366 mm x 334 mm x 368 mm
Poids net (avec batterie)	8,6 kg à 9,9 kg selon la batterie
Alimentation	Batterie Li-ion 36 V CC ou secteur CA (avec adaptateur)
Types de batteries compatibles	BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B
Débit volumique (sur batterie)	2,1 m³/min
Débit volumique (sur secteur)	3,6 m³/min
Vide (sur batterie)	90 hPa
Vide (sur secteur)	240 hPa
Capacité récupérable poussière	8 L
Capacité récupérable eau	6 L
Type de filtre de série	Filtre à poudre (pour débris secs)
Fonctions principales	Aspiration à sec et humide (avec filtre en tissu optionnel), réglage de la puissance d'aspiration, arrêt automatique pour débris humides, système de protection de la batterie
Entretien et nettoyage	Nettoyage régulier des filtres ; filtre à poudre lavable à l'eau ; ne pas utiliser de solvants
Sécurité	Double isolation, protection contre les surcharges et la surchauffe, arrêt automatique en mode humide
Pièces détachées et réparabilité	Utiliser exclusivement des pièces de rechange Makita ; réparations par centre agréé
Informations générales	Garantie limitée d'un an ; usage commercial autorisé

FOIRE AUX QUESTIONS - XCV04 MAKITA

Quelles batteries puis-je utiliser avec l'aspirateur Makita XCV04 ?

Utilisez exclusivement des batteries Makita compatibles : BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B. L'utilisation d'autres batteries peut entraîner des risques d'incendie ou de blessure.

L'aspirateur XCV04 peut-il aspirer des liquides ?

Oui, mais uniquement avec le filtre en tissu (optionnel pour ce modèle) et le flotteur installés. Ne pas utiliser le filtre à poudre pour les liquides. Le flotteur arrête automatiquement l'aspiration lorsque le réservoir est plein.

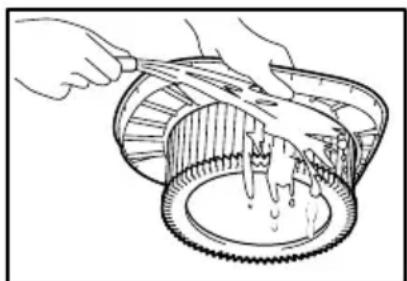

Comment nettoyer le filtre à poudre du XCV04 ?

Secouez doucement le filtre pour détacher la poussière. Vous pouvez aussi le laver à l'eau claire et le sécher complètement à l'ombre avant de le réutiliser. Ne lavez jamais en machine et n'utilisez pas d'objets durs.

Pourquoi l'aspirateur s'arrête-t-il soudainement pendant l'utilisation ?

Le système de protection de l'outil/de la batterie coupe automatiquement l'alimentation en cas de surcharge, surchauffe ou décharge accélérée. Laissez refroidir l'outil ou rechargez la batterie avant de redémarrer.

Puis-je utiliser l'aspirateur sur secteur tout en ayant une batterie installée ?

Oui, l'outil passe automatiquement en mode secteur lorsqu'il est branché, même si une batterie est en place. En débranchant, il repasse en mode batterie ou en veille.

Comment vider le réservoir du XCV04 ?

Éteignez l'aspirateur et débranchez-le. Ouvrez les crochets, soulevez le couvercle, retirez la poussière du filtre, puis videz le réservoir. Utilisez un sac en polyéthylène pour un vidage plus propre.

Que faire si la puissance d'aspiration diminue ?

Vérifiez que le filtre n'est pas obstrué. Nettoyez ou remplacez-le si nécessaire. Assurez-vous que le réservoir n'est pas trop plein et que la batterie est suffisamment chargée.

L'aspirateur est-il adapté aux chantiers de construction ?

Oui, il est destiné à un usage commercial. Sa conception robuste et ses filtres adaptés aux débris secs (et humides avec option) le rendent approprié pour les chantiers.

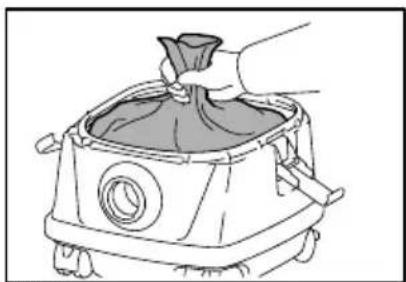

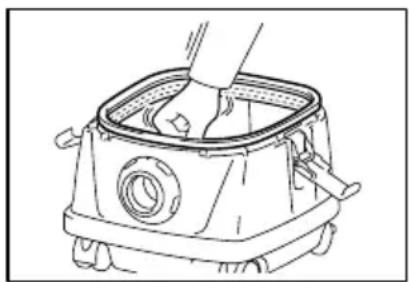

Comment installer le sac papier dans le XCV04 ?

Retirez d'abord le support en caoutchouc, puis dépliez le sac papier. Alignez son ouverture sur l'entrée d'aspiration et insérez le carton sous la protubérance à cliquet. Utilisez toujours le préfiltre avec le sac.

Où puis-je faire réparer mon aspirateur Makita XCV04 ?

Confiez les réparations à un centre de service après-vente agréé Makita. N'ouvrez pas l'appareil vous-même. Utilisez exclusivement des pièces de rechange d'origine Makita.

MODE D'EMPLOI XCV04 MAKITA

Aspirateur Batterie Et Filaire

FRANÇAIS (Mode d'emploi original)

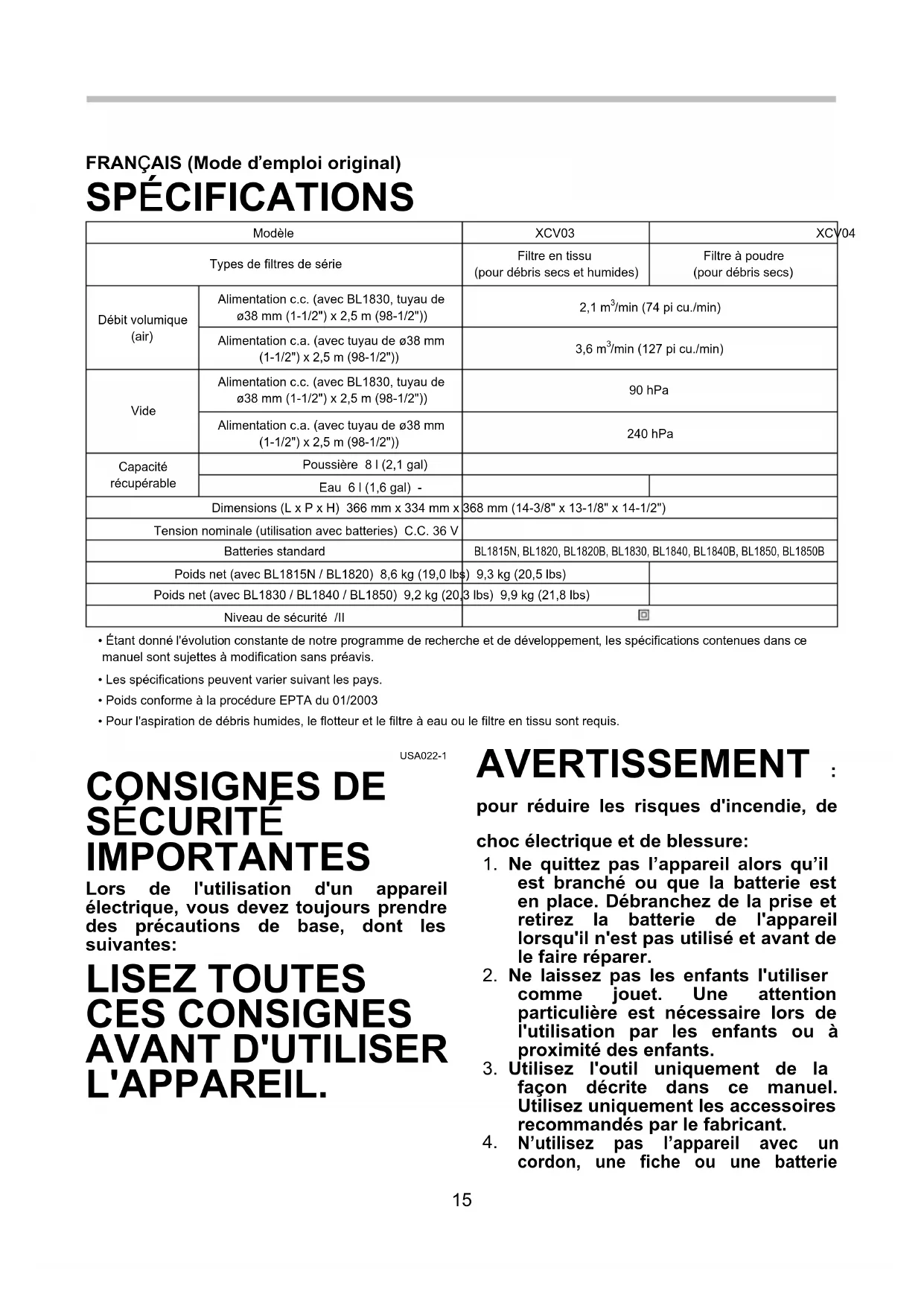

SPÉCIFICATIONS

Modèle		XCV03	XCV04
Types de filtres de série		Filtre en tissu(pour débris secs et humides)	Filtre à poudre(pour débris secs)
Débit volumique(air)	Alimentation c.c. (avec BL1830, tuyau deø38 mm (1-1/2") x 2,5 m (98-1/2"))	2,1 m3/min (74 pi cu./min)
	Alimentation c.a. (avec tuyau de ø38 mm(1-1/2") x 2,5 m (98-1/2"))	3,6 m3/min (127 pi cu./min)
Vide	Alimentation c.c. (avec BL1830, tuyau deø38 mm (1-1/2") x 2,5 m (98-1/2"))	90 hPa
	Alimentation c.a. (avec tuyau de ø38 mm(1-1/2") x 2,5 m (98-1/2"))	240 hPa
Capacitérécupérable	Poussière 8 l (2,1 gal)
	Eau 6 l (1,6 gal) -
Dimensions (L x P x H) 366 mm x 334 mm x		368 mm (14-3/8" x 13-1/8" x 14-1/2")
Tension nominale (utilisation avec batteries) C.C. 36 V
Batteries standard		BL1815N, BL1820, BL1820B, BL1830, BL1840, BL1840B, BL1850, BL1850B
Poids net (avec BL1815N / BL1820) 8,6 kg (19,0 lbs)		9,3 kg (20,5 lbs)
Poids net (avec BL1830 / BL1840 / BL1850) 9,2 kg (20,3 lbs)		9,9 kg (21,8 lbs)
Niveau de sécurité /II		☐

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
• Pour l'aspiration de débris humides, le flotteur et le filtre à eau ou le filtre en tissu sont requis.

USA022-1

CONSIGNES DE SECURITE IMPORTANTES

Lors de l'utilisation d'un appareil électrique, vous devez toujours prendre des précautions de base, dont les suivantes:

LISEZ TOUTES CES CONSIGNES AVANT D'UTILISER L'APPAREIL.

AVERTISSEMENT

:

pour réduire les risques d'incendie, de

choc électrique et de blessure:

1. Ne quittez pas l'appareil alors qu'il est branché ou que la batterie est en place. Débranchez de la prise et retirez la batterie de l'appareil lorsqu'il n'est pas utilisé et avant de le faire réparer.
2. Ne laissez pas les enfants l'utiliser comme jouet. Une attention particulière est nécessaire lors de l'utilisation par les enfants ou à proximité des enfants.
3. Utilisez l'outil uniquement de la façon décrite dans ce manuel. Utilisez uniquement les accessoires recommandés par le fabricant.
4. N'utilisez pas l'appareil avec un cordon, une fiche ou une batterie

endommagé(e). Si l'appareil ne fonctionne pas normalement, s'il a été échappé, endommagé, laissé dehors ou échappé dans l'eau, retournez-le à un centre de service après-vente.

1. Évitez de tirer sur le cordon ou de transporter l'outil par le cordon, d'utiliser la corde en guise de poignée, de fermer une porte sur le cordon ou de tirer le cordon le long de bords ou coins tranchants. Ne pas faire passer l'outil sur le cordon. Gardez le cordon à l'écart des surfaces chauffées.

2. Ne pas débrancher en tirant sur le cordon. Pour débrancher, saisissez la fiche, pas le cordon.

3. Ne pas manipuler la fiche ou l'outil avec les mains mouillées.

4. Ne mettez rien dans les ouvertures. N'utilisez jamais l'outil si une des ouvertures est bouchée ; gardez ces dernières exemptes de poussières, charpies, cheveux ou tout objet pouvant réduire la circulation de l'air.

5. Gardez les cheveux, les vêtements amples, les doigts et toute autre partie du corps à l'écart des ouvertures et des pièces en mouvement.

6. Désactivez toutes les commandes avant de débrancher ou de retirer la batterie.

7. Soyez tout particulièrement prudent lorsque vous nettoyez sur les marches d'un escalier.

8. Ne l'utilisez pas pour aspirer des liquides inflammables ou combustibles tels que l'essence, ou dans des zones où de tels liquides peuvent être présents.

9. Utilisez uniquement le chargeur fourni par le fabricant pour recharger la batterie.

10. N'aspirez aucun objet qui brûle ou dégage de la fumée, comme par exemple des cigarettes, des allumettes ou des cendres encore chaudes.

11. Cet outil est doté d'une double isolation. Utilisez uniquement des pièces de rechange identiques. Voir les instructions pour la réparation des outils à double isolation.

12. N'utilisez pas l'appareil si le filtre n'est pas installé correctement.

13. Ne chargez pas la batterie à l'extérieur.

14. N'utilisez un outil électrique qu'avec le bloc-piles conçu spécifiquement pour cet outil. Il y a risque de blessure ou d'incendie si un autre bloc-piles est utilisé.

15. Lorsque vous n'utilisez pas le bloc-piles, rangez-le à l'écart des objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui risquent d'établir une connexion entre les bornes. La mise en court-circuit des bornes de batterie peut causer des brûlures ou un incendie.

16. Dans des conditions d'utilisation inadéquates de la batterie, il peut y avoir fuite d'électrolyte; évitez tout contact avec ce liquide. En cas de contact accidentel, rincez avec beaucoup d'eau. Si le liquide pénètre dans vos yeux, il faut aussi consulter un médecin. L'électrolyte qui s'échappe de la batterie peut causer des irritations ou des brûlures.

17. (Pour les modèles avec filtre à poudre.) N'utilisez pas l'appareil sur les surfaces mouillées. Ne l'exposez pas à la pluie. Rangez-le à l'intérieur.

18. (Pour les modèles avec filtre de tissu.) N'exposez pas l'appareil à la pluie. Rangez-le à l'intérieur.

19. Installez toujours le flotteur avant l'aspiration d'objets humides.

Utilisation et entretien de la batterie

1. Ne la rechargez qu'avec le chargeur spécifié par le fabricant. Un chargeur conçu pour un certain type de batterie risque de déclencher un incendie s'il est utilisé avec une autre batterie.

2. N'utilisez les outils électriques qu'avec leurs batteries spécifiques. Les autres batteries risqueraient de vous blesser ou de provoquer un incendie.

3. Lorsque la batterie n'est pas utilisée, tenez-la à distance des objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques, conducteurs potentiels entre une borne et une autre. Un court-circuit entre les bornes de la batterie peut provoquer des brûlures ou un incendie.

4. Dans des conditions d'utilisation inadéquates de la batterie, il peut y avoir fuite d'électrolyte. En cas de contact accidentel, rincez avec beaucoup d'eau. Si du liquide entre en contact avec les yeux, consultez un médecin. Le liquide qui gicle de la batterie peut provoquer des irritations ou des brûlures.

RÉPARATION DES APPAREILS À DOUBLE ISOLATION

Les appareils à double isolation se reconnaissent, car ils portent l'un ou plusieurs des identifiants suivants : Les mots « DOUBLE INSULATION » ou « DOUBLE INSULATED » (DOUBLE ISOLATION), ou encore le symbole de double isolation (un carré à l'intérieur d'un carré).

000006

Dans un appareil à double isolation, deux dispositifs d'isolation sont fournis au lieu de la mise à la terre. Aucun dispositif de mise à la terre n'est fourni sur un outil à double isolation, et aucun ne doit y être ajouté. La réparation d'un appareil à double isolation exige une très grande prudence et la connaissance du dispositif; elle doit être confiée exclusivement à un technicien qualifié. Les pièces de rechange d'un appareil à double isolation doivent être identiques aux pièces d'origine.

Instructions relatives à la polarisation

Afin de réduire le risque de décharge électrique, cet appareil est doté d'une fiche polarisée (une broche est plus large que l'autre). Cette fiche peut être insérée dans une prise d'alimentation murale polarisée dans un seul sens. Si la fiche n'entre pas parfaitement dans la prise murale, inversez sa position. S'il est toujours impossible de l'insérer, demandez à un électricien qualifié d'installer une prise murale adéquate. Ne changez jamais la fiche de quelque façon que ce soit.

UTILISEZ UN CORDON PROLONGATEUR ADÉQUAT. Assurez-vous que votre cordon prolongateur est en bonne condition. Lorsque vous utilisez un cordon prolongateur, assurez-vous qu'il est assez robuste pour transporter le courant exigé par le produit. Un cordon qui est trop petit entraînera une baisse dans la tension composée, ce qui causera une perte d'énergie et une surchauffe. Le tableau 1 indique la dimension de cordon à utiliser, en fonction de la longueur du cordon et de l'intensité nominale figurant sur la plaque signalétique. En cas de doute, utilisez un cordon plus robuste. Plus le numéro de calibre est bas, plus le cordon est robuste.

Tableau 1. Gabarit minimum du cordon

Intensité nominale		Volts	Longueur totale du cordon en pieds
		120V 25 pi 50 pi 100 pi 150 pi
		220V - 240V 50 pi 100 pi 200 pi 300 pi
Plus de Pas plus de		Calibre américain des fils
0	6		18	16 16 14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommandé

000300

CONSERVEZ CE MODE D'EMPLOI.

Cet appareil est destiné à un usage commercial.

ENC007-10

CONSIGNES DE SECURITE IMPORTANTES POUR LA BATTERIE

1. Avant d'utiliser la batterie, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) à l'outil utilisant la batterie.
2. Ne démontez pas la batterie.
3. Cessez immédiatement l'utilisation si le temps de fonctionnement devient excessivement court. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie :

(1) Ne touchez les bornes avec aucun matériau conducteur.
(2) Évitez de ranger la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc.
(3) Évitez d'exposer la batterie à l'eau ou à la pluie.

Un court-circuit de la batterie pourrait provoquer un fort courant, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez pas l'outil ou la batterie dans des endroits où la température risque d'atteindre ou de dépasser 50° C (122° F).
2. Ne jetez pas la batterie au feu même si elle est sérieusement endommagée ou complètement épuisée. La batterie peut exploser au contact du feu.

3. Prenez garde d'échapper ou de heurter la batterie.

4. N'utilisez pas une batterie si elle est endommagée.

5. Suivez la réglementation locale concernant la mise au rebut de la batterie.

CONSERVEZ CE MODE D'EMPLOI.

⚠ATTENTION : Utilisez uniquement des batteries Makita d'origine.

L'utilisation de batteries autres que les batteries d'origine Makita ou de batteries qui ont été modifiées peut entraîner l'explosion de la batterie et provoquer des incendies, blessures et autres dommages. Cela annulerait également la garantie de Makita s'appliquant à l'outil Makita et au chargeur.

Conseils pour obtenir la durée de service maximale de la batterie

1. Rechargez la batterie avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'outil et rechargez la batterie quand vous remarquez que la puissance de l'outil diminue.
2. Ne rechargez jamais une batterie complètement chargée. La surcharge réduit la durée de service de la batterie.
3. Rechargez la batterie à une température ambiante comprise entre 10° C et 40° C (50° F - 104° F). Si la batterie est chaude, laissez-la refroidir avant de la recharger.
4. Rechargez la batterie si vous ne l'utilisez pas pendant une période prolongée (plus de six mois).

DESCRIPTION DU FONCTIONNEMENT

Utilisation avec alimentation c.a. :

⚠ AVERTISSEMENT:

- Avant de brancher l'aspirateur, vérifiez toujours qu'il est éteint. Débrancher l'aspirateur alors que l'interrupteur est en position de marche peut entraîner le démarrage soudain de l'appareil et causer de graves blessures.

1. Fiche (la forme et la longueur du cordon peuvent varier d'un pays à l'autre)

015533 Branchez la fiche à une source d'alimentation.

1. Indicateur d'alimentation c.a.

015549 L'indicateur d'alimentation c.a. s'allume lorsque l'interrupteur de veille est réglé du côté « I ».

NOTE:

- Même lorsqu'il est utilisé en mode d'alimentation c.c., l'outil passe automatiquement au mode d'alimentation c.a. lorsqu'il est branché. - Si l'outil est débranché durant l'utilisation tandis que la batterie est insérée, l'aspirateur passe en état de veille.

Utilisation avec la batterie : Installation ou retrait de la batterie

ATTENTION:

- Assurez-vous toujours que l'aspirateur est éteint, débranché et que la batterie a été retirée avant de régler ou de vérifier une fonction de l'outil. - Tenez fermement l'aspirateur et la batterie lors de l'installation ou du retrait de cette dernière. Sinon, l'aspirateur et la batterie pourraient vous glisser des mains, ce qui risque d'endommager l'aspirateur et la batterie, ou encore de provoquer des blessures. - Faites attention à ne pas vous coincer les doigts lorsque vous ouvrez ou fermez le cache-batterie. Sinon, vous pourriez vous blesser.

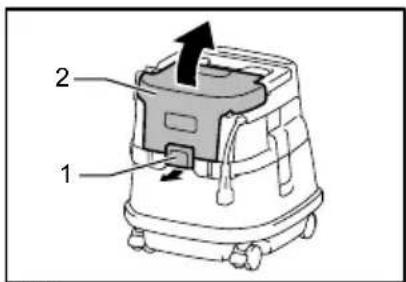

1. Verrouillage
2. Couvercle de batterie

015530 Pour installer la batterie, dégagez d'abord le verrou et ouvrez le cache-batterie. Insérez ensuite la batterie.

1. Batterie

Alignez la languette de la batterie sur la rainure pratiquée dans le corps, et glissez la batterie en place. Insérez-la à fond jusqu'à ce que vous entendiez un clic. Verrouillez ensuite le cache-batterie. Pour retirer la batterie, faites-la glisser de l'outil tout en faisant glisser le bouton se trouvant à l'avant.

AVIS :

- Retirez la prise de l'aspirateur de la rallonge lorsque l'aspirateur est utilisé avec les batteries.

ATTENTION:

• Installez toujours la batterie à fond. Dans le cas contraire, elle pourrait tomber de l'outil et entraîner des blessures.
• Ne forcez pas sur la batterie pour l'installer. Si la batterie ne glisse pas facilement, c'est qu'elle n'est pas insérée correctement.

NOTE:

• L'aspirateur ne fonctionne pas lorsqu'une seule batterie est en place.

Système de protection de l'outil/de la batterie

L'outil est équipé d'un système de protection de l'outil/de la batterie. Ce système coupe automatiquement l'alimentation du moteur pour augmenter la durée de vie de l'outil et de la batterie.

L'outil s'arrête automatiquement pendant l'utilisation lorsque l'outil ou la batterie est dans l'une des situations suivantes. Dans certaines conditions, les indicateurs s'allument.

Protection contre les surcharges

Si l'outil est surchargé, il s'arrête automatiquement. Dans cette situation, éteignez l'outil et arrêtez l'application qui a causé la surcharge de l'outil. L'outil peut ensuite être rallumé.

Protection de surchauffe de l'outil

Lorsque l'outil surchauffe, il s'arrête automatiquement et l'indicateur de batterie clignote pendant environ 60 secondes. Dans cette situation, laissez refroidir l'outil avant de le mettre de nouveau en marche.

Protection contre les décharges accélérées

Lorsque la capacité de la batterie est presque épuisée, l'outil s'arrête automatiquement. Si le produit ne fonctionne pas lorsque la gâchette est actionnée, retirez les batteries de l'outil et chargez-les.

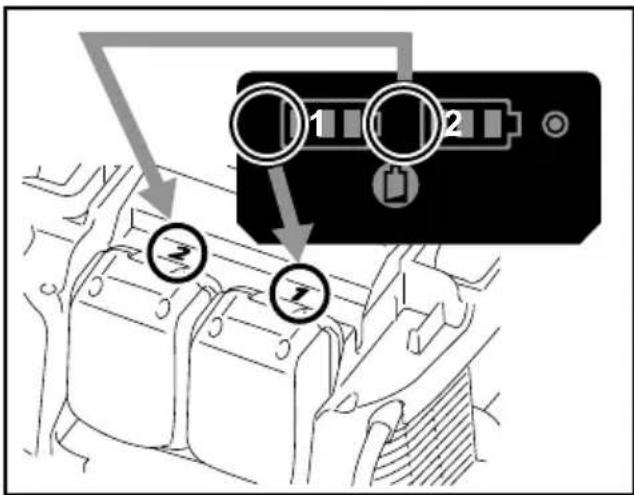

Indication de la puissance résiduelle de la batterie

1. Bouton CHECK
   015550

Appuyez sur le bouton de vérification pour que les indicateurs de batterie indiquent la capacité résiduelle de la batterie. Les indicateurs de batterie correspondent à chaque batterie.

Indication de la puissance résiduelle de la batterie

État de l'indicateur de batterie	Puissance restante de la batterie
: MARCHE : ARRÊT : Clignotement
	50 % à 100 %
	20 % à 50 %
	0 % à 20 %
	Chargez la batterie

015527

Affiche la capacité restante de la batterie

(Uniquement pour les batteries dont le numéro de modèle se termine par « B ».)

Appuyez sur le bouton de vérification sur la batterie pour afficher la capacité résiduelle de la batterie. Les témoins s'allument pendant quelques secondes.

Témoins			Capacité résiduelleAllumé
	ARRET	Clignotement
			75 % à 100 %
			50 % à 75 %
			25 % à 50 %
			0 % à 25 %
			Chargez la batterie.
			La batterie peut avoir présenté un défaut de fonctionnement.

015658

NOTE:

- Selon les conditions d'utilisation et la température ambiante, il est possible que la capacité relevée soit légèrement différente par rapport à la capacité réelle.

Interrupteur

1. Interrupteur de veille
2. Bouton d'alimentation
3. Bouton de réglage de la force d'aspiration

015529

Pour démarrer l'aspirateur :

1. Réglez l'interrupteur de veille du côté « I ». L'aspirateur passe en état de veille.
2. Appuyez sur le bouton d'alimentation.
   Pour faire passer l'aspirateur en mode de veille, appuyez à nouveau sur le bouton d'alimentation.
   Pour éteindre l'aspirateur, réglez l'interrupteur de veille du côté « O ».

La puissance d'aspiration peut être réglée en fonction de votre travail.

Vous pouvez augmenter la puissance d'aspiration en tournant le bouton de réglage de la force d'aspiration du symbole vers le symbole

AVIS :

- Réglez toujours l'interrupteur de veille du côté « O » lorsque vous n'utilisez pas l'aspirateur pour une période prolongée. L'aspirateur utilise de l'énergie lorsqu'il est en état de veille.

Arrêt automatique de l'aspiration lors de l'aspiration de débris humides

(pour le modèle à filtre en tissu)

⚠ AVERTISSEMENT:

- Ne pas utiliser pendant une période prolongée lorsque le flotteur fonctionne. Utiliser l'aspirateur alors que son flotteur fonctionne pendant un long moment peut entraîner une surchauffe et à terme la déformation de l'aspirateur.

- N'aspirez pas de mousse ou de liquide savonneux. Cela pourrait causer la fuite de mousse par les sorties d'air avant l'entrée en action du flotteur. Continuer à utiliser l'appareil dans cette condition peut causer une électrocution et la casse de l'aspirateur.

La fonction d'arrêt automatique de l'aspiration ne fonctionne que lors de l'utilisation du flotteur et de la cage de flottaison.

L'aspirateur dispose d'un mécanisme de flotteur qui empêche l'eau d'immerger le moteur lors de l'aspiration d'une quantité d'eau excessive.

Lorsque le réservoir est plein et que l'aspirateur n'aspire plus d'eau, éteignez l'aspirateur et videz le réservoir.

Verrouillage ou déverrouillage de la roulette

1. Roulette
2. Levier de blocage
3. Position LIBRE
4. Position de verrouillage

011611

Pour verrouiller une roulette avec une butée, abaissez le levier de blocage : la roulette ne tourne plus. Pour déverrouiller la roulette, soulevez le levier de blocage.

Il est pratique de pouvoir verrouiller la roulette lors du rangement de l'aspirateur, de l'arrêt d'une tâche et du nettoyage de l'aspirateur.

Vous actionnez la butée à la main.

NOTE:

- Lors du déplacement de l'aspirateur, assurez-vous que la roulette est déverrouillée. Déplacer l'aspirateur alors que la roulette est verrouillée peut endommager cette dernière.

Poignée de transport

Lors du transport de l'aspirateur, portez-le à l'aide de la poignée située sur son sommet. La poignée se rétracte dans le sommet lorsqu'elle n'est pas utilisée.

DESCRIPTION DES PIÈCES

Modèle XCV03

(Modèle avec filtre en tissu (pour débris secs et humides))

1. Couvercle du réservoir
2. Flotteur
3. Cage de flottaison
4. Filtre en tissu
5. Réservoir

015616

Modèle XCV04

(Modèle avec filtre à poudre (pour débris secs))

1. Couvercle du réservoir
2. Filtre à poudre
3. Amortisseur
4. Préfiltre
5. Réservoir

015617

ASSEMBLAGE

ATTENTION:

• Assurez-vous toujours que l'aspirateur est éteint, débranché et que la batterie a été retirée avant toute opération d'entretien sur l'aspirateur.
• Portez toujours un masque anti-poussière durant le montage ou l'entretien.

Installation du filtre à poudre et du préfiltre (pour débris secs) (accessoire en option pour le modèle avec filtre en tissu)

ATTENTION:

- N'aspirez jamais d'eau ou d'autres liquides ou de la poussière humide lorsque vous utilisez le filtre à poudre. Aspirer de tels éléments peut briser le filtre à poudre.

1. Couvercle du réservoir
2. Filtre à poudre
3. Amortisseur
4. Préfiltre
5. Réservoir
6. Repère de la position de montage

015534

1. Flotteur
2. Cage de flottaison

015551

Pour utiliser le filtre à poudre, retirez la cage de flottaison et le flotteur en enlevant les boulons.

Placez le préfiltre dans le réservoir.

Ensuite, montez l'amortisseur sur le filtre à poudre et placez-les dans le préfiltre.

Lors de l'installation du filtre à poudre et du préfiltre, alignez le repère de position de montage sur chacun d'eux avec celui se trouvant sur la partie supérieure du réservoir. Enfin, montez le couvercle du réservoir et verrouillez-le.

NOTE:

. Avant d'utiliser le filtre à poudre, assurez-vous que le préfiltre et l'amortisseur sont toujours utilisés ensemble. Il est interdit d'installer uniquement le filtre à poudre.

Installation du filtre à eau (pour modèle avec filtre en tissu) (accessoire en option)

ATTENTION:

• N'aspirez jamais de l'eau ou des poussières humides sans le flotteur et le filtre en tissu ou le filtre à eau.
- Pour aspirer des poussières humides, assurez-vous que la cage de flottaison et le flotteur sont installés sur l'aspirateur.
- Lors de l'installation du filtre à eau sur le réservoir, placez-le près de l'ouverture du réservoir pour que le crochet du filtre à eau s'engage fermement dans l'ouverture du réservoir et qu'il n'y ait pas d'espace entre le filtre à eau et le réservoir.

AVIS :

- Il est recommandé d'utiliser le filtre à eau lorsque vous aspirez de grandes quantités d'eau de façon répétée. Sinon la capacité d'aspiration pourrait être réduite si le filtre en tissu est utilisé.

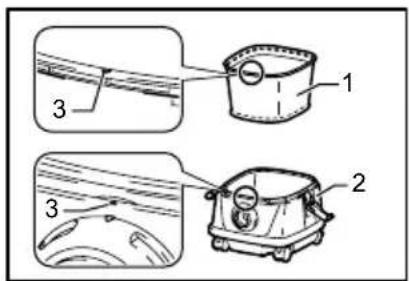

1. Filtre à eau
2. Réservoir
3. Repère de la position de montage

015532

Pour aspirer de l'eau ou des poussières humides seulement, le filtre à eau est plus indiqué que le filtre en tissu.

Lors de l'installation du filtre à eau, alignez son repère de montage avec le repère sur le réservoir.

Installation du sac papier (accessoire en option)

⚠️ AVERTISSEMENT:

- Lors de l'utilisation du sac papier, utilisez également le filtre en tissu ou le préfiltre qui est préinstallé sur l'outil. Si vous n'utilisez pas le filtre en tissu/préfiltre avec le sac, un bruit anormal ainsi que de la chaleur peuvent se produire, et se traduire par un incendie.

ATTENTION:

(Pour le modèle avec filtre en tissu)

N'aspirez jamais d'eau ou d'autres liquides ou de la poussière humide lorsque vous utilisez le sac papier. Aspirer de tels éléments peut causer la casse du sac papier.
- Avant d'utiliser le sac papier, assurez-vous que le filtre à poudre (accessoire en option), l'amortisseur (accessoire en option) et le préfiltre sont toujours utilisés ensemble.

(Pour le modèle avec filtre à poudre)

- Avant d'utiliser le sac papier, assurez-vous que le filtre à poudre, l'amortisseur et le préfiltre sont toujours utilisés ensemble.

1. Retirez le support en caoutchouc.

1. Support en caoutchouc
   015535

2. Dépliez le sac papier.

3. Alignez l'ouverture du sac papier sur l'ouverture d'aspiration des poussières de l'aspirateur.
4. Insérez le carton du sac papier dans le support de façon à ce qu'il soit positionné sous la protubérance à cliquet.

Installation du sac en polyéthylène

L'aspirateur peut également être utilisé sans sac en polyéthylène. Toutefois, utiliser un sac en polyéthylène vous permet de vider le réservoir plus facilement sans vous salir les mains.

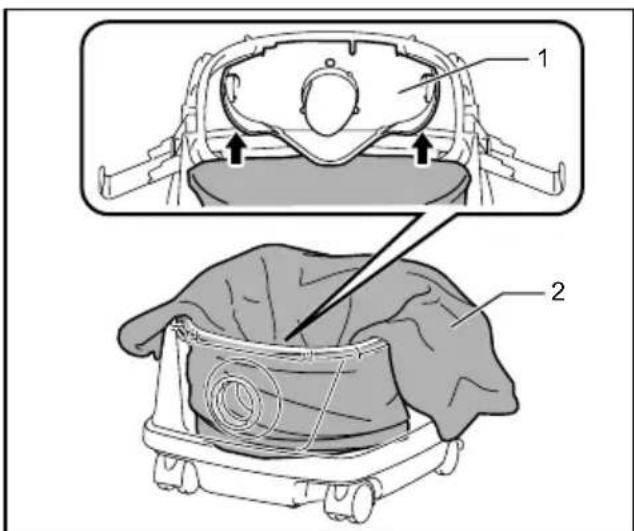

1. Plaque de support

2. Sac en polyéthylène

015542

Placez le sac en polyéthylène dans le réservoir. Insérez-le entre la plaque de support et le réservoir, puis tirez-le vers l'embouchure du tuyau.

Dépliez bien le sac autour du sommet du réservoir de façon à ce que le bord du préfiltre puisse immobiliser et tenir fermement le sac.

NOTE:

- Il est possible d'utiliser un sac en polyéthylène disponible sur le marché. Une épaisseur supérieure ou égale à 0,04 mm est recommandée.

- Le sac peut se déchirer facilement s'il contient une quantité excessive de poussière. Arrêtez d'aspirer de la poussière lorsque celle-ci atteint la moitié du sac.

Vider le sac en polyéthylène

⚠AVERTISSEMENT:

- Vérifiez toujours que l'aspirateur est éteint et débranché avant de vider le sac en polyéthylène. Ne pas le faire pourrait causer une électrocution et de graves blessures.

ATTENTION:

• N'appliquez pas une grande force sur la cage de flottaison et le réservoir. Appliquer une grande force pourrait provoquer une déformation et endommager les pièces.

- Videz le sac au moins une fois par jour même si cela dépend de la quantité de poussière collectée dans le réservoir. Si vous ne le faites pas, la force d'aspiration est réduite et le moteur peut casser.

- Ne tenez pas le crochet lorsque vous videz le réservoir. Cela pourrait casser le crochet.

Retirez les crochets et soulevez le couvercle du réservoir.

Retirez la poussière sur le filtre en tissu / filtre à poudre, puis sortez le sac en polyéthylène du réservoir.

NOTE:

- Sortez le sac en polyéthylène du réservoir avec précaution pour ne pas qu'il se coince dans la protubérance à l'intérieur du réservoir et se déchire.

- Videz le sac en polyéthylène avant qu'il ne soit plein. Le sac en polyéthylène peut se déchirer si le réservoir contient une quantité excessive de poussière.

Installation du porte-outil

1. Dégagez le verrou du cache-batterie, et ouvrez le cache-batterie.
2. Placez les glissières du porte-outil le long des rainures sur le corps.
3. Fermez le cache-batterie et verrouillez-le.

Le porte-outil est utile pour transporter les batteries, cordons prolongateurs, tuyaux ou manchons.

Connexion du tuyau

ATTENTION:

- Ne forcez jamais sur le tuyau pour le plier, ne marchez pas dessus. Ne déplacez jamais l'aspirateur en le tirant par le tuyau. Forcer sur le tuyau, tirer dessus ou le piétiner peuvent entraîner une casse ou une déformation du tuyau.

- Lors de l'aspiration de gros déchets tels que des copeaux de raboteuse, des poussières de béton ou autres, utilisez le tuyau de 38 mm de diamètre (accessoire en option). L'utilisation du tuyau de 28 mm de diamètre (accessoire en option) peut entraîner le bourrage du tuyau et l'endommager.

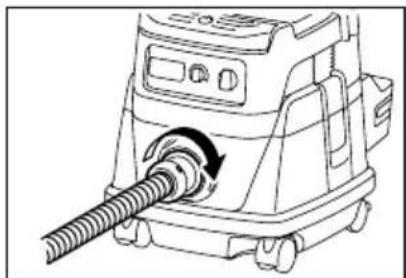

Insérez le tuyau dans l'orifice de fixation sur le réservoir et tournez-le dans le sens des aiguilles d'une montre jusqu'à ce qu'il se mette en place.

ENTRETIEN

ATTENTION:

- Assurez-vous toujours que l'outil est hors tension, débranché et que la batterie est retirée avant d'inspecter l'appareil ou d'effectuer une opération d'entretien.

Rangement du cordon d'alimentation

Vous pouvez enrouler le cordon d'alimentation autour du porte-outil.

Rangement des accessoires

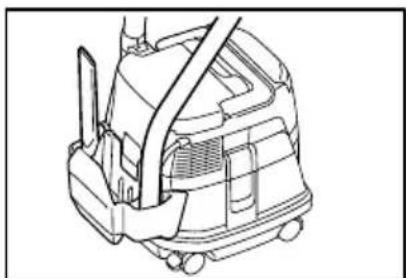

Les tuyaux peuvent être placés dans le support pour tuyaux si l'aspirateur n'est pas utilisé pendant une courte période.

Le tuyau peut être rangé autour de l'outil en raccordant chaque extrémité.

Nettoyage

ATTENTION:

- N'utilisez jamais d'essence, de benzine, de solvant, d'alcool ou d'autres produits similaires. Une décoloration, une déformation, ou la formation de fissures peuvent en découler.

Nettoyage du filtre en tissu (pour le modèle avec filtre en tissu)

Si le filtre en tissu est obstrué, l'aspiration sera mauvaise.

Nettoyez le filtre en tissu de temps à autre. Pour retirer la poussière ou les particules fixées sur le filtre en tissu, secouez rapidement le bas du cadre plusieurs fois.

Nettoyage du filtre à poudre et du préfiltre

(pour le modèle avec filtre à poudre)

Un filtre à poudre, un préfiltre et un amortisseur obstrués réduisent la force d'aspiration.

Nettoyez régulièrement les filtres et les amortisseurs.

Pour retirer la poussière ou les particules fixées sur les filtres, secouez rapidement le bas du cadre plusieurs fois.

De temps en temps, nettoyez le filtre à poudre à l'eau, rincez-le et séchez-le complètement à l'ombre avant toute utilisation. Ne lavez jamais les filtres dans une machine à laver.

NOTE:

• Ne frottez ou ne grattez pas le filtre à poudre, le préfiltre ou l'amortisseur avec des objets durs comme une brosse ou une spatule.
• Les filtres s'usent au fil du temps. Il est recommandé d'en garder quelques-uns de rechange en réserve.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

ACCESSOIRES EN OPTION

ATTENTION:

. Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus près.

. Chargeur et batterie authentiques Makita
. Tuyau
· Manchons (22, 24, 38)
• Tuyau rectiligne
- Buse à angle
- Brosse ronde
- Filtre à poudre (pour débris secs)
• Amortisseur
• Préfiltre
- Ensemble de bec à poussière
• Tuyau coudé
. Sac en polyéthylène
- Filtre à eau (en option pour le modèle avec filtre en tissu)
. Sac papier
· Jeu de support

NOTE:

. Certains éléments de la liste peuvent être inclus avec l'outil comme accessoires standard. Ils peuvent varier suivant les pays.

GARANTIE LIMITÉE D'UN AN MAKITA

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériau pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériau est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où:

• des réparations ont été effectuées ou tentées par un tiers:
• des réparations s'imposent suite à une usure normale:
• l'outil a été malmené, mal utilisé ou mal entretenu:
• l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE "QUALITÉ MARCHANDE" ET "ADÉQUATION À UN USAGE PARTICULIER" APRÈS LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

EN0006-1
