| Type de produit | Aspirateur sans fil |
| Marque | Makita |
| Modèle | XCV09PT |
| Alimentation | Batterie lithium-ion 18 V (compatible BL1850B) |
| Type de batterie | Li-ion 18 V, 5 Ah (incluse) |
| Autonomie estimée | Environ 30-60 minutes selon réglage |
| Capacité du réservoir | 2 L (sac filtrant) |
| Type de filtration | Filtre HEPA |
| Poids estimé | 4,5 kg (avec batterie) |
| Dimensions (L × l × h) | Environ 400 × 250 × 300 mm |
| Longueur du flexible | 1 m (tuyau complet) |
| Accessoires inclus | Buse flexible en caoutchouc, buse standard, tube télescopique, pièce coudée, sacs filtrants (10 pièces) |
| Chargeur inclus | Chargeur rapide double port DC18RD |
| Niveau sonore estimé | Environ 70-80 dB(A) |
| Entretien du filtre | Filtre HEPA lavable (sécher avant réutilisation) |
| Pièces détachées disponibles | Oui (liste complète dans la notice) |
| Indice de réparabilité | 8/10 (nombreuses pièces accessibles) |
| Utilisation | Intérieur et extérieur (aspiration à sec) |
| Garantie | 2 ans (selon législation) |
FOIRE AUX QUESTIONS - XCV09PT MAKITA
Comment changer le filtre HEPA de l'aspirateur Makita XCV09PT ?
Débranchez l'appareil et retirez le réservoir. Ouvrez le compartiment du filtre, retirez l'ancien filtre et insérez le nouveau (réf. 123636-9). Refermez et remettez le réservoir en place.
Quelle batterie est compatible avec le Makita XCV09PT ?
L'aspirateur fonctionne avec les batteries Makita 18 V Li-ion de la série LXT, notamment le modèle BL1850B (5 Ah) fourni avec le kit.
Comment nettoyer le filtre HEPA du Makita XCV09PT ?
Le filtre HEPA peut être lavé à l'eau tiède savonneuse. Rincez abondamment et laissez sécher complètement à l'air libre avant de le remettre en place. Ne pas utiliser de solvants.
Quelle est la capacité du réservoir de l'aspirateur Makita XCV09PT ?
Le réservoir a une capacité de 2 litres. Il utilise des sacs filtrants (réf. 197902-0) vendus par lot de 10.
Puis-je utiliser l'aspirateur Makita XCV09PT sans sac ?
Non, le système est conçu pour fonctionner avec des sacs filtrants. L'utilisation sans sac risque d'endommager le moteur et de réduire l'efficacité de filtration.
Comment vider le réservoir et remplacer le sac ?
Appuyez sur le loquet (réf. 036) pour ouvrir le couvercle du réservoir. Retirez le sac plein, jetez-le puis insérez un nouveau sac. Refermez le couvercle jusqu'au clic.
L'aspirateur Makita XCV09PT est-il adapté pour aspirer des liquides ?
Non, cet aspirateur est conçu uniquement pour l'aspiration à sec. N'aspirez jamais de liquides ou de matières humides.
Comment prolonger la durée de vie de la batterie ?
Utilisez le chargeur rapide DC18RD fourni. Évitez les décharges complètes et stockez la batterie dans un endroit frais et sec. Rechargez-la avant qu'elle ne soit complètement vide.
Quels accessoires sont inclus avec le Makita XCV09PT ?
Le kit comprend : un flexible complet (A01), une buse flexible en caoutchouc, une buse standard (A05), un tube télescopique (A06), une pièce coudée (A07), deux couvercles de batterie, un chargeur double port et deux batteries BL1850B.
Où puis-je trouver la notice d'utilisation complète du Makita XCV09PT ?
La notice est disponible gratuitement en PDF sur le site notice-facile.com. Vous pouvez la télécharger directement ou demander une traduction dans votre langue.
Questions des utilisateurs sur XCV09PT MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Aspirateur sans fil au format PDF gratuitement ! Retrouvez votre notice XCV09PT - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XCV09PT de la marque MAKITA.
MODE D'EMPLOI XCV09PT MAKITA


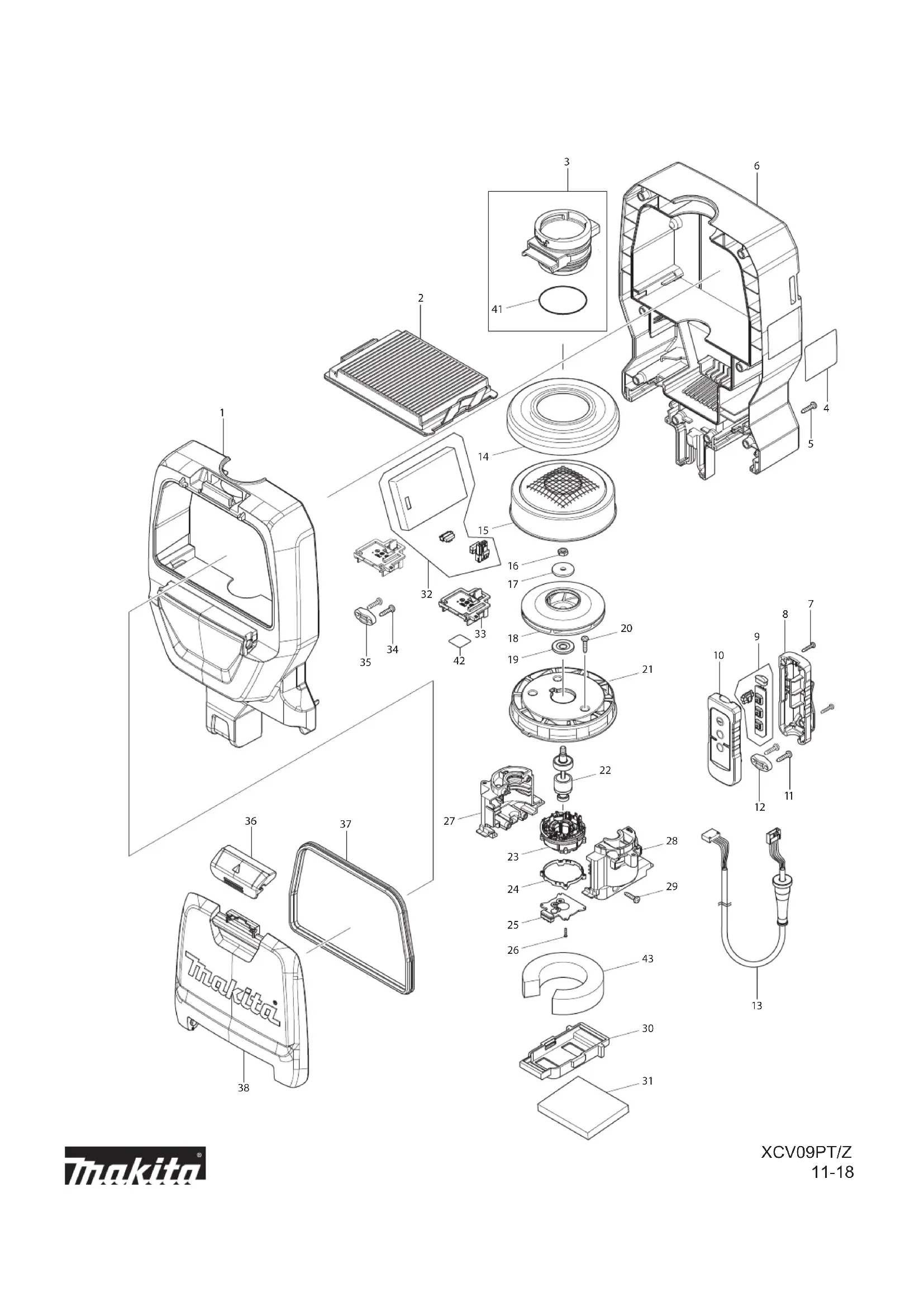

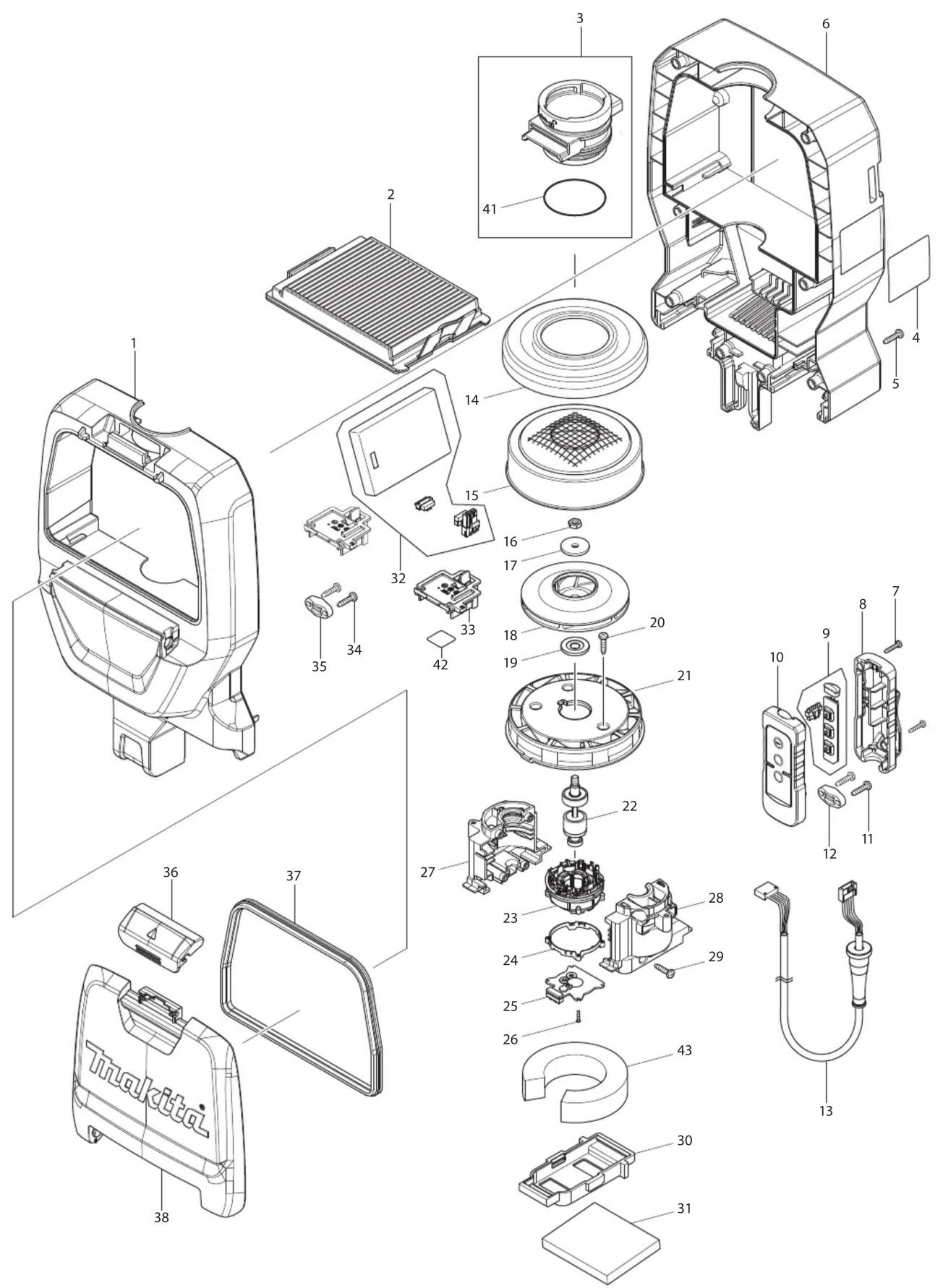

Exploded view diagram of a mechanical assembly with numbered parts and component labels


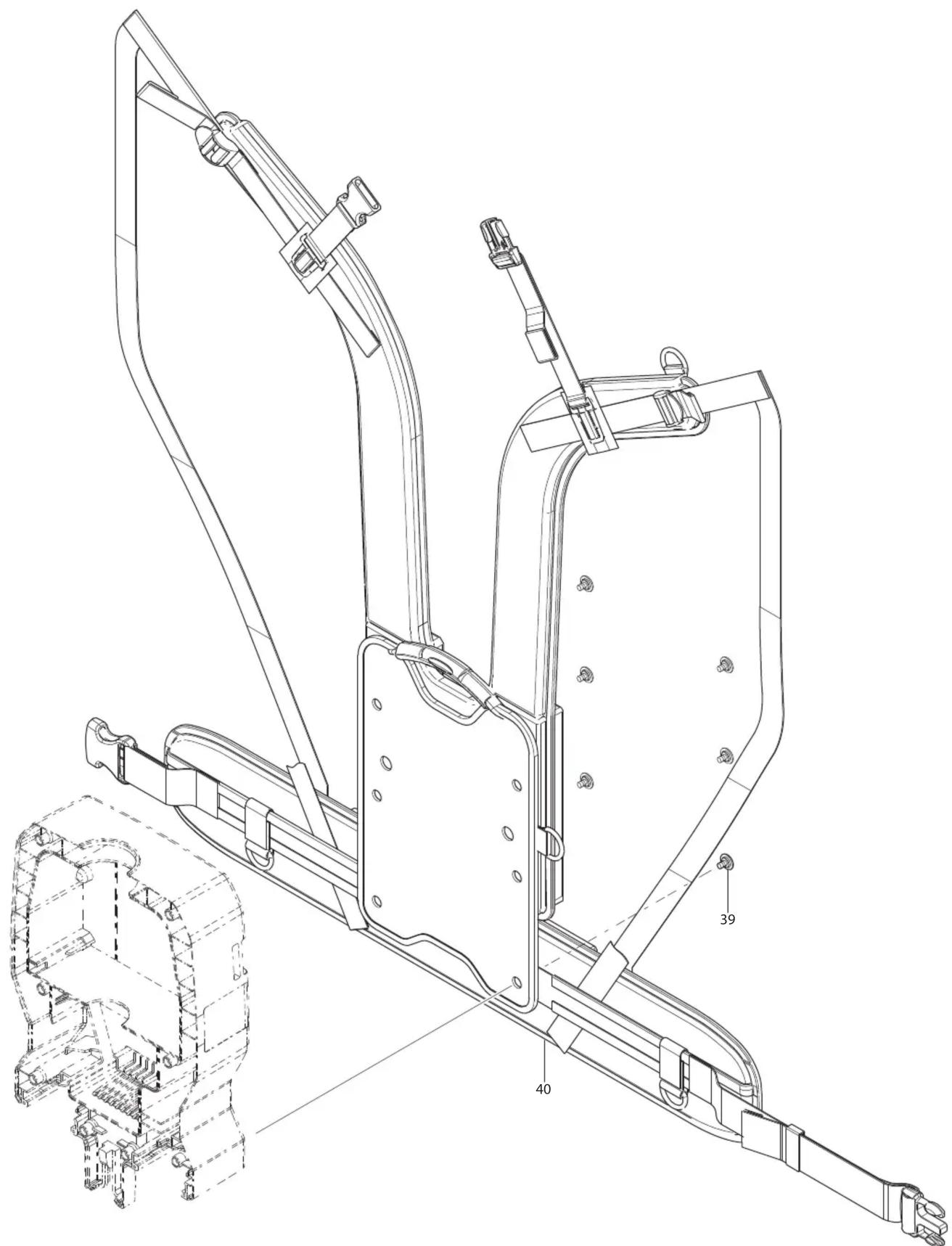

Technical line drawing of a mechanical device with labeled components and an inset view of its internal structure.Model XCV09PT/Z Parts List
A = Standard Equipment
O = Circuit Diagram
| Item# | Part# | Description | Q'ty Unit |
| 001 | 140G16-6 | UPPER HOUSING COMPLETE | 1 PC. |
| C10 263005-3 RUBBER PIN 6 4 PC. | |||
| C20 422373-5 BAND DAMPER A 1 PC. | |||
| 002 | 123636-9 | HEPA FILTER ASSEMBLY | 1 PC. |
| C10 153820-2 VALVE COMPLETE 1 PC. | |||
| 003 | 135771-1 INLET ASS'Y 1 PC. | ||
| D10 | INC. 41 | ||
| 004 | 854Y89-8 | XCV09 NAME PLATE | 1 PC. |
| 005 | 266326-2 | TAPPING SCREW 4X18 | 8 PC. |
| 006 | 140G49-1 | LOWER HOUSING COMPLETE | 1 PC. |
| C10 422374-3 BAND DAMPER B 1 PC. | |||
| C20 818L84-4 | CAUTION LABEL | 1 PC. | |
| 007 | 266130-9 | TAPPING SCREW BIND PT 3X16 | 2 PC. |
| 008 | 183K74-3 | SWITCH CASE SET | 1 PC. |
| C10 818F86-4 | SWITCH LABEL | 1 PC. | |
| D10 | INC. 10 | ||
| 009 | 620525-4 | SUB CONTROLLER | 1 PC. |
| 010 | 183K74-3 | SWITCH CASE SET | 1 PC. |
| C10 818F86-4 | SWITCH LABEL | 1 PC. | |
| D10 | INC. 8 | ||
| 011 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 012 | 687123-7 | STRAIN RELIEF | 1 PC. |
| 013 | 699077-6 | POWER SUPPLY CORD UNIT | 1 PC. |
| 014 | 422376-9 | SUPPORT RING | 1 PC. |
| 015 | 161804-6 | FAN COVER | 1 PC. |
| 016 | 931303-0 | HEX. NUT M6 | 1 PC. |
| 017 | 322407-3 | WASHER 6 | 1 PC. |
| 018 | 241851-4 | FAN 94 | 1 PC. |
| 019 | 313062-2 FLANGE | 1 PC. | |
| 020 | 266326-2 | TAPPING SCREW 4X18 | 3 PC. |
| 021 | 456736-3 | FAN BASE | 1 PC. |
| 022 | 619517-8 | ROTOR | 1 PC. |
| 023 | 629381-9 | STATOR | 1 PC. |
| 024 | 687464-1 | SUPPORT | 1 PC. |
| 025 | 620526-2 | CONTROLLER B | 1 PC. |
| 026 | 266786-8 | + PAN HEAD TAPPING SCREW 2X10 | 4 PC. |
| 027 | 183D13-1 | MOTOR HOUSING SET | 1 PC. |
| D10 | INC. 28 | ||
| 028 | 183D13-1 | MOTOR HOUSING SET | 1 PC. |
| D10 | INC. 27 | ||
| 029 | 266326-2 | TAPPING SCREW 4X18 | 4 PC. |
| 030 | 424837-5 | SUPPORT A | 1 PC. |
| 031 | 424838-3 | REAR BLOCK FILTER | 2 PC. |
| 032 | 620992-3 | CONTROLLER | 1 PC. |
| 033 | 644808-8 | TERMINAL | 2 PC. |
| 034 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 035 | 687123-7 | STRAIN RELIEF | 1 PC. |
| 036 | 123586-8 | LATCH ASSEMBLY | 1 PC. |
| 037 | 424836-7 | SEAL | 1 PC. |
| 038 | 456739-7 DUST BOX COVER 1 PC. | ||
| 039 | 265008-3 | + FLAT HEAD SCREW M5 | 6 PC. |
| 040 | 162469-7 HARNESS 1 PC. | ||
| 041 | 213655-4 | O RING 56 | 1 PC. |
| 042 | 854Y96-1 | XCV09 SERIAL NO. LABEL | 1 PC. |
| 043 | 422370-1 BAND DAMPER C 1 PC. | ||
| A01 | 143787-2 | HOSE COMPLETE 28-1.0 | 1 PC. |
| A02 | 166116-2 HOSE BAND 1 PC. | ||
| A03 | 197902-0 | FILTER BAG SET 2L(10PCS) | 1 PC. |
| A04 | 197900-4 | FLEXIBLE RUBBER NOZZLE SET | 1 PC. |
| A05 | 127082-8 | NOZZLE ASSEMBLY | 1 PC. |
| A06 | 140G19-0 | TELESCOPIC PIPE COMPLETE | 1 PC. |
| A07 | 127093-3 | BENT PIPE ASSEMBLY | 1 PC. |
| A11 | 450128-8 | BATTERY COVER | 2 PC. (XCV09PT) |
| A12 | ***DC18RD | DC18RD TWO PORT FAST CHARGER | 1 PC. (XCV09PT) |
| D10 | COMPO-PARTS | ||
| A13 | BL1850B | BATTERY BL1850B SET (197283-2) | 2 PC. (XCV09PT) |
