| Type de produit | Aspirateur sans fil |
| Marque | MAKITA |
| Modèle | XCV19PG |
| Alimentation | Batterie 18 V Li-ion (série LXT) |
| Autonomie | Variable selon batterie (environ 30 min avec 5 Ah) |
| Capacité du réservoir | 0,7 L |
| Poids | Environ 3,5 kg (avec batterie) |
| Dimensions (L x l x h) | Environ 400 x 200 x 200 mm |
| Type de batterie | Lithium-ion 18 V |
| Système de filtration | Filtre principal HEPA (pièce 191E39-5) |
| Accessoires inclus | Suceur long (A01) et brosse ronde (A02) |
| Entretien | Nettoyage régulier du filtre et du bac à poussière |
| Sécurité | Utiliser uniquement des pièces d'origine Makita |
| Réparabilité | Pièces détachées disponibles (voir liste de pièces dans la notice) |
| Niveau sonore | Environ 70 dB |
FOIRE AUX QUESTIONS - XCV19PG MAKITA
Comment installer la batterie sur l'aspirateur Makita XCV19PG ?
Insérez la batterie dans le compartiment situé à l'arrière de l'appareil jusqu'à ce qu'elle s'enclenche. Utilisez une batterie Makita 18 V de la série LXT.
Comment vider le bac à poussière ?
Appuyez sur le loquet de déverrouillage du bac (pièce 412446-2) et retirez le bac complet (140S30-4). Videz le contenu dans une poubelle et nettoyez le filtre si nécessaire.
Quelle est la capacité du réservoir ?
La capacité du bac à poussière est d'environ 0,7 litre. Pour un usage optimal, videz-le régulièrement.
Comment nettoyer le filtre principal HEPA ?
Retirez le filtre (pièce 191E39-5) du bac à poussière. Tapez doucement pour enlever la poussière ou lavez-le à l'eau tiède savonneuse. Laissez sécher complètement avant de le remettre en place.
Quels accessoires sont fournis avec le XCV19PG ?
L'aspirateur est livré avec un suceur long (A01) et une brosse ronde (A02). Ces accessoires se fixent sur le flexible.
Peut-on utiliser l'aspirateur avec une batterie d'une autre marque ?
Non, utilisez uniquement des batteries Makita 18 V d'origine pour garantir la sécurité et les performances.
Comment remplacer la brosse du rouleau ?
Dévissez les vis du carter inférieur (pièce 127521-8) et retirez la brosse usée. Installez une nouvelle brosse (pièce 422576-1) et remontez le carter.
L'aspirateur fait un bruit inhabituel, que faire ?
Vérifiez si le bac est bien fermé et si le filtre n'est pas obstrué. Si le bruit persiste, consultez la notice ou contactez un service agréé Makita.
Où trouver des pièces détachées pour le XCV19PG ?
Les pièces détachées sont disponibles chez les revendeurs agréés Makita ou sur leur site web. Consultez la liste de pièces dans la notice pour les références exactes.
Quelle est l'autonomie de l'aspirateur ?
L'autonomie dépend de la batterie utilisée. Avec une batterie 5 Ah, comptez environ 30 minutes en mode normal.
Questions des utilisateurs sur XCV19PG MAKITA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Aspirateur sans fil au format PDF gratuitement ! Retrouvez votre notice XCV19PG - MAKITA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XCV19PG de la marque MAKITA.
MODE D'EMPLOI XCV19PG MAKITA


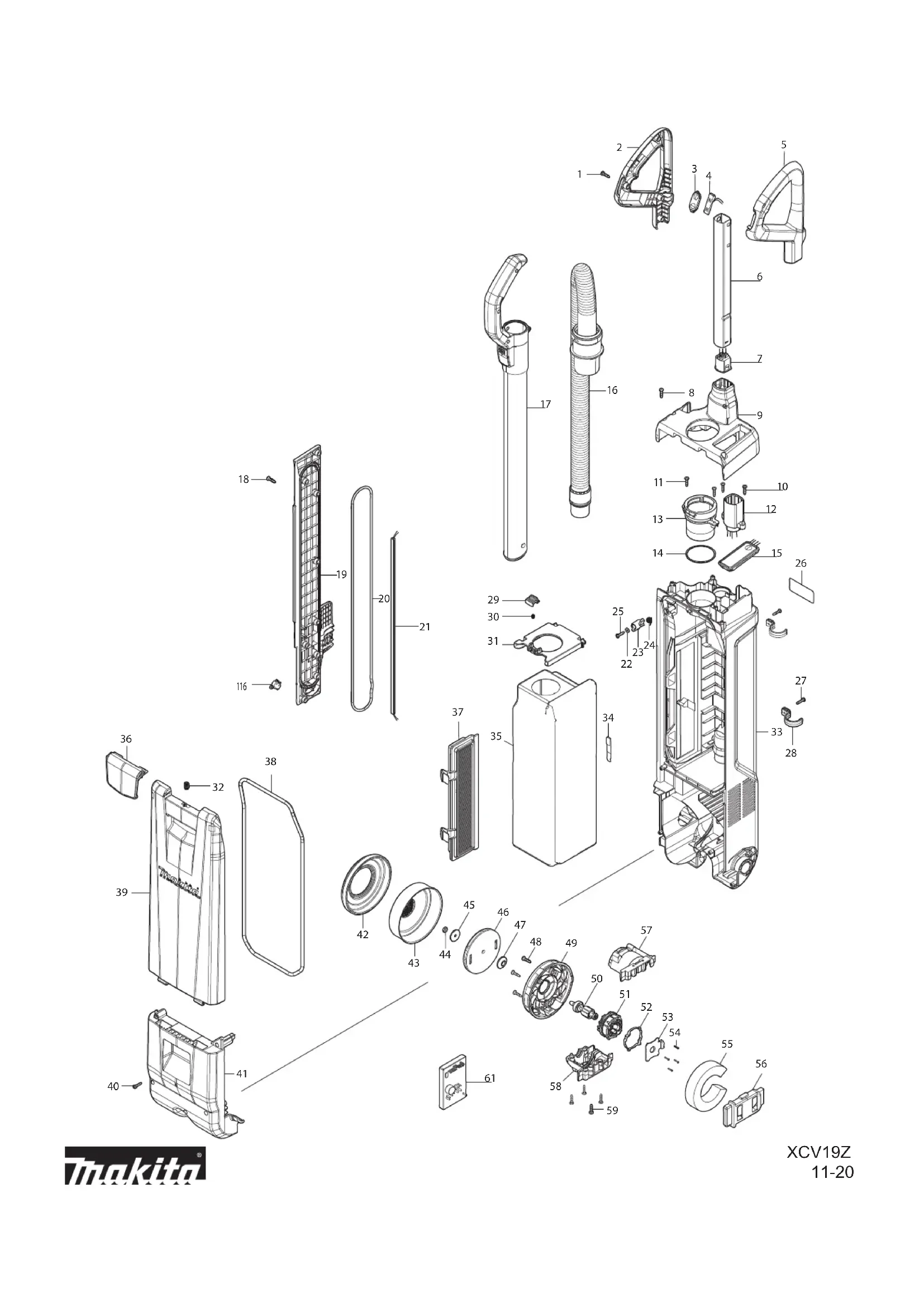

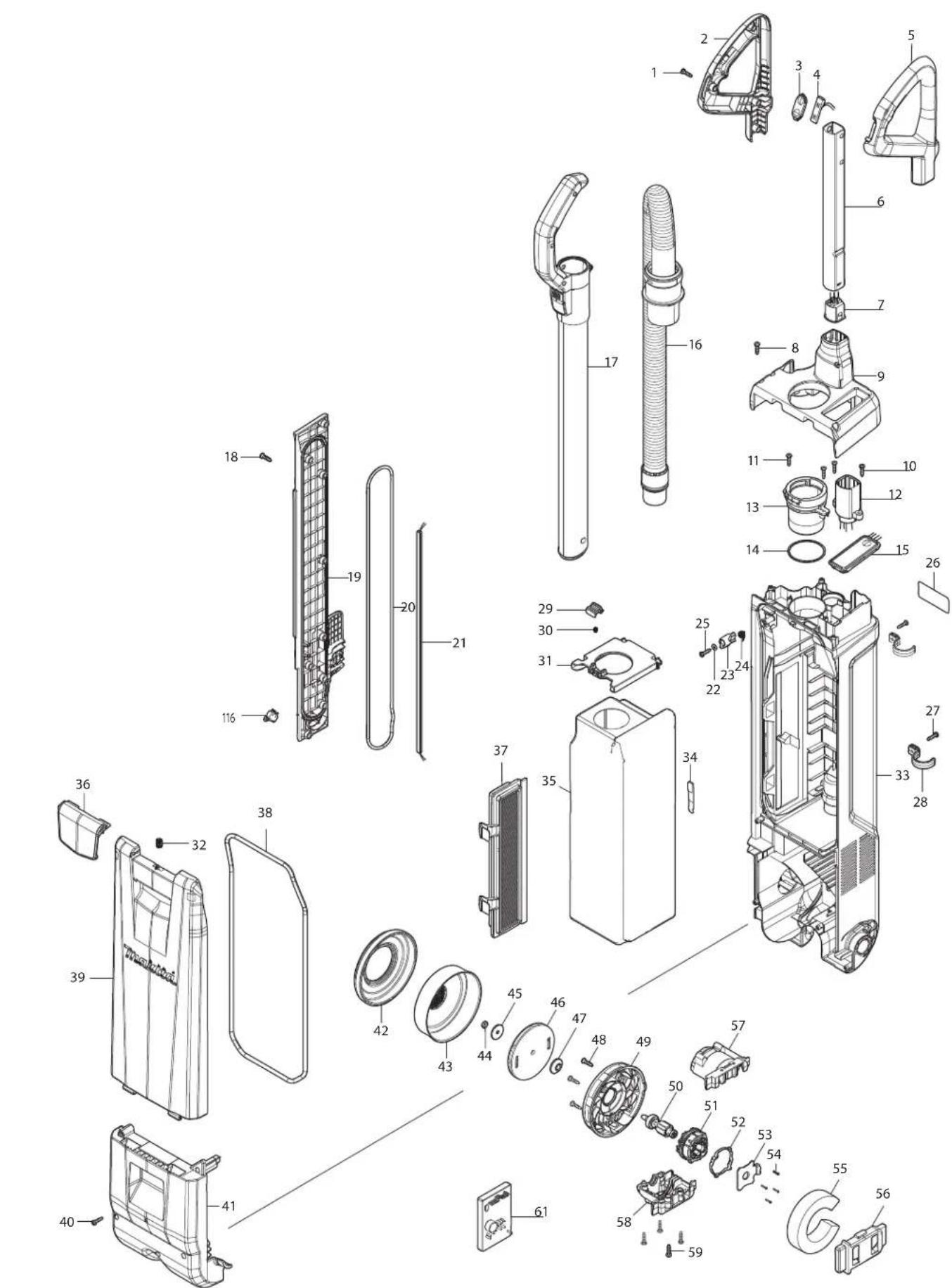

Exploded view diagram of a household appliance with numbered parts for identification
Model XCV19Z Parts List
A = Standard Equipment
O = Circuit Diagram
| Item# | Part# | Description | Q'ty Unit |
| 1 | 266326-2 TAPPING SCREW 4X18 | 4 PC. | |
| 2 | 183R12-7 HANDLE SET 1 PC. | ||
| D10 | INC. 5 | ||
| 3 | 140S35-4 SWITCH PLATE COMPLETE 1 | ||
| C10 8020C7-1 SWITCH LABEL | 1 | ||
| 4 | 631973-2 SWITCH UNIT 1 PC. | ||
| 5 | 183R12-7 | HANDLE SET 1 | PC. |
| D10 | INC. 2 | ||
| 6 | 327555-3 PIPE A | 1 | |
| 7 | 632R23-4 LEAD UNIT | 1 | |
| 8 | 266326-2 | TAPPING SCREW 4X18 | 4 PC. |
| 9 | 140U72-0 | TOP COVER COMPLETE | 1 |
| 10 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 11 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 12 | 632R22-6 LEAD UNIT | 1 | |
| 13 | 412455-1 INLET 1 | ||
| 14 | 213663-5 | O RING 55 | 1 PC. |
| 15 | 140V53-0 | INDICATION CIRCUIT COMPLETE | 1 |
| 16 | 140S37-0 HOSE COMPLETE 28-0.7 | 1 | |
| 17 | 127522-6 PIPE ASSEMBLY | 1 | |
| 18 | 266326-2 | TAPPING SCREW 4X18 | 9 PC. |
| 19 | 412449-6 SIDE DUST BOX COVER | 1 | |
| 20 | 422580-0 SEAL RING B 1 | ||
| 21 | 632R24-2 LEAD UNIT | 1 | |
| 22 | 941051-3 | FLAT WASHER 4 | 1 PC. |
| 23 | 412465-8 STOPPER PLATE | 1 | |
| 24 | 232627-0 | TORSION SPRING 9 | 1 |
| 25 | 266326-2 | TAPPING SCREW 4X18 | 1 PC. |
| 26 | 857N01-1 XCV19 NAME PLATE | 1 | |
| 27 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 28 | 412444-6 NOZZLE HOLDER | 2 | |
| 29 | 412464-0 LOCK LEVER A | 1 | |
| 30 | 231309-1 | COMPRESSION SPRING 5 | 1 PC. |
| 31 | 412463-2 STAY | 1 | |
| 32 | 234391-9 | COMPRESSION SPRING 8 | 1 PC. |
| 33 | 140S30-4 DUST BOX COMPLETE | 1 | |
| C10 8023P0-4 | CAUTION LABEL | 1 | |
| 34 | 140V23-9 VALVE COMPLETE | 1 | |
| 35 | 191D63-2 | FILTER BAG SET | 1 PC. |
| 36 | 412446-2 LATCH | 1 | |
| 37 | 191E39-5 | MAIN FILTER H SET | 1 PC. |
| 38 | 422578-7 SEAL RING A 1 | ||
| 39 | 412445-4 DUST BOX COVER | 1 | |
| 40 | 266326-2 | TAPPING SCREW 4X18 | 7 PC. |
| 41 | 140S32-0 MOTOR COVER COMPLETE | 1 | |
| 42 | 422376-9 | SUPPORT RING | 1 PC. |
| 43 | 161804-6 | FAN COVER | 1 PC. |
| 44 | 252268-6 | HEX. NUT M6 | 1 PC. |
| 45 | 322407-3 | WASHER 6 | 1 PC. |
| 46 | 241851-4 | FAN 94 1 PC. | |
| 47 | 313062-2 FLANGE | 1 PC. | |
| 48 | 266326-2 | TAPPING SCREW 4X18 | 3 PC. |
| 49 | 456736-3 FAN BASE | 1 PC. | |
| 50 | 619517-8 ROTOR 1 PC. | ||
| 51 | 629A10-0 | STATOR 1 | |
| 52 | 687464-1 SUPPORT 1 PC. | ||
| 53 | 620526-2 CONTROLLER B | 1 PC. | |
| 54 | 266786-8 | PAN HEAD TAPPING SCREW 2X10 | 4 PC. |
| 55 | 422370-1 | BAND DAMPER C 1 PC. | |
| 56 | 424837-5 SUPPORT A | 1 PC. | |
| 57 | 183D13-1 | MOTOR HOUSING SET | 1 PC. |
| D10 | INC. 58 | ||
| 58 | 183D13-1 | MOTOR HOUSING SET | 1 PC. |
| D10 | INC. 57 | ||
| 59 | 266326-2 | TAPPING SCREW 4X18 | 4 PC. |
| 61 | 62F21-8 | CONTROLLER | 1 |
| 69 | 412438-1 HEIGHT CHANGE LEVER | 1 | |
| 70 | 412440-4 LOCK LEVER B | 1 | |
| 71 | 234332-5 COMPRESSION SPRING 7 | 1 PC. | |
| 72 | 412437-3 BATTERY COVER | 1 | |
| 73 | 412439-9 CAM | 1 | |
| 74 | 266326-2 | TAPPING SCREW 4X18 | 1 PC. |
| 75 | 266326-2 | TAPPING SCREW 4X18 | 8 PC. |
| 76 | 412420-0 UPPER HOUSING | 1 | |
| 77 | 266326-2 | TAPPING SCREW 4X18 | 4 PC. |
| 78 | 183R14-3 | TERMINAL CASE SET | 1 PC. |
| C10 | 263005-3 | RUBBER PIN 6 | 2 PC. |
| D10 | INC .80 | ||
| 79 | 644809-6 | TERMINAL | 1 PC. |
| 80 | 183R14-3 | TERMINAL CASE SET | 1 PC. |
| C10 | 263005-3 | RUBBER PIN 6 | 2 PC. |
| D10 | INC. 78 | ||
| 81 | 140S36-2 | HOSE COMPLETE 28-0.2 | 1 |
| 82 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 83 | 412435-7 CAM PLATE | 1 | |
| 84 | 266326-2 | TAPPING SCREW 4X18 | 4 PC. |
| 85 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 86 | 183R14-3 | TERMINAL CASE SET | 1 PC. |
| C10 | 263005-3 | RUBBER PIN 6 | 2 PC. |
| D10 | INC. 88 | ||
| 87 | 857N08-7 | XCV19 SERIAL NO. LABEL | 1 |
| 88 | 183R14-3 | TERMINAL CASE SET | 1 PC. |
| C10 | 263005-3 | RUBBER PIN 6 | 2 PC. |
| D10 | INC. 86 | ||
| 89 | 644809-6 | TERMINAL | 1 PC. |
| 90 | 422582-6 TUBE | 1 | |
| 91 | 412433-1 FRONT ROLLER HOLDER | 1 | |
| 92 | 256954-1 FRONT ROLLER SHAFT | 1 | |
| 93 | 412434-9 FRONT ROLLER | 2 | |
| 94 | 629A11-8 | DC MOTOR | 1 |
| 95 | 422583-4 TUBE JOINT | 1 | |
| 96 | 266326-2 | TAPPING SCREW 4X18 | 2 PC. |
| 97 | 122A42-1 | BRUSH GEAR ASSEMBLY | 1 |
| 06 | 265199-0 | PAN HEAD SCREW M3X8 | 2 PC. |
| 08 | 422574-5 BUMPER | 1 | |
109 620D19-3 LED CIRCUIT 1
110 422577-9 SIDE BRUSH 1
111 127521-8 BOTTOM PLATE ASSEMBLY 1
D10 INC. 110,112
112 422576-1 BRUSH 1
114 266326-2 TAPPING SCREW 4X18 2 PC.
115 347719-3 HINGE HOLDER 1
116 632R30-7 SWITCH UNIT 1
117 266326-2 TAPPING SCREW 4X18 2 PC.
118 347719-3 HINGE HOLDER 1
119 412454-3 FOOT LEVER 1
120 234339-1 COMPRESSION SPRING 6 1 PC.
121 256965-6 PIN 4 1
122 140S23-1 LOWER HOUSING COMPLETE 1
C10 8020C3-9 CAUTION LABEL 1
123 191D69-0 BRUSH COMPLETE SET 1 PC.
124 140S28-1 CASTER 75 COMPLETE 2
A01 191D65-8 LONG SASH NOZZLE SET 1 PC.
A02 191D67-4 ROUND BRUSH SET 1 PC.
