CL117FD - Aspirateur sans fil MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur sans fil
Marque	Makita
Modèle	CL117FD
Capacité du réservoir	650 ml
Autonomie (avec batterie BL1020V)	Mode normal : environ 55 min Mode grande vitesse : environ 18 min Mode vitesse maximum : environ 10 min
Poids net	1,0 kg
Longueur totale	Corps : 457 mm Avec tube prolongateur et suceur : 992 - 1 232 mm
Tension nominale	10,8 V - 12 V CC max.
Type de batterie	Li-ion intégrée, modèle BL1020V
Chargeur	DC1002, temps de charge : 2 h (à 10-40 °C)
Filtres	Filtre haute performance, filtre éponge ; option : préfiltre, filtre HEPA
Modes de vitesse	3 modes (normale, grande vitesse, vitesse maximum)
Lampe	LED intégrée, s'allume en fonctionnement
Accessoires fournis	Suceur plat, tube prolongateur coulissant, suceur sol ; fixation murale en option
Utilisation	Collecte de poussières sèches uniquement
Sécurité	Arrêt automatique en cas de surchauffe ou surcharge ; protection contre les courts-circuits
Entretien	Nettoyage régulier des filtres et du réservoir ; lavage possible (séchage obligatoire)
Recyclage	Batterie Li-ion retirable pour mise au rebut séparée

FOIRE AUX QUESTIONS - CL117FD MAKITA

Comment charger l'aspirateur CL117FD ?

Branchez la fiche de charge au connecteur de charge de l'aspirateur, puis branchez le chargeur sur une prise secteur. Le témoin de charge s'allume et s'éteint une fois la charge terminée. Utilisez uniquement le chargeur Makita DC1002 et la batterie BL1020V.

Comment changer la vitesse d'aspiration ?

Appuyez sur le bouton Marche/Changement de vitesse pour faire défiler les trois modes : grande vitesse, vitesse maximum, vitesse normale. Le cycle reprend à chaque pression.

Comment nettoyer le filtre haute performance ?

Retirez le filtre de l'aspirateur, tapez légèrement pour enlever la poussière, ou lavez-le à l'eau savonneuse. Séchez-le complètement avant de le remettre en place. N'utilisez jamais d'essence ou de solvants.

Que faire si la puissance d'aspiration diminue ?

Vérifiez si le réservoir est plein ou si le filtre est bouché. Videz le réservoir et nettoyez le filtre. Si le problème persiste, chargez la batterie.

Comment vider le réservoir à poussière ?

Dirigez l'entrée d'aspiration vers le bas, tournez la capsule dans le sens de la flèche et tirez-la doucement pour la retirer. Jetez la poussière, puis nettoyez le filtre si nécessaire. Remettez la capsule en alignant les repères et en tournant jusqu'au verrouillage.

Peut-on utiliser l'aspirateur avec le collecteur cyclone ?

Oui, le collecteur cyclone est un accessoire optionnel qui réduit la quantité de poussière dans le réservoir. Il se fixe à l'entrée d'aspiration. Videz le logement à poussières du cyclone quand il atteint la ligne Plein.

Comment remplacer la batterie intégrée ?

Retirez le couvercle arrière, faites glisser la batterie à moitié, déconnectez les fils en appuyant sur le connecteur, puis retirez complètement la batterie. Pour installer une batterie de rechange, suivez la procédure inverse. Utilisez uniquement des batteries Makita d'origine.

Quelles sont les précautions de sécurité importantes ?

Ne pas exposer à la pluie, ne pas aspirer de liquides inflammables, ne pas utiliser avec une batterie endommagée, garder les enfants à distance, et éteindre l'appareil avant tout entretien. Utilisez uniquement les accessoires recommandés.

Comment stocker l'aspirateur ?

Après utilisation, verrouillez la tête du suceur et suspendez l'aspirateur à un crochet mural. Vous pouvez également le ranger à plat. Évitez de le poser contre le mur sans soutien pour éviter les chutes.

Que faire si l'aspirateur ne démarre pas ?

Vérifiez que la batterie est chargée. Si le témoin de charge clignote ou s'allume, la batterie est peut-être déchargée ou en surchauffe. Chargez-la ou laissez-la refroidir. Si le problème persiste, contactez un centre de service agréé Makita.

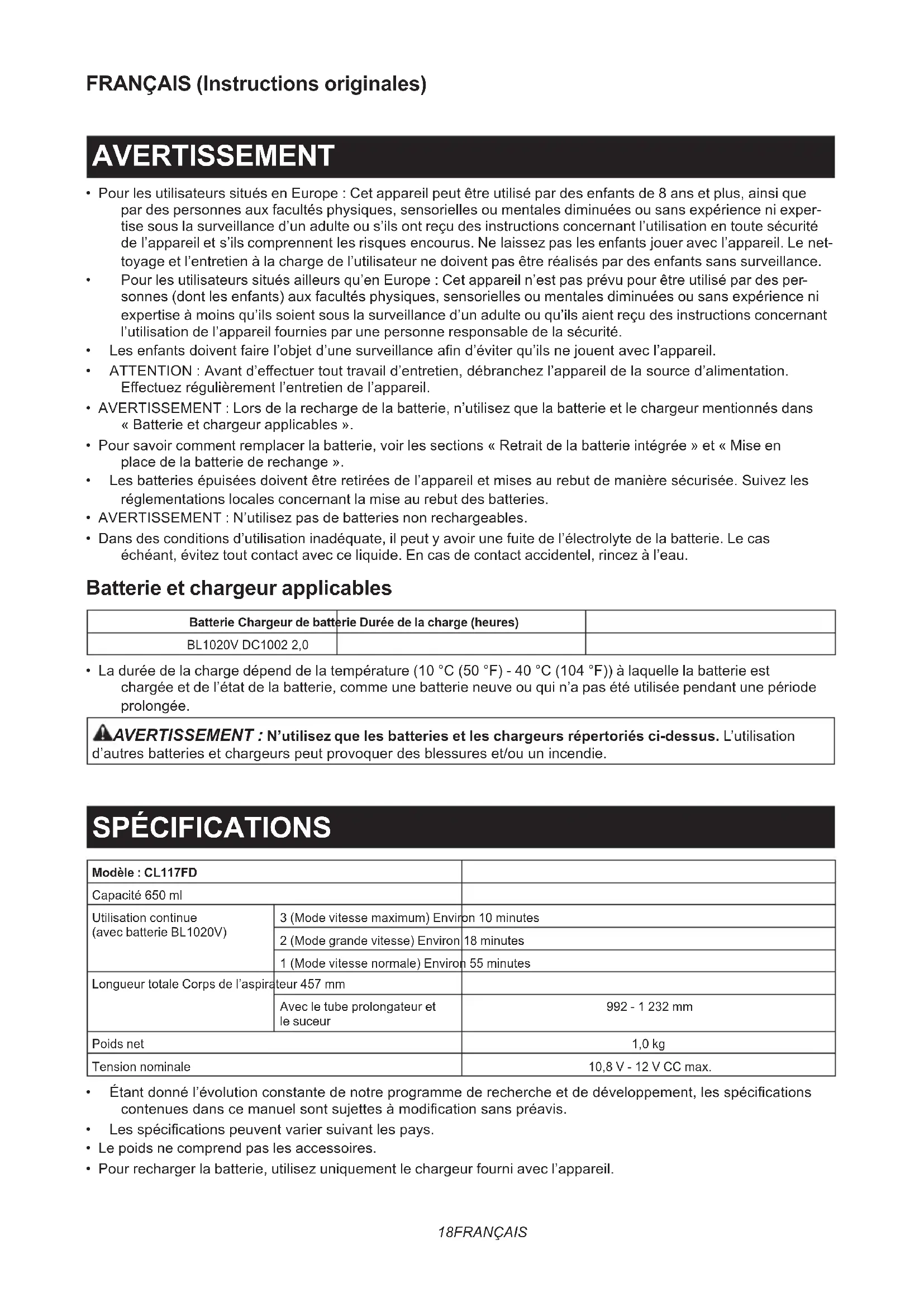

MODE D'EMPLOI CL117FD MAKITA

• Pour les utilisateurs situés en Europe : Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes sous la surveillance d'un adulte ou s'ils ont reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et s'ils comprennent les risques encourus. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien à la charge de l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
• Pour les utilisateurs situés ailleurs qu'en Europe : Cet appareil n'est pas prévu pour être utilisé par des personnes (dont les enfants) à moins qu'ils soient sous la surveillance d'un adulte ou qu'ils aient reçu des instructions concernant l'utilisation de l'appareil fournies par une personne responsable de la sécurité.
• Les enfants doivent faire l'objet d'une surveillance afin d'éviter qu'ils ne jouent avec l'appareil.
• ATTENTION : Avant d'effectuer tout travail d'entretien, débranchez l'appareil de la source d'alimentation. Effectuez régulièrement l'entretien de l'appareil.
• AVERTISSEMENT : Lors de la recharge de la batterie, n'utilisez que la batterie et le chargeur mentionnés dans « Batterie et chargeur applicables ».
• Pour savoir comment remplacer la batterie, voir les sections « Retrait de la batterie intégrée » et « Mise en place de la batterie de rechange ».
• Les batteries épuisées doivent être retirées de l'appareil et mises au rebut de manière sécurisée. Suivez les réglementations locales concernant la mise au rebut des batteries.
• AVERTISSEMENT : N'utilisez pas de batteries non rechargeables.
• Dans des conditions d'utilisation inadéquate, il peut y avoir une fuite de l'électrolyte de la batterie. Le cas échéant, évitez tout contact avec ce liquide. En cas de contact accidentel, rincez à l'eau.

Batterie et chargeur applicables

Batterie Chargeur de batterie Durée de la charge (heures)
BL1020V DC1002 2,0

- La durée de la charge dépend de la température (10 °C (50 °F) - 40 °C (104 °F)) à laquelle la batterie est chargée et de l'état de la batterie, comme une batterie neuve ou qui n'a pas été utilisée pendant une période prolongée.

⚠ AVERTISSEMENT : N'utilisez que les batteries et les chargeurs répertoriés ci-dessus. L'utilisation d'autres batteries et chargeurs peut provoquer des blessures et/ou un incendie.

SPÉCIFICATIONS

Modèle : CL117FD
Capacité 650 ml
Utilisation continue (avec batterie BL1020V)	3 (Mode vitesse maximum) Environ 10 minutes
	2 (Mode grande vitesse) Environ 18 minutes
	1 (Mode vitesse normale) Environ 55 minutes
Longueur totale Corps de l'aspirateur 457 mm
		Avec le tube prolongateur et le suceur 992 - 1 232 mm
Poids net		1,0 kg
Tension nominale		10,8 V - 12 V CC max.

Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis.

• Les spécifications peuvent varier suivant les pays.

- Le poids ne comprend pas les accessoires.

- Pour recharger la batterie, utilisez uniquement le chargeur fourni avec l'appareil.

Symboles

Vous trouverez ci-dessous les symboles susceptibles d'être utilisés pour l'appareil. Veillez à comprendre leur signification avant toute utilisation.

	Lire le mode d'emploi.
D-C	Unité d'alimentation amovible
Ni-MH Li-ion	Pour les pays de l'Union européenne uniquementEn raison de la présence de composants dangereux dans l'équipement, les déchets d'équipements électriques et électroniques, les accumulateurs et les batteries peuvent avoir un impact négatif sur l'environnement et la santé humaine.Ne jetez pas les appareils électriques et électroniques ou les batteries avec les ordures ménagères !Conformément à la directive européenne relative aux déchets d'équipements électriques et aux déchets d'accumulateurs et de batteries, ainsi qu'à son adaptation à la législation nationale, les déchets d'équipements électriques, les batteries et les accumulateurs doivent être collectés séparément et déposés dans un point de collecte distinct pour déchets urbains, conformément aux réglementations en matière de protection de l'environnement.Cela est indiqué par le symbole de la pou-belle à roulettes barrée sur l'équipement.

Utilisations

L'appareil est conçu pour la collecte des poussières sèches.

Consignes de sécurité pour aspirateur sans fil

⚠AVERTISSEMENT : IMPORTANT ! LIRE ATTENTIVEMENT toutes les consignes de sécurité et toutes les instructions AVANT UTILISATION. Le non-respect des avertissements et des instructions peut entraîner une électrocution, un incendie et/ou de graves blessures.

1. Ne pas exposer à la pluie. Ranger à l'intérieur.
2. Ne pas laisser utiliser comme jouet. Une surveillance étroite est requise lors de l'utilisation par un enfant ou près d'un enfant.
3. Utiliser uniquement de la façon décrite dans ce manuel. Utiliser uniquement les accessoires recommandés par le fabricant.
4. Ne pas utiliser avec une batterie endommagée. Si l'appareil ne fonctionne pas comme il devrait, s'il est tombé, s'il a été endommagé,

laisser à l'extérieur ou s'il est tombé dans l'eau, le renvoyer à un centre de service après-vente.

1. Ne pas manier l'appareil avec les mains mouillées.
2. N'insérer aucun objet dans les ouvertures. Ne pas utiliser si l'une des ouvertures est bloquée ; toujours enlever les poussières, peluches, cheveux et autres corps étrangers pouvant affecter la circulation de l'air.
3. Garder les cheveux, vêtements amples, doigts et toute autre partie du corps à l'écart des ouvertures et des pièces en mouvement.
4. Désactiver toutes les commandes avant de retirer la batterie.
5. Redoubler de prudence lorsque l'on passe l'aspirateur dans un escalier.
6. Ne pas utiliser pour collecter des liquides inflammables ou combustibles tels que l'essence, ou dans des zones où de tels liquides peuvent être présents.
7. Pour charger la batterie, utiliser uniquement le chargeur fourni par le fabricant.
8. Ne collecter aucune substance enflammée ou qui dégage de la fumée, telles que cigarettes, allumettes ou cendres chaudes.
9. Ne pas utiliser sans avoir posé le sac à poussière et/ou les filtres.
10. Ne pas charger la batterie à l'extérieur.
11. Recharger la batterie uniquement avec le chargeur spécifié par le fabricant. Un chargeur prévu pour un type de batterie peut être à l'origine d'un incendie s'il est utilisé avec une autre batterie.
12. Utilisez un appareil uniquement avec la batterie spécifiquement indiquée. L'utilisation de toute autre batterie peut présenter un risque de blessure et d'incendie.
13. Lorsque la batterie n'est pas utilisée, la tenir à l'écart des objets métalliques, comme des trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques, susceptibles de créer une connexion entre deux bornes.
14. Dans des conditions d'utilisation inadéquate, il peut y avoir une fuite de l'électrolyte de la batterie. Le cas échéant, éviter tout contact avec ce liquide. En cas de contact accidentel, rincer à l'eau.
15. N'utilisez pas une batterie ou un appareil endommagé ou modifié. Une batterie endommagée ou modifiée peut avoir un comportement imprévisible susceptible d'entraîner un incendie, une explosion ou des blessures.
16. N'exposez pas la batterie ou l'appareil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion.
17. Respectez toutes les instructions de charge et ne chargez pas la batterie ou l'appareil en dehors de la plage de température indiquée dans les instructions. Une charge incorrecte ou à une température en dehors de la plage indiquée peut endommager la batterie et augmenter le risque d'incendie.
18. Ne vous laissez pas tromper au fil d'une utilisation fréquente par un sentiment de familiarité vous faisant baisser la garde et ignorer les principes de sécurité de l'outil. Des actions imprudentes peuvent provoquer de graves blessures en une fraction de seconde.

Consignes de sécurité additionnelles

1. Lire attentivement ce manuel d'instructions et celui du chargeur avant l'utilisation.
2. Ne pas collecter les matériaux suivants :

— Matériaux chauds tels que cigarettes allumées, étincelles ou poussières de métal générées par le meulage ou la coupe du métal — Matériaux inflammables tels que l'essence, les diluants, la benzine, le kérosène et la peinture — Matériaux explosifs tels que la nitroglycérine — Matériaux inflammables tels que l'aluminium, le zinc, le magnésium, le titane, le phosphore ou le celluloïd — Saletés mouillées, eau, huile, etc. — Pièces dures à bords tranchants, telles que copeaux de bois, pièces de métal, pierres, verres, clous, broches ou lames de rasoir — Poudres agglomérantes telles que ciment en poudre ou encre en poudre — Poussière conductrice telle que poussière de métal ou de carbone — Particules fines telles que la poussière de béton

La collecte de tels matériaux peut entraîner un incendie, des dommages corporels et/ou matériels.

1. Cesser immédiatement l'utilisation en cas d'anomalie.
2. Si l'aspirateur tombe ou est heurté, vérifier attentivement l'absence de fissures ou de dommages avant l'utilisation.
3. Ne chargez pas l'aspirateur à proximité de matériaux inflammables dangereux comme de l'essence, du gaz, de la peinture ou de la colle.
4. Ne chargez pas l'aspirateur sur du papier, du tissu, un tapis, du vinyle, etc., sous peine de provoquer un incendie.
5. Ne chargez pas l'aspirateur dans un endroit poussiéreux.
6. Veillez à ce que personne ne se trouve dessous lorsque vous utilisez l'aspirateur en hauteur.
7. Ne pas approcher des fourneaux ou autres sources de chaleur.
8. Ne pas bloquer les orifices d'entrée ou de sortie d'air.

Pour la batterie intégrée

1. Avant d'utiliser la batterie intégrée, lisez toutes les instructions et précautions relatives (1) au chargeur de batterie, (2) à la batterie, et (3) au produit utilisant la batterie.
2. Ne démontez pas la batterie intégrée.
3. Si l'autonomie de la batterie raccourcit considérablement, cessez immédiatement de l'utiliser. Il y a risque de surchauffe, de brûlures, voire d'explosion.
4. Si l'électrolyte pénètre dans vos yeux, rincez-les à l'eau claire et consultez immédiatement un médecin. Il y a risque de perte de la vue.
5. Ne court-circuitez pas la batterie intégrée :

(1) Ne touchez les bornes avec aucun matériau conducteur. (2) Évitez de ranger la batterie intégrée dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. (3) N'exposez pas la batterie intégrée à l'eau ou à la pluie. Un court-circuit de la batterie peut provoquer une intensité de courant élevée, une surchauffe, parfois des brûlures et même une panne.

1. Ne rangez pas ni n'utilisez l'appareil et la batterie intégrée dans un endroit où la température risque d'atteindre ou de dépasser 50 °C.
2. Ne jetez pas la batterie intégrée dans le feu même si elle est gravement endommagée ou complètement usée. La batterie intégrée peut exploser au contact du feu.
3. Évitez de laisser tomber ou de cogner la batterie.
4. N'utilisez pas la batterie intégrée si elle est endommagée.
5. Les batteries au lithium-ion contenues sont soumises aux exigences de la législation concernant les marchandises dangereuses. Lors de la mise au rebut de la batterie, retirez-la de l'appareil et jetez-la en lieu sûr. Respectez la réglementation locale en matière de mise au rebut des batteries.
6. Utilisez les batteries uniquement avec les produits spécifiés par Makita.

Conseils pour assurer la durée de vie optimale de la batterie

1. Chargez la batterie intégrée avant qu'elle ne soit complètement déchargée. Arrêtez toujours l'appareil et chargez la batterie intégrée quand vous remarquez que la

puissance de l'appareil diminue.

1. Ne rechargez jamais une batterie intégrée complètement chargée. La surcharge réduit la durée de service de la batterie.
2. Chargez la batterie intégrée à une température ambiante comprise entre 10 °C et 40 °C. Avant de charger une batterie intégrée chaude, laissez-la refroidir.
3. Chargez la batterie intégrée une fois tous les six mois si vous n'utilisez pas l'appareil pendant une période prolongée.

Description du fonctionnement

ATTENTION : Assurez-vous toujours que l'appareil est éteint avant d'ajuster ou de vérifier une fonction sur l'appareil.

Charge de la batterie intégrée

ATTENTION : N'utilisez que des batteries Makita d'origine. L'utilisation de batteries de marque autre que Makita ou de batteries modifiées peut provoquer l'explosion des batteries, ce qui présente un risque d'incendie, de dommages matériels et corporels. Cela annulera également la garantie Makita pour le produit et le chargeur Makita. ATTENTION : Débranchez toujours la fiche de charge de l'aspirateur après la charge. ATTENTION : Ne laissez pas le chargeur raccordé au secteur après avoir débranché l'appareil. Les enfants en bas âge peuvent mettre la fiche sous tension dans la bouche et se blesser.

Chargez l'aspirateur lors de sa toute première utilisation ou s'il n'a pas été chargé depuis longtemps. Connectez la fiche de charge au connecteur de charge, puis branchez le chargeur à la prise secteur.

▶ Fig. 1: 1. Fiche de charge 2. Connecteur de charge

Le témoin de charge de la batterie s'allume et la charge commence. La lumière s'éteint une fois la charge terminée. Pour en savoir plus, consultez le mode d'emploi du chargeur de batterie.

▶ Fig. 2: 1. Témoin de charge de la batterie

REMARQUE : Le témoin de charge de la batterie clignote et la batterie ne peut pas être chargée si la batterie ou l'aspirateur sont exposés à des températures extrêmes.

NOTE : Il est impossible de commander l'aspirateur pendant la charge. Pour mettre en marche l'aspirateur, débranchez le chargeur de la source d'alimentation, déconnectez la fiche de charge de l'aspirateur, puis appuyez sur le bouton Marche/Changement de vitesse. NOTE : Dans les conditions suivantes, la batterie est sur le point d'atteindre la fin de sa durée de vie (ou est endommagée/fonctionne mal). Débranchez le chargeur de la source d'alimentation, puis remplacez la batterie.

- Le témoin de charge de la batterie s’éteint peu de temps après que vous commencez à charger l’aspirateur.

- L'aspirateur fonctionne uniquement pendant une période inférieure de moitié à la durée de fonctionnement normale après que la batterie a été complètement chargée.

NOTE : La batterie peut être rechargée jusqu'à 500 fois environ. Le nombre de recharges dépend des conditions dans lesquelles la batterie a été chargée et déchargée.

Fonctionnement de la gâchette

ATTENTION : Éteignez toujours l'aspirateur après chaque utilisation pour éviter de l'endommager et prolonger la durée de service des batteries.

Pour démarrer l'aspirateur, il suffit d'appuyer sur le bouton Marche/Changement de vitesse. Pour l'éteindre, appuyez sur le bouton Arrêt.

Vous pouvez modifier la vitesse de l'aspirateur selon trois niveaux en appuyant sur le bouton Marche/Changement de vitesse.

La première pression sur ce bouton enclenche le mode grande vitesse, la deuxième pression, le mode vitesse maximum et la troisième, la vitesse normale. À chaque pression sur ce bouton, le cycle alterne entre grande vitesse, vitesse maximum et vitesse normale.

▶ Fig. 3: 1. Bouton Marche/Changement de vitesse 2. Bouton Arrêt

Témoin de charge de la batterie

Lorsque la charge restante de la batterie diminue, le témoin de charge de la batterie clignote.

Si la charge restante de la batterie diminue encore plus e moment est venu de charger la batterie.

De plus, si la batterie est surchargée ou surchauffée 'aspirateur ne fonctionne pas lorsque le témoin est allumé.

▶ Fig. 4: 1. Témoin de charge de la batterie

NOTE : Le moment où le témoin de charge de la batterie clignote ou s'allume dépend de la température sur le lieu de travail et de l'état de la batterie.

Allumage de la lampe

ATTENTION : Évitez de regarder directement le faisceau lumineux ou sa source.

Pour allumer la lampe, appuyez sur le bouton Marche/Changement de vitesse. Appuyez sur le bouton Arrêt pour éteindre la lampe. La lampe s'allume pendant le fonctionnement de l'aspirateur.

▶ Fig. 5: 1. Bouton Marche/Changement de vitesse 2. Bouton Arrêt (OFF) 3. Lampe

Assemblage

ATTENTION : Avant d'effectuer toute intervention sur l'appareil, assurez-vous toujours qu'il est hors tension.

ATTENTION : Veillez à fixer correctement les filtres à l'aspirateur. Les filtres présentant des trous ou mal fixés peuvent laisser passer la poussière dans le carter du moteur. Cela présente un risque de défaillance du moteur ou d'incendies.

Filtre haute performance, logement et filtre éponge

▶ Fig. 6: 1. Capsule 2. Filtre haute performance 3. Logement et filtre éponge

NOTE : Vous pouvez utiliser un filtre haute performance avec ou sans logement conçu à l'origine.

Accessoire en option

▶ Fig. 7: 1. Capsule 2. Préfiltre 3. Filtre haute performance 4. Filtre HEPA

REMARQUE : N'utilisez pas de filtre haute performance avec d'autres filtres (accessoire en option). Le filtre haute performance risquerait de ne plus pouvoir être retiré de l'aspirateur.

NOTE : Lors de l'utilisation d'un préfiltre en option avec un filtre HEPA, évitez de placer tout autre filtre sur le filtre HEPA. Si vous utilisez le préfiltre et d'autres filtres simultanément sur le filtre HEPA, la puissance d'aspiration peut être réduite.

NOTE : Lorsque vous utilisez un filtre haute performance avec un filtre HEPA, veillez à fixer le logement à l'intérieur du filtre haute performance.

▶ Fig. 8: 1. Filtre haute performance 2. Logement

Mise au rebut des poussières

ATTENTION : Videz l'aspirateur avant qu'il ne soit trop plein, autrement sa puissance d'aspiration sera moindre.

ATTENTION : Vérifiez bien qu'il n'y a plus de poussières à l'intérieur de l'aspirateur lui-même. Autrement, le filtre risque de se boucher ou le moteur de subir des dommages.

Pour faire tomber dans la capsule la poussière qui adhère au filtre, tapez 4 ou 5 fois sur la capsule avec la main.

▶ Fig. 9: 1. Capsule 2. Entrée d'aspiration

Dirigez l'entrée d'aspiration vers le bas, tournez la capsule dans le sens de la flèche sur le schéma et déconnectez la capsule en tirant lentement et bien droit.

▶ Fig. 10: 1. Capsule 2. Entrée d'aspiration

NOTE : La poussière risquant de s'échapper lors de l'ouverture de la capsule, pensez à placer un sac-poubelle sous la capsule.

Retirez la poussière accumulée de l'intérieur de la capsule et du filtre haute performance.

▶ Fig. 11: 1. Capsule 2. Filtre haute performance

Tournez le filtre haute performance dans le sens de la flèche pour desserrer l'onglet de blocage de l'aspirateur, puis retirez le filtre en tirant dessus.

▶ Fig. 12: 1. Onglet de blocage

NOTE : Lorsque vous utilisez le préfiltre, procédez également comme il est indiqué ci-dessus.

Enlevez les poussières fines et tapez légèrement pour déloger la poussière du filtre haute performance.

Accessoire en option

Sortez le filtre HEPA du préfiltre ou du filtre haute performance. Enlevez les fines poussières du filtre HEPA.

▶ Fig. 13: 1. Filtre HEPA 2. Filtre haute performance 3. Préfiltre

Remontage

Connectez le filtre haute performance. Pensez alors à tourner le filtre haute performance de sorte que l'onglet de blocage soit fermement verrouillé dans l'aspirateur.

▶ Fig.14: 1. Filtre haute performance

▶ Fig.15: 1. Onglet de blocage

NOTE : Assurez-vous que le filtre haute performance est bien fixé dans l'aspirateur.

REMARQUE : Veillez à installer correctement le filtre haute performance avant utilisation. Si le problème tel que décrit ultérieurement se produit, replacez correctement le filtre pour le corriger.

Fixez la capsule. Alignez le repère sur la capsule avec le repère sur la poignée, puis tournez fermement la capsule dans le sens de la flèche jusqu'à ce qu'elle soit verrouillée.

▶ Fig. 16: 1. Repère 2. Poignée 3. Capsule

NOTE : Retirez toujours la poussière à l'avance, car la puissance d'aspiration diminuera s'il y a trop de poussière dans l'aspirateur.

Exemples de problème

L'onglet de blocage du filtre haute performance n'est pas bien verrouillé dans la rainure du carter de l'aspirateur.

▶ Fig.17: 1. Onglet de blocage 2. Rainure du carter de l'aspirateur

Pose ou retrait du logement/filtre HEPA

Accessoire en option

Pour le logement et le filtre éponge

Pour déposer le logement, poussez vers le haut les parties inférieures des montants du logement avec les doigts et dégagez sa rainure de la partie saillante sur l'aspirateur. Après cela, retirez le filtre éponge.

▶ Fig. 18: 1. Logement 2. Filtre éponge

Pour le poser, alignez les rainures sur le logement avec la partie saillante sur l'aspirateur et poussez jusqu'au déclic.

Insérez le filtre éponge entre les montants et placez-le dans la position d'origine.

Pour le filtre HEPA

Lorsque vous installez le filtre HEPA, insérez le filtre HEPA dans le préfiltre ou le filtre haute performance. Puis, tournez-le et verrouillez-le. Pour le retirer, effectuez la procédure de pose dans l'ordre inverse.

▶ Fig. 19: 1. Filtre HEPA 2. Préfiltre 3. Onglet de blocage

NOTE : Assurez-vous que les onglets de blocage sont fermement verrouillés dans l'aspirateur.

▶ Fig. 20: 1. Filtre HEPA 2. Filtre haute performance

NOTE : Assurez-vous que le filtre haute performance est bien fixé dans l'aspirateur.

Utilisation

ATTENTION : N'approchez pas votre visage de l'orifice d'aération lorsque vous utilisez l'aspirateur. Si des corps étrangers sont soufflés dans les yeux, cela présente un risque de blessure.

Pose et dépose des accessoires de l'aspirateur

ATTENTION : Après avoir installé un accessoire, assurez-vous qu'il est solidement installé. Si l'accessoire est mal installé, il risque de se dégager et de provoquer des blessures.

ATTENTION : Prenez garde de ne pas vous cogner la main contre le mur ou autre lorsque vous retirez les accessoires.

Lorsque vous utilisez un accessoire avec fonction de blocage

Pour installer un accessoire, insérez-le dans l'entrée d'aspiration de l'aspirateur jusqu'au déclic. Vérifiez que l'accessoire est verrouillé.

▶ Fig. 21: 1. Entrée d'aspiration 2. Accessoire avec fonction de blocage 3. Crochet 4. Bouton de dégagement

REMARQUE : Lorsque vous installez un accessoire avec fonction de blocage, veillez à aligner le bouton de dégagement sur l'aspirateur avec le crochet sur l'accessoire. S'ils ne sont pas alignés, l'accessoire ne se verrouillera pas et pourra se détacher de l'aspirateur.

Pour retirer l'accessoire, sortez-le de l'aspirateur tout en maintenant enfoncé le bouton de dégagement.

▶ Fig. 22: 1. Bouton de dégagement 2. Accessoire avec fonction de blocage

Lorsque vous utilisez un accessoire sans fonction de blocage

ATTENTION : Pour installer un accessoire sans fonction de blocage, insérez-le dans l'entrée d'aspiration de l'aspirateur en le tournant comme illustré sur la figure. Pour retirer l'accessoire, dégagez-le de l'aspirateur en le tournant comme illustré sur la figure. Évitez de tourner l'accessoire dans le sens opposé à la flèche sur la figure sous peine de desserrer la capsule de l'aspirateur.

▶ Fig.23

Accessoire en option

Faites glisser et maintenez le bouton coulissant en avant ou en arrière pour libérer le verrou. Faites sortir le tube coulissant à la longueur de votre choix. Puis, relâchez le bouton coulissant pour bloquer en place le tube coulissant.

NOTE : Pour une installation solide, assurez-vous de tirer légèrement d'avant en arrière sur le tube coulissant pour enclencher le verrou après avoir relâché le bouton coulissant.

▶ Fig.25

Fixez le suceur pour nettoyer les tables, bureaux, meubles, etc. Le suceur se glisse facilement en place.

▶ Fig. 26: 1. Suceur

Suceur + tube prolongateur

Le tube prolongateur s'installe entre le suceur et l'aspirateur. Il permet de passer l'aspirateur sur le sol tout en se tenant debout.

▶ Fig. 27: 1. Corps de l'aspirateur 2. Tube prolongateur 3. Suceur

Suceur plat

Installez le suceur plat pour passer l'aspirateur dans les coins ou dans les interstices d'un véhicule ou d'un meuble.

▶ Fig. 28: 1. Suceur plat 2. Corps de l'aspirateur

Vous pouvez ranger le suceur plat dans le porte-suceur.

▶ Fig.29: 1. Porte-suceur 2. Suceur plat

ATTENTION : Prenez garde de ne pas vous coincer le(s) doigt(s) entre le suceur plat et le porte-suceur. Il y a risque de blessure si vous vous coincez les doigts.

Suceur plat + tube prolongateur

Utilisez cette combinaison pour passer l'aspirateur dans les endroits exigus où l'aspirateur seul ne peut pas se faufiler ou dans les endroits élevés difficiles à atteindre.

▶ Fig. 30: 1. Suceur plat 2. Tube prolongateur 3. Corps de l'aspirateur

Nettoyage sans suceur

Le suceur n'est pas nécessaire pour aspirer de la poudre ou des poussières.

▶ Fig.31

Pour ramasser de la poussière au sol tout en se tenant debout, fixer le tube prolongateur à l'aspirateur se révèle pratique.

ATTENTION : Assurez-vous toujours que l'appareil est hors tension avant d'y effectuer tout travail d'inspection ou d'entretien.

ATTENTION : Veillez à fixer correctement les filtres à l'aspirateur. Les filtres présentant des trous ou mal fixés peuvent laisser passer la poussière dans le carter du moteur. Cela présente un risque de défaillance du moteur ou d'incendies.

Pour assurer la SÉCURITÉ et la FIABILITÉ du produit, toute réparation, tout travail d'entretien ou de réglage

doivent être effectués par un centre de service après-vente Makita agréé ou un centre de service usine, avec des pièces de rechange Makita.

REMARQUE : N'utilisez jamais d'essence, benzine, diluant, alcool ou autre produit similaire. Cela risquerait de provoquer la décoloration, la déformation ou la fissuration de l'outil.

Après l'utilisation

Avant de ranger ou charger l'aspirateur, verrouillez la tête du suceur et suspendez-le à un crochet en vente dans le commerce.

▶ Fig.33

ATTENTION : Si vous posez l'aspirateur contre le mur sans aucun autre soutien, il risque de tomber, ce qui peut blesser quelqu'un et l'endommager.

▶ Fig.34

Nettoyage

REMARQUE : Ne soufflez pas la poussière collée à l'aspirateur et aux filtres avec un dépoussiérant à air. Cela entraîne la poussière dans le carter et provoque des pannes.

REMARQUE : Après avoir lavé les filtres, séchez-les soigneusement avant utilisation. Des filtres pas assez secs peuvent affecter la capacité d'aspiration et la durée de vie du moteur.

REMARQUE : Après avoir nettoyé les filtres et le filtre éponge, veillez à les remettre en place avant utilisation. Si vous utilisez l'aspirateur sans les filtres ni le filtre éponge, la poussière pénétrera dans le carter du moteur et causera une panne.

Corps de l'aspirateur

Essuyez de temps à autre la surface extérieure (le corps) de l'aspirateur avec un chiffon humecté d'eau savonneuse.

Nettoyez également l'ouverture d'aspiration et la zone de montage du filtre.

▶ Fig.35

Filtre haute performance

Lorsque le filtre est bouché par la poussière et que la puissance de l'aspirateur s'en trouve affaiblie, lavez-le dans de l'eau savonneuse. Laissez-le sécher complètement avant l'utilisation.

▶ Fig.36

Filtre HEPA

Accessoire en option

REMARQUE : Ne frottez ni ne grattez le filtre HEPA avec des objets durs comme une brosse ou une spatule.

Un filtre HEPA bouché est à l'origine d'une médiocre performance d'aspiration. Nettoyez de temps à autre le filtre.

Lavez à l'occasion le filtre HEPA dans l'eau, rincez-le et séchez-le bien à l'ombre avant de le réutiliser. Ne lavez jamais le filtre dans un lave-linge.

▶ Fig.37

Filtre éponge

Lorsque le filtre éponge est encrassé, nettoyez-le comme suit.

1. Retirez le filtre.
2. Retirez le filtre éponge d'entre les montants.
3. Nettoyez le filtre éponge en le tapotant ou en le lavant. Si vous le lavez, séchez-le soigneusement avant utilisation.
4. Insérez le filtre éponge entre les montants et placez-le dans la position d'origine. Assurez-vous que chaque bord inférieur de montant maintient le filtre éponge et qu'il n'y a pas d'espace entre le filtre éponge et l'ouverture d'aspiration.

▶ Fig. 38: 1. Filtre éponge 2. Bord inférieur de montant

Nettoyage du suceur

Lorsque la brosse-suceur devient poussiéreuse, retirez la poussière avec du ruban adhésif.

▶ Fig. 39: 1. Brosse

Accessoire en option

NOTE : La vis pour fixer le support n'est pas incluse. Prévoyez une vis adaptée au matériau dans lequel vous visserez.

Placez la fixation murale pour aspirateur sans fil sur un mur, une poutre ou une colonne en bois dur, où elle pourra être solidement fixée. Assurez-vous toujours que la fixation murale pour aspirateur sans fil est solidement fixée avant d'accrocher l'aspirateur.

▶ Fig. 40: 1. Fixation murale pour aspirateur sans fil 2. Fiche

ATTENTION : N'accrochez pas violemment l'aspirateur à la fixation murale ni n'y accrochez d'autres appareils.

NOTE : Lorsque vous ne chargez pas l'aspirateur, la fiche peut être rangée sur la fixation murale pour aspirateur sans fil comme illustré.

Guide de dépannage

Avant de solliciter une réparation, vérifiez les points suivants.

Symptôme Point à vérifier	Méthode de réparation
Faible puissance d'aspiration	La capsule est-elle pleine de poussière ?	Videz la poussière de la capsule.
	Le filtre est-il bouché ? Nettoyez ou lavez	e filtre.
	La batterie est-elle déchargée ? Chargez la batterie.
Ne fonctionne pas La batterie est-elle déchargée ? Chargez la batterie.
Bruit et vibration Le filtre est-il bouché ? Nettoyez ou lavez le filtre.
		Le suceur, le tuyau ou l'entrée d'aspiration de l'appareil sont-ils bouchés ?
		L'entrée du suceur/tuyau est-elle bloquée ?

REMARQUE : N'essayez pas de réparer vous-même l'aspirateur.

Mise au rebut de l'aspirateur

Une batterie Li-ion est intégrée à cet aspirateur.

Retirez-la toujours avant de mettre au rebut l'aspirateur.

Retrait de la batterie intégrée

ATTENTION : Ne touchez les bornes avec aucun matériau conducteur. ATTENTION : Évitez de ranger l'ensemble de la batterie dans un conteneur avec d'autres objets métalliques, par exemple des clous, des pièces de monnaie, etc. ATTENTION : N'exposez pas l'ensemble de la batterie à l'eau ou à la pluie. ATTENTION : Ne démontez pas, ni ne modifiez l'ensemble de la batterie. ATTENTION : L'aspirateur doit être débranché du réseau d'alimentation électrique avant de retirer la batterie. ATTENTION : Tenez fermement l'appareil et l'ensemble de la batterie lors du retrait et de l'installation de l'ensemble de la batterie. Autrement, ils peuvent vous glisser des mains et endommager l'appareil et l'ensemble de la batterie et vous blesser. ATTENTION : Prenez soin de ne pas vous coincer le(s) doigt(s) entre l'aspirateur, le couvercle arrière et la batterie lors du retrait et de l'installation de l'ensemble de la batterie. Il y a risque de blessure si vous vous coincez le(s) doigt(s).

1. Pour retirer le couvercle arrière, poussez-le dans le sens de la flèche. ▶ Fig.41: 1. Couvercle arrière
2. Faites glisser la batterie intégrée à moitié. Déconnectez les fils conducteurs de la batterie en déplaçant légèrement la batterie tout en appuyant sur le connecteur dans le sens de la flèche comme illustré sur la figure. ▶ Fig.42: 1. Connecteur 2. Fils conducteurs
3. Faites ensuite glisser complètement l'ensemble de la batterie pour la sortir. ▶ Fig.43: 1. Ensemble de la batterie
4. Placez l'ensemble de la batterie retirée dans une boîte en carton pour éviter un court-circuit.

Mise en place de la batterie de rechange

Pour mettre en place la batterie de rechange, suivez la procédure de retrait en sens inverse.

ATTENTION : Acheminez les fils conducteurs de sorte qu'ils tiennent complètement à l'intérieur de l'aspirateur avant de remettre le couvercle arrière à sa position initiale. Le non-respect de ces instructions peut endommager les fils conducteurs.

▶ Fig.44

Après avoir mis en place la batterie (voir « SPÉCIFICATIONS »), chargez-la avant utilisation.

Accessoires en OPTION

ATTENTION : Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'appareil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut présenter un risque de blessure. N'utilisez un accessoire ou une pièce complémentaire que pour son usage prévu.

Pour obtenir plus de détails sur ces accessoires, contactez votre centre d'entretien local Makita.

• Tube prolongateur
• Suceur
• Suceur pour tapis • Brosse pour étagères
• Suceur plat
• Brosse ronde
• Tuyau flexible
• Filtre
• Préfiltre • Filtre haute performance
• Filtre HEPA
• Suceur pour siège
• Suceur pour interstice • Fixation murale pour aspirateur sans fil
• Collecteur cyclone
• Batterie et chargeur Makita d'origine

NOTE : Il se peut que certains éléments de la liste soient compris dans l'emballage de l'appareil en tant qu'accessoires standard. Ils peuvent varier d'un pays à l'autre.

Collecteur cyclone

Accessoire en option

▶ Fig. 45: 1. Bouton de dégagement 2. Crochet 3. Tube prolongateur 4. Collecteur cyclone 5. Entrée d'aspiration

L'utilisation de l'aspirateur avec le collecteur cyclone installé réduit la quantité de poussière qui pénètre dans la capsule, ce qui permet d'éviter que la puissance d'aspiration faiblisse. De plus, le nettoyage après utilisation est également simple.

ATTENTION : Avant d'effectuer toute intervention sur l'appareil, assurez-vous toujours qu'il est hors tension. ATTENTION : Nettoyez le filtre à maille du collecteur cyclone et les filtres de l'aspirateur s'ils sont bouchés. L'utilisation continue dans cet état peut provoquer une émission de chaleur ou de fumée.

REMARQUE : Lorsque le collecteur cyclone est fixé, n'utilisez pas l'aspirateur dans le sens horizontal ou dans la position tournée vers le haut. Le filtre à maille pourrait se boucher.

REMARQUE : Utilisez toujours l'aspirateur avec les filtres installés, même lorsque vous utilisez le collecteur cyclone. Si vous utilisez l'aspirateur sans filtres installés, un dysfonctionnement du moteur peut se produire.

NOTE : Vérifiez avant utilisation que le collecteur cyclone, l'aspirateur et le tube prolongateur sont correctement verrouillés.

NOTE : Videz le logement à poussières du collecteur cyclone et la capsule de l'aspirateur lorsque de la poussière s'est accumulée. Si vous continuez à utiliser l'aspirateur dans cet état, la puissance d'aspiration sera affaiblie.

NOTE : Vous pouvez également utiliser le collecteur cyclone sans la fonction de blocage.

NOTE : Pour installer ou retirer le collecteur cyclone, reportez-vous à la section « Pose et dépose des accessoires de l'aspirateur ».

Mise au rebut des poussières

Lorsque la poussière s'est accumulée jusqu'à la ligne Plein du logement à poussières, procédez comme indiqué ci-dessous et jetez la poussière.

1. Tenez fermement le logement à poussières, maintenez enfoncés les deux boutons et retirez le logement à poussières.

▶ Fig. 46: 1. Ligne Plein 2. Logement à poussières 3. Bouton (deux emplacements) 4. Filtre à maille

1. Jetez la poussière à l'intérieur du logement à poussières et retirez la poussière ou la poudre collée à la surface du filtre à maille.
2. Insérez le logement à poussières à fond jusqu'à ce que les deux boutons se verrouillent en place avec un déclic.

▶ Fig. 47: 1. Logement à poussières 2. Bouton (deux emplacements)

ATTENTION : Faites attention de ne pas vous coincer le(s) doigt(s) entre le logement à poussières et le corps du cyclone lors du réassemblage.

NOTE : Si la puissance d'aspiration n'est pas rétablie même après avoir jeté la poussière et nettoyé le filtre à maille, vérifiez si la poussière ne s'est pas accumulée dans la capsule de l'aspirateur ou si ce dernier n'est pas bouché.

NOTE : La poussière peut voler lorsque vous la jetez du collecteur cyclone. Faites attention de ne pas laisser la poussière entrer dans vos yeux.

Nettoyage

Lorsque le logement à poussières est sale ou que le filtre à maille est bouché, retirez-les et lavez-les à l'eau. (Consultez « Mise au rebut des poussières » pour la)

procédure de retrait.

REMARQUE : Après avoir lavé le logement à poussières et les filtres, séchez-les soigneusement avant utilisation. Des composants mal séchés peuvent provoquer une électrocution et/ou des blessures.

▶ Fig. 48: 1. Logement à poussières 2. Filtre à maille

Lorsque le filtre à maille est très sale, nettoyez-le en procédant comme suit.

1. Tournez le filtre à maille comme illustré sur la figure et retirez-le alors que les crochets sont déverrouillés.

▶ Fig. 49: 1. Filtre à maille 2. Crochet

1. Retirez la poussière sur le filtre à maille, puis lavez-le à l'eau. Ensuite, séchez-le soigneusement.
2. Insérez le filtre à maille dans la base avec les crochets alignés sur l'orifice. Tournez le filtre à maille comme illustré sur la figure jusqu'à ce que les crochets se verrouillent en place avec un déclic. Assurez-vous que le filtre à maille est solidement installé.

▶ Fig. 50: 1. Filtre à maille 2. Crochet 3. Orifice
