Producttype	Draadloze stofzuiger
Merk	Makita
Model	CL117FD
Capaciteit van de opvangbak	650 ml
Gebruiksduur (met accu BL1020V)	Normale stand: ongeveer 55 min Hoge snelheidsstand: ongeveer 18 min Maximale snelheidsstand: ongeveer 10 min
Netto gewicht	1,0 kg
Totale lengte	Lichaam: 457 mm Met verlengbuis en mondstuk: 992 - 1 232 mm
Nominale spanning	10,8 V - 12 V DC max.
Accutype	Geïntegreerde Li-ion, model BL1020V
Lader	DC1002, laadtijd: 2 uur (bij 10-40 °C)
Filters	Hoogprestatiefilter, sponsfilter; optie: voorfilter, HEPA-filter
Snelheidsstanden	3 standen (normaal, hoge snelheid, maximale snelheid)
Lamp	Geïntegreerde LED, gaat branden tijdens gebruik
Meegeleverde accessoires	Platte mond, schuifbare verlengbuis, vloermond; wandbevestiging optioneel
Gebruik	Alleen voor het opzuigen van droog stof
Veiligheid	Automatische uitschakeling bij oververhitting of overbelasting; bescherming tegen kortsluiting
Onderhoud	Regelmatig reinigen van filters en opvangbak; wasbaar (drogen verplicht)
Recycling	Verwijderbare Li-ion accu voor aparte afvoer

Veelgestelde vragen - CL117FD MAKITA

Hoe laad ik de stofzuiger CL117FD op?

Steek de laadstekker in de laadconnector van de stofzuiger en sluit de lader aan op het stopcontact. Het laadlampje gaat branden en dooft wanneer het opladen is voltooid. Gebruik alleen de Makita-lader DC1002 en accu BL1020V.

Hoe verander ik de zuigsnelheid?

Druk op de aan/uit-snelheidsknop om door de drie standen te bladeren: hoge snelheid, maximale snelheid, normale snelheid. De cyclus herhaalt zich bij elke druk.

Hoe reinig ik het hogeprestatiefilter?

Verwijder het filter uit de stofzuiger, tik er lichtjes op om stof te verwijderen, of was het met zeepwater. Droog het volledig voordat u het terugplaatst. Gebruik nooit benzine of oplosmiddelen.

Wat te doen als de zuigkracht afneemt?

Controleer of de opvangbak vol is of het filter verstopt. Leeg de opvangbak en reinig het filter. Als het probleem aanhoudt, laad dan de accu op.

Hoe leeg ik de stofopvangbak?

Richt de zuiginlaat naar beneden, draai de capsule in de richting van de pijl en trek deze voorzichtig los. Gooi het stof weg en reinig indien nodig het filter. Plaats de capsule terug door de markeringen uit te lijnen en te draaien totdat deze vastklikt.

Kan ik de stofzuiger met de cycloonafscheider gebruiken?

Ja, de cycloonafscheider is een optioneel accessoire dat de hoeveelheid stof in de opvangbak vermindert. Het wordt op de zuiginlaat bevestigd. Leeg het stofreservoir van de cycloon wanneer het de volle lijn bereikt.

Hoe vervang ik de geïntegreerde accu?

Verwijder het achterdeksel, schuif de accu halfweg, koppel de draden los door op de connector te drukken en verwijder de accu volledig. Volg de omgekeerde procedure om een nieuwe accu te installeren. Gebruik alleen originele Makita-accu's.

Wat zijn de belangrijke veiligheidsmaatregelen?

Niet blootstellen aan regen, geen brandbare vloeistoffen opzuigen, niet gebruiken met een beschadigde accu, kinderen op afstand houden en het apparaat uitschakelen voor onderhoud. Gebruik alleen aanbevolen accessoires.

Hoe bewaar ik de stofzuiger?

Na gebruik, vergrendel het mondstuk en hang de stofzuiger aan een muurhaak. U kunt hem ook plat opbergen. Vermijd hem tegen de muur te zetten zonder ondersteuning om vallen te voorkomen.

Wat te doen als de stofzuiger niet start?

Controleer of de accu is opgeladen. Als het laadlampje knippert of brandt, is de accu mogelijk leeg of oververhit. Laad hem op of laat hem afkoelen. Als het probleem aanhoudt, neem dan contact op met een erkend Makita-servicecentrum.

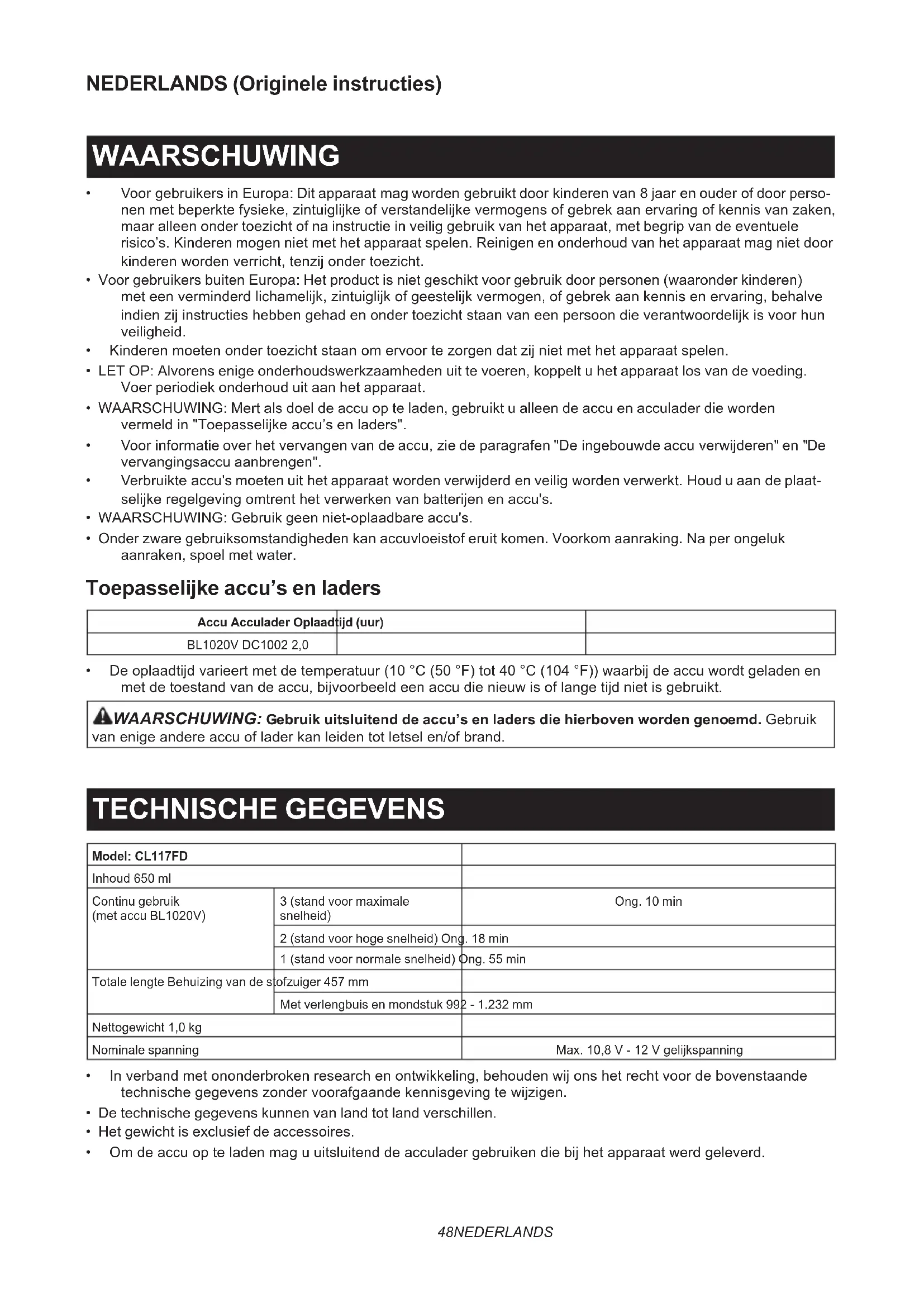

GEBRUIKSAANWIJZING CL117FD MAKITA

• Voor gebruikers in Europa: Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder of door personen met beperkte fysieke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring of kennis van zaken, maar alleen onder toezicht of na instructie in veilig gebruik van het apparaat, met begrip van de eventuele risico's. Kinderen mogen niet met het apparaat spelen. Reinigen en onderhoud van het apparaat mag niet door kinderen worden verricht, tenzij onder toezicht.
• Voor gebruikers buiten Europa: Het product is niet geschikt voor gebruik door personen (waaronder kinderen) met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, behalve indien zij instructies hebben gehad en onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.
• LET OP: Alvorens enige onderhoudswerkzaamheden uit te voeren, koppelt u het apparaat los van de voeding. Voer periodiek onderhoud uit aan het apparaat.
• WAARSCHUWING: Mert als doel de accu op te laden, gebruikt u alleen de accu en acculader die worden vermeld in "Toepasselijke accu's en laders".
• Voor informatie over het vervangen van de accu, zie de paragrafen "De ingebouwde accu verwijderen" en "De vervangingsaccu aanbrengen".
• Verbruikte accu's moeten uit het apparaat worden verwijderd en veilig worden verwerkt. Houd u aan de plaatselijke regelgeving omtrent het verwerken van batterijen en accu's.
• WAARSCHUWING: Gebruik geen niet-oplaadbare accu's.
• Onder zware gebruiksomstandigheden kan accuvloeistof eruit komen. Voorkom aanraking. Na per ongeluk aanraken, spoel met water.

Toepasselijke accu's en laders

Accu Acculader Oplaadtijd (uur)
BL1020V DC1002 2,0

- De oplaadtijd varieert met de temperatuur (10 °C (50 °F) tot 40 °C (104 °F)) waarbij de accu wordt geladen en met de toestand van de accu, bijvoorbeeld een accu die nieuw is of lange tijd niet is gebruikt.

⚠ WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.

TECHNISCHE GEGEVENS

Model: CL117FD
Inhoud 650 ml
Continu gebruik (met accu BL1020V)	3 (stand voor maximale snelheid)	Ong. 10 min
	2 (stand voor hoge snelheid) Ong. 18 min
	1 (stand voor normale snelheid) Ong. 55 min
Totale lengte Behuizing van de stofzuiger 457 mm
Nettogewicht 1,0 kg
Nominale spanning		Max. 10,8 V - 12 V gelijkspanning

- In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.

- De technische gegevens kunnen van land tot land verschillen.

- Het gewicht is exclusief de accessoires.

- Om de accu op te laden mag u uitsluitend de acculader gebruiken die bij het apparaat werd geleverd.

- In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen. - De technische gegevens kunnen van land tot land verschillen. - Het gewicht is exclusief de accessoires. - Om de accu op te laden mag u uitsluitend de acculader gebruiken die bij het apparaat werd geleverd.

Symbolen

Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

	Lees de gebruiksaanwijzing.
	De voeding kan worden losgekoppeld
	Alleen voor EU-landenAls gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.Gooi elektrische en elektronische apparaten en accu's niet met het huisvuil weg!In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt.Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.

Gebruiksdoeleinden

Het apparaat is bedoeld om droog stof te verzamelen.

Veiligheidswaarschuwingen voor accustofzuigers

⚠ WAARSCHUWING: BELANGRIJK! LEES VÓÓR GEBRUIK alle veiligheidswaarschuwingen en alle instructies ZORGVULDIG DOOR. Het niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

1. Stel niet bloot aan regen. Bewaar binnenshuis.
2. Sta niet toe dat ermee gespeeld wordt. Let goed op bij gebruik door of in de buurt van kinderen.
3. Gebruik uitsluitend zoals beschreven in deze gebruiksaanwijzing. Gebruik uitsluitend hulpstukken aanbevolen door de fabrikant.

4. Gebruik nooit met een beschadigde accu. Als het apparaat niet werkt zoals het zou moeten werken, is gevallen, is beschadigd, buiten heeft gelegen of in het water is gevallen, stuurt u het terug naar een servicecentrum.

5. Hanteer het apparaat niet met natte handen.

6. Steek geen voorwerpen in de openingen. Gebruik het apparaat niet wanneer een open- ning verstopt zit, houd het apparaat vrij van stof, pluizen, haar en alles wat de luchtdoor- stroming kan hinderen.

7. Houd haar, loshangende kleding, vingers en alle lichaamsdelen uit de buurt van de openingen en bewegende delen.

8. Schakel alle bedieningselementen uit alvorens de accu eraf te halen.

9. Wees extra voorzichtig bij het stofzuigen op een trap.

10. Zuig geen ontvlambare of brandbare vloeistoffen, zoals benzine, op en gebruik het apparaat niet op plaatsen waar deze aanwezig kunnen zijn.

11. Gebruik voor het opladen uitsluitend de acculader die door de fabrikant werd geleverd.

12. Zuig niets op dat brandt of rookt, zoals sigaretten, lucifers of hete as.

13. Gebruik het apparaat niet zonder dat de stofzak en/of filters zijn aangebracht.

14. Laad de accu niet buitenshuis op.

15. Laad uitsluitend op met de acculader die wordt gespecificeerd door de fabrikant. Een acculader die geschikt is voor een bepaald type accu, kan brandgevaar opleveren indien gebruikt met een ander type accu.

16. Gebruik apparaten uitsluitend met de daarvoor bestemde accu's. Gebruik van andere accu's kan gevaar voor letsel of brandgevaar opleveren.

17. Als de accu niet wordt gebruikt, houdt u deze uit de buurt van metalen voorwerpen zoals paperclips, muntgeld, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die een kortsluiting kunnen veroorzaken tussen de occupolen.

18. Onder zware gebruiksomstandigheden kan vloeistof uit de accu komen. Voorkom aanraking. Als aanraking per ongeluk zich voordoet, spoelt u met water.

19. Gebruik geen accu of apparaat die/dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.

20. Stel een accu of apparaat niet bloot aan vuur of buitensporige temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen een explosie veroorzaken.

21. Volg alle oplaadinstructies en laad de accu of het apparaat niet op buiten het temperatuurbereik vermeld in de instructies. Verkeerd opladen of bij een temperatuur buiten het vermelde bereik, kan de accu beschadigen en de kans op brand vergroten.

22. Laat bekendheid met gereedschappen door veelvuldig gebruik er niet toe leiden dat u gemakzuchtig wordt en de veiligheidsprincipes voor het werken met gereedschappen negeert. Een ondoordachte handeling kan in een fractie van een seconde leiden tot ernstig letsel.

BEWAAR DEZE INSTRUCTIES.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN

1. Lees deze gebruiksaanwijzing en die van de acculader voor gebruik aandachtig door.
2. Zuig de volgende stoffen niet op:

— Hete stoffen, zoals brandende sigaretten of gloeiend hete metaaldeeltjes veroorzaakt door het schuren/slijpen van metaal
— Brandbare stoffen, zoals benzine, thinner, wasbenzine, kerosine of verf
— Explosieve stoffen, zoals nitroglycerine
— Ontvlambare stoffen, zoals aluminium, zink, magnesium, titanium, fosfor of celluloid
— Nat vuil, water, olie en dergelijk
— Harde stukjes met scherpe randen, zoals houtsnippers, metaaldeeltjes, steentjes, glasstukjes, spijkers, punaises of scheermesjes
— Poeder dat klontert, zoals cement of toner
— Geleidend stof, zoals metaalvijlsel of koolstofpoeder
— Zeer fijn stof, zoals cementpoeder Een dergelijk gebruik kan leiden tot brand, persoonlijk letsel en/of materiële schade.

1. Stop onmiddellijk met het gebruik als u iets abnormaals opmerkt.
2. Als u de stofzuiger laat vallen of ergens tegenaan stoot, controleert u zorgvuldig op barsten of beschadigingen voordat u deze weer gebruikt.
3. Laad de stofzuiger niet op vlakbij gevaarlijke, brandbare materialen, zoals benzine, gas, verf en lijm.
4. Laad de stofzuiger niet op bovenop papier, doeken, tapijt, vinyl, enz. Hierdoor kan brand ontstaan.
5. Laad de stofzuiger niet op een stoffige locatie op.
6. Verzeker u ervan dat niemand eronder staat wanneer u de stofzuiger op een hoge locatie gebruikt.
7. Houd uit de buurt van fornuizen en verwarmingsbronnen.
8. Blokkeer de inlaatopening en de ventilatieopeningen niet.

BEWAAR DEZE INSTRUCTIES.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

VOOR EEN INGEBOUWDE ACCU

1. Alvorens de ingebouwde accu te gebruiken, leest u alle instructies en waarschuwingstickers op (1) de acculader, (2) de accu en (3) het product dat de accu gebruikt.
2. Haal de ingebouwde accu niet uit elkaar.
3. Als de gebruiksduur aanzienlijk kort is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Er bestaat kans op oververhitting,

met gevaar voor brand of zelfs een explosie.

1. Als elektrolyt in uw ogen komt, spoelt u ze onmiddellijk uit met schoon water en raadpleegt u een arts. Uw gezichtsvermogen zou ernstig aangetast kunnen worden.
2. Sluit de ingebouwde accu niet kort:

(1) Raak de contacten nooit aan met enig geleidend materiaal.
(2) Bewaar de ingebouwde accu niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, munten, enz.
(3) Stel de ingebouwde accu niet bloot aan water of regen. Kortsluiting van de accu kan leiden tot een hoge stroomsterkte, oververhitting, mogelijke brandwonden en zelfs een defect.

1. Bewaar en gebruik het apparaat en de ingebouwde accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.
2. Werp de ingebouwde accu niet in een vuur, zelfs niet als deze al ernstig beschadigd of helemaal versleten is. De ingebouwde accu kan in een vuur exploderen.
3. Wees voorzichtig dat u de accu niet laat vallen en hem niet blootstelt aan schokken of stoten.
4. Gebruik nooit een beschadigde ingebouwde accu.
5. De bijgeleverde lithiumionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen. Wanneer u de accu wilt weggooien, verwijdert u de accu uit het apparaat en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.
6. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen.

BEWAAR DEZE INSTRUCTIES.

Tips voor een maximale levensduur van de accu

1. Laad de ingebouwde accu op voordat hij volledig ontladen is. Stop het gebruik van het apparaat en laad de ingebouwde accu op telkens wanneer u vaststelt dat het vermogen van het apparaat i afgenomen.
2. Laad nooit een volledig opgeladen ingebouwde accu op. Te lang opladen verkort de levensduur van de accu.
3. Laad de ingebouwde accu op bij een omgevingstemperatuur van 10 °C t/m 40 °C. Laat een warme ingebouwde accu eerst afkoelen voordat u deze oplaadt.
4. Laad de ingebouwde accu ieder half jaar op als u het apparaat gedurende een lange tijd niet gebruikt.

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Controleer altijd of het apparaat is uitgeschakeld alvorens de functies van het apparaat te controleren of af te stellen.

De ingebouwde accu opladen

ALET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het product en de lader van Makita.
⚠LET OP: Trek na het opladen altijd de oplaadstekker uit de oplaadaansluiting van de stofzuiger.
ALET OP: Laat de acculader niet aangesloten op de netvoeding nadat het apparaat is losgekoppeld. Kleine kinderen kunnen de stroomvoerende stekker in hun mond steken en letsel oplopen.

Laad de stofzuiger op voordat deze voor het eerst wordt gebruikt of wanneer deze gedurende een lange tijd niet is opgeladen. Steek de oplaadstekker in de oplaadaansluiting en steek daarna de stekker van de acculader in het stopcontact.

▶ Fig.1: 1. Laadstekker 2. Laadaansluiting

Het accuvoedingslampje gaat branden en het opladen begint. Nadat het opladen klaar is, gaat het lampje uit. Voor meer informatie, raadpleegt u de gebruiksaanwijzing van de acculader.

▶ Fig.2: 1. Accuvoedingslampje

KENNISGEVING: Als de accu of stofzuiger is blootgesteld aan extreme temperaturen, knippert het accuvoedingslampje en de kan accu niet worden opgeladen.

OPMERKING: De stofzuiger kan niet worden gebruikt tijdens het opladen. Om de stofzuiger in te schakelen, trekt u de stekker van de acculader uit het stopcontact, trekt u de oplaadstekker uit de stofzuiger en drukt u op de AAN-/snelheidsinstelknop.

OPMERKING: Onder de volgende omstandigheden heeft de accu het einde van zijn levensduur bereikt (of is beschadigd/heeft een storing). Trek de stekker van de acculader uit het stopcontact en vervang daarna de accu.

• Het accuvoedingslampje gaat uit vlak nadat u begint met het opladen van de stofzuiger.
• De stofzuiger werkt slechts gedurende een periode korter dan de helft van de normale gebruiksduur nadat de accu volledig is opgeladen.

OPMERKING: De accu kan maximaal ongeveer 500 keer worden opgeladen. Het aantal keer dat de accu kan worden opgeladen hangt af van de omstandigheden waaronder de accu is opgeladen en ontladen.

De trekkerschakelaar gebruiken

ALET OP: Schakel de stofzuiger altijd na elk gebruik uit om beschadiging van de stofzuiger te voorkomen en om de levensduur van de accu's te verlengen.

Om de stofzuiger in te schakelen, drukt u gewoon op de AAN-/snelheidsinstelknop. Om uit te schakelen, drukt u op de UIT-knop.

U kunt de snelheid van de stofzuiger in drie standen instellen door op de AAN-/snelheidsinstelknop te drukken.

Na de eerste druk op deze knop staat de stofzuiger in de stand voor hoge snelheid, na de tweede druk staat hij in de stand voor maximale snelheid, en na de derde druk in de stand voor normale snelheid. Bij elke druk op deze knop wordt de hoog/maximaal/normaal-cyclus stapsgewijs doorlopen.

▶ Fig.3: 1. AAN-/snelheidsinstelknop 2. UIT-knop

Accuvoedingslampje

Als de resterende acculading laag is, knippert het accuvoedingslampje.

Als de resterende acculading nog lager wordt, stopt de stofzuiger en brandt het accuvoedingslampje gedurende ongeveer 10 seconden. Laad in dat geval de accu op.

Ook wanneer de accu overbelast of oververhit is, stopt de stofzuiger en brandt het accuvoedingslampje gedurende ongeveer 10 seconden. Wanneer het lampje brandt, kan de stofzuiger niet worden bediend.

▶ Fig.4: 1. Accuvoedingslampje

OPMERKING: Het moment waarop het accuvoedingslampje gaat knipperen of branden is afhankelijk van de temperatuur op de werkplek en de staat van de accu.

De lamp inschakelen

⚠ LET OP: Kijk niet direct in het lamplicht of in de lichtbron.

Om de lamp in te schakelen, drukt u op de AAN-/snel-heidsinstelknop. Druk op de UIT-knop om de lamp uit te schakelen. Terwijl de stofzuiger is ingeschakeld, brandt de lamp.

▶ Fig.5: 1. AAN-/snelheidsinstelknop 2. UIT-knop (OFF) 3. Lamp

MONTAGE

ALET OP: Controleer altijd of het apparaat is uitgeschakeld alvorens enige werkzaamheden aan het apparaat uit te voeren.

ALET OP: Verzeker u ervan dat de filters correct in de stofzuiger worden aangebracht. Als in een filter gaten zitten of het die niet correct is aangebracht, kan stof binnendringen in het motorhuis. Dit kan leiden tot een storing of brand in de motor.

Beschrijving van de onderdelen

Hoogwaardig filter en frame met sponsfilter

▶ Fig.6: 1. Beker 2. Hoogwaardig filter 3. Frame met sponsfilter

OPMERKING: U kunt een hoogwaardig filter gebruiken met of zonder een frame van origineel ontwerp.

Voorfilter of hoogwaardig filter en HEPA-filter

Optioneel accessoire

▶ Fig.7: 1. Beker 2. Voorfilter 3. Hoogwaardig filter 4. HEPA-filter

KENNISGEVING: Gebruik een hoogwaardig filter niet met andere filters (optioneel accessoire). Het hoogwaardige filter kan dan mogelijk niet meer vanaf de stofzuiger worden verwijderd.

OPMERKING: Bij gebruik van een optioneel voorfilter met een HEPA-filter mag u geen andere filters over het HEPA-filter heen plaatsen. Als u het voorfilter en andere filters tegelijkertijd over het HEPA-filter heen plaatst, kan de zuigkracht afnemen.

OPMERKING: Bij gebruik van een hoogwaardige filter met een HEPA-filter, moet u het frame in het hoogwaardige filter bevestigen.

ALET OP: Leeg de stofzuiger voordat deze te vol raakt omdat dan de zuigkracht afneemt.
⚠LET OP: Vergeet niet ook het stof binnenin de stofzuiger zelf te verwijderen. Als u dit nalaat, kan het filter verstopt raken of de motor beschadigd raken.

Om het stof dat aan het filter kleeft in de beker te laten vallen, tikt u met uw hand 4 of 5 keer tegen de beker.

Richt de zuigmond omlaag, draai de beker in de richting van de pijl zoals aangegeven in de afbeelding, en haal de beker langzaam en recht eraf.

▶ Fig.10: 1. Beker 2. Zuigmond

OPMERKING: Wanneer de beker eraf wordt gehaald, kan het stof eruit vallen, dus plaatst u eerst een afvalzak onder de beker.

Verwijder het verzamelde stof uit de binnenkant van de beker en het hoogwaardige filter.

Verdraai het hoogwaardige filter in de richting van de pijl om de bevestigingslip los te maken van de behuizing van de stofzuiger, en trek vervolgens het hoogwaardige filter eraf.

▶ Fig.12: 1. Bevestigingslip

OPMERKING: Bij gebruik van het voorfilter, volgt u ook de bovenstaande procedure.

Verwijder het fijne stof en tik er voorzichtig tegen om het stof los te maken uit het hoogwaardige filter.

HEPA-filter

Optioneel accessoire

Trek het HEPA-filter uit het voorfilter of hoogwaardige filter. Verwijder het fijne stof uit het HEPA-filter.

▶ Fig.13: 1. HEPA-filter 2. Hoogwaardig filter 3. Voorfilter

In elkaar zetten

Breng het hoogwaardig filter aan. Let er daarbij op het hoogwaardige filter te verdraaien zodat de bevestigingslip goed vergrendeld wordt in de behuizing van de stofzuiger.

OPMERKING: Verzeker u ervan dat het hoogwaardig filter stevig vastzit in de behuizing van de stofzuiger.

KENNISGEVING: Verzeker u ervan het hoogwaardige filter vóór gebruik correct aan te brengen. Als het hierna beschreven probleem zich voordoet, brengt u het filter opnieuw en correct aan om het probleem op te lossen.

Bevestig de beker. Lijn de markering op de beker uit met de markering op de handgreep en verdraai de beker daarna stevig in de richting van de pijl tot hij wordt vergrendeld.

▶ Fig.16: 1. Merkteken 2. Handgreep 3. Beker

OPMERKING: Verwijder het stof altijd tijdig omdat de zuigkracht lager wordt wanneer er te veel stof in de stofzuiger zit.

Voorbeelden van problemen

De bevestigingslip van het hoogwaardige filter is niet goed vergrendeld in de gleuf in de behuizing van de stofzuiger.

▶ Fig.17: 1. Bevestigingslip 2. Gleuf in de behuizing van de stofzuiger

Het frame/HEPA-filter aanbrengen en verwijderen

Optioneel accessoire

Voor het frame en sponsfilter

Om het frame te verwijderen, duwt u de onderkant van de stangen van het frame met uw vingers omhoog zodat de gleuf ervan los komt van het uitsteeksel in de stofzuiger. Verwijder daarna het sponsfilter.

Om het aan te brengen, lijnt u de gleuven in het frame uit met de uitsteeksels in de stofzuiger en duwt u tot het vastklikt.

Breng het sponsfilter tussen de stangen door aan op zijn oorspronkelijke plaats.

Voor het HEPA-filter

Bij het aanbrengen van het HEPA-filter, steekt u het HEPA-filter in het voorfilter of het hoogwaardige filter. Verdraai dit daarna om het te bevestigen. Om het te verwijderen, volgt u de procedurestappen voor het aanbrengen in de omgekeerde volgorde.

▶ Fig.19: 1. HEPA-filter 2. Voorfilter 3. Bevestigingslip

OPMERKING: Verzeker u ervan dat de bevestigingslippen goed zijn vergrendeld in de behuizing van de stofzuiger.

OPMERKING: Verzeker u ervan dat het hoogwaardig filter stevig vastzit in de behuizing van de stofzuiger.

BEDIENING

ALET OP: Houd tijdens gebruik van de stofzui- ger uw gezicht uit de buurt van het luchtrooster. Als vreemde voorwerpen in iemands ogen worden geblazen, kan dat leiden tot persoonlijk letsel.

De hulpstukken van de stofzuiger aanbrengen en verwijderen

⚠LET OP: Controleer na het aanbrengen van een hulpstuk of dit stevig is aangebracht. Als het hulpstuk niet correct is aangebracht, kan het eraf vallen en persoonlijk letsel veroorzaken.

ALET OP: Wees voorzichtig dat u uw hand niet tegen de muur, enz. stoot bij het verwijderen van een hulpstuk.

Bij gebruik van een hulpstuk met vergrendelfunctie

Om een hulpstuk aan te brengen, steekt u deze in de zuigmond van de stofzuiger totdat hij vastklikt. Verzeker u ervan dat het hulpstuk vergrendeld is.

▶ Fig.21: 1. Zuigmond 2. Hulpstuk met vergrendelfunctie 3. Haak 4. Ontgrendelknop

KENNISGEVING: Bij het aanbrengen van het hulpstuk met vergrendelfunctie, moet u de ont-grendelknop op de stofzuiger uitlijnen met de haak op het hulpstuk. Als deze niet uitgelijnd zijn, zal het hulpstuk niet vergrendeld worden en kan deze van de stofzuiger af vallen.

Om het hulpstuk te verwijderen, trekt u het van de stofzuiger af terwijl u de ontgrendelknop ingedrukt houdt.

▶ Fig.22: 1. Ontgrendelknop 2. Hulpstuk met vergrendelfunctie

Bij gebruik van een hulpstuk zonder vergrendelfunctie

LET OP: Om een hulpstuk zonder vergrendelfunctie aan te brengen, steekt u het in de zuigmond van de stofzuiger door het te draaien, zoals aangegeven in de afbeelding. Om het hulpstuk eraf te halen, maakt u het los van de stofzuiger door het te draaien, zoals aangegeven in de afbeelding. Draai het hulpstuk niet in de tegenovergestelde richting van de richting aangegeven in de afbeelding omdat hierdoor de beker los kan raken van de stofzuiger.

▶ Fig.23

De lengte van de telescoopbuis met knop afstellen

Optioneel accessoire

Houd de schuifknop naar voren of naar achteren geschoven om de vergrendeling te ontgrendelen. Trek de schuifbuis uit tot de gewenste lengte. Laat daarna de schuifknop los om de schuifbuis in die stand te vergrendelen.

▶ Fig.24: 1. Schuifknop 2. Schuifbuis

OPMERKING: Voor een stevige vergrendeling duwt/trekt u de schuifbuis iets in/uit nadat u de schuif-knop hebt losgelaten zodat de vergrendeling goed aangrijpt.

▶ Fig.25

Schoonmaken (zuigen)

Mondstuk

Bevestig het mondstuk voor het schoonmaken van tafels, bureaus, meubels, enz. Het mondstuk kan eenvoudig op de stofzuiger worden geplaatst.

▶ Fig.26: 1. Mondstuk

Mondstuk + verlengbuis

De verlengbuis past tussen het mondstuk en de stofzuigermond. Deze werkwijze is handig bij het stofzuigen van de grond terwijl u rechtop staat.

▶ Fig.27: 1. Behuizing van de stofzuiger 2. Verlengbuis 3. Mondstuk

Hoekmondstuk

Bevestig het hoekmondstuk voor het stofzuigen in hoeken en spleten van meubels of in auto's.

▶ Fig.28: 1. Hoekmondstuk 2. Behuizing van de stofzuiger

U kunt het hoekmondstuk opbergen in de mondstukhouder.

▶ Fig.29: 1. Mondstukhouder 2. Hoekmondstuk

ALET OP: Wees voorzichtig dat uw vinger(s) niet bekneld raakt/raken tussen het hoekmondstuk en de mondstukhouder. Beknelde vinger(s) kan/kunnen tot letsel leiden.

Hoekmondstuk + verlengbuis

In kleine ruimten waar de stofzuiger zelf niet in past, of op hoge plaatsen die moeilijk te bereiken zijn, gebruikt u deze werkwijze.

▶ Fig.30: 1. Hoekmondstuk 2. Verlengbuis 3. Behuizing van de stofzuiger

Stofzuigen zonder mondstuk

U kunt poeder en stof opzuigen zonder een mondstuk.

▶ Fig.31

Voor het opzuigen van stof vanaf een vloer terwijl u rechtop staat, is het handig om de verlengbuis aan te brengen op de stofzuiger.

▶ Fig.32: 1. Verlengbuis

ONDERHOUD

ALET OP: Verzeker u er altijd van dat het gereedschap is uitgeschakeld voordat u een inspectie of onderhoud uitvoert.
ALET OP: Verzeker u ervan dat de filters correct in de stofzuiger worden aangebracht. Als in een filter gaten zitten of het die niet correct is aangebracht, kan stof binnendringen in het motorhuis. Dit kan leiden tot een storing of brand in de motor.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, overig onderhoud en afstellingen te worden uitgevoerd door een door Makita erkend servicecentrum of het fabrieksservicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Na gebruik

Wanneer u de stofzuiger opbergt of oplaadt, vergrendelt u het mondstuk en hangt u de stofzuiger op aan een haak die in de winkel verkrijgbaar is.

▶ Fig.33

ALET OP: Als u de stofzuiger tegen een muur laat leunen zonder enige andere steun, kan de stofzuiger omvallen waardoor persoonlijk letsel of schade aan de stofzuiger kan ontstaan.

▶ Fig.34

Schoonmaken

KENNISGEVING: Blaas stof dat op de stofzuiger en filters zit er niet af met behulp van een persluchtpistool. Hierdoor kan het stof in het huis komen en een defect veroorzaken.

KENNISGEVING: Nadat de filters zijn gewassen, droogt u ze grondig voordat u ze gebruikt.

Onvoldoende gedroogde filters kunnen leiden tot slecht zuigen en de levensduur van de motor verkorten.

KENNISGEVING: Nadat de filters en het sponsfilter zijn gereinigd, vergeet u niet ze weer aan te brengen vóór gebruik. Als u de stofzuiger gebruikt zonder de filters en het sponsfilter, zal het stof binnendringen in het motorhuis en een defect veroorzaken.

Behuizing van de stofzuiger

Veeg regelmatig de buitenkant (behuizing) van de stofzuiger schoon met een in zeepwater bevochtigde doek. Maak tevens de stofzuigermond en de filterbevestigingsplaats schoon.

▶ Fig.35

Hoogwaardig filter

Was het filter in zeepwater als deze verstopt zit met stof en de zuigkracht van de stofzuiger is afgenomen. Droog het goed alvorens weer te gebruiken.

▶ Fig.36

HEPA-filter

Optioneel accessoire

KENNISGEVING: Schrob of kras het HEPA-filter niet met harde voorwerpen, zoals een borstel of een schuurspons.

Een verstopt HEPA-filter veroorzaakt slechte zuigprestaties. Maak het filter regelmatig schoon.

Was af en toe het HEPA-filter in water, spoel het en laat het goed drogen in de schaduw voordat u het weer gebruikt. Was het filter nooit in een wasmachine.

▶ Fig.37

Sponsfilter

Wanneer het sponsfilter vuil is geworden, maakt u het als volgt schoon.

1. Verwijder het filter.
2. Trek het sponsfilter tussen de stangen door eruit.
3. Maak het sponsfilter schoon door het te kloppen of te wassen. Als u het wast, droogt u het goed alvorens het te gebruiken.
4. Plaats het sponsfilter tussen de stangen door op zijn oorspronkelijke plaats. Zorg ervoor dat elke onderrand van een stang het sponsfilter op zijn plaats gedrukt houdt en er geen opening zit tussen het sponsfilter en de stofzuigermond.

▶ Fig.38: 1. Sponsfilter 2. Onderrand van stang

Het mondstuk reinigen

Wanneer de borstel van het mondstuk stoffig is geworden, verwijdert u het stof met behulp van plakband.

▶ Fig.39: 1. Borstel

Muurbevestiging voor de accustofzuiger

Optioneel accessoire

OPMERKING: De schroef voor bevestiging van de houder is niet bijgeleverd. Bereid een schroef voor die geschikt is voor het materiaal waarin hij wordt geschroefd.

Bevestig de muurbevestiging voor de accustofzuiger

op een massieve houten wand, balk of pilaar waaraan de muurbevestiging voor de accustofzuiger stevig kan worden bevestigd. Verzeker u er altijd van dat de muurbevestiging voor de accustofzuiger stevig bevestigd is voordat u de stofzuiger erin hangt.

▶ Fig.40: 1. Muurbevestiging voor de accustofzuiger 2. Stekker

⚠ LET OP: Hang de stofzuiger niet met geweld in de muurbevestiging en hang er geen ander apparaat in dan de stofzuiger.

OPMERKING: Wanneer u de stofzuiger niet oplaadt, kan de stekker worden opgeborgen op de muurbevestiging voor de accustofzuiger, zoals aangegeven in de afbeelding.

Problemen oplossen

Alvorens om reparatie te verzoeken, controleert u de volgende punten.

Symptoom Mogelijke oorzaak Mogelijke oplossing
Geringe zuigkracht Zit de beker vol stof? Gopi het stof in de beker weg.
		Zit het filter verstopt? Reinig of was het filter.
		Is de accu leeg? Laad de accu op.
Apparaat werkt niet Is de accu leeg? Laad de accu op.
Lawaai en trillingen Zit het filter verstopt? Reinig of was het filter.
		Is het mondstuk, de buis of de zuigmond van het apparaat verstopt?
		Wordt het mondstuk, de pijp of de zuig-mond geblokkeerd?

KENNISGEVING: Probeer de stofzuiger niet zelf te repareren.

De stofzuiger weggooien

In deze stofzuiger zit een lithiumionaccu. Haal deze er altijd uit voordat u de stofzuiger weggooit.

De ingebouwde accu verwijderen

ALET OP: Raak de contacten nooit aan met enig geleidend materiaal.
⚠ LET OP: Bewaar de accueenheid niet op een plaats waar deze in aanraking kan komen met andere metalen voorwerpen, zoals spijkers, mun- ten, enz.
⚠ LET OP: Stel de accueenheid niet bloot aan water of regen.
⚠ LET OP: Haal de accueenheid niet uit elkaar.
⚠ LET OP: De stofzuiger moet worden losgekoppeld van de netvoeding wanneer de accu wordt verwijderd.
⚠ LET OP: Houd het apparaat en de accueenheid stevig vast tijdens het verwijderen en aanbrengen van de accueenheid. Als u dit niet doet, kunnen deze uit uw handen glippen waardoor het apparaat en de accueenheid kunnen worden beschadigd of persoonlijk letsel kan ontstaan.
ALET OP: Wees voorzichtig dat uw vinger(s) niet bekneld raakt/raken tussen de stofzuiger, het achterdeksel en de accueenheid tijdens het verwijderen en aanbrengen van de accueenheid. Beknelde vinger(s) kan/kunnen tot letsel leiden.

1. Om het achterdeksel te verwijderen, duwt u dit in

de richting van de pijl.

▶ Fig.41: 1. Achterdeksel

1. Schuif de ingebouwde accu er half uit. Koppel de aansluitdraden los van de accu door de accu iets terug te duwen terwijl u op de stekker drukt in de richting van de pijl, zoals aangegeven in de afbeelding.

▶ Fig.42: 1. Stekker 2. Aansluitdraden

1. Schuif daarna de accueenheid er helemaal uit.

▶ Fig.43: 1. Accueenheid

1. Plaats de verwijderde accueenheid in een kartonnen doos zodat hij niet kan worden kortgesloten.

De vervangingsaccu aanbrengen

Om de vervangingsaccu aan te brengen, volgt u de verwijderingsprocedure in omgekeerde volgorde.

ALET OP: Geleid de draden zodanig dat deze volledig binnenin de stofzuiger zijn opgeborgen voordat u het achterdeksel terugplaatst in zijn oorspronkelijke positie. Als u dit niet doet, kunnen de draden beschadigd worden.

▶ Fig.44

Nadat de accu is aangebracht (zie "TECHNISCHE GEGEVENS"), laadt u de accu op voordat u hem gebruikt.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makitaapparaat dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Verlengbuis
• Mondstuk
  • Mondstuk voor tapijt
  • Boekenplankborstel
  • Hoekmondstuk
• Ronde borstel
• Flexibele slang
• Filter
• Voorfilter
  • Hoogwaardig filter
• HEPA-filter
  • Stoelmondstuk
• Spleetmondstuk
  • Cycloonhulpstuk

- Muurbevestiging voor de accustofzuiger

- Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het apparaat als standaard toebehoren. Deze kunnen van land tot land verschillen.

Cycloonhulpstuk

Optioneel accessoire

▶ Fig.45: 1. Ontgrendelknop 2. Haak 3. Verlengbuis 4. Cycloonhulpstuk 5. Zuigmond

Over het cycloonhulpstuk

Als u de stofzuiger gebruikt met het cycloonhulpstuk aangebracht, wordt de hoeveelheid stof verlaagd die in de beker terecht komt, wat helpt om de afname van de zuigkracht te voorkomen. Bovendien is het schoonma- ken na gebruik ook eenvoudig.

⚠ LET OP: Controleer altijd of het apparaat is uitgeschakeld alvorens enige werkzaamheden aan het apparaat uit te voeren.

LET OP: Reinig het gaasfilter van het cycloon-hulpstuk en de filters van de stofzuiger wanneer deze verstopt raken. Als u hem blijft gebruiken terwijl deze verstopt zijn, kan dat leiden tot warm worden en rook.

KENNISGEVING: Wanneer het cycloonhulpstuk is aangebracht, mag u de stofzuiger niet in een horizontale of omhoog gerichte stand gebruiken. Als u dat toch doet, kan het gaasfilter verstopt raken.

KENNISGEVING: Gebruik de stofzuiger altijd met de filters aangebracht, ook wanneer u het cycloonhulpstuk gebruikt. Als u de stofzuiger gebruikt zonder dat de filters zijn aangebracht, kan een storing optreden in de motor.

OPMERKING: Controleer vóór gebruik of het cycloonhulpstuk, de stofzuiger en de verlengbuis goed zijn vergrendeld.

OPMERKING: Maak de stofopvangdoos van het cycloonhulpstuk en de beker van de stofzuiger leeg wanneer stof zich heeft opgehoopt. Als u hem blijft gebruiken, zal dat leiden tot een lagere zuigkracht.

OPMERKING: U kunt ook het cycloonhulpstuk gebruiken zonder de vergrendelingsfunctie.

OPMERKING: Om het cycloonhulpstuk aan te brengen of te verwijderen, raadpleegt u het tekstdeel "De hulpstukken van de stofzuiger aanbrengen en verwijderen".

Het stof weggooien

Wanneer het stof zich heeft opgehoopt tot aan de 'vol'-lijn op de stofopvangdoos, volgt u de onderstaande procedure en gooit u het stof weg.

1. Houd de stofopvangdoos stevig vast, houd de twee knoppen ingedrukt en verwijder de stofopvangdoos.
   ▶ Fig.46: 1. 'Vol'-lijn 2. Stofopvangdoos 3. Knop (twee plaatsen) 4. Gaasfilter
2. Gooi het stof in de stofopvangdoos weg en verwijder alle stof en poeder die vastzit op het oppervlak van

het gaasfilter.

1. Steek de stofopvangdoos helemaal erop totdat de twee knoppen met een klik vergrendelen.

▶ Fig.47: 1. Stofopvangdoos 2. Knop (twee plaatsen)

⚠LET OP: Wees voorzichtig dat uw vingers niet bekneld raken tussen de stofopvangdoos en het cycloonhuis tijdens het in elkaar zetten.

OPMERKING: Als de zuigkracht niet is hersteld nadat het stof is weggegooid en het gaasfilter is schoongemaakt, controleert u of stof zich heeft opgehoopt in de beker van de stofzuiger of er een verstopping is opgetreden.

OPMERKING: Het stof kan omhoog vliegen wanneer u het weggooit uit het cycloonhulpstuk. Wees voorzichtig zodat het stof niet in uw ogen komt.

Schoonmaken

Wanneer de stofopvangdoos vuil wordt of het gaasfilter verstopt raakt, verwijdert u ze en wast u ze af met water. (Raadpleeg "Het stof weggooien" voor de verwijderingsprocedure.)

KENNISGEVING: Nadat de stofopvangdoos en filters zijn gewassen, droogt u ze grondig voordat u ze gebruikt. Onvoldoende gedroogde onderdelen kunnen een elektrische schok en/of letsel veroorzaken.

Wanneer het gaasfilter erg vuil wordt, reinigt u het aan de hand van de volgende procedure.

1. Draai het gaasfilter zoals aangegeven in de afbeelding en verwijder het terwijl de haken ontgrendeld zijn.

▶ Fig.49: 1. Gaasfilter 2. Haak

1. Verwijder het stof op het gaasfilter en was het daarna met water. Laat het vervolgens goed drogen.

2. Steek het gaasfilter in de voet terwijl de haken zijn uitgelijnd met de openingen. Draai het gaasfilter zoals aangegeven in de afbeelding tot de haken met een klik worden vergrendeld. Verzeker u ervan dat het gaasfilter stevig is aangebracht.
