CL117FD - Kablosuz süpürge MAKITA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Kablosuz Süpürge
Marka	Makita
Model	CL117FD
Hazne Kapasitesi	650 ml
Çalışma Süresi (BL1020V pil ile)	Normal mod: yaklaşık 55 dk Yüksek hız modu: yaklaşık 18 dk Maksimum hız modu: yaklaşık 10 dk
Net Ağırlık	1,0 kg
Toplam Uzunluk	Gövde: 457 mm Uzatma borusu ve ağız ile: 992 - 1 232 mm
Anma Gerilimi	10,8 V - 12 V DC maks.
Pil Türü	Dahili Li-ion, model BL1020V
Şarj Cihazı	DC1002, şarj süresi: 2 sa (10-40 °C arası)
Filtreler	Yüksek performans filtresi, sünger filtre; isteğe bağlı: ön filtre, HEPA filtre
Hız Modları	3 mod (normal, yüksek hız, maksimum hız)
Lamba	Dahili LED, çalışırken yanar
Verilen Aksesuarlar	Dar uç, sürgülü uzatma borusu, yer ağzı; duvar montaj aparatı isteğe bağlı
Kullanım	Sadece kuru toz toplama
Güvenlik	Aşırı ısınma veya aşırı yüklenmede otomatik durma; kısa devre koruması
Bakım	Filtrelerin ve haznenin düzenli temizliği; yıkanabilir (kurutma zorunlu)
Geri Dönüşüm	Ayrı imha için çıkarılabilir Li-ion pil

Sık sorulan sorular - CL117FD MAKITA

CL117FD süpürge nasıl şarj edilir?

Şarj fişini süpürgenin şarj konektörüne takın, ardından şarj cihazını bir prize bağlayın. Şarj göstergesi yanar ve şarj tamamlandığında söner. Yalnızca Makita DC1002 şarj cihazı ve BL1020V pili kullanın.

Emiş hızı nasıl değiştirilir?

Açma/Hız değiştirme düğmesine basarak üç mod arasında geçiş yapın: yüksek hız, maksimum hız, normal hız. Her basışta döngü tekrarlanır.

Yüksek performans filtresi nasıl temizlenir?

Filtreyi süpürgeden çıkarın, tozunu almak için hafifçe vurun veya sabunlu suyla yıkayın. Yeniden takmadan önce tamamen kurutun. Asla benzin veya solvent kullanmayın.

Emiş gücü azalırsa ne yapmalı?

Haznenin dolu veya filtrenin tıkalı olup olmadığını kontrol edin. Hazneyi boşaltın ve filtreyi temizleyin. Sorun devam ederse pili şarj edin.

Toz haznesi nasıl boşaltılır?

Emiş girişini aşağı doğru yönlendirin, kapsülü ok yönünde çevirin ve hafifçe çekerek çıkarın. Tozu atın, gerekirse filtreyi temizleyin. İşaretleri hizalayarak ve kilitleyene kadar çevirerek kapsülü yerine takın.

Süpürge siklon toplayıcı ile kullanılabilir mi?

Evet, siklon toplayıcı, haznedeki toz miktarını azaltan isteğe bağlı bir aksesuardır. Emiş girişine takılır. Siklonun toz haznesi Dolu çizgisine ulaştığında boşaltın.

Dahili pil nasıl değiştirilir?

Arka kapağı çıkarın, pili yarıya kadar kaydırın, konektöre basarak kabloları ayırın, ardından pili tamamen çıkarın. Yedek pil takmak için ters işlemi uygulayın. Yalnızca orijinal Makita pilleri kullanın.

Önemli güvenlik önlemleri nelerdir?

Yağmura maruz bırakmayın, yanıcı sıvıları süpürmeyin, hasarlı pille kullanmayın, çocukları uzak tutun ve bakımdan önce cihazı kapatın. Yalnızca önerilen aksesuarları kullanın.

Süpürge nasıl saklanır?

Kullanımdan sonra ağız başlığını kilitleyin ve süpürgeyi bir duvar askısına asın. Ayrıca düz bir şekilde de saklayabilirsiniz. Düşmeyi önlemek için desteksiz duvara yaslamaktan kaçının.

Süpürge çalışmazsa ne yapmalı?

Pilin şarjlı olduğunu kontrol edin. Şarj göstergesi yanıp sönüyor veya yanıyorsa pil boşalmış veya aşırı ısınmış olabilir. Şarj edin veya soğumaya bırakın. Sorun devam ederse yetkili Makita servis merkezine başvurun.

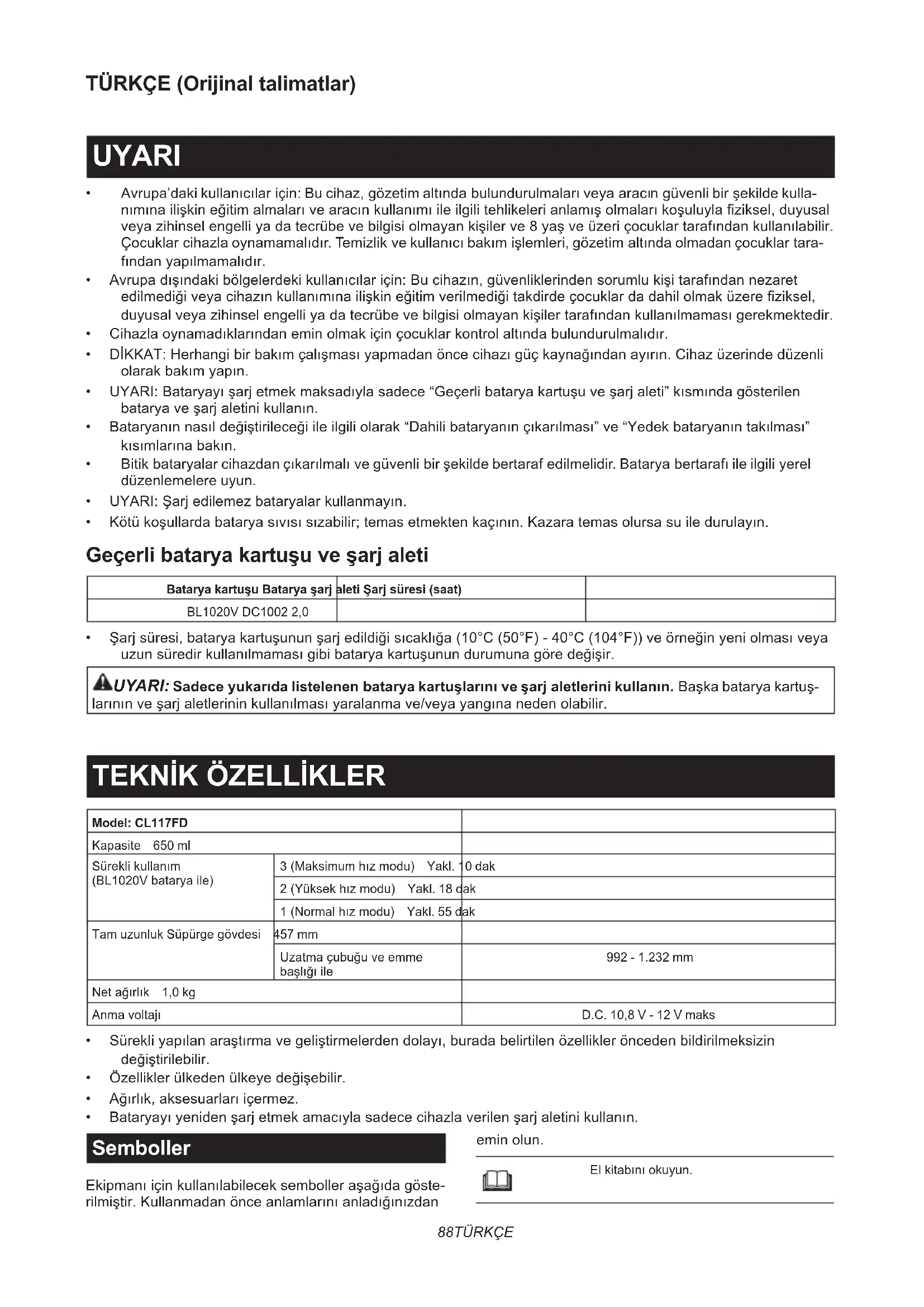

KULLANIM KILAVUZU CL117FD MAKITA

• Avrupa'daki kullanıcılar için: Bu cihaz, gözetim altında bulundurulmaları veya aracın güvenli bir şekilde kullanımına ilişkin eğitim almaları ve aracın kullanımı ile ilgili tehlikeleri anomalies olmaları koşuluyla fiziksel, duyusal veya zihinsel engelli ya da tecrübe ve bilgisi olmayan kişiler ve 8 yaş ve üzeri çocuklar tarafından kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri, gözetim altında olmadan çocuklar tarafından yapılmamalıdır.
• Avrupa dışındaki bölgelerdeki kullanıcılar için: Bu cihazın, güvenliklerinden sorumlu kişi tarafından nezaret edilmediği veya cihazın kullanımına ilişkin eğitim verilmediği takdirde çocuklar da dahil olmak üzere fiziksel, duyusal veya zihinsel engelli ya da tecrübe ve bilgisi olmayan kişiler tarafından kullanılmaması gerekmektedir.
• Cihazla oynamadıklarından emin olmak için çocuklar kontrol altında bulundurulmalıdır.
• DİKKAT: Herhangi bir bakım çalışması yapmadan önce cihazı güç kaynağından ayırın. Cihaz üzerinde düzenli olarak bakım yapın.
• UYARI: Bataryayı şarj etmek maksadıyla sadece “Geçerli batarya kartuşu ve şarj aleti” kısmında gösterilen batarya ve şarj aletini kullanın.
• Bataryanın nasıl değiştirileceği ile ilgili olarak “Dahili bataryanın çıkarılması” ve “Yedek bataryanın takılması” kısımlarına bakın.
• Bitik bataryalar cihazdan çıkarılmalı ve güvenli bir şekilde bertaraf edilmelidir. Batarya bertarafı ile ilgili yerel düzenlemelere uyun.
• UYARI: Şarj edilemez bataryalar kullanmayın.
• Kötü koşullarda batarya sıvısı sizabilir; temas etmekten kaçının. Kazara temas olursa su ile durulayın.

Geçerli batarya kartuşu ve şarj aleti

Batarya kartuşu Batarya şarj aleti Şarj süresi (saat)
BL1020V DC1002 2,0

- Şarj süresi, batarya kartuşunun şarj edildiği sıcaklığa (10°C (50°F) - 40°C (104°F)) ve örneğin yeni olması veya uzun süredir kullanılmaması gibi batarya kartuşunun durumuna göre değişir.

AUYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir.

TEKNİK ÖZELLİKLER

Model: CL117FD
Kapasite 650 ml
Sürekli kullanım (BL1020V batarya ile)	3 (Maksimum hız modu) Yakl. 10 dak
	2 (Yüksek hız modu) Yakl. 18 dak
	1 (Normal hız modu) Yakl. 55 dak
Tam uzunluk Süpürge gövdesi	457 mm
	Uzatma çubuğu ve emme başlığı ile	992 - 1.232 mm
Net ağırlık 1,0 kg
Anma voltajı		D.C. 10,8 V - 12 V maks

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
• Özellikler ülkeden ülkeye değişebilir.
• Ağırlık, aksesuarları içermez.
• Bataryayı yeniden şarj etmek amacıyla sadece cihazla verilen şarj aletini kullanın.

Semboller

Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan

emin olun.

El kitabını okuyun.

Ni-MH Li-ion

Sadece AB ülkeleri için

Ekipmanda tehlikeli bileşenler bulunduğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.

Elektrikli ve elektronik cihazları veya bataryaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.

Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.

Kullanım amacı

Bu cihaz kuru tozları toplamak amacıyla kullanılır.

GÜVENLİK UYARILARI

Akülü süpürge güvenlik uyarıları

⚠UYARI: ÖNEMLİ! KULLANMADAN ÖNCE tüm güvenlik uyarılarını ve tüm talimatları DİKKATLE OKUYUN. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.

1. Yağmura maruz bırakmayın. Kapalı yerde saklayın.
2. Bir oyuncak gibi kullanılmasına izin vermeyin. Çocuklar tarafından veya onların yakınında kullanılırken yakın ilgi gerekir.
3. Sadece bu kılavuzda belirtilen şekilde kullanın. Sadece imalatçının tavsiye ettiği ek parçaları kullanın.
4. Hasarlı batarya ile kullanmayın. Cihaz çalışması gerektiği gibi çalışmıyorsa, yere düşürülmüşse, hasar görmüşse, açık havada bırakılmışsa veya suya düşürülmüşse bir servis merkezine getirin.
5. Cihazı ıslak elle tutmayın.
6. Deliklerin üstüne herhangi bir nesne koymayın. Delikleri tıkalıyken kullanmayın; deliklerden tozları, tiftikleri, kılları ve hava akışını engelleyebilecek her şeyi temizleyin.
7. Saçlarını, bol giysilerinizi ve vücudunuzun tüm kısımlarını deliklerden ve hareketli parçalardan uzak tutun.
8. Bataryayı çıkarmadan önce tüm kontrolleri kapatın.
9. Merdivenlerde temizlik yaparken daha dikkatli olun.
10. Benzin gibi çabuk tutuşan veya yanıcı sıvıları toplamak için veya onların bulunabileceği

yerlerde bu aleti kullanmayın.

1. Pili şarj etmek için sadece imalatçının verdiği şarj aletini kullanın.
2. Sigaralar, kibritler veya sıcak küller gibi yanmakta veya duman çıkarmakta olan herhangi bir şeyi toplamayın.
3. Toz torbası ve/veya filtreler takılı olmadan kullanmayın.
4. Bataryayı açık alanda şarj etmeyin.
5. Sadece üretici tarafından belirtilen şarj aleti ile şarj edin. Bir batarya kutusu için uygun olan şarj cihazı başka bir batarya kutusu ile kullanıldığında yangın riski oluşturabilir.
6. Cihazları sadece özel olarak belirtilen batarya kutuları ile kullanın. Başka batarya kutularının kullanımı yaralanma ve yangın riski oluşturabilir.
7. Batarya kutusu kullanılmadığında; iki terminal arasında bağlantı kurulmasına sebep olabilecek ataç, bozuk para, anahtar, çivi, vida gibi metal nesnelerden ya da küçük metal objelerden uzak tutun.
8. Kötü koşullarda bataryadan sıvı sizabilir; bu sıvıya temas etmeyin. Kaza sonucu temas ederseniz suyla durulayın.
9. Hasar görmüş ya da üzerinde değişiklik yapılmış batarya kutusu veya cihazı kullanmayın. Hasar görmüş ya da üzerinde değişiklik yapılmış bataryalar yangın, patlama ya da yaralanma riski ile sonuçlanan beklenmedik davranışlar sergileyebilir.
10. Batarya kutusunu veya cihazı ateşe ya da aşırı sıcaklıklara maruz bırakmayın. Ateşe ya da 130 °C'nin üzerindeki sıcaklıklara maruz bırakmak patlamaya neden olabilir.
11. Tüm şarj talimatlarına uyun ve batarya kutusu ya da cihazı yönergelerde belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Uygun olmayan bir şekilde ya da belirtilen sıcaklık aralığının dışında şarj etmek bataryaya zarar verebilir ve yangın riskini artırabilir.
12. Aletlerin sık kullanımından kaynaklanan aşinalık duygusunun rahat davranmanıza ve aletin güvenlik ilkelerini göz ardı etmenize neden olmasına izin vermeyin. Bir an için dikkatsiz bir harekette bulunmak ciddi yaralanmalara neden olabilir.

BU TALİMATLARI SAKLAYIN.

EK GÜVENLİK KURALLARI

1. Kullanmadan önce bu kullanma kılavuzunu ve şarj aletinin kullanma kılavuzunu dikkatle okuyun.
2. Aşağıdaki maddeleri süpürgeye çekmeyin:

— Yanan sigaralar gibi kızgın maddeler veya metal kesme/taşlama sonucunda çıkan kıvılcımlar/metal tozları

— Petrol, tiner, benzin, gazyağı veya boya gibi kolay tutuşan maddeler

— Nitrogliserin gibi patlayıcı maddeler

— Alüminyum, çinko, magnezyum, titanyum, fosfor veya selüloit gibi yanabilen maddeler

— Islak kirler, su, yağ veya benzerleri

— Ahşap yongalar, metaller, taşlar, camlar, çiviler, iğneler veya jiletler gibi keskin kenarlı sert cisimler
— Çimento veya toner gibi topaklaşacak tozlar
— Metal veya karbon gibi iletken tozlar
— Beton tozu gibi ince parçacıklar Bunları süpürgeye çekmeniz yangına, bedensel ve/veya maddi hasara neden olabilir.

1. Anormal bir durum fark ederseniz çalışmayı hemen durdurun.
2. Süpürgeyi düşürür veya çarparsanız, kullanmadan önce çatlak veya hasar kontrolü yapın.
3. Süpürgeyi benzin, gaz, boya veya yapıştırıcı gibi tehlikeli yanıcı maddelerin yakınında şarj etmeyin.
4. Süpürgeyi kağıt, kumaş, halı, vinil vb. üzerinde şarj etmeyin. Yangına neden olabilir.
5. Süpürgeyi tozlu yerlerde şarj etmeyin.
6. Süpürgeyi yüksek yerlerde kullanırken aşağıda kimse olmadığından emin olun.
7. Ocaklara ve başka ısı kaynaklarına yaklaştırmayın.
8. Giriş deliğini veya havalandırma deliklerini tıkamayın.

BU TALİMATLARI SAKLAYIN.

ÖNEMLİ GÜVENLİK TALİMATLARI

DAHİLİ BATARYA İÇİN

1. Dahili bataryayı kullanmadan önce tüm talimatları ve (1) batarya şarj aletinin, (2) bataryanın ve (3) bataryayı kullanan ürünün üzerindeki uyarı etiketlerini okuyun.
2. Dahili bataryayı parçalarına ayırmayın.
3. Çalışma süresi aşırı derecede kısalırsa derhal kullanmayı kesin. Aşırı isınma riskine, olası yanıklara ve hatta patlamaya neden olabilir.
4. Elektrolit gözlerine kaçarsa derhal temiz su ile yıkayın ve tıbbi yardım alın. Görme kaybına neden olabilir.
5. Dahili bataryayı kısa devre yapmayın:

(1) Terminallere iletken hiçbir materyal ile dokunmayın.
(2) Dahili bataryayı bir kapta çivi, bozuk para, vb. gibi başka metal nesnelerle birlikte saklamaktan kaçının.
(3) Dahili bataryayı suya veya yağmura maruz bırakmayın. Bataryanın kısa devre olması fazla akım çekilmesine, aşırı ısınmaya, olası yanıklara ve hatta arızaya neden olabilir.

1. Cihazı ve dahili bataryayı sıcaklığın 50 °C'ye varabileceği veya bu değeri aşabileceği yerlerde saklamayın ve kullanmayın.
2. Ciddi derece hasar görse veya tamamen yip-ransa bile dahili bataryayı yakmayın. Dahili batarya ateşte patlayabilir.
3. Bataryayı düşürmemeye veya bataryaya vur-mamaya dikkat edin.
4. Hasarlı dahili bataryayı kullanmayın.
5. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabidir. Bataryayı bertaraf ederken cihazdan çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyun.

1. Bataryaları sadece Makita tarafından belirtilen ürünlerle kullanın.

BU TALİMATLARI SAKLAYIN.

Maksimum batarya ömrünün korunması için ipuçları

1. Dahili bataryayı tamamen boşalmadan önce şarj edin. Cihazın gücünün zayıflamaya başladığıını fark ettiğinizde mutlaka cihazı durdurun ve dahili bataryayı şarj edin.
2. Tam şarjlı bir dahili bataryayı asla tekrar şarj etmeyin. Fazla şarj etme bataryanın hizmet ömrünü kısaltır.
3. Dahili bataryayı 10°C - 40°C arasındaki oda sıcaklığında şarj edin. Şarj etmeden önce sıcak dahili bataryanın soğumasını bekleyin.
4. Dahili bataryayı cihazı uzun süre kullanmıyor-sanız altı ayda bir şarj edin.

İŞLEVSEL NİTELİKLER

⚠️ DİKKAT: Cihaz üzerinde ayarlama ya da işleyiş kontrolü yapmadan önce cihazın kapalı olduğundan daima emin olun.

Dahili bataryanın şarj edilmesi

⚠ DİKKAT: Sadece orijinal Makita bataryaları kullanın. Orijinal olmayan Makita bataryaların ya da üzerinde değişiklik yapılmış bataryaların kullanılması, bataryanın patlamasına yol açarak; yangın, kişisel yaralanma ve hasara sebep olabilir. Bu durum aynı zamanda Makita ürünü ve şarj aletinin Makita garanti-sini de geçersiz kılacaktır.
⚠️ DİKKAT: Şarj sonunda şarj fişini süpürgeden mutlaka ayırın.
⚠️DİKKAT: Aleti ayırdıktan sonra şarj aletini elektrik prizinde bırakmayın. Küçük çocuklar üzerinden akım geçen fişi ağızlarına sokarak yaralan-maya neden olabilirler.

İlk kez kullanırken veya uzun süre şarj edilmediyse süpürgeyi şarj edin. Şarj fişini şarj konektörüne bağlayın, daha sonra şarj aletini elektrik prizine takın.

▶ Şek.1: 1. Şarj fişi 2. Şarj konektörü

Batarya gücü lambası yanar ve şarj başlar. Şarj tamam-landıktan sonra lamba söner. Daha fazla bilgi için batarya şarj aleti kullanma kılavuzuna bakın.

▶ Şek.2: 1. Batarya gücü lambası

ÖNEMLİ NOT: Batarya veya süpürge aşırı sıcak- lıklara maruz kalırsa batarya gücü lambası yanıp söner ve batarya şarj edilemez.

NOT: Şarj olurken süpürge kontrol edilemez.

Süpürgeyi çalıştırmak için şarj aletini güç beslemesinden çıkarın, şarj fişini süpürgeden ayırın ve ardından açma/hız değiştirme düğmesine basın.

NOT: Aşağıdaki koşullarda batarya kullanım ömrünün sonuna yaklaşmak üzeredir (veya hasarlı/arızalıdır). Şarj aletini güç beslemesinden çıkarın, ardından bataryayı değiştirin.

• Süpürgeyi şarj etmeye başladıktan kısa süre sonra batarya gücü lambası söner.
• Batarya tamamen şarj edildikten sonra süpürge, normal çalışma süresinin yarısından daha kısa süreyle çalışır.

NOT: Batarya yaklaşık 500 kez yeniden şarj edilebilir. Şarj edilebilirlik sayısı, bataryanın şarj ve deşarj olduğu koşullara bağlı olarak değişir.

Anahtar işlemi

A DİKKAT: Süpürgenin hasar görmesini engellemek ve bataryaların kullanım ömrünü uzatmak için her kullanımdan sonra süpürgeyi mutlaka kapatın.

Süpürgeyi çalıştırmak için açma/hız değiştirme düğmesini itmeniz yeterlidir. Kapatmak için, kapatma düğmesine basın.

Süpürge hızını, açma/hız değiştirme düğmesini iterek üç kademeli olarak değiştirebilirsiniz.

Bu düğmeyi ilk itişinizde yüksek hız geçerli olur, ikinci itişinizde maksimum hıza geçirilir, üçüncü itişte ise normal hıza geçirilir. Bu düğmeyi her itiş yüksek/maksimum/normal hız döngüsünde bir sonraki kademeye sırayla geçmenizi sağlar.

▶ Şek.3: 1. Açma/hız değiştirme düğmesi 2. Kapatma düğmesi

Batarya gücü lambası

Kalan batarya kapasitesi düştüğünde batarya gücü lambası yanıp söner.

Kalan batarya kapasitesi çok düştüğünde süpürge durur ve batarya gücü lambası yaklaşık 10 saniye yanar. Bu durumda bataryayı şarj edin.

Ayrıca batarya aşırı yüklenir veya aşırı ısınırsa süpürge durur ve batarya gücü lambası yaklaşık 10 saniye yanar. Lamba açıkken süpürge çalışmaz.

▶ Şek.4: 1. Batarya gücü lambası

NOT: Batarya gücü lambasının yanıp sönmeye veya yanmaya başlama zamanı, iş yerinin sıcaklığına ve batarya koşullarına göre değişir.

Lambaların yakılması

⚠️DİK KAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin.

Lambayı açmak için açma/hız değiştirme düğmesini itin. Lambayı kapatmak için kapatma düğmesini itin. Süpürge çalışırken, lamba yanar.

▶ Şek.5: 1. Açma/hız değiştirme düğmesi 2. Kapatma düğmesi 3. Lamba

MONTAJ

⚠️ DİKKAT: Cihaz üzerinde herhangi bir işlem yapmadan önce mutlaka cihazın kapalı olduğundan emin olun.
⚠️ DİKKAT: Filtreleri süpürgeye mutlaka düzgün bir şekilde takın. Delikleri olan filtreler veya düzgün takılmayanlar tozun motor gövdesine girmesine izin verebilir. Bu da motor arızasına veya yangınlara neden olabilir.

Parçaların tanımı

Yüksek performanslı filtre ve mesnet ve sünger filtre

▶ Şek.6: 1. Kapsül 2. Yüksek performanslı filtre 3. Mesnet ve sünger filtre

NOT: Bir yüksek performanslı filtreyi orijinal olarak tasarlanmış bir mesnet ile veya olmadan kullanabilirsiniz.

Ön filtre veya yüksek performanslı filtre ve HEPA filtre

İsteğe bağlı aksesuar

▶ Şek.7: 1. Kapsül 2. Ön filtre 3. Yüksek performanslı filtre 4. HEPA filtre

ÖNEMLİ NOT: Diğer filtrelerle (isteğe bağlı akse-suar) bir yüksek performanslı filtre kullanmayın. Yüksek performanslı filtre süpürgeden çıkarılamaz hale gelebilir.

NOT: Bir HEPA filtre ile isteğe bağlı bir ön filtre kullanırken HEPA filtrenin üzerine başka filtreler yerleştirmekten kaçının. Ön filtreyi ve başka filtreleri HEPA filtrenin üzerine aynı anda yerleştirirseniz emiş gücü düşebilir.

NOT: Bir HEPA filtre ile bir yüksek performanslı filtre kullanırken yüksek performanslı filtrenin içine mesnedi mutlaka takın.

▶ Şek.8: 1. Yüksek performanslı filtre 2. Mesnet

Tozun boşaltılması

⚠️ DİKKAT: Aşırı dolmadan veya emme kuvveti zayıflamadan önce süpürgeyi boşaltın.

⚠️ DİKKAT: Süpürgenin kendi içindeki tozları da boşaltmayı unutmayın. Bunun yapılmaması filtrenin tıkanmasına veya motorun hasar görmesine neden olabilir.

Kapsüldeki filtre üstüne yapışmış tozları silkelemek için, kapsüle elinizle 4 veya 5 kez vurun.

▶ Şek.9: 1. Kapsül 2. Emme ağızı

Emme ağzını aşağı doğru yönlendirin, kapsülü şekildeki ok yönünde döndürün ve kapsülü yavaşça ve düz şekilde ayırın.

▶ Şek.10: 1. Kapsül 2. Emme ağızı

NOT: Kapsül açıldığında toz dökülebilir, bu nedenle kapsülün altına mutlaka bir çöp torbası yerleştirin.

Kapsülün içinde ve yüksek performanslı filtrede birikmiş tozları temizleyin.

▶ Şek.11: 1. Kapsül 2. Yüksek performanslı filtre

Emniyet dudağını süpürge ünitesinden gevşetmek için yüksek performanslı filtreyi ok yönünde çevirin ve sonra filtreyi çekip çıkarın.

▶ Şek.12: 1. Emniyet dudağı

NOT: Ön filtreyi kullanırken de yukarıdaki prosedürü izleyin.

İnce tozu temizleyin ve tozu yüksek performanslı filtre- den atmak için hafifçe vurun.

HEPA filtre

İsteğe bağlı aksesuar

HEPA filtreyi ön filtre veya yüksek performanslı filtreden çekerek çıkarın. HEPA filtreden ince tozları temizleyin.

▶ Şek.13: 1. HEPA filtre 2. Yüksek performanslı filtre 3. Ön filtre

Tekrar montaj

Yüksek performanslı filtreyi bağlayın. Bu sırada, emniyet dudağı süpürge ünitesi içine sıkıca kilitlenecek şekilde yüksek performanslı filtreyi çevirmeyi unutmayın.

▶ Şek.14: 1. Yüksek performanslı filtre

▶ Şek.15: 1. Emniyet dudağı

NOT: Yüksek performanslı filtrenin süpürge ünitesine sabitlendiğinden emin olun.

ÖNEMLİ NOT: Çalıştırmadan önce yüksek performanslı filtreyi mutlaka doğru bir şekilde takın. Daha sonra anlatıldığı gibi sorunlar meydana gelirse sorunu düzeltmek için filtreyi doğru şekilde yeniden yerleştirin.

Kapsülü takın. Kapsül üstündeki işareti sap üstündeki işaretle hizalayın ve sonra sabitleninceye kadar kapsülü ok yönünde çevirin.

▶ Şek.16: 1. İşaret 2. Sap 3. Kapsül

NOT: Tozları daima geç olmadan temizleyin çünkü süpürge içinde çok fazla toz olursa emme gücü azalır.

Problem Örnekleri

Yüksek performanslı filtrenin emniyet dudağı süpürge gövdesindeki oyuğa sıkıca kilitlenmemiş.

▶ Şek.17: 1. Emniyet dudağı 2. Süpürge gövdesindeki oyuk

Mesnet / HEPA filtrenin takılması veya çıkarılması

İsteğe bağlı aksesuar

Mesnet ve sünger filtre için

Mesnedi çıkarmak için mesnet ayaklarının alt kısmından parmaklarınızla yukarı doğru ittirin ve oyuğunu

süpürge üzerindeki çıkıntıdan kurtarın. Ondan sonra sünger filtreyi çıkarın.

▶ Şek.18: 1. Mesnet 2. Sünger filtre

Takmak için mesnet üzerindeki oyukları süpürge üzerindeki çıkıntı ile hizalayın ve tık sesi ile yerine oturana dek bastırın.

Sünger filtreyi ayakların arasına takın ve orijinal konumuna getirin.

HEPA filtre için

HEPA filtreyi takarken HEPA filtreyi ön filtreye veya yüksek performanslı filtreye sokun. Ardından çevirerek sabitleyin. Çıkarmak için, takma prosedürünü tersinden uygulayın.

▶ Şek.19: 1. HEPA filtre 2. Ön filtre 3. Emniyet dudağı

NOT: Emniyet dudaklarının süpürge ünitesine sıkıca kilitlendiğinden emin olun.

▶ Şek.20: 1. HEPA filtre 2. Yüksek performanslı filtre

NOT: Yüksek performanslı filtrenin süpürge ünitesine sabitlendiğinden emin olun.

KULLANIM

⚠️DİKKAT: Süpürgeyi kullanırken yüzünüzü hava deliğine yaklaştırmayın. Gözlere yabancı maddeler girerse yaralanmaya neden olabilir.

Süpürge ek parçalarını takma ve çıkarma

⚠️ DİKKAT: Bir ek parça taktıktan sonra sıkıca takılıp takılmadığını kontrol edin. Ek parça kusurlu takılırsa çıkarak yaralanmaya neden olabilir.

⚠️ DİKKAT: Ek parçaları çıkarırken elinizi duvara, vb. vurmamaya dikkat edin.

Kilitleme işlevli ek parça kullanırken

Bir ek parça takmak için tık sesi ile yerine oturana dek süpürgenin emme ağzına sokun. Ek parçanın kilitlendiğinden emin olun.

▶ Şek.21: 1. Emme ağzı 2. Kilitleme işlevli ek parça 3. Kanca 4. Serbest bırakma düğmesi

ÖNEMLİ NOT: Kilitleme işlevli ek parçayı takarken süpürge üzerindeki serbest bırakma düğmesini ek parça üzerindeki kanca ile mutlaka hizalayın. Hizalanmazlarsa ek parça kilitlenmez ve süpürgeden çıkabilir.

Ek parçayı çıkarmak için serbest bırakma düğmesine basıp basılı tutarken süpürgeden çekip çıkarın.

▶ Şek.22: 1. Serbest bırakma düğmesi 2. Kilitleme işlevli ek parça

Kilitleme işlevsiz ek parça kullanırken

⚠️DİK KAT: Kilitleme işlevsiz bir ek parça takmak için şekilde gösterildiği gibi çevirerek süpürgenin emme ağzına sokun. Ek parçayı çıkarmak için şekilde gösterildiği gibi çevirerek süpürgeden kurtarın. Kapsülü süpürgeden gevşetebileceği için ek parçayı şekildeki okun aksi yönünde çevirmekten kaçının.

▶ Şek.23

Kayar tip uzatma çubuğunun uzunluklarını ayarlama

İsteğe bağlı aksesuar

Kilidi açmak için kaydırma düğmesini ileri veya geriye doğru kaydırın ve bu şekilde tutun. Kayar boruyu dışarı çekip istediğiniz uzunluğa getirin. Ardından kaydırma düğmesini serbest bırakarak kayar boruyu yerine kilitleyin.

▶ Şek.24: 1. Kaydırma düğmesi 2. Kayar boru

NOT: Güvenli kurulum için kaydırma düğmesini serbest bırakıktan sonra kilidi devreye almak için kayar boruyu içeri ve dışarı doğru hafifçe mutlaka çekin.

▶ Şek.25

Temizlik (Emme)

Emme başlığı

Masaları, tezgahları, mobilyaları, vb. temizlemek için emme başlığını takın. Emme başlığı kolayca takılır.

▶ Şek.26: 1. Emme başlığı

Emme başlığı + Uzatma çubuğu

Uzatma çubuğu emme başlığı ile süpürge arasına takılır. Bu tertibat, zemini ayakta durarak temizleme kolaylığı sağlar.

▶ Şek.27: 1. Süpürge gövdesi 2. Uzatma çubuğu 3. Emme başlığı

Köşe emme başlığı

Koşeleri ve bir otomobilin veya mobilyaların kuytu yerlerini temizlemek için köşe emme başlığını takın.

▶ Şek.28: 1. Köşe emme başlığı 2. Süpürge gövdesi

Köse emme başlığını başlık yuvasında saklayabilirsiniz.

▶ Şek.29: 1. Başlık yuvası 2. Köşe emme başlığı

⚠️DİKKAT: Parmaklarınızı, köşe emme başlığı ile başlık yuvasının arasına kısırmamaya dikkat edin. Parmağın/parmakların kısırılması yaralanmaya neden olabilir.

Köşe emme başlığı + Uzatma çubuğu

Süpürgenin kendisinin içine giremediği sıkı yarıklarda veya ulaşılması zor yüksek yerlerde bu tertibatı kullanın.

▶ Şek.30: 1. Köşe emme başlığı 2. Uzatma çubuğu 3. Süpürge gövdesi

Emme başlığı olmadan temizleme

Tozları emme başlığı olmadan toplayabilirsiniz.

▶ Şek.31

Zeminin tozunu ayakta durarak almada, süpürgeye uzatma çubuğunu takmak rahatlık sağlar.

▶ Şek.32: 1. Uzatma çubuğu

BAKIM

⚠️ DİKKAT: Kontrol veya bakım yapmaya başlamadan önce mutlaka cihazın kapalı olduğundan emin olun.

⚠️ DİKKAT: Filtreleri süpürgeye mutlaka düzgün bir şekilde takın. Delikleri olan filtreler veya düzgün takılmayanlar tozun motor gövdesine girmesine izin verebilir. Bu da motor arızasına veya yangınlara neden olabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita Yetkili Servis Merkezleri veya Fabrika Servis Merkezleri tarafından yapılmalıdır.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Kullanım sonrası

Süpürgeyi depolarken veya şarj ederken emme başlığığını kilitleyin ve piyasada mevcut bir kanca kullanarak asın.

▶ Şek.33

⚠️DİKKAT: Süpürgeyi hiçbir destek olmadan duvara dayamak süpürgenin düşmesine neden olarak yaralanmaya veya süpürgenin hasar görmesine yol açabilir.

▶ Şek.34

Temizleme

ÖNEMLİ NOT: Süpürge ve filtrelere yapılan tozu, toz alıcı sprey ile temizlemeyin. Gövdenin içine toz getirerek arızaya neden olur.

ÖNEMLİ NOT: Filtreleri yıkadıktan sonra kul- lanmadan önce tamamen kurutun. Yeterince kuru- mamış filtreler emmenin kötüleşmesine ve motorun hizmet ömrünün kısalmasına neden olabilir.

ÖNEMLİ NOT: Filtreleri ve sünger filtreyi temizledikten sonra kullanmadan önce bunları mutlaka yeniden takın. Süpürgeyi, filtreler ve sünger filtre olmadan kullanırsanız motor gövdesinin içine toz girerek arızaya neden olur.

Süpürge gövdesi

Zaman zaman sabunlu suyla ıslatılmış bir bezle süpürgenin dış kısmını (süpürge gövdesini) silin.

Emme ağzını ve filtre takma bölgesini de temizleyin.

▶ Şek.35

Yüksek performanslı filtre

Filtreyi, tozla tıkandığı ve süpürgenin temizleme gücü zayıfladığı zaman, sabunlu suyla yıkayın. Kullanmadan önce, filtreyi tamamen kurutun.

▶ Şek.36

HEPA filtre

İsteğe bağlı aksesuar

ÖNEMLİ NOT: HEPA filtreyi fırça veya kürek gibi sert nesnelerle ovmayın veya çizmeyin.

HEPA filtrenin tıkanması emme performansında düşüşe neden olur. Filtreyi belli aralıklarla temizleyin.

HEPA filtreyi belirli aralıklarla suyla yıkayıp durulayın ve kullanmadan önce gölgede tamamen kurutun. Filtreyi asla çamaşır makinesinde yıkamayın.

▶ Şek.37

Sünger filtre

Sünger filtre kirlendiğinde şu şekilde temizleyin.

1. Filtreyi çıkarın.
2. Sünger filtreyi ayakların arasından çekerek çıkarın.
3. Sünger filtreyi vurarak veya yıkayarak temizleyin. Yıkarsanız kullanmadan önce tamamen kurutun.
4. Sünger filtreyi ayakların arasından takın ve orijinal konumuna getirin. Her bir ayak alt kenarının sünger

filtreyi tuttuğundan ve sünger filtre ile emme ağzı arasında boşluk olmadığından emin olun.

▶ Şek.38: 1. Sünger filtre 2. Ayak alt kenarı

Emme başlığının temizlenmesi

Emme başlığı fırçası tozlandığında tozu yapışkan bantla temizleyin.

▶ Şek.39: 1. Fırça

Akülü süpürge için duvar montaj aparatı

İsteğe bağlı aksesuar

NOT: Montaj aparatını monte etmek için vida dahil değildir. Vidalanacak materyale uygun bir vida hazır edin.

Akülü süpürge için duvar montaj aparatını, akülü süpürge için duvar montaj aparatının sağlam bir şekilde sabitlenebileceği sert ahşap duvara, kirişe veya kolona monte edin. Süpürgeyi asmadan önce akülü süpürge için duvar montaj aparatının sağlam bir şekilde monte edildiğinden mutlaka emin olun.

▶ Şek.40: 1. Akülü süpürge için duvar montaj aparatı 2. Fış

⚠️ DİKKAT: Süpürgeyi duvar montaj aparatına şiddetli bir şekilde asmayın veya süpürge dışında başka cihazlar asmayın.

NOT: Süpürgeyi şarj etmiyorken fiş, akülü süpürge için duvar montaj aparatına şekilde gösterildiği gibi yerleştirilebilir.

Sorun giderme

Onarım yaptırmaya çalışmadan önce aşağıdaki hususları kontrol edin.

Belirti Muayene edilecek	bölge Giderme yöntemi
Zayıf emme gücü Kapsül tozla dolu mu? Ka	Capsüldeki tozu boşaltın.
	Filtre tıkalı mı? Filtreyi yıkayın veya temizleyin.
	Batarya kartuşunun şarjı bitmiş mi? Batarya kartuşunu şarj edin.
Çalışmıyor Batarya kartuşunun şarjı bitmiş mi? Batarya kartuşunu şarj edin.
Gürültü ve titreşim Filtre tıkalı mı? Filtreyi yıkayın veya temizleyin.
		Emme başlığı, boru veya cihazın emme ağızı tıkanmış mı? Emme başlığı/boru girişi tıkanmış mı? Emme başlığı/boru girişini tıkamayın.

ÖNEMLİ NOT: Süpürgeyi kendiniz onarmaya çalışmayın.

Süpürgenin atılması

Bu süpürgede Li-iyon batarya bulunmaktadır. Süpürgeyi atmadan önce bataryayı mutlaka çıkarın.

Dahili bataryanın çıkarılması

⚠️DİK KAT: Terminallere iletken hiçbir materyal ile dokunmayın.
⚠️DİK KAT: Batarya birimini bir kapta çivi, bozuk para, vb. gibi başka metal nesnelerle birlikte saklamaktan kaçının.
⚠️DİK KAT: Batarya birimini suya veya yağmura maruz bırakmayın.
⚠️DİKKAT: Batarya birimini parçalarına ayırmayın veya üzerinde değişiklik yapmayın.
⚠️DİKKAT: Bataryayı çıkarırken süpürge elektrik şebekesinden ayrılmalıdır.
⚠️DİK KAT: Batarya birimini takıp çıkarırken cihazı ve batarya birimini sıkıca tutun. Aksi takdirde bunlar elinizden kayarak cihaz ve batarya biriminde hasara ve yaralanmaya yol açabilir.
⚠️DİKKAT: Batarya birimini takıp çıkarırken parmaklarınızu süpürge, arka kapak ve bataryanın arasına kısıtirmamaya dikkat edin. Parmağın/parmakların kısıtirılması yaralanmaya neden olabilir.

1. Arka kapağı çıkarmak için kapağı ok yönünde ittirin.

▶ Şek.41: 1. Arka kapak
2. Dahili bataryayı yarıya kadar çekin. Konektörü şekilde gösterildiği gibi ok yönünde bastırırken bataryayı geriye doğru bir miktar hareket ettirerek kabloları bataryadan ayırın.
▶ Şek.42: 1. Konektör 2. Kablolar
3. Daha sonra batarya birimini tamamen dışarı çekin.
▶ Şek.43: 1. Batarya birimi
4. Çıkarılan batarya birimini kısa devre olmaması için bir karton kutuya koyun.

Yedek bataryanın takılması

Yedek bataryayı takmak için çıkarma işlemini tersten takip edin.

⚠️DİKKAT: Arka kapağı orijinal yerine geri takmadan önce kabloyu tamamen süpürgenin içinde kalacak şekilde yönlendirin. Aksi takdirde kabloya hasar verilebilir.

▶ Şek.44

Bataryayı taktıktan sonra (bkz. "TEKNİK ÖZELLİKLER") kullanmadan önce bataryayı şarj edin.

İSTEĞE BAĞLI AKSESUARLAR

⚠️ DİKKAT: Bu kullanım kılavuzunda belirtilen Makita cihazıyla aşağıdaki aksesuarların ve parçaların kullanılması önerilir. Başka aksesuar veya ek parçaların kullanılması yaralanma riski oluşturabilir. Aksesuar veya ek parçaları sadece belirtilen amaçları doğrultusunda kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Uzatma çubuğu
• Emme başlığı
• Halı ağzı
• Raf fırçası
• Köşe emme başlığı
• Yuvarlak fırça
• Esnek hortum
• Filtre
• Ön filtre
• Yüksek performanslı filtre
• HEPA filtre
• Koltuk emme başlığı
• Dar alan emme başlığı
• Akülü süpürge için duvar montaj aparatı
• Siklon ek parçası
  • Orijinal Makita batarya ve şarj aleti

NOT: Listedeki bazı parçalar, cihaz paketinizde standart aksesuarlar olarak yer alabilir. Bunlar, ülkeden ülkeye farklılık gösterebilir.

Siklon ek parçası

İsteğe bağlı aksesuar

▶ Şek.45: 1. Serbest bırakma düğmesi 2. Kanca
3. Uzatma çubuğu 4. Siklon ek parçası
5. Emme ağzı

Siklon ek parçası hakkında

Süpürgeyi siklon ek parçası takılı durumda kullanmak kapsüle giren toz miktarını azaltarak emiş gücünün zayıflamasını önlemeye yardımcı olur. Ek olarak kullanım sonrası temizleme de kolaylaşır.

⚠️ DİKKAT: Cihaz üzerinde herhangi bir işlem yapmadan önce mutlaka cihazın kapalı olduğundan emin olun.
⚠️ DİKKAT: Siklon ek parçasının gözenekli filtresini ve süpürge ünitesinin filtrelerini tıkandıklarında temizleyin. Tıkalı durumda kullanmaya devam etmek ısınma veya dumana neden olabilir.

ÖNEMLİ NOT: Siklon ek parçası takılı iken süpürgeyi yatay veya yukarı bakar konumda kullanmayın. Bunun yapılması gözenekli filtrenin tıkanmasına neden olabilir.

ÖNEMLİ NOT: Süpürgeyi, siklon ek parçasını kullanırken bile, her zaman filtreler takılı olarak kullanın. Süpürgenin filtreler takılı olmadan kullanılması motor arızasına neden olabilir.

NOT: Kullanmadan önce siklon ek parçası, süpürge ve uzatma çubuğunun düzgün bir şekilde kilitlendiğini kontrol edin.

NOT: Toz biriktiğinde siklon ek parçasının toz kutusunu ve süpürgenin kapsülünü boşaltın. Kullanmaya devam etmek zayıf emiş gücüne yol açar.

NOT: Siklon ek parçasını kilitleme işlevi olmadan da kullanabilirsiniz.

NOT: Siklon ek parçasını takmak veya çıkarmak için "Süpürge ek parçalarını takma ve çıkarma" kısmına bakın.

Tozun boşaltılması

Toz kutusunun dolu çizgisine kadar toz biriktiğinde aşağıdaki prosedürü izleyerek tozu boşaltın.

1. Toz kutusunu sıkıca tutun, iki düğmeye basarak basılı tutun ve toz kutusunu çıkarın.
   ▶ Şek.46: 1. Dolu çizgisi 2. Toz kutusu 3. Düğme (iki yerde) 4. Gözenekli filtre
2. Toz kutusunun içindeki tozu boşaltın ve gözenekli filtrenin yüzeyine yapılan tüm tozu temizleyin.
3. Toz kutusunu, iki düğme bir tık sesi ile kilitlenene kadar sonuna dek sokun.
   ▶ Şek.47: 1. Toz kutusu 2. Düğme (iki yerde)

⚠️ DİKKAT: Yeniden birleştirirken toz kutusu ile siklon gövdesinin arasına parmaklarını zıkistirma-maya dikkat edin.

NOT: Tozu boşaltıktan ve gözenekli filtreyi temizledikten sonra bile emiş gücü toparlanmazsa süpürgenin kapsülünde toz birikip birikmediğini veya tıkanma olup olmadığını kontrol edin.

NOT: Siklon ek parçasından boşaltırken toz uçuşabilir. Tozun gözlerinize kaçmamasına dikkat edin.

Temizleme

Toz kutusu kirlendiğinde veya gözenekli filtre tıkandığında bunları çıkarıp su ile yıkayın. (Çıkarma prosedürü için “Tozun boşaltılması” kısmına bakın.)

ÖNEMLİ NOT: Toz kutusu ve filtreleri yıkadıktan sonra kullanmadan önce tamamen kurutun.

Yeterince kurutulmamış bileşenler elektrik çarpmasına ve/veya yaralanmaya neden olabilir.

▶ Şek.48: 1. Toz kutusu 2. Gözenekli filtre

Gözenekli filtre çok kirlendiğinde aşağıdaki prosedürleri izleyerek temizleyin.

1. Gözenekli filtreyi şekilde gösterildiği gibi çevirin ve kancalar açıklken çıkarın.
   ▶ Şek.49: 1. Gözenekli filtre 2. Kanca
2. Gözenekli filtre üzerindeki tozu temizleyin ve ardından su ile yıkayın. Ondan sonra tamamen kurutun.
3. Gözenekli filtreyi, kancalar açıklık ile hizalanmış durumda tabana sokun. Gözenekli filtreyi, kancalar bir tık sesi ile kilitlenene kadar şekilde gösterildiği gibi çevirin. Gözenekli filtrenin sıkıca takıldığından emin olun.
   ▶ Şek.50: 1. Gözenekli filtre 2. Kanca 3. Açıklık

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan

www.makita.com

FR © ©

885978C993

EN, FR, DE, IT, NL,

ES, PT, EL, TR

20250129
