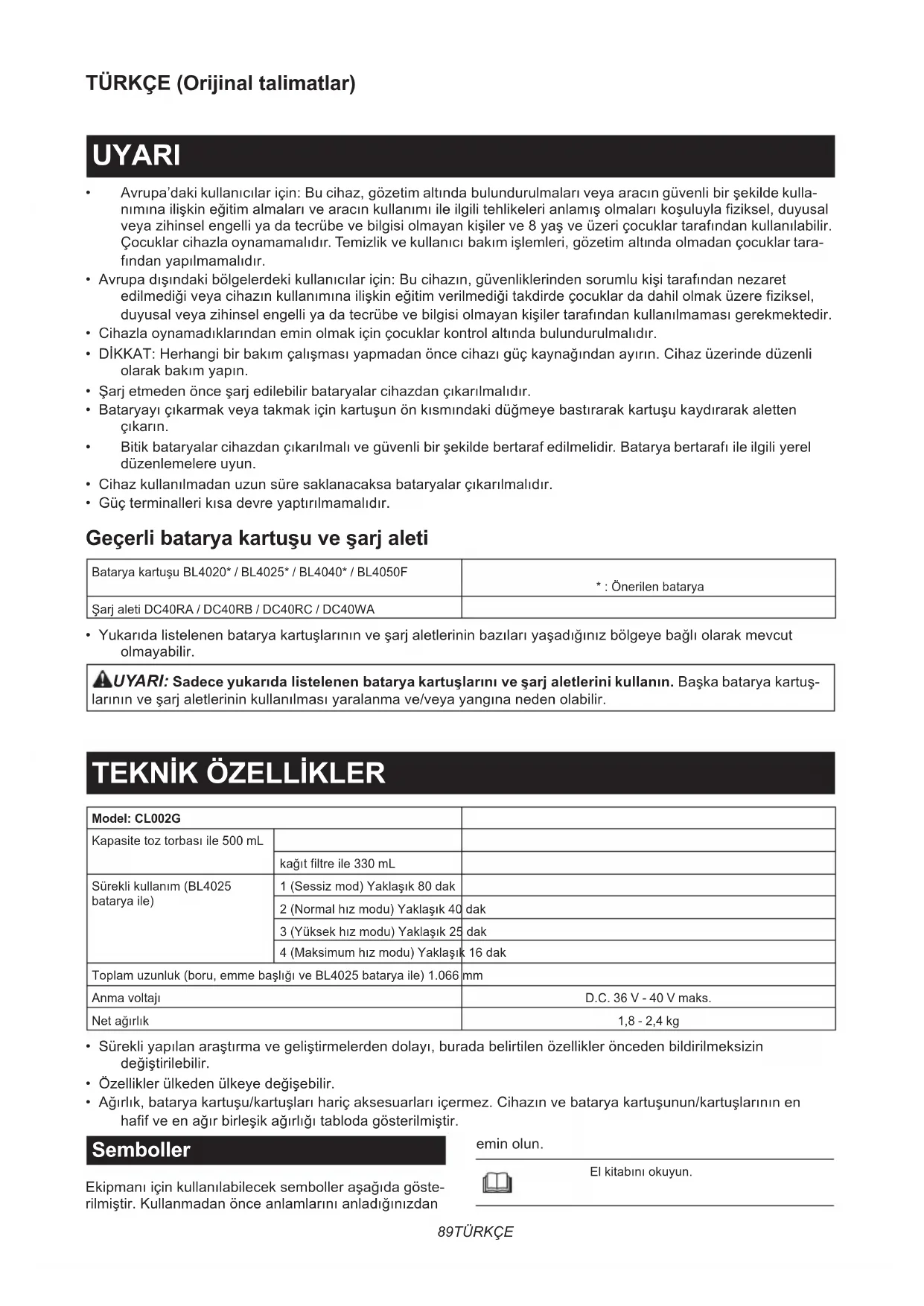

KULLANIM KILAVUZU CL002G MAKITA

• Avrupa’daki kullanıcılar için: Bu cihaz, gözetim altında bulundurulmaları veya aracın güvenli bir şekilde kulla- nımına ilişkin eğitim almaları ve aracın kullanımı ile ilgili tehlikeleri anlamış olmaları koşuluyla fiziksel, duyusal veya zihinsel engelli ya da tecrübe ve bilgisi olmayan kişiler ve 8 yaş ve üzeri çocuklar tarafından kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemleri, gözetim altında olmadan çocuklar tara- fından yapılmamalıdır.

• Avrupa dışındaki bölgelerdeki kullanıcılar için: Bu cihazın, güvenliklerinden sorumlu kişi tarafından nezaret edilmediği veya cihazın kullanımına ilişkin eğitim verilmediği takdirde çocuklar da dahil olmak üzere fiziksel, duyusal veya zihinsel engelli ya da tecrübe ve bilgisi olmayan kişiler tarafından kullanılmaması gerekmektedir.

• Cihazla oynamadıklarından emin olmak için çocuklar kontrol altında bulundurulmalıdır.

• DİKKAT: Herhangi bir bakım çalışması yapmadan önce cihazı güç kaynağından ayırın. Cihaz üzerinde düzenli olarak bakım yapın.

• Şarj etmeden önce şarj edilebilir bataryalar cihazdan çıkarılmalıdır.

• Bataryayı çıkarmak veya takmak için kartuşun ön kısmındaki düğmeye bastırarak kartuşu kaydırarak aletten çıkarın.

• Bitik bataryalar cihazdan çıkarılmalı ve güvenli bir şekilde bertaraf edilmelidir. Batarya bertarafı ile ilgili yerel düzenlemelere uyun.

• Cihaz kullanılmadan uzun süre saklanacaksa bataryalar çıkarılmalıdır.

• Güç terminalleri kısa devre yaptırılmamalıdır. Geçerli batarya kartuşu ve şarj aleti Batarya kartuşu BL4020* / BL4025* / BL4040* / BL4050F

• : Önerilen batarya Şarj aleti DC40RA / DC40RB / DC40RC / DC40WA

• Yukarıda listelenen batarya kartuşlarının ve şarj aletlerinin bazıları yaşadığınız bölgeye bağlı olarak mevcut olmayabilir. UYARI: Sadece yukarıda listelenen batarya kartuşlarını ve şarj aletlerini kullanın. Başka batarya kartuş- larının ve şarj aletlerinin kullanılması yaralanma ve/veya yangına neden olabilir.

Model: CL002G Kapasite toz torbası ile 500 mL kağıt filtre ile 330 mL Sürekli kullanım (BL4025 batarya ile) 1 (Sessiz mod) Yaklaşık 80 dak 2 (Normal hız modu) Yaklaşık 40 dak 3 (Yüksek hız modu) Yaklaşık 25 dak 4 (Maksimum hız modu) Yaklaşık 16 dak Toplam uzunluk (boru, emme başlığı ve BL4025 batarya ile) 1.066 mm Anma voltajı D.C. 36 V - 40 V maks. Net ağırlık 1,8 - 2,4 kg

• Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

• Özellikler ülkeden ülkeye değişebilir.

• Ağırlık, batarya kartuşu/kartuşları hariç aksesuarları içermez. Cihazın ve batarya kartuşunun/kartuşlarının en hafif ve en ağır birleşik ağırlığı tabloda gösterilmiştir. Semboller Ekipmanı için kullanılabilecek semboller aşağıda göste- rilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun. El kitabını okuyun.90 TÜRKÇE Bu ürün için geçerli temsili bir batarya. Ni-MH Li-ionSadece AB ülkeleri içinEkipmanda tehlikeli bileşenler bulundu-ğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.Elektrikli ve elektronik cihazları veya batar-yaları evsel atıklarla birlikte atmayın!Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir. Kullanım amacı Bu alet kuru tozları toplamak amacıyla kullanılır.

Akülü süpürge güvenlik uyarıları UYARI: ÖNEMLİ! KULLANMADAN ÖNCE tüm güvenlik uyarılarını ve tüm talimatları DİKKATLE OKUYUN. Uyarılara ve talimatlara uyulmaması elektrik şoku, yangın ve/veya ciddi yaralanmalar ile sonuçlanabilir.

1. Yağmura maruz bırakmayın. Kapalı yerde

2. Bir oyuncak gibi kullanılmasına izin vermeyin.

Çocuklar tarafından veya onların yakınında kullanılırken yakın ilgi gerekir.

3. Sadece bu kılavuzda belirtilen şekilde kullanın.

Sadece imalatçının tavsiye ettiği ek parçaları kullanın.

4. Bozuk batarya ile kullanmayın. Bu aygıt eğer

çalışması gerektiği gibi çalışmıyorsa, yere düşürülmüşse, hasar görmüşse, açık havada bırakılmışsa veya suya düşürülmüşse, onu bir servis merkezine iade edin.

5. Cihazı ıslak elle tutmayın.

6. Deliklerin üstüne herhangi bir nesne koyma-

yın. Delikleri tıkalıyken kullanmayın; delik- lerden tozları, tiftikleri, kılları ve hava akışını engelleyebilecek her şeyi temizleyin.

7. Saçlarınızı, bol giysilerinizi ve vücudunuzun

tüm kısımlarını deliklerden ve hareketli parça- lardan uzak tutun.

8. Bataryayı çıkarmadan önce tüm kontrolleri

9. Merdivenlerde temizlik yaparken daha dikkatli

10. Benzin gibi çabuk tutuşan veya yanıcı sıvıları

toplamak için veya onların bulunabileceği yerlerde bu aleti kullanmayın.

11. Pili şarj etmek için sadece imalatçının verdiği

şarj aletini kullanın.

12. Sigaralar, kibritler veya sıcak küller gibi yan-

makta veya duman çıkarmakta olan herhangi bir şeyi toplamayın.

13. Toz torbası ve/veya filtreler takılı olmadan

14. Bataryayı açık alanda şarj etmeyin.

15. Sadece üretici tarafından belirtilen şarj aleti ile

şarj edin. Bir batarya kutusu için uygun olan şarj cihazı başka bir batarya kutusu ile kullanıldığında yangın riski oluşturabilir.

16. Cihazları sadece özel olarak belirtilen batarya

kutuları ile kullanın. Başka batarya kutularının kullanımı yaralanma ve yangın riski oluşturabilir.

17. Batarya kutusu kullanılmadığında; iki terminal

arasında bağlantı kurulmasına sebep olabile- cek ataç, bozuk para, anahtar, çivi, vida gibi metal nesnelerden ya da küçük metal objeler- den uzak tutun.

18. Kötü koşullarda bataryadan sıvı sızabilir; bu

sıvıya temas etmeyin. Kaza sonucu temas ederseniz suyla durulayın.

19. Hasar görmüş ya da üzerinde değişiklik yapıl-

mış batarya kutusu veya cihazı kullanmayın. Hasar görmüş ya da üzerinde değişiklik yapılmış bataryalar yangın, patlama ya da yaralanma riski ile sonuçlanan beklenmedik davranışlar sergileyebilir.

20. Batarya kutusunu veya cihazı ateşe ya da aşırı

sıcaklıklara maruz bırakmayın. Ateşe ya da 130 °C’nin üzerindeki sıcaklıklara maruz bırakmak patlamaya neden olabilir.

21. Tüm şarj talimatlarına uyun ve batarya kutusu

ya da cihazı yönergelerde belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Uygun olmayan bir şekilde ya da belirtilen sıcaklık aralığının dışında şarj etmek bataryaya zarar verebilir ve yangın riskini artırabilir.

22. Aletlerin sık kullanımından kaynaklanan aşina-

lık duygusunun rahat davranmanıza ve aletin güvenlik ilkelerini göz ardı etmenize neden olmasına izin vermeyin. Bir an için dikkatsiz bir harekette bulunmak ciddi yaralanmalara neden olabilir. BU TALİMATLARI SAKLAYIN.

EK GÜVENLİK KURALLARI

Bu aygıt ev kullanımı içindir.

1. Kullanmadan önce bu kullanma kılavuzunu

ve şarj aletinin kullanma kılavuzunu dikkatle okuyun.

2. Aşağıdaki maddeleri süpürgeye çekmeyin:

— Yanan sigaralar gibi kızgın maddeler veya metal kesme/taşlama sonucunda çıkan kıvılcımlar/metal tozları — Petrol, tiner, benzin, gazyağı veya boya gibi kolay tutuşan maddeler — Nitrogliserin gibi patlayıcı maddeler — Alüminyum, çinko, magnezyum, titan- yum, fosfor veya selüloit gibi yanabilen maddeler91 TÜRKÇE — Islak kirler, su, yağ veya benzerleri — Ahşap yongalar, metaller, taşlar, camlar, çiviler, iğneler veya jiletler gibi keskin kenarlı sert cisimler — Çimento veya toner gibi topaklaşacak tozlar — Metal veya karbon gibi iletken tozlar — Beton tozu gibi ince parçacıklar Bunları süpürgeye çekmeniz yangına, beden- sel ve/veya maddi hasara neden olabilir.

3. Anormal bir durum fark ederseniz çalışmayı

4. Süpürgeyi düşürür veya çarparsanız, kullan-

madan önce çatlak veya hasar kontrolü yapın.

5. Ocaklara ve başka ısı kaynaklarına

6. Giriş deliğini veya havalandırma deliklerini

tıkamayın. BU TALİMATLARI SAKLAYIN. Batarya kartuşu hakkında önemli güvenlik talimatları

1. Batarya kartuşunu kullanmadan önce, tüm tali-

matları ve (1) batarya kartuşu, (2) batarya ve (3) ürün üzerindeki tüm uyarı işaretlerini okuyun.

2. Batarya kartuşunu parçalarına ayırmayın veya

kurcalamayın. Yangın, aşırı ısı veya patlamaya neden olabilir.

3. Çalışma süresi aşırı derecede kısalmışsa kul-

lanmayı derhal bırakın. Aşırı ısınma, yanma riski hatta patlamaya neden olabilir.

4. Gözünüze elektrolit kaçarsa, gözlerinizi temiz

suyla durulayın ve hemen tıbbi yardım alın. Görme kaybına yol açabilir.

5. Batarya kartuşuna kısa devre yaptırmayın:

(1) Terminallere herhangi bir iletken madde değdirmeyin. (2) Batarya kartuşunu çiviler, madeni paralar, vb. gibi başka metal nesnelerle aynı kaba koymaktan kaçının. (3) Batarya kartuşunu yağmura ya da suya maruz bırakmayın. Kısa devre, büyük bir akım akışına, aşırı ısın- maya, olası yanıklara hatta bataryanın bozul- masına yol açabilir.

6. Aleti ve batarya kartuşunu sıcaklığın 50 °C ya

da daha yükseğe ulaştığı yerlerde saklamayın ve kullanmayın.

7. Aşırı derecede hasar görmüş ya da tamamen

kullanılamaz durumda olsa bile batarya kartu- şunu yakmayın. Batarya kartuşu ateşe atılırsa patlayabilir.

8. Batarya kartuşunu çivilemeyin, kesmeyin,

ezmeyin, fırlatmayın, düşürmeyin ya da batarya kartuşuna sert bir nesne ile vurmayın. Bu eylemler yangın, aşırı ısı veya patlamaya neden olabilir.

9. Hasarlı bataryayı kullanmayın.

10. Aletin içerdiği lityum-iyon bataryalar Tehlikeli

Eşyalar Yönetmeliğinin gereksinimlerine tabi- dir. Ticari nakliye işlemleri için, örneğin üçüncü taraar, nakliye acenteleri tarafından yapılan nakli- yelerde, paketleme ve etiketleme gereksinimlerine uyulmalıdır. Nakliyesi yapılacak ürünün hazırlanması için, tehlikeli maddeler konusunda uzman bir kişiye danışın. Lütfen muhtemelen daha ayrıntılı olan ulusal yönetmeliklere de uyun. Açık kontakları bantlayın ya da maskeleyin ve bataryayı paketin içinde hareket etmeyecek şekilde paketleyin.

11. Batarya kartuşunu bertaraf ederken aletten

çıkarın ve güvenli bir yerde bertaraf edin. Bataryanın bertaraf edilmesi ile ilgili yerel düzenlemelere uyunuz.

12. Bataryaları sadece Makita tarafından belirtilen

ürünlerle kullanın. Bataryaların uyumsuz ürün- lere takılması; yangın, aşırı ısınma, patlama ya da elektrolit sızıntısına neden olabilir.

13. Alet uzun süre kullanılmayacaksa batarya

aletten çıkarılmalıdır.

14. Kullanma sırasında ve sonrasında batarya

kartuşu ısınarak yanıklara veya düşük sıcaklık yanıklarına yol açabilir. Sıcak batarya kartuş- ları ile işlem yaparken dikkat edin.

15. Yanıklara neden olabilecek kadar sıcak olabi-

leceğinden kullandıktan hemen sonra aletin terminaline dokunmayın.

16. Batarya kartuşunun terminallerine, deliklerine

ve kanallarına mıcır, toz veya toprak girmesine izin vermeyin. Aletin veya batarya kartuşunun ısınmasına, alev almasına, patlamasına ve arıza- lanmasına neden olarak yanıklara veya yaralan- maya yol açabilir.

17. Alet yüksek gerilim elektrik güç hatları yakı-

nında kullanımı desteklemediği sürece batarya kartuşunu yüksek gerilim elektrik güç hatları- nın yakınında kullanmayın. Aletin veya batarya kartuşunun arızalanmasına veya bozulmasına neden olabilir.

18. Bataryayı çocuklardan uzak tutun.

BU TALİMATLARI MUHAFAZA

EDİNİZ. DİKKAT: Sadece orijinal Makita bataryalarını kullanın. Orijinal olmayan Makita bataryaları ya da üzerine değişiklik yapılmış bataryaların kullanımı bataryanın patlamasına ve sonuç olarak yangın, kişisel yaralanma ve hasara neden olabilir. Ayrıca Makita aleti ve şarj aletinin Makita tarafından sunulan garantisi de geçersiz olur. Maksimum batarya ömrü için ipuçları

1. Batarya kartuşunu tamamen boşalmadan önce

şarj edin. Aletin gücünün zayıamaya başladı- ğını fark ettiğinizde aleti durdurun ve batarya kartuşunu şarj edin.

2. Tam dolu bir batarya kartuşunu asla yeniden

şarj etmeyin. Aşırı şarj etme bataryanın hizmet ömrünü kısaltır.

3. Batarya kartuşunu 10 °C - 40 °C oda sıcaklı-

ğında şarj edin. Sıcak bir batarya kartuşunu şarj etmeden önce soğumasını bekleyin.92 TÜRKÇE

4. Batarya kartuşunu kullanmıyorken aletten

veya şarj aletinden çıkarın.

5. Uzun bir süre (altı aydan daha fazla) kullan-

madığınız durumlarda batarya kartuşunu şarj edin.

DİKKAT: Alet üzerinde ayarlama veya işleyiş kontrolü yapmadan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. DİKKAT: Bataryayı takarken parmak(lar) ınızı şekilde gösterildiği gibi süpürge ve batarya arasına kıstırmamaya dikkat edin. Parmak(lar)ın kıstırılması yaralanmaya neden olabilir. ► Şek.1 Batarya kartuşunun takılması ve çıkarılması DİKKAT: Batarya kartuşunu takmadan ya da çıkarmadan önce aleti daima kapatın. DİKKAT: Batarya kartuşunu takarken veya çıkarırken aleti ve batarya kartuşunu sıkıca tutun. Aletin ve batarya kartuşunun sıkıca tutulmaması bun- ların düşürülmesine sebep olabilir ve alet ve batarya kartuşunun zarar görmesine ya da ciddi yaralanma- sına yol açabilir. Batarya kartuşunu takmak için, batarya kartuşu üzerin- deki dili yuvanın oluğu ile hizalayın ve kartuşu yerine oturtun. Kartuşu, küçük bir tık sesi ile yerine sabitlenene dek sonuna kadar ittirin. Şekilde gösterildiği gibi kırmızı göstergeyi görebiliyorsanız tam olarak kilitlenmemiş demektir. Batarya kartuşunu çıkarmak için, kartuşun ön tarafın- daki düğmeyi kaydırarak kartuşu aletten çıkarın. ► Şek.2: 1. Kırmızı gösterge 2. Düğme 3. Batarya kartuşu DİKKAT: Batarya kartuşunu daima kırmızı gösterge görünmeyecek şekilde tam olarak takın. Yerine tam oturmazsa, aletten yanlışlıkla düşebilir, sizin ya da çevrenizdeki kişilerin yaralanmasına neden olabilir. DİKKAT: Batarya kartuşunu zorlayarak takma- yın. Kartuş kolay bir şekilde kaymıyorsa doğru yerleş- tirilmemiş demektir. Batarya koruma sistemi Bu alet bir alet/batarya koruma sistemi ile donatılmıştır. Bu sistem motora giden gücü otomatik olarak keserek uzun alet ve batarya ömrü sağlar. Alet veya batarya için aşağıdaki durumlardan biri söz konusu olduğunda aletin işleyişi otomatik olarak durur. Aşırı yüklenme: Alet/batarya, anormal derecede yüksek akım çekme- sine neden olacak şekilde çalıştırılır. Bu durumda, aleti kapatın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Daha sonra aleti yeniden başlaması için çalıştırın. Alet çalışmaya başlamazsa, batarya aşırı ısınmış demektir. Bu durumda, aleti yeniden çalıştırmadan önce bataryanın soğumasını bekleyin. Düşük batarya voltajı: Kalan batarya kapasitesi çok düşüktür ve alet çalışmaz. Bu durum söz konusuysa, bataryayı çıkarıp şarj edin. Diğer nedenlere karşı korumalar: Koruma sistemi, alete zarar verebilecek diğer nedenler için de tasarlanmıştır ve aletin otomatik olarak durma- sını sağlar. Alet çalışırken geçici duraklama veya durma yaparsa nedenleri ortadan kaldırmak için aşağıdaki tüm adımları uygulayın.

1. Aleti kapatın ve ardından tekrar açarak yeniden

2. Bataryaları şarj edin veya şarjlı bataryalarla

3. Aletin ve bataryaların soğumasını bekleyin.

Koruma sistemi eski haline getirilerek ilerleme kaydedi- lemezse yerel Makita Servis Merkezinize başvurun. Kalan batarya kapasitesinin gösterilmesi Kalan batarya kapasitesini göstermesi için batarya kartuşu üzerindeki kontrol düğmesine basın. Gösterge lambaları birkaç saniye yanar. ► Şek.3: 1. Gösterge lambaları 2. Kontrol düğmesi Gösterge lambaları Kalan kapasite Yanıyor Kapalı Yanıp sönüyor %75 ila %100 %50 ila %75 %25 ila %50 %0 ila %25 Bataryayı şarj edin. Batarya arızalanmış olabilir. NOT: Kullanım koşullarına ve ortam sıcaklığına bağlı olarak, gösterilen değer gerçek kapasiteden biraz farklılık gösterebilir. NOT: İlk (en soldaki) gösterge lambası, batarya koruma sistemi çalıştığında yanıp söner. Anahtar işlemi ► Şek.4: 1. Emiş gücü değiştirme düğmesi 2. Açma/ Kapatma düğmesi Süpürgeyi çalıştırmak için Açma/Kapatma düğmesine93 TÜRKÇE basmanız yeterlidir. Kapatmak için, Açma/Kapatma düğmesine tekrar basın. Süpürgenin emiş gücünü, emiş gücü değiştirme düğ- mesine basarak dört adımda değiştirebilirsiniz. Bu düğmeye her basıldığında Sessiz/Normal/Yüksek/ Maksimum modu bir döngü halinde tekrarlanır. Seviye Gösterge Mod

Maksimum hız modu NOT: Emiş gücünü, süpürgeyi açmadan önce değiştirebilirsiniz. NOT: Süpürge son çalışmadaki aynı emiş gücü ile çalışmaya başlar. Lambaların yakılması DİKKAT: Işığa bakmayın ya da ışık kaynağını doğrudan görmeyin. Lambayı açmak için emiş gücü değiştirme düğmesine basın. Lamba, yaklaşık 10 saniye içinde söner. Süpürge çalışırken, lamba yanar. Çalışma durdurulduktan yaklaşık 10 saniye sonra lamba söner. NOT: Kalan batarya kapasitesi düştüğünde, lamba yanıp sönmeye başlar. Lambanın yanıp sönmeye başlama zamanı, çalışma ortamının sıcaklığına ve batarya kartuşunun koşullarına göre değişir. ► Şek.5: 1. Emiş gücü değiştirme düğmesi 2. Açma/ Kapatma düğmesi 3. Lamba MONTAJ DİKKAT: Alet üzerinde herhangi bir iş yap- madan önce aletin kapalı ve batarya kartuşunun ayrılmış olduğundan daima emin olun. Toz torbası ve kağıt filtre Süpürgeyi kullanmadan önce toz torbası veya kağıt filtre takın. İster toz torbası ister kağıt filtre kullanılsın, her iki durumda da toz durdurucuyu kullanın. Toz torbaları temizlenerek bir defadan fazla kullanılabilir. Kağıt filtreler tek kullanımlıktır. Dolduğu zaman kağıt filtreyi boşaltmadan olduğu gibi atın. ÖNEMLİ NOT: Motora toz kaçmasını önlemek için:

• Kullanmadan önce toz torbası veya kağıt filtre takıldığından emin olun.

• Toz torbası veya kağıt filtreyi takarken toz durdurucuyu da onlarla birlikte yuvaya takın.

• Yırtık veya delinmiş torbaları kullanmayın. Aksi takdirde motor arızalanabilir. ÖNEMLİ NOT: Kağıt filtreyi takarken ağız kıs- mındaki kartonu bükmeyin. ÖNEMLİ NOT: İster toz torbası ister kağıt filtre kullanılsın, her iki durumda da toz durdurucunun tekrar kullanılması gerektiği için toz durdurucuyu asla atmayın. ÖNEMLİ NOT: Süpürgenin kağıt filtresi alet per- formansını sağlamak açısından önemli bir parça- dır. Orijinal olmayan kağıt filtrelerin kullanılması duman ya da kıvılcım çıkmasına neden olabilir. NOT: Süpürgeye toz torbası veya kağıt filtre takılı değilken ön kapak tamamen kapanmaz. ► Şek.6 Toz torbasının takılması Toz torbasını takarken toz durdurucuyu kullanın. Üst tarafıyla alt tarafını karıştırmamaya dikkat edin, çünkü iki tarafı birbirinden farklıdır. ► Şek.7: 1. Toz durdurucunun üst tarafı 2. Toz durdu- rucunun alt tarafı

1. Toz torbasının çıkıntılı tarafını şekilde gösterildiği

gibi toz durdurucunun alt oyuğuna yerleştirin. ► Şek.8: 1. Toz durdurucu 2. Alt oyuk 3. Toz torbası Toz torbasının alt ve üst taraarı arasında bir fark yok- tur. İstediğiniz taraftaki çıkıntıyı toz durdurucunun alt tarafındaki oyuğa yerleştirebilirsiniz. ► Şek.9: 1. Alt oyuk

2. Toz torbasının çerçevesiyle toz durdurucunun

çerçevesinin üst üste gelmesi gerekir. ► Şek.10

3. Toz durdurucu ve toz torbasını süpürgenin içindeki

boşluğa takarken toz durdurucunun üzerindeki ok ile aynı yönde ve birlikte yerleştirin. Süpürgenin içindeki boşluktaki yuvaların sonuna kadar girecek şekilde takın. ► Şek.11

4. Toz torbasının kumaş bölümünü süpürgenin içine

5. Ön kapağı tamamen kapatın.

► Şek.13: 1. Ön kapak Kağıt filtrenin takılması Kağıt filtreyi takarken de toz durdurucuyu kullanın. Üst tarafıyla alt tarafını karıştırmamaya dikkat edin, çünkü iki tarafı birbirinden farklıdır. ► Şek.14: 1. Toz durdurucunun üst tarafı 2. Toz dur- durucunun alt tarafı

1. Kağıt filtreyi toz durdurucu üzerine yerleştirmeden94 TÜRKÇE

önce ağız kısmının katını açın. ► Şek.15

2. Kağıt filtrenin çıkıntılı tarafını şekilde gösterildiği

gibi toz durdurucunun alt oyuğuna yerleştirin. ► Şek.16: 1. Toz durdurucu 2. Alt oyuk 3. Kağıt filtre Kağıt filtrenin alt ve üst taraarı arasında bir fark yoktur. İstediğiniz taraftaki çıkıntıyı toz durdurucunun alt tara- fındaki oyuğa yerleştirebilirsiniz. ► Şek.17: 1. Alt oyuk

3. Kağıt filtrenin çerçevesiyle toz durdurucunun

çerçevesinin üst üste gelmesi gerekir. ► Şek.18

4. Toz durdurucu ve kağıt filtreyi süpürgenin içindeki

boşluğa takarken toz durdurucunun üzerindeki ok ile aynı yönde ve birlikte yerleştirin. Süpürgenin içindeki boşluktaki yuvaların sonuna kadar girecek şekilde takın. ► Şek.19

5. Kağıt filtrenin kap bölümünü süpürgenin içine

6. Ön kapağı tamamen kapatın.

► Şek.21: 1. Ön kapak KULLANIM DİKKAT: Süpürgeyi kullanırken yüzünüzü hava deliğine yaklaştırmayın. Gözlere yabancı maddeler girerse yaralanmaya neden olabilir. Süpürge ek parçalarını takma ve çıkarma DİKKAT: Ek parçaları taktıktan sonra sıkıca takılıp takılmadıklarını kontrol edin. Ek parça- lar kusurlu takılırsa çıkarak yaralanmaya neden olabilirler. DİKKAT: Ek parçaları çıkarırken elinizi duvara, vb. vurmamaya dikkat edin. Kilitleme işlevli ek parça kullanırken Ek parçayı takmak için tık sesi ile yerine oturana dek süpürgenin emme ağzına sokun. Ek parçanın kilitlendi- ğinden emin olun. ► Şek.22: 1. Emme ağzı 2. Kilitleme işlevli ek parça

ÖNEMLİ NOT: Kilitleme işlevli ek parçayı takarken süpürge üzerindeki serbest bırakma düğmesini ek parça üzerindeki kanca ile mutlaka hizalayın. Hizalanmazlarsa ek parça kilitlenmez ve süpürgeden çıkabilir. Ayırmak için serbest bırakma düğmesine basarken ek parçayı çekin. ► Şek.23: 1. Serbest bırakma düğmesi 2. Kilitleme işlevli ek parça Kilitleme işlevsiz ek parça kullanırken ÖNEMLİ NOT: Kilitleme işlevi bulunmayan ek parçayı bağlamak için süpürgenin emme ağzına çevirerek sıkıca takın. Ek parçayı çıkarmak için çevirerek çekip çıkarın. ► Şek.24 Temizlik (Emme) Emme başlığı Masaları, tezgahları, mobilyaları, vb. temizlemek için emme başlığını takın. Emme başlığı kolayca takılır. ► Şek.25: 1. Emme başlığı Emme başlığı + Uzatma çubuğu (Düz boru) Uzatma çubuğu emme başlığı ile süpürge arasına takılır. Bu tertibat, zemini ayakta durarak temizleme kolaylığı sağlar. ► Şek.26: 1. Süpürge gövdesi 2. Uzatma çubuğu

Köşe emme başlığı Köşeleri ve bir otomobilin veya mobilyaların kuytu yerle- rini temizlemek için köşe emme başlığını takın. ► Şek.27: 1. Köşe emme başlığı 2. Süpürge gövdesi Köşe emme başlığını başlık yuvasında saklayabilirsiniz. ► Şek.28: 1. Başlık yuvası 2. Köşe emme başlığı DİKKAT: Parmaklarınızı, köşe emme başlığı ile başlık yuvasının arasına kıstırmamaya dikkat edin. Parmağın/parmakların kıstırılması yaralanmaya neden olabilir. Köşe emme başlığı + Uzatma çubuğu (Düz boru) Süpürgenin kendisinin içine giremediği sıkı yarık- larda veya ulaşılması zor yüksek yerlerde bu tertibatı kullanın. ► Şek.29: 1. Köşe emme başlığı 2. Uzatma çubuğu

Emme başlığı olmadan temizleme Tozları emme başlığı olmadan toplayabilirsiniz. ► Şek.30 Zeminin tozunu ayakta durarak almada, süpürgeye uzatma çubuğunu (düz boru) takmak rahatlık sağlar. ► Şek.31: 1. Uzatma çubuğu (Düz boru) Tozun boşaltılması DİKKAT: Aşırı dolmadan veya emme kuvveti zayıamadan önce süpürgeyi boşaltın. DİKKAT: Ön kapağı kapatırken parmaklarınızı kıstırmamaya dikkat edin.95 TÜRKÇE ÖNEMLİ NOT: İster toz torbası ister kağıt filtre kullanılsın, her iki durumda da toz durdurucunun kullanılması gerektiği için toz durdurucuyu asla atmayın. ÖNEMLİ NOT: Süpürgenin içinde toz torbası/ kağıt filtre yokken ön kapak tamamen kapan- maz. Ön kapağı kapatmak için zorlamayın. Aletin deforme olmasına veya kırılmasına neden olabilir. ÖNEMLİ NOT: Tozu atarken toz torbası/kağıt filtre haznesini de temizleyin. Haznede kalan toz ve kir, sünger filtrenin tıkanmasına veya motorun hasar görmesine neden olabilir.

1. Ön kapağı açmak için düğmeyi itin. Bir tık sesi

duyulana kadar açtığınızda o konumda pozitif bir durma sağlamış olursunuz. ► Şek.32: 1. Ön kapak 2. Düğme

2. Hem turuncu renkli toz durdurucuyu hem de toz

torbasını/kağıt filtreyi aynı anda çekip çıkarın. ► Şek.33: 1. Toz durdurucu

3. Toz kabı tipine göre aşağıdaki prosedürleri

uygulayın: Toz torbasını kullanırken Toz durdurucuyu çıkarın ve toz torbasını boşaltın. ► Şek.34: 1. Toz durdurucu 2. Toz torbası Kağıt filtre kullanırken Toz durdurucuyu çıkarın ve kağıt filtreyi atın. ► Şek.35: 1. Toz durdurucu 2. Kağıt filtre

4. Toz torbasını/yeni kağıt filtreyi ve toz durdurucuyu

birlikte süpürgeye yerleştirin ve ön kapağı kapatın. NOT: Süpürge, ön kapağı 90 derecelik bir açıdan daha fazla açmaya çalışırsanız ön kapak yerinden çıkacak şekilde tasarlanmıştır. Ön kapak yerinden çıkarsa, ön kapak mafsalındaki yerine takın. ► Şek.36: 1. Ön kapak 2. Ön kapak mafsalı BAKIM DİKKAT: Muayene ya da bakım yapmadan önce aletin kapalı ve batarya kartuşunun çıkartıl- mış olduğundan daima emin olun. Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarla- malar daima Makita yedek parçaları kullanılarak Makita Yetkili Servis Merkezleri veya Fabrika Servis Merkezleri tarafından yapılmalıdır. Kullanım sonrası DİKKAT: Süpürgeyi hiçbir destek olmadan duvara dayamak süpürgenin düşmesine neden olarak yaralanmaya veya süpürgenin hasar gör- mesine yol açabilir. ► Şek.37 Temizleme DİKKAT: Tıkandıklarında toz torbalarını ve filt- releri temizleyin. Tıkalı durumda kullanmaya devam etmek ısınma veya yangına neden olabilir. ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir. ÖNEMLİ NOT: Süpürge ve filtrelere yapışan tozu, toz alıcı sprey ile temizlemeyin. Gövdenin içine toz getirerek arızaya neden olur. ÖNEMLİ NOT: Toz torbalarını ve sünger filtreleri yıkadıktan sonra kullanmadan önce tamamen kurutun. Yeterince kurumamış filtreler emmenin kötüleşmesine ve motorun hizmet ömrünün kısalma- sına neden olabilir. ÖNEMLİ NOT: Toz torbalarını ve sünger filtreleri temizledikten sonra kullanmadan önce bunları mutlaka yeniden takın. Süpürgeyi, toz torbaları ve sünger filtreler olmadan kullanırsanız motor gövdesi- nin içine toz girerek arızaya neden olur. Süpürge gövdesi Zaman zaman sabunlu suyla ıslatılmış bir bezle süpür- genin dış kısmını (süpürge gövdesini) silin. Emme ağzını, toz torbası/kağıt filtre takma bölgesini ve toz durdurucuyu da temizleyin. ► Şek.38 Toz torbası Toz torbasını, tozla tıkandığı ve süpürgenin temiz- leme gücü zayıadığı zaman, sabunlu suyla yıkayın. Kullanmadan önce, filtreyi tamamen kurutun. Yeterince kurumamış bir filtre emmenin kötüleşmesine ve moto- run hizmet ömrünün kısalmasına neden olabilir. ► Şek.39 NOT: Kağıt filtreler tek kullanımlıktır. Toz durdurucu Toz durdurucunun tozunu silerek temizleyin. Süngerli kısmın üzerindeki toz ve kiri hafifçe vurarak temizleyin. ► Şek.40: 1. Süngerli kısım Sünger filtrenin takılması ve çıkarılması DİKKAT: Sünger filtreyi temizledikten sonra süpürgeye yerleştirmeyi unutmayın. Suda yıkadıy- sanız takmadan önce kurutun. Yeterince kurumamış bir sünger filtre motorun hizmet ömrünün kısalmasına neden olabilir. Sünger filtre tozla tıkanırsa, süpürgeden çıkarın ve silerek ya da suda yıkayarak temizleyin. Sünger filtreyi çıkarmak için, önce toz torbasını ya da kağıt filtreyi çıkarın, ardından sünger filtreyi tutup çeke- rek çıkarın. ► Şek.41: 1. Sünger filtre96 TÜRKÇE Sünger filtrenin kenar kısmının tamamını, toz torbası/ kağıt filtre takılan bölümün içindeki girintili duvara doğru bastırın. ► Şek.42: 1. Girintili duvar Akülü süpürge için duvar montaj aparatı İsteğe bağlı aksesuar NOT: Montaj aparatını monte etmek için vida dahil değildir. Vidalanacak materyale uygun bir vida hazır edin. Akülü süpürge için duvar montaj aparatını, akülü süpürge için duvar montaj aparatının sağlam bir şekilde sabitlenebileceği sert ahşap duvara, kirişe veya kolona monte edin. Süpürgeyi asmadan önce akülü süpürge için duvar montaj aparatının sağlam bir şekilde monte edildiğinden mutlaka emin olun. ► Şek.43: 1. Akülü süpürge için duvar montaj aparatı DİKKAT: Süpürgeyi duvar montaj aparatına şiddetli bir şekilde asmayın veya süpürge dışında başka cihazlar asmayın. Sorun giderme Onarım yaptırmaya çalışmadan önce aşağıdaki hususları kontrol edin. Belirti Muayene edilecek bölge Giderme yöntemi Zayıf emme gücü Toz torbası veya kağıt filtre tozla dolmuş mu? Toz torbası veya kağıt filtreyi boşaltın. Toz torbası veya sünger filtre tıkanmış mı? Toz torbası ve sünger filtrenin tozunu boşaltın veya yıkayın. Kağıt filtre tıkanmış mı? Kağıt filtreyi değiştirin. Batarya kartuşunun şarjı bitmiş mi? Batarya kartuşunu şarj edin. Çalışmıyor Batarya kartuşunun şarjı bitmiş mi? Batarya kartuşunu şarj edin. Anormal gürültü ve titreşim çıkıyor Toz torbası veya sünger filtre tıkanmış mı? Toz torbası ve sünger filtrenin tozunu boşaltın veya yıkayın. Kağıt filtre tıkanmış mı? Kağıt filtreyi değiştirin. Açıklıkları veya delikleri tıkayan bir şey var mı? Emme başlıkları, borular ve hava açıklıkların- daki tüm toz ve cisimleri temizleyin. Emme başlığı veya borunun emme ağzı kapalı mı? Emme başlığı ve borunun emme ağzını açın. Toz kutusu kapağı kapanmıyor Toz torbası veya kağıt filtre takılı mı? Toz torbası veya kağıt filtreyi takın. DİKKAT: Süpürgeyi kendiniz onarmaya çalışmayın.

AKSESUARLAR DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita aletiniz ile kullanıl- mak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın. Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar- sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Uzatma çubuğu (Düz boru)

• Dar alan emme başlığı

• Akülü süpürge için duvar montaj aparatı

• Orijinal Makita batarya ve şarj aleti NOT: Listedeki parçaların bazıları alet paketi içeri- sinde standart aksesuar olarak dahil edilmiş olabilir. Bunlar ülkeden ülkeye farklılık gösterebilir. Siklon ek parçası İsteğe bağlı aksesuar ► Şek.44: 1. Serbest bırakma düğmesi 2. Kanca

3. Uzatma çubuğu (Düz boru) 4. Siklon ek

parçası 5. Emme ağzı Siklon ek parçası hakkında Süpürgeyi siklon ek parçası takılı durumda kullanmak toz torbasına giren toz miktarını azaltarak emiş gücü- nün zayıamasını önlemeye yardımcı olur. Ek olarak kullanım sonrası temizleme de kolaylaşır.97 TÜRKÇE DİKKAT: Alet üzerinde herhangi bir işlem yap- madan önce mutlaka aletin kapalı ve batarya kar- tuşunun çıkarılmış olduğundan emin olun. Batarya kartuşu takılı bırakılırsa süpürge beklenmedik şekilde çalışabilir ve yaralanmaya neden olabilir. DİKKAT: Siklon ek parçasının gözenekli filtre- sini ve süpürge ünitesinin toz torbasını tıkandıkla- rında temizleyin. Tıkalı durumda kullanmaya devam etmek ısınma veya dumana neden olabilir. ÖNEMLİ NOT: Siklon ek parçası takılı iken süpürgeyi yatay veya yukarı bakar durumda kul- lanmayın. Bunun yapılması gözenekli filtrenin tıkan- masına neden olabilir. ÖNEMLİ NOT: Süpürgeyi, siklon ek parçasını kullanırken bile, her zaman toz torbası takılı ola- rak kullanın. Süpürgenin toz torbası takılı olmadan kullanılması motor arızasına neden olabilir. NOT: Kullanmadan önce siklon ek parçası, süpürge ve uzatma çubuğunun (düz boru) düzgün bir şekilde kilitlendiğini kontrol edin. NOT: Toz biriktiğinde siklon ek parçasının toz kutusunu ve süpürgenin toz torbasını boşaltın. Kullanmaya devam etmek zayıf emiş gücüne yol açar. NOT: Siklon ek parçasını kilitleme işlevi olmadan da kullanabilirsiniz. NOT: Siklon ek parçasını takmak veya çıkarmak için “Süpürge ek parçalarının takılması ve çıkarılması” kısmına bakın. Tozun boşaltılması Toz kutusunun dolu çizgisine kadar toz biriktiğinde aşağıdaki prosedürü izleyerek tozu boşaltın.

1. Toz kutusunu sıkıca tutun, iki düğmeye basarak

basılı tutun ve toz kutusunu çıkarın. ► Şek.45: 1. Dolu çizgisi 2. Toz kutusu 3. Düğme (iki yerde) 4. Gözenekli filtre

2. Toz kutusunun içindeki tozu boşaltın ve gözenekli

filtrenin yüzeyine yapışan tüm tozu temizleyin.

3. Toz kutusunu, iki düğme bir tık sesi ile kilitlenene

kadar sonuna dek sokun. ► Şek.46: 1. Toz kutusu 2. Düğme (iki yerde) DİKKAT: Toz kutusunu yeniden takarken par- maklarınızı kıstırmamaya dikkat edin. NOT: Yeniden çalışmaya başlamadan önce siklon ek parçası, süpürge ve uzatma çubuğunun (düz boru) düzgün bir şekilde kilitlendiğini kontrol edin. NOT: Tozu boşaltıktan ve gözenekli filtreyi temizledik- ten sonra bile emiş gücü toparlanmazsa süpürgenin toz torbasında toz birikip birikmediğini veya tıkanma olup olmadığını kontrol edin. NOT: Siklon ek parçasından boşaltırken toz uçuşabi- lir. Tozun gözlerinize kaçmamasına dikkat edin. Temizleme DİKKAT: Siklon ek parçasını yıkadıktan sonra kullanmadan önce tümüyle kurutun. Yeterince kurumamış bileşenler elektrik çarpmasına veya ciha- zın hasar görmesine neden olabilir. Toz kutusu kirlendiğinde veya gözenekli filtre tıkandı- ğında bunları çıkarıp su ile yıkayın. (Çıkarma prosedürü için “Tozun boşaltılması” kısmına bakın.) Yeniden takmadan ve kullanmadan önce parçaları tamamen kurutun. ► Şek.47: 1. Toz kutusu 2. Gözenekli filtre Gözenekli filtre çok kirlendiğinde aşağıdaki prosedürleri izleyerek temizleyin.

1. Gözenekli filtreyi saatin aksi yönünde çevirin ve

kancalar açıkken çıkarın. ► Şek.48: 1. Gözenekli filtre 2. Kanca

2. Gözenekli filtre üzerindeki tozu temizleyin ve

ardından su ile yıkayın. Ondan sonra tamamen kurutun.

3. Gözenekli filtreyi, kancalar açıklık ile hizalanmış

durumda tabana sokun. Gözenekli filtreyi, kancalar bir tık sesi ile kilitlenene kadar saat yönünde çevirin. Gözenekli filtrenin sıkıca takıldığından emin olun. ► Şek.49: 1. Gözenekli filtre 2. Kanca 3. Açıklık9899Makita Europe N.V. Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Makita Corporation 3-1 1-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan 885928A998 EN, FR, DE, IT, NL, ES, PT, EL, TR
