MANUAL DE UTILIZADOR CL002G MAKITA

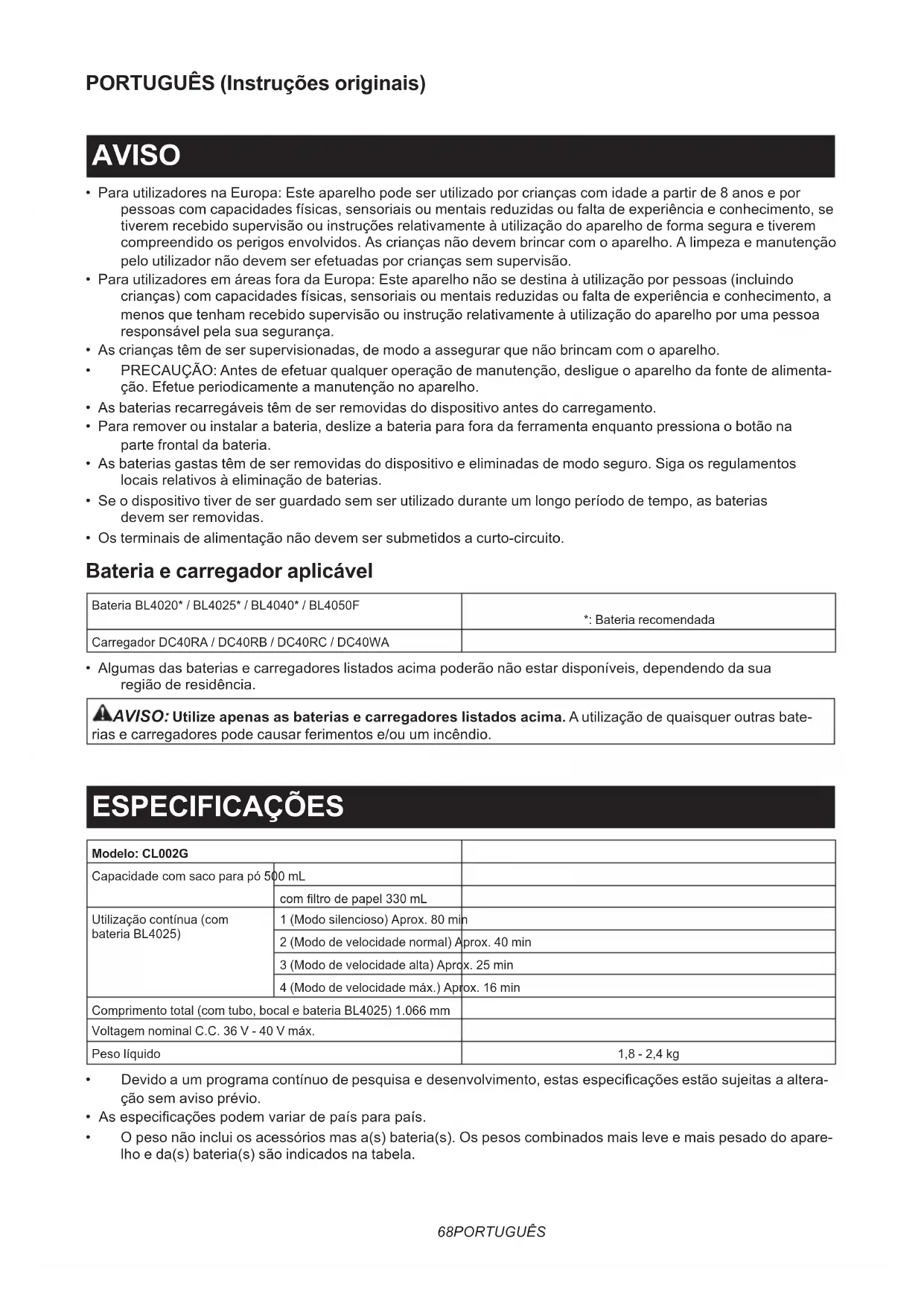

• Para utilizadores na Europa: Este aparelho pode ser utilizado por crianças com idade a partir de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções relativamente à utilização do aparelho de forma segura e tiverem compreendido os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem ser efetuadas por crianças sem supervisão.

• Para utilizadores em áreas fora da Europa: Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instrução relativamente à utilização do aparelho por uma pessoa responsável pela sua segurança.

• As crianças têm de ser supervisionadas, de modo a assegurar que não brincam com o aparelho.

• PRECAUÇÃO: Antes de efetuar qualquer operação de manutenção, desligue o aparelho da fonte de alimenta- ção. Efetue periodicamente a manutenção no aparelho.

• As baterias recarregáveis têm de ser removidas do dispositivo antes do carregamento.

• Para remover ou instalar a bateria, deslize a bateria para fora da ferramenta enquanto pressiona o botão na parte frontal da bateria.

• As baterias gastas têm de ser removidas do dispositivo e eliminadas de modo seguro. Siga os regulamentos locais relativos à eliminação de baterias.

• Se o dispositivo tiver de ser guardado sem ser utilizado durante um longo período de tempo, as baterias devem ser removidas.

• Os terminais de alimentação não devem ser submetidos a curto-circuito. Bateria e carregador aplicável Bateria BL4020* / BL4025* / BL4040* / BL4050F *: Bateria recomendada Carregador DC40RA / DC40RB / DC40RC / DC40WA

• Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência. AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras bate- rias e carregadores pode causar ferimentos e/ou um incêndio. ESPECIFICAÇÕES Modelo: CL002G Capacidade com saco para pó 500 mL com ltro de papel 330 mL Utilização contínua (com bateria BL4025) 1 (Modo silencioso) Aprox. 80 min 2 (Modo de velocidade normal) Aprox. 40 min 3 (Modo de velocidade alta) Aprox. 25 min 4 (Modo de velocidade máx.) Aprox. 16 min Comprimento total (com tubo, bocal e bateria BL4025) 1.066 mm Voltagem nominal C.C. 36 V - 40 V máx. Peso líquido 1,8 - 2,4 kg

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especicações estão sujeitas a altera- ção sem aviso prévio.

• As especicações podem variar de país para país.

• O peso não inclui os acessórios mas a(s) bateria(s). Os pesos combinados mais leve e mais pesado do apare- lho e da(s) bateria(s) são indicados na tabela.69 PORTUGUÊS Símbolos A seguir são apresentados os símbolos que podem ser utilizados para o equipamento. Certique-se de que compreende o seu signicado antes da utilização. Leia o manual de instruções. Uma bateria típica aplicável a este produto. Ni-MH Li-ion Apenas para países da UE Devido à presença de componentes perigosos no equipamento, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias podem ter um impacto negativo no meio ambiente e na saúde humana. Não elimine aparelhos elétricos e eletróni- cos ou baterias juntamente com resíduos domésticos! De acordo com a Diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias, bem como a respetiva adaptação à legislação nacional, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias devem ser armazenados separa- damente e entregues num ponto de reco- lha separado para resíduos municipais, que opere de acordo com os regulamentos de proteção ambiental. Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com uma cruz colocado no equipamento. Utilização a que se destina Esta ferramenta serve para recolher pó seco.

todos os avisos de segurança e todas as instru- ções ANTES DA UTILIZAÇÃO. Caso não siga os avisos e instruções, pode apanhar um choque elé- trico, provocar um incêndio e/ou ferimentos graves.

1. Não exponha à chuva. Guarde dentro de casa.

2. Não permita que seja utilizado como brin-

quedo. Tenha cuidado especialmente quando o aparelho for utilizado por crianças ou pró- ximo delas.

3. Utilize-o somente de acordo com as instruções

deste manual. Utilize somente os acessórios recomendados pelo fabricante.

4. Não utilize com uma bateria danicada. Se

o aparelho não funcionar corretamente, for derrubado, danicado, deixado ao ar livre ou cair na água, leve-o ao centro de assistência.

5. Não manuseie o aparelho com as mãos

6. Não coloque nenhum objeto nas aberturas.

Não o utilize com uma abertura bloqueada; mantenha-o limpo, sem poeira, pelos, cabelos ou qualquer outra coisa que possa reduzir o uxo de ar.

7. Mantenha os cabelos, roupas largas, dedos e

outras partes do corpo afastadas das abertu- ras e das peças em movimento.

8. Desligue todos os controlos antes de retirar a

9. Tenha cuidado especialmente ao limpar

10. Não utilize para aspirar líquidos inamáveis ou

combustíveis, tal como gasolina, nem utilize em áreas onde esses produtos podem estar presentes.

11. Utilize somente o carregador fornecido pelo

fabricante para recarregar.

12. Não utilize para aspirar algo que está a quei-

mar ou a soltar fumo, tal como cigarros, fósfo- ros ou cinzas quentes.

13. Não utilize sem o saco para pó e/ou os ltros

devidamente instalados.

14. Não carregue a bateria ao ar livre.

15. Recarregue apenas com o carregador espe-

cicado pelo fabricante. Um carregador que é adequado para um tipo de conjunto de baterias poderá criar um risco de incêndio quando utilizado com outro conjunto de baterias.

16. Utilize aparelhos apenas com conjuntos de

baterias especicamente designados. A utili- zação de quaisquer outros conjuntos de baterias poderá criar um risco de ferimentos e incêndio.

17. Quando (o) conjunto de baterias não estiver a

ser utilizado, mantenha-o afastado de outros objetos de metal, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos de metal pequenos que possam esta- belecer ligação de um terminal a outro.

18. Mediante condições abusivas, o líquido

poderá ser ejetado da bateria; evite o contacto. Caso ocorra o contacto acidentalmente, lavar com água.

19. Não utilize um conjunto de baterias ou um

aparelho que se encontre danicado ou modi- cado. As baterias danicadas ou modicadas poderão exibir um comportamento imprevisível, resultando em incêndio, explosão ou risco de ferimentos.

20. Não exponha um conjunto de baterias ou um

aparelho a incêndio ou temperatura excessiva. A exposição a incêndio ou a uma temperatura superior a 130 °C poderá causar uma explosão.

21. Siga todas as instruções de carregamento

e não carregue o conjunto de baterias ou o aparelho fora da amplitude de temperaturas especicada nas instruções. O carregamento incorreto ou a temperaturas fora da amplitude especicada poderá danicar a bateria e aumen- tar o risco de incêndio.

22. Não permita que a familiaridade adquirida

pelo uso frequente das ferramentas o tornem complacente e o faça ignorar os princípios de segurança da ferramenta. Uma ação descuidada70 PORTUGUÊS pode causar lesões graves numa fração de segundos. GUARDE ESTAS INSTRUÇÕES.

ADICIONAIS Este aparelho destina-se à utilização doméstica.

1. Antes de utilizar o aparelho, leia cuidadosa-

mente este manual de instruções bem como o manual do carregador.

2. Não aspire os seguintes materiais:

— Materiais quentes, tais como cigarros acesos ou faíscas/pó de metal produzi- dos ao esmerilar/cortar metal — Materiais inamáveis, tais como gasolina, diluentes, benzina, querosene ou tinta — Materiais explosivos como nitroglicerina — Materiais inamáveis, tais como alumí- nio, zinco, magnésio, titânio, fósforo ou celulóide — Sujidade húmida, água, óleo, etc. — Artigos rígidos com arestas cortantes, tais como aparas de madeira, metais, pedras, vidros, pregos, pinos e lâminas de barbear — Pó para solidicar, como cimento ou tóner — Pó condutivo, tal como metal ou carbono — Partículas minúsculas como de betão Isso pode provocar incêndio, ferimentos e/ou danos à propriedade.

3. Desligue o aspirador imediatamente se notar

qualquer funcionamento anormal.

4. Se deixar cair ou bater o aspirador, inspecione

cuidadosamente para ver se há rachaduras ou danos antes de utilizar.

5. Não aproxime de fogões nem de outras fontes

6. Não bloqueie os orifícios de entrada e saída de

ar. GUARDE ESTAS INSTRUÇÕES. Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as ins-

truções e etiquetas de precaução no (1) carre- gador de bateria (2) bateria e (3) produto que utiliza a bateria.

2. Não desmonte ou manipule a bateria. Pode

resultar num incêndio, em calor excessivo ou numa explosão.

3. Se o tempo de funcionamento se tornar

excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaque- cimento, possíveis queimaduras e mesmo explosão.

4. Se entrar eletrólito nos seus olhos, lave-os

com água e consulte imediatamente um médico. Pode resultar em perca de visão.

5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor. (2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pre- gos, moedas, etc. (3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme uxo de corrente, sobreaquecimento, possí- veis queimaduras e mesmo estragar-se.

6. Não guarde nem utilize a ferramenta e a bateria

em locais onde a temperatura pode atingir ou exceder 50 °C.

7. Não queime a bateria mesmo que esteja estra-

gada ou completamente gasta. A bateria pode explodir no fogo.

8. Não pregue, corte, esmague, atire, deixe cair

a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.

9. Não utilize uma bateria danicada.

10. As baterias de iões de lítio contidas na fer-

ramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos). Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem. Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais deta- lhados. Coloque ta-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

11. Quando eliminar a bateria, remova-a da ferra-

menta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a elimi- nação de baterias.

12. Utilize as baterias apenas com os produtos

especicados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

13. Se a ferramenta não for utilizada durante um

período de tempo prolongado, a bateria deve ser removida da ferramenta.

14. Durante e após a utilização, a bateria pode

aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste aten- ção ao manuseamento de baterias quentes.

15. Não toque no terminal da ferramenta ime-

diatamente após a utilização, pois pode car sucientemente quente para provocar queimaduras.

16. Não permita a adesão de aparas, pó ou suji-

dade nos terminais, nos orifícios e nas ranhu- ras da bateria. Poderá fazer com que a ferra- menta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

17. A menos que a ferramenta suporte a utilização

perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta71 PORTUGUÊS tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

18. Mantenha a bateria afastada das crianças.

GUARDE ESTAS INSTRUÇÕES. PRECAUÇÃO: Utilize apenas baterias genuí- nas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita. Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja comple-

tamente descarregada. Pare sempre o funcio- namento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.

2. Nunca carregue uma bateria completamente

carregada. Carregamento excessivo diminui a vida útil da bateria.

3. Carregue a bateria à temperatura ambiente de

10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.

4. Quando não utilizar a bateria, remova-a da

ferramenta ou do carregador.

5. Carregue a bateria se não a utilizar durante um

PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou vericar qualquer função na ferramenta. PRECAUÇÃO: Ao colocar a bateria, tome cuidado para não prender o(s) dedo(s) entre o aspirador e a bateria, como ilustrado no dia- grama. Poderá sofrer ferimentos no(s) dedo(s). ► Fig.1 Instalação ou remoção da bateria PRECAUÇÃO: Desligue sempre a ferramenta antes de colocar ou retirar a bateria. PRECAUÇÃO: Segure rmemente a ferra- menta e a bateria quando instalar ou remover a bateria. Se não segurar rmemente a ferramenta e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bate- ria e ferimentos pessoais. Para instalar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para a posição correta. Insira-a por completo até bloquear na posição correta com um pequeno clique. Se conseguir ver o indicador vermelho conforme apresentado na gura, não está completamente bloqueada. Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria. ► Fig.2: 1. Indicador vermelho 2. Botão 3. Bateria PRECAUÇÃO: Instale sempre a bateria até ao m, até deixar de ver o indicador vermelho. Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo. PRECAUÇÃO: Não instale a bateria à força. Se a bateria não deslizar facilmente é porque não foi colocada corretamente. Sistema de proteção da bateria A ferramenta está equipada com um sistema de prote- ção da ferramenta/bateria. Este sistema desliga auto- maticamente a alimentação do motor para prolongar a vida útil da ferramenta e da bateria. A ferramenta para automaticamente durante a operação se a ferramenta ou a bateria for colocada sob uma das seguintes condições. Sobrecarga: A ferramenta/bateria é utilizada de uma forma que causa a absorção de uma corrente anormalmente alta. Neste caso, desligue a ferramenta e pare a aplicação que fez com que a ferramenta casse sobrecarregada. Depois, ligue a ferramenta para a reiniciar. Se a ferramenta não reiniciar, a bateria está sobreaque- cida. Nesta situação, deixe a bateria arrefecer antes de voltar a ligar a ferramenta. Baixa tensão da bateria: A carga restante da bateria está baixa demais e a fer- ramenta não funciona. Nesse caso, retire a bateria e recarregue-a. Proteções contra outras causas: O sistema de proteção foi também concebido para outras causas que possam danicar a ferramenta e per- mite à ferramenta parar automaticamente. Tome todas as medidas que se seguem para eliminar as causas quando a ferramenta tiver parado ou interrompido temporariamente a operação.

1. Desligue a ferramenta e, em seguida, volte a

ligá-la para reiniciar.

3. Deixe a ferramenta e a(s) bateria(s) arrefecerem.

Se não for possível constatar qualquer melhoria através do restauro do sistema de proteção, contacte o centro de assistência Makita local. Indicação da capacidade restante da bateria Prima o botão de vericação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos. ► Fig.3: 1. Luzes indicadoras 2. Botão de vericação72 PORTUGUÊS Luzes indicadoras Capacidade restante Aceso Apagado A piscar 75% a 100% 50% a 75% 25% a 50% 0% a 25% Carregar a bateria. A bateria pode estar avariada. NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeira- mente diferente da capacidade real. NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona. Ação do interruptor ► Fig.4: 1. Botão de mudança da potência de sucção

2. Botão LIGAR/DESLIGAR

Para efetuar o arranque do aspirador, prima simples- mente o botão LIGAR/DESLIGAR. Para desligar, prima novamente o botão LIGAR/DESLIGAR. Pode alterar a potência de sucção do aspirador em quatro passos premindo o botão de mudança da potên- cia de sucção. De cada vez que premir este botão, o modo Silencioso/Normal/Alta/Máx. repete-se num ciclo. Nível Indicação Modo

Modo de veloci- dade normal

Modo de alta velocidade

Modo de veloci- dade máx. NOTA: Pode alterar a potência de sucção antes de ligar o aspirador. NOTA: O aspirador inicia a operação com a mesma potência de sucção da última operação. Acender a luz PRECAUÇÃO: Não olhe para a luz ou para a fonte de iluminação diretamente. Para acender a lâmpada, prima o botão de mudança da potência de sucção. A lâmpada apaga-se em, aproxi- madamente, 10 segundos. Enquanto o aspirador está a funcionar, a lâmpada acende-se. A lâmpada apaga-se, aproximadamente, 10 segundos depois de parar a operação. NOTA: Quando a restante capacidade da bateria car fraca, a lâmpada começa a piscar. O momento em que a lâmpada começa a piscar depende da temperatura no local de trabalho e das condições da bateria. ► Fig.5: 1. Botão de mudança da potência de sucção

2. Botão LIGAR/DESLIGAR 3. Lâmpada

MONTAGEM PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta. Saco para pó e ltro de papel Instale o saco para pó ou o ltro de papel antes de utilizar o aspirador. Utilize o protetor de pó quando instalar o saco para pó ou o ltro de papel. O saco para pó é reutilizável após limpá-lo. O ltro de papel é do tipo descartável. Deite fora o ltro de papel completo sem esvaziá-lo quando car cheio. OBSERVAÇÃO: Para evitar que o pó entre no motor:

• Certique-se de que o saco para pó ou o ltro de papel está instalado antes de usar.

• Insira o protetor de pó juntamente com o saco para pó ou o ltro de papel completa- mente nas ranhuras quando instalá-los.

• Não utilize um saco partido ou rasgado. Caso contrário, o motor poderá estar avariado. OBSERVAÇÃO: Não dobre o papelão na sua abertura quando instalar o ltro de papel. OBSERVAÇÃO: Nunca deite fora o protetor de pó porque tem ser utilizado sempre que o saco para pó ou o ltro de papel é utilizado. OBSERVAÇÃO: O ltro de papel para o aspira- dor é um componente importante para manter o desempenho da ferramenta. Utilizar outro ltro além do ltro de papel genuíno poderá causar fumos ou ignição. NOTA: Quando o saco para pó ou o ltro de papel não estiverem instalados no aspirador, a tampa fron- tal não fecha completamente. ► Fig.6 Instalar o saco para pó Utilize o protetor de pó quando instalar o saco para pó. Tenha cuidado para não confundir o lado superior do lado inferior porque ambos são diferentes. ► Fig.7: 1. Lado superior do protetor de pó 2. Lado inferior do protetor de pó

1. Insira a saliência do saco para pó na ranhura73 PORTUGUÊS

inferior no protetor de pó conforme indicado na gura. ► Fig.8: 1. Protetor de pó 2. Ranhura inferior 3. Saco para pó Não existe qualquer distinção entre os lados superior e inferior do saco para pó. Poderá inserir a sua saliência de qualquer um dos lados na ranhura inferior do prote- tor de pó. ► Fig.9: 1. Ranhura inferior

2. Sobreponha a estrutura do protetor de pó com a

4. Espalhe a parte de pano do saco para pó dentro

► Fig.13: 1. Tampa frontal Instalar o ltro de papel Utilize o protetor de pó também quando instalar o ltro de papel. Tenha cuidado para não confundir o lado superior do lado inferior porque ambos são diferentes. ► Fig.14: 1. Lado superior do protetor de pó 2. Lado inferior do protetor de pó

2. Insira a saliência do ltro de papel na ranhura

inferior no protetor de pó conforme indicado na gura. ► Fig.16: 1. Protetor de pó 2. Ranhura inferior 3. Filtro de papel Não existe qualquer distinção entre os lados superior e inferior do ltro de papel. Poderá inserir a sua saliência de qualquer um dos lados na ranhura inferior do prote- tor de pó. ► Fig.17: 1. Ranhura inferior

3. Sobreponha a estrutura do protetor de pó com a

5. Espalhe a parte do contentor do ltro de papel

► Fig.21: 1. Tampa frontal OPERAÇÃO PRECAUÇÃO: Não coloque o rosto próximo do orifício de ventilação quando utilizar o aspira- dor. Se objetos estranhos forem soprados para os olhos, pode resultar em ferimentos pessoais. Instalar e remover os acessórios do aspirador PRECAUÇÃO: Após instalar os acessórios, verique se estes estão rmemente instalados. Se instalar os acessórios de forma imperfeita, estes podem soltar-se e provocar ferimentos pessoais. PRECAUÇÃO: Tenha cuidado para não bater com a mão na parede, etc. quando remover os acessórios. Quando utilizar o acessório com a função de bloqueio Para instalar o acessório, insira-o no bocal de sucção do aspirador até encaixar. Certique-se de que o aces- sório está bloqueado. ► Fig.22: 1. Bocal de sucção 2. Acessório com a função de bloqueio 3. Gancho OBSERVAÇÃO: Quando instalar o acessório com a função de bloqueio, certique-se de que alinha o botão de libertação no aspirador com o gancho no acessório. Se não estiverem alinha- dos, o acessório não bloqueia e pode soltar-se do aspirador. Para remover, puxe o acessório enquanto pressiona o botão de libertação. ► Fig.23: 1. Botão de libertação 2. Acessório com a função de bloqueio Quando utilizar o acessório sem a função de bloqueio OBSERVAÇÃO: Para ligar o acessório sem a função de bloqueio, rode-o e insira-o rmemente no bocal de sucção do aspirador. Para desligar o acessório, retire-o enquanto roda. ► Fig.24 Limpeza (Sucção) Bocal Instale o bocal para limpar mesas, secretárias, móveis, etc. O bocal encaixa com facilidade. ► Fig.25: 1. Bocal Bocal + Tubo extensor (tubo reto) O tubo extensor é conectado entre o bocal e o aspi- rador. Esta disposição é conveniente para limpar um pavimento numa posição vertical. ► Fig.26: 1. Armação do aspirador 2. Tubo extensor74 PORTUGUÊS

Bocal para cantos Encaixe o bocal para cantos para limpeza de cantos e frestas de carros ou móveis. ► Fig.27: 1. Bocal para cantos 2. Armação do aspirador Pode guardar o bocal para cantos no suporte do bocal. ► Fig.28: 1. Suporte do bocal 2. Bocal para cantos PRECAUÇÃO: Tenha cuidado para não prender o(s) dedo(s) entre o bocal para cantos e o suporte do bocal. Prender o(s) dedo(s) pode provocar ferimentos. Bocal para cantos + Tubo extensor (Tubo reto) Utilize este arranjo para limpar em locais estreitos onde o aspirador não entra ou em locais altos de difícil acesso. ► Fig.29: 1. Bocal para cantos 2. Tubo extensor

3. Armação do aspirador

Limpeza sem o bocal É possível fazer a aspiração de poeira e pó sem o bocal. ► Fig.30 Para recolher pó num piso numa posição vertical, é conveniente prender o tubo extensor (tubo reto) ao aspirador. ► Fig.31: 1. Tubo extensor (tubo reto) Eliminar o pó PRECAUÇÃO: Esvazie o aspirador antes que que muito cheio, caso contrário a força de suc- ção diminuirá. PRECAUÇÃO: Quando fechar a tampa frontal tenha cuidado para não trilhar os dedos. OBSERVAÇÃO: Nunca deite fora o protetor de pó porque deve ser utilizado sempre que o saco para pó ou o ltro de papel é utilizado. OBSERVAÇÃO: Quando o saco para pó/ltro de papel não estiver dentro do aspirador, a tampa frontal não fecha completamente. Não force a tampa frontal para fechá-la. Pode resultar na deformação ou quebra da ferramenta. OBSERVAÇÃO: Quando eliminar o pó, limpe também o compartimento do saco para pó/ltro de papel. O pó e a sujidade restantes no comparti- mento podem causar a obstrução do ltro de esponja ou danos no motor.

1. Carregue no botão para abrir a tampa frontal.

Abri-la até ouvir um clique permite uma paragem posi- tiva nessa posição. ► Fig.32: 1. Tampa frontal 2. Botão

3. Realize os procedimentos seguintes em função

protetor de pó juntamente no aspirador e feche a tampa frontal. NOTA: O aspirador está construído de modo a que a tampa frontal saia quando tentar forçar a tampa frontal a abrir com um ângulo superior a 90°. Se a tampa frontal sair, insira-a na junta da tampa frontal na posição correta. ► Fig.36: 1. Tampa frontal 2. Junta da tampa frontal MANUTENÇÃO PRECAUÇÃO: Certique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção. Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita. Após utilização PRECAUÇÃO: Colocar o aspirador contra a parede sem qualquer outro suporte pode fazer com que o aspirador caia, resultando em ferimen- tos corporais ou danos no aspirador. ► Fig.37 Limpeza PRECAUÇÃO: Limpe os sacos para pó e os ltros quando carem obstruídos. A utilização continuada no estado obstruído pode dar origem a aquecimento ou incêndio.75 PORTUGUÊS OBSERVAÇÃO: Nunca utilize gasolina, ben- zina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras. OBSERVAÇÃO: Não sopre pó colado no aspira- dor e nos ltros através do espanador de pó. Traz pó para dentro do compartimento e causa avaria. OBSERVAÇÃO: Após lavar os sacos para pó e os ltros de esponja, seque-os bem antes da uti- lização. Os ltros secos de forma insuciente podem prejudicar a sucção e diminuir a vida útil do motor. OBSERVAÇÃO: Após limpar os sacos para pó e os ltros de esponja, certique-se de que os volta a instalar antes da utilização. Se utilizar o aspirador sem os sacos para pó e os ltros de esponja, o pó entra na caixa do motor e provoca anomalias. Armação do aspirador Limpe periodicamente o exterior do aspirador (arma- ção) com um pano humedecido em água e sabão. Limpe também a abertura de sucção, área de instala- ção do saco para pó/ltro de papel e o protetor de pó. ► Fig.38 Saco para pó Lave o saco para pó em água e sabão quando estiver obstruído com pó e quando a potência do aspirador car fraca. Seque-o completamente antes de utilizar. Um ltro que não esteja bem seco pode prejudicar a sucção e diminuir a vida útil do motor. ► Fig.39 NOTA: O ltro de papel é do tipo descartável. Protetor de pó Limpe o pó do protetor de pó. Remova o pó e a sujidade da peça da esponja batendo- -lhe levemente. ► Fig.40: 1. Peça da esponja Remover e instalar o ltro de esponja PRECAUÇÃO: Após limpar o ltro de esponja, certique-se de que o instala no aspira- dor. Se for lavado com água, seque-o antes de insta- lá-lo. Um ltro de esponja mal seco poderá diminuir a vida útil do motor. Quando o ltro de esponja estiver entupido com pó, remova-o do aspirador e limpe-o ou lave-o com água. Para remover o ltro de esponja, remova o saco para pó ou o ltro de papel e, de seguida, aperte e retire o ltro de esponja. ► Fig.41: 1. Filtro de esponja Pressione para dentro todo o bordo do ltro de esponja contra a parede embutida no interior da área de monta- gem do saco para pó/ltro de papel. ► Fig.42: 1. Parede embutida Suporte de parede para aspirador de pó a bateria Acessório opcional NOTA: O parafuso para montar o suporte não é incluído. Prepare um parafuso adaptável ao material a aparafusar. Prenda o suporte de parede para aspirador de pó a bateria numa parede, viga ou coluna de madeira sólida, nas quais o suporte de parede para aspirador de pó a bateria possa ser xo rmemente. Antes de pendurar o aspirador, assegure sempre que o suporte de parede para aspirador de pó a bateria está preso rmemente. ► Fig.43: 1. Suporte de parede para aspirador de pó a bateria PRECAUÇÃO: Não pendure o aspirador no suporte de parede de forma violente nem pendure outros eletrodomésticos além do aspirador. Resolução de problemas Antes de solicitar reparações, verique os seguintes pontos. Sintoma Área a vericar O que fazer Potência de sucção fraca O saco para pó ou o ltro de papel está cheio de pó? Esvazie o saco para pó ou o ltro de papel. O saco para pó ou o ltro de esponja está obstruído? Retire o pó ou lave o saco para pó e o ltro de esponja. O ltro de papel está obstruído? Substitua o ltro de papel. A bateria está descarregada? Carregue a bateria. Não funciona A bateria está descarregada? Carregue a bateria. Emissão de ruídos e vibrações anormais O saco para pó ou o ltro de esponja está obstruído? Retire o pó ou lave o saco para pó e o ltro de esponja. O ltro de papel está obstruído? Substitua o ltro de papel. Está alguma coisa a bloquear as aberturas ou os orifícios? Limpe quaisquer pós e objetos que existam nos bocais, nos tubos e nas aberturas de ar. O bocal de sucção do bocal ou do tubo está fechado? Destape e abra o bocal de sucção do bocal e do tubo.76 PORTUGUÊS Sintoma Área a vericar O que fazer A tampa da caixa do pó não fecha O saco para pó ou o ltro de papel está instalado? Instale o saco para pó ou o ltro de papel. PRECAUÇÃO: Não tente reparar o aspirador por sua conta. ACESSÓRIOS OPCIONAIS PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferra- menta Makita especicada neste manual. A utiliza- ção de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os ns indicados. Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistên- cia Makita.

• Escova para prateleiras

• Acessório de ciclone

• Bateria e carregador genuínos da Makita NOTA: Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país. Acessório de ciclone Acessório opcional ► Fig.44: 1. Botão de libertação 2. Gancho 3. Tubo extensor (tubo reto) 4. Acessório de ciclone

Informações sobre o acessório de ciclone A utilização do aspirador com o acessório de ciclone instalado reduz a quantidade de pó que entra no saco para pó, o que ajuda a evitar o enfraquecimento da força de sucção. Além disso, a limpeza após a utiliza- ção também é simples. PRECAUÇÃO: Certique-se sempre de que a ferramenta está desligada e que a bateria foi removida antes de executar qualquer trabalho na ferramenta. Se a bateria permanecer inserida, o aspirador pode arrancar inesperadamente e provocar ferimentos. PRECAUÇÃO: Limpe o ltro de rede do aces- sório de ciclone e o saco para pó da unidade do aspirador quando carem obstruídos. A utilização continuada no estado obstruído pode dar origem a aquecimento ou fumo. OBSERVAÇÃO: Quando o acessório de ciclone estiver preso, não utilize o aspirador virado na horizontal ou na vertical. Ao fazê-lo pode fazer com que o ltro de rede que obstruído. OBSERVAÇÃO: Utilize sempre o aspirador com o saco para pó instalado, mesmo quando utilizar o acessório de ciclone. A utilização do aspirador sem o saco para pó instalado pode dar origem a uma avaria do motor. NOTA: Verique se o acessório de ciclone, o aspira- dor e o tubo extensor (tubo reto) estão devidamente bloqueados antes da utilização. NOTA: Esvazie a caixa do pó do acessório de ciclone e o saco para pó do aspirador quando se tiver acu- mulado pó. A utilização continuada vai provocar o enfraquecimento da força de sucção. NOTA: Pode também utilizar o acessório de ciclone sem a função de bloqueio. NOTA: Para instalar ou remover o acessório de ciclone, consulte a secção "Instalar e remover os acessórios do aspirador". Eliminar o pó Quando o pó se tiver acumulado até à linha de enchi- mento máximo da caixa do pó, siga o procedimento seguinte e elimine o pó.

1. Segure a caixa do pó rmemente, pressione e

mantenha os dois botões pressionados, e remova a caixa do pó. ► Fig.45: 1. Linha de enchimento máximo 2. Caixa do pó 3. Botão (dois locais) 4. Filtro de rede

2. Elimine o pó no interior da caixa do pó e remova

quaisquer vestígios de pó e poeira que tenham aderido à superfície do ltro de rede.

3. Insira a caixa do pó completamente até os dois

botões bloquearem com um clique. ► Fig.46: 1. Caixa do pó 2. Botão (dois locais) PRECAUÇÃO: Quando voltar a montar a caixa do pó, tenha cuidado para não trilhar os dedos.77 PORTUGUÊS NOTA: Verique se o acessório de ciclone, o aspira- dor e o tubo extensor (tubo reto) estão devidamente bloqueados antes de reiniciar a operação. NOTA: Se a força de sucção não melhorar mesmo após eliminar o pó e limpar o ltro de rede, verique se o pó se acumulou no saco para pó do aspirador ou se ocorreu obstrução. NOTA: O pó pode voar alto quando o eliminar do acessório de ciclone. Tenha cuidado para não permi- tir a entrada de pó nos seus olhos. Limpeza PRECAUÇÃO: Após lavar o acessório de ciclone, seque-o bem antes da utilização. Os com- ponentes secos de forma insuciente podem causar um choque elétrico ou danos no aparelho. Quando a caixa do pó car suja ou o ltro de rede estiver obstruído, remova-os e lave-os com água. (Consulte “Eliminar o pó” para car a conhecer o proce- dimento de remoção.) Seque as peças completamente antes de voltar a ins- talar e utilizar. ► Fig.47: 1. Caixa do pó 2. Filtro de rede Quando o ltro de rede car muito sujo, limpe-o com os seguintes procedimentos.

1. Rode o ltro de rede para a esquerda e remova-o

enquanto os ganchos estiverem desbloqueados. ► Fig.48: 1. Filtro de rede 2. Gancho

2. Remova o pó existente no ltro de rede e, em

seguida, lave-o com água. Em seguida, seque-o completamente.

3. Insira o ltro de rede na base enquanto os gan-
