Tipo de produto	Aspirador sem fio com ciclone
Marca	Makita
Modelo	DCL286F
Capacidade do reservatório	250 ml ou 400 ml conforme o país
Autonomia (bateria BL1830B)	Modo silencioso: 38 min Modo normal: 21 min Modo alta velocidade: 15 min Modo máximo: 8 min
Comprimento total	1 106 mm (com mangueira, bocal e bateria)
Tensão nominal	18 V CC
Peso líquido	1,6 - 2,0 kg (com bateria)
Baterias compatíveis	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Carregadores compatíveis	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Número de velocidades	4 (Silencioso, Normal, Alto, Máximo)
Filtros	Filtro de malha lavável, filtro de alto desempenho (opcional), filtro HEPA (opcional), esponja
Iluminação LED	Sim, com desligamento após 10 segundos
Ciclone	Sim, para separar a poeira e reduzir o entupimento
Utilização	Coleta de poeira seca apenas (interior)
Manutenção	Filtros laváveis com água e sabão; esvaziamento regular do reservatório
Segurança	Proteção contra sobrecarga, superaquecimento e descarga profunda; não usar para líquidos ou substâncias inflamáveis
Acessórios incluídos	Bocal, tubo de extensão, bocal chato (conforme o país)
Reparabilidade	Peças de reposição Makita originais; reparo por centro autorizado

Perguntas frequentes - DCL286F MAKITA

Qual é a autonomia do aspirador Makita DCL286F?

A autonomia depende do modo e da bateria utilizada. Com uma bateria BL1830B, as autonomias são: Modo silencioso aproximadamente 38 minutos, Modo normal aproximadamente 21 minutos, Modo alta velocidade aproximadamente 15 minutos e Modo máximo aproximadamente 8 minutos.

Quais tipos de baterias são compatíveis com o DCL286F?

As baterias compatíveis são as Makita 18 V da série: BL1815N, BL1820B, BL1830B, BL1840B, BL1850B e BL1860B. Use apenas as baterias recomendadas para evitar qualquer risco.

Como limpar os filtros do aspirador?

Os filtros (filtro de malha, filtro de alto desempenho, filtro HEPA, esponja) são laváveis com água e sabão. Após a lavagem, seque-os completamente à sombra antes de remontar. Nunca use o aspirador sem filtros.

Posso usar este aspirador para aspirar líquidos?

Não, o aspirador Makita DCL286F foi projetado apenas para coleta de poeira seca. Não aspire líquidos, substâncias inflamáveis ou materiais quentes, pois isso pode causar incêndio ou danificar o aparelho.

Como esvaziar o reservatório de poeira?

Para esvaziar o reservatório, mantenha pressionados os botões de liberação dos dois lados do compartimento de poeira, em seguida, remova-o do corpo do ciclone. Esvazie a poeira e limpe o filtro de malha se necessário. Recoloque o compartimento até ouvir um clique.

O que fazer se a potência de aspiração diminuir?

Verifique primeiro se o compartimento de poeira está cheio ou se os filtros estão obstruídos. Esvazie o reservatório e limpe os filtros. Certifique-se também de que os canais de ar não estão bloqueados e que a bateria está suficientemente carregada.

O aspirador DCL286F possui iluminação?

Sim, ele possui uma lâmpada LED integrada. Para ligar, pressione o botão de mudança de potência de aspiração. A lâmpada desliga automaticamente após aproximadamente 10 segundos. Ela pisca quando a bateria está fraca.

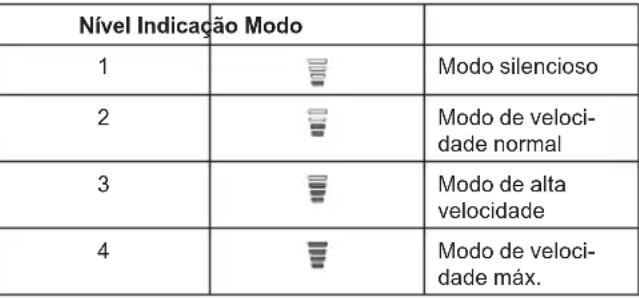

Como mudar a potência de aspiração?

Pressione o botão de mudança de potência de aspiração para percorrer os quatro modos: Silencioso, Normal, Alto e Máximo. O último modo utilizado é memorizado ao reiniciar.

Quais acessórios são fornecidos com o aspirador?

Os acessórios fornecidos podem variar conforme o país, mas geralmente incluem: bocal, tubo de extensão e bocal chato. Consulte a embalagem ou o manual para a lista exata.

Onde posso encontrar peças de reposição para o meu DCL286F?

As peças de reposição Makita originais (filtros, baterias, carregadores, etc.) estão disponíveis nos centros de serviço autorizados Makita ou em revendedores oficiais. Use apenas peças recomendadas para garantir a segurança e o desempenho.

MANUAL DE UTILIZADOR DCL286F MAKITA

▶ Fig.13: 1. Porte-suceur 2. Suceur plat

▶ Fig.13: 1. Portaboquilla 2. Boquilla para bastidores

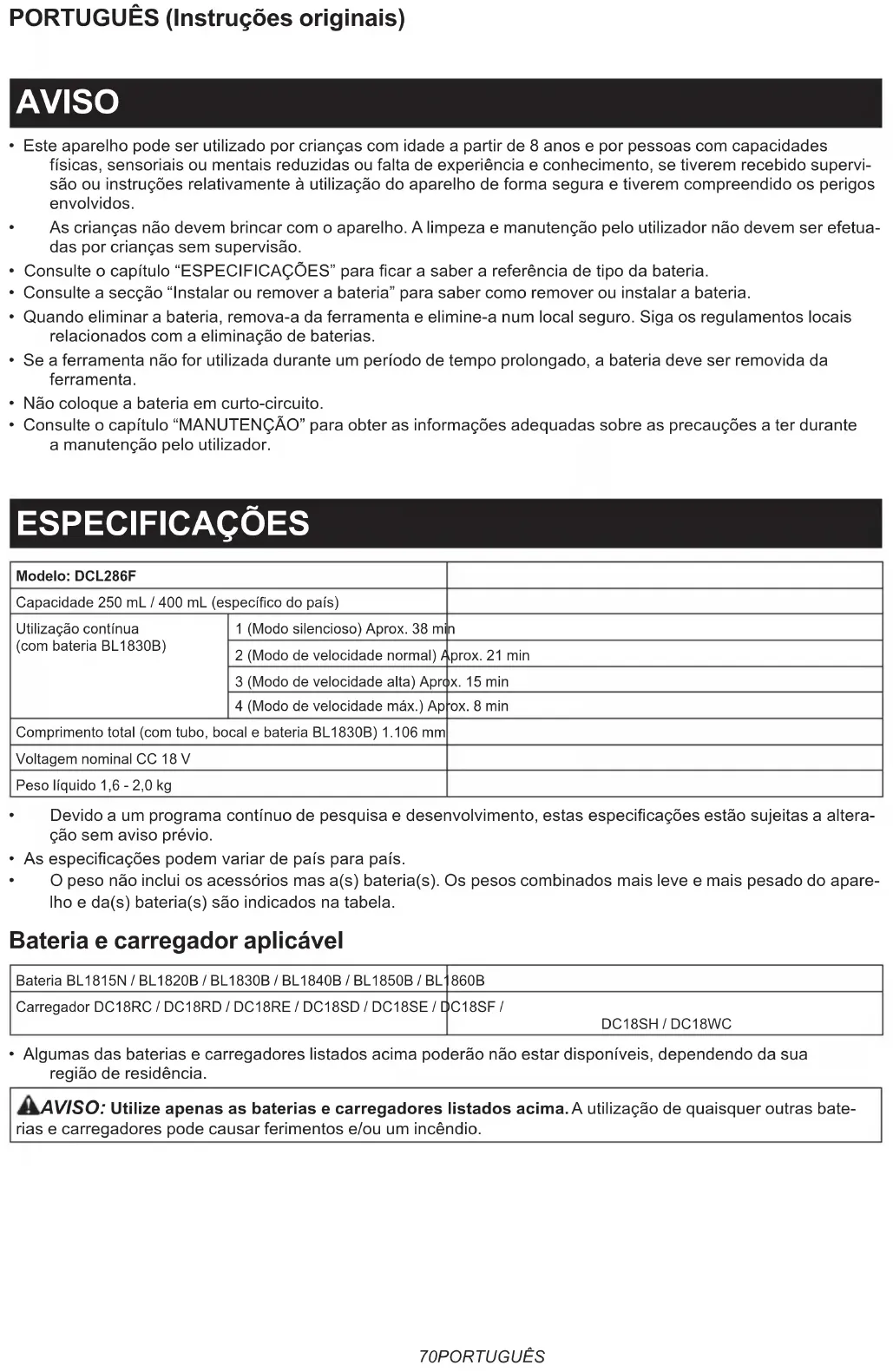

• Este aparelho pode ser utilizado por crianças com idade a partir de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem recebido supervisão ou instruções relativamente à utilização do aparelho de forma segura e tiverem compreendido os perigos envolvidos.
• As crianças não devem brincar com o aparelho. A limpeza e manutenção pelo utilizador não devem ser efetuadas por crianças sem supervisão.
• Consulte o capítulo “ESPECIFICAÇÕES” para ficar a saber a referência de tipo da bateria.
• Consulte a secção “Instalar ou remover a bateria” para saber como remover ou instalar a bateria.
• Quando eliminar a bateria, remova-a da ferramenta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a eliminação de baterias.
• Se a ferramenta não for utilizada durante um período de tempo prolongado, a bateria deve ser removida da ferramenta.
• Não coloque a bateria em curto-circuito.
• Consulte o capítulo “MANUTENÇÃO” para obter as informações adequadas sobre as precauções a ter durante a manutenção pelo utilizador.

ESPECIFICAÇÕES

Modelo: DCL286F
Capacidade 250 mL / 400 mL (específico do país)
Utilização contínua (com bateria BL1830B)	1 (Modo silencioso) Aprox. 38 min
	2 (Modo de velocidade normal) Aprox. 21 min
	3 (Modo de velocidade alta) Aprox. 15 min
	4 (Modo de velocidade máx.) Aprox. 8 min
Comprimento total (com tubo, bocal e bateria BL1830B) 1.106 mm
Voltagem nominal CC 18 V
Peso líquido 1,6 - 2,0 kg

• Devido a um programa contínuo de pesquisa e desenvolvimento, estas especificações estão sujeitas a alteração sem aviso prévio.
• As especificações podem variar de país para país.
• O peso não inclui os acessórios mas a(s) bateria(s). Os pesos combinados mais leve e mais pesado do aparelho e da(s) bateria(s) são indicados na tabela.

Bateria e carregador aplicável

Bateria BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Carregador DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /DC18SH / DC18WC

- Algumas das baterias e carregadores listados acima poderão não estar disponíveis, dependendo da sua região de residência.

AVISO: Utilize apenas as baterias e carregadores listados acima. A utilização de quaisquer outras baterias e carregadores pode causar ferimentos e/ou um incêndio.

Símbolos

A seguir são apresentados os símbolos que podem ser utilizados para o equipamento. Certifique-se de que compreende o seu significado antes da utilização.

Leia o manual de instruções.

Uma bateria típica aplicável a este produto.

Ni-MH Li-ion

Apenas para países da UE

Devido à presença de componentes perigosos no equipamento, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias podem ter um impacto negativo no meio ambiente e na saúde humana.

Não elimine aparelhos elétricos e eletrónicos ou baterias juntamente com resíduos domésticos!

De acordo com a Diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias, bem como a respetiva adaptação à legislação nacional, os resíduos de equipamentos elétricos e eletrónicos, acumuladores e baterias devem ser armazenados separadamente e entregues num ponto de recolha separado para resíduos municipais, que opere de acordo com os regulamentos de proteção ambiental.

Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com uma cruz colocado no equipamento.

Utilização a que se destina

Esta ferramenta serve para recolher pó seco.

AVISOS DE SEGURANÇA

Avisos de segurança do aspirador de pó a bateria

AVISO: IMPORTANTE! LEIA COM ATENÇÃO todos os avisos de segurança e todas as instruções ANTES DA UTILIZAÇÃO. Caso não siga os avisos e instruções, pode apanhar um choque elétrico, provocar um incêndio e/ou ferimentos graves.

1. Não exponha à chuva. Guarde dentro de casa.
2. Não permita que seja utilizado como brinquedo. Tenha cuidado especialmente quando o aparelho for utilizado por crianças ou próximo delas.
3. Utilize-o somente de acordo com as instruções deste manual. Utilize somente os acessórios recomendados pelo fabricante.
4. Não utilize com uma bateria danificada. Se o aparelho não funcionar corretamente, for derrubado, danificado, deixado ao ar livre ou cair na água, leve-o ao centro de assistência.

5. Não manuseie o aparelho com as mãos molhadas.

6. Não coloque nenhum objeto nas aberturas. Não o utilize com uma abertura bloqueada; mantenha-o limpo, sem poeira, pelos, cabelos ou qualquer outra coisa que possa reduzir o fluxo de ar.

7. Mantenha os cabelos, roupas largas, dedos e outras partes do corpo afastadas das aberturas e das peças em movimento.

8. Desligue todos os controlos antes de retirar a bateria.

9. Tenha cuidado especialmente ao limpar escadas.

10. Não utilize para aspirar líquidos inflamáveis ou combustíveis, tal como gasolina, nem utilize em áreas onde esses produtos podem estar presentes.

11. Utilize somente o carregador fornecido pelo fabricante para recarregar.

12. Não utilize para aspirar algo que está a queimar ou a soltar fumo, tal como cigarros, fósforos ou cinzas quentes.

13. Não utilize sem o saco para pó e/ou os filtros devidamente instalados.

14. Não carregue a bateria ao ar livre.

15. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador que é adequado para um tipo de conjunto de baterias poderá criar um risco de incêndio quando utilizado com outro conjunto de baterias.

16. Utilize aparelhos apenas com conjuntos de baterias especificamente designados. A utilização de quaisquer outros conjuntos de baterias poderá criar um risco de ferimentos e incêndio.

17. Quando (o) conjunto de baterias não estiver a ser utilizado, mantenha-o afastado de outros objetos de metal, tais como clipes de papel, moedas, chaves, pregos, parafusos ou outros objetos de metal pequenos que possam estabelecer ligação de um terminal a outro.

18. Mediante condições abusivas, o líquido poderá ser ejetado da bateria; evite o contacto. Caso ocorra o contacto acidentalmente, lavar com água.

19. Não utilize um conjunto de baterias ou um aparelho que se encontre danificado ou modificado. As baterias danificadas ou modificadas poderão exibir um comportamento imprevisível, resultando em incêndio, explosão ou risco de ferimentos.

20. Não exponha um conjunto de baterias ou um aparelho a incêndio ou temperatura excessiva. A exposição a incêndio ou a uma temperatura superior a 130 °C poderá causar uma explosão.

21. Siga todas as instruções de carregamento e não carregue o conjunto de baterias ou o aparelho fora da amplitude de temperaturas especificada nas instruções. O carregamento incorreto ou a temperaturas fora da amplitude especificada poderá danificar a bateria e aumentar o risco de incêndio.

GUARDE ESTAS INSTRUÇÕES.

REGRAS DE SEGURANÇA ADICIONAIS

Este aparelho destina-se à utilização doméstica.

1. Antes de utilizar o aparelho, leia cuidadosamente este manual de instruções bem como o manual do carregador.

2. Não aspire os seguintes materiais:

— Substâncias quentes que estejam a queimar ou a emitir fumo (cigarros, fósforos, incensos, velas e cinzas quentes), faíscas e pó de metal gerado por corte ou esmerilagem de metal, etc.
— Líquidos inflamáveis (querosene, gasolina, solventes como benzina, diluente, etc.)
— Materiais inflamáveis (toner, tinta, spray, etc.)
— Substâncias explosivas ou pirofóricas (nitroglicerina, alumínio, magnésio, titânio, zinco, fósforo vermelho, fósforo amarelo, celuloide, etc., e o respetivo pó, gás ou vapor)
— Líquidos, óleos, sujidade húmida ou lixo húmido, incluindo vómitos e excrementos
— Artigos rígidos com arestas afiadas (aparas de madeira, metais, pedras, vidros, pregos, pinos, lâminas de barbear ou talheres)
— Pó fino solidificador e condutor (pó de metal ou de carbono)
— Espuma como os agentes de limpeza de carpetes, etc. (estes podem provocar uma explosão ou um incêndio)
— Grande quantidade de pó (farinha, pó de extintores de incêndio, etc.)
— Substâncias que provocam sintomas tóxicos
— Produtos químicos agressivos (ácido, álcali, etc.)
— Pó de ligação fino como cimento
— Partículas finas como pó de cimento
— Dessecantes
— Amianto
— Pesticidas

Tal ação pode provocar incêndio, ferimentos e/ou danos à propriedade.

Para reduzir a sua exposição a estes produtos químicos, utilize sempre uma proteção respiratória aprovada tal como as máscara de poeiras que foram especificamente concebidas para filtrar partículas microscópicas. Aponte o ar de exaustão para longe do seu rosto e corpo.

1. Desligue o aspirador imediatamente se notar qualquer funcionamento anormal.
2. Se deixar cair ou bater o aspirador, inspezione cuidadosamente para ver se há rachaduras ou danos antes de utilizar.
3. Não aproxime de fogões nem de outras fontes de calor.
4. Não bloqueie os orifícios de entrada e saída de ar.

GUARDE ESTAS INSTRUÇÕES.

Instruções de segurança importantes para a bateria

1. Antes de utilizar a bateria, leia todas as instruções e etiquetas de precaução no (1) carregador de bateria (2) bateria e (3) produto que utiliza a bateria.
2. Não desmonte ou manipule a bateria. Pode resultar num incêndio, em calor excessivo ou numa explosão.
3. Se o tempo de funcionamento se tornar excessivamente curto, pare o funcionamento imediatamente. Pode resultar em sobreaquecimento, possíveis queimaduras e mesmo explosão.
4. Se entrar eletrólito nos seus olhos, lave-os com água e consulte imediatamente um médico. Pode resultar em perca de visão.
5. Não coloque a bateria em curto-circuito:

(1) Não toque nos terminais com qualquer material condutor.
(2) Evite guardar a bateria juntamente com outros objetos metálicos tais como pregos, moedas, etc.
(3) Não exponha a bateria à água ou chuva. Um curto-circuito pode ocasionar um enorme fluxo de corrente, sobreaquecimento, possíveis queimaduras e mesmo estragar-se.

1. Não guarde nem utilize a ferramenta e a bateria em locais onde a temperatura pode atingir ou exceder 50 °C.
2. Não queime a bateria mesmo que esteja estragada ou completamente gasta. A bateria pode explodir no fogo.
3. Não pregue, corte, esmague, atire, deixe cair a bateria, nem bata a bateria contra um objeto rijo. Esta conduta pode resultar num incêndio, em calor excessivo ou numa explosão.
4. Não utilize uma bateria danificada.
5. As baterias de iões de lítio contidas na ferramenta são sujeitas aos requisitos da DGL (Dangerous Goods Legislation - Legislação de bens perigosos).

Para o transporte comercial, por exemplo, por terceiros ou agentes de expedição, têm de ser observados os requisitos referentes à embalagem e etiquetagem.

Para preparação do artigo a ser expedido, é necessário consultar um perito em materiais perigosos. Tenha ainda em conta a possibilidade de existirem regulamentos nacionais mais detalhados.

Coloque fita-cola ou tape os contactos abertos e embale a bateria de tal forma que não possa mover-se dentro da embalagem.

1. Quando eliminar a bateria, remova-a da ferramenta e elimine-a num local seguro. Siga os regulamentos locais relacionados com a eliminação de baterias.

2. Utilize as baterias apenas com os produtos especificados pela Makita. Instalar as baterias em produtos não-conformes poderá resultar num incêndio, calor excessivo, explosão ou fuga de eletrólito.

3. Se a ferramenta não for utilizada durante um período de tempo prolongado, a bateria deve ser removida da ferramenta.

4. Durante e após a utilização, a bateria pode aquecer, o que pode provocar queimaduras ou queimaduras a baixa temperatura. Preste atenção ao manuseamento de baterias quentes.
5. Não toque no terminal da ferramenta imediatamente após a utilização, pois pode ficar suficientemente quente para provocar queimaduras.
6. Não permita a adesão de aparas, pó ou sujidade nos terminais, nos orifícios e nas ranhuras da bateria. Poderá fazer com que a ferra-menta ou a bateria aqueça, incendeie, rebente e avarie, resultando em queimaduras ou ferimentos corporais.

7. A menos que a ferramenta suporte a utilização perto de linhas elétricas de alta tensão, não utilize a bateria perto de linhas elétricas de alta tensão. Pode resultar no mau funcionamento ou na avaria da ferramenta ou bateria.

8. Mantenha a bateria afastada das crianças. GUARDE ESTAS INSTRUÇÕES.

⚠PRECAUÇÃO: Utilize apenas baterias genuínas da Makita. A utilização de baterias não genuínas da Makita ou de baterias que foram alteradas, pode resultar no rebentamento da bateria provocando incêndios, ferimentos pessoais e danos. Além disso, anulará da garantia da Makita no que se refere à ferramenta e ao carregador Makita.

Conselhos para manter a máxima vida útil da bateria

1. Carregue a bateria antes que esteja completamente descarregada. Pare sempre o funcionamento da ferramenta e carregue a bateria quando notar menos poder na ferramenta.
2. Nunca carregue uma bateria completamente carregada. Carregamento excessivo diminui a vida útil da bateria.
3. Carregue a bateria à temperatura ambiente de 10 °C – 40 °C. Deixe que uma bateria quente arrefeça antes de a carregar.
4. Quando não utilizar a bateria, remova-a da ferramenta ou do carregador.
5. Carregue a bateria se não a utilizar durante um longo período de tempo (mais de seis meses).

DESCRIÇÃO FUNCIONAL

PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria foi retirada antes de regular ou verificar qualquer função na ferramenta.
⚠PRECAUÇÃO: Ao colocar a bateria, tome cuidado para não prender o(s) dedo(s) entre o aspirador e a bateria, como ilustrado no diagrama. Poderá sofrer ferimentos no(s) dedo(s).

▶ Fig.1

Instalação ou remoção da bateria

APRECAUÇÃO: Desligue sempre a ferramenta antes de colocar ou retirar a bateria.

⚠️PRECAUÇÃO: Segure firmemente a ferramenta e a bateria quando instalar ou remover a bateria. Se não segurar firmemente a ferramenta e a bateria pode fazer com que escorreguem das suas mãos resultando em danos na ferramenta e na bateria e ferimentos pessoais.

Para retirar a bateria, deslize-a para fora da ferramenta enquanto desliza o botão na frente da bateria.

▶ Fig.2: 1. Indicador vermelho 2. Botão 3. Bateria

Para instalar a bateria, alinhe a lingueta na bateria com a ranhura na caixa e deslize-a para a posição correta. Insira-a por completo até bloquear na posição correta com um pequeno clique. Se conseguir ver o indicador vermelho conforme apresentado na figura, não está completamente bloqueada.

▲PRECAUÇÃO: Instale sempre a bateria até ao fim, até deixar de ver o indicador vermelho.

Caso contrário, a bateria poderá cair da ferramenta acidentalmente e provocar ferimentos em si mesmo ou em alguém próximo.

PRECAUÇÃO: Não instale a bateria à força.

Se a bateria não deslizar facilmente é porque não foi colocada corretamente.

Sistema de proteção da ferramenta/bateria

A ferramenta está equipada com um sistema de proteção da ferramenta/bateria. Este sistema desliga automaticamente a alimentação do motor para prolongar a vida útil da ferramenta e da bateria. A ferramenta para automaticamente durante a operação se a ferramenta ou a bateria for colocada sob uma das seguintes condições.

Sobrecarga:

A ferramenta/bateria é utilizada de uma forma que causa a absorção de uma corrente anormalmente alta. Neste caso, desligue a ferramenta e pare a aplicação que fez com que a ferramenta ficasse sobrecarregada. Depois, ligue a ferramenta para a reiniciar.

Sobreaquecimiento:

A ferramenta/bateria está sobreaquecida. Nesta situação, deixe a ferramenta/bateria arrefecer antes de voltar a ligar a ferramenta.

Baixa tensão da bateria:

A carga restante da bateria está baixa demais e a ferramenta não funciona. Nesse caso, retire a bateria e recarregue-a.

Proteções contra outras causas:

O sistema de proteção foi também concebido para outras causas que possam danificar a ferramenta e permite à ferramenta parar automaticamente. Tome todas as medidas que se seguem para eliminar as causas quando a ferramenta tiver parado ou interrompido temporariamente a operação.

1. Desligue a ferramenta e, em seguida, volte a ligá-la para reiniciar.
2. Carregue a(s) bateria(s) ou substitua-a(s) por bateria(s) recarregada(s).
3. Deixe a ferramenta e a(s) bateria(s) arrefecerem.

Se não for possível constatar qualquer melhoria através do restauro do sistema de proteção, contacte o centro de assistência Makita local.

Indicação da capacidade restante da bateria

Apenas para baterias com indicador

▶ Fig.3: 1. Luzes indicadoras 2. Botão de verificação

Prima o botão de verificação na bateria para indicar a capacidade restante da bateria. As luzes indicadoras acendem durante alguns segundos.

Luzes indicadoras Capacidade			restante
Aceso Apagado A piscar
			75% a 100%
			50% a 75%
			25% a 50%
			0% a 25%
			Carregar a bateria.
			A bateria pode estar avariada.

NOTA: Dependendo das condições de utilização e da temperatura ambiente, a indicação pode ser ligeiramente diferente da capacidade real.
NOTA: A primeira luz indicadora (extremo esquerdo) pisca quando o sistema de proteção da bateria funciona.

Ação do interruptor

▶ Fig.4: 1. Botão de mudança da potência de sucção 2. Botão LIGAR/DESLIGAR

Para efetuar o arranque do aspirador, prima simplesmente o botão LIGAR/DESLIGAR. Para desligar, prima novamente o botão LIGAR/DESLIGAR.

Pode alterar a potência de sucção do aspirador em quatro passos premindo o botão de mudança da potência de sucção. De cada vez que premir este botão, o modo Silencioso/Normal/Alta/Máx. repete-se num ciclo.

NOTA: Pode alterar a potência de sucção antes de ligar o aspirador.
NOTA: O aspirador inicia a operação com a mesma potência de sucção da última operação.

Acender a luz

⚠️ PRECAUÇÃO: Não olhe para a luz ou para a fonte de iluminação diretamente.

Para acender a lâmpada, prima o botão de mudança da potência de sucção. A lâmpada apaga-se em, aproximadamente, 10 segundos.

Enquanto o aspirador está a funcionar, a lâmpada acende-se.

A lâmpada apaga-se, aproximadamente, 10 segundos depois de parar a operação.

NOTA: Quando a restante capacidade da bateria ficar fraca, a lâmpada começa a piscar. O momento em que a lâmpada começa a piscar depende da temperatura no local de trabalho e das condições da bateria.

▶ Fig.5: 1. Botão de mudança da potência de sucção 2. Botão LIGAR/DESLIGAR 3. Lâmpada

DESCRIÇÃO DAS PEÇAS

▶ Fig.6

1 Caixa do pó de 250 mL (acessório opcional)	2 Caixa do pó de 400 mL (acessório opcional)	3 Filtro de rede 4 Corpo de ciclone
5 Filtro de elevado desempenho (estrutura do filtro na cor cinzenta) (acessório opcional)	6 Filtro HEPA (estrutura do filtro na cor branca) (acessório opcional)	7 Folha da esponja	8 Armação do aspirador
9 Alça de mão (específico do país)	---

MONTAGEM

⚠PRECAUÇÃO: Certifique-se sempre de que a ferramenta está desligada e a bateria retirada antes de executar qualquer trabalho na ferramenta.

OBSERVAÇÃO: Certifique-se de que todos os acessórios e componentes estão fixos na posição devida antes da utilização.

Instalar e remover os acessórios do aspirador

⚠PRECAUÇÃO: Após instalar os acessórios, verifique se estes estão firmemente instalados. Se instalar os acessórios de forma imperfeita, estes podem soltar-se e provocar ferimentos pessoais.

APRECAUÇÃO: Tenha cuidado para não bater com a mão na parede, etc. quando remover os acessórios.

Quando utilizar o acessório com a função de bloqueio

Para instalar o acessório, insira-o no bocal de sucção do aspirador até encaixar. Certifique-se de que o acessório está bloqueado.

▶ Fig.7: 1. Bocal de sucção 2. Acessório com a função de bloqueio 3. Gancho 4. Botão de libertação

OBSERVAÇÃO: Quando instalar o acessório com a função de bloqueio, certifique-se de que alinha o botão de libertação no aspirador com o gancho no acessório. Se não estiverem alinhados, o acessório não bloqueia e pode soltar-se do aspirador.

Para remover o acessório, retire-o do aspirador enquanto pressiona e segura os braços do botão de libertação.

▶ Fig.8: 1. Botão de libertação 2. Braço do botão de libertação 3. Acessório com a função de bloqueio 4. Bocal de sucção

Quando utilizar o acessório sem a função de bloqueio

OBSERVAÇÃO: Para instalar o acessório sem a função de bloqueio, insira-o no bocal de sucção do aspirador, rodando-o como indicado na figura. Para desprender o acessório, liberte-o do aspirador, rodando-o como indicado na figura. Evite torcer o acessório na direção oposta à seta na figura, pois pode soltar a unidade de ciclone.

▶ Fig.9

OPERAÇÃO

PRECAUÇÃO: Não coloque o rosto próximo do orifício de ventilação quando utilizar o aspirador. Se objetos estranhos forem soprados para os olhos, pode resultar em ferimentos pessoais.

OBSERVAÇÃO: Evite utilizar o aspirador numa posição horizontal virada para cima. Caso contrário, pode fazer com que o filtro de rede fique obstruído.

OBSERVAÇÃO: Utilize sempre o aspirador com os filtros instalados. A utilização do aspirador sem filtros pode dar origem a uma avaria do motor.

OBSERVAÇÃO: Esvazie a caixa do pó na unidade de ciclone quando o pó tiver acumulado. A utilização continuada vai provocar o enfraquecimento da força de sucção.

A unidade de ciclone ajuda a reduzir a quantidade de pó que entra no aspirador, melhorando o desempenho de sucção com a eliminação fácil e simples do pó.

Limpeza (Sucção)

Bocal

Apenas com caixa do pó de 250 mL

Instale o bocal para limpar mesas, secretárias, móveis, etc. O bocal encaixa com facilidade.

▶ Fig.10: 1. Bocal

O tubo extensor é conectado entre o bocal e o aspirador. Esta disposição é conveniente para limpar um pavimento numa posição vertical.

▶ Fig.11: 1. Armação do aspirador 2. Tubo extensor (tubo reto) 3. Bocal

Bocal para caixilhos

Encaixe o bocal para caixilhos para limpeza de cantos e frestas de automóveis ou móveis.

▶ Fig.12: 1. Bocal para caixilhos 2. Armação do aspirador

Pode guardar o bocal para caixilhos no suporte do bocal.

▶ Fig.13: 1. Suporte do bocal 2. Bocal para caixilhos

PRECAUÇÃO: Tenha cuidado para não prender o(s) dedo(s) entre o bocal para caixilhos e o suporte do bocal. Prender o(s) dedo(s) pode provocar ferimentos.

Bocal para caixilhos + Tubo extensor (tubo reto)

Utilize este arranjo para limpar em locais estreitos onde o aspirador não entra ou em locais altos de difícil acesso.

▶ Fig.14: 1. Bocal para caixilhos 2. Tubo extensor (tubo reto) 3. Armação do aspirador

Limpeza sem o bocal

Apenas com caixa do pó de 250 mL

É possível fazer a aspiração de poeira e pó sem o bocal.

▶ Fig.15

Para recolher pó num piso numa posição vertical, é conveniente prender o tubo extensor ao aspirador.

▶ Fig.16: 1. Tubo extensor (tubo reto)

Eliminar o pó

APRECAUÇÃO: Evvazie o aspirador antes que fique muito cheio, caso contrário a força de sucção diminuirá.
PRECAUÇÃO: Tenha cuidado para não prender o(s) dedo(s) entre a caixa do pó e o corpo de ciclone quando realizar a remontagem.

Elimine o pó acumulado como indicado a seguir antes que exceda a linha de eliminação de pó.

1. Aponte o aspirador com a cabeça para baixo, segure a caixa do pó firmemente e, em seguida, separe-a do corpo de ciclone enquanto pressiona sem soltar os botões de libertação em ambos os lados da caixa do pó.
   ▶ Fig.17: 1. Linha de eliminação de pó 2. Caixa do pó 3. Botões de libertação 4. Filtro de rede
2. Esvazie a caixa do pó e limpe o pó aderido do filtro de rede.
   ▶ Fig.18
3. Coloque a caixa do pó novamente no corpo de ciclone para fixá-la na posição correta até encaixar.
   ▶ Fig.19: 1. Caixa do pó 2. Botões de libertação
4. Corpo de ciclone

APRECAUÇÃO: O pó pode levantar quando estiver a eliminá-lo da caixa do pó. Tenha cuidado para não permitir a entrada de pó nos seus olhos.

OBSERVAÇÃO: Quando a caixa do pó ficar suja, remova-a e limpe-a com água. Seque a caixa do pó completamente antes da remontagem e utilização.

OBSERVAÇÃO: Certifique-se de que todos os acessórios e componentes estão fixos na posição devida antes da utilização.

OBSERVAÇÃO: Se a força de sucção não melhorar mesmo após eliminar o pó e limpar o filtro de rede, verifique se o pó se acumulou dentro do corpo de ciclone ou se ocorreu obstrução.

MANUTENÇÃO

⚠ PRECAUÇÃO: Certifique-se sempre de que a ferramenta se encontra desligada e de que a bateria foi retirada antes de executar qualquer inspeção ou manutenção.

OBSERVAÇÃO: Nunca utilize gasolina, benzina, diluente, álcool ou produtos semelhantes. Pode ocorrer a descoloração, deformação ou rachaduras.

Para manter a SEGURANÇA e a FIABILIDADE do produto, as reparações e qualquer outra manutenção ou ajuste devem ser levados a cabo pelos centros de assistência Makita autorizados ou pelos centros de assistência de fábrica, utilizando sempre peças de substituição Makita.

Após utilização

⚠PRECAUÇÃO: Colocar o aspirador contra a parede sem qualquer outro suporte pode fazer com que o aspirador caia, resultando em ferimentos corporais ou danos no aspirador.

▶ Fig.20

Manutenção regular

OBSERVAÇÃO: Limpe os filtros na unidade de ciclone quando ficarem obstruídos. A utilização continuada no estado obstruído pode dar origem a aquecimento ou avaria do motor.

OBSERVAÇÃO: Não sopre pó colado no aspirador e nos filtros através do espanador de pó. Traz pó para dentro do compartimento e causa avaria.

A manutenção regular é necessária para restaurar as condições de funcionamento normais.

Armação do aspirador

Limpe o exterior do aspirador (armação do aspirador) com um pano humedecido em água e sabão e limpe as aberturas de sucção.

▶ Fig.21

Unidade de ciclone e filtros

OBSERVAÇÃO: Sacuda o pó e limpe o interior da unidade de ciclone e os filtros quando o desempenho de sucção se tornar menos eficaz, independentemente da quantidade de pó recolhido na caixa do pó.

OBSERVAÇÃO: Após lavar os filtros, seque-os bem antes da utilização. Os filtros secos de forma insuficiente podem prejudicar a sucção e diminuir a vida útil do motor.

OBSERVAÇÃO: Após limpar os filtros e a folha de esponja, certifique-se de que os instala antes de usar. Se utilizar o aspirador sem os filtros e a folha de esponja, o pó entra na caixa do motor e provoca anomalias.

Unidade de ciclone

1. Bata várias vezes na unidade de ciclone com a mão para remover o pó aderido na superfície interior da unidade de ciclone e do filtro.

▶ Fig.22: 1. Unidade de ciclone

1. Com o bocal de sucção a apontar para baixo, rode a unidade de ciclone como indicado na figura, alinhando a seta na unidade de ciclone com a seta da armação do aspirador para desengatar o bloqueio. Em seguida, desprenda a unidade de ciclone da armação do aspirador de forma lenta e direta.

▶ Fig.23: 1. Unidade de ciclone 2. Bocal de sucção 3. Setas 4. Filtro

NOTA: O pó pode levantar quando a unidade de ciclone for desmontada. Recomenda-se que coloque um saco do lixo sob a unidade de ciclone.

1. Sacuda o pó no interior da unidade de ciclone e do filtro.

▶ Fig.24

1. Coloque a unidade de ciclone novamente na armação do aspirador, alinhando a seta na unidade de ciclone com a seta na armação do aspirador. Em seguida, rode a unidade de ciclone como indicado na figura até estar fixa na posição correta.

▶ Fig.25: 1. Unidade de ciclone 2. Armação do aspirador 3. Setas

Filtro de elevado desempenho

Acessório opcional

1. Desmonte a unidade de ciclone da armação do aspirador.

2. Segure a extremidade de montagem do filtro de elevado desempenho e retire-a da armação do aspirador.

▶ Fig.26: 1. Filtro de elevado desempenho 2. Armação do aspirador

1. Limpe e sacuda manualmente o pó do filtro de elevado desempenho.

▶ Fig.27

1. Lave o filtro de elevado desempenho em água e sabão quando estiver obstruído com pó e sujidade. Seque-o completamente à sombra antes de utilizar.

▶ Fig.28

NOTA: Evite apertar a extremidade do acessório (anel vedante de borracha) do filtro de elevado desempenho quando pendurá-lo para secar.

1. Segure a extremidade de montagem do filtro de elevado desempenho e aperte-a novamente para dentro da armação do aspirador.

▶ Fig.29: 1. Filtro de elevado desempenho 2. Armação do aspirador

Filtro HEPA

Acessório opcional

OBSERVAÇÃO: Não esfregue ou arranhe o filtro HEPA com objetos duros, tais como uma escova e uma palheta.

1. Desmonte a unidade de ciclone da armação do aspirador.

2. Segure a extremidade de montagem do filtro HEPA (coberto com o pré-filtro de elevado desempenho) e retire-a da armação do aspirador.

▶ Fig.30: 1. Filtro HEPA (coberto com pré-filtro de elevado desempenho) 2. Armação do aspirador

1. Desmonte o pré-filtro de elevado desempenho do filtro HEPA rodando-o manualmente.

▶ Fig.31: 1. Pré-filtro de elevado desempenho 2. Filtro HEPA

1. Limpe e sacuda manualmente o pó do pré-filtro de elevado desempenho e do filtro HEPA.

▶ Fig.32

1. Lave o pré-filtro de elevado desempenho e o filtro HEPA em água e sabão. Enxágue e seque-os completamente à sombra antes de utilizar.

▶ Fig.33

NOTA: Evite apertar a extremidade do acessório (anel vedante de borracha) do filtro HEPA quando pendurá-lo para secar.

1. Instale o pré-filtro de elevado desempenho no filtro HEPA.

▶ Fig.34: 1. Pré-filtro de elevado desempenho 2. Filtro HEPA

1. Segure a extremidade de montagem do filtro HEPA (coberto com o pré-filtro de elevado desempenho) e aperte-o novamente para dentro da armação do aspirador.

▶ Fig.35: 1. Filtro HEPA (coberto com o pré-filtro de elevado desempenho) 2. Armação do aspirador

Folha da esponja

1. Desmonte a unidade de ciclone da armação do aspirador.

2. Segure a extremidade de montagem do filtro e retire-a da armação do aspirador.

▶ Fig.36: 1. Filtro 2. Armação do aspirador

1. Retire a folha de esponja da abertura de sucção.

▶ Fig.37: 1. Folha da esponja 2. Abertura de sucção

1. Limpe e sacuda manualmente o pó da folha de esponja.

▶ Fig.38

1. Lave a folha de esponja em água e sabão quando estiver obstruída com pó e sujidade. Seque-o completamente à sombra antes de utilizar.

▶ Fig.39

1. Coloque a folha de esponja novamente na posição original. Certifique-se de que os bordos esquerdo e direito da folha de esponja estão fixos com batentes e que não existe folga entre a folha de esponja e a abertura de sucção.

▶ Fig.40: 1. Folha da esponja 2. Batente 3. Abertura de sucção

1. Segure a extremidade de montagem do filtro e aperte-a novamente para dentro da armação do aspirador.

▶ Fig.41: 1. Filtro 2. Armação do aspirador

Manutenção com base nas condições

OBSERVAÇÃO: Limpe o filtro de rede na unidade de ciclone quando ficar obstruído. A utilização continuada no estado obstruído pode dar origem a aquecimento ou avaria do motor.

É necessário realizar uma limpeza profunda e localizada de acordo com o desempenho da sua ferramenta.

Filtro de rede

Quando a caixa do pó ficar suja ou o filtro de rede estiver obstruído, remova-os e lave-os com água. (Consulte “Eliminar o pó” para ficar a conhecer o procedimento de remoção.)

1. Segure a caixa do pó firmemente e separe-a do corpo de ciclone enquanto pressiona sem soltar os botões de libertação em ambos os lados da caixa do pó.

▶ Fig.42: 1. Caixa do pó 2. Corpo de ciclone 3. Botões de libertação

1. Rode o filtro de rede como indicado na figura para desengatar o bloqueio. Em seguida, desprenda-o do corpo de ciclone.

▶ Fig.43: 1. Filtro de rede

1. Desmonte o filtro de rede em três componentes: pré-filtro, filtro de esponja tubular e tubo de rede.

i Aperte os batentes da guia em cima do tubo de rede, juntando-os.

ii Passe os batentes da guia por baixo através do orifício da guia em cima do pré-filtro.

iii Puxe o pré-filtro ao longo do filtro de esponja tubular e do tubo de rede.

iv Remova o filtro de esponja tubular do tubo de rede.

▶ Fig.44: 1. Pré-filtro 2. Filtro de esponja tubular 3. Tubo de rede 4. Batentes da guia 5. Orifício da guia

1. Limpe e sacuda manualmente o pó dos filtros e do tubo de rede.

▶ Fig.45

1. Lave os filtros e o tubo de rede em água e sabão quando estiverem obstruídos com pó e sujidade. Seque-os completamente à sombra antes de utilizar.

▶ Fig.46

1. Remonte o filtro de rede.

i Insira o filtro de esponja tubular no pré-filtro.

ii Insira o tubo de rede no filtro de esponja tubular e no pré-filtro, passando os batentes da guia em cima do tubo de rede através do orifício da guia em cima do pré-filtro.

iii Empurre o tubo de rede através do filtro de esponja tubular e do pré-filtro até bloquear na posição correta e encaixar.

▶ Fig.47: 1. Pré-filtro 2. Filtro de esponja tubular 3. Tubo de rede 4. Batentes da guia 5. Orifício da guia

1. Instale o filtro de rede novamente no corpo de ciclone, alinhando os ganchos no filtro de rede com as portas na saída de sucção do corpo de ciclone. Rode o filtro de rede como indicado na figura até os ganchos ficarem bloqueados com um clique. Certifique-se de que o filtro de rede está firmemente instalado.

▶ Fig.48: 1. Filtro de rede 2. Corpo de ciclone 3. Gancho 4. Porta

Canais de ar na unidade de ciclone

As substâncias estranhas introduzidas podem bloquear os canais de ar na unidade de ciclone e carregar os fluxos de ar. Remova quaisquer obstáculos no trajeto do ar se o desempenho de sucção estiver a ser afetado notoriamente.

1. Desmonte a unidade de ciclone em três componentes: caixa do pó, filtro de rede e corpo de ciclone.

▶ Fig.49: 1. Caixa do pó 2. Filtro de rede 3. Corpo de ciclone 4. Armação do aspirador

1. Pressione sem soltar o batente da guia no tubo de entrada para baixo através do orifício de bloqueio no corpo de ciclone, utilizando a ferramenta manual com um ponto. Em seguida, desprenda o tubo de entrada do corpo de ciclone.

▶ Fig.50: 1. Tubo de entrada 2. Batente da guia 3. Corpo de ciclone 4. Orifício de bloqueio

1. Limpe qualquer substância presente nos canais de ar.

É provável que substâncias estranhas fiquem presas em redor de uma porta de entrada de ar.

▶ Fig.51: 1. Bocal de sucção 2. Porta de entrada de ar

1. Insira o tubo de entrada novamente na posição correta até ficar bloqueado firmemente.

▶ Fig.52: 1. Tubo de entrada 2. Corpo de ciclone 3. Anel em O 4. Válvula de aleta

OBSERVAÇÃO: Certifique-se de que o anel em O e a válvula de aleta estão firmemente fixas na posição correta antes da remontagem. O desempenho de sucção pode ser afetado se a unidade de ciclone for operada sem o anel em O e a válvula de aleta instalados na posição correta.

1. Remonte a unidade de ciclone e prenda-a na armação do aspirador.

Resolução de problemas

Antes de solicitar reparações, verifique os seguintes pontos.

Sintoma Área a verificar O que fazer
Potência de sucção fraca A caixa	do pó ou o interior da unidade de ciclone está cheio de pó?	Esvazie a caixa do pó ou o interior da unidade de ciclone.
	Os filtros estão obstruídos? Sacuda o pó ou lave o filtro de elevado desempenho/filtro HEPA/folha de esponja/filtro de rede.
	Existe algo a bloquear os canais de ar de entrada?	Limpe qualquer pó e objetos que existam nas aberturas de ar e nos canais.
	A bateria está descarregada? Carregue a bateria.
Não funciona A bateria está descarregada? Carregue a bateria.
Ruído e vibração	Os filtros estão obstruídos?	Sacuda o pó ou lave o filtro de elevado desempenho/filtro HEPA/folha de esponja/filtro de rede.
	Está alguma coisa a bloquear as aberturas ou os orifícios?	Limpe quaisquer pós e objetos que existam nos bocais, nos tubos e nas aberturas de ar.
	O bocal de sucção do bocal ou do tubo está fechado?	Destape e abra o bocal de sucção do bocal e do tubo.

APRECAUÇÃO: Não tente reparar o aspirador por sua conta.

ACESSÓRIOS OPCIONAIS

⚠PRECAUÇÃO: Estes acessórios ou peças são recomendados para utilização com a ferramenta Makita especificada neste manual. A utilização de outros acessórios ou peças pode ser perigosa para as pessoas. Utilize apenas acessórios ou peças para os fins indicados.

Se necessitar de informações adicionais relativas a estes acessórios, solicite-as ao seu centro de assistência Makita.

• Tubo extensor (tubo reto)
• Bocal
• Bocal para carpete
• Escova para prateleiras
• Bocal para caixilhos
• Escova redonda
• Mangueira flexível
• Filtro de elevado desempenho
• Filtro HEPA
• Bocal para assentos
• Bocal para frestas
• Unidade de ciclone
• Bolsa da ferramenta
• Bateria e carregador genuínos da Makita

NOTA: Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de país para país.

ADVARSEL
