Typ av produkt	Torr- och våtdammsugare
Märke	Makita
Modell	VC4210L
Strömförsörjning	Nät (220-240 V, 50/60 Hz)
Upptagen effekt	1200 W (EU)
Max. luftflöde	4500 l/min (270 m³/h)
Max. undertryck	250 mbar (250 hPa)
Behållarvolym (total)	42 L
Dammbehållarvolym	34 L
Vattenbehållarvolym	30 L
Mått (L × B × H)	385 × 575 × 605 mm
Vikt (med tillbehör)	16,0 kg
Kabellängd	7,5 m
Skyddsklass	I
Skyddstyp	IPX4
Dammlass	L
Filter	HEPA (platt PTFE-filterelement)
Filterrengöring	Automatisk (AutoClean) med alternativ för avaktivering
Integrerat uttag	Med automatisk start/stopp för elverktyg (max. 2400 W)
Antistatiskt system	Ja, med antistatisk anslutning
Flottörsystem	Ja (automatisk stopp vid max vattennivå)
Underhåll och rengöring	Regelbunden tömning, filterrengöring, kontroll av packningar
Reservdelar	Filterpåse, engångspåse, HEPA-filter, kylluftfilter
Garanti	Enligt allmänna försäljningsvillkor (se fullständig bruksanvisning)
Avsedd användning	Industriell och professionell (torrt damm och icke brandfarliga vätskor)

Vanliga frågor - VC4210L MAKITA

Hur använder jag AutoClean-funktionen?

AutoClean rengör filtret automatiskt. Om sugkraften minskar kan du aktivera den manuellt: stäng av apparaten, stäng slangöppningen med handflatan, sätt sedan omkopplaren på I i cirka 10 sekunder.

Kan jag dammsuga vätska med denna dammsugare?

Ja, apparaten är konstruerad för våtdammsugning. Ta bort filterpåsen/engångspåsen, kontrollera flottören och dammsug aldrig brandfarliga vätskor. Flottören stoppar automatiskt sugningen när behållaren är full.

Hur byter jag filterpåsen?

Koppla bort apparaten. Öppna låsen, lyft motorns övre del, ta bort den gamla påsen och installera den nya genom att sätta gummimembranet i sugöppningen. Stäng den övre delen och lås låsen.

Vad gör jag om sugkraften minskar?

Kontrollera först fyllnadsnivån i påsen eller behållaren. Rengör filtret med AutoClean eller manuellt. Om problemet kvarstår, byt HEPA-filter och påse. Se även till att kylluftfiltret inte är igensatt.

Vad används det integrerade uttaget på dammsugaren till?

Uttaget gör det möjligt att ansluta ett elverktyg (såg, slipmaskin etc.) och starta dammsugningen automatiskt när verktyget startas (läge AUTO). Maximal ansluten effekt är 2400 W (EU).

Hur underhåller jag kylluftfiltret?

Rengör det regelbundet för att undvika dammansamling. Om det är igensatt kan motorn stanna. I så fall, stäng av apparaten, rengör filtret och låt det svalna i 5 minuter innan du startar igen.

Vilka tillbehör kan jag använda med dammsugaren?

Använd endast originaltillbehör från Makita. Slangen, rören och munstyckena är lämpliga. En adapterplatta kan installeras för att fästa förvaringsfodral (maxvikt 30 kg).

Hur transporterar och förvarar jag apparaten?

Före transport, stäng alla lås. Luta den inte om behållaren innehåller vätska. Förvara den på en torr och frostfri plats. Blöta filter måste torkas före förvaring.

Vilken underhållsfrekvens rekommenderas?

En fullständig teknisk inspektion (filter, täthet, mekanismer) bör utföras minst en gång per år av en auktoriserad tekniker. Kontrollera regelbundet nätsladden och jordanslutningen.

Vad gör jag om det bildas skum vid våtdammsugning?

Stanna omedelbart dammsugaren och töm behållaren. Skum kan utlösa flottören och skada apparaten. Rengör vattennivåbegränsaren regelbundet.

BRUKSANVISNING VC4210L MAKITA

Hvis det kommer skum eller væske ut av maskinen må du slå den av med en gang.

1. Ikke sprøyt vann på den øvre delen av maskinen.

FARE

Bruk av en elektrisk ledende eller antistatisk sugeslange anbefales.

Maskinen er utstyrt med en vannivåsperre som slår av maskinen när toppnivået er nädd.

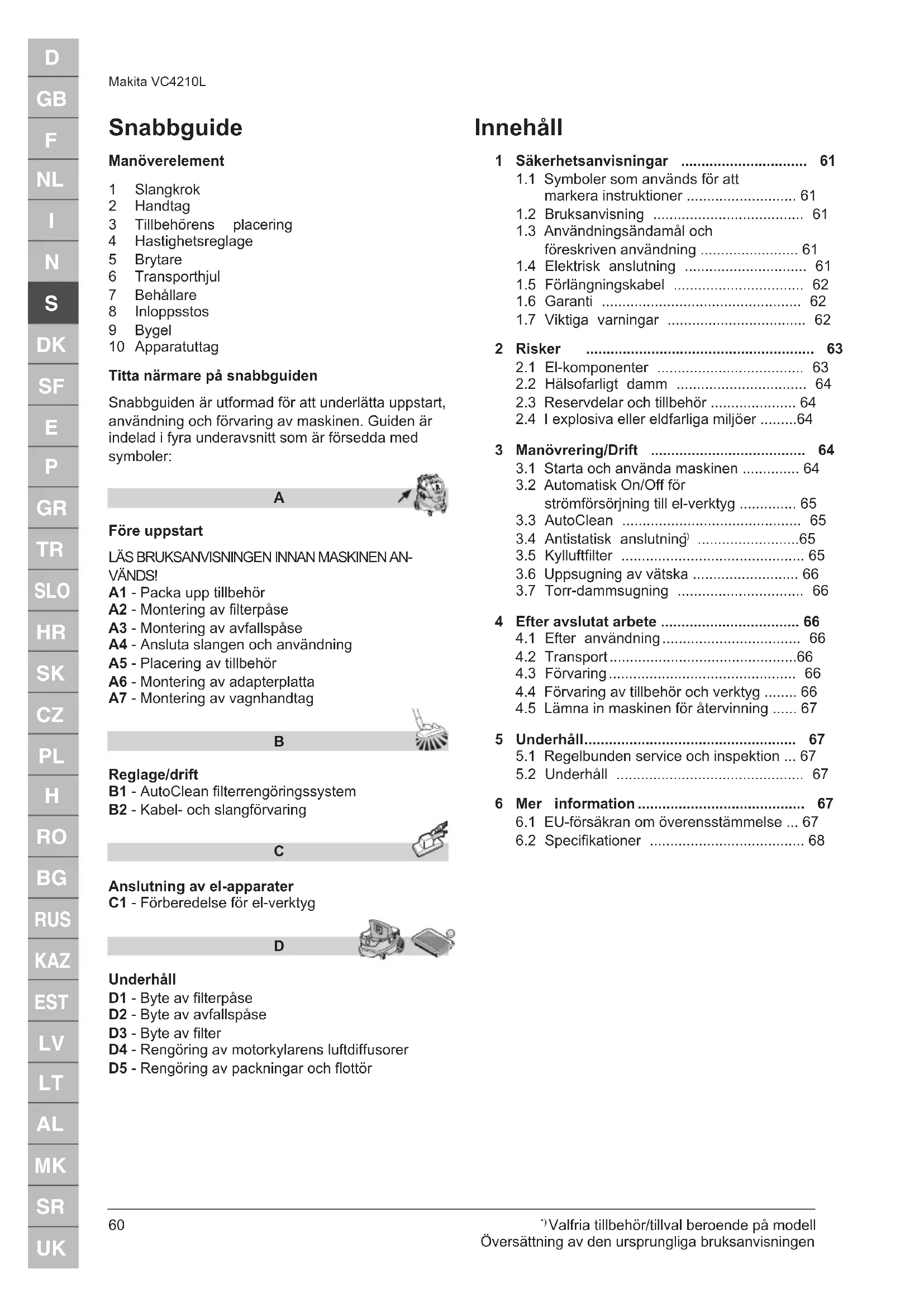

Titta närmare på snabbguiden

Snabbguiden är utformad för att underlätta uppstart, användning och förvaring av maskinen. Guiden är indelad i fyra underavsnitt som är försedda med symboler:

A

Före uppstart

LÄS BRUKSANVISNINGEN INNAN MASKINEN ANVÄNDS!

A1 - Packa upp tillbehör
A2 - Montering av filterpåse
A3 - Montering av avfallspåse
A4 - Ansluta slangen och användning
A5 - Placering av tillbehör
A6 - Montering av adapterplatta
A7 - Montering av vagnhandtag

B

Reglage/drift

B1 - AutoClean filterrengöringssystem

B2 - Kabel- och slangförvaring

C

C1 - Förberedelse för el-verktyg

D

Underhåll

D1 - Byte av filterpåse
D2 - Byte av avfallspåse
D3 - Byte av filter
D4 - Rengöring av motorkylarens luftdiffusorer
D5 - Rengöring av packningar och flottör

Innehåll

1.1 Symboler som används för att markera instruktioner .... 61
1.2 Bruksanvisning 61
1.3 Användningsändamål och föreskriven användning 61
1.4 Elektrisk anslutning 61
1.5 Förlängningskabel 62
1.6 Garanti 62
1.7 Viktiga varningar 62

2 Risker 63

2.1 El-komponenter 63
2.2 Hälsofarligt damm 64
2.3 Reservdelar och tillbehör 64
2.4 I explosiva eller eldfarliga miljöer .....64

3 Manövrering/Drift 64

3.1 Starta och använda maskinen 64
3.2 Automatisk On/Off för strömförsörjning till el-verktyg ...... 65
3.3 AutoClean 65
3.4 Antistatisk anslutning ^1 65
3.5 Kylluftfilter 65
3.6 Uppsugning av vätska 66
3.7 Torr-dammsugning 66

4 Efter avslutat arbete 66

4.1 Efter användning 66
4.2 Transport....66
4.3 Förvaring 66
4.4 Förvaring av tillbehör och verktyg ...... 66
4.5 Lämna in maskinen för återvinning ..... 67

5 Underhåll.... 67

5.1 Regelbunden service och inspektion ... 67
5.2 Underhåll 67

6 Mer information 67

6.1 EU-försäkran om överensstämmelse ... 67
6.2 Specifikationer 68

Detta dokument innehåller säkerhetsföreskrifter för den aktuella maskinen, tillsammans med en snabbguide. Läs igenom bruksanvisningen noga innan du startar högtryckstvätten för första gången. Spara instruktionerna för senare bruk.

Mer information

Du hittar mer information om maskinen på vår webbsida www.makita.com.

Är det något du undrar över kan du kontakta den lokala Makita serviceavdelningen.

Se dokumentets baksida.

1.1 Symboler som används för att markera instruktioner

FARA

Fara som kan leda till allvarliga eller permanenta personskador eller dödsolycka.

WARNING

Fara som kan leda till allvarliga personskador eller dödsolycka.

WARNING

Fara som kan leda till smärre person- eller sakskador.

1.2 Bruksanvisning

Apparaten får:

• endast användas av personer som har undervisats i dess användning och som uttryckligen fått i uppdrag att använda den
  • endast användas under överinseende

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap.

Barn bör hållas under uppsikt för att säkerställa att de inte leker med apparaten.

Undvik arbetstekniker som innebär säkerhetsrisker.

Använd aldrig maskinen utan filter.

I följande situationer ska apparaten stängas av och stickkontakten ska dras ur:

• Före rengöring och service
  • Före byte av komponenter
• Före byte av omändring av apparaten
• Vid det bildas skum eller om vätska tränger ut

Vid sidan om bruksanvisningen och de obligatoriska bestämmelserna beträffande förebyggande av

olycksfall som gäller i användarlandet, skall veder- tagna regler för säker och korrekt användning beak- tas.

Innan arbetet inleds måste driftspersonalen informeras om och utbildas inom:

• användning av maskinen
• risker förknippade med materialet som ska sugas upp
• säker bortskaffning av det uppsugna materialet

1.3 Användningsändamål och föreskriven användning

Denna mobila dammsugare är designad, utvecklad och rigoröst testad för bästa funktion och säkerhet, apparaten ska underhållas och användas på rätt sätt, i enlighet med dessa anvisningar.

Denna maskin är lämplig för industriell användning, som t.ex. på fabriker, byggarbetsplatser och verkstäder.

Denna maskin är även lämplig för kommersiellt bruk, t.ex. på hotell, skolor, sjukhus, fabriker, butiker, kontor och uthyrningsföretag.

Olyckor som orsakas av felaktig användning kan endast förhindras av den som använder produkten.

LÄS OCH FÖLJA ALLA SÄKERHETSINSTRUKTIONER.

Maskinen är avsedd för att suga upp torrt, icke lättantändligt damm och vätskor.

Alla annan användning betraktas som felaktig. Tillverkaren åtar sig inget ansvar för skador som uppkommer av felaktig användning. Ansvaret för denna typ av fel är helt och hålet användarens. Korrekt användning innebär även korrekt handhavande, underhåll och reparation i enlighet med tillverkarens anvisningar.

Maskinen är avsedd för att suga upp torrt, icke lättantändligt damm och vätskor, farligt damm med OEL-värde (Yrkeshygieniska gränsvärden) > 1 mg/m³. Dammklass L (IEC 60335-2-69).

Filtermaterialet är testat för maskiner som är avsedda för dammklass L. Maximalt genomträngningsvärde är 1 % och det finns inget speciellt krav rörande avfallshantering.

För dammsugare där utloppsluften återförs till rummet ska man säkerställa att luftutväxlingsgraden uppfyller klass L. Före användning ska man säkerställa att nationella bestämmelser uppfylls.

1.4 Elektrisk anslutning

Vi rekommenderar att maskinen ansluts via en jordfelsbrytare.

Makita VC4210L

Håll ordning på alla elektriska delar (uttag, kontakter och kopplingar) och placera förlängningskablar på sådant sätt att skyddsklassen upprätthålls.

El-kablarnas och förlängningskablarnas kontakter och kopplingar måste vara vattentäta.

Använd endast förlängningskabel av samma klass, eller högre, som tillverkaren rekommenderar.

När man använder förlängningskabel ska man kontrollera att kabelarean är korrekt:

Kabellängd Kabelarea
	< 16 A < 25 A
upp till 20 m 1,5 mm	^2	2,5 mm ^2
20 till 50 m 2,5 mm	^2	4,0 mm ^2

1.6 Garanti

För garanti gäller våra allmänna affärsvillkor.

Obehöriga förändringar av apparaten, användning av felaktiga borstar samt användning på annat sätt än vad som anges i bruksanvisningen fritar tillverka- ren från allt ansvar rörande uppkomna skador.

1.7 Viktiga varningar

WARNING

⚠️ För att minska risken för eldsvåda, el-stötar eller skador ska alla instruktioner och varningar läsas och förstås innan maskinen används. Denna maskin är konstruerad för att vara säker om den används för rengöring i enlighet med anvisningarna. Om elektriska eller mekaniska delar skulle skadas ska maskin och/eller tillbehör repareras av en behörig servicetekniker eller tillverkarens representant, detta för att undvika ytterligare skador på maskinen eller personskador.

Lämna aldrig maskinen utan uppsikt när den är inkopplad. Koppla bort från vägguttaget när den inte används och innan underhåll.

Maskinen får endast spora- diskt användas utomhus.

Om el-kabel/kontakt är skadad får maskinen inte användas. Ta tag i stickkontakten, dra aldrig i nätkabeln. Hantera aldrig kontakt eller maskin med våta/fuktiga händer. Stäng av alla reglage innan maskinen kopplas från.

Dra eller lyft aldrig maskinen med hjälp av kabeln, kabeln får inte användas som handtag, kläm inte kabeln i dörröppningar, dra inte kabeln runt skarpa kanter eller hörn. Kör inte över kabeln med maskinen. Håll kabeln borta från uppvärmda ytor.

Hår, löst sittande kläder, fingrar och alla andra kroppsdelar ska hållas borta från öppningar och rörliga delar. Stick inte in föremål i öppningarna, maskinen får inte användas om öppningarna är igensatta. Maskinens öppnar ska hållas rena från damm, ludd, hår och annat som kan hindra luftflödet.

Maskinen får inte användas utomhus när det är kallt.

Maskinen får inte användas för upptagning av eldfarliga eller brännbara vätskor, som t.ex. bensin, den får inte heller användas där dessa vätskor kan förekomma.

Använd inte maskinen för att ta upp brinnande eller rykande föremål, som t.ex. cigarretter, tändstickor eller het aska.

Var extra uppmärksam vid rengöring av trappor.

Får ej användas utan montera- de filter.

Om maskinen inte fungerar på korrekt sätt eller om den tappats, skadats, lämnats utomhus eller fallit i vatten ska den omgående lämnas in för service.

Stäng genast av maskinen om det tränger ut skum eller vätska från den.

Maskinen får inte användas som vattenpump. Maskinen är avsedd för uppsugning av luft och vätskeblandningar.

Anslut maskinen till ett jordat vägguttag. Vägguttag och förlängningskabel ska vara utrustade med skyddskontakt.

Se till att arbetsplatsen är väl ventilerad.

Använd aldrig maskinen som stege eller arbetsplattform. Maskinen kan välta och ska-das. Risk för skador.

El-uttaget på maskinen får endast användas till de ändamål som anges i bruksanvisningen.

2 Risker

2.1 El-komponenter

FARA

⚠️ Maskinens överdel innehåller strömförande komponenter.

Att röra vid strömförande komponenter kan leda till allvarliga personskador eller i värsta fall dödsolyckor.

1. Spola aldrig av maskinens överdel med vatten.

FARA

El-stöt orsakat av felaktig strömkabel.

Att vidröra en defekt el-kabel kan orsaka allvarliga person-skador eller dödsfall.

1. Skada inte el-kabeln (t.ex. genom att köra över, dra i eller klämma sönder den).
2. Kontrollera regelbundet om elkabeln är skadad eller visar tecken på åldrande.
3. Om el-kabeln är skadad måste den bytas ut av Maktas servicerepresentant eller person med motsvarande behörighet för att undvika fara.
4. Under inga omständigheter får el-kabeln lindas runt fing-rarna eller annan kropppsdel.

2.2 Hälsofarligt damm

WARNING

Farliga material.

Uppsugning av farliga material kan orsaka allvarliga personskador eller i värsta fall dödsolyckor.

1. Följande material får inte sugas upp med maskinen:
   – hett material (t.ex. brin nande cigarette, het aska etc.)
   – brandfarliga, explosiva, frätande vätskor (t.ex. bensin, lösningsmedel, syror, alkaliska lösningar, etc.)

– brandfarligt, explosivt damm (t.ex. magnesium-eller aluminiumdamm etc.)

2.3 Reservdelar och tillbehör

WARNING

Reservdelar och tillbehör.

Apparatens säkerhet och funktion kan försämras om man använder annat än originalreservdelar, borstar och tillbehör.

1. Använd endast reservdelar och tillbehör från Makita. Nedan anges reservdelar som kan påverka operatörens hälsa och säkerhet och/eller maskinens funktion:

Beskrivning Artikelnr
Plant filter PTFE, 1 st. W107418351
Dammsugarpåse i fleece, 5 st. W107418353
Avfallspåse, 5 st. W107418355
Luftfilter för motorkylning, PET, 1 st. W107418352

2.4 I explosiva eller eldfarliga miljöer

WARNING

Denna maskin är inte avsedd att användas i explosiva eller eldfarliga miljöer eller där det ligt att sådana miljöer kan uppstå, vid t.ex. flykätskor eller brandfarlig gas eller ånga.

3 Manövrering/Drift

WARNING

Skador orsakade av felaktig nätspänning.

Apparaten kan skadas om den ansluts till ett uttag med felaktig nätspänning.

1. Förvissa dig om att den spänning som är angiven på typskylten överensstämmer med den lokala nätspänningen.

3.1 Starta och använda maskinen

1. Kontrollera att strömbrytaren är i avstängt läge (position 0).

2. Kontrollera att avsedda filter har monterats i ma- skinen.

3. Anslut sedan sugslangen till suginloppet på maskinen genom att trycka slangen framåt tills den sitter ordentligt fast i inloppet.

4. Anslut därefter rören med slanghandtaget, rotera rören för att kontrollera att de sitter ordentligt samman.
5. Montera lämpligt munstycke på röret. Välj munstycke efter vilken typ av material som ska sugas upp.
6. Vid användning för dammupptagning i kombination med dammproducerande verktyg ska slangänden anslutas med avsedd adapter.
7. Anslut kontakten i avsett vägguttag.
8. Placera strömbrytaren i läge I för att starta motorn.

Vrid till I:

Aktivera maskinen

Vrid till ♦/o:

Stäng av maskinen. Permanent strömförsörjning via uttaget

Vrid till AUTO :

Aktivera automatisk On/Off-drift

Vrid till I + ⚡️ :

Aktivera maskinen med inaktiverad automatisk filterrengöring

Vrid till AUTO + :

Aktivera automatisk On/Off-drift med inaktiverad automatisk filterrengöring.

Hastighetsinställningen görs med separat reglage

3.2 Automatisk On/Off för strömförsörjning till el-verktyg

WARNING

Apparatuttag.

Apparatuttaget är avsett för extern elektrisk utrustning, mer information finns under tekniska data.

1. Innan apparaten ansluts ska man stänga av ma- skinen och den apparat som ska anslutas.
2. Läs bruksanvisningen noga (för apparaten som ska anslutas) och följ de säkerhetsföreskrifter som finns där.

På maskinen finns ett inbyggt, jordat el-uttag. Här kan ett extra el-verktyg anslutas. Apparatuttaget har konstant strömförsörjning när reglaget är placerat i läge ¥/0, dvs. maskinen kan användas som förlängningskabel.

I läge AUTO kan maskinen startas och stängas av via det anslutna el-verktyget.. Smuts sugs upp direkt från dammkällan. I enlighet med bestämmelserna får endast godkända, dammskapande verktyg anslutas.

I avsnittet "Specifikationer" anges max effektförbrukning för det anslutna el-verktyget.

Innan reglaget vrids till läge AUTO ska du kontrollera att el-verktyget som anslutits via uttaget är avstängt.

3.3 AutoClean

Denna maskin är utrustad AutoClean automatisk filterrengöring. Under drift körs automatiskt en regelbunden rengöringscykel som säkerställer bästa möjliga sugkapacitet.

Om sugkapaciteten sjunker eller vid mycket dammiga arbeten rekommenderas att man utför manuell filterrengöring:

1. Stäng av maskinen.
2. Täpp till munstyckets eller sugslangens öppning med handflatan.
3. Vrid reglaget till läge "l" och kör maskinen i full hastighet i ungefär 10 sekunder, öppningen till sugslangen ska vara stängd.

Om sugkapaciteten fortfarande är försämrad ska man ta ut filtret och rengöra det mekaniskt, alternativt byta filter.

Under vissa arbetsförhållanden, t.ex. uppsugning av vätska, bör man stänga av den automatiska filterrengöringen. Mer information finns i kapitel 3.1.

3.4 Antistatisk anslutning

WARNING

Maskinen är utrustad med ett antistatiskt sys- tem för att avleda statisk elektricitet som kan omma under dammsugning.

Det antistatiska systemet är placerat i motorns övre främre del och skapar en jordanslutning till behållarens inlopp.

För bästa funktion bör man använda en elektriskt ledande eller antistatisk sugslang.

1. Om man använder tillvalet avfallspåse ska man se till att inte bryta den antistatiska kopplingen.

3.5 Kylluftfilter

För att skydda elektroniken och motorn är maskinen utrustad med kylluftsdiffusor. Kylluftdiffusorn ska rengöras regelbundet.

På platser med mycket damm i luften bör man utrusta maskinen med tillvalet kylluftfilterkassett för att förhindra att damm tränger in i dammkanalerna och in i motorn. Kontakta din lokala säljare.

WARNING

Om kylluftfiltret sätts igen med damm kan överbelastningsskyddet i motorn lösa ut.

1. I sådant fall ska man stänga av maskinen, rengöra kylluftfiltret och låta maskinen svalna i ungefär 5 minuter.

3.6 Uppsugning av vätska

WARNING

Maskinen är utrustad med vätskenivåmätare som stänger av luftflödet när maximal vätskear uppnåtts.

1. Om detta inträffar ska man stänga av maskinen.
2. Koppla bort maskinen från vägguttaget och töm behållaren.
3. Sug aldrig upp vätska utan monterat vätskenivåsystem och filter.
4. Sug inte upp lättantändliga vätskor.
5. Innan du suger upp vätska ska du ta bort filterpåsen och kontrollera att vattennivämätaren fungerar ordentligt.
6. Vid skumbildning ska arbetet omedelbart avslutas och behållaren tömmas.
7. Rengör vattennivåregulatorn regelbundet och kontrollera om det finns tecken på skador.

Innan behållaren töms ska maskinen kopplas bort från vägguttaget. Koppla från slangen från insuget genom att dra slangen utåt. Lossa bygeln genom att dra i den nedre delen utåt, så att motorns överdel frigörs. Lyft upp motorlocket från behållaren. Behållaren och vätskenivämätare ska alltid tömmas och rengöras efter uppsugning av vätska.

Töm behållaren genom att luta den bakåt eller åt sidan och håll ut vätskan i ett golvavlopp eller liknande.

Sätt tillbaka motors övre del på behållaren. Spärra motorns lock med byglarna.

Häftiga rörelser kan av misstag utlösa vätskenivämätaren. Om detta skulle inträffa ska maskinen stängas av och vänta tre sekunder tills enheten återställts. Därefter kan maskinen användas igen.

3.7 Torr-dammsugning

WARNING

Uppsugning av miljöfarliga material.

Uppsuget material kan utgöra en miljöfara.

1. Avyttra avfallet i enlighet med gällande bestämmelser.

Ta ur stickkontakten från vägguttaget innan du tömmer efter torr-dammsugning. Lossa bygeln genom att dra i den nedre delen utåt, så att motorns överdel frigörs. Lyft upp motorlocket från behållaren.

Filter: Kontrollera filtren. Filtret kan göras rent genom att man skakar det, borstar det eller tvättar det. Vänta tills filtret är torrt innan dammsugningen återupptas.

Dammsugarpåse: kontrollera påsen för att se hur full den är. Byt dammsugarpåse vid behov. Ta ur den gamla påsen. Den nya påsen monteras genom att trycka pappskivan med gummimembran genom dammsugarens inlopp. Se till att gummimembranet passerar förbi dammsugarinloppets förhöjning.

Efter tömning: stäng motorlocket mot behållaren och spärra locket med byglarna. Vid uppsugning av torrt material ska maskinen alltid vara utrustad med filter och dammsugarpåse. Maskinens effektivitet beror på filtrets och dammsugarpåsens kvalitet och storlek. Använd därför endast originaldammsugarpåse och -filter.

4 Efter avslutat arbete

4.1 After användning

Ta ur stickkontakten från vägguttaget när maskinen inte ska användas. Linda upp kabeln, börja inne vid maskinen. El-kabeln kan lindas upp runt motordelen eller på behållaren eller placeras på den tillhörande kroken/fästannordning. Vissa modeller har en speciell förvaringsplats för tillbehör.

4.2 Transport

1. Stäng alla hakar innan maskinen ska transporteras.
2. Stäng inloppet med hjälp av inloppslocket.
3. Luta inte maskinen om det finns vätska i behållaren.
4. Använd inte krankrok för att lyfta maskinen.
5. Lyft inte maskinen i vagnhandtaget *) eller i handtaget på MAKPAC-Box).

4.3 Förvaring

Förvara dammsugaren på en torr, frostskyddad plats. Denna maskin får endast förvaras inomhus. Våtfilter och vätskebehållarens invändiga delar ska torkas innan utrustningen ställs undan förvaring.

4.4 Förvaring av tillbehör och verktyg

På sidan av maskinen finns inbyggda spår som gör det enklare att transportera och förvara tillbehör eller verktyg, som enkelt kan spännas fast med remmar eller liknande. På maskinens baksida finns en flexibel rem och krokar för upphängning av sugslang och strömkabel. Anvisningarna finns i "Snabbguide".

En extra adapterplatta*) med fästsystem kan monteras uppe på maskinen, för fastsättning av förvaringslådor med 2 eller 4 fästpunkter.

Ta ur kontakten från vägguttaget innan adapterplattan monteras.

VARNING ^*

Lyft inte maskinen i adapterplattan utan att förvaringslådan monterats på rätt sätt. För bästa förvaring ska man kontrollera maskinens vikt och balans. Maximalt tillåtna vikt på förvaringslådor är 30 kg.

4.5 Lämna in maskinen för återvinning

Den uttjänta maskinen ska göras oanvändbar.

1. Koppla från maskinen.
2. Kapa el-kabeln.
3. Elektriska apparater får aldrig kastas tillsammans med hushållsavfall.

P.g.a. förekomsten av farliga komponenter i utrustningen kan begagnad elektrisk och elektronisk utrustning ha negativ inverkan på miljön nänniskors hälsa.

Kassera inte elektriska och elektroniska apparater ihop med hushållsavfall!

I enlighet med EU-direktivet om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning, och dess införlivande i nationell lagstiftning, bör begagnad elektrisk och elektronisk utrustning samlas in separat och transporteras till en särskild uppsamlingsplats för kommunalt avfall, som drivs i enlighet med regelverket för miljöskydd. Detta anges av symbolen med den överkryssade soptunnan på hjul som sitter på utrustningen.

5 Underhåll

5.1 Regelbunden service och inspektion

En behörig servicetekniker ska regelbundet serva och kontrollera maskinen, i enlighet med gällande lagar och bestämmelser. Speciellt ska man regelbundet kontrollera maskinens elektriska kopplingar, att jordning, isolering och kabel är intakt.

Om defekter påträffas SKA maskinen tas ur drift, därefter ska en behörig servicetekniker kontrollera maskinen och åtgärda eventuella fel.

Minst en gång om året måste en Makita-tekniker eller en instruerad person utföra en teknisk inspektion som inkluderar filter, lufttäthets- och styrmekanismer.

5.2 Underhåll

Ta bort kontakten från vägguttaget innan underhåll påbörjas. Innan maskinen används ska man kontrollera att frekvens och spänning som anges på märkplåten motsvarar nätspänningen.

Maskinen är konstruerad för långvarigt, tungt arbete. Det är antalet drifttimmar som styr när dammfilter ska ersättas. Håll maskinen ren med en torr trasa och små mängder sprayrengöring.

Vid underhåll och rengöring ska maskinen hanteras på sådant sätt att det inte föreligger risk för underhållspersonal eller andra personer.

På underhållsplatsen

• Använd obligatoriskt filtrerad ventilation
  • Använd skyddskläder
• Rengör underhållsplatsen så att skadliga ämnen inte kan komma ut i miljön

Förorenade delar som inte kan rengöras på rätt sätt vid underhåll och reparation ska:

• Packas in ordentligt i tätslutande påsar
• Avfallshanteras i enlighet med bestämmelserna för det aktuella avfallet

Kontakta återförsäljaren eller den lokala Makita-representanten för information om serviceverkstäder. Se dokumentets baksida.

6 Mer information

6.1 EU-försäkran om överensstämmelse

Gäller endast Europa:

Härmed försäkrar vi att nedanstående betecknade maskin i ändamål och konstruktion samt i den av oss levererade versionen motsvarar EU-direktivens tillämpliga grundläggande säkerhets- och hälsokrav. Vid ändringar på maskinen som inte har godkänts av oss blir denna överensstämmelseförklaring ogiltig.

Produkt: Dammsugare för våt och torr användning Typ: VC4210L

Makita VC4210L
			EU / FR / RU AU / NZ CH GB CA / US / MX
Nätspänning V 220-240 220-240 220-240 110-120
Nätfrekvens Hz 50/60 50/60
Anslutningseffekt W 1200 890 / 7,4 A
Anslutningsvärde för apparatuttag		W	2400	1100	1100	1700	550 / 4,6 A
Anslutningseffekt		W	3600	2300	2300	2900	1440 / 12 A
Nätsäkring		A	16	10		13	15
Luftflöde max.*)		l/min (m3/h)	4500 (270)				4200 (252)
Undertryck		mbar (hPa)	250 (250)				230 (230)
Ljudtrycksnivå på mätyta (IEC 60335-2-69)		dB(A)	68 ±2
Ljudnivå vid arbete		dB(A)	60 ±2
Hand-arm vibrationer		m/s2	<2,5
Nätanslutningskabel: Längd		m	7,5
Nätanslutningskabel: Typ			H07RN-F 3G1,5 mm2	H05RN-F 3G1,00 mm2		H07RN-F 3G1,5 mm2	SJTW-A 3AWG14
Skyddsklass			I
Kapslingsklass			IPX4
Avstörningsgrad			EN 55014-1
Dammklass			L
Behållarens volym	max.	I (UKgal /USgal)	42 (9,2 / 11,1)
	damm I (UKgal /USgal)		34 (7,5 / 9,0)
	vatten I (UKgal /USgal)		30 (6,6 / 8,9)
Bredd		mm (in)	385 (15,2)
Djup		mm (in)	575 (22,6)
Höjd		mm (in)	605 (23,8)
Vikt inkl. tillbehör (netto, vanligaste användningsområdet)		kg (lb)	16,0 (35,3)

* uppmätt vid turbinen
Specifikationer och information kan ändras utan föregående meddelande.

Lynguide

Betjeningsanordninger
