BRUKSANVISNING DCL501 MAKITA

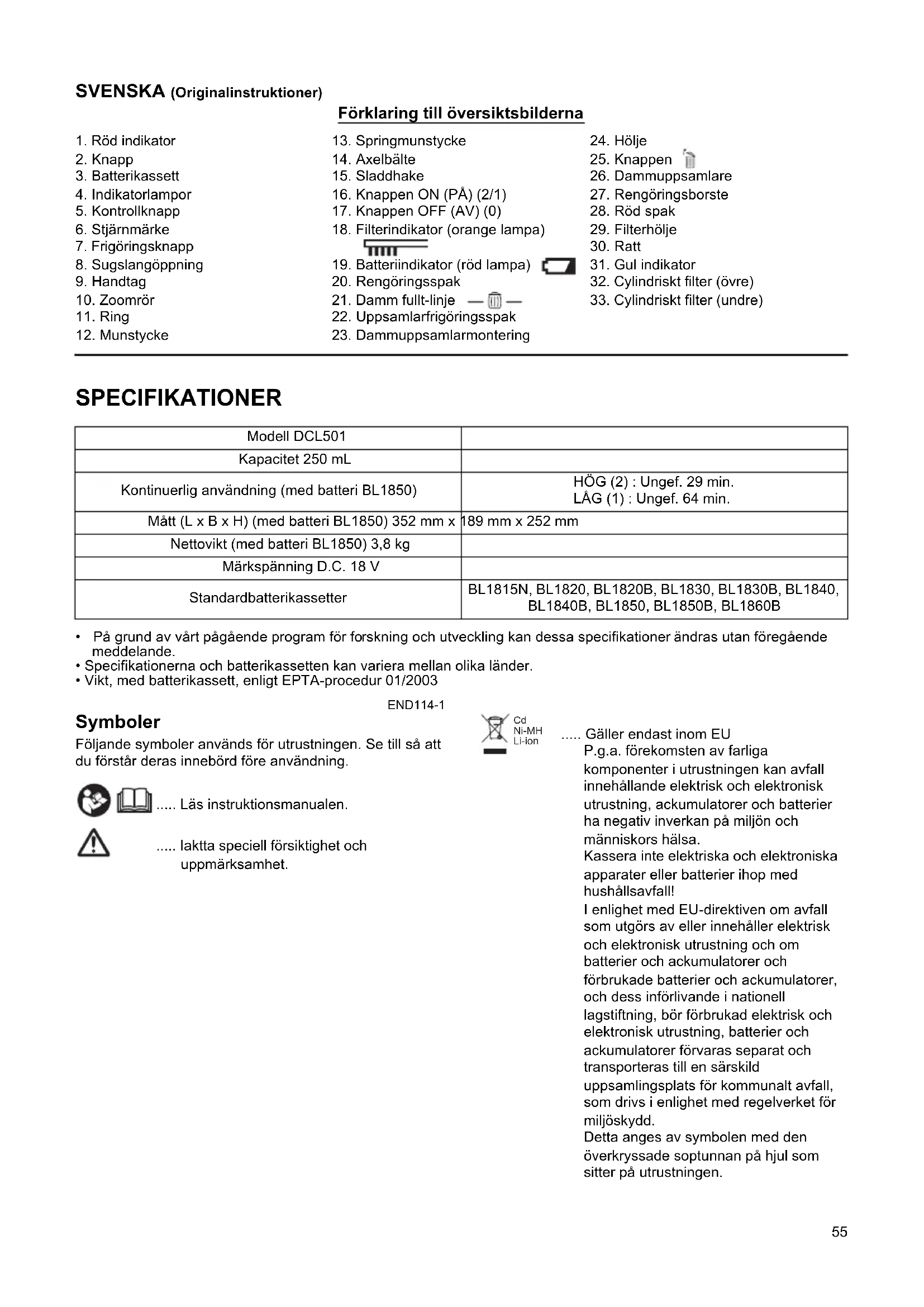

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.

• Specifikationerna och batterikassetten kan variera mellan olika länder.

• Vikt, med batterikassett, enligt EPTA-procedur 01/2003 END114-1 Symboler Följande symboler används för utrustningen. Se till så att du förstår deras innebörd före användning. ..... Läs instruktionsmanualen. ..... Iaktta speciell försiktighet och uppmärksamhet. ..... Gäller endast inom EU P.g.a. förekomsten av farliga komponenter i utrustningen kan avfall innehållande elektrisk och elektronisk utrustning, ackumulatorer och batterier ha negativ inverkan på miljön och människors hälsa. Kassera inte elektriska och elektroniska apparater eller batterier ihop med hushållsavfall! I enlighet med EU-direktiven om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och om batterier och ackumulatorer och förbrukade batterier och ackumulatorer, och dess införlivande i nationell lagstiftning, bör förbrukad elektrisk och elektronisk utrustning, batterier och ackumulatorer förvaras separat och transporteras till en särskild uppsamlingsplats för kommunalt avfall, som drivs i enlighet med regelverket för miljöskydd. Detta anges av symbolen med den överkryssade soptunnan på hjul som sitter på utrustningen.

32. Cylindriskt filter (övre)

Ni-MHLi-ion56 ENE084-1 Avsedd användning Apparaten är avsedd för uppsamling av torrt damm. VIKTIGA SÄKERHETSINSTRUKTIONER Den här apparaten kan användas av barn från 8 år och uppåt och personer med fysiska, sensoriska eller mentala hinder eller med brist på erfarenhet och kunskap, förutsatt att de har fått övervakning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår riskerna som medföljer. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan övervakning. När du använder en elektrisk apparat bör alltid grundläggande försiktighetsåtgärder iakttas, inklusive de följande:

APPARAT. VARNING - För att minska risken för brand, elstöt eller personskada:

1. Denna apparat är avsedd för användning i hushåll.

2. Utsätt inte för regn. Förvara inomhus.

3. Tillåt inte att apparaten används som leksak. Nära

uppsyn är nödvändigt vid användning av eller nära barn.

4. Använd endast så som beskrivs i denna manual.

Använd endast tillverkarens rekommenderade tillsatser.

5. Använd inte med skadat batteri. Om apparaten

inte fungerar som den ska, har tappats, skadats, lämnats utomhus, eller tappats i vatten, lämna in den på ett servicecenter.

6. Använd inte apparaten med våta händer.

7. Stoppa inte in några föremål i några öppningar.

Använd inte apparaten med någon öppning blockerad, håll den fri från damm, ludd, hår, och allt som kan minska luftflödet.

8. Håll hår, löst sittande kläder, fingrar, och alla delar

av kroppen borta från öppningar och rörliga delar.

9. Stäng av alla kontroller innan du avlägsnar

10. Iaktta extra försiktighet när du rengör på trappor.

11. Använd inte apparaten till att suga upp brännbara

eller antändbara vätskor, som bensin, och använd inte i områden där sådana kan finnas närvarande.

12. Använd endast den laddare som medföljer från

tillverkaren för uppladdning.

13. Sug inte upp någonting som brinner eller ryker,

som cigaretter, tändstickor, eller varma askor.

14. Använd inte utan filter på plats.

15. Ladda inte batteriet utomhus.

16. Sug inte upp följande material:

- Varma material som tända cigaretter eller gnistor/metalldamm som uppkommer vid slipning/kapning av metall - Lättantändliga material som bensin, thinner, tvättbensin, fotogen eller färg - Explosiva material som nitroglycerin - Antändliga material som aluminum, zink, magnesium, titan, fosfor eller celluloid - Våt smuts, vatten, olja eller liknande - Hårda delar med vassa kanter, som större träspån, metallbitar, stenar, glasbitar, spikar, stift eller rakblad - Pulver som klumpar sig som cement eller toner - Damm med ledande förmåga som metall eller kol - Fina partiklar som betongdamm Sådana handlingar kan orsaka brand, personskada och/eller egendomsskada.

17. Stoppa användningen direkt om du märker

18. Om du tappar eller utsätter dammsugaren för

stötar, kontrollera den noggrant efter sprickor och skador före användning.

19. För den inte nära spisar eller andra värmekällor.

20. Blockera inte intagshålet eller ventilationshålen.

1. Koppla ur batterikassetten från apparaten innan

du gör några justeringar, byter tillbehör, eller ställer undan apparaten för förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken för att apparaten startas av misstag.

2. Ladda endast med den laddare som specificerats

av tillverkaren. En laddare som passar en viss typ av batterikassett kan skapa risk för brand när den används tillsammans med annan batterikassett.

3. Använd apparater endast med speciellt avsedda

batterikassetter. Om andra batterikassetter används kan risk för personskada och brand uppstå.57

4. När batterikassetten inte används ska den hållas

borta från andra metallföremål som till exempel gem, mynt, nycklar, spik, skruv eller andra små metallföremål som kan skapa anslutning från en koppling till en annan. Kortslutning av batterikopplingarna kan orsaka brännskador eller brand.

5. Under hårda förhållanden kan det komma vätska

ur batteriet, och du ska då undvika kontakt. Spola med vatten om kontakt ändå råkar uppstå. Om vätskan kommer i kontakt med ögonen ska dessutom läkare uppsökas. Vätska från batteriet kan orsaka irritation på huden eller brännskador.

6. Använd inte en batterikassett eller apparat som är

skadad eller modifierad. Skadade eller modifierade batterier kan fungera på ett oförutsägbart sätt vilket kan resultera i brand, explosion eller risk för personskada.

7. Utsätt inte en batterikassett eller apparat för brand

eller hög temperatur. Utsättande för brand eller högre temperatur än 130 °C kan orsaka explosion.

8. Låt service utföras av auktoriserad reparatör som

endast använder identiska delar vid utbyte. Detta gör det säkert att produktens säkerhet bibehålls.

9. Innan batterikassetten används ska alla

instruktioner och varningsmärken på (1) batteriladdaren, (2) batteriet och (3) produkten för batteriet läsas.

10. Montera inte isär batterikassetten.

11. Om driftstiden blivit avsevärt kortare ska

användningen avbrytas omedelbart. Det kan annars resultera i risk för överhettning, brännskador och t.o.m. en explosion.

12. Om du får elektrolyt i ögonen ska du skölja dem

med rent vatten och omedelbart söka läkarvård. Det finns risk för att synen förloras.

13. Kortslut inte batterikassetten:

(1) Rör inte vid kontakterna med något strömförande material. (2) Undvik att förvara batterikassetten i en behållare tillsammans med andra metallföremål som t.ex. spik, mynt etc. (3) Utsätt inte batterikassetten för vatten eller regn. Ett kortslutet batteri kan orsaka ett stort strömflöde, överhettning, eventuella brännskador och apparaten kan till och med gå sönder.

14. Förvara inte apparaten och batterikassetten på

platser där temperaturen kan nå eller överstiga 50 °C.

15. Bränn inte upp batterikassetten även om den är

svårt skadad eller helt utsliten. Batterikassetten kan explodera vid brand.

16. Var försiktig så att du inte råkar tappa batteriet och

utsätt det inte för stötar.

17. Använd inte ett skadat batteri.

18. Följ dina lokala bestämmelser gällande kassering

19. Om apparaten inte används under en lång tid

måste batteriet tas bort från apparaten. SPARA DESSA INSTRUKTIONER. Tips för att bevara maximal batterilivslängd

1. Ladda batterikassetten innan den är helt urladdad.

Sluta alltid använda apparaten och ladda batterikassetten när du märker att kraften hos apparaten avtar.

2. Ladda aldrig en fulladdad batterikassett.

Överladdning förkortar batteriets livslängd.

3. Ladda batterikassetten vid en rumstemperatur på

10 °C - 40 °C. Låt en varm batterikassett svalna innan den laddas.

4. Ladda batterikassetten en gång var sjätte månad

om du inte använder den under en längre period. FÖRBEREDELSE FÖRSIKTIGHET:

• Se alltid till så att apparaten är avstängd och batterikassetten borttagen innan du justerar eller kontrollerar apparatens funktioner. Sätta i och ta ur batterikassetten (Bild 1) FÖRSIKTIGHET:

• Stäng alltid av apparaten innan du sätter i eller tar ur batterikassetten.

• Håll apparaten och batterikassetten stadigt när du sätter i och tar ur batterikassetten. Om du inte håller stadigt i apparaten och batterikassetten kan de halka ur dina händer vilket kan resultera i skada på apparaten och batterikassetten och personskada.

• Se till så att du inte har något finger(/några fingrar) mellan dammsugaren och batteriet så som visas på bilden när du sätter i batteriet. Om du har ett finger (/några fingrar) emellan kan det resultera i personskada. Du tar ur batterikassetten genom att dra av den från apparaten medan du skjuter fram knappen på kassettens framsida. Du sätter i batterikassetten genom att rikta in tungan på batterikassetten mot spåret i höljet och trycka den på plats. Tryck in den ordentligt tills den låser fast med ett litet klick. Om du kan se den röda indikatorn på knappens ovansida sitter den inte fast ordentligt. FÖRSIKTIGHET:

• Sätt alltid i batterikassetten helt tills den röda indikatorn inte går att se. I annat fall kan batterikassetten av en olyckshändelse trilla ut ur apparaten och orsaka personskada på dig eller någon annan.

• Sätt inte i batterikassetten med våld. Om kassetten inte lätt glider in sätts den inte i på rätt sätt.58 Indikerar kvarvarande batterikapacitet (Bild 2) (Gäller endast för batterikassetter med ett ”B” på slutet i modellnumret.) Tryck på kontrollknappen på batterikassetten för att se kvarvarande batterikapacitet. Indikatorlamporna lyser i ett par sekunder. OBSERVERA:

• Beroende på användningsförhållanden och den omgivande temperaturen kan indikationen skilja sig lätt från den faktiska batterikapaciteten. Batteriskyddssystem (litiumjonbatteri med stjärnmärke) (Bild 3) Litiumjonbatterier med ett stjärnmärke är utrustade med ett skyddssystem. Detta system stänger automatiskt av strömmen till apparaten för att förlänga batteriets livslängd. Apparaten stoppar automatiskt under användning om apparaten och/eller batteriet utsätts för något av följande förhållanden:

• Överbelastad: Apparaten används på ett sätt som får den att dra onormalt mycket ström. I en sådan situation ska du stänga av apparaten och stoppa tillämpningen som orsakade att apparaten blev överbelastad. Återstarta därefter apparaten. Om apparaten inte startar är batteriet överhettat. I en sådan situation ska du låta batteriet svalna innan du startar om apparaten.

• Låg batterispänning: Den återstående batterikapaciteten är för låg och apparaten fungerar inte. I en sådan situation ska du ta ur och ladda batteriet. Montera eller ta bort tillsatser FÖRSIKTIGHET:

• Se alltid till så att apparaten är avstängd och batterikassetten borttagen innan något arbete utförs på apparaten.

• Tryck in munstycket eller zoomröret i handtaget ordentligt medan du vrider för att säkert fästa för att försäkra dig om att de inte lossnar under användning. Fäst slanganslutningen mot sughålsöppningen på apparaten. Tryck på frigöringsknappen för att koppla ur slangen. (Bild 4) Sätt i zoomröret i handtagets ände. (Bild 5) Lossa zoomrörsringen och justera rörlängden. Efter justeringen, spänn åt ringen. (Bild 6) Fäst munstycket mot zoomröret. (Bild 7) Fäst springmunstycket mot handtaget eller zoomröret för att använda för att rengöra springor och andra smala, svåråtkomliga ytor. (Bild 8) FÖRSIKTIGHET:

• Hålet i Fogmunstycket får inte täckas. (Bild 9) Det kan leda till överhettning och orsaka skada på apparaten. Sätta fast axelbältet FÖRSIKTIGHET:

• När du hänger apparaten på din axel ska du alltid hålla i själva apparaten för hand för att förhindra att den faller. Om apparaten faller kan det orsaka personskada eller egendomsskada. Använd axelbältet för att hänga apparaten på din axel för att dammsuga på ett högt ställe. (Bild 10) Vira axelbältet runt både bärhandtaget och bälthållaren och för det sedan genom stopparen så som visas på bilden. (Bild 11 & bild 12) Dra upp bältets ändar så att de är minst 80 mm från stopparens topp. (Bild 13) Fäst slanghaken vid ungefär halvvägs längs slangen. Förvara axelbältet i slanghaken när du inte använder det. (Bild 14 & bild 15) ANVÄNDNING Växlarens funktion (Bild 16) För att starta dammsugaren trycker du helt enkelt på knappen ON (PÅ) (2/1). För att stänga av, tryck på knappen OFF (AV) (0). För att ändra dammsugarhastigheten trycker du på knappen ON (PÅ) (2/1). Det första trycket på denna knapp är för snabb hastighet och det andra trycket är för låg hastighet. Varje tryck på denna knapp upprepar hastighetsändringen alternerande. Indikatorlampor Kvarvarande kapacitet Upplyst Av Blinkar 75% till 100% 50% till 75% 25% till 50% 0% till 25% Ladda batteriet. Batteriet kan ha skadats.59 Indikatorlampor (Bild 17) Indikatorlamporna tänds upp eller blinkar för att indikera apparatens status. OBSERVERA:

• Avlägsna alltid damm med jämna mellanrum. Sugkraften minskar om det finns för mycket damm i dammsugaren. UNDERHÅLL FÖRSIKTIGHET:

• Se alltid till att apparaten är avstängd innan inspektion eller underhåll utförs.

• Placera tidningar eller en sophink under som du kan arbeta över. Tidningarna eller sophinken fångar upp eventuellt fallande damm från apparaten. Rengöra filtret (efter arbete) (Bild 18) Rör filterrengöringsspaken fram och tillbaka ungefär tio gånger efter användning för att lossa på damm från filtret. Avyttra damm Avyttra damm innan nivån överstiger Damm fullt-linjen. Sugkraften kan sjunka om nivån överstiger denna linje. Avyttra damm innan det når linjen, även då det samlas upp på ena sidan endast. (Bild 19) För att avyttra damm, följ proceduren nedan.

1. Höj uppsamlarens frigöringsspak för att skjuta ut

dammuppsamlingsmonteringen. (Bild 20)

2. Tryck på knappen för att avlägsna höljet. Avyttra

dammet i dammuppsamlaren. (Bild 21)

3. Använd rengöringsborsten fastsatt på

dammuppsamlaren för att borsta bort damm inuti uppsamlaren. (Bild 22)

4. Flytta den röda spaken på filterhöljet i pilens riktning

för att fälla upp filterhöljet. (Bild 23)

5. Ta tag i ratten och snurrarunt den tio gånger. (Bild 24)

6. Stäng filterhöljet. (Bild 25)

7. Fäst dammuppsamlaren mot höljet. (Bild 26)

8. Fäst dammuppsamlingsmonteringen mot apparatens

huvuddel. (Bild 27) Rengöra filtret (noggrann rengöring) (Bild 28 & Bild 29) Tvätta ur filtret om det blir för smutsigt, när sugkraften sjunker eller den orangea lampan börjar blinka. Avlägsna dammuppsamlaren, filterhöljet, filtret, och det cylindriska filtret från varandra och tvätta dem var och en separat för att rengöra dem. Använd vanligt vatten eller en neutral rengöringslösning för att tvätta varje del. Efter att du tvättat delarna, lämna dem utanför tills de torkat helt och sätt sedan samman dem igen. Rengöra dammsugarens huvuddel Torka emellanåt av dammsugarens utsida (dammsugarens huvuddel) med en trasa fuktad i tvålvatten. FÖRSIKTIGHET:

• Använd aldrig bensin, tvättbensin, thinner, alkohol eller liknande. Det kan resultera i missfärgning, deformering eller sprickor. Låt den torka helt före användning. Ett otillräckligt torkat filter kan orsaka dålig sugkraft och förkorta motorns livslängd. Blås inte damm som sitter fast på dammsugaren med en air duster (tryckluftsspray). Den för in damm i innandömet vilket orsakar fel. FÖRVARING Förkorta zoomröret och för in haken säkert i hållaren. (Bild 30) Filterindikato r (orange lampa) Ljus på Filtret är smutsigt. Rengör filtret. Se avsnittet ”Rengöra filtret (efter arbete)”. Blinkar snabbt Filtret är igentäppt med damm. Tvätta filtret. Se avsnittet ”Rengöra filtret (noggrann rengöring)”. Batteriindikat or (röd lampa) Blinkar Batteriet börjar bli svagt. Ljus på Batteriet är väldigt svagt och apparaten kommer att stoppa. Ladda batteriet. Både filterindikator (orange lampa) och batteriindikat or (röd lampa) Blinkar samtidigt Lämna in till ditt lokala auktoriserade servicecenter för inspektion och reparation.60 FELSÖKNING Innan du efterfrågar reparationer, kontrollera följande punkter.

• Försök inte reparera dammsugaren på egen hand. För att upprätthålla produktens SÄKERHET och TILLFÖRLITLIGHET ska alla reparationer och allt underhålls- och justeringsarbete utföras av ett auktoriserat Makita servicecenter och alltid med reservdelar från Makita.

• Följande tillbehör och tillsatser rekommenderas för användning tillsammans med apparaten som specificeras i denna manual. Om andra tillbehör eller tillsatser används kan det uppstå risk för personskador. Använd endast tillbehören eller tillsatserna för de syften de är avsedda för. Kontakta ditt lokala Makita servicecenter om du behöver ytterligare information om dessa tillbehör.

• Makitas originalbatteri och -laddare OBSERVERA:

• En del poster i listan kan vara inkluderade i apparatens paketering som standardtillbehör. De kan variera mellan olika länder. Tecken på fel Område som ska undersökas Lösningsmetod Dålig sugkraft

• Är dammuppsamlaren full av damm?

• Är filtret igensatt?

• Är batteriet är tomt?

• Töm ut damm från dammuppsamlaren.

• Damma av eller tvätta filtret.

• Ladda batteriet. Fungerar inte • Är batteriet är tomt? • Ladda batteriet.61 NORSK (Originale instruksjoner) Bildeforklaring SPESIFIKASJONER
