DCL501 - 148 MAKITA - Panduan pengguna gratis

PANDUAN PENGGUNA DCL501 MAKITA

Pembersih Siklon Nirkabel Petunjuk penggunaan

• Karena program penelitian dan pengembangan kami masih berlanjut, spesifikasi yang disebutkan di sini dapat berubah tanpa pemberitahuan.

• Spesifikasi dan kartrid baterai mungkin berbeda antara satu negara dengan negara lainnya.

• Berat, dengan kartrid baterai, menurut Prosedur EPTA 01/2003 END114-1 Simbol Berikut ini adalah simbol-simbol yang digunakan pada peralatan ini. Pastikan Anda memahami arti masing- masing simbol sebelum menggunakan alat. ..... Baca petunjuk penggunaan. ..... Berhati-hatilah dan pusatkan perhatian Anda. ..... Hanya untuk negara-negara UE Akibat adanya komponen berbahaya dalam peralatan, limbah peralatan listrik dan elektronik, aki dan baterai dapat memiliki dampak negatif pada lingkungan dan kesehatan manusia. Jangan buang peralatan listrik dan elektronik atau baterai bersama limbah rumah tangga! Sesuai dengan Petunjuk Eropa tentang limbah peralatan listrik dan elektronik dan tentang aki dan baterai serta limbah aki dan baterai, serta penyesuaiannya terhadap undang-undang nasional, limbah peralatan listrik, baterai dan aki harus disimpan secara terpisah dan dikirim ke tempat pengumpulan terpisah untuk sampah kota, beroperasi sesuai dengan peraturan tentang perlindungan lingkungan. Hal ini ditunjukkan dengan simbol tempat sampah bersilang yang ditempatkan pada peralatan. ENE084-1 Penggunaan Peralatan ini digunakan untuk membersihkan debu kering.

13. Nosel pembersih celah

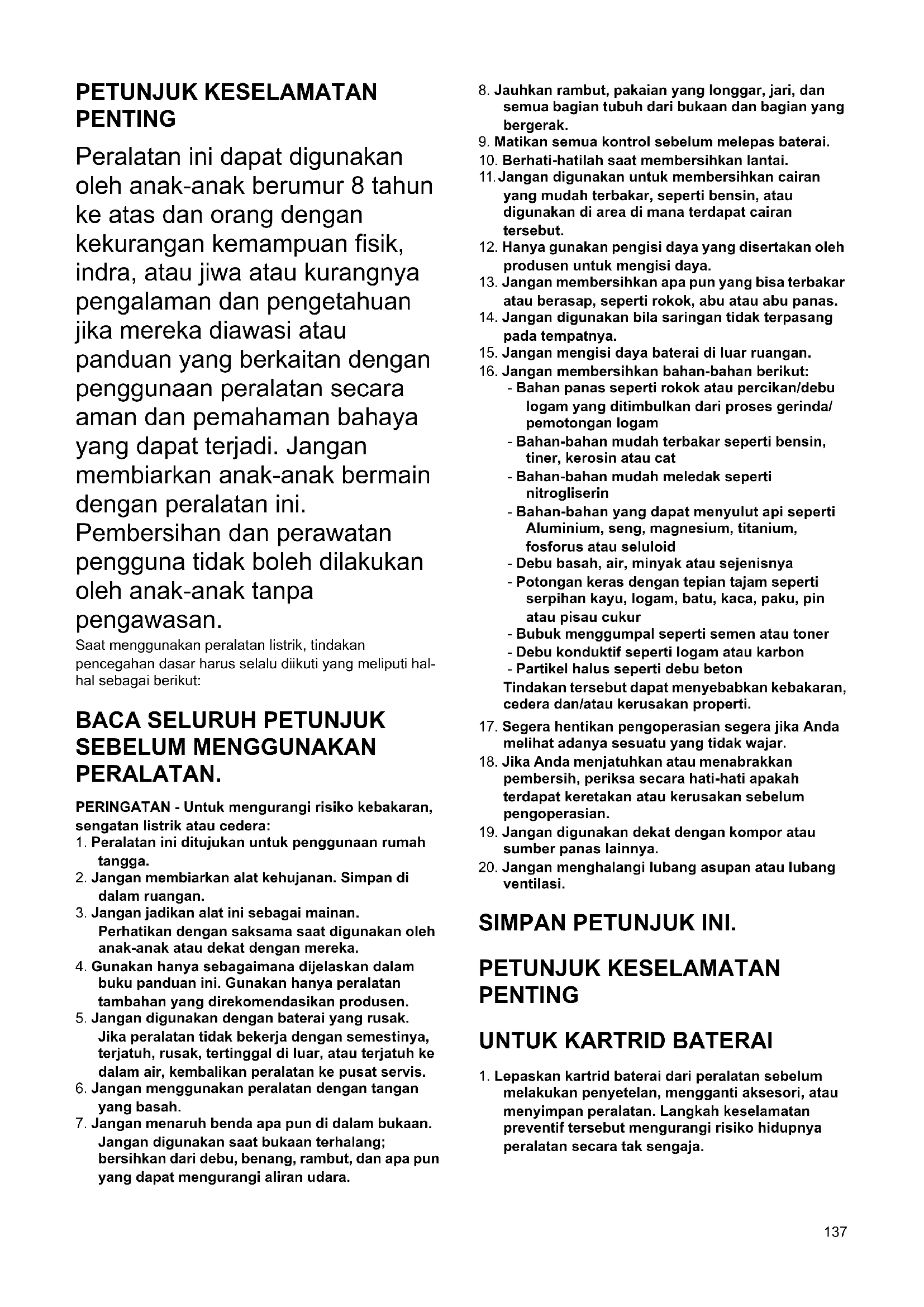

Ni-MHLi-ion137 PETUNJUK KESELAMATAN PENTING Peralatan ini dapat digunakan oleh anak-anak berumur 8 tahun ke atas dan orang dengan kekurangan kemampuan fisik, indra, atau jiwa atau kurangnya pengalaman dan pengetahuan jika mereka diawasi atau panduan yang berkaitan dengan penggunaan peralatan secara aman dan pemahaman bahaya yang dapat terjadi. Jangan membiarkan anak-anak bermain dengan peralatan ini. Pembersihan dan perawatan pengguna tidak boleh dilakukan oleh anak-anak tanpa pengawasan. Saat menggunakan peralatan listrik, tindakan pencegahan dasar harus selalu diikuti yang meliputi hal- hal sebagai berikut:

BACA SELURUH PETUNJUK

SEBELUM MENGGUNAKAN PERALATAN. PERINGATAN - Untuk mengurangi risiko kebakaran, sengatan listrik atau cedera:

1. Peralatan ini ditujukan untuk penggunaan rumah

3. Jangan jadikan alat ini sebagai mainan.

Perhatikan dengan saksama saat digunakan oleh anak-anak atau dekat dengan mereka.

4. Gunakan hanya sebagaimana dijelaskan dalam

buku panduan ini. Gunakan hanya peralatan tambahan yang direkomendasikan produsen.

5. Jangan digunakan dengan baterai yang rusak.

Jika peralatan tidak bekerja dengan semestinya, terjatuh, rusak, tertinggal di luar, atau terjatuh ke dalam air, kembalikan peralatan ke pusat servis.

6. Jangan menggunakan peralatan dengan tangan

Jangan digunakan saat bukaan terhalang; bersihkan dari debu, benang, rambut, dan apa pun yang dapat mengurangi aliran udara.

8. Jauhkan rambut, pakaian yang longgar, jari, dan

semua bagian tubuh dari bukaan dan bagian yang bergerak.

9. Matikan semua kontrol sebelum melepas baterai.

10. Berhati-hatilah saat membersihkan lantai.

12. Hanya gunakan pengisi daya yang disertakan oleh

produsen untuk mengisi daya.

13. Jangan membersihkan apa pun yang bisa terbakar

atau berasap, seperti rokok, abu atau abu panas.

melihat adanya sesuatu yang tidak wajar.

18. Jika Anda menjatuhkan atau menabrakkan

pembersih, periksa secara hati-hati apakah terdapat keretakan atau kerusakan sebelum pengoperasian.

19. Jangan digunakan dekat dengan kompor atau

sumber panas lainnya.

1. Lepaskan kartrid baterai dari peralatan sebelum

melakukan penyetelan, mengganti aksesori, atau menyimpan peralatan. Langkah keselamatan preventif tersebut mengurangi risiko hidupnya peralatan secara tak sengaja.138

2. Isi ulang baterai hanya dengan pengisi daya yang

ditentukan oleh pabrikan. Pengisi daya yang cocok untuk suatu jenis kartrid baterai tertentu dapat menimbulkan risiko kebakaran jika digunakan untuk kartrid baterai yang lain.

3. Gunakan peralatan hanya dengan kartrid baterai

yang telah ditentukan secara khusus. - Penggunaan kartrid baterai lain dapat menimbulkan risiko cedera dan kebakaran.

4. Saat tidak digunakan, jauhkan kartrid dari benda-

benda logam, misalnya penjepit kertas, koin, kunci, paku, sekrup, atau benda-benda logam kecil lainnya, yang mungkin memicu arus pendek dari satu terminal ke terminal lain. Hubungan singkat pada terminal baterai dapat mengakibatkan kebakaran atau ledakan.

5. Pemakaian yang salah, dapat menyebabkan

keluarnya cairan dari baterai; hindari kontak. Jika terjadi kontak secara tidak sengaja, bilas dengan air. Jika cairan mengenai mata, mintalah bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan iritasi atau luka bakar.

6. Jangan menggunakan kartrid baterai atau

peralatan yang sudah rusak atau telah diubah. Baterai yang rusak atau telah diubah dapat menyebabkan hal-hal yang tidak dapat diprediksi yang dapat menyebabkan kebakaran, ledakan atau risiko cedera.

7. Jangan membiarkan kartrid baterai atau peralatan

dekat dengan api atau suhu yang berlebihan. Pajanan api atau suhu di atas 130 °C (265 °F) dapat menyebabkan ledakan.

8. Perbaikan hanya boleh dilakukan oleh teknisi ahli

dan hanya menggunakan suku cadang pengganti yang serupa. Hal ini akan menjamin terjaganya keamanan produk.

9. Sebelum menggunakan kartrid baterai, bacalah

semua petunjuk dan penandaan pada (1) pengisi daya baterai, (2) baterai, dan (3) produk yang menggunakan baterai.

10. Jangan membongkar kartrid baterai.

11. Jika waktu beroperasinya menjadi sangat singkat,

segera hentikan penggunaan. Hal tersebut dapat menimbulkan risiko panas berlebih, kemungkinan mengalami luka bakar atau bahkan terjadi ledakan.

12. Jika elektrolit mengenai mata Anda, basuh dengan

air bersih dan segera cari pertolongan medis. Hal tersebut dapat mengakibatkan hilangnya kemampuan penglihatan Anda.

13. Jangan menghubungkan terminal kartrid baterai:

(1) Jangan menyentuhkan terminal dengan bahan penghantar listrik apa pun. (2) Hindari menyimpan kartrid baterai pada wadah yang berisi benda logam lain seperti paku, uang logam, dsb. (3) Jangan membiarkan kartrid baterai terkena air atau kehujanan. Hubungan singkat baterai dapat menyebabkan aliran arus listrik yang besar, panas berlebih, kemungkinan mengalami luka bakar dan bahkan kerusakan pada baterai.

14. Jangan menyimpan peralatan dan kartrid baterai

pada lokasi dengan suhu yang bisa mencapai atau melebihi 50 °C (122 °F).

15. Jangan membuang kartrid baterai di tempat

pembakaran sampah walaupun benar-benar rusak atau tidak bisa digunakan sama sekali. Kartrid baterai bisa meledak jika terbakar.

16. Berhati-hatilah jangan sampai baterai jatuh atau

17. Jangan menggunakan baterai yang rusak.

18. Patuhi peraturan setempat yang berkaitan dengan

yang lama, baterai harus dilepas dari alat. SIMPAN PETUNJUK INI. Tip untuk menjaga agar umur pemakaian baterai maksimum

1. Isi ulang kartrid baterai sebelum habis sama

sekali. Selalu hentikan penggunaan peralatan dan ganti kartrid baterai jika Anda melihat bahwa peralatan kurang tenaga.

2. Jangan pernah mengisi ulang kartrid baterai yang

sudah diisi penuh. Pengisian daya yang berlebih mengurangi masa pakai baterai.

3. Isi ulang kartrid baterai pada suhu ruangan 10 °C -

40 °C (50 °F - 104 °F). Biarkan kartrid baterai yang panas menjadi dingin terlebih dahulu sebelum diisi ulang.

4. Isi ulang kartrid baterai sekali dalam enam bulan

jika Anda tidak menggunakannya dalam jangka waktu yang lama. PERSIAPAN PERHATIAN:

• Selalu pastikan bahwa peralatan dimatikan dan kartrid baterai dilepas sebelum menyetel atau memeriksa kerja peralatan. Memasang atau melepas kartrid baterai (Gb. 1) PERHATIAN:

• Selalu matikan peralatan sebelum memasang atau melepas kartrid baterai.

• Pegang peralatan dan kartrid baterai kuat-kuat saat memasang atau melepas kartrid baterai. Jika tidak dipegang dengan kuat, peralatan dan kartrid baterai dapat tergelincir dari tangan Anda dan mengakibatkan kerusakan pada peralatan dan kartrid baterai serta cedera diri.

• Berhati-hatilah agar jari Anda tidak terjepit antara pembersih dan baterai seperti yang ditunjukkan pada diagram saat memasang baterai. Jari yang terjepit dapat menyebabkan cedera. Untuk melepas kartrid baterai, geser dari peralatan sambil menggeser tombol pada bagian depan kartrid. Untuk memasang kartrid baterai, sejajarkan lidah kartrid baterai dengan alur pada rumah dan masukkan ke dalam tempatnya. Masukkan seluruhnya sampai terkunci pada tempatnya dan terdengar bunyi klik kecil. Jika Anda bisa melihat indikator berwarna merah pada sisi atas tombol, berarti tidak terkunci sepenuhnya.139 PERHATIAN:

• Selalu pasang kartrid baterai sepenuhnya sampai indikator berwarna merah tidak terlihat. Jika tidak, kartrid baterai dapat terlepas dari peralatan secara tidak sengaja, menyebabkan cedera pada Anda atau orang di sekitar Anda.

• Jangan memasang kartrid baterai secara paksa. Jika kartrid tidak dapat didorong masuk dengan mudah, berarti cara pemasangannya salah. Menunjukkan kapasitas baterai yang tersisa (Gb. 2) (Hanya untuk kartrid baterai dengan huruf “B” pada akhir nomor model.) Tekan tombol pemeriksaan pada kartrid baterai untuk melihat kapasitas baterai yang tersisa. Lampu indikator menyala selama beberapa detik. CATATAN:

• Tergantung kondisi penggunaan dan suhu lingkungannya, penunjukkan mungkin saja sedikit berbeda dari kapasitas sebenarnya. Sistem perlindungan baterai (Baterai Litium-ion dengan tanda bintang) (Gb. 3) Baterai Litium-ion dengan tanda bintang yang dilengkapi dengan sistem perlindungan. Sistem ini memutus daya ke peralatan secara otomatis untuk memperpanjang umur pemakaian baterai. Peralatan akan berhenti secara otomatis saat dioperasikan jika peralatan dan/atau baterai berada dalam salah satu kondisi berikut ini:

• Kelebihan beban: Peralatan dijalankan dengan cara yang menyebabkannya menarik arus tinggi yang tidak normal. Dalam situasi ini, matikan peralatan dan hentikan pekerjaan yang menyebabkan peralatan mengalami kelebihan beban. Selanjutnya nyalakan ulang peralatan. Jika peralatan tidak menyala, baterai mengalami kelebihan panas. Dalam situasi ini, biarkan baterai mendingin sebelum kembali menyalakan peralatan.

• Tegangan baterai rendah: Kapasitas baterai yang tersisa terlalu rendah dan peralatan tidak akan bekerja. Untuk situasi ini, lepas dan isi ulang baterai. Memasang atau melepas perangkat tambahan PERHATIAN:

• Selalu pastikan bahwa peralatan dimatikan dan kartrid baterai dilepas sebelum melakukan pekerjaan apa pun pada peralatan.

• Dorong kuat-kuat nosel atau pipa zoom ke dalam pegangan sambil memutarnya agar tepasang dengan kuat untuk memastikannya tidak kendur saat digunakan. Pasang konektor selang ke lubang selang pengisap pada peralatan. Tekan tombol pelepas untuk melepaskan selang. (Gb. 4) Masukkan pipa zoom ke dalam ujung pemegang. (Gb. 5) Kendurkan cincin pipa zoom dan atur panjang pipa. Setelah penyetelan, kencangkan cincin. (Gb. 6) Pasang nosel ke pipa zoom. (Gb. 7) Pasang nosel pembersih celah ke pegangan atau pipa zoom untuk membersihkan celah-celah dan area yang sempit dan sulit dijangkau. (Gb. 8) PERHATIAN:

• Jangan menutupi lubang nosel pembersih celah. (Gb. 9) Hal ini dapat menyebabkan kelebihan panas dan mengakibatkan kerusakan pada peralatan. Memasang sabuk penyandang PERHATIAN:

• Saat membawa peralatan dengan bahu Anda, selalu pegang peralatan dengan tangan untuk mencegahnya agar tidak terjatuh. Menjatuhkan peralatan dapat menyebabkan cedera atau kerusakan properti. Gunakan sabuk penyandang untuk membawa peralatan pada bahu Anda untuk membersihkan tempat yang tinggi. (Gb. 10) Lingkarkan sabuk penyandang di sekitar pegangan pembawa dan pegangan sabuk lalu masukkan melalui penahan seperti yang terlihat pada diagram. (Gb. 11 & Gb. 12) Tarik ujung sabuk sehingga panjangnya setidaknya 80 mm (3″) dari bagian atas penahan. (Gb. 13) Pasang kait selang di sekitar bagian tengah pada selang. Kaitkan sabuk penyandang di kait selang saat tidak digunakan. (Gb. 14 & Gb. 15) Lampu indikator Kapasitas yang tersisa Menyala Mati Berkedip 75% hingga 100% 50% hingga 75% 25% hingga 50% 0% hingga 25% Isi ulang baterai. Baterai mungkin sudah rusak.140 PENGGUNAAN Kerja saklar (Gb. 16) Untuk memulai pengoperasian, cukup tekan tombol ON (2/1). Untuk mematikan, tekan tombol OFF (0). Untuk mengubah kecepatan pembersih, tekan tombol ON (2/1). Satu kali tekan pada tombol ini adalah untuk kecepatan tinggi dan dua kali tekan adalah untuk kecepatan rendah. Setiap kali menekan tombol ini perubahan kecepatan akan berulang secara bergantian. Lampu indikator (Gb. 17) Lampu indikator menyala atau berkedip untuk menunjukkan status peralatan. CATATAN:

• Selalu bersihkan debu secara teratur. Daya pengisapan akan berkurang jika terdapat banyak debu pada pembersih. PERAWATAN PERHATIAN:

• Selalu pastikan bahwa peralatan dimatikan sebelum melakukan pemeriksaan atau perawatan.

• Letakkan koran atau tempat sampah di bagian bawah sebagai alas untuk memeriksanya. Koran atau tempat sampah dapat menampung debu yang keluar dari peralatan. Membersihkan saringan (setelah pemakaian) (Gb. 18) Setelah digunakan, gerakkan tuas pembersih saringan maju dan mundur sekitar sepuluh kali untuk mengeluarkan debu dari saringan. Membuang debu Buang debu sebelum melebihi garis batas Debu Penuh. Daya pengisapan dapat turun jika jumlah debu melebihi garis batas ini. Buang debu sebelum mencapai garis batas, meskipun debu menumpuk hanya di satu sisi. (Gb. 19) Untuk membuang debu, ikuti prosedur di bawah ini.

arah tanda panah untuk membuka tutup saringan. (Gb. 23)

5. Pegang knop dan putar sekitar sepuluh kali. (Gb. 24)

(Gb. 27) Membersihkan saringan (membersihkan secara menyeluruh) (Gb. 28 & Gb. 29) Bersihkan saringan jika sudah terlalu kotor yang ditandai dengan daya pengisapan turun atau lampu jingga mulai berkedip. Lepaskan mangkuk debu, tutup saringan, saringan dan saringan silinder dan cuci setiap bagian secara terpisah untuk membersihkannya. Gunakan air bersih atau larutan deterjen netral untuk mencuci setiap bagiannya. Setelah dicuci, biarkan hingga kering sepenuhnya dan pasang kembali. Membersihkan badan pembersih Bersihkan bagian luar (badan pembersih) mesin dari waktu ke waktu dengan menggunakan kain yang dicelup air sabun. PERHATIAN:

• Jangan sekali-kali menggunakan bensin, tiner, alkohol, atau bahan sejenisnya. Penggunaan bahan tersebut dapat menyebabkan perubahan warna, perubahan bentuk, atau timbulnya retakan. Keringkan secara menyeluruh sebelum digunakan. Saringan yang tidak cukup kering dapat menyebabkan pengisapan menjadi buruk dan memperpendek usia pakai motor. Jangan meniup debu yang menempel pada pembersih dengan semprotan angin. Hal ini dapat menyebabkan debu masuk ke rumah dan mengakibatkan kerusakan. PENYIMPANAN Pendekkan pipa zoom dan masukkan kait ke dalam pegangan dengan hati-hati. (Gb. 30) Indikator saringan (lampu jingga) Lampu menyala Saringan kotor. Bersihkan saringan. Lihat Bagian “Membersihkan saringan (setelah pemakaian)”. Berkedip dengan cepat Saringan tersumbat debu. Cuci saringan. Lihat Bagian “Membersihkan saringan (pembersihan secara menyeluruh)”. Indikator baterai (lampu merah) Berkedip Daya baterai melemah. Lampu menyala Daya baterai sangat lemah dan peralatan akan mati. Isi ulang baterai. Kedua indikator saringan (lampu jingga) dan indikator baterai (lampu merah) Berkedip secara bersamaan Mintalah pusat servis resmi setempat untuk melakukan inspeksi dan perbaikan.141 PEMECAHAN MASALAH Sebelum meminta perbaikan, periksa poin-poin berikut.

• Jangan mencoba memperbaiki pembersih oleh Anda sendiri. Untuk menjaga KEAMANAN dan KEANDALAN mesin, perbaikan, perawatan atau penyetelan lain harus dilakukan oleh Pusat Layanan Resmi Makita dan selalu gunakan suku cadang pengganti buatan Makita. AKSESORI PILIHAN PERHATIAN:

• Dianjurkan untuk menggunakan aksesori atau perangkat tambahan ini dengan peralatan Anda yang ditentukan dalam petunjuk ini. Penggunaan aksesori atau perangkat tambahan lain bisa menyebabkan risiko cedera pada manusia. Hanya gunakan aksesori atau perangkat tambahan sesuai dengan peruntukannya. Jika Anda memerlukan bantuan lebih rinci berkenaan dengan aksesori ini, tanyakan pada Pusat Layanan Makita terdekat.

• Baterai dan pengisi daya asli buatan Makita CATATAN:

• Beberapa item dalam daftar tersebut mungkin sudah termasuk dalam paket peralatan sebagai aksesori standar. Hal tersebut dapat berbeda dari satu negara ke negara lainnya. Gejala Bagian yang harus diperiksa Metode perbaikan Daya pengisapan lemah

• Apakah mangkuk penuh dengan debu?

• Apakah saringan tersumbat?

• Apakah daya baterai melemah?

• Buang debu dari mangkuk debu.

• Bersihkan atau cuci saringan.
