BRUGSANVISNING DCL501 MAKITA

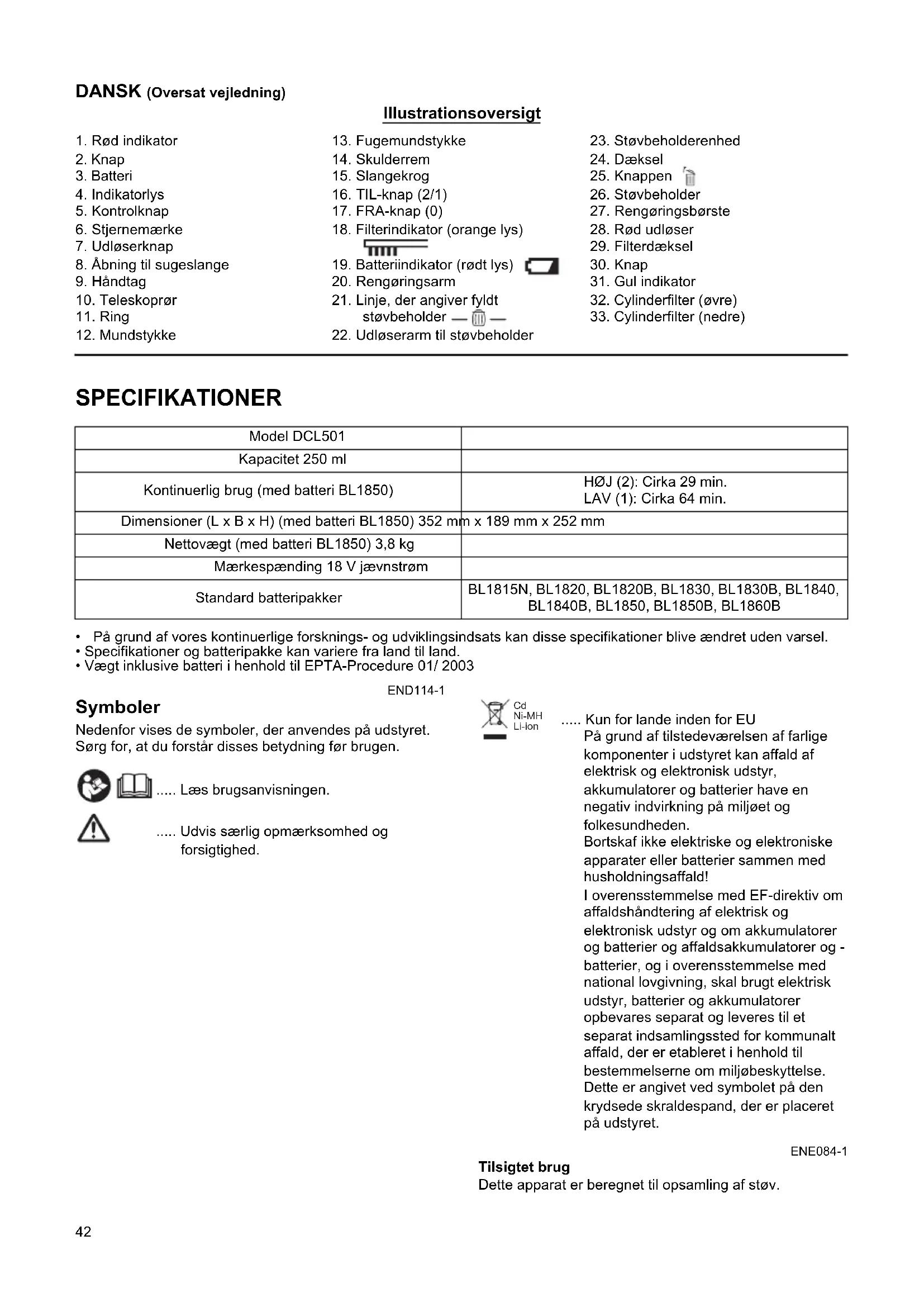

• På grund af vores kontinuerlige forsknings- og udviklingsindsats kan disse specifikationer blive ændret uden varsel.

• Specifikationer og batteripakke kan variere fra land til land.

• Vægt inklusive batteri i henhold til EPTA-Procedure 01/ 2003 END114-1 Symboler Nedenfor vises de symboler, der anvendes på udstyret. Sørg for, at du forstår disses betydning før brugen. ..... Læs brugsanvisningen. ..... Udvis særlig opmærksomhed og forsigtighed. ..... Kun for lande inden for EU På grund af tilstedeværelsen af farlige komponenter i udstyret kan affald af elektrisk og elektronisk udstyr, akkumulatorer og batterier have en negativ indvirkning på miljøet og folkesundheden. Bortskaf ikke elektriske og elektroniske apparater eller batterier sammen med husholdningsaffald! I overensstemmelse med EF-direktiv om affaldshåndtering af elektrisk og elektronisk udstyr og om akkumulatorer og batterier og affaldsakkumulatorer og - batterier, og i overensstemmelse med national lovgivning, skal brugt elektrisk udstyr, batterier og akkumulatorer opbevares separat og leveres til et separat indsamlingssted for kommunalt affald, der er etableret i henhold til bestemmelserne om miljøbeskyttelse. Dette er angivet ved symbolet på den krydsede skraldespand, der er placeret på udstyret. ENE084-1 Tilsigtet brug Dette apparat er beregnet til opsamling af støv.

19. Batteriindikator (rødt lys)

21. Linje, der angiver fyldt

22. Udløserarm til støvbeholder

23. Støvbeholderenhed

27. Rengøringsbørste

Ni-MHLi-ion43 VIGTIGE SIKKERHEDSFORSKRIFTER Dette apparat kan anvendes af børn i alderen fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de holdes under opsyn og har modtaget vejledning vedrørende en sikker anvendelse af apparatet og forstår de involverede risici. Børn må ikke bruge apparatet som legetøj. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre det sker under opsyn. Under anvendelsen af et elektrisk apparat skal de grundlæggende sikkerhedsregler altid følges, herunder følgende: LÆS ALLE INSTRUKTIONER,

INDEN DETTE APPARAT TAGES I

BRUG. ADVARSEL - Risikoen for brand, elektrisk stød og tilskadekomst kan reduceres ved at tage højde for følgende:

1. Apparatet er beregnet til husholdningsbrug.

2. Det må ikke udsættes for regn, men skal

opbevares inden døre.

3. Apparatet må ikke bruges som legetøj. Der skal

udvises stor opmærksomhed ved brug af eller i nærheden af børn.

4. Brug kun apparatet som beskrevet i denne

vejledning. Anvend kun tilbehørsdele, som anbefales af fabrikanten.

5. Apparatet må ikke benyttes, hvis batteriet er

beskadiget. Hvis apparatet ikke virker, som det skal, har været tabt, beskadiget, efterladt uden døre eller tabt i vand, skal det afleveres til et servicecenter.

6. Apparatet må ikke betjenes med våde hænder.

7. Stik ikke nogen genstande ind i åbningerne.

Anvend ikke apparatet med blokerede åbninger. Hold det rent for støv, fnug, hår og andet, der kan reducere luftstrømmen.

8. Hold hår, løse beklædningsgenstande, fingre og

andre dele af kroppen på afstand af åbninger og bevægende dele.

9. Sluk for alle knapper, før batteriet tages ud.

10. Vær ekstra forsigtighed ved rengøring på trapper.

11. Må ikke anvendes til at støvsuge antændelige eller

brændbare væsker som for eksempel benzin eller på steder, hvor sådanne væsker kan forekomme.

12. Anvend kun den medfølgende oplader til

13. Støvsug ikke noget, som brænder eller ryger, som

for eksempel cigaretter, tændstikker eller varm aske.

14. Må ikke anvendes, uden at filtrene sidder på plads.

15. Batteriet må ikke oplades uden døre.

16. Støvsug ikke følgende materialer:

- Varme materialer som f.eks. tændte cigaretter eller gnister/metalstøv, der stammer fra slibning/skæring af metal - Brændbare materialer som f.eks. benzin, fortynder, rensebenzin, petroleum eller maling - Eksplosive materialer som f.eks. nitroglycerin - Antændelige materialer som f.eks. aluminium, zink, magnesium, titan, fosfor eller celluloid - Vådt snavs, vand, olie eller lignende - Hårde genstande med skarpe kanter som f.eks. træspåner, metal, sten, glas, søm, knappenåle eller barberblade - Pulver, der kan danne klumper, som f.eks. cement eller toner - Ledende støv som f.eks. metal eller kul - Fine partikler som f.eks. betonstøv Dette vil kunne medføre brand, tilskadekomst og/ eller tingsskade.

17. Stop øjeblikkeligt brugen, hvis du bemærker

18. Hvis du taber eller støder støvsugeren, skal du

undersøge den nøje for revner eller skader, før du bruger den.

19. Må ikke komme i nærheden af komfurer eller

der foretages nogen indstillinger, før skift af tilbehørsdele og før apparatet stilles til opbevaring. Denne forebyggende foranstaltning nedsætter risikoen for utilsigtet at komme til at starte apparatet.

2. Genopladning må kun ske med den af

producenten anbefalede oplader. En oplader, der er egnet til én type batteripakke, kan udgøre en brandrisiko, hvis den anvendes med en anden batteripakke.

3. Apparaterne må kun anvendes med de specifikt

angivne batteripakker. Brug af andre batteripakker kan udgøre en risiko for tilskadekomst og brand.44

4. Når batteripakken ikke er i brug, skal den holdes

væk fra metalgenstande som f.eks. papirclips, mønter, nøgler, skruer eller andre små metalobjekter, som kan give forbindelse fra den ene pol til den anden. Kortslutning af batteripolerne kan give anledning til forbrænding eller brand.

5. Hårdhændet behandling af batteripakken kan

medføre, at der kommer væske ud af batteriet - undgå kontakt. Ved utilsigtet kontakt skylles med vand. Søg lægehjælp, hvis væsken kommer i kontakt med øjnene. Væske, der kommer ud af batteriet, kan give anledning til irritation eller forbrændinger.

6. Brug ikke en batteripakke eller et apparat, der er

blevet beskadiget eller modificeret. Beskadigede eller modificerede batterier kan opføre sig uventet, hvilket kan give anledning til brand, eksplosion eller risiko for tilskadekomst.

7. Udsæt ikke batteripakken eller apparatet for ild

eller meget høje temperaturer. Udsættelse for ild eller temperaturer over 130 °C kan give anledning til eksplosion.

8. Sørg for, at service udføres af kvalificeret

reparationspersonale, der kun anvender originale reservedele. Dette sikrer, at produktets sikkerhed opretholdes.

9. Læs samtlige instruktioner og advarsler, der

findes på (1) batteripakken, (2) batteriet og (3) det batteridrevne produkt.

10. Batteripakken må ikke skilles ad.

11. Hold straks op med at anvende batteripakken, hvis

brugstiden er blevet stærkt afkortet. Dette kan resultere i risiko for overophedning, forbrændinger og endog eksplosion.

12. Hvis du får elektrolytvæske i øjnene, skal du skylle

med rent vand og straks søge lægehjælp. Du risikerer at tabe synet.

13. Batteripakken må ikke kortsluttes:

(1) Undlad at berøre polerne med ledende materiale. (2) Undlad at opbevare batteripakken sammen med andre metalobjekter som f.eks. søm, mønter osv. (3) Batteripakken må ikke udsættes for vand eller regn. Kortslutning af batteriet kan forårsage en kraftig øgning af strømmen, overophedning, mulighed for forbrændinger og endog nedbrud.

14. Opbevar ikke apparatet og batteripakken på et

sted, hvor temperaturen kan nå eller overstige 50 °C.

15. Lad være med at brænde batteripakken, selv ikke i

tilfælde, hvor det er lidt alvorligt beskadiget eller fuldstændig udtjent. Den kan eksplodere, hvis man forsøger at brænde den.

16. Vær forsigtig med ikke at tabe eller udsætte

17. Anvend ikke et beskadiget batteri.

18. Batteriet skal bortskaffes i henhold til de lokale

19. Hvis apparatet ikke bruges gennem længere tid,

skal batteriet tages ud af apparatet. GEM DENNE VEJLEDNING. Tips til opretholdelse af maksimal batterilevetid

1. Genoplad batteripakken, inden den er helt afladet.

Stop altid apparatet, og oplad batteripakken, når du bemærker, at maskineffekten falder.

2. Genoplad aldrig en fuldt opladet batteripakke.

40 °C. Lad altid en varm batteripakke få tid til at køle af, inden den oplades.

4. Oplad batteripakken en gang hver sjette måned,

hvis den ikke anvendes i et længere tidsrum. KLARGØRING FORSIGTIG:

• Sørg altid for at apparatet er slukket, og at batteripakken er taget ud, før der udføres justering eller kontrol af funktioner på apparatet. Montering og afmontering af batteripakken (fig. 1) FORSIGTIG:

• Sluk altid for apparatet, før batteripakken monteres eller afmonteres.

• Hold godt fast om apparatet og batteripakken under montering eller afmontering af batteripakken. Hvis man ikke holder godt fast om apparatet og batteripakken, kan de glide ud af hænderne, hvilket kan føre til beskadigelse af apparatet og batteripakken og personlig tilskadekomst.

• Vær forsigtig med ikke at få fingeren (fingrene) i klemme mellem støvsugeren og batteriet som vist på illustrationen, når batteriet sættes i. Hvis du får fingeren (fingrene) i klemme, kan du komme til skade. Batteripakken afmonteres ved at skyde den ud af apparatet, mens knappen foran på pakken skydes til siden. Batteripakken monteres ved at rette dens tunge ind efter rillen i huset og lade den falde på plads. Skub den yd helt ind, til den låser på plads med et lille klik. Hvis den røde indikator kan ses på den øverste side af knappen, er den ikke helt låst. FORSIGTIG:

• Pakken skal altid monteres således, at den røde indikator ikke kan ses. I modsat fald kan den ved et uheld falde ud af apparatet, og eventuelt forvolde personskade på Dem selv eller andre.

• Batteripakken må ikke tvinges på plads. Hvis pakken ikke glider på plads uden besvær, er det fordi, at den vender forkert.45 Indikation af den resterende batteriladning (fig. 2) (Kun akkuer, hvor modelnummeret slutter med "B".) Tryk på kontrolknappen på akkuen for at få vist den resterende batteriladning. Indikatorlampen lyser i nogle sekunder. BEMÆRK:

• Afhængigt af brugsforholdene og den omgivende temperatur kan indikationen afvige en smule fra den faktiske ladning. Batteribeskyttelsessystem (lithium-ion- batteri med stjernemærke) (fig 3) Lithium-ion-batterier med stjernemærke er udstyret med et beskyttelsessystem. Dette system afbryder automatisk strømmen til apparatet for at forlænge batteriets levetid. Apparatet stopper automatisk under driften, hvis det og/ eller batteriet kommer i en af følgende situationer:

• Overbelastet: Apparatet anvendes på en sådan måde, at det trækker en unormalt høj strøm. Hvis dette skulle ske, skal du slukke for apparatet og stoppe den anvendelse, der bevirkede, at apparatet blev overbelastet. Start derefter apparatet igen. Hvis apparatet ikke starter, er batteriet overophedet. Lad i dette tilfælde batteriet køle af, inden du starter apparatet igen.

• Lav batterispænding: Den tilbageværende batterikapacitet er for lav, og apparatet vil ikke fungere. Fjern i denne situation batteriet fra maskinen, og oplad det. Montering eller afmontering af tilbehør FORSIGTIG:

• Sørg altid for at apparatet er slukket, og at batteripakken er taget ud, før der udføres nogen form for arbejde på apparatet.

• Montér mundstykket eller teleskoprøret på håndtaget ved at skubbe det ind og dreje det for at sikre, at de ikke går løs under brugen. Sæt slangekoblingen i åbningen til sugeslangen på apparatet. Tryk på udløserknappen for at tage slangen af. (fig. 4) Sæt teleskoprøret fast på håndtaget. (fig. 5) Løsn ringen på teleskoprøret, og justér rørets længde. Stram ringen efter justeringen. (fig. 6) Sæt mundstykket på teleskoprøret. (fig. 7) Sæt fugemundstykket på håndtaget eller teleskoprøret med henblik på rengøring af fuger og andre snævre, svært tilgængelige steder. (fig. 8) FORSIGTIG:

• Hullet i fugemundstykket må ikke tildækkes. (fig. 9) Det kan forårsage overophedning og medføre skade på apparatet. Montering af skulderremmen FORSIGTIG:

• Når du hænger apparatet over skulderen, skal du altid holde fast i selve apparatet for at sikre, at det ikke falder ned. Hvis apparatet tabes, kan det medføre tilskadekomst eller tingsskade. Brug skulderremmen til at hænge apparatet over skulderen ved rengøring af høje steder. (fig. 10) Før skulderremmen rundt om både bærehåndtaget og remholderen, og før den derefter gennem stopperen som vist på tegningen. (fig. 11 og fig. 12) Træk i enderne af remmen, så de er mindst 80 mm fra toppen af stopperen. (fig. 13) Montér slangekrogen cirka midt på slangen. Opbevar skulderremmen i slangekrogen, når du ikke bruger den. (fig. 14 og fig. 15) BETJENING Afbryderens funktion (fig. 16) Støvsugeren startes ved blot at trykke på TIL-knappen (2/1). Tryk på FRA-knappen (0) for at slukke. Tryk på TIL- knappen (2/1) for at skifte sugestyrke. Første tryk på denne knap betyder høj sugestyrke, andet tryk lav sugestyrke. Hver gang du trykker på knappen skifter sugestyrken mellem de to indstillinger. Indikatorlamper Resterende ladning Tændt Slukket Blinker 75% til 100% 50% til 75% 25% til 50% 0% til 25% Genoplad batteriet. Der er muligvis fejl i batteriet.46 Indikatorlys (fig. 17) Indikatorlysene lyser eller blinker for at angive apparatets status. BEMÆRK:

• Tøm hyppigt støvsugeren for støv. Sugestyrken falder, hvis der er for meget støv i støvsugeren. VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at der er slukket for apparatet, før du forsøger at udføre eftersyn eller vedligeholdelse.

• Dæk af med aviser, eller udfør arbejdet over en skraldespand. På den måde sikrer du, at støv der falder fra apparatet, falder ned på aviserne eller i skraldespanden. Rengøring af filtret (efter arbejdet) (fig. 18) Efter brugen skal du bevæge filterrengøringsarmen frem og tilbage omkring ti gange for at løsne støvet fra filtret. Tømning for støv Støvet skal tømmes, før niveauet overskrider den linje, der angiver fyldt støvbeholder. Sugestyrken kan falde, hvis niveauet overskrider denne linje. Tøm støvet af, før det når linjen, også selv om det kun samler sig på den ene side. (fig. 19) Gå frem som beskrevet herunder for at tømme støvet af.

1. Løft udløserarmen til støvbeholderen for at skubbe

støvbeholderenheden ud. (fig. 20)

2. Tryk på knappen for at tage dækslet af. Tøm støvet

ud af støvbeholderen. (fig. 21)

3. Brug den rengøringsbørste, der sidder på

støvbeholderen, til at børste støvet ud af støvbeholderen. (fig. 22)

4. Flyt den røde udløser på filterdækslet i pilens retning

7. Sæt støvbeholderen tilbage på dækslet. (fig. 26)

8. Montér støvbeholderenheden på støvsugeren.

(fig. 27) Rengøring af filtret (grundig rengøring) (fig. 28 og fig. 29) Vask filtret, hvis det bliver for beskidt, når sugestyrken falder eller det orange lys begynder at blinke. Afmontér støvbeholderen, filterdækslet, filtret og cylinderfiltret, og vask delene separat for at gøre dem rene. Brug almindeligt vand eller et neutralt rengøringsmiddel til at vaske delene med. Efter vask stilles delene til tørre, og når de er helt tørre samles delene igen. Rengøring af selve støvsugeren Aftør fra tid til anden ydersiden (støvsugerens ydre) af støvsugeren med en klud, som er fugtet med sæbevand. FORSIGTIG:

• Anvend aldrig benzin, rensebenzin, fortynder, alkohol eller lignende. Dette kan føre til misfarvning eller revner. Lad apparatet tørre fuldstændigt, inden det tages i brug igen. Et utilstrækkeligt tørret filter kan give dårlig sugestyrke og afkorte motorens levetid. Blæs ikke støv, som sidder på støvsugeren, bort med trykluft. Dette vil bevirke, at der kommer støv ind i huset, hvor det kan medføre fejl. OPBEVARING Skub teleskoprøret sammen, og sæt krogen godt fast i holderen. (fig. 30) Filterindika tor (orange lys) Lys tændt Filtret er beskidt. Rengør filtret. Der henvises til afsnittet “Rengøring af filtret (efter arbejdet)”. Blinker hurtigt Filtret er stoppet til med støv. Vask filtret. Der henvises til afsnittet “Rengøring af filtret (grundig rengøring)”. Batteriindik ator (rødt lys) Blinker Batteriet er ved at være fladt. Lys tændt Batteriet er meget tæt på at være fladt, og apparatet stopper. Genoplad batteriet. Både filterindikat or (orange lys) og batteriindik ator (rødt lys) Blinker samtidigt Kontakt dit lokale autoriserede servicecenter for inspektion og reparation.47 FEJLFINDING Kontrollér følgende punkter, før du sender apparatet til reparation.

• Det er kun dette tilbehør og ekstraudstyr, der kan anbefales til brug med det i denne vejledning specificerede apparat. Anvendelsen af andet tilbehør eller ekstraudstyr kan udgøre en risiko for persontilskadekomst. Brug kun tilbehøret eller ekstraudstyret til det formål, det er beregnet til. Hvis du har behov for assistance eller ønsker yderligere oplysninger om disse tilbehør, kan du henvende dig til det lokale Makita-servicecenter.

• Originalt Makita-batteri og oplader BEMÆRK:

• Visse af de nævnte dele kan være inkluderet i emballagen som standardtilbehør. Dette kan variere fra land til land. Symptom Kontrollér følgende Afhjælpning Svag sugestyrke

• Er støvbeholderen fyldt med støv?

• Tøm støvet ud af støvbeholderen.

• Støv filtret af eller vask det.

2. Det må ikke utsettes for regn. Det skal lagres

5. Du må ikke bruke det hvis batteriet er skadet. Hvis

apparatet ikke fungerer som det skal, har blitt mistet, skadet, forlatt utendørs eller mistet i vann, returner det til et servicesenter.

6. Apparatet må ikke betjenes med våte hender.

brennbare eller antennelige væsker som bensin eller i områder der de kan være til stede.

16. Ikke plukk opp følgende materialer:

5. Ved hardhendt behandling kan væske slippes ut

10. Batteriet må ikke demonteres.

13. Ikke kortslutt batteriet:

(1) Ikke rør batterikontaktene med ledende materialer. (2) Unngå å lagre batteriet i en beholder med andre metallobjekter som spiker, mynter osv. (3) Ikke utsett batteriet for vann eller regn. Et kortsluttet batteri kan føre til kraftig strøm, overoppheting, brannskade og til og med feil på apparatet.

14. Apparatet og batteriet må ikke lagres på steder der

16. Pass på at du ikke mister eller treffer batteriet.

1. Lad batteriet før det er helt tomt.

Stopp alltid bruk av apparatet og lad batteriet når du legger merke til at kraften er redusert.

2. Du må aldri lade et batteri som er helt fulladet.

• Hold godt i apparatet og batteriet når du setter inn eller tar ut batteriet. Hvis du ikke holder godt på det, kan du miste det og føre til skade på apparatet og batteriet og personskade.

• Er det dårlig batteri?
