ПОСІБНИК КОРИСТУВАЧА VC3012L MAKITA

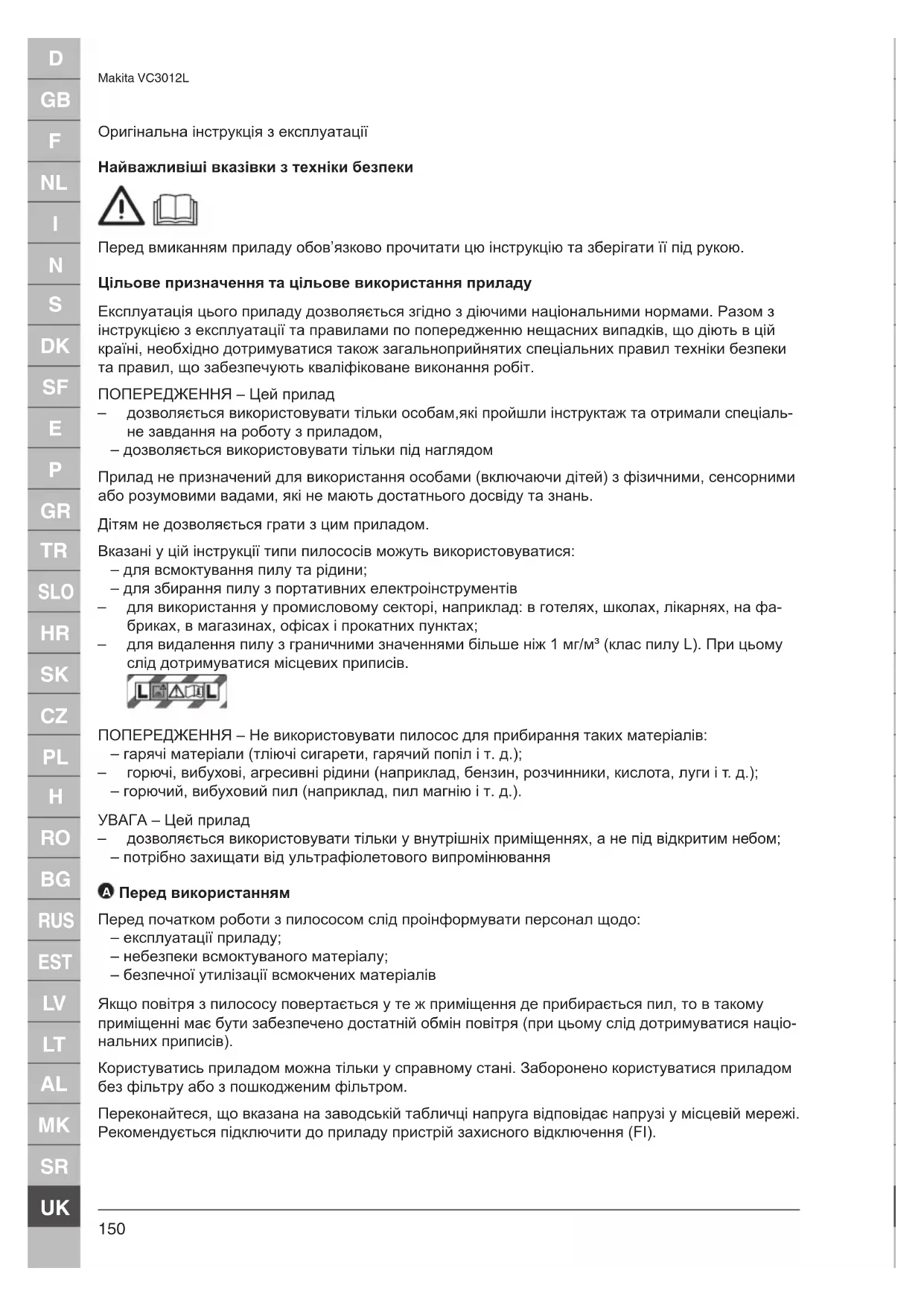

Makita VC3012L Оригінальна інструкція з експлуатації Найважливіші вказівки з техніки безпеки Перед вмиканням приладу обов’язково прочитати цю інструкцію та зберігати її під рукою. Цільове призначення та цільове використання приладу Експлуатація цього приладу дозволяється згідно з діючими національними нормами. Разом з інструкцією з експлуатації та правилами по попередженню нещасних випадків, що діють в цій країні, необхідно дотримуватися також загальноприйнятих спеціальних правил техніки безпеки та правил, що забезпечують кваліфіковане виконання робіт. ПОПЕРЕДЖЕННЯ – Цей прилад – дозволяється використовувати тільки особам,які пройшли інструктаж та отримали спеціаль- не завдання на роботу з приладом, – дозволяється використовувати тільки під наглядом Прилад не призначений для використання особами (включаючи дітей) з фізичними, сенсорними або розумовими вадами, які не мають достатнього досвіду та знань. Дітям не дозволяється грати з цим приладом. Вказані у цій інструкції типи пилососів можуть використовуватися: – для всмоктування пилу та рідини; – для збирання пилу з портативних електроінструментів – для використання у промисловому секторі, наприклад: в готелях, школах, лікарнях, на фа- бриках, в магазинах, офісах і прокатних пунктах; – для видалення пилу з граничними значеннями більше ніж 1 мг/м³ (клас пилу L). При цьому слід дотримуватися місцевих приписів. ПОПЕРЕДЖЕННЯ – Не використовувати пилосос для прибирання таких матеріалів: – гарячі матеріали (тліючі сигарети, гарячий попіл і т. д.); – горючі, вибухові, агресивні рідини (наприклад, бензин, розчинники, кислота, луги і т. д.); – горючий, вибуховий пил (наприклад, пил магнію і т. д.). УВАГА – Цей прилад – дозволяється використовувати тільки у внутрішніх приміщеннях, а не під відкритим небом; – потрібно захищати від ультрафіолетового випромінювання

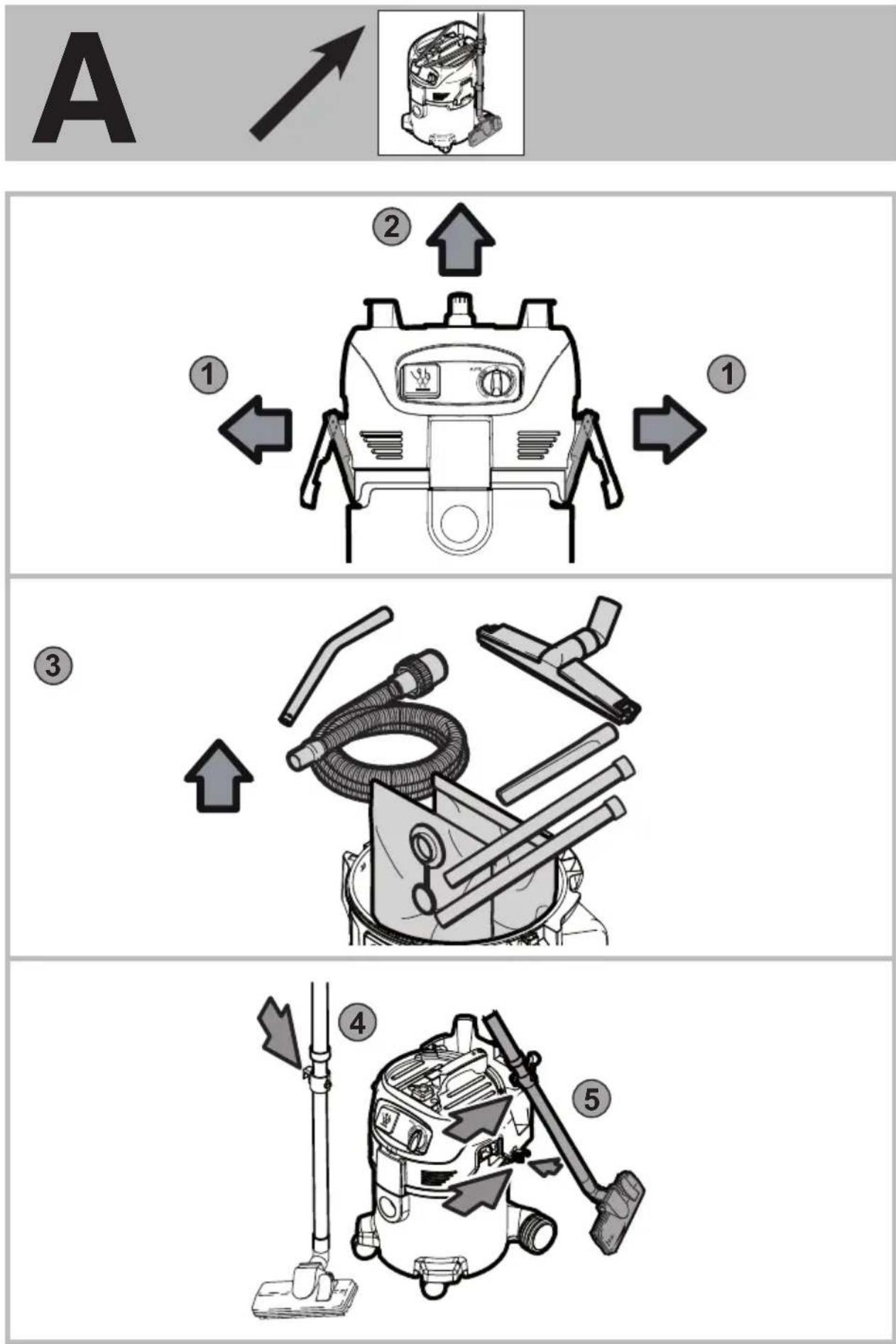

Перед використанням Перед початком роботи з пилососом слід проінформувати персонал щодо: – експлуатації приладу; – небезпеки всмоктуваного матеріалу; – безпечної утилізації всмокчених матеріалів Якщо повітря з пилососу повертається у те ж приміщення де прибирається пил, то в такому приміщенні має бути забезпечено достатній обмін повітря (при цьому слід дотримуватися націо- нальних приписів). Користуватись приладом можна тільки у справному стані. Заборонено користуватися приладом без фільтру або з пошкодженим фільтром. Переконайтеся, що вказана на заводській табличці напруга відповідає напрузі у місцевій мережі. Рекомендується підключити до приладу пристрій захисного відключення (FI).D

Makita VC3012L Регулярно перевіряйте провід живлення для виявлення пошкоджень, таких як розтріскування або старіння. Щоб уникнути виникнення небезпечних ситуацій та перед подальшим використан- ням приладу, у разі пошкодження кабелю, він має бути замінений у сервісному центрі «Makita» або кваліфікованим електриком. Дозволяється використовувати тільки той тип кабелю живлен- ня, який вказаний в цій інструкції з експлуатації. В якості подовжувача застосовуйте тільки той тип, який вказано виробником або ж з кращими характеристиками. Дотримуйтесь наступних мінімальних поперечних перерізів провідника: Довжина кабелю Поперечний переріз < 16 A < 25 A до 20 м 1,5 мм

від 20 до 50 м 2,5 мм

Робота з пилососом Положення вимикача Функція I Увімкн. 0 Вимкн. AUTO Auto-On/Off

Всмоктування рідини Перед всмоктуванням рідини вийміть з приладу фільтрувальний мішок. УВАГА – Перевірте роботу поплавця. ПОПЕРЕДЖЕННЯ – При утворенні піни або витоку рідини потрібно припинити роботу і спусто- шити брудний резервуар.

Очищення фільтрувального елементу Якщо потужність всмоктування падає, то потрібно:

1. увімкнути пилосос;

2. закрити плоску насадку або отвір всмоктувальної труби;

3. натиснути кнопку для очищення фільтру принаймні три рази впродовж 2 секунд щоразу. Зав-

дяки створенню потоку повітря пластинки фільтрувального елементу очищуються від пилу, що на них осів.

4. Якщо після очищення фільтру потужність всмоктування занадто низька - слід замінити

Підключення електричних приладів УВАГА! Прочитайте інструкції з експлуатації приладів, які треба підключити до розетки на пило- сосі і дотримуйтесь приведених у них вказівок з техніки безпеки. Розетка на пилососі призначена тільки для цілей, вказаних у цій інструкції з експлуатації. Перед підключенням приладу до розетки пилососу потрібно:

1. Відключити пилосос.

2. Відключити всі пристрої, які підключені.

Технічне обслуговування, очищення та ремонт Виконуйте тільки ті роботи з технічного обслуговування, які описані у цій інструкції. Перед очи- щенням чи технічним обслуговуванням приладу, потрібно вийняти штекер з розетки. Щоб уникну- ти ураження електричним струмом, ніколи не занурюйте у воду верхню частину пилососу. Застосування неоригінальних запасних частин і приладдя може негативно позначитися на без- пеці приладу. Застосовуйте тільки оригінальні запасні частини і приладдя фірми «Makita».D

Makita VC3012L При технічному обслуговуванні та очищенні пилососа потрібно дотримуватися правил техніки безпеки, щоб уникнути ризиків для персоналу та інших осіб. У місці проведення технічного обслуговування необхідно: – використовувати примусову вентиляцію з фільтрацією; – користуватися захисним одягом; – очищати місце проведення технічного обслуговування таким чином, щоб шкідливі речовини не потрапляли у довкілля Під час проведення технічного обслуговування і ремонту усі забруднені деталі, які не вдалося почистити належним чином: – мають бути запаковані в герметичні пакети; – мають бути утилізовані згідно з діючими нормами Як мінімум один раз на рік кваліфікований фахівець або працівники сервісного центру «Makita» мають проводити контроль технічного стану приладу, включаючи перевірку на наявність пошко- джень фільтру, герметичність пилососа і функціональність контрольного блоку. Утилізація фільтрувальних елементів, фільтрувальних мішків або мішків для сміття Фільтрувальні елементи, фільтрувальні мішки або мішки для сміття слід утилізувати згідно з місцевими приписами. Транспортування Перед транспортуванням необхідно закрити всі фіксатори резервуару для сміття. Не перехи- ляйте пилосос, якщо в резервуарі для сміття є рідина. Не підіймайте прилад за допомогою гака

УВАГА – Зберігайте прилад у сухому захищеному від морозів місці. Відправлення приладу на вторинну переробку Згідно з Європейською директивою 2012/19/EC, щодо утилізації електричних та електро- нних інструментів, використані електроприлади варто збирати окремо та передавати на вторинну переробку. Для отримання додаткової інформації зв'яжіться з місцевими органа- ми влади або зверніться до місцевого постачальника.

Для гарантійного та післягарантійного забезпечення діють наші загальні умови продажу. Зали- шаємо за собою право на внесення змін з технічних міркувань. Запасні частини і приладдя Найменування Номер замовлення Фільтрувальний елемент P-70219 Мішки-фільтри з текстильного полотна 107418007 Утилізаційні мішки P-70297 Складальні креслення і каталоги запасних частин доступні на нашому сайті: www.makita.com Усунення несправностей Несправність Причина Усунення ‡ Двигун не працює > Спрацював запобіжник розетки підключення.

• Вставити запобіжник.D

Makita VC3012L Несправність Причина Усунення > Спрацював захист від перевантаження.

• Вимкнути пилосос, дати йому охолонути протягом 5 хвилин. Якщо після цього пилосос не можна включити, звернутися до сервісного центру "Makita". ‡ Мотор не працює в автоматичному режимі > Електроінструмент несправний або неправильно підключений.

• Перевірити роботу електроінструменту або добре вставити вилку. ‡ Знижена потужність всмоктування > Регулятор всмоктування встановлений на надто низькуу потужність.

• Встановити потужність всмоктування згідно з розділом "Регулювання відсмоктування". > Діаметр шланга не відповідає положенню перемикача.

• Узгодити положення перемикача з діаметрами

• Очистити всмоктуючий шланг/сопло. > щільнення/обід резервуару між верхньою частиною та резервуаром для сміття брудний/несправний.

• Ущільнення очистити/

> Фільтрувальний мішок

• Див. розділ "Заміна фільтрувального мішка". > Фільтруючий елемент забруднений.

• Див. розділ "Очищення фільтруючого елемента" і " Заміна фільтруючого

‡ Мала потужність всмоктування під час вологого прибирання > Резервуар повний (поплавковий вимикач зачинив отвір всмоктування) .

• Вимкнути прилад. Спорожнити резервуар. ‡ Коливання напруги > Занадто високий імпеданс напруги живлення.

• Використовуйте відповідний подовжувальний кабель ( див " Технічні характеристики").

• Підключити прилад до іншої розетки, яка розташована ближче до блоку запобіжників. Якщо імпенданс в точці передачі становить ≤ 0,15 Ом, коливання напруги не повинні перевищувати 7 %.D

Makita VC3012L Тільки для європейських країн Декларація відповідності стандартам ЄС Makita заявляє, що цей прилад (прилади): Найменування приладу(ів): Пилосос сухого та вологого прибирання Номер/Тип моделі: VC3012L Відповідає наступним директивам ЕС: 2006/42/EС, 2014/30/EU, 2011/65/EU Виготовлено згідно з наступними стандартами та нормами: EN 60335-1: 2012 + A11:2014, EN 60335-2-69:2012 Технічний документ згідно 2006/42/ЕС: Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Europe N.V., Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium Технічні дані Makita VC3012L EU/RU AU CH GB 230 V CDN Напруга живлення V 230 240 230 120 Частота живлення Hz 50 60 Споживана потужність / номінальний струм W / A 1200 840 / 7 Приєднувальна потужність через розетку на пилососі W 2400 1200 1100 1750 600 Загальна споживана

W 3600 2400 2300 2950 1440 Запобіжник A 16 10 13 15 Об'ємна витрата повітря m³/h (cfm) 222 (130) 192 (113)

250 / 250 (100) 230 / 230 (92) Рівень звукового тиску на відстані 1 м, ISO 3744 dB(A) 62 ±2 Шум при роботі dB(A) 59 ±2 Вібрація рук m/s² <2,5 Довжина проводу живлення m 7,5 Тип проводу живлення H07RN-F 3G1,5 mm² SJTW-A AWG14/3 Клас захисту I Ступінь захисту IPX4 Ступінь завадозахищеності EN 55014-1 Клас пилу L Об'єм резервуару l (UKgal / USgal) 30 (6,6 / 8,9) Ширина mm (in) 385 (15,2) Глибина mm (in) 485 (19,1) Висота mm (in) 500 (19,7) Вага, включаючи приладдя (нетто, найбільш поширений
