MANUALE UTENTE IMPULSO TURBOAIR
IT Avverenze ed installmente
Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti alla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per erre impostazioni dei comandi.
L'apparecchio potrebbe ave estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.
- Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
- Non effettuare variazioni elettriche sull'apparecchio.
- Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'in-stallazione.
- Verificare l'integrità dell'apparecchio prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
: i particulori contrassegnati con quello symbolo sono acquistabili separamente presso rivenditori specializzati.
*: i particulari contrassegnati con questo significo sono accessori optionali forniti solo in alcuni modelli e sono acquistabili sui siti www.elica.com e www.shop.elica.com.
1. SICUREZZA E NORMATIVE
SICUREZZA GENERALE
Attenzione! Attenersi scrupolosamente alle seguenti istruzioni: Il prodotto delve essere scollegato alla rete elettrica prima di effettuare qualunque intervento diInstallatione.
- L'installation o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte del prodotto se non specificamente richiesto nel manuale d'uso. - La messa a terra del prodotto è obbligatoria per legge. - Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento del prodotto, incassato nel mobile, alla rete elettrica. - Affinché l'installation sa conforme alle norme di sicurezza vigenti, occorre un interrottore omnipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installatione. - Non utilizzato prese multiple o prolonghe. - Una volta terminata l'installatione, i componenti elettrici non dovanno più essere accessibili dall'utilizzatore. - Il prodotto e le sue parti accessibili divertano calde durante l'utilizzo.
Fare attenzione a non toccare gli elementi riscaldanti. Fare attenzione che i bambini non giochino con il prodotto; mantenere i bambini a distanza e sorvegliarli, in quanto le parti accessibili sono diventare molto calde durante l'uso. Per i portatori di stimatori cardiaci ed impianti attivi è importante verificare, prima dell'uso del piano ad induzione, che il proprio stimatore siaCompatible con il prodotto. Durante e dopo l'uso non toccare gli elementi riscaldanti del prodotto. Evitare il contatto con panni o altro materiale infiamabile fino a che tutti i componenti del prodotto non si siano sufficientemente raffreddati, rischio di incendio. Non riporre materiale infiamabile sul prodotto o nelle sue vicinanze. I grassi e gli oli surriscaldati prendono disponibile fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio. Se la superficie è incrinata, spegnere il prodotto per evitare la possibilità di scossa elettrica. Il prodotto non è destinato ad essere messo in funzione per mezzo di un temporizzatore esterno oppure di unsystema di comando a distance separato. La cottura non sorvegliata su un piano cottura con olio o grasso più essere pericolosa e generare incendi. Il processo di cottura deve essere sorvegliato. Un processo di cottura a breve termine deve essere sorvegliato continuamente. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere il prodotto e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio. Pericolo di incendio: non poggiare oggetti sulle superfici di cottura. Non usare politrici a vapore, rischio di scosse elettriche. Non appoggiare oggetti metallici come coltili, forchette, cucchiai e coperchi sulla superficie del piano cottura perché potrebbero surriscaldarsi. Prima di allacciare il prodotto alla rete elettrica: controllore la targa dati (posta nella parte inferiore del prodotto) per accertarsi che tensione e potenza siano corrispondenti aQLa della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.
Importante: - Dopo l'uso, spegnere il piano cottura tramite il suo dispositivo di lavoro e non fare affidamento sul rilevatore di pentole. - Evitare le fuoriuscite di liquido, pertanto per bolire o riscaldare liquidi, ridurre l'alimentazione di calorie. - Non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppure perché recipienti. - Una volta terminato di cucinare, spegnere la relativa zona di cottura. - Per la cottura non utilizzate mai dei fogli di carta d'alluminio, e non posate mai direttamente prodotti imballati con alluminio. L'alluminio fonderebbe e danneggerebbe irrmediabilmente il vostro prodotto. - Non riscaldare mai una scatoletta o un barattolo di latta contentente alimenti sulla prima averlo aperto: potrebbe esplodere! Questa avventenza si applica a tutti gli altri tipi di piani cottura. - L'utilizzo di una potenza elevata come la funzione Booster non è adatta per il riscaldamento di alcuni liquidi come ad esempio l'olio per friggere. L'ecccessivo calore potrebbe essere pericoloso. In questei casi si consiglia l'utilizzo di una potenza meno elevata. - I recipienti devono essere più direttamente sul piano cottura e devono essere centrati. In nessun caso inseire altri oggetti tra la pentola e il piano cottura. - In situazione di elevate temperature il prodotto diminuisce automaticamente il livello di potenza delle zone di
cottura. Prima di qualsiasi operazione di pulizia o manutenzione, disinserire il prodotto alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro. Il prodotto può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purche sostutto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro del prodotto e alla comprensione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochno con il prodotto. La pulizia e la manutenzione non deve essere effettuata da bambini sanza sorvegianza. Il locale deve disporre di sufficiente ventilazione, quando il prodotto viene utilizzato contemporaneamente ad altri apparetti a combustione di gas o altri combustibili. Il prodotto va_freqentemente pulito sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indico nelle istruzioni di manutenzione. L'inoservanza delle norme di pulizia del prodotto e della sostituzione e pulizia dei filtri comporta rischi di incendi. E' severamente vietata la cottura flambè. L'impio di fiamma libera è dannioso ai filtri e poUDar luogo ad incendi, pertanto deve essere evitato in agli caso. La frutta deve essere fattà molto controlo onde evitare che l'olio surriscaldato prenda fuoco. Attenzione! Quando il piano di cottura è in funzione le parti accessibili dell'appareccchio possono diventre calde. Attenzione! Non collegare il prodotto alla rete elettrica finché l'installazione non è totalmente completata. Per quando riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri srettamente a quello prevosto dai regolamenti delle autorità locali competenti. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparetti a combustione di gas o di altre combustibili. Non utilizzato mai il prodotto sono la griglia montata correttamente! Utilizzato solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti idoneo. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. Quando questo prodotto e altri apparetti alimentati con un'energia che non sia elettricità sono in funzione contemporaneamente, la pressione negativa nellaStanza non deve superare 4Pa ( 4× 10 - 5 bar). É importante conservare questo manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di traslcco, assicurarsi che resti insieme al prodotto.
- Scollegare il prodotto alla rete elettrica. -L'installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia d'installazione e sicurezza. -Il costruttore declina agli responsabilità a persona, animali o a cose in caso di manca osservanza delle direttive fornite nel presente capitolo. -Il cavo di alimentazione deve essere sufficientamente lungo da permettere la rimozione del piano cottura dal pia
no di lavoro. Assicurarsi che la tensione indicate sulla targhetta matricola posta sul fondo del prodotto corrisponda a quella dell'abitazione in cui verrà installato. Non utilizzato prolonghe. Il cavo elettrico della terra deve essere 2cm più lungo rispettoagli altri cavi. Nel caso in cui il prodotto non sia dotato di cavo di alimentazione,utilizzarne uno con sezione dei conduttori minimo 2.5mm2 per potenza sino a 5500 Watt.;mente per potenze superiore deve essere 4 mm2). In nessun punto il cavo deve raggiungere una temperatura di 50^ superiore alla temperature ambiente.
-
Il prodotto è destinato ad essere connesso permanenteamente alla rete elettrica, per quello motivo effettuali il collegamento a rete fissa tramite un interrottore omnipolare a norme, che assicuri la disconnessione completinga della rete nelle condizioni della categoria di sovratensione III, e che viafacilemente accessibile dopo l'installazione.
-
Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualità similare.
- Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controlare sempre che il cavo di alimentazione sia stato montato correttamente.
KIT WINDOWS: Il prodotto è predisporto per essere utilizzato in abbinamento ad un KIT sensore Window (non fornito dal produttore). Installando il KIT sensore Window (soltanto nel caso di utilizzo in modalità ASPIRANTE), l'aspirazione dell'aria smetterà di funzionare agli qual volta la finestra presente nella stanza, su cui il KIT viene applicato, risulterà chiusa. Il collegamento elettrico del KIT all'apparecchio deve essere effettuato da personale tecnico qualificato e specializzato. Il KIT deve essere separamente certificato in accordo alle norme di sicurezza pertinenti al componente ed sua impiego con l'apparecchio. L'installazione deve essere effettua in accordo alle regolamentiazioni per gli impianti domestici vigenti.
ATTENZIONE: il cabaggio del KIT da collegare al prodotto deve essere parte di un circuito certificato in bassissima tensione di sicurezza (SELV). Il produttore di questo apparecchio declina agli responsabilità per eventuali inconvenienti, danni, incendi provocati da difetti e/o problemi di malfunzionamento e/o errata Installazione del KIT.
SICUREZZA PER L'INSTALLAZIONE
- L'installazione sia elettrica che meccanica, delve essere eseguita da personale specializzato.
- Prima di iniziare con l'installazione: Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti, prima di procedere con l'installazione; Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installatione prescelta; Verificare che all'interno dell'imballo non vi sia (per motivi di transporte) materiale di corredo (ad esempio buste con viti, garanzie etc), eventuallymente va tutto e conservato; Verificare inoltre che in prossimità della zona di installatione sia di
sponibile una presa elettrica
- Predisposizione del mobile per l'incasso:
- Il prodotto non può essere installato sopra dispositivi di raffreddamento, lavastoviglia, stufe, fornì, lavatrici e asciugatrici; Eseguire tutti i lavori di taglio del mobile prima di inseire il piano cottura e rimuovere accuramente trucoli o residui di segatura.
La distanza minima tra il piano di cottura e la parete deve essere di almeno 50mm frontalmente, di almeno 50mm lateralemente e di almeno 550mm rispetto ai pensili superiori. NB: nella progettazione degli spazi vanno seguite le indicatezioni del produttore della cucina.
- per ottimizzare l'installazione filtrante è consigiable realizzare una fessura dello zoccolo dove poter insere una griglia commerciale.
- Important: utilise un adesivo signillante monocomponente (S), che abbia resistenza alle temperatura, fino a 250^ ; prima dell'installazione le superfici da incollare devono essere pulite accuramente eliminando agli sostanza che potrebbe comprometerne l'adesione (es.: distaccanti, conservanti, grassi, oli, polveri, residui di vecchi adesivi etc.); il collante va distribuito uniformmente sul'intero perimetro della cornice; dopo l'incollaggio lasciare asciugare il collante per circa 24 ore.
- Attenzione! La mancata installmente di viti e dispositivi di fissaggio in conformità di queste istruzioni cui comportare rischi di natura elettrica.
- Nota: per una corretta installatione del prodotto è consigiliable纳税人are le tubazioni con un adesivo che abbia le seguenti caratteristiche: film elastico in PVC morbido, con adesivo a base acrilato; che rispetto la normativa DIN EN 60454; ridardante di fiamma; ottima resistenza all'invecchamento; resistenteagli sbalzi di temperatura;utilizzabile abasse temperature.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che dato prodotto via smaltito in modo corretto. L'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute. Il simbolo sul dato o sulla documentazione di accompagnamento indica che dato prodotto non deve essere trattato come ri-Fiutto domestico ma deve essere consecnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di dato prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il dato è stato acquistato.
NORMATIVE
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
- Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233; Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2; EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12.
SUGGERIMENTI DI UTILIZZO
Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minutianche dello termine della cottura. Aurentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systema di riduzione degli odori, sostituire, quando è necessario, il/i filtrò/ir carbone. Per mantenere ben efficente il filtrò del grasso, pulirlo in caso di necessità. Per ottimIZzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del systema di canalizzazione individato in quello manuale.
2.UTILIZZO
UTILIZZO DEL PIANO COTTURA
Ilsystemadi cotturaad induzione si basasulfenomeno fisico dell'induzione magnetica.La caratteristica fondamentale di tale systeme è iltrasferimento diretto dell'energia dal generatore alla pentola.
Vantaggi: Se si paragona ai piani di cottura elettrici, il vosto piano ad induzione risulta essere: Più sicuro: minore temperatura sulla superficie del vetro. Più rapido: tempi di riscaldamento del cibo inferiori. Più preciso: il piano reagisce immediamente ai viostri comandi. Più efficente: il 90% dell'energia assorbita viene trasformata in calore. Inoltre, una voltaolta la pentola dal piano, la trasmissione del calore viene interrotta immediamente, evitando inutili dispersioni di calore.
UTILIZZO RECIPIENTI DI COTTURA
- Recipienti per la cottura
Utilizzare solo pentole che riportano quello simbolo.
Important:
per evitare danni permanenti alla superficie del piano, non usare:
- recipienti con fondo non perfettamente piatto;
- recipienti metallici con fondo smaltato;
- recipienti con base ruvida, per evitare di graffiare la superficie del piano;
- non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano.
-
Non tutte le pentole adatte all'induzione lavorano in maniera effiente a causa di fondi parzialmente costituita da materiale ferromagnetico!! In fase di acquisto di pentole o padelle verificare che:
-
il Fondo soit completeness in materiale ferromagnetico. In caso contrario si abbassano soit l'efficienza di trasmissione del calore che la sua uniformità, con temperature della superficie della padella/pentola non idonee alla cottura
- Il Fondo non contenga alluminio: la stoviglia non si riscalda e potrebbe essereanche non riconosciuta dagli inuttori.
Fondi non piatti o con superfice ruvida.
- Sotraggono superfice di contatto tra induttore e stoviglia abbassandone l'efficienza e peggiorando l'esperienza di cottura.
- Recipienti preesistenti
Potete verificare se il materiale della pentola è magnetico con una semplice calamita. Le pentole non sono adatte se non sono rilevabili magnificamente. Valgono anche in quello caso leindicazioni di cui al precedente paragrafo.
Diametri fondi pentola consigliati
IMPORTANTE: se le pentole non sono delle dimensioni corrette le zone di cottura non si accendono. Per vedere il diametro minimo della pentola da utilizzare su agli singola zona, consultare la parte illustrata di questo manuale.
Attenzione: Per preservare le performance di cottura e la qualità del prodotto NON si consiglia l'utilizzo di adattatori d'induzione.
Risparmio energetico
Utilizzare tegami e pentole con diametro del fondo uguale a quello della zona di cottura; Utilizzare sostanto pentole e te gami con fondi piatti; - Dove possibile, tenere il coperchio sulle pentole durante la cottura; Cuocere verdure, patate, ecc. con una piccola quantità d'acqua per ridurre il tempo di cottura; Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura; Posizione nare la pentola nel centro della zona di cottura disegnata sul piano.
UTILIZZO DELL'ASPIRATORE
Ilsystemadiaspirazionepuoessereutilizzatoinversionespiranteadevacuazionesterna ofiltrantearicircolo in-terno.
Consultare i siti www.elica.com e www.shop.elica.com per verificare la gamma completa dei kit disponibili, per poter eseguire le diverse installazioni, sia in filtrante sua in aspirante.
- Versione Aspirante:
I vapore vengono evacuiati verso l'esterno tramite una series di tubazioni (da acquistare separatamente). Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo). Per maggiori informazioni sui tubi e loro dimensione vedere la pagna relativaagli accessori dei libretto installazione -Versione aspirante.L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinera una diminuzione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità. Si declina perci ogni responsabilita in merito.
Per ottener la massima efficacia di aspirazione: • Si consiglia un percorso massimo della tubazione di 7 metri Lineari.
- Si consiglia sul totale di 7 metri lineari di utilizzare al massimo numero due curve da 90^ - Evitare cambiamenti drastici di sezione del condotto, prediligendo sempre la sezione equivalente al 150mm (o la rettangolare da 222× 89 mm).
Versione Filtrante:
L'aria aspirata verrà filtrata tramite apposti filtri grassi e filtri odori prima di essere riconvogiata nella stanza, tramite le apposti tubazioni (Filtri odori e tubazioni vanno acquistati separamente). Per maggiori informazioni, consulta le pagine relative ad accessori e configurazioni (per versione filtrante) nella parte illustrata di questo manuale.
3. FUNZIONAMENTO

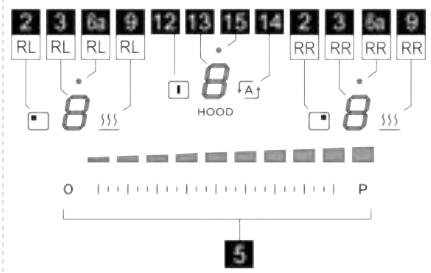

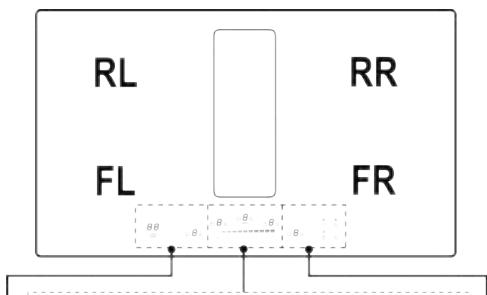

PANNELLO DI CONTROLLO
| Funzione |
| 1 | ON/OFF del piano cottura/ aspiratore per piano cottura |
| 2 | Tasto selezione zona di cottura |
| 3 | Display livello potenza zona di cottura |
| 4 | LED Zona di cottura attiva / LED saturazione filtri attivo |
| 5 | Aumento/Diminuzione livello potenza di cottura e velocità (potenza) di aspirazione |
| 6 | Attivazione Egg timer (Stand Alone) |
| 6a - 6b | LED Egg Timer (Stand Alone) aggiunto |
| 7a-7b | Dispaly timer di zona cottura / Display saturationi Filtro carbone - Filtrato grassi |
| 8a-8b | Aumento/Diminuzione Display Timer |
| 9 | Attivazione Temperature Manager (Warming Function) |
| 10 | Pausa |
| 10a | LED pausa Attiva |
| 11 | Key Lock |
| 11a | LED - Key Lock |
| 12 | Tasto selezione aspiratore |
| 13 | Dispaly Aspiratore |
| 14 | Attivazione Funzione automatica Aspiratore |
| 15 | LED menu ritardo aspiratore |
DA SAPERE PRIMA DI INIZIARE
ATTENZIONE: Dopo il primo collegamento del prodotto alla rete elettrica, il piano necessità di una procedura di SBLOCCO. Procedere come indicato:
Collegare piano all'alimentazione; il display (13) migliorata un lampeggiante ed il LED (11a) acceso. Premere il tasto (11) per quale secondo, il LED (11a) si spegnerà. Ora sare possibile accendere il Piano con il tasto ON/OFF (1).
Tutte le funzioni di questo piano di cottura sono progettate al fine di rispetto le più rigorose norme di sicurezza. Per quello motivo:
-
Alcune funzioni non si attivano, o si disattivano automaticamente, in assenza delle pentole sopra i fuochi o quando queste sono mal posizione.
-
In altri casi le funzioni attivate si disattivano automaticamente dopo pochi secondi quando la funzione selezionata necessita di una ulteriore impostazione che non viene data (ad es.: "Accendere il piano di cottura" nella "SeLECTIONARE la zona di cottura" e la "Temperatura di esercizio", oppure la "Funzione Lock" o quella "Timer").
Attendere che il display si spenga prima di avvincini alla zona di cottura.
Attenzione! In caso (ad esempio) di utilizzato prolongato lo spegnimento della zona di cottura potrebbe non essere immediato perché in fase di raffreddamento; nel display delle
zone di cottura, appare il symbolo ad indicate che si è in questa fase. Attendere che il display si spenga prima di av-vicinarsi alla zona di cottura.
DISPLAY ZONA COTTURA
nei display relativi alle aree di cottura, viene indicato:
| Funzione | Valore |
| Zona di cottura accesa | 0 |
| Power Level | 1...9-P |
| Residual Heat Indicator | H |
| Pot Detector | U |
| Funzione Temperature Manager attiva | Uo- |
| Funzione Pausa | II |
| Funzione Automatic Heat UP | R |
CARATTERISTICHE DEL PIANO
Safe Activation
Il prodotto si attiva solo in presenza di pentole sulle zone di cottura: il processo di riscaldamento non si avvia o si interrompe in caso di assenza o rimozione delle pentole.
Pot Detector
Il prodotto rileva automaticamente la presenza di pento sulle zone di cottura.
- Safety Shut Down
Per ragioni di sicurezza ogni zona cottura ha un tempo massimo di funzionamento che dipende dal livello di potenza impostato.
Allo spegnimento di una o più zona di cottura la presenza di calore residuo viene segnalata con apposto segnale visivo sul display della zona corrispondente, tramite il simbo lo H.
UTILIZZO DEL PIANO COTTURA
- Accensione
Il piano di cottura si accende toccando per il tasting ON/OFF ①(1). Tutti i display (3) ed il display (13) si accenderanno visualizzano il numero zero.
Per spagnere il piano premere per il tasto ON/OFF (1). Il piano si spegne dopo quale secondo se non vengono attivate funzioni.
- Attivazione delle zone di cottura
Attivazione:
Enrare nel Manù della zona cottura premendo uno dei tasti
(2) correspondente alla zona di cottura desiderata. Il display (3) di quella zona rimma l'uno ad essere illuminato ad alta intensità.
Toccare e scorrere con un dato sulla barra di selezione (5), per regolare la potenza della zona cottura precedente mezzo selezionata.
del TIMER (7a+7b) minha coisa: - il LED (4) che si accende definisce quale zona è stata selezionata, in quello caso la zona FL.
Disattivazione:
Entrare nel menu della zona cottura desiderata e premere uno dei tasti (2), Il display (3) di quella zona rimma l'unico ad essere illuminato ad alla intensità; Portare a Zero la potenza, oppure premere di nuovo il tasto (2) mantendo la pressione per quale secondo.
Power Level Zone cottura
Il piano è dotato di 9 livelli di potenza Sfiorare e scorrere con le dita lungo la Barra di selezione (5):
verso destra per augmentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.
Il livello di potenza impostato verrà visualizzato nel display (3) della zona di cottura scelta.
Power Booster
Il prodotto è dotato di 1 livello di potenza supplementare (oltre il livello), che rimane attivo per 10 minuti, dopodi-ché la potenza ritorna al livello precedente.
Sfiorare e scorrere con le dita lungo la Barra di selezione (5),或者其他 livello per attivare il Power Booster. Il livello Power Booster è indicato nel Display (3) con il symbolo P.
key lock
Il Key Lock permette di bloccare le impostazioni del piano, per impedire manomissioni accidentali, lasciando attive le funzioni più impostate.
Attivazione:
Per attivare la funzione di blocco tasti, il piano di cottura deve essere acceso.
- premere (11) per 2 sec. Ripetere l'opération per disattivare.
Nota: se verrà premuta qualsiasi另一tra funzione durante il Key Lock attivo, il LED (11a), lampeggerà ed il display (7b) visualizzarà una sequenza di simboli o'b.8, ad indicare che la funzione è in uso e va eventually disattivata per poter agire sul piano.
Temperature Manager (Worming Function) è una funzione di controllo che permette il mantenimento del calore ad una temperatura costante, ad un livello di potenza ottimizzato; ideale per tenere in caldo i cibi più pronti.
Attivazione:
Selectionare tasto (2) e poi tasto (9) della zona che si vuole utilizzato; Il display (3) di quella zona, migliorare un asequenza di symboli 巧 · 巧 che durer per tutto il tempo che la funzione rimarra attiva.
Disattivare:
Premere nuovamente per quale secondo il tasto (9) per disattivare la funzione.
Nota: è possibile abilitare la funzione ancche nelle zone con BRIDGE attivo.
Automatic Heat UP
La funzione Automatic Heat UP permette di portare più velocamente a regime la potenza impostata; Con esta funzione abbiamo il vantagegio di essere una cottura più rapida ma, perché il rischio di bruciare i cibi, perché la temperatura non oltre passa allaQL del livello impostato. Questa funzione
è disponibile per i livelli di potenza da a 8.
Attivazione:
Selezione tasto (2) della zona che si vuole utilizzare poi scorrere con il dito nella barra di selezione (5) raggiunto il livello desiderato mantenere pressione per quale se- condo, finche nel display (3) di quella zona, appeare il simbolo alternatamente alla potenza impostata.
Aumentando il livello di potenza della zona di cottura, la funzione Automatic Heat Up rimane attiva, con il nuovo settaggio di temperatura;
Nota: Questa funzione si può attivare su più zone contemporaneamente.
Disattivare:
Selezione tasto (2) della zona alla quale vogliamo togliere l'Autoatic heat Up, e diminuire il livello di potenza della zona di cottura.
Pause
La funzione Pausa permette di sospendere qualsiasi funzione attiva sul piano, portando a zero la potenza di cottura.
Attivazione:
- premere il tasting (10) il LED (10a) si accende e viene visualizzato il significato / / lampeggiante nei display (3) delle zone attive, alternamente al livello di temperatura impostato in quella zone.
Disattivare:
- premere il tasting (10), per quale secondo finche il significato non scompare.
Con la disattivazione il piano riprende a funzionare con le impostazioni impostate prima della pausa.
Nota : se dopo 10 minuti, la Funzione Pausa non viene disattivata, il piano si spegne automaticamente.
Nota: la Funzione Pausa non ha impatto sull'aspirazione.
- Egg Timer
La funzione Egg Timer è un countdown indipendente delle zone cottura (e alla zona aspirante).
Attivazione:
Uscire dai menù Aspirazione o Zone cottura, in maniera che tutti i LED (3 e 13) siano accesi.
Premere il tasto (6) si accenderà il led (6a) e contemporaneamente si attiveraanche
il display (7a+7b) con il LED (6b)
Ora sera possible augmentare o diminuire il tempo utilizzando i tasti + (8a) e —— (8b). Il tempo viene espresso in minuti. Se il timer arrivava ad un tempo inferiore a 1minuto il conteggio proseguire visualizzato i secondi.
Quando il timer ha terminato il conto alla rovescia viene emesso un segnale acustico e la zona di cottura si spelgne.
Disattivare :
Per lo spegnimento anticipato del Timer, uscire dai menu Aspirazione o Zone cottura, in maniera che tutti i LED (3 e 13) siano accesi e portare a Zero il display Timer con il ta
sto - (8a).
- Timer Zone di Cottura
La funzione Timer Zone di Cottura è un countdown che è possibile impostare,anche contemporaneamente,su agli zona cottura.Al termine del periodo impostato le zone cottura si spengono automaticamente e l'utente viene avvertito con apposto segnale acustico.
Attivazione:
Nota : Anything timer si puoi avviare solo se la zona di cottura è attiva con potenza diversa da zero.
Dopo aver azionato la zona cottura desiderata tasto (2), il display (7a + 7b) si attivera e sare possibile programmare il timer. Per incrementeare o diminuire il tempo utilizzato i sta+8a e-8b). Il tempo viene esseo in minuti. Se il timer arrivava ad un tempo inferiore a 1minuto il conteglio proseguire visualizzando i secondi.
Se lo si desidera, ripetere l'opération per più zone di cottura:
Ogni zona di cottura può essere impostato un Timer diverso; nel display (7a+7b) comparirà il conto alla rovescia della zona di cottura selezionata in quel momento
Note: Dopo aver attivato la zona Bridge è possible avviare il timeranche suquesta zona.
Disattivare :
Per lo spegnimento anticipato del Timer selezionare la zo
na di cottura tasting (2) premere il tasting — (8a) finché il ti-mer non arrivata a zero. il time si disattivera.
Power Limitation
La funzione Power Limitation permette di impostare il funzionamento del prodotto limitandone l'assorbimento massimo e regolando la potenza di assorbimento di tutte le zone di cottura attive, facendo in modo, che l'assorbimento totale del piano, non superi il livello massimo di assorbimento impostato.
Il menu di gestione Power Limitation, si trova all'interno del Manù gestione paramentri.
Per entrare nel manu gestione parametri:
Togliere l'alimentazione al Piano, attendere quale se- condo e ricollegare il Piano all'alimentazione. SBLOC-CARE il piano tenendo premuto per quale secondo il tasto (11); Successivamente, premere contemporanea- mente, per quale secondo, i tasti 1 12 + (14) fin quando si illuminerà la barra di scorrimento (5). Scorrere con il dito lungo tutte la barra (5) da sinistra a destra. I due display (3-RL) e (3-RR) si accenderanno.
Il Dispaly (3-RL) indica il parametro in modifica.
Display (3-RR) indica il valore impostato.
Per passare al manu gestione Power Limitation:
Di default, accedendo al menu parametri, il display (3-RL)*
mostra alternamente i valore e 0; Premere più volte il
tastoo 1/2(9-RL) finché il display (3-RL) migliorà i valore
e in maniera alternata. (e = menu gestione
Power Limitation).
Impostare valore della Power limitation:
premere il tasto (9-RR) per selezionare il valore dei-sderato tra i tre disponibili, vedi tabella tutto:
| Zona3-RL | Zona3-RR | Valore di potenza (KW) |
| ∅ | ∅ | 7,4 |
| ∅ | ∅ | 4,5 |
| ∅ | ∅ | 3,1 |
Salvataggio impostazioni:
Per salvare le impostazioni selezione, premere il tasting (1)
UTILIZZO ASPIRATORE
- Attivazione dell'aspiratore.
Attivazione:
Sfiorare (premere) il tasting (12) il display (13) si ac
cenderà ad alta intensita.
Toccare e scorrere con un dito sulla barra di selezione (5), per regolare la potenza di aspirazione dei fumi.
Note: a differenza delle zone cotture, lo spegnimento dell'aspiratore non più essere programmatico tramite timer. Quindi il display (7a+7b) non si attiverà.
Disattivazione:
Per spegnere l'aspiratore tenere premuto il tasting (12), per quale secondo oppure portere a Zero la potenza di aspirazione.
Power Level Aspiratore
Il l'aspiratore è dotato di 4 livelli di potenza di aspirazione più un Booster.
Sfiorare e scorrere con le dita lungo la Barra di selezione (4):
verso destra per augmentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.
Il livello di potenza impostato verrà visualizzato nel display (13) dell'aspiratore.
Power Booster dell'aspiratore
Il prodotto è dotato di 1 livello di potenza supplementare BOOSTER (oltre il livello 4), che rimane attivo per 5 minutì, dopodichè la potenza ritorna al livello precedente.
Sfiorare e scorrere con le dita lungo la Barra di selezione (5),oltre il livello 4 per attivare il Power Booster. Il livello Power Booster è indicato nel Display (13) con il symbolo
- Funzionamento automatico
Il prodotto si accenderà alla velocità più idonea, adattando la capacité di aspirazione al livello di cottura massimo, utilizzato nelle zone di cottura.
Quando le zone di cottura vengono spente, la cappa adatta la sua velocità di aspirazione, diminuendola gradualmente, in modo da eliminare vapori ed odori residui.
Attivazione:
Entrare nel Manu aspiratore premendo il tasto (12) poi premere il tasto (14); nel display (13) verrà visualizzata la lettera alternata al valore della velocità dell'aspiratore.
Disattivare:
Dal menu aspiratore, premere il tasto (14) oppure diminuire manually la velocità di aspirazione alla barra di selezione (5).
Condizioni necessare per entrare nel menu:
ZONE COTTURA e ASPIRatore devono essere tutti a
potenza; L'EGG TIMER delve essere Spento; Se queste condizioni non sono rispetto, effettando la procedura di accesso, il display (7a+7b) indichera non è non sare possibile proseguire altre.
Dopaover rispettatoirequisiti ingresso indicati sopra, premere tasto (12),succesivamente premere contemporaneamente-8a e+(8b)per4 secondi.
Il display (7a+7b) visualizzera di default, lo stato del FILTRO GRASSI, per passare alla visualizzazione dello stato
del FILTRO ODORI premere (8a) Ad agli pressione di questo tasto, il display passa da uno filtering all'alto, in maniera consecutiva. Di seguito una tabella degli stati dei filtri.
| Stato Filtrò | Display |
| Flitro grassi ATTIVO* | .05. |
| Flitro odori ATTIVO* | .F3. |
| Flitro grassi DISATTIVO | G- |
| Flitro odori DISATTIVO | F- |
*Quando l'indicatore di saturazione filtri è ATTIVO il display (7b) migliorà lo stato del filtro con un valore da 3 (efficienza massima) a 0 (filtrato esausto).
Per Attivare o disattivare l'indicatore saturazione filr:
Dopo aver selezionato uno dei due filtri, premere + (8b); Ad ogni pressione, il dispaly passa da uno stato all'alto in maniera consecutiva.
Note: Se si disattiva ilhetto e poi lo si riattiva nella stessa sessione, il valore dello stato delhetto, rimane invariato rispetto a prima della disattivazione.
TABELLA DI POTENZA
| Livello di potenza | Tipologia di cottura | Utilizzo (in base a esperienza e le abitudini di cottura) |
| Max poten-za | P | Riscaldare rapidamente | innalzare in breve tempo la temperature del cibo fino a ve-loce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura |
| B.9 | Friggere - bollire | rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente |
Per uscire da Menu premere qualsiasi tasting TRANNE il tasto (8a) e + (8b) oppure attendere 8 secondi alla toccare altri tasti.
- Reset saturazione filtri
Mentre una o entrambé le segnalazioni sono attive, è possibie effettuare il reset dell'allarme saturazione filtri. Nei primi 10 secondi in cui compare la segnalazione di satura-zione filtri, premere contemporaneamente per quale se-condo (8a) e + (8b).
Un segnale acustico indica l'avvenuto reset. Si raccomanda di effettuare esta procedura SOLO après aver sostituito i filtri.
Nota: Se entrambé le segnalazioni sono attive, effettuare esta operazione due volte per resettare entrambi gli allarmi..
- Ritardo spegnimento aspirazione
Con这对于 the preimpostato, terminato this tempo si spegnerà automaticamente. Ogni velocità ha un timer specifico come indicato nella tabela ricerca.
Con aspiratore in funzione, premere a lungo la barra di se-lezione (5) si accenderà il LED (15), adindicare che la fun-zione è stata attivata.
Per disattivare:
è sufficiente cancellare velocità di aspirazione per disattivare但这a funzione. si spegnerà il LED (15), ad indicate che la funzione è stata disattivata.
| Alta poten-za | 7.8 | Rosolare - soffriggere - bollire - grigliare | soffriggere, mantenere bolliture vivo, cuocere e grigliare(per breve durata, 5-10 minuti) |
| 6.7 | Rosolare - cuocere - stufare - soffriggere - grigliare | soffriggere,ostenere bolliture leggere, cuocere e griglia-re (per media durata, 10-20 minuti), preriscaldare acces-sori |
| Media po-tenza | 4.5 | Cuocere - stufare - soffriggere - grigliare | stufare,ostenere bolliture delicate, cuocere (per lunga durata), mantecare la pasta |
| 3.4 | Cuocere - sobbollire - addensare -mantecare | cotture prolongate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, lat-te), mantecare la pasta |
| 2.3 | Cuocere - sobbollire - addensare -mantecare | cotture prolongate (volumi inferiori al litro: riso, sughi, arro-sti, pesce) in presenza di liquidi di accompagnamento (es.acqua, vino, brodo, latte) |
| Bassa po-tenza | 1.2 | Fondere - scongelare -ostenere in caldo - mantecare | sciogliere il burro, fondere delicatamente il ciocolato, scongelare prodotti di piccole dimensioni |
| 1 | Fondere - scongelare -ostenere in caldo - mantecare | mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mante-care risotti |
| OFF | 0 | Superficie di appoggio | Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H-L-O) |
4. MANUTENZIONE
Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, assicurarsi che le zone di cottura siano spente e che la spia di individazione calore sia scomparsa.
Per la manutenzione del prodotto vedere le immagini a fine installmentazione contrassegnate con quello simbo- lo.
MANUTENZIONE PIANO COTTURA
Pulizia del piano induzione
Il piano cottura va pulito dopo agli utilizzato.
Important:
- Non utilizzato spugne abrasive, pagliette. Il loro impiego, con il tempo, potrebbe rovinare il vetro.
- Non utilizzato detergenti chimici irritanti, quali spray per forn o smacchiatori.
- NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!!
Dopo agli uso, lasciare raffreddare il piano e pulirlo per ri- muovere incrostazioni e macchie dovute a residui di cibo. Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente. Sale, zucchero e sabbia potrebbero gratiare la superficie del vetro. Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (atteners alle in- dicazioni del Fabbricante).
× _Pulizia della vasca raccolta liquidi
In caso di fuoruscite accidentali e abbondanti di liquidi dalle pentole è possible intervenire atraverso la valvola di scarico, posta nella parte inferiore del prodotto, in modo da poter eliminare agli residuo assicurando la massima sicurezza igienica.
× × Pulizia della griglia metallica:
La griglia delve essere lavata a mano con acqua calda e detergente neutro ed asciugata accuratamente per evitare fenomeni di ossidazione.
MANUTENZIONE ASPIRATORE
- Pulizia dell'aspiratore :
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.
NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZA-RE ALCOOL!
A Manutenzione Filtri antigrasso:
Trattiene le particelle di grasso derivanti alla cottura.
Deve essere pulito una volta al mese (o quando il systema di individazione di saturazione dei filtri indica但这a necessità), con detergenti non aggressivi, manually oppure in lavastoviglie aasse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.
× B Manutenzione Filtro ai carboni attivi - Ceramici (Solo per Versione Filtrante):
Trattiene gli odori sgradevoli derivanti alla cottura. Il prodotto è dotato di un set di filtri odori.
La saturazione dei filtri odori si verifica quando un uso più o meno prolongato a seconda del tipo di cucina e della rego
larità della pulizia del filtrato grassi. I filtri odori sono essere rigenerati termicamente agli 2/3 mesi inorno preriscaldata a 200^ per 45 minuti. La corretta rigenerazione assicura un'efficacia di filtraggio costante per 5 anni.
Attenzione! Non appoggiare i filtri sul fondo delorno, ma riporli in una teglia e posizionarla ad un'altezza intermedia.
5. ASSISTENZA
TABELLA RICERCA GUASTI
| Codice informativo | Descrizione | Possibili cause | Soluizione |
| La zona comandi si spegne per temperatura troppo elevata | La temperature interna delle parti elettroniche è troppo alla | Aspettare che il piano si rafreddi prima di riutilizzarlo |
| Per tutte le altre segna-lazioni di erreore | Chiamare il servizio assistenza和技术 eomaticare il codice di erreore |
SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza
- Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Ricerca guasti".
2.Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato oviato.
Se先进技术, contattare il Servizio Assistenza più vicino.
EN
Toque (pulse) la tecla (12) la pantalla (13) se encendera con alla intensidad.
- Timer Zone di Cottura
Beallitasok mentese:
Intarziere la oprirea aspiratiei
