Gioia - Cappa TURBOAIR - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	TURBOAIR
Modello	Gioia
Utilizzo	Domestico
Versione	Filtrante (ricircolo) o aspirante (evacuazione esterna)
Distanza minima sopra il piano cottura	50 cm per cucina elettrica, 65 cm per cucina a gas o mista
Illuminazione	Lampada alogena 12 V - 20 W max, tipo G4 (adatta a un sistema di illuminazione aperto)
Filtro antigrasso	Metallico, pulizia mensile a mano o in lavastoviglie (ciclo breve, bassa temperatura)
Filtro a carbone attivo	Per versione ricircolo, sostituzione ogni 3 anni, pulizia possibile ogni 2 mesi
Potenze di aspirazione	3 velocità: minima (tasto B), media (tasto B+C), massima (tasto B+D)
Alimentazione elettrica	230 V - 50 Hz (verificare l'etichetta all'interno della cappa)
Collegamento elettrico	Diretto al circuito con interruttore bipolare (interruzione onnipolare)
Messa a terra	Filo giallo-verde sul supporto di fissaggio al soffitto (elemento B)
Manutenzione	Pulizia regolare interna/esterna almeno una volta al mese, con panno umido e detergente neutro. Non usare alcol.

Domande frequenti - Gioia TURBOAIR

Qual è la distanza minima tra la cappa e il piano di cottura?

Per una cucina elettrica, la distanza minima è di 50 cm. Per una cucina a gas o mista, è di 65 cm. Rispettare queste distanze per garantire la sicurezza.

Come installare la cappa in versione aspirante?

Per utilizzare la cappa in versione aspirante, è necessario prevedere un condotto di evacuazione dall'uscita superiore Y fino all'esterno. Installare un anello di collegamento sul foro di evacuazione Y e rimuovere il filtro a carbone. L'installazione deve essere eseguita da personale qualificato.

Con quale frequenza bisogna pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito almeno una volta al mese. Può essere lavato a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura con un ciclo breve.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito ogni 3 anni. Può essere pulito ogni 2 mesi con acqua calda o in lavastoviglie a 65°C, poi asciugato in forno a 100°C per 10 minuti.

Come sostituire una lampada alogena?

Scollegare la cappa, assicurarsi che le lampade siano fredde. Rimuovere la protezione con un piccolo cacciavite, sostituire la lampada con una lampada alogena 12V-20W max G4 senza toccarla con le mani. Richiudere il portalampada a scatto.

Cosa fare se l'illuminazione non funziona?

Verificare prima che le lampade siano inserite correttamente nel loro alloggiamento. Se il problema persiste, contattare il servizio post-vendita.

Posso usare la cappa senza filtro?

No, non utilizzare mai la cappa senza che la griglia sia montata correttamente. I filtri sono essenziali per la protezione del motore e la sicurezza.

Come scegliere la potenza di aspirazione?

Utilizzare la potenza minima (tasto B) per una cottura leggera, la potenza media (tasto B+C) per una cottura normale, e la potenza massima (tasto B+D) per un'alta concentrazione di vapori. Si consiglia di accendere la cappa 5 minuti prima della cottura e di lasciarla funzionare 15 minuti dopo.

La cappa viene fornita con un filtro a carbone?

La cappa è fornita in versione filtrante, quindi con un filtro a carbone installato. Se si desidera utilizzarla in versione aspirante, è necessario rimuovere questo filtro.

Qual è la procedura di smaltimento?

Questo apparecchio porta il simbolo di riciclaggio (RAEE). Non gettarlo con i rifiuti domestici. Depositarlo in un centro di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Consultare il comune o il rivenditore per maggiori informazioni.

MANUALE UTENTE Gioia TURBOAIR

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'appareccchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è stata progettata esclusivamente per uso domestico.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori optionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno che dati non siano nelle supervisione o struiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Maiutilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sua espessamente indicate.

Il locale deve disporte di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e cui doar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura delve essere fatta sotto controlo onde evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che quello prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Utilizzazione

La cappa è fornita in versione FILTRANTE e va utilizzata alla sua condotto di scarico dei fumi aspirati.

Fumi e vapori vengono riciclati attraverso il deflettore X.

Se si intende utilizzato il prodotto in versione ASPIRANTE, è necessario predisporre un condotto di evacuationhe vada dall'uscita superiore Ymino al foro di scarico verso l'esterno.

In questo caso va installato sul foro di scarico Y un anello di connessione e va rimioso ilhetto al carbone.

L'installazione, sua elettrica che meccanica, deve essere eseguita da personale specializzato.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più Bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installatione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa.

Il prodotto è inteso per il collegamento diretto alla rete di alimentazione, applicare quando un interrottore bipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

ATTENZIONE! Il particolare B (staffa di fissaggio a soffitto - Fig. 1), è dotato di conduittore (giallo-verde) che deve essere collegato alla terra dell'impianto elettrico domestico. Fig. 4

ATTENZIONE! Fare particolare attenzione al posizionamento del cavo inccesso, l'inosservanza di esta indicatorazione potrebbe provocare gravi danni all'apparecchio e/o lo shock elettrico dell'utilizzatore o dell'inistallatore. Per maggiori dettagli vedi Fig. 8-15

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza technique autorizzato.

Montaggio

La cappa è dotata di tasselli di fissaggio adatti alla maggiordi parte di pareti/soffitti. E' tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto devesecco sufficientemente robusto da sostenere il peso della cappa.

Descrizione della cappa

Fig. 1

A. Copertura
B. Staffa di supporto al soffitto
C. Registri dei tiranti della cappa
D. Coperchio decorativo
E. Scatola per la connessione alla rete elettrica domestica
F. Cavo di interconnessione
G. Lampada alogena
H. Filtral carbone attivo
I. Filtrato antigrasso metallico

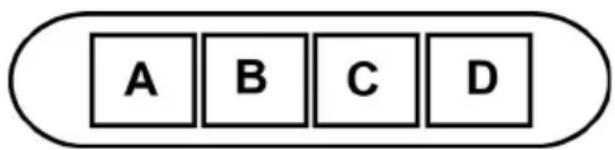

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

A. Interrupttre luce ON/OFF.
B. Interruttore ON/OFF e selezione velocità 1 (in caso di poco vapore e fumo)
B+C. Selezione velocità 2 (in caso di media quantità di vapore e fumo)
B+D. Selezione velocità 3 (in caso di molto vapore e fumo)

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esgue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un

panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtrato antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante) Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtrlo al carbone più essere lavato agli due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio Completo alla stoviglie all'interno).

Togliere l'acqua in effcco sono alla rovinare il filtrlo, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risultata danneggiato.

Montaggio

Installare il filtro al carbone sul retro del filtro grassi e fissare con due bacchette.

Attenzione! Le bacchette sono incluse nella confezione del filtro carbone e non sulla cappa.

• Per smontare ilhetto procedere in senso inverso.

Sostituzione Lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

1. Estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile.
2. Sostituire la lampada danneggiata.
   Utilizzare solo lampade alogene da 12V -20W max - G4, avendo cura di non toccarle con le mani.
3. Richiudere la protezione (fissaggio a scatto).

Alcuni modelli prevedono delle lampade laterali:

Sostituire con lampade di forma identica da max 40W (E14). Per accedere al vano lampade rimuovere la copertura A.

Se l'illuminazione non dovesse funzionare, controllate il corretto insertimento delle lampade nella sede prima di chiamare l'assistenza tecnica.
