Gioia - Nape TURBOAIR - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	TURBOAIR
Model	Gioia
Uporaba	Gospodinjska
Različica	Filtrirna (recikliranje) ali sesalna (zunanji odvod)
Najmanjša razdalja nad kuhalno ploščo	50 cm za električni štedilnik, 65 cm za plinski ali mešani štedilnik
Osvetlitev	Halogenska žarnica 12 V - 20 W max, tip G4 (primerna za odprt sistem osvetlitve)
Filter proti maščobi	Kovinski, mesečno ročno čiščenje ali v pomivalnem stroju (kratek cikel, nizka temperatura)
Filter z aktivnim ogljem	Za filtrirno različico, zamenjava vsaka 3 leta, možno čiščenje vsaka 2 meseca
Moči sesanja	3 hitrosti: minimalna (tipka B), srednja (tipka B+C), maksimalna (tipka B+D)
Električno napajanje	230 V - 50 Hz (preverite nalepko v notranjosti nape)
Električna povezava	Neposredno na tokokrog z bipolnim odklopnikom (omnipolarna prekinitev)
Ozemljitev	Rumeno-zeleni vodnik na nosilcu za pritrditev na strop (element B)
Vzdrževanje	Redno čiščenje notranjosti/zunanjosti vsaj enkrat na mesec, z vlažno krpo in nevtralnim detergentom. Ne uporabljajte alkohola.

Pogosto zastavljena vprašanja - Gioia TURBOAIR

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Za električni štedilnik je najmanjša razdalja 50 cm. Za plinski ali mešani štedilnik je 65 cm. Upoštevajte te razdalje za zagotovitev varnosti.

Kako namestiti napo v sesalni različici?

Za uporabo nape v sesalni različici morate predvideti odvodno cev od zgornjega izhoda Y do zunanjosti. Namestite povezovalni obroč na odvodno odprtino Y in odstranite filter z aktivnim ogljem. Namestitev mora opraviti usposobljeno osebje.

Kako pogosto je treba očistiti filter proti maščobi?

Kovinski filter proti maščobi je treba čistiti vsaj enkrat na mesec. Lahko ga operete ročno z neagresivnim detergentom ali v pomivalnem stroju pri nizki temperaturi na kratkem ciklu.

Kdaj je treba zamenjati filter z aktivnim ogljem?

Filter z aktivnim ogljem je treba zamenjati vsaka 3 leta. Lahko ga očistite vsaka 2 meseca z vročo vodo ali v pomivalnem stroju pri 65 °C, nato pa posušite v pečici pri 100 °C 10 minut.

Kako zamenjati halogensko žarnico?

Izvlecite napo iz vtičnice, prepričajte se, da so žarnice hladne. Odstranite zaščito z majhnim izvijačem, zamenjajte žarnico s halogensko žarnico 12V-20W max G4, ne da bi se je dotikali z rokami. Zaprite stropno luč z zaskokom.

Kaj storiti, če osvetlitev ne deluje?

Najprej preverite, ali so žarnice pravilno vstavljene v svoje ležišče. Če težava vztraja, kontaktirajte servisno službo.

Ali lahko napo uporabljam brez filtra?

Ne, nape nikoli ne smete uporabljati brez pravilno nameščene rešetke. Filtri so bistveni za zaščito motorja in varnost.

Kako izbrati moč sesanja?

Uporabite minimalno moč (tipka B) za lahko kuhanje, srednjo moč (tipka B+C) za običajno kuhanje in maksimalno moč (tipka B+D) za visoko koncentracijo hlapov. Priporočljivo je vklopiti napo 5 minut pred kuhanjem in jo pustiti delovati 15 minut po njem.

Ali je napa dobavljena s filtrom z aktivnim ogljem?

Napa je dobavljena v filtrirni različici, torej z nameščenim filtrom z aktivnim ogljem. Če jo želite uporabljati v sesalni različici, morate ta filter odstraniti.

Kakšen je postopek odstranjevanja?

Ta naprava nosi simbol za recikliranje (OEEO). Ne odvrzite je med gospodinjske odpadke. Odložite jo v ustrezno zbirno mesto za recikliranje električne in elektronske opreme. Za več informacij se obrnite na občino ali prodajalca.

NAVODILA ZA UPORABO Gioia TURBOAIR

HR Upustva za montazu i za uporabu

Opomba: detajli, oznaceni s simbolom (*) , so opcijski dodatki, ki so dobavljeni le z nekaterimi modeli ali nisodobavljeni, saj so razpaložljivi proti placilu.

Opozorila

Pozor! Ne priključujte naprave na elektricno omrežje, dokler instalacija ni v celoti zakljucena.

Pred vsakrsnim cischenjem ali vzdrrzevanjem, izključite napo iz elektricnega omrežja, takao dtvc izvlecate iz vtnicai ali izključite glavno vklopno stikalo.

Naprave naj ne uporabljajo otroci ali osebe z nižjimi fizičnimi, senzoričnimi ali umskimi sposobnostmi in osebe brez ustreznih izkušenj in znanja, razen pod nadzoram ali ob pomoči odgovorne osebe, ki poskrbi za njihovo varnost.

Nape nikoli ne uporabljajte, ce resetka ni pravilno namescena!
Nape NIKOLI ne uporabljajte kot odlagalne povrsine, razen ce je to izrecno dovoljeno.

Ko se kuhinjsko napo uporablja istocasno z drugimi napravami, ki delujejo na plin ali druga goriva, mora biti prostor dovolj prezracen.

Vsesani zrak se ne sme usmerjati v cevovod, ki sluzi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva.

Pod napo je strogo prepovedana priprava flambiranih Jedi.

Uporaba odprtega ognja je škodljiva za filtrne in lahko povzroci požare, zato je treba uporabo slednjega v vsakem primuru prepovedati.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo.

Ob istorcasni uporabi peice, se lahko dostopni deli mochno segrejejo.

Kar zadeva tehnicne in varnostne ukrepe za odvod dimov, se morate strogo drzati predpisov pristojnih lokalnih oblasti.

Napo pogosto Čistite takozunaj kot znotraj (VSAJ ENKRAT MESEČNO, v vsakem primuru upoštevajte, kar izrecno narekujejo navodila za vzdřevanje v tem priročniku).

Neuostoceanje pravil ciscenja nape ter zamenjave in ciscenjafiltrov predstavlja tveganje pozarov.

Nape ne uporabljaje oziroma je ne pušćajte z nepravilno namesćenimi Žarnicami, są obstaja tveganje elektrïncega udara.

Zavracamo vsakrsno odgovornost za morebitne neprilike, skodo ali pozare na napravi, ki bi izvirali iz neuostoovanja navodil iz tega prirocnika.

Ta naprava je oznacena skladno z Evropsko direktivo 2002/96/ES, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni elektrichi in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreci med komunalne opadke, temvec odnesti na ustrezno zbirno mesto za reciklaranje opadne elektricne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja opadkov. Za dodatne informacije o ravnaju, ponovni uporabi in reciklaranju tega izdelka se obrnite na ustrezno lokalno sluzbo, zbirni center komunalnih opadkov ali trgovino, kjer ste izdelek kupili.

Uporaba

Napo prejmete v OBTOcNI razlicici in se jo uporablja brez cevovoda za odvajanje dimnih plinov in pare.

Slednji se ponovno vračajo v prostor skozi deflektor X.

Če bi aparat radi uporabljali v ODZRAČEVALNI razlicici, je treba pripraviti cevovod za izločanje dimnih plinov in pare, ki sega od zgornjega izhoda Y do odprtine za odvajanje na prosto.

V tem primeru je treba na odprtino za odvajanje na prosto Y namestiti spojni obrocek in odstraniti ogleni filter.

Slike 16-17-18-19-20-21-22-23-24-25-26

Instalacija

Instalacijo, taketo elektricno kot mehansko, mora izvesti specializirano osebj.

Minimalna razdalja med podporno povrsino posod na kuhalni povrsini in spodnjim delom nape za kuhinjske prostore ne sme biti manjsa od 50cm pri elektrichnih stedilnikih in 65cm pri plinskih ali meşanih stedilnikih.

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upostevati.

Elektricna povezava

Omrežna napetost mora ustrezati napetosti, ki je navedena na nalepki zlastnostmi, namešeni v notranjosti nape.

lzdelek je zasnovan za neposredno povezavo na napajalno omrežje, zato namestite dvopolno stikalo, skladno s standardi, ki bo zagotovilo popolno izključitev iz omrežja ob pogojih iz prenapetostnegra razreda III, skladno s pravili o namestitvi.

POZOR! Detajl B (streme za pritrditev na strop - Sl. 1) je opremljen z vodnikom (rumeno-zelene barve), katerega je treba povezati z elektricno instalaciono stanovanja. Slika 4

POZOR! Posebno pozorni bodite na postavitev, nega kabla, sj bi neupoštevanje tega navodila lahko, očilo hudo škodo na napravi in/ali elektrčni udar, bnika ali instalaterja. Za dodatne informacije glejte SI. 8-

Pozor! priključni kabel mora zamenjati le usposobljena tehnčna asistenčna sluzba.

Montaža

Napi so prilozeni pritrdilni vlozki, primerni za večji del sten/stropov. Vseeno pa se je treba obrniti na usposobljenega tehnika, ki ham bo potrdil ustreznost materialov glide na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo nape.

Opis nape

SI. 1

A. Pokrov
B. Streme za pritrditev na strop
C. Regulacijski vijaki za nosilce nape
D. OkrasniPokrov
E. Priključna plošča za priklop na hišno elektríchno omrežje
F. Povezovalni kabel
G. Halogenska svetilka
H. Filter z aktivnim ogljem

I. Kovinski maschobni filter

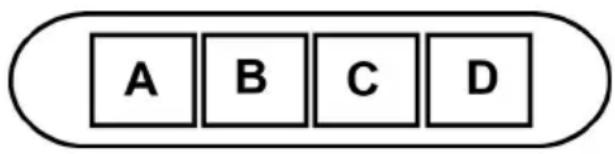

Delovanje

V primeru posebno visoke koncentracije dimov v kuhinji uporabite najvisjo hitrost. Priporoćamo vam, da prezračevanje vkljucite 5 minut pred prićetkom kuhanja in ga pustite delovati še priblžno 15 minut po končanem kuhanja.

A. gumb za vklop/izklop luci
B. gumb za vklop/izklop odsesavanja ter izbiro najnižje stopnje moči
B+C. gumb za izbiro srednej stopnej moci odsesavanja
B+D. gumb za izbiro najvisje stopnje moci odsesavanja

Vzdrzevanje

Pozor! Pred vsakrsnim cischenjem ali vzdrrzevanjem izkljucite elektricno napajane nape, takdo va tvič izvlečete iz vtičnice ali izklopite glavno stikalo.

Cischenje

Napa zahteva pogosto cischenje, takozunaj kot znotraj.

Za cišćenje uporabljaje krpo, navlaženo s tekovi nevtralnimi detergenti.

Izogibajte se uporabi izdelkov, ki vsebujejo abrazivne snovi.

NE UPOBLJAJTE ALKOHOLAI

Pozor: Neupostevanje pravil za ciscenje naprave in zamenjavo filtrov predstavlja tveganje pozarov. Zato vam svetujemo, da sledite priporočem im navodilom.

Zavracamo vsakrsno odgovornost za morebitno skodo na motorju in pozare, ki bi bili posledica neprimernega vzdvravanja ali neupostevanja zgornjih opozoril.

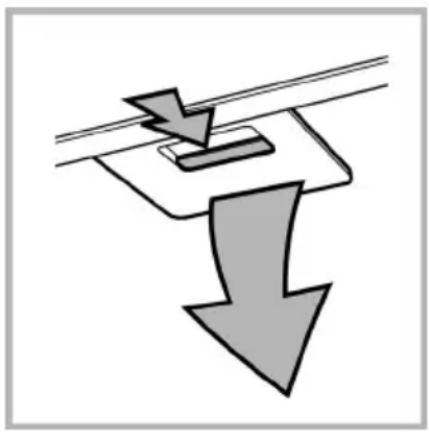

Maščobni filter

Zastavlja mascobne delce, ki nastajajo pri kuhanju.

Ocistiti ga je treba enkrat mesećno (ali takrat, ko system, ki zaznava zasićenost filtrov - Če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z ne agresivnimi detergenti, roćno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maschobni filter lahko razbarva, toda njegove filtrinne značilnosti se nikakor ne spremenijo.

Ogleni filter (samo za obtočno razlicico)

Zadrzujene neprijjetne vonjave, ki nastajajo pri kuhanju.

Ogleni filter se lahko opere vsake vsa meseca (ali takrat, ko system, ki zaznava zasičenost filtrov - ce je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), v topli vodi in z ustreznimi detergenti oziroma v pomivalnem stroju pri 65°C (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Odstranite odvecno vodo, ne da bi pri tem poskodovali filter, nato pa filter postavite za deset minut v pecico, segreto na 100°C , da se povsem posusi. Blazino filtra zamenjaje vsaka tri leta, ali ko se tkanina poskoduje.

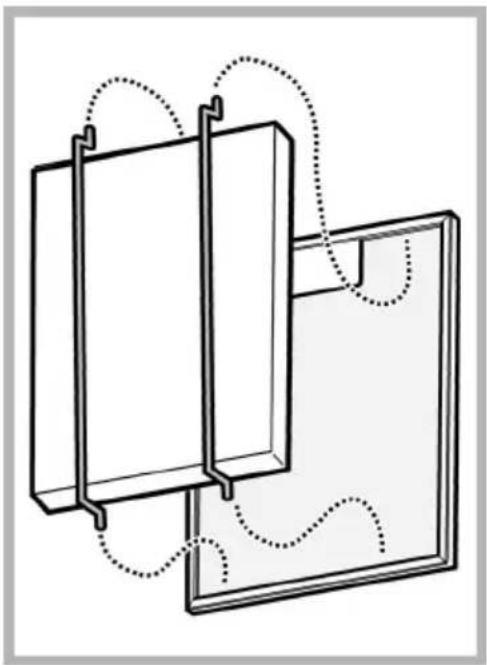

Montaža

Namestite ogelni filter na zadnji del filtra za mascobo in ga pritrdite zdvema zaticema (oz. manjsima drogovoma).

Pozor! Drogovi (zatici) so prilozeni zavoju z ogelnim filtrom, in ne napi.

Filter odstranite tako, da upostevate postopek v nasprotnem vrstnem redu.

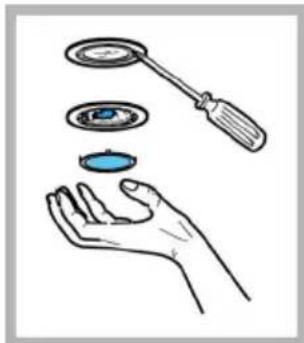

Zamenjava zarnic

Izkljucite elektricno napajanne naprave.

Pozor! Preden se zarnic dotaknete, se prepričajte, ali so hladne.

1. Izvlecite zašćito, pri Čemer si pomagajte z majhnim plošćatim izvjáčem ali podobnim orodjem.
2. Zamenjalte pregorelo zaarnico.

Uporabite le halogenske Žarnice 12V -20W max - G4, pričemer pazite, da se jih ne dotaknete z rokami.

1. Ponovno zaprite zašcite (zaskočna pritrditev).

Nekateri modeli predvidevajo stranske zaarnice:

Zamenjajte jih z zarnicami enake oblike z najvec 40W (E14). Za dostop do odprtine za zarnice, odstranitePokrov A.

Če luc ne bi delovala, preverite pravilno vstavitev Žarnic v njihovo ležišće, preden se po pomoč obrnete na servisno službo.
