Marca	OLYMPUS
Modello	M.ZUIKO DIGITAL ED 100-400MM F5.0-6.3 IS
Tipo di prodotto	Obiettivo zoom
Attacco	Micro Four Thirds
Lunghezza focale	100-400 mm (equivalente 200-800 mm in 35 mm)
Apertura massima	f/5.0
Angolo di campo	12° – 3.1°
Configurazione ottica	15 gruppi, 21 lenti
Gamma di diaframma	da f/5.0 a f/22
Distanza minima di messa a fuoco	1,3 m
Messa a fuoco	AF/MF (commutazione manuale)
Stabilizzazione dell'immagine	Sì (interruttore IS)
Blocco dello zoom	Sì (interruttore di blocco)
Limitatore di messa a fuoco	Sì (gamma di distanza regolabile)
Peso	1 120 g (senza parasole, copriobiettivo, attacco treppiede)
Dimensioni	Diametro max. 86,4 mm × lunghezza 205,5 mm
Diametro del filtro	72 mm
Parasole	Baionetta (rimovibile, reversibile)
Attacco treppiede	Rimovibile (collare treppiede)
Compatibile con teleconverter	Sì (M.ZUIKO)
Manutenzione	Soffietto e carta per pulizia obiettivo
Precauzioni di sicurezza	Non guardare il sole attraverso l'obiettivo; rischio di incendio se esposto direttamente al sole

Domande frequenti - M.ZUIKO DIGITAL ED 100-400MM F5.0-6.3 IS OLYMPUS

Come passare dalla messa a fuoco automatica (AF) a quella manuale (MF)?

Utilizzare l'interruttore della modalità di messa a fuoco situato sull'obiettivo. Impostarlo su AF per automatica o MF per manuale.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 1,3 metri (dall'infinito a 1,3 m).

Come installare il parasole?

Allineare il riferimento sul parasole con il riferimento sull'obiettivo, quindi ruotare nel senso della freccia fino a quando scatta. Per riporlo, montarlo al contrario (reversibile). Vedere fig. 1 e 2 nel manuale.

Come bloccare lo zoom per evitare un'estensione accidentale?

Ruotare l'anello dello zoom sulla posizione 100 mm, quindi far scorrere l'interruttore di blocco dello zoom su LOCK.

Posso usare un teleconverter con questo obiettivo?

Sì, questo obiettivo è compatibile con i teleconverter M.ZUIKO. Consultare il sito web di OLYMPUS per l'elenco dei modelli compatibili e le precauzioni d'uso.

Come pulire l'obiettivo?

Utilizzare un soffietto per rimuovere la polvere, quindi strofinare delicatamente con una carta per pulizia obiettivo. Evitare solventi e pulire regolarmente per prevenire la muffa.

Quali precauzioni di sicurezza devo seguire?

Non guardare mai il sole attraverso l'obiettivo, rischio di lesioni oculari. Non lasciare l'obiettivo senza coperchio al sole: rischio di incendio. Non puntare l'obiettivo montato verso il sole.

Qual è la lunghezza focale equivalente su una fotocamera 35 mm?

La lunghezza focale equivalente è da 200 a 800 mm in formato 35 mm, grazie al fattore di conversione 2x del sistema Micro Four Thirds.

Come fissare un treppiede sull'obiettivo?

Utilizzare l'attacco treppiede fornito. Per rimuoverlo, allentare la manopola, ruotare l'attacco per allinearlo al riferimento, quindi rimuoverlo. Per fissarlo, procedere in ordine inverso (fig. 3).

Cosa fare se l'obiettivo non mette a fuoco correttamente?

Verificare che l'interruttore della modalità di messa a fuoco sia su AF (o MF se si utilizza la manuale). Assicurarsi che il limitatore di messa a fuoco sia impostato sulla gamma appropriata (FULL o un limite). Aggiornare il firmware della fotocamera se necessario.

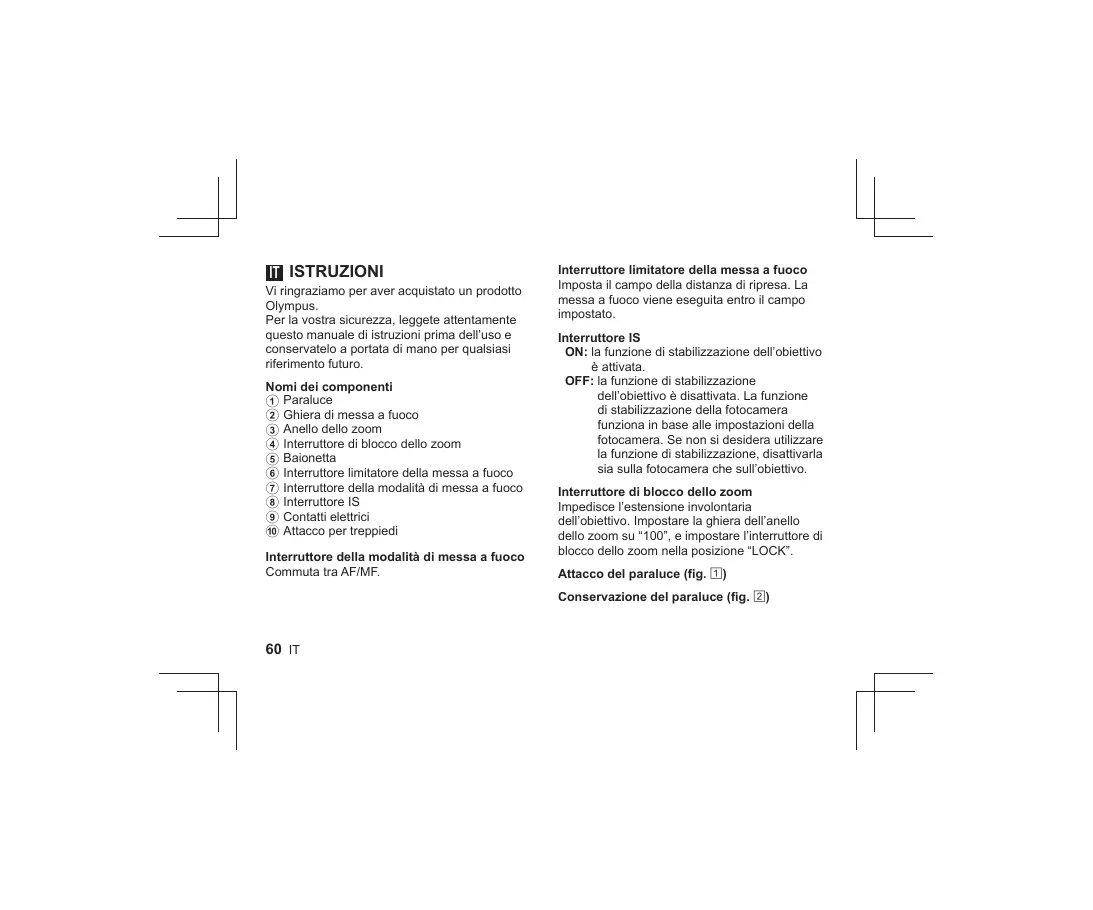

MANUALE UTENTE M.ZUIKO DIGITAL ED 100-400MM F5.0-6.3 IS OLYMPUS

Vi ringraziamo per aver acquistato un prodotto. Olympus.

Per la vostra sicurezza, leggete attentamente\ eso manuale di struzioni prima dell'uso e\ conservativeto a portata di mano per qualsiasi\ riferimento futuro.

Nomi dei componenti

① Paraluce
② Ghiera di messa a fuoco
③ Anello dello zoom
④ Interruttore di blocco dello zoom
⑤ Baionetta
6 Interruttore limitatore della messa a fuoco
⑦ Interruttore della modalità di messa a fuoco
⑧ Interruttore IS
9 Contatti elettrici
10 Attacco per treppiedi

Interruttore della modalità di messa a fuoco Commuta tra AF/MF.

Interruttore limitatore della messa a fuoco Imposta il Campo della distanza di ripresa. La messa a fuoco viene eseguita entro il Campo impostato.

Interruttore IS

ON: la funzione di stabilizzazione dell'obiettivo è attivata.
OFF: la funzione di stabilizzazione dell'obiettivo è disattivata. La funzione di stabilizzazione della fotocamera funziona in base alle impostazioni della fotocamera. Se non si considera utilizzare la funzione di stabilizzazione, disattivaria sua sulla fotocamera che sul'obiettivo.

Interruttore di blocco dello zoom

Impedisce l'estensione involontaria dell'obiettivo. Impostare la ghiera dell'anello dello zoom su "100", e impostare l'interruttore di blocco dello zoom nella posizione "LOCK".

Attacco del paraluce (fig. ①)

Conservazione del paralleuce (fig. 2)

Rimozione dell'attacco per treppiedi (fig. 3)
Ruotare la manopola dell'attacco per treppiedi per allentario 1. Ruotare l'attacco per treppiedi in direzione della frezza, allinearto con il segno 2, quando rimuoverlo dal corso dell'obiettivo 3

Note sulla ripresa

• Si prega di usare la versione più recente del firmware per la fotocamera. Il funzionamento varia a seconda della fotocamera. Per ulteriori informazioni, visitare la nostra home page. Contattare il produttore per montare l'obiettivo sulla fotocamera digitale e un'albero produito.
  I bordi delle immagini sono essere resitagliati se si utilizza più di un filtro o un filtrato sippo.
• Se si utilizes un flash, il lampo del flash potrebse essere ostacolato dal corpo dell'obiettivo, dal paraluce, ecc.
  Le condizioni di utilizzo sono ridurre il numero di immagini che è possible scattare.
  Non reggere solo il corso della fotocamera alla, regereanche l'obiettivo. La resistenza all'acqua o le prestazioni ottiche potrebbero non essere mantenute.
• Non toccare i contatti elettrici sulle fotocamera.

Manutenzione

Togliere la polvere dall'obiettivo con un soffiatore per lenti (disponibile in commercio). Pulire delicatamente l'obiettivo con un panno per lenti. Puo formarsi della muffa sulla superficie dell'obiettivo, se quello viene lasciato sporco.

Specifiche principali

Attacco Micro Four Thirds
Distanza fiscale 100-400 mm (equivalente a 200-800 mm su una fotocamera di fornato 35 mm)
Apertura massima f5,0
Angolo di campo 12^ - 3,1^ Configurazione dell'obiettivo 15 gruppi, 21 elementi
Diaframma da f5,0 a f22
Campo di fotografia da 1,3 m a (infinite)
Regolazione
messa a fuoco passaggio AF/MF
Peso 1.120 g (esclusi paraluce, copertura anteriore e attacco per treppiedi)

Dimensioni : max. dia. 06,4 × lunghezza 205,5 mm

Paraluce : baionettaDiametro fillettaturamontatura del filtro : 72 mm

L'obiettivo cui esere utilizzato con un multificatore di facole M.ZUIKO. Per ulteriori informazioni sui multificatori di facole compatibili e sui come abbinari all'obiettivo, visitare la sua home page.

• Les specifiche sono soggette a modifica nella preavviso o obbligo alcuno da parte del produttore.

Precauzioni: da leggere con attenzione

Aventenze: Misure di sicurezza

Non osservate il sole attraveno I'obiettivo. Cio potrebbe causare cecità o danni alla vista.
- Coprite sempre l'obiettivo con il copriobiettivo.
Se la luce del sole convergeattraverso l'obiettivo più provocare un incidro.
- Non punctate la fotocamera direttamente verso la luce del sole. La luce del sole convergera nell'obiettivo e sare concentrata nella fotocamera, causando una POSSIBLE anomalia di funzionamento o un incidio.

Micro Four Thirds e il logo Micro Four Thirds sono marchi di fabbrica o marchi di fabbrica registrati di OLYMPUS CORPORATION.

Olympus non potra essere ritenuta responsable per violazioni delle normative locali derivanti dall'uso di quello prodotto al di fuori del paese o della regione di acquisto.

Per utenti in Europa

Questo symbolo (cassonetto con ruote, barrato, WEEE Allegato IV) indica la raccolta differenziata di appearechéaiture elettriche ed elettroniche nei paesi dell'UE.

Non gettate I'appareccchio nel rifiuti domestici.

Usize i sistemi di raccolta rifiuti disponibili nel vostro paese.

- Supporto tecnico clienti in Europa

Visitate la nostra homepage

http://www.olympus-europa.com

O chiamate:

Tel.: 00800 - 67 10 83 00 (gratuito)

+49 40 - 237 73 899 (a pagamento)

Il software di"Thiso obiettivocould includere softwaredetrzeri.Qualsiasi softwaredetrzeri e soggetto a termini e condizioni,impostadi dai proprietari o licenziatari detalake software,sotto i quali viene fornitto tale software.

Tali termini e altre note relative al software di terzi, se presenti, sono disponibili nel file PDF con le note sul software reperibile all'indirizzo http://www.olympus.co.jp/en/support/imsg/ digicamera/download/notice/notice.cfm

Questo prodotto utilità un codice sorgente T -Kernel in base ai termini della licenza T -License TRON Forum (www.tron.org).
