HASZNÁLATI ÚTMUTATÓ BC-MFH400-X SCHEPPACH

HU Akkumulátoros multifunkciós készülék | Az eredeti üzemeltetési útmutató fordítása .... 218

Dátum revízie 25. 4. 2024

1 Bevezetés 219
2 A termék leírása (1 - 6. ábra) ...... 219
3 Szállított elemek (1. ábra) 220
4 Rendeltetésszerű használat.... 220
5 Biztonsági utasítások 220
6 Müszaki adatok 225
7 Kicsomagolás.... 225
8 Összeszerelés.... 226
9 Üzembe helyezés előtt.... 228
10 Kezelés 229
11 Munkavégzési utasítások.... 230
12 Tisztítás.... 232
13 Karbantartás.... 233
14 Tárolás és szállítás 236
15 Javítások és pótalkatrészek rendelése ...... 236
16 Ártalmatlanítás és újrahasznosítás 237
17 Hibaelháritás.... 237
18 Jótállási feltételek - Scheppach 20V IXES sorozat 238
19 EU megfelelőségi nyilatkozat.... 240
20 Robbantott ábra 579

A terméken található szimbólumok magyarázata

A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a figyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő ma- gyarázatokat pontosan értelmezni kell. Maguk a figyel- meztetések nem háritják el a kockázatokat, és nem he- lyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!
	Figyelem! Ha figyelmen kívül hagyja a terméken elhelyezett biztonsági jelöléseket és figyelmeztető megjegyzéseket, illetve figyelmen kívül hagyja a biztonsági és kezelési utasításokat, akkor súlyos, akár halálos sé-rüléseket szenvedhet.
	Viseljen védőszemüveget.
	Viseljen hallásvédőt.
	Mindig viseljen munkavédelmi sisakot.
	Viseljen munkavédelmi kesztyüt!

	Viseljen zárt lábbelit!
	Sebességbeállítás
	A terméket ne érje eső. A terméket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni.
	Figyelem! Sérülésveszély a mozgó kések miatt.
	Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak. Tartsa távol a kívülál-lókat a terméktől.A kirepülő tárgyak és a forgó alkatrészek sú-lyos sérüléseket okozhatnak.
	Biztosítsa, hogy mások is kellő biztonsági távolságot tartsanak.
	Tartson távolságot másoktól és az elektro-mos vezetékektől.
	Ügyeljen a lehulló anyagra.
	A karbantartási, átalakítási, beállítási és tisz-titási munkákat csak kikapcsolt motorral és eltávolított akkumulátorral végezze.
	Lítium-ion akkumulátor
	Fűrészláncolaj betöltőnyílása.
	A fűrészlánc beszerelésének iránya
	Vágáshossz
	Késgerenda hossza
[3w5g]	Damilorsó forgásiránya.
	Szegélynyíró forgásiránya.
	Damilorsó átmérője.
	Anyag kihordási iránya
	Vágókés átmérője.
	Vágókés.
	Tartsa távol a lábfejét a cserélhető szer-számtól.
	Ne használjon fürészlapot.
	A termék garantált hangteljesítményszintje.
	A termék garantált hangteljesítményszintje.
	A termék megfelel a vonatkozó szerbiai irányelveknek.
	A termék megfelel a hatályos európai irány-elveknek.

1 Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új terméke használatához.

Megjegyzés:

A termék gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés
  • A kezelési útmutató be nem tartása
• Illetéktelen szakember, harmadik fél által végzett javítás
  • Nem eredeti pótalkatrészek beépítése és cseréje
  • Nem rendeltetésszerű használat

- Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A kezelési útmutató a termék részét képezi.

Fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a termék megbízhatóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A termék használata előtt ismerkedjen meg az összes kezelési és biztonsági utasítással. A terméket csak a leírtaknak megfelelően, a megadott alkalmazási területen üzemel-

tesse. Örizze meg jól a kezelési útmutatót, és ha a terméket továbbadja harmadik személynek, adja át vele együtt az összes dokumentumot is.

2 A termék leírása (1 - 6. ábra)

1. Akkumulátor*
2. Hátsó markolat
3. Be-/kikapcsoló
4. Csötengely
5. Elsö markolat
   5a. Gumigyürü
   5b. Imbuszcsavarok, M5
6. Lábvedő
7. Reteszelés (csötengely)
8. Csillagmarkolat
9. Akasztószem
10. Főkapcsoló
11. Bekapcsoló retesz
12. Töltöttségi állapot kijelző (akku)
13. Elülső csőtengely (magassági ágnyeső)
14. Láncfűrész lapja (vezetősín)
15. Fürészlánc
16. Olajtartály
17. Elülső csötengely (sövénynyíró)
18. Markolat
19. Késgerenda
20. Elülső csötengely (fükasza / füszegélynyíró)
    20a. Imbuszcsavarok, M6
21. Védőburkolat (oldalsó)
22. Damilvágó
23. Orsókazetta
24. Védöburkolat (felső)
25. vágókés
26. Szállítási biztosítás (vágókés)
27. Késvédő (sövénynyíró)
28. Lap- és láncvédő
29. Hordozó heveder
30. Borítás
31. Anya, M10
32. Rugós alátét
33. Befogóorsó
34. Belső karima
35. Külsö karima
36. Rögzítőanya (lánckerék burkolata)
37. Lánckerék burkolata
38. Láncfeszítő csavar
39. Vezetőcsap
40. Lánc-rögzítőcsap
41. Lánckerék
42. Szabályozó csavar (fürészlánc kenése)
43. Karabinerhorog
44. Biztosítónyelv
45. Kioldógomb (akkumulátor)
46. Akkumulátor felvevője
47. Kioldó (damilorsó)
48. Damilorsó
49. Szög átállítása
50. Kireteszelő kar
51. Fedél
52. Kireteszelés
53. Nyomórugó
54. Damilkiengedő nyílás
55. Bemarás
56. Horony (damilorsó közepe)
57. Zsírzószem (magassági ágnyeső)
58. Zsírzószem (sövénynyíró)

* = nem feltétlenül tartoznak a szállított elemek közé!

3 Szállított elemek (1. ábra)

Tétel Darab- szám Megnevezés

1. 2 db Akkumulátor*

2. 1 db Elsö markolat

5a. 1 db Gumigyürü

5b. 4 db Imbuszcsavar, M5

1. 1 db Elülsö csötengely (magassági ágnyeső)

2. 1 db Láncfürész lapja (vezetősín)

3. 1 db Fürészlánc

4. 1 db Elülső csötengely (sövénynyíró)

5. 1 db Elülső csőtengely (fűkasza / fűszegélynyíró)

20a. 2 db Imbuszcsavar, M6

1. 1 db Védőburkolat (oldalsó)

2. 1 db Orsókazetta

3. 1 db Védőburkolat (felső)

4. 1 db vágókés

5. 1 db Szállítási biztosítás (vágókés)

6. 1 db Késvédő

7. 1 db Lap- és láncvédő

8. 1 db Hordozó heveder

9. 1 db Anya, M10

A. 1 db Imbuszkulcs, 4 mm

B. 1 db Imbuszkulcs, 5 mm

C. 1 db Villáskulcs 8/10 mm-es kulcsnyílás

D. 1 db Szerelőkulcs (19/21 mm-es kulcsnyílás, kereszthornyos csavarhúzó)

1 db Akkumulátoros multifunkciós készülék

1 db Kezelési útmutató

4 Rendeltetésszerű használat

A terméket csak a mellékelt motorfejre szabad felszerelni.

Fúkasza:

A fükasza (a vágókés használatával) alkalmas vékonyszárú bozót, erős gyomnövények és aljnövényzet vágására.

Szegélynyíró:

A fűszegélynyíró (a szálorsó használata damilorsóval) alkalmas gyep, füves területek és vékony gyomnövények vágására.

Sövénynyíró:

A sövénynyíró sövények, bokrok és cserjefélék vágására szolgál.

Magassági ágnyeső (láncfűrész teleszkópos nyéllel):

A magassági ágnyeső fák ágainak levágására készült. A láncfűrész nem alkalmas fürészelési munkákra és fakivágásra, valamint a fától eltérő egyéb anyagok fürészelésére.

Csak a rendeltetésének megfelelően használja a terméket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó viseli a felelősséget.

A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A terméket használó és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekröl.

Ha a terméken módosítást végez, az ebböl eredő károkért a gyártó nem vállal felelősséget.

A terméket kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni.

Tartsa be a gyártó biztonsági, munkavégzési és karban- tartási előírásait, valamint a műszaki adatokban meghatá- rozott méreteket.

Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

A kezelési útmutatóban használt jelzőszavak magyarázata

! VESZÉLY

Ez a jelzőszó olyan közvetlenül fenyegető veszélyes helyzetre utal, amely súlyos sérülést vagy halálos balesetet okoz, ha nem kerülik el.

! FIGYELMEZTETÉS

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely súlyos sérülést vagy halálos balesetet okozhat, ha nem kerülik el.

VIGYÁZAT

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely csekélyebb vagy könnyebb sérülést okozhat, ha nem kerülik el.

FIGYELEM

Ez a jelzőszó olyan lehetséges veszélyhely-zetre utal, amely anyagi járt okozhat a termékben vagy más vagyontárgyakban/tulaj-donban, ha nem kerülik el.

5 Biztonsági utasítások

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

! FIGYELMEZTETÉS

Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és műszaki adatot, me- lyet az elektromos szerszámhoz mellékeltek.

A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

1) Munkahelyi biztonság

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújt-hatják a port és a gözőket.

c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

2) Elektromos biztonság

a) Az elektromos szerszám csatlakozódugójának ille- nie kell a csatlakozóaljzatba. A dugós csatlakozót semmilyen módon nem szabad módosítani. A vé- dőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A vál- tozatlan dugós csatlakozók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.

c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

3) Személyek biztonsága

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt bizonyosodjon meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, az balesetet okozhat.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig őrizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ru- házatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektöl. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszere- ket vagy a hosszú hajat.

g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. A por elszívására szolgáló berendezés használatával csökkenthetők a por által okozott veszélyek.

h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági szabályokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

4) Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámot és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és könnyebben vezethetők.

g) Az elektromos szerszámot, a cserélhető szerszámot, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h) A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.

5) Az akkumulátoros szerszám használata és kezelése

a) Csak a gyártó által ajánlott töltőkészülékekkel töltse fel az akkumulátorokat. Egy adott akkumulátorhoz készült töltőeszköz tűzveszélyes, ha a megadottaktól eltérő akkumulátorokkal használja azt.

b) Csak az ajánlott akkumulátorokat használja az elektromos szerszámokhoz. Más akkuk használata sérülés- és tűzveszéllyel jár.

c) Ha nem használja akkumulátort, tartsa távol az iratfűző kapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól és egyéb kis méretű fémtárgyaktól, melyek rövidre zárhatnák az érintkezőit. Az akkumulátor érintkezői között létrejött rövidzárlat égési sérüléseket vagy tüzet okozhat.

d) Ha helytelenül használják, az akkumulátorból folyadék léphet ki. Kerülje az ezekkel való érintkezést. Ha véletlenül hozzáért, öblítse le vízzel. Ha a folyadék a szembe jut, azonnal kérjen orvosi segítséget. A szivárgó akkumulátorfolyadék bőrirritációt és égési sérüléseket okozhat.

e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátor kiszámítha-tatlanul viselkedhet, és tüzet, robbanást vagy sérülés-veszélyt okozhat.

f) Az akkumulátort ne tegye ki tűznek vagy magas hőmérsékletnek. A tűz vagy a 130 °C feletti hőmérséklet robbanáshoz vezethet.

g) Kövesse a töltésre vonatkozó utasításokat, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot az üzemeltetési útmutatóban megadott hőmérséklet-tartományon kívül. Ha helytele-nül vagy az engedélyezett hőmérséklet-tartományon kívül végzi a feltöltést, azzal tönkreteheti az akkumu-látort, és fokozza a tűzveszélyt.

6) Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

b) Sérült akkumulátorokon soha ne végezzen kar- bantartást. Az akkumulátorok valamennyi karbantar- tását csak a gyártó, vagy az általa arra felhatalmazott ügyfélszolgálati kirendeltségek végezhetik.

5.1 Általános biztonsági utasítások

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek befolyása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Nemzeti előírások korlátozhatják a termék használatát.

c) Rendszeresen tartson szünetet és közben mozgassa a kezeit, hogy elősegítse a vérkeringést.
d) Munkavégzés során a terméket mindig két kézzel, szorosan tartsa. Ügyeljen a biztos állásra.

5.2 A szegélynyíróra és a fűkaszára vonatkozó biztonsági utasítások

FONTOS

A HASZNÁLAT ELÖTT GONDOSAN OLVASSA EL ŐRIZZE MEG A DOKUMENTUMOKKAL EGYÜTT

5.2.1 Utasítás

a) Figyelmesen olvassa el az utasításokat. Ismerkedjen meg a kezelőelemekkel és a termék szakszerű használatával.
b) Soha ne engedje, hogy a terméket gyermekek vagy olyan személyek használják, akik nem ismerik ezeket az utasításokat. A használók életkorát helyi rendelkezések korlátozhatják.
c) Vegye figyelembe, hogy az üzemeltető vagy felhasználó felelős a balesetekért, illetve a más személyeket vagy azok tulajdonát fenyegető veszélyekért.

5.2.2 Előkészítés

a) Ellenőrizze a burkolatok és biztonsági berendezések épségét és helyes elhelyezkedését. Adott esetben cserélje ki öket.
b) Soha ne működtesse a terméket, ha emberek, különösen gyerekek, illetve állatok vannak a közelben.

5.2.3 Üzemeltetés

1. Mindig viseljen védőszemüveget.
2. Ne használja a terméket mezítláb vagy nyitott szandálban. Viseljen erős cipőt és hosszú nadrágot.
3. A terméket tilos viharban használni - villámcsapás veszélye!

4. Csak nappal, vagy megfelelő mesterséges megvilágítás mellett dolgozzon.

5. Ne üzemeltesse a terméket, ha megsérültek a Védő-berendezések vagy biztonsági berendezések nélkül.

6. A bekapcsolás előtt és után ne tegye kezét vagy lábát a forgó szerszám területére.

7. Kapcsolja ki a terméket, és vegye ki az akkumulátort.

– Ha felügyelet nélkül hagyja a terméket.
– Amikor eltávolítja a tömítéseket.
- A termék ellenőrzése, tisztítása, karbantartása vagy beállítása során.
- Ha idegen tárgy jutott a termékbe, illetve ha szokatlan zajt vagy rezgést észlel (újraindítás előtt vizsgálja meg, hogy nem sérült-e a termék).

1. A bekapcsolás előtt és után ne tegye kezét vagy lábát a forgó szerszám területére.

2. A szellőzőnyílásoknak mindig szabadon átjárhatónak kell lenniük.

5.2.4 Karbantartás és tárolás

a) Mielőtt karbantartási vagy tisztítási munkálatokat végezne a terméken, le kell választani az áramellátásról (azaz el kell távolítani belőle a kivehető akkumulátort).

b) Ne használjon olyan tartozékokat, amelyet a gyár- tó nem ajánlott. Ez áramütéshez vezethet, vagy tűzet okozhat.
c) Rendszeresen ellenőrizze, nem sérült-e a termék és tartsa karban. A terméket csak hivatalos szervizben javíttassa.
d) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják öket.

5.3 Biztonsági utasítások a sövénynyíróhoz

a) Ne használja a sövénynyírót rossz időben, különösen zivatarveszély esetén. Ez csökkenti a villámcsapás kockázatát.
b) Tartsa távol a hálózati kábeleket a vágási terület- től. A kábelek a sövényekben és bokrokban is el le- hetnek rejtve, így véletlenül elvághatók a késsel.
c) A sövénynyírót kizárólag a szigetelt fogási felületeknél fogva tartsa, mivel a vágókés rejtett villamos vezetékekhez vagy a fűrész saját hálózati kábeléhez érhet. Ha a kés feszültség alatt álló vezetékhez ér, akkor a készülék fémből készült alkatrészei is feszültség alá kerülhetnek, ami áramütéshez vezethet.
d) Tartsa távol testrészeit a késtől. Működő kés mellett ne próbálja meg eltávolítani a darabot, amelyen dolgozott, vagy kézzel megtartani azt munka közben. A kések a kapcsoló kikapcsolása után is tovább mozognak. Már egy pillanatnyi figyelmetlenség is súlyos sérülésekkel járhat a sövénynyíró használata közben.
e) Mielött eltávolítaná a beszorult nyesedéket vagy karbantartaná a terméket, győződjön meg róla, hogy minden kapcsoló ki van kapcsolva, és az akkumulátor ki van véve. Ha a sövénynyíró váratlanul működésbe lép, amikor éppen a beszorult anyagot távolítja el belőle, az súlyos sérüléseket okozhat.
f) A sövénynyírót a fogantyúnál fogva, a kés álló helyzetében hordozza, és ügyeljen arra, hogy ne kapcsolja be a kapcsolót. A sövénynyíró helyes hordozása csökkenti a véletlen elindulás és a kés okozta sérülés kockázatát.
g) A sövénynyíró szállítása vagy tárolása során min- dig húzza a fedelet a kések fölé. A sövénynyíró szakszerű kezelése csökkenti a kés által okozott sérül- lésveszélyt.

5.3.1 Biztonsági utasítások meghosszabbított hatótávolságú sövénynyírókhoz

a) A meghosszabbított hatótávolságú sövénynyíróval fejmagasság felett végzett munkálatok során viseljen fejvédőt. A lezuhanó letört darabok súlyos sérülésekhez vezethetnek.
b) A meghosszabbított hatótávolságú sövénynyírót mindig két kézzel kezelje. Két kézzel tartsa a meghosszabbított hatótávolságú sövénynyírót, hogy elkerülje a készülék feletti uralom elvesztését.

c) Csökkentse a halálos áramütés veszélyét azáltal, hogy a meghosszabbított hatótávolságú sövényírót soha nem használja elektromos vezetékek közelében. Az áramvezetékek érintése vagy az ezek közelében történő használat súlyos sérülésekhez vagy halálos áramütéshez vezethet.

5.3.2 További biztonsági utasítások

a) Amikor a termékkel dolgozik, mindig viseljen védőkesztyűt, védőszemüveget, hallásvédőt és zárt lábbelit és hosszú szárú nadrágot.
b) A sövénynyírót olyan munkákhoz tervezték, melyeknél a kezelő a földön, nem pedig létrán vagy egyéb instabil felületen áll.
c) Elektromos veszély, tartson legalább 10 m távolságot a felső vezetékektől.
d) Ne próbálja meglazítani az elakadt/megszorult késge-rendát, amíg ki nem kapcsolta a terméket és ki nem vette az akkumulátort. Sérülésveszély áll fenn!
e) A kések kopását rendszeresen ellenőrizni kell, és újra kell öket éleztetni. A tompa kések túlterhelik a terméket. Az ebböl eredő károkra a jótállás nem érvényes.
f) Ha a termékkel történő munkavégzés során szünetet kíván tartani, először fejezze be az aktuális müveletet, majd kapcsolja ki a terméket.
g) A nem használt elektromos szerszámokat gyermekektől távol tárolja. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

5.4 A magassági ágnyesőt vonatkozó biztonsági utasítások

VIGYÁZAT

A kezét tartsa távol a cserélhető szerszámtól, amikor a termék üzemel.

5.4.1 Személyi biztonság

a) Soha ne dolgozzon a készülékkel létrán állva!
b) A termék használata közben ne hajoljon túlságosan előre. Ügyeljen rá, hogy stabilan álljon a lábán, és mindig őrizze meg egyensúlyát. Használja a szállított elemek között megtalálható hordozó hevedert, hogy egyenletesen eloszlassa a súlyt a testén.
c) Ne álljon az ág alá, amelyet le szeretne vágni, hogy a lezuhanó ág ne okozhasson sérülést. A sérülések megelőzése érdekében ügyeljen a visszacsapó ágakra. Kb. 60°-os szög alatt dolgozzon.
d) Ügyeljen arra, hogy a készülék visszacsaphat.
e) A szállítás és a tárolás során helyezze fel a láncvédőt.
f) Kerülje a termék véletlen üzembe helyezését.
g) A terméket gyermekektöl elzárva kell tárolni.
h) Soha ne engedje, hogy olyan személyek használják a terméket, akik nem ismerik ezeket az útmutatásokat.
i) Ellenőrizze, hogy a késgarnitúra már nem forog, amikor a motor eléri az üresjáratí fordulatszámot.
j) Ellenőrizze hogy nincsenek-e a terméken laza rögzítő-elemek és sérült alkatrészek.

k) Nemzeti előírások korlátozhatják a termék használatát.
I) A mindennapi használat előtt, illetve ha leesett a gép, vagy egyéb ütés érte, napi szinten meg kell vizsgálni, hogy nem észlelhető-e rajta jelentősebb sérülés vagy károsodás.
m) A termék használata során mindig viseljen zárt lábbelit és hosszú nadrágot. Ne használja a terméket mezítláb vagy nyitott szandálban. Kerülje a bő, illetve lógó zsinórokkal vagy nyakkendökkel ellátott ruhák viselését.
n) Ne használja a terméket, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Ha fáradt, ne használja a terméket.
o) Tartsa a terméket, illetve a késgarnitúrát, valamint a késgarnitúra-védőt jó állapotban.

5.4.2 További biztonsági utasítások

a) Amikor a termékkel dolgozik, mindig viseljen védőkesztyűt, védőszemüveget, hallásvédőt és zárt lábbelit és hosszú szárú nadrágot.
b) A terméket tartsa esötöl és nedvességtöl távol. Ha a termékbe bejut a víz, az növeli az áramütés kockáza-tát.
c) Használat előtt ellenőrizze a termék biztonsági állapotát, különösen a vezetőlemezt és a fűrészláncot.
d) Elektromos veszély, tartson legalább 10 m távolságot a felső vezetékektől.

5.4.3 Használat és kezelés

a) Soha ne indítsa be a terméket azelőtt, hogy rendesen fel lenne rá szerelve a vezetőlemez, a fűrészlánc és a lánckerék burkolata.
b) Ne vágjon talajon fekvő faanyagot, illetve ne próbáljon meg földböl kiálló gyökereket elvágni. Mindenképpen kerülje, hogy a fűrészlánc a talajba mélyedjen, különben a fűrészlánc azonnal életlenné válik.
c) Ha véletlenül kemény tárgyhoz ért a termékkel, azonnal kapcsolja ki a motort, és vizsgálja meg a terméket, nem szenvedett-e esetleg valamilyen sérülést.
d) Rendszeresen tartson szünetet és közben mozgassa a kezeit, hogy elősegítse a vérkeringést.
e) Ha karbantartás, ellenőrzés, tárolás vagy tartozékcsere céljából megállítja a terméket, akkor kapcsolja ki a motort, vegye ki az akkumulátort, és bizonyosodjon meg arról, hogy az összes mozgó alkatrész leállt. Hagyja lehűlni a terméket, mielőtt azt ellenőrzi, beállítja stb.
f) Gondosan tartsa karban a terméket. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a termék működésére. A termék használata előtt javíttassa meg a sérült alkatrészeket. Számos balesetet a roszszul karbantartott termékek okoznak.
g) Tartsa élesen és tisztán a vágószerszámokat. A gondosan ápolt, éles vágóélekkel rendelkező vágó-szerszámok kevésbé szorulnak be, és könnyebben vezethetők.
h) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa az elektromos szerszámot. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

Fennmaradó kockázatok

A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült. A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Vágási sérülések.
- Szemkárosodás, ha az előírt szemvédőt nem viselik.
- Ha nem viseli az előírt hallásvédőt, halláskárosodást szenvedhet.
- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Úgy használja a terméket, ahogyan azt a kezelési útmutató javasolja. Ezzel biztosítható, hogy a termék mindig optimális teljesítménnyel működjön.
- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyázatos-ság ellenére sem szüntethetők meg.

FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy paszszív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

! FIGYELMEZTETÉS

Hosszabb idejű munkavégzés esetén a vibrációk miatt a kezelő személy kezeiben keringési zavarok (fehér ujj szindróma) léphetnek fel.

A fehér ujj szindróma olyan érrendszeri betegség, melynek következtében az ujjak és a lábujjak kis véredényei hirtelen összehúzódnak. Az érintett területek nem kapnak megfelelő vérellátást, és emiatt rendkívül sápadtak lesznek. A rezgő termékek gyakori használata idegkárosodást okozhat olyan a személyeknél, akiknek gyengébb a vérkeringése (például dohányosok, cukorbetegek).

Amennyiben szokatlan negatív hatásokat észlel, azonnal fejezze be a munkát, és forduljon orvoshoz.

FIGYELEM

A termék a 20V IXES sorozat része, és kizárólag ennek a sorozatnak az akkumulátoraival üzemeltethető. Az akkumulátorokat kizárólag a sorozat töltőkészülékeivel szabad feltölteni. Emellett vegye figyelembe a gyártó előírásait.

! FIGYELMEZTETÉS

Tartsa be a 20V IXES sorozatú akkumulátor és töltő használati útmutatójában található biztonsági előírásokat, valamint a töltésre és a helyes használatra vonatkozó utasításokat. A töltési folyamat részletes leírása és további információk ebben a külön használati útmutatóban találhatók.

6 Müszaki adatok

Akkumulátoros multifunkciós készülék	BC-MFH400-X
Névleges feszültség 40V (2x20V)
Szegélynyíró:
Vágási kör átmérője 380 mm
Damilvastagság 2x∅1,6 mm
Füszegélynyíró max. fordulatszáma	4000/5500/6200 min ^-1
Fükasza:
Átmérő 255 mm
Vágási kör átmérője 1,4 mm
Felvevő átmérője 25,4 mm
Fogszám 3
Fükasza max. fordulatszáma 4000/5500/6200 min ^-1
Sövénynyíró:
Vágási kör átmérője 24 mm
Pajzs szögbeállítása ° +90°/0°/-75° (165°)
Vágáshossz 390 mm
Sövénynyíró max. fordulatszáma 880/1100/1360 min ^-1
Teljes hossz 2,35 m
Magassági ágnyeső:
Vezetősín hossza 295 mm
Vágáshossz 254 mm
Vezetősín típusa AL10-39-507P
Fürész lánc osztása	3/8"/9,525 mm
Fürész lánc típusa	3/8.050-39
Meghajtótagok vastagsága	1,27 mm
Meghajtó fogaskerék	7x9,525 mm
Olajtartály térfogata	140 ml
Magassági ágnyeső vágási sebessége	12/15/18 m/s
Teljes hossz 2,15 m
Súly (akkumulátor nélkül)
Motoregység 3,37 kg
Szegélynyíró (előtét)	1,45 kg
Fükasza (előtét)	1,56 kg
Sövénynyíró (előtét) 2,17 kg
Magassági ágnyeső (előtét)	1,63 kg

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

FIGYELMEZTETÉS

A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zajszintje meghaladja a 85 dB értéket, akkor a közelben tartózkodó személyeknek megfelelő hallásvédőt kell viselniük.

A zaj és a vibráció értékeinek megállapítása az EN 62841-1 szabvány alapján történt.

Zaj jellemző értékei

Szegélynyíró:
L_pA hangnyomás	79,8 dB
L_wA hangteljesítményszint	91,7 dB
K_wA mérési bizonytalanság	1,92 dB
Fúkasza:
L_pA hangnyomás	98,4 dB
L_wA hangteljesítményszint	109,3 dB
K_wA mérési bizonytalanság	2,39 dB
Sövénynyíró:
L_pA hangnyomás	98,4 dB
L_wA hangteljesítményszint	109,3 dB
K_wA mérési bizonytalanság	2,39 dB
Magassági ágnyeső:
L_pA hangnyomás	98,4 dB
L_wA hangteljesítményszint	109,3 dB
K_wA mérési bizonytalanság	2,39 dB

Rezgésjellemzők (kéz-kar rezgés)

Fúnyíró A_hv	3,196 / 3,193 m/s ^2
Bozótvágó A_hv	1,687 / 3,196 m/s ^2
Sövénynyíró A_hv	1,776 / 1,568 m/s ^2
Gallyazó A_hv	1,854 / 1,738 m/s ^2
KpA mérési bizonytalanság	1,5 m/s ^2

A megadott teljes rezgési érték és zajkibocsátási érték mérése szabványos vizsgálati eljárással történt, és az adatok felhasználhatók az elektromos szerszám másik szerszámmal való összevetésére.

A megadott zajkibocsátási érték és teljes rezgési érték a terhelés előzetes becsléséhez is felhasználható.

FIGYELMEZTETÉS

A zajkibocsátási értékek és rezgéskibocsátási értékek az elektromos szerszám tényleges használata során eltérhetnek a megadott értékektől az elektromos szerszám alkalmazásának módjától függően, és különösen a megmunkálandó munkadarab jellege szerint.

Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

7 Kicsomagolás

FIGYELMEZTETÉS

A termék és a csomagolóanyag nem játékszer!

Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

- Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tartozékok szállítási sérüléseket. Az esetleges sérüléseket azonnal jelentse a terméket kiszállító szállítmányozónak. Utólagos reklamációkat nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a csomagolást.
• A használatba vétel előtt ismerkedjen meg a termékkel a kezelési útmutató alapján.
• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét.

8 Összeszerelés

! VESZÉLY

Sérülésveszély!

Ha nem teljesen összeszerelve használja a terméket, az súlyos sérüléseket okozhat.

– Ne használja a terméket, amíg azt nem szerelték össze teljesen.
- Minden használat előtt végezzen szemrevételezéses ellenőrzést, hogy megbizonyosodjon a termék hiánytalanságáról, illetve hogy nincsenek-e rajta sé- rült vagy elhasználódott alkatrészek. Az összes biz- tonsági és védőberendezés kifogástalan állapotban kell legyen.

! FIGYELMEZTETÉS

Sérülésveszély!

Az elektromos szerszámon végzett bármilyen munka elött (pl. karbantartás, szerszámcse re stb.), illetve annak szál-lítása vagy tárolása elött mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb vélet- len bekapcsolásakor sérülésveszély áll fenn.

! FIGYELMEZTETÉS

Mindig bizonyosodjon meg arról, hogy a cserélhető szerszám helyesen van beszerelve!

- Állítsa a terméket sík és vízszintes felületre.

Szükséges szerszám:

• Imbuszkulcs, 4 mm (A)
• Imbuszkulcs, 5 mm (B)
  • Villáskulcs 8/10 mm-es kulcsnyílással (C)
  • Szerelőkulcs (D)
  • Kereszthornyos / lapos csavarhúzó*

* = nem feltétlenül tartoznak a szállított elemek közé!

8.1 Elülső markolat (5) felszerelése (1-3. ábra)

Szerelje fel az első markolatot (5) a csőtengelyre (4):

1. Először oldja ki az M5-ös imbuszcsavarokat (5b), és távolítsa el a gumigyűrűt (5a) az elülső markolatról (5). Ehhez használja a 4 mm-es imbuszkulcsot (A).

2. Húzza rá a gumigyűrűt (5a) a csőtengelyre (4).

3. Helyezze fel a lábvédőt (6) alul a gumigyűrűre (5a). Ügyeljen arra, hogy a gumigyűrű (5a) alul a lábvédőn (6) kialakított bemarásba kerüljön.
4. Helyezze fel az elülső markolatot (5) felülről a gumi-gyűrüre (5a), hogy a lábvédő (6) és az elülső markolat (5) csavarfuratai fedésbe kerüljenek egymással.
5. Rögzítse az elülső markolatot (5) a négy darab M5-ös imbuszcsavarral (5b). Használja a 4 mm-es imbuszkulcsot (A). Ügyeljen arra, hogy a lábvédőt (6) balra nézve (a kezelő felé) szerelje fel.

8.2 Szerelje fel a védőburkolatokat (21/24) (1, 4. ábra)

! VESZÉLY

Sérülésveszély!

Ha nem teljesen összeszerelve használja a terméket, az súlyos sérüléseket okozhat.

– Ne használja a terméket, amíg azt nem szerelték össze teljesen.
- Minden használat előtt végezzen szemrevételezéses ellenőrzést, hogy megbizonyosodjon a termék hiánytalanságáról, illetve hogy nincsenek-e rajta sérült vagy elhasználódott alkatrészek. Az összes biztonsági és védőberendezés kifogástalan állapotban kell legyen.

1. Helyezze fel mindkét védőburkolatot (21/24) az elülső csőtengelyen (20) erre a célra kialakított tartóra.
2. Rögzítse mindkét védőburkolatot (21/24) a két M6-os imbuszcsavarral (20a). Ehhez használja az 5 mm-es imbuszkulcsot (B).

8.3 Az orsókazetta (23) felszerelése / leszerelése (1, 5-7. ábra)

A fükasza / szegélynyíró elülső csötengelye (20) az orsó-kazettával (23) szegélynyíróként használható.

1. Szerelje le az M10-es anyát (31) és a burkolatot (30) a befogó orsóról (33). Figyelem balos menet! Ehhez használja a szerelőkulcsot (D).
2. Az M10-es anyára (31) és a burkolatra (30) nincs szükség az orsókazetta (23) felszereléséhez. A belső karima (34) és a rugós alátét (32) a befogó or- són (33) marad.
3. Tartsa meg a belső karimát (34) a külső karima (35) révén az 5 mm-es imbuszkulccsal (B).
4. Fordítsa el az orsókazettát (23) a befogó orsón (33) az óramutató járásával ellentétes irányban, és rögzít-se ily módon az orsókazettát (23) a befogó orsón (33) kézi erővel.
5. Az orsókazetta (23) leszerelése fordított sorrendben történik.

Vegye figyelembe, hogy az orsókazetta (23) forgásirányának meg kell egyeznie a védőburkolaton (21) látható nyíl irányával (4. ábra).

8.4 A vágókés (25) felszerelése / leszerelése (1, 8. 9. ábra)

A fűkasza / szegélynyíró elülső csötengelye (20) a vágókéssel (25) fűkaszaként használható.

1. Szerelje le az M10-es anyát (31), a burkolatot (30) és a rugós alátétet (32) a befogó orsóról (33). Figyelem balos menet! Ehhez használja a szerelőkulcsot (D).
2. A belső karima (34) a befogó orsón (33) marad.
3. Helyezze a vágókést (25) a belső karimára (34). Vegye figyelembe, hogy a vágókés (25) forgásirányának meg kell egyeznie a védőburkolaton (21) látható nyíl irányával (4. ábra).
4. Ezután tolja rá a rugós alátétet (32) és a burkolatot (30) a befogó orsóra (33).
5. Rögzítse a vágókést (25) az M10-es anyával (31).
6. Húzza meg az M10-es anyát (31) a szerelőkulccsal (D). Ehhez tartsa meg a belső karimát (34) a külső karima (35) révén az 5 mm-es imbuszkulccsal (B).
7. Távolítsa el a késvédőt (27) a vágókésröl (25).
8. A vágókés (25) leszerelése fordított sorrendben történik.

8.5 A láncfűrész-lap (14) és a fűrészlánc (15) felszerelése (1, 10-13. ábra)

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

FIGYELEM

A tompa kések túlterhelik a terméket! Ne használja a terméket hibás vagy nagyon elhasználódott vágóberendezéssel.

Megjegyzések:

• Az új fűrészlánc nyúlik, és azt gyakran után kell feszíteni. Rendszeresen, minden egyes vágás után ellenőrizze a lánc feszességét, és állítson utána.
• Csak olyan fürészlancot és vezetőlapot használjon, melyek ehhez a termékhez készültek.

VIGYÁZAT

A rosszul összeszerelt fürész lánc miatt a termék vágási tulajdonságai kiszámíthatatlanná válhatnak!

A fűrészlanclánc összeszerelésénél ügyeljen az előírt forgásirányra!

1. A lánckerék burkolatának (37) eltávolításához forgassa el a rögzítőanyát (36) az óramutató járásával ellentétes irányban. Ehhez használja a 8/10 mm-es kulcsnyílású villáskulcsot (C).
2. A láncfeszesség meglazításához forgassa el a láncfeszítő csavart (38) az óramutató járásával ellentétet irányban. Ehhez használja a szerelőkulcsot (D).

3. Úgy terítse ki egy hurokban a fűrészláncot (15), hogy a vágóélek az óramutató járásával megegyező irányba mutassanak. A fűrészlánc (15) beigazítása során kövesse a lánckerék (41) fölött elhelyezett ábrákat (nyilakat).

4. Helyezze a fürész láncot (15) a láncfűrész lapjának (14) hornyába.

5. Vezesse körbe a fűrészláncot (15) a lánckerék (41) körül, és ellenőrizze a fűrészlánc (15) beigazítását. Közben ügyeljen arra, hogy a fűrészlánc (15) fogai biztosan belekapaszkodjanak a lánckerékbe (41).
6. Helyezze fel a láncfűrész lapját (14) a vezetőcsapra (39) és a láncfeszítő csapra (40). A vezetőcsapnak (39) a hosszúkás furatban, míg a láncfeszítő csapnak (40) a láncfűrész lapjának (14) alsó furatában kell lennie.
7. Tegye vissza a lánckerék burkolatát (37).
8. Húzza meg kézi erővel a rögzítőanyát (36) az óramutató járásával megegyező irányba forgatva.
9. Ellenőrizze még egyszer a fűrészlánc (15) illeszkedését, és feszítse meg a fűrészláncot a 8.6 alatt leírtak szerint.

Megjegyzés:

A rögzítőanyát csak azután húzza meg véglegesen, hogy beállította a láncfeszességet.

8.6 A fűrész lánc (15) megfeszítése (1, 10, 13, 14. ábra)

FIGYELMEZTETÉS

Ha leugrik a fűrészlánc, az sérülésveszélyt jelent!

Ha a fürészlánc nincs rendesen megfeszítve, akkor üzem közben leugorhat, és sérüléseket okozhat.

– Ellenőrizze gyakran a fűrészlánc feszességét.
– A lánc feszessége túl csekély, ha a hajtószemek kilépnek a horonyból a vezetősín alsó oldalán.
– Ha túl csekély a lánc feszessége, feszítse után szakszerűen a fűrészláncot.

1. Oldja ki a rögzítőanyát (36) néhány fordulatnyit a 8/10mm-es kulcsnyílású villáskulccsal (C).
2. Állítsa be a láncfeszességet a láncfeszítő csavarral (38).

Ehhez használja a szerelőkulcsot (D).

– Az óramutató járásával megegyező irányban – nő a láncfeszesség
– Az óramutató járásával ellentétes irányban – csökken a láncfeszesség

A fűrészlánc (15) nem lóghat be, de a láncfűrész lapjának (14) közepénél 1 - 2 milliméternyire elhúzható kell legyen a láncfűrész lapjától (14).

1. Forgassa el kézzel a fűrészláncot (15), így ellenőrizve, hogy kifogástalan-e a futása. Szabadon kell siklania a láncfűrész lapján (14).
2. Húzza meg ismét a rögzítőanyát (36).

A fűrészlánc feszessége akkor megfelelő, az nem lóg rá a láncfűrészlapra, és kesztyűs kézzel teljesen körbe lehet forgatni. Ha a fűrészláncot 9 N (kb. 1 kg) húzóerővel húzza, a fűrészlánc és a láncfűrészlap legfeljebb 2 mm távolságra lehet egymástól.

Megjegyzés:

• Az új lánc feszességét néhány perc munka után elle-nőrizni kell, és után kell állítani.

• A fürész lánc feszítését tiszta helyen érdemes végezni, ahol nincs fürészpor és egyéb szennyeződés.

• A fűrészlánc helyes feszessége a felhasználó biztonságát szolgálja, valamint csökkenti, illetve megakadályozza a lánc kopását és károsodását.

• Javasoljuk a felhasználónak, hogy az első munkakezdés előtt ellenőrizze a lánc feszességét. A fürészlánc feszessége akkor megfelelő, ha a lap alsó oldalán nem lóg be, és kesztyűs kézzel teljesen körbe lehet forgatni.

FIGYELEM

A fűrésszel végzett munka során a fűrészlánc felhevül, és ennek következtében némileg kitágul. Ezzel az „utánnyúl-ással” különösen új fűrészláncnál kell számolni.

9 Üzembe helyezés előtt

9.1 Fürészlancolaj betöltése (1, 14. ábra)

FIGYELEM

A termék károsodása!

Ha a terméket olaj nélkül vagy kevés olajjal, illetve fá- radt olajjal üzemelteti, az a termék károsodását okoz- hatja.

– Üzembe helyezés előtt töltsön be olajat. A termékben kiszállításkor nincs olaj.
– Ne használjon használt olajat!
– Ellenőrizze az olajszintet minden alkalommal, amikor kicseréli az akkumulátort.

FIGYELEM

Környezeti károk!

A kifolyó olaj maradandóan beszennyezheti a környezetet. A folyadék erősen mérgező, és gyorsan vízszenynyezést okozhat.

– Az olajat csak sík és szilárd felületen töltse be/eressze le.
– Használjon betöltő csonkot vagy tölcsért.
– A leeresztett olajat fogja fel megfelelő edényben.
– A kifröccsent olajat azonnal törölje fel alaposan, és ártalmatlanítsa a rongyot a helyben érvényes előírá-sok szerint.
– Ártalmatlanítsa az olajat a helyben érvényes előírá- sok szerint.

A lánc feszessége és a lánc kenése jelentősen befolyásolja a fűrészlánc élettartamát.

A fürészlánc kenését üzem közben automatikusan végzi a termék. A fürészlánc kellő kenéséhez mindig elegendő fürészláncolajnak kell lennie az olajtartályban. Rendszeres időközönként ellenőrizze az olajtartályban maradt olaj mennyiségét.

Megjegyzések:

* = nem tartozik a szállított elemek közé!
- A fedél egy biztosító alátéttel van ellátva.
- Csak környezetbarát minőségi lánckenő olajat* (a RAL-UZ 48 szerint) töltsön a láncfűrészbe.
- A termék bekapcsolása előtt győződjön meg arról, hogy az olajtartály kupakja a helyén van és le van zárva.

1. Nyissa ki az olajtartályt (16). Ehhez csavarja le az olajtartály (16) fedelét az óramutató járásával ellentétes irányban.
2. Az olaj szivárgásának megakadályozása érdekében használjon tölcsért*.
3. Óvatosan töltse be a lánckenő olajat. Az olajtartály töltési mennyisége: max. 100 ml.
4. Csavarja fel az olajtartály fedelét (16) az óramutató járásával egyező irányban az olajtartály (16) lezárásához.
5. Az esetleg kifröccsent olajat azonnal itassa fel alaposan, és a rongyot* a helyben érvényes előírások szerint ártalmatlanítsa.
6. A fürészlánc kenésének ellenőrzéséhez tartsa a terméket a fürészlánccal együtt egy papírlap fölé, majd néhány másodpercig működtesse teljes gázzal. A papíron észrevehető, hogy működik-e a lánckenés.

9.2 Az elülső csötengely (13/17/20) felszerelése (1, 15. ábra)

1. Vegye le a védőkupakot a választott elülső csöten-gelyröl (13/17/20).
2. Oldja ki a csillagmarkolatot (8).
3. Húzza ki a reteszelést (7), és forgassa el ütközésig jobbra vagy balra.
4. Tolja rá a választott elülső csőtengelyt (13/17/20) a csőtengelyre (4). Ügyeljen arra, hogy a furat fedésbe kerüljön a reteszeléssel (7).
5. Könnyed forgató mozdulatokkal forgassa el az elülső csötengelyt (13/17/20), míg az elülső csötengely (13/17/20) ütközésig a csötengely ütközójébe (4) nem kerül.
6. Forgassa a reteszelést (7) a kiindulási helyzetébe. A reteszelés (7) hallhatóan a helyére pattan.
7. Rögzítse az elülső csőtengelyt (13/17/20) a csillag-markolattal (8).

9.3 A tartóheveder (29) felszerelése (16-18. ábra)

Megjegyzések:

A terméket csak a tartóhevederrel együtt szabad használni.

Először egyensúlyozza ki a terméket kikapcsolt állapotban.

1. Tegye rá a tartóhevedert (29).
2. Állítsa be a heveder hosszát úgy, hogy a karabinerhorog (43) kb. egy tenyérnyivel a jobb csípője alatt legyen.
3. Akassza be a karabinerhorgot (43) a tartógyürübe (9).
4. Hagyja kilengeni a terméket.

Megjegyzések:

A termékre felszerelt cserélhető szerszámnak normál munkaállásban éppen érintenie kell a talajt.

Vészhelyzetben meghúzható a tartóheveder (29) biztosítónyelve (44). Ilyenkor a termék ekkor azonnal leválik a tartóhevederről (29), és a földre esik.

FIGYELMEZTETÉS

Minden üzembe helyezés előtt ellenőrizze a biztosítónyelvet!

9.4 Akkumulátorok (1) behelyezése/ kivétele az akkumulátor tartójába (46) (19. ábra)

VIGYÁZAT

Sérülésveszély!

Csak akkor helyezze be az akkumulátort, ha az akku- mulátoros szerszámot már felkészítette a használatra.

Akkumulátor behelyezése

1. Csúsztassa az akkumulátort (1) az akkutartóba (46). Az akkumulátorok (1) hallhatóan reteszelődnek.

Az akkumulátor kivétele

1. Nyomja meg az akkumulátor (1) kioldógombját (45), és húzza ki az akkumulátorokat (1) akkumulátor-tartókból (46).

9.4.1 Töltöttségi állapot kijelzése (12) (20. ábra)

Az akkumulátor töltöttségi állapotának kijelzője (12) az akkumulátor (1) töltöttségi állapotát jelzi.

Az akkumulátor töltöttségi állapotát a megfelelő LED-es lámpák kigyulladása jelzi.

1. Nyomja meg a töltöttségi állapot kijelző (12) gombját a töltöttségi állapot ellenőrzéséhez.

3 LED világít Az akkumulátor teljesen fel van töltve

2 LED világít Az akkumulátor részben fel van töltve

1 LED világít Az akkumulátort fel kell tölteni

10 Kezelés

FIGYELEM

Mielött üzembe helyezné a terméket, feltétlenül sze- relje össze teljesen!

FIGYELMEZTETÉS

Sérülésveszély!

A be-/kikapcsoló kart és a biztonsági kapcsolót nem szabad rögzíteni!

– Ne dolgozzon a termékkel, ha a kapcsoló megsérült. A be-/kikapcsolónak és a biztonsági kapcsolónak a termék elengedése után ki kell kapcsolnia.

- Minden használat előtt győződjön meg arról, hogy a berendezés működőképes-e.

FIGYELMEZTETÉS

Áramütés és a termék károsodása lehetséges!

A vágás során a feszültség alatt álló vezetékkel történő érintkezés áramütést okozhat. Az idegen tárgyak bevágása a késgerenda sérülését okozhatja.

– Vágás előtt vizsgálja át a sövényeket és bokrokat rejtett tárgyak, például feszültség alatt álló vezetékek, drótkerítés és növénytartók után kutatva

FIGYELEM

Ügyeljen rá, hogy a környezeti hömérséklet munkavégzés közben ne haladja meg az 50 °C-t és ne süllyedjen -20 °C alá.

FIGYELEM

A termék a 20V IXES sorozat része, és kizárólag ennek a sorozatnak az akkumulátoraival üzemeltethető. Az akkumulátorokat kizárólag a sorozat töltőkészülékeivel szabad feltölteni. Emellett vegye figyelembe a gyártó előírásait.

VESZÉLY

Sérülésveszély!

Ha megszorul a termék, ne próbálja erővel eltávolítani a terméket.

- Állítsa le a motort.

– A termék kiszabadításához használjon emelőkart vagy éket.

FIGYELMEZTETÉS

Rendszeresen, minden üzembe helyezés előtt elle- nőrizze a védőberendezéseket. A meghibásodott védő- berendezések sérüléshez vezethetnek!

10.1 A termék be-/kikapcsolása (1. ábra)

FIGYELMEZTETÉS

Sérülésveszély visszacsapás miatt!

– Soha ne használja a terméket egy kézzel!

Megjegyzések:

A be-/kikapcsolóval a fordulatszám fokozatmentesen szabályozható. Minél jobban benyomja a be-/kikapcsolót (9), annál magasabb lesz a fordulatszám.

A bekapcsolás előtt ügyeljen arra, hogy a termék ne érintkezzen semmilyen tárggyal.

Fükasza (20) használatakor:

1. Távolítsa el a szállítási védőelemet (26) a vágókésról (25).

Sövénynyíró (17) használatakor:

1. Húzza le a késvédőt (27) a késgerendáról (19).

Magassági ágnyeső (13) használatakor:

1. Ellenőrizze, hogy van-e fűrészláncolaj az olajtartályban (16).

2. Töltsön be a fűrészlánc-olajat, mielőtt az olajtartály (16) kiürülne, a 9.1 fejezetben leírtak szerint.

3. Húzza le a lap- és láncvédőt (28) a fűrészlánc lapjáról (14).

A fordulatszám működés közben is változtatható.

A sebesség 3 választható fokozatba állítható:

Lassú	Közepes	Gyors

Bekapcsolás

1. Nyomja addig a főkapcsolót (10), míg ki nem gyullad a LED.
2. Válassza ki a beállítandó sebességet.
3. Tartsa a terméket a bal kezével az elülső markolatnál (5), jobb kezével pedig a hátsó markolatnál (2) fogva. Ujjai szorosan zárják körbe a láncfűrész fogantyúit (2, 5).
4. Fogja át a bekapcsoló reteszt (11) a hátsó markolaton (2).
5. Tartsa nyomva a bekapcsolási reteszt (11).
6. A termék bekapcsolásához nyomja meg a be-/kikapcsolót (3) a hüvelykujjával.

Megjegyzések:

Az termék beindítása után nem szükséges a bekapcsoló reteszt továbbra is nyomva tartani. A bekapcsoló retesz arra szolgál, hogy megakadályozza a termék véletlen beindítását.

Ha nem használja a terméket, a LED a főkapcsolón to-vábbi 1 percig világít. A termék ezt követően automatikusan kikapcsol.

Kikapcsolás

1. Kikapcsoláshoz engedje el a be-/kikapcsolót (3).
2. Nyomja addig a fökapcsolót (10), míg ki nem alszik a LED.
3. A termékkel végzett munka befejeztével mindig helyezze fel a tartozékként mellékelt szállítási biztosítóe- lemet (26), valamint a lap- és láncvédőt (28), illetve a késvédőt (27).

10.2 Túlterhelés elleni védelem

Az akkumulátormotor túlterhelés esetén magától lekapcsol. Ha lehült (ennek időtartama változó), a termék ismét bekapcsolható.

11 Munkavégzési utasítások

! VESZÉLY

Sérülésveszély!

Ez a szakasz a termékkel végzett munka során alkalmazandó alapvető vágástechnikát taglalja.

Az itt megadott információk nem helyettesítik a szakemberek sokéves képzését és tapasztalatát.

Kerüljön minden olyan munkavégzést, amelyhez nincs megfelelő szaktudása!

A termék felelőtlen használatának súlyos sérülés, akár halál lehet a következménye!

VIGYÁZAT

Kikapcsolás után a termék tovább működik. Várja meg, hogy a termék teljesen leálljon.

Megjegyzések:

A bekapcsolás előtt ügyeljen arra, hogy a termék ne érintkezzen semmilyen tárggyal.

A termék használata során elkerülhetetlen bizonyos mértékű zajterhelés. Halassza a zajos munkát engedélyezett és arra kijelölt időpontra. Szükség esetén tartsa be a pihenőidőket.

A cserélhető szerszámmal csak szabad és sík felületen dolgozzon.

Alaposan ellenőrizze a levágandó területet, és távolítson el minden idegen tárgyat.

Kerülje, hogy a szerszám könek, fémnek vagy egyéb akadálynak ütközzön.

A cserélhető szerszám megsérülhet, és fennáll a vissza-csapás veszélye.

• Viselje az előírt védőfelszerelést.
• Ügyeljen arra, hogy más személyek biztonságos távolságban legyenek a munkaterülettől. A munkaterületre belépő minden személynek egyéni vé-dőeszközöket kell viselni. A munkadarab törött darabjai vagy a törött cserélhető szerszámok szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.
• Ha idegen testhez ért, azonnal kapcsolja ki a terméket és vegye ki az akkumulátort. Vizsgálja át a terméket, nem sérült-e valahol, és végezze el a szükséges javításokat, mielőtt újra beindítja, és dolgozni kezd a termékkel. Ha a termék a szokatlanul erősen rázkódni kezd, azonnal meg kell vizsgálni.
• Az elektromos szerszámot a szigetelt markolatoknál fogja olyan munkálatok közben, amelyek során a használt szerszám rejtett áramvezetékekhez érhet hozzá. A feszültség alatt álló vezetékkel való érintkezés a készülék fémből készült alkatrészeit is feszültség alá helyezheti, és ez áramütéshez vezethet.
• A terméket tilos viharban használni - villámcsapás veszélye!
• Minden használat előtt ellenőrizze a termék nyilvánvaló hiányosságait, pl. a laza, kopott vagy sérült alkatrészeket.
• Kapcsolja be a terméket, és csak ezután közelítse meg a feldolgozandó anyagot.
• Ne fejtsen ki túlzott nyomást a termékre. Hagyja, hogy a termék végezze a munkát.
• Munkavégzés során a terméket mindig két kézzel, szorosan tartsa. Ügyeljen a biztos állásra.
• Kerülje a rendellenes testtartást.
• Ellenőrizze, hogy a tartóheveder kényelmes állásban van-e, amely megkönnyíti a termék hordozását.

11.1 Fűkasza/szegélynyíró

FIGYELEM

A termékkel való munkavégzéshez az összes védőburkolat fel kell legyen szerelve!

Megjegyzés:

Rendszeresen ellenőrizze a nájlondamilt, hogy nem sé- rült-e meg, és hogy a vágódamilnak a damilvágó által meghatározott a hossza.

• Ne tartsa ferdén a cserélhető szerszámot.
• A füvet akkor a legjobb vágni, ha az száraz és nem túl magas.
• Ne érjen a nem mozdítható akadályokhoz (kövek, falak, léckerítések stb.).
• Ne használja a terméket bozót vagy aljnövényzet irtására.
• Müszaki okok miatt munka közben nedves fü és gyomnövények tekeredhetnek a hajtótengely köré a védőburkolat (21) alatt. Ezeket távolítsa el, különben a motor a nagy súrlódás miatt túlmelegszik (21. ábra).

11.1.1 Vágódamil meghosszabbítása (1, 22, 31. ábra)

A szegélynyírót feltöltött damilorsóval (48) szállítjuk.

A szál munka közben elhasználódik.

Új damil betöltéséhez nyomja a damilorsón (48) lévő kioldót (47) erősen a talajra, miközben jár a motor.

Ha eleinte a damil hosszabb, mint amit a vágási kör meghatároz, azt a damilvágó (22) automatikusan a megfelelő hosszra vágja vissza.

Megjegyzések:

Rendszeresen ellenőrizze a nájlondamilt, hogy nem sé- rült-e meg, és hogy a vágódamilnak a damilvágó által meghatározott a hossza.

Ha nem látható a damil vége:

1. Cserélje ki a damilorsót (48) a 13.1.1 szakaszban leírtak szerint.

11.1.2 Fünyírás (23. ábra)

1. A terméket jobbra és balra elfordítva nyírja le a füvet.
2. Vágjon lassan, vágás közben tartsa a terméket kb. 30°-kal előre döntve.
3. A hosszú füvet rétegesen vágja fentröl lefelé haladva.

11.2 Sövénynyíró

11.2.1 Szögbeállítás (1, 24-26. ábra)

FIGYELMEZTETÉS

Kapcsolja ki a terméket, és vegye ki az akku- mulátort!

A sövénynyíró (17) dőlése a késes fej megdöntésével +90° és -75° között állítható be a munkavégzési viszonyoknak megfelelően.
1. Nyomja meg mindkét kireteszelő kart (49) a markola- ton (18), és állítsa be a kívánt helyzetet.
2. Ehhez használja a markolatot (18).
3. Engedje fel mindkét kireteszelő kart (49), míg bekat- tannak a fogazatba.
4. Üzembe helyezés előtt ellenőrizze, hogy a kireteszelő kar (49) megfelelően bekattant-e.

FIGYELEM

A cserélhető szerszám csak akkor használható, ha mindkét kireteszelő kar reteszelve van!

11.2.2 Vágási technikák

• Először a vastag ágakat vágja ki egy gallyazókéssel.
• A kétoldalú késgerenda lehetővé teszi a vágást mindkét irányban vagy lengő mozgással egyik oldal felöl a másik oldal felé.
• Függőleges vágás esetén a terméket mozgassa egyenletesen függőlegesen előrefelé, vagy ívelt mozgással felfelé és lefelé.
• Vízszintes vágás esetén a terméket mozgassa sarlószerűen a sövény szegélyéig, így a levágott ágak a talajra hullanak.
• Hosszú, egyenes sorok tartásához ajánlott zsinórokat kifeszíteni.

11.2.3 Díszsövények vágása

Ajánlatos a sövényeket trapéz alakúra vágni az alsó ágak felkopaszodásának megakadályozása érdekében. Ez megfelel a növény természetes fejlődésének és lehetővé teszi a sövény optimális növekedését. Vágáskor csak az új hajtásokat kell levágni, így kialakul egy tömör ághálózat és egy nagyszerű megjelenés.

• Először mindig egy sövény oldalait vágja le. Ehhez mozgassa a terméket a növekedési iránynak megfelelően alulról felfelé. Ha felülröl lefelé vág, akkor a vékonyabb ágak kifelé mozdulnak, így vékonyabb helyek vagy lyukak alakulhatnak ki.
• Azután izlés szerint vágja le a felső szegélyt egyenesre, tető alakúra vagy kerekre.
• Még a fiatal növényeket is vágja a kívánt formára. A fő hajtásnak sértetlennek kell maradnia addig, amíg a sövény el nem éri a kívánt magasságot. Minden más hajtás visszavágható a feléig.

11.2.4 Vágás a megfelelő időben

• Lombos sövény: június és október
• Tűlevelű sövény: április és augusztus
- gyorsan növő sövény: májustól kb. 6 hetente

Ügyeljen a sövényben költő madarakra. Ebben az esetben halassza el a sövény megnyírását, vagy hagyja ki azt a részt.

11.3 Magassági ágnyeső

VESZÉLY

Sérülésveszély!

Ha megszorul a termék, ne próbálja erővel eltávolítani a terméket.

• Állítsa le a motort.
  – A termék kiszabadításához használjon emelőkart vagy éket.

VESZÉLY

Ügyeljen a lehulló ágakra, és ne botoljon meg.

• A fürészláncnak el kell érnie a maximális sebességét, mielőtt megkezdené vele a fürészelést.
• Jobban tudja uralni a terméket, ha a lap alsó élével fűrészel (húzó lánccal).
• Az átvágáskor vagy azt követően a fürészláncnak nem szabad sem a talajhoz, sem más tárgyhoz érnie.
• Ügyeljen rá, hogy a fűrész lánc ne szoruljon meg a fűrészelt vágatban. Az ágat ne törje le és ne szakítsa le.
• Tartsa be a visszacsapás elleni óvintézkedéseket (lásd a biztonsági utasításokat).
• A lefelé lógó ágakat úgy távolítsa el, hogy a vágást az ág fölött ejti.
• Az elágazó ágakat egyesével kell rövidebbre vágni.

11.3.1 A fűrész lánc automatikus kenése (1, 14. ábra)

Töltse fel az olajtartályt (16) a 9.1 szakaszban leírtak sze- rint.

Az olajmennyiséget a szabályozó csavarral (42) lehet csökkenteni vagy növelni.

Ehhez használja a szerelőkulcsot (D).

• Az óra járásával megegyező irányban - az olajmennyiség csökken (-)
• Az óra járásával ellentétes irányban - az olajmennyiség nő (+)

11.3.2 Vágási technikák

FIGYELMEZTETÉS

Soha ne álljon közvetlenül az alá az ág alá, amelyet fűrészelni szeretne!

Nagyon nagy annak a veszélye, hogy az ág váratlanul a kezelőre zuhan.

Általánosságban azt javasoljuk, tartsa a terméket 60°-os szögben az ághoz képest.

A vágási művelet során tartsa a terméket jó erősen mindkét kezével, és mindig ügyeljen az egyensúlyi helyzetre, illetve arra, hogy biztosan álljon a lábán.

Kisebb ágak lefűrészelése (27. ábra):

Helyezze a fürész ütközőfelületét az ágra, mert ezzel elkerülhető, hogy a vágás megkezdésekor ugrálni kezdjen a fürész. Vezesse át a fürészt az ágon enyhe nyomást ki-fejtve felülröl lefelé.

Ügyeljen arra, hogy az ág túl hamar letörhet, ha rosszul becsülte fel a méretét és a súlyát.

Nagyobb ágak lefűrészelése (28. ábra):

Nagyobb ágaknál az ellenőrizhető lefűrészeléshez először ejtsen tehermentesítő vágást. Ehhez vágjon bemetszést az ág alsó harmadán (a fűrészlap felső oldalával). Ezután fűrészeljen fentről lefelé (a fűrészlap alsó oldalával) az első vágáshoz.

Lefürészelés részdarabokban (29. ábra):

A nagyobb vagy hosszabb ágakat szakaszonként vágja le, hogy kiszámítható legyen, hova esnek.

• Először a fa alsó ágait fűrészelje le, mert ezzel megkönnyíti a levágandó ágak leesését.
• A vágás befejezésével hirtelen nagyobb súllyal nehezedik a fűrész a kezelőre, mivel már nem tartják az ágak. Fennáll annak a veszélye, hogy elveszíti az el-lenőrzést a termék fölött.
• A beszorulást elkerülendő úgy húzza ki a fűrészt a vágásból, hogy még jár a fűreszlánc.
• Ne fürészeljen a cserélhető szerszám csúcsával.
• Ne vágjon bele az ág kidudorodó tövébe, mert ez gátolja a fa sebének gyógyulását.

11.4 Használat után

• Mielött letenné a terméket, mindig kapcsolja ki, és várja meg, amíg a termék megáll.
  • Távolítsa el az akkumulátorokat.
• A termékkel végzett munka befejeztével mindig helyezze fel a tartozékként mellékelt lap- és láncvédőt, illetve a késvédőt.
• Hagyja lehülni a terméket.

12 Tisztítás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen kezelési útmutató nem ismertet, végeztesse el szakmühelyben. Csak eredeti pótalkatrészeket használjon.

Balesetveszély áll fenn! A karbantartási és tisztítási munkákat alapszabály szerint kivett akkumulátorral hajtsa végre.

Sérülésveszély áll fenn! Karbantartási és tisz-títási munkálatok előtt mindig hagyja lehűlni a terméket. A motor elemei forrók.

Sérülésveszély és égési sérülések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– Vegye ki az akkumulátort.
– Hagyja kihülni a terméket.
– Távolítsa el a cserélhető szerszámot.

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

1. Várja meg, míg mindig mozgó rész teljesen leáll.
2. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
3. A fogantyúkat és a megfogási felületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és megfogási felületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését, illetve hogy megőrizze fölötte az uralmát előre nem látható helyzetekben.
4. Szükség esetén tisztítsa meg a markolatokat is nedves, szappanos vízben kiöblített ronggyal.
5. A terméket a tisztításhoz semmi esetre se merítse vízbe vagy más folyadékba.
6. Soha ne permetezze le vízzel a terméket.
7. A védőberendezéseket, levegőnyilásokat és a motor-házat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Dörzsölje le a terméket tiszta ronggyal*, vagy fúvassa ki alacsony nyomású sűrített* levegővel. Azt javasoljuk, hogy a terméket minden használat után rögtön tisztítsa meg.
8. A szellőzőnyílásoknak mindig szabadon átjárhatónak kell lenniük.
9. Ne használjon tisztító- vagy oldószereket; ezek kikezdhetik a termék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.

12.1 Sövénynyíró

1. Minden használat után olajos ruhával tisztítsa meg a késgerendát.
2. Minden használat után olajozza be a késgerendát egy olajos kannával vagy spray-vel.

12.2 Magassági ágnyeső

1. A fűrészlánc tisztításához ecsetet vagy kézi kefét használjon, és ne használjon folyadékot.
2. Tisztítsa meg a láncfűrész lapjának hornyát ecset vagy sürített levegő segítségével.
3. Tisztítsa meg a lánckereket.

13 Karbantartás

FIGYELMEZTETÉS

Azokat a javítási és karbantartási munkálatokat, melyeket a jelen kezelési útmutató nem ismertet, végeztesse el szakmühelyben. Csak eredeti pótalkatrészeket használjon.

Balesetveszély áll fenn! A karbantartási és tisztítási munkákat alapszabály szerint kivett akkumulátorral hajtsa végre.

Sérülésveszély áll fenn! Karbantartási és tisz-títási munkálatok előtt mindig hagyja lehülni a terméket. A motor elemei forrók.

Sérülésveszély és égési sérülések veszélye áll fenn!

A termék váratlanul beindulhat, ami sérülést okozhat.

– Vegye ki az akkumulátort.
– Hagyja kihülni a terméket.
– Távolítsa el a cserélhető szerszámot.

• Minden használat előtt ellenőrizze a termék nyilvánvaló hiányosságait, pl. a laza, kopott vagy sérült alkatrészeket.
• Ellenőrizze a burkolatok és biztonsági berendezések épségét és helyes elhelyezkedését. Adott esetben cserélje ki őket.
• A termék biztonsági szintjének és teljesítményének változatlan biztosításához rendszeres, gondos javítás szükséges.
• Állítsa a terméket sík, egyenes felületre.
• Soha ne permetezze le vízzel a terméket.
• Az elkopott vagy sérült alkatrészeket biztonsági okokból cserélje ki.
• Azokat a munkálatokat, melyeket nem ismertet ez a kezelési útmutató, csak illetékes szakműhelyben szabad elvégeztetni.

Megjegyzések:

Gondosan tartsa karban a terméket. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek és nem szorulnak-e, illetve nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének a termék működésére. A termék használata előtt javíttassa meg a sérült alkatrészeket.

13.1 Fűkasza/szegélynyíró

13.1.1 A damilorsó (48) cseréje (1, 30-34. ábra)

1. Szerelje le az orsókazettát (23) az 8.3 szakaszban leírtak szerint.

2. Nyissa ki az orsókazettát (23) oly módon, hogy mind-két reteszelést (52) egyszerre erösen összenyomja az orsókazettán (23).

3. Vegye le az orsókazetta (23) fedelét (51) a nyomórugóval (54) együtt, majd vegye ki a damilorsót (48).

4. Húzza ki a damilorsó (48) damilvégét a damilkiengedő nyílásokból (55).
5. Távolítsa el a damil maradékát az orsókazettából (23).
6. Fogja meg az új damilorsót (48) és mindkét szálból húzzon ki 10 cm-t.
7. Szorítsa be mindkét szálat a damilorsón (48) velük szemben kialakitott hornyokba (55) (33. ábra).
8. Helyezze be az új damilorsót (48) az orsókazettába (23). Behelyezés után a damilorsó (48) azon oldalának kell láthatónak lennie, amelyen nyilakkal van megadva a futásirány.
9. A damilorsót (48) úgy kell behelyezni, hogy a damilorsón (48) kialakított hornyok (55) illeszkedjenek a damilkiengedő nyílásokkal (54), mert ez teszi lehetővé a damil egyszerű befűzését.
10. Vezesse be mindkét damilt a hozzájuk tartozó damilkiengedő nyilásokba (54).
11. Forgassa el kissé a damilorsót (48) oda-vissza, míg a damilorsó (48) reteszelő fogai bele nem csúsznak az orsókazetta (23) reteszelő fogaiba. Ez megakadályozza a nem kívánt elállítódást.
12. Helyezze vissza a fedelet (51) a nyomórugóval (53) együtt az orsókazettába (23). Ügyeljen rá, hogy a kireteszelések (52) a fedélen (51) ennek során pontosan az orsókazetta (23) bemarásai-ba illeszkedjenek. Jól hallhatóan reteszelődnek be.

Megjegyzések:

Új damil betöltéséhez nyomja a damilorsón (48) lévő kioldót (47) erősen a talajra, miközben jár a motor (22. ábra).

Ha eleinte a damil hosszabb, mint amit a vágási kör meghatároz, azt a damilvágó (22) automatikusan a megfelelő hosszra vágja vissza.

13.1.2 Damil cseréje a damilorsóban (48) (30-34. ábra)

Másik lehetőségként le lehet cserélni a damilorsó damilját is.

1. Szerelje le a z orsókazettát (23) az 8.3 szakaszban leírtak szerint.
2. Nyissa ki az orsókazettát (23) oly módon, hogy mind-két reteszelést (52) egyszerre erősen összenyomja az orsókazettán (23).
3. Vegye le az orsókazetta (23) fedelét (51) a nyomórugóval (53) együtt, majd vegye ki a damilorsót (48).
4. Húzza ki a damilorsó (48) damilvégeit a damilkienge-dő nyílásokból (54).
5. Távolítsa el a damil maradékát az orsókazettából (23) és a damilorsóról (48).
6. Törje meg az új damilt a közepénél (kb. 2 méternél), és helyezze a damil megtört részét a hornyok (56) egyikébe a damilorsó (48) középső nyúlványán. Ilyenkor a damil végeinek egyike a damilorsó (48) alsó kamrájában, míg a másik vége a felső kamrájában kell legyen.

7. Csévélje fel a damil két végét a nyíl irányában, mely az „LH WIN LINE” felirattal van jelölve a damilorsó (48) felső oldalán.

8. Fogja meg a damilorsót (48), és mindkét szálból húz-zon ki 10 cm-t.

9. Ezután szorítsa be mindkét szálat a damilorsón (48) velük szemben kialakított hornyokba (55).
10. Ezt követően járjon el a 13.1.1 szakasz 8. pontjában leírtak szerint.

13.1.3 A damilvágó (22) utánélezése (1, 35. ábra)

Szükséges szerszám:

Szerepel a szállított elemek között

- kereszthornyos csavarhúzó (D)

- Lapos reszelő*

* = nem tartozik a szállított elemek közé!

A damilvágó (22) egy idő után tompává válhat.

1. Ha ezt észleli, oldja ki mindkét csavart, melyekkel a damilvágó (22) a védőburkolatra (21) van rögzítve. Ehhez használja a kereszthornyos csavarhúzót (D).
2. Fogja satuba a damilvágót (22).
3. Élezze meg a damilvágó (22) élét lapos reszelővel, és ügyeljen arra, hogy megmaradjon a vágási él megfelelő szöge.
4. Szerelje vissza a damilvágót (22) a védőburkolatra (21).

Megjegyzés:

Minden nyírási idény végén, illetve szükség szerint cse-rélje le vagy élezze meg a damilvágót.

13.1.4 A vágókés (25) élezése (1. ábra)

Megjegyzés:

Kisebb mértékű elhasználódás esetén a késeket saját maga is megélezheti.

Szükséges szerszám:

* = nem tartozik a szállított elemek közé!

• Lapos reszelő*

• Satu*

• Szerelje le a vágókést (25) a 8.4 szakaszban leírtak szerint.

• Fogja be a vágókést (25) egy satuba.
• Élezze meg a vágókés (25) mindhárom pengéjét, és ügyeljen arra, hogy a vágási él megfelelő szöge (\~25°) megmaradjon. Az élezést csak egy irányban végezze.
• Cserélje le a pengét legkésőbb az ötödik utánélezést követően.

Erősebb kopás vagy a kések kitörése esetén a vágókést (25) cserélje ki.

Ha nincs kiegyensúlyozva a vágókés, akkor a fúkasza/szegélynyíró (20) erősen rázkódik; ez sérülésveszélyt jelent!

13.2 Sövénynyíró

1. Ellenőrizze a csavarok szorosságát a késgerendában.
2. A fogak kisebb csorbulásait saját maga is kiegyenesítheti. Ehhez a késeket olajkövel húzza le. Csak éles vágófogakkal érhető el jó vágási teljesítmény.
3. A kopott, elgörbült vagy sérült késgerendát ki kell cse-rélni.

13.2.1 A hajtómű és a szögbeállítás (49) kenése (36. ábra)

Megjegyzések:

Kenje a meghajtást 10 - 20 üzemóránként.

Csak kevés zsírt töltsön be. Semmiképp ne töltse túl!

1. Helyezzen zsírzóprést (nem tartozik a szállított elemek közé) a zsírzószemre (58).
2. Minden zsírzószembe (58) töltsön be max. egy löketnyi kereskedelmi forgalomban kapható zsírt.
3. Olajozza meg a szögbeállítást (49) és a késgerendát (19) környezetbarát kenőolajjal.

13.3 Magassági ágnyeső

FIGYELMEZTETÉS

Sérülésveszély a fűrészlánc vagy a vezetőlap használata esetén!

– Viseljen vágásálló védőkesztyűt.

13.3.1 A lánckerék (41) ellenőrzése (1, 10, 11, 13. ábra)

1. A lánckerék burkolatának (37) eltávolításához forgassa el a rögzítőanyát (36) az óramutató járásával ellentétes irányban. Ehhez használja a 8/10 mm-es kulcsnyílású villáskulcsot (C).
2. A láncfeszesség meglazításához forgassa el a láncfeszítő csavart (38) az óramutató járásával ellentétet irányban. Ehhez használja a szerelőkulcsot (D).
3. Először vegye le a láncfűrészlapot (14) és a fűrészláncot (15).
4. Ellenőrizze a lánckereket (41) vizsgáló idomszerrel (nem tartozik a szállított elemek közé), hogy nincsenek-e rajta bemaródási nyomok.
5. Ha a bemaródási nyomok mélyebbek, mint 0,5 mm, ne használja tovább a terméket, és keressen fel egy szakkereskedést. A lánckereket (41) ki kell cserélni.
6. Szerelje vissza a láncfűrész lapját (14) és a fűrészlán- cot (15) a 8.5 szakaszban leírtak szerint.

13.3.2 A láncfűrész lapjának (14) ellenőrzése (1, 10, 11, 13. ábra)

1. A lánckerék burkolatának (37) eltávolításához forgassa el a rögzítőanyát (36) az óramutató járásával ellentétes irányban. Ehhez használja a 8/10 mm-es kulcsnyílású villáskulcsot (C).
2. A láncfeszesség meglazításához forgassa el a láncfeszítő csavart (38) az óramutató járásával ellentétet irányban. Ehhez használja a szerelőkulcsot (D).
3. Először vegye le a láncfűrészlapot (14) és a fűrészláncot (15).

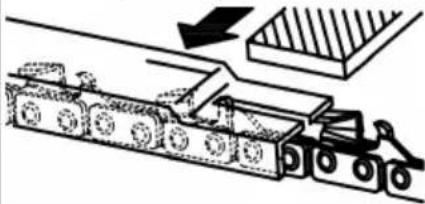

4. Mérje meg láncfűrész lapjának (14) horonymélységét egy reszelősablon (nem tartozik a szállított elemek közé) nívópálcájával.
5. Ha az alábbi pontok egyike helytálló, a láncfűrész lapját (14) ki kell cserélni:

– A láncfűrész lapja sérült.

– A mért horonymélység kisebb, mint a láncfűrész lapjának minimális horonymélysége (2 mm).

– A láncfűrész lapjának hornya beszükült vagy kitágult.

1. Szerelje fel a láncfűrész lapját (14) és a fűrészláncot a 8.5 szakaszban leírtak szerint.

13.3.3 A láncfűrész lapjának (14) cseréje (1, 10, 11, 13. ábra)

1. A lánckerék burkolatának (37) eltávolításához forgassa el a rögzítőanyát (36) az óramutató járásával ellentétes irányban. Ehhez használja a 8/10 mm-es kulcsnyílású villáskulcsot (C).

2. A láncfeszesség meglazításához forgassa el a láncfeszítő csavart (38) az óramutató járásával ellentétet irányban. Ehhez használja a szerelőkulcsot (D).

3. Először vegye le a láncfűrészlapot (14) és a fűrészláncot (15).

4. Cserélje ki a láncfűrész lapját (14), és szerelje fel a láncfűrész lapját (14) és a fűrészláncot (15) 8.5 szakaszban leírtak szerint.

13.3.4 A fűrész lánc (15) cseréje és bejáratása (10-13. ábra)

VESZÉLY

Súlyos sérülések lehetségesek a fűrészfogról való leszakadás vagy leugrás miatt!

– Soha ne csatlakoztasson új fűrészláncot kopott lánckerékhez vagy sérült vagy kopott vezetősínhez. A fűrészlánc leugorhat vagy elszakadhat.

• Csak olyan fürészlancot és vezetőlapot használjon, melyek ehhez a termékhez készültek.
• A fürészlanc cseréje előtt tisztítsa meg a láncfürész lapjának hornyát, mivel a fürészlanc kiugorhat a sínből, ha lerakódott szennyeződések vannak benne. A lerakódások felszívhatják a fürészlancolajat is. Ennek az lenne a következménye, hogy a fürészlancolaj nem, vagy csak kis részben jut el a sín alsó oldalára, és csökken a kenés.
• A lánckerék burkolatának (37) eltávolításához forgassa el a rögzítőanyát (36) az óramutató járásával ellentétes irányban. Ehhez használja a 8/10 mm-es kulcsnyílású villáskulcsot (C).
• A láncfeszesség meglazításához forgassa el a láncfeszítő csavart (38) az óramutató járásával ellentétet irányban. Ehhez használja a szerelőkulcsot (D).
• Először vegye le a láncfűrészlapot (14) és a fűrészlán- cot (15).
• Szerelje vissza a láncfűrész lapját (14) és a fűrészlán-cot (15) a 8.5 szakaszban leírtak szerint.

Megjegyzés:

A rögzítőanyát csak azután húzza meg véglegesen, hogy beállította a láncfeszességet.

Új fűrészlánc esetén a feszítőerő egy idő után csökken. Ezért a fűrészláncot az első 5 vágás után, vagy legkésőbb 10 perc fűrészelés után újra kell feszíteni.

13.3.5 A fűrész lánc (15) élezése

FIGYELMEZTETÉS

Megnövekedett balesetveszély a helytelenül élezett fürészlianc miatt!

Az élezés során a vágóél geometriájának méreteitől való eltérések növelik a termék visszarúgásának kockázatát. – Éleztesse meg a fűrészláncot szakemberrel.

A fürész lánc utánélezését illetékes szakmühelyben lehet elvégeztetni. Ne kísérelje meg maga elvégezni a fürész lánc élezését, ha nem rendelkezik megfelelő szerszámmal és szükséges tapasztalattal.

VIGYÁZAT

A lánc élezéséhez olyan speciális szerszámok szükségesek, amelyek biztosítják, hogy a vágószerszámok a megfelelő szögben és a megfelelő mélységben legyenek élezve.

Élezés után valamennyi vágó-láncszemnek azonos szélességünek és hosszúságúnak kell lennie.

Megjegyzések:

Az éles fűrészlánc optimális vágási teljesítményt biztosít. Könnyedén átrágja magát a fán, és nagy, hosszú faforgácsot hagy maga után.

A fűrészlánc akkor tompa, ha a vágóeszközt át kell tolni a fán, és a faforgács nagyon kicsi. Nagyon tompa fűrészlánc esetén egyáltalán nem keletkezik forgács, csak fapor.

13.3.5.1 Útmutató a láncfűrész élezéséhez

Fürészláncokhoz csak speciális reszelőket használjon!

Más reszelők nem megfelelő formát és nem megfelelő csiszolást eredményeznek. A reszelő átmérőjét a láncosztásnak megfelelően válassza ki. A láncszemek élezésekor feltétlenül vegye figyelembe az alábbi szögeket.

Fürész-lánc típu-sa	Kés át-mérője	Felső szög	Alsó szög	Felső dő-lésszög (55°)	Normál mélység
		Befogás forgás-szöge	Befogás dő-lésszö-ge	Oldalsó szög
21PBX kb. 4,8 mm		30° 10°	85°	0,64 mm
Mélységütköző				Reszelő

Emellett a szöget minden egyes láncszemnél meg kell tartani.

Ha egyenetlenek a szögek, a fűrészlánc (15) szabálytalanul fut, gyorsan elhasználódik és idő előtt tönkremegy.

Mivel ezek a követelmények csak megfelelő és rendszeres gyakorlással teljesíthetők:

• Használjon reszelőtartót.

• Egy reszelőtartót a fűrészlánc (15) élezésekor kézzel kell használni. A helyes reszelőszögeket be kell jelölni rajta.

• Tartsa a reszelőt a láncfűrész lapjára (14) merőlegesen (megfelelő szögben), és a reszelést a reszelőtartón lévő szögjelzésnek megfelelően végezze. Támassza neki a reszelőtartót a fog felső élének és a mélységhatárolónak.

• A láncszemeket mindig belülröl kifelé élezze.

• A reszelő csak előrefelé haladás közben élez. Vissza- felé mozgás közben emelje fel a reszelőt.

• Ne érintse meg a hajtó- és összekötő tagokat a reszelővel.

• Az egyoldalú kopás elkerülése rendszeresen fordítsa tovább a reszelőt.

• Fogjon egy kemény fadarabot, és távolítsa el vele a sorját a vágóélekröl.

Az összes láncszemnek egyforma hosszúnak kell lennie, különben eltérő a magasságuk. Ezáltal a fűrészlánc (15) szabálytalanul fut, és fennáll a veszélye, hogy tönkre-megy.

13.3.6 A hajtómű kenése (36. ábra)

Megjegyzések:

Kenje a meghajtást 10 - 20 üzemóránként.

Csak kevés zsírt töltsön be. Semmiképp ne töltse túl!

1. Helyezzen zsírzóprést (nem tartozik a szállított elemek közé) a zsírzószemre (57).
2. Minden zsírzószembe (57) töltsön be max. egy löketnyi kereskedelmi forgalomban kapható zsírt.

14 Tárolás és szállítás

A terméket és annak tartozékait sötét, száraz és fagy- mentes, valamint gyermekek számára hozzáférhetetlen helyen tárolja.

Az optimális tárolási hömérséklet 5 °C és 30 °C között van.

A terméket az eredeti csomagolásban tárolja. Letakarással védje a terméket a portól és a nedvességtől.

A kezelési útmutatót a termék mellett tárolja.

14.1 Előkészületek a tárolásra

1. Távolítsa el az akkumulátorokat.
2. Szerelje fel az összes védőburkolatot.
3. Teljesen ürítse ki a terméket.
4. Tisztítsa meg a terméket, és vizsgálja meg, hogy nem sérült-e.

14.2 Szállítás

! FIGYELMEZTETÉS

Sérülésveszély!

Az elektromos szerszámon végzett bármilyen munka előtt (pl. karbantartás, szerszámcsere stb.), illetve annak szál-lítása vagy tárolása előtt mindig vegye ki az akkumulátort az elektromos szerszámból. A be-/kikapcsoló gomb vélet- len bekapcsolásakor sérülésveszély áll fenn.

• A terméket csak az erre szolgáló fogantyúnál fogva szabad szállítani.
• Szerelje fel az összes védőburkolatot.
• Hogy megakadályozza a károsodásokat és a sérüléseket, a készüléket szállítás közben biztosítsa a járműben felborulás és elcsúszás ellen.

15 Javítások és pótalkatrészek rendelése

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

FIGYELEM

A termékfelelősségről szóló törvény szerint nem felelünk azokért a károkért, amelyek szakszerűtlen javítás vagy nem eredeti pótalkatrészek használata miatt keletkeznek.

Bízzon meg egy vevőszolgálatot vagy egy illetékes szakembert. Ez vonatkozik a tartozékokra is.

Pótalkatrészeket és tartozékokat szervizközpontunktól vá- sárolhat. Ehhez szkennelje be a címlapon található QR- kódot.

15.1 Pótalkatrész rendelése

Pótalkatrész rendelése esetén a következő adatokat kell megadni:

• Típusmegnevezés
• Cikkszám
• A típustáblája adatai

Pótalkatrészek / Tartozékok

Akkumulátor SBP2.0 Cikksz.: 7909	201708
Akkumulátor SBP4.0 Cikksz.: 7909	201709
Töltőkészülék SBC2.4A Cikksz.: 7909	201710
Töltőkészülék SBC4.5A Cikksz.: 7909	201711
Töltőkészülék SDBC2.4A Cikksz.: 7909	201712
Töltőkészülék SDBC4.5A Cikksz.: 7909	201713
StarterKit SBSK2.0 Cikkszám:	7909201720
StarterKit SBSK4.0 Cikkszám:	7909201721

16 Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hul-ladéknak, hanem szelektíven gyűjtendők, illet-ve le kell adni öket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

– Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
– Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a viszszavételre, vagy önkéntesen vállalja azt.
– Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen vissza-

vinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.

– A gyártók és forgalmazók további, kiegészítő viszszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
• A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

Tudnivalók a lítium-ion akkumulátorokkal kapcsolatban

Az akkumulátort ártalmatlanítás előtt ki kell sze- relni a készülékböl!

• Ne dobja az akkumulátort a háztartási hulladékba, tüzbe (robbanásveszély) vagy vízbe. A sérült akkumulátorok kárt tehetnek a környezetben és az egészségében, ha mérgező gőzök vagy folyadékok távoznak belölük.
• A hibás vagy lemerült akkumulátorokat a 2023/1542/EK irányely szerint hasznosítsa újra.
• A készüléket és a töltőkészüléket egy hulladékkezelőben kell leadni. A felhasznált műanyag és fém részek szelektíven gyűjthetők össze és így újrahasznosíthatók.
• Az akkumulátorokat lemerült állapotban kell ártalmatlanítani. Javasoljuk a pólusokat a rövidzárlat megakadályozása érdekében ragasztószalaggal lefedni. Ne nyissa fel az akkumulátort.
• Az akkumulátorokat a hatályos helyi előírásoknak megfelelően kell ártalmatlanítani. Az akkumulátort adja le megfelelő gyűjtőhelyen, ahol környezetkímélő módon újrahasznosításra kerül. Az ezzel kapcsolatos kérdéseivel forduljon a helyi szemétszállítóhoz.

17 Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A terméket nem lehet beindítani.	Túl gyenge az akkumulátor teljesít-ménye.	Töltse fel az akkumulátort.
	Az akkumulátor nincs megfelelően behelyezve.	Tolja be az akkumulátort az akkumulátor felve-vőjébe. Az akkumulátor hallhatóan a helyére kattan.
	A be-/kikapcsoló hibás. Forduljon szerviz ügyfélszolgálatunkhoz.
	A motor meghibásodott.
A termék szaggatottan működik.	Belső érintkezési hiba.	Forduljon szerviz ügyfélszolgálatunkhoz.
	A be-/kikapcsoló hibás.

Üzemzavar Lehetséges ok Megoldás

Gyenge vágási teljesítmény. A fürészlánc hibásan van felszerelve Szerelje fel helyesen a fürészláncot.
A termék erősen fut/a fürészlánc leugrik.	A láncfeszítés nem elegendő. Ellenőrizze a fürészláncot. Szükség esetén fesztése meg a fürészláncot.
A lánc felforrósodik, füstképződés fürészeléskor, a sín elszínezödése.	Túl kevés a fürészláncolaj. Ellenőrizze az olaj-automatikát. Szükség esetén töltse fel fürészláncolajjal.
A késgerenda felforrósodik.	A késgerenda tompa.	Ellenőrizze a késgerendát, fenje meg, vagy forduljon szervizünkhöz.
	A késgerendán csorbulások láthatók.
	Túl nagy súrlódás a hiányos kenés miatt.	Olajozza meg a késgerendát.
Erős rezgés, hangos zajok	Beszennyeződött a vágóberendezés.	Tisztítsa meg a vágóberendezést.
	Meghibásodott a motor.	Forduljon szerviz ügyfélszolgálatunkhoz.
Rossz vágási eredmény.	A damilorsón nincs elég vágódamil.	Hosszabbítsa meg a vágódamilt/cserélje ki a damilorsót.
	A vágóberendezés elszennyeződött.	Tisztítsa meg a vágóberendezést.
	Túl gyenge az akkumulátor teljesítménye.	Töltse fel az akkumulátort.
Rendellenes rezgés	A vezetősín meglazult.	Ellenőrizze a vezetősín rögzítettségét.

18 Jótállási feltételek - Scheppach 20V IXES sorozat

Felülvizsgálat dátuma: 2024. 04. 25.

Tisztelt Ügyfelünk!

Termékeinket szigorú minőségellenőrzésnek vetjük alá. Ha valamelyik termékünk esetleg mégsem működne kifogástalanul, azt öszintén sajnáljuk, és egyúttal kérjük, forduljon szervizszolgálatunkhoz az alább megadott címek egyikén. Munkatársaink szívesen állnak rendelkezésére telefonon is, szervizvonalunkon keresztül. Az alább megadott tudnivalók abban segítenek, hogy a káresetet problémák nélkül tudjuk feldolgozni és kezelni.

A jótállási igények érvényesítésére az alábbiak vonatkoznak:

1. A jelen jótállási feltételek szabályozzák azokat a ki-egészítőleg vállalt gyártói jótállási szolgáltatásokat, melyeket cégünk vevőivel szemben (a végfelhasználó magánszemélyekkel szemben) új termékeire vállal. A törvényben meghatározott jótállási igényeket ez a jótállás nem érinti. Ezek teljesítéséért az a forgalmazó felelős, aki az adott terméket értékesítette.

2. A gyártó által vállalt jótállási szolgáltatások kizárólag azokra a hibákra és hiányosságokra terjednek ki, melyek a megvásárolt új termék anyaghibájára vagy gyártási hibájára vezethetők vissza. Ha a jótállási idő

alatt anyaghiba vagy gyártási hiba lép fel, a gyártó az általa vállalt jótállás keretében saját választása szerint az alábbi szolgáltatások egyikét biztosítja:

– Az árucikk díjtalan javítása

- Az árucikk díjtalan cseréje vele egyenértékű árucikkre (adott esetben a terméket követő modellre, amennyiben az eredeti árucikk már nem áll rendelkezésre).

A lecserélt termékek vagy alkatrészek cégünk tulajdonába kerülnek. Kérjük, vegye figyelembe, hogy termékeinket rendeltetésük szerint nem kisipari, kéziipari vagy hivatásszerű használatra tervezték. Ebből következően nem számít jótállási esetnek, ha a terméket a jótállási idő alatt kisipari, kéziipari vagy hivatásszerű használatba vették, vagy ezzel egyenértékű igénybevételnek tették ki.

3. Jótállási szolgáltatásaink alól kivételt képeznek az alábbiak:

- A termék olyan károsodásai, melyek a szerelési útmutató figyelmen kívül hagyása, a nem szakszerű telepítés, a kezelési útmutató figyelmen kívül hagyása (pl. helytelen hálózati feszültségre vagy áramfajtára való csatlakoztatás), illetve a karban-tartási utasítások és biztonsági rendelkezések be nem tartása vagy a termék nem megfelelő környe-

zeti feltételek mellett végzett üzemeltetése, valamint az ápolás és a karbantartás elmulasztása miatt következtek be.

– A termék olyan károsodásai, melyek rendellenes vagy szakszerűtlen alkalmazás miatt (pl. a termék túlterhelése, vagy nem engedélyezett szerszámok, ill. tartozékok használata), a termékbe behatoló idegen anyag (pl. homok, kavics vagy por), szállítási sérülések, erőszak alkalmazása vagy külső behatás (pl. leesés okozta károk) folytán következtek be.

– A termék vagy a termék alkatrészeinek olyan károsodásai, melyek rendeltetésszerű, szokványos (üzemszerű) vagy egyéb természetes kopásra vezethetők vissza, valamint a kopóalkatrészek károsodása és/vagy elhasználódása.

– A termék olyan hiányosságai, melyek nem eredeti tartozékok, kiegészítők vagy pótalkatrészek használata miatt, illetve a nem rendeltetésszerű használat miatt következtek be.

– Azok a termékek, melyeken módosítást vagy változtatást hajtottak végre.

- Az előírt kiviteli jellemzőktől való csekély eltéré- sek, melyek elhanyagolhatónak tekinthetők a ter- mék értékére és használhatóságára nézve.

– Azok a termékek, melyeken önkényes javítást végeztek, vagy arra nem jogosult harmadik fél végzett javításokat.

– Ha a terméken elhelyezett jelölés, illetve a terméket azonosító információk (a gépen elhelyezett matrica) hiányzik, vagy olvashatatlan.

– Azok a termékek, melyek erősen szennyezettek, és ezért a szervizszemélyzet elutasítja a befogadásukat.

– A kártérítési igények és a következményes károkat érintő igények általánosan ki vannak zárva a jótállási szolgáltatások köréből.

1. A jótállási idő rendszerint 5 évre (az elemekre / akkumulátorokra 12 hónapra) terjed ki, és a termék vá-sárlási dátumával kezdődik. Az eredeti, vásárlást igazoló nyugta dátuma a mérvadó. A jótállási igény érvényesítését mindig haladéktalanul a tudomásra jutást követően kell kezdeményezni. A jótállási igények érvényesítése a jótállási idő lejárta után ki van zárva. A termék javítása vagy cseréje sem a jótállási idő meghosszabbodásával, sem pedig új garanciaidő indulásával nem jár a termékre nézve a szolgáltatás igénybevétele folytán, vagy az esetlegesen beépített csere-alkatrészekre nézve. Ez szintén érvényes a helyben végzett szervizszolgálatásokra is. A jótállás igénybe vétele feltételezi, hogy a jótállást vállaló gyártó felszólítására a jótállási eset kivizsgálását az árucikk visszaküldésével lehetővé teszik számára. Ügyelni kell arra, hogy a szállítás során megfelelő csomagolás használatával megóvják a terméket a sérülésektől. Az érintett terméket megtisztított állapotban, a vásárlást igazoló nyugta másolatával együtt - amely tartalmazza a vá-sárlás dátumát és a termék megnevezését - kell benyújtani, illetve beküldeni az ügyfélszolgálati iroda munkatársainak. Ha a terméket hiányosan, nem a szállított elemek teljes körével együtt küldik be, a hiányzó tartozékokat értékarányosan felszámítjuk / levonjuk, amennyiben a termék cseréjére vagy visszatérítésre kerül sor. A részlegesen vagy teljesen szétsze

relt termékeket cégünk nem tudja jótállási esetként befogadni. Ha a reklamáció jogosulatlannak bizonyul, vagy lejárt a jótállási idő, akkor általánosságban a vá- sárló viseli a szállítási költségeket és ő felel a szállí- tásból eredő kockázatokért. Kérjük a jótállási esetet jelentse be előre a szervizállomáson (lásd alább). Rendszerint arról születik megállapodás, hogy a meg- hibásodott terméket az üzemzavar rövid leírását mel- lékelve szervezett visszaküldéssel - vagy a jótállási időtartamon kívül - kellő postaköltség megfizetése mellett a csomagolási és szállítási irányelveknek meg- felelően az alább megadott szervizcimre kell bekülde- ni. Kérjük, vegye figyelembe, hogy a terméknek (tí- pustól függően) visszaküldéskor biztonsági okok- ból mentesnek kell lennie mindenfajta üzemi anyagtól. A szervizközpontunkba beküldött terméket úgy kell becsomagolni, hogy a reklamációval érintett termékben a szállítási úton ne eshessen kár. A javi- tás / csere megtörténtét követően munkatársaink díj- talanul visszaküldik Önnek a terméket. Ha a termék nem javítható vagy nem cserélhető, akkor cégünk szabad belátása szerinti pénzösszeget térít vissza, legfeljebb a vételár mértékében, melyből levonásra kerül az elhasználódásnak és kopásnak megfelelőnek tekinthető részösszeg. A jelen jótállási feltételek csak az első magánvásárló számára érvényesek, más szá- mára nem engedményezhetők és másra át nem ru- házhatók.

1. A jótállási idő meghosszabbítása 10 évre: A

Scheppach cég kiegészítőleg további 5 évvel meghosszabbított jótállást kinál a Scheppach 20V sorozat termékeire. Ezáltal a termékekre vállalt jótállási időtartam összesen 10 évre növekszik. A fentiek alól kivételt képeznek az elemek / akkumulátorok, a töltőkészülékek és a tartozékok. A jótállás meghosszabbítását úgy veheti igénybe, hogy a megadott kategóriába tartozó Scheppach-termékét legkésőbb a vásárlás dátumát követő 30 nappal online regisztrálja a következő címen: https://garantie.scheppach.com. Miután elvégezte az online regisztrációt, visszaigazolást kap az adott termékre vonatkozó jótállás meghosszabításáról.

1. Jótállási igénye érvényesítéséhez kérjük, vegye fel a kapcsolatot szervizközpontunk munkatársaival. Kérjük, lehetőleg használja az internetes oldalunkon megtalálható úrlapot:

https://www.scheppach.com/de/service Kérjük, ne küldjön be cégünknek terméket anélkül, hogy előzetesen kapcsolatba lépett volna szerviz- központunkkal, és bejelentette volna szándékát. A jelen garanciális vállalások igénybe vételének kötelező érvényű feltétele, hogy először felvegye a kapcsolatot szervizközpontunkkal. A jótállási igé- nyeket a jótállási idő lejárta előtt, a hiba vagy hiányos- ság megállapítását követő 14 napon belül kell érvé- nyesíteni. Ehhez szükség van a vásárlást igazoló ere- deti nyugtára, illetve adott esetben a termékre vonat- kozó jótállási idő meghosszabbításának visszaigazo- lásra.

1. Feldolgozási idő - Cégünk a reklamációs küldeményeket rendszerint a szervizközpontba való beérkezést követő 14 napon belül elintézi. Ha cégünk kivételes esetben túllépné a fentebb megjelölt feldolgozási időt, arról munkatársaink időben értesítik.

2. A kopóalkatrészek általánosságban ki vannak zárva a jótállás köréből! - Kopóalkatrészek a következők: a) tartozékként mellékelt felszerelt vagy beépített elemek / akkumulátorok, valamint b) az adott típustól függően valamennyi kopóalkatrész (egyebek mellett a szíjak, fűrészlapok, betétszerszámok, köszörűkorongok, szűrők, szénkefék, stb., lásd a kezelési útmutatóban). A jótállási szolgáltatásból ki vannak zárva azok az elemek és akkumulátorok, melyek mély kisülést szenvedtek, vagy sérült a házuk, illetve a pólusaik.

3. Előzetes költségbecslés - Azokat a termékeket, melyekre nem terjed ki a jótállás, vagy amelyekre már nem érvényes a jótállás, költségek felszámítása ellenében javítjuk. Igény esetén a meghibásodott terméket beküldheti szervizközpontunknak előzetes költségbecslésre, és szükség esetén írásban (postai úton, emailben) kezdeményezheti a javítást szervizközpontunknál. A javítást kezdeményező engedély híján munkatársaink nem végeznek további feldolgozást.

A jótállási feltételek mindig csak a reklamáció időpontjában érvényes változatban érvényesek, és internetes oldalunkon (www.scheppach.com) tekinthetők meg. Fordításoknál mindig a német szövegváltozat mérvadó.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Németország)

Telefon: [phone] · e-mail: [e-mail] · internet: https://www.scheppach.com

A jelen jótállási feltételek előzetes értesítés nélküli módosítását mindenkor fenntartjuk.

19 EU megfelelőségi nyilatkozat

Az eredeti megfelelőségi nyilatkozat fordítása

Gyártó:

Scheppach GmbH

Saját kizárólagos felelősségünkre kijelentjük, hogy az itt ismertetett termék megfelel az érvényes irányelveknek és szabványoknak.

Márka: SCHEPPACH

Termék AKKUMULÁTOROS MULTIFUNKCIÓS megnevezése: KÉSZÜLÉK

BC-MFH400-X

Cikksz. 5904820900

EU-irányelvek:

2014/30/EU, 2006/42/EK,

2000/14/EK_2005/88/EK, 2011/65/EU*

* A nyilatkozat fent megnevezett tárgya teljesíti az Európai Parlament és Tanács 2011. június 8-i, egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének előírásait.

2006/42/EK - melléklet IV

Bejelentett szervezet: TÜV SÜD Product Service GmbH Zertifizierstelle, Ridlerstraße 65, 80339 München, Németország

Szám: 0123

Bizonyítvány száma: M6A 011284 0442 Rev. 00

Alkalmazott szabványok:

EN 62841-1:2015/A11:2022; EN 62841-4-2:2019;

EN 50636-2-91:2014; EN ISO 11680-1:2021;

EN ISO 11806-1:2022; EN ISO 12100:2010;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

A dokumentáció felelőse:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Rezgésjellemzők (kéz-kar rezgés)

Grästrimmer A_hv	3,196/3,193 m/s ^2
Röjsåg A_hv	1,687/3,196 m/s ^2
Häcksax A_hv	1,776/1,568 m/s ^2
Stamkvistare A_hv	1,854/1,738 m/s ^2
Mätosäkerhet K_pA	1,5 m/s ^2
